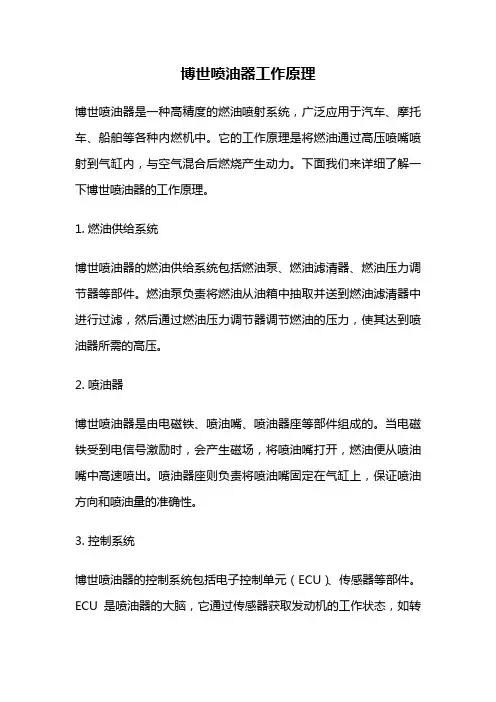

博世喷油器工作原理博世喷油器是一种高精度的燃油喷射系统，广泛应用于汽车、摩托车、船舶等各种内燃机中。
它的工作原理是将燃油通过高压喷嘴喷射到气缸内，与空气混合后燃烧产生动力。
下面我们来详细了解一下博世喷油器的工作原理。
1. 燃油供给系统博世喷油器的燃油供给系统包括燃油泵、燃油滤清器、燃油压力调节器等部件。
燃油泵负责将燃油从油箱中抽取并送到燃油滤清器中进行过滤，然后通过燃油压力调节器调节燃油的压力，使其达到喷油器所需的高压。
2. 喷油器博世喷油器是由电磁铁、喷油嘴、喷油器座等部件组成的。
当电磁铁受到电信号激励时，会产生磁场，将喷油嘴打开，燃油便从喷油嘴中高速喷出。
喷油器座则负责将喷油嘴固定在气缸上，保证喷油方向和喷油量的准确性。
3. 控制系统博世喷油器的控制系统包括电子控制单元（ECU）、传感器等部件。
ECU是喷油器的大脑，它通过传感器获取发动机的工作状态，如转速、负荷、温度等信息，然后根据这些信息计算出最佳的喷油量和喷油时机，并通过电信号控制喷油器的工作。
4. 工作原理当发动机启动时，ECU会发送一个启动信号，燃油泵开始工作，将燃油送到喷油器中。
当发动机运转时，ECU会不断地接收传感器的信号，计算出最佳的喷油量和喷油时机，并通过电信号控制喷油器的工作。
喷油器会根据ECU的指令，将燃油高速喷射到气缸内，与空气混合后燃烧产生动力。
喷油量和喷油时机的准确控制，可以使发动机的燃油消耗更加节约，同时也可以提高发动机的动力和响应速度。
博世喷油器是一种高精度的燃油喷射系统，它的工作原理是通过燃油供给系统、喷油器和控制系统的协同作用，将燃油高速喷射到气缸内，与空气混合后燃烧产生动力。
它的优点是喷油量和喷油时机的准确控制，可以使发动机的燃油消耗更加节约，同时也可以提高发动机的动力和响应速度。
ＡＵＴＯＭＯＢＩＬＥＭＡＩＮＴＥＮＡＮＣＥ汽车诊所ＢＯＳＣＨ共轨柴油电控喷射系统原理及测试□河北／贾志新张全逾吕云飞ＢＯＳＣＨ共轨柴油电控喷射系统是一个由微机控制的汽车柴油机燃油高压喷射系统，应用于阿尔法・罗密欧１５６车型上，是目前较为先进的电控柴油喷射系统之一。
电控单元在控制喷射的同时，还控制并检查燃油压力，控制ＥＧＲ再循环阀，控制低压电动燃油泵继电３．喷射提前角控制喷射提前角是由燃油喷射量（喷射时间和压力）决定的，然后再根据发动机转速和温度等工作参数来修正。
器，控制预热塞电控单元，控制仪表板上的故障指示灯。
共轨柴油电控喷射系统示意图如图１所示。
４．喷射压力控制对于相同的喷射时间，喷油压力将会影响喷油量、燃油的雾化度和喷射形状等，这些参数将影响发动机的动力、噪声、尾气排放和油耗。
电子控制单元会根据发动机和燃油的温度等工作参数，通过高压油泵上的油压控制电磁阀来调节喷射压力。
一、基本工作原理在共轨柴油电控喷射系统中，电控单元根据加速踏板位置、进气量、发动机转速和大气压力等参数，确定柴油喷射量（控制燃油压力和喷射时间）和喷射时刻（喷油提前角）。
加速踏板位置是由安装在加速踏板上的电位计测量得到的（注意：该系统中没有节流阀体），空气流量是由安装在空气滤清器和涡轮增压器之间的进气管上的热线式空气流量计测得的，发动机转速则是由安装在飞轮壳上的转速传感器测得的。
此外，在凸轮轴齿轮的后面安装有霍尔式发动机相位传感器，通过该传感器的信号可以设置喷射顺序。
喷射时间的长短和喷射时刻还会根据其它信号（如发动机温度、燃油温度、增压压力、Ａ／Ｃ启动、ＥＧＲ装置等）来修正。
高压燃油压力传感器（Ｋ８３）二、电控喷射系统的控制１．低压电动燃油泵控制在燃油供给系统中，有一个浸在油箱中的低压电动燃油泵。
这个油泵会启动整个油路，并向高压燃油泵输送低压燃油。
电控单元通过一个继电器来控制这个油泵。
５．发动机温度和柴油温度控制安装在定时导管上的温度传感器用于测量柴油的温度。
BOSCH电控共轨系统介绍● BOSCH电控共轨系统介绍1.BOSCH电控高压共轨系统构成2.BOSCH电控高压共轨结构示意图BOSCH电控高压共轨安装示意图3.BOSCH电控高压共轨系统工作原理在共轨式蓄压器喷射系统中，压力的产生和燃油的喷射是完全脱开的。
喷射压力的产生跟发动机转速和喷油量毫不相干。
燃油以一定的压力储存在高压蓄压器（即所谓的“共轨”）内，时刻准备着进行喷射。
喷油量由驾车人确定，喷射起点、喷射持续时间和喷射压力由ECU（电子控制单元）计算出来。
然后，ECU触发电磁阀，使每一个气缸的喷油器（喷油单元）相应地进行喷射。
传感器组成如下图：ECU（电子控制单元）ECU是电控发动机的控制中心，通过接收各传感器传送来的发动机运行信息，加以运算处理后控制各执行器动作。
ECU还包含着一个监测模块。
ECU和监测模块相互监测,如果发现故障，它们中的任何一个都可以独立于另一个而切断喷油。
其中喷油器线束，传感器线束发动机出厂时已经做好，整车厂需要根据整车功能的需要来做整车线束CPN2.2(+)高压油泵齿轮泵ZP5共轨管存储高压，抑止因油泵供油和喷油而产生的波动。
燃油粗滤器带油水分离器，分离燃油中的水分。
曲轴转速传感器1、永磁铁2、传感器壳体3、发动机外盖4、软铁芯5、线圈6、传感线圈原理：电磁感应功能：1、曲轴（发动机）转速；2、曲轴上止点位置。
凸轮轴转速传感器原理：霍尔效应相位确定：凸轮轴上安装着一个用铁磁性材料制成的齿，它随着凸轮轴旋转。
当这个齿经过凸轮轴传感器的半导体膜片的时候，它的磁场就会使半导体膜片中的电子以垂直于流过膜片的电流的方向发生偏转。
产生一个短促的电压信号（霍尔电压），这个电压信号告诉ECU，某1缸已经进入了压缩阶段。
水温传感器原理：高灵敏度NTC（负温度系数热敏电阻）电阻阻值随温度下降而增大。
轨压传感器1、电子接头2、评估电路3、带传感装置的皮膜4、高压接头5、固定螺纹原理：传感器皮膜上的传感器元件将高压管道内的压力变化转化成电压信号输送到ECU。
Bosch共轨式柴油喷射系统的构造与作用国外典型的高压共轨电控系统主要有：日本电装公司ECD-U2高压共轨燃油喷射系统，德国Bosch公司高压共轨燃油喷射系统，美国德尔福公司Multec DCR 1400高压共轨燃油喷射系统。
他们的产品代表了当今高压共轨系统的技术水平和发展趋势。
下面将以Bosch高压共轨燃油喷射系统作为一个实例，介绍其构造和作用。
一、Bosch共轨式燃油系统的组成如图1，是由低压油路零件、高压油路零件及ECU等所构成。
二、低压油路各零件的构造与作用（1）燃油泵（Presupply Pump）有滚柱式和齿轮式（2）滚柱式燃油泵滚柱式燃油泵为电动式，仅用于小客车或轻型商用车，可装在油箱内或油箱外低压油管上；并有如汽油喷射发动机般的安全电路，当发动机停止运转，而起动开关在ON位置时，电动燃油泵停止运转。
在其内部，还设有限压阀。
当出油端压力过高时，将压力限制阀推开，使过多的柴油回到进油端。
（3）齿轮式燃油泵齿轮式燃油泵为机械式，用在小客车、商用车辆及越野车辆。
可与高压泵组合在一起，或由发动机直接驱动。
齿轮式燃油泵的送油量与发动机转速成正比，因此在压力端设有溢流阀。
为了排除低压管路内的空气，还在齿轮燃油泵上或低压管路上设有手动泵。
（4）柴油滤清器柴油中的杂质可能导致泵零件、出油阀及喷嘴等的磨损。
另外柴油中含有水，可能变成乳状物或因温度变化而凝结，若水进入系统，则可能导致零件锈蚀。
与其他喷射系统相同，共轨式喷射系统也需要附有水分存储室的柴油滤清器，并定期打开放水螺钉放水。
现在越来越多的小客车用柴油发动机设有自动警告装置，当必须泄放柴油滤清器内的水分时，警告灯会点亮。
三、高压油路各零件的构造与作用（1）组成高压油路的各零件，包括高压油泵（High—Pressure Pump）、油压控制阀（Pressure—Control Valve）、高压储油器（High—Pressure Accumulator，即共轨Rail）、共轨油压传感器（Rail—Pressure Sensor）、压力限制器（Pressure Limiter Valve）、流量限制器（Flow Limiter）及喷油器（Injectors）。
