广东工业大学电工学考试试卷A及答案

电工学考试题目及参考答案一、选择题1. 在直流电路中，下列哪个元件是用来限制电流的？A. 电感B. 电阻C. 电容D. 电源2. 下列哪个是电流的单位？A. 瓦B. 伏特C. 安培D. 度3. 电阻的单位是什么？A. 瓦B. 伏特C. 欧姆D. 度4. 下列哪个是电压的单位？A. 瓦B. 伏特C. 安培D. 度5. 在电路中，如果一个电阻的值增加，电路中的电流会发生什么变化？A. 增加B. 减少C. 保持不变二、填空题1. 根据欧姆定律，电流可以用下面的公式来表示：I = U / R。

请将公式中的字母用对应的物理量填充完整。

2. 当一个电路中的电压为10伏特，电阻为5欧姆时，通过电路的电流的大小是多少？3. 如果一段电缆上的电流是3安培，电阻为2欧姆，根据欧姆定律，该电缆上的电压是多少？三、解答题1. 请简要讲解欧姆定律的概念和公式，并给出一个例子说明如何使用欧姆定律计算电流、电阻或电压。

2. 解释什么是直流电和交流电，它们之间的区别是什么？四、参考答案一、选择题1. B. 电阻2. C. 安培3. C. 欧姆4. B. 伏特5. B. 减少二、填空题1. I = 电流， U = 电压， R = 电阻2. 2安培3. 6伏特三、解答题1. 欧姆定律是描述电阻中电流与电压关系的基本规律。

根据欧姆定律的公式 I = U / R，当我们知道电压和电阻的值，就可以通过计算得出电流的大小。

例如，如果一个电路的电压为12伏特，电阻为4欧姆，根据公式计算得出 I = 12伏特 / 4欧姆 = 3安培。

2. 直流电是指电流方向在电路中保持不变的电流。

例如，电池供电的电路就是直流电。

交流电是指电流方向周期性地改变的电流。

例如，家庭中的电源供电的电路就是交流电。

直流电和交流电的区别在于电流的方向是否改变。

以上是电工学考试题目及参考答案，希望能对您的学习有所帮助。

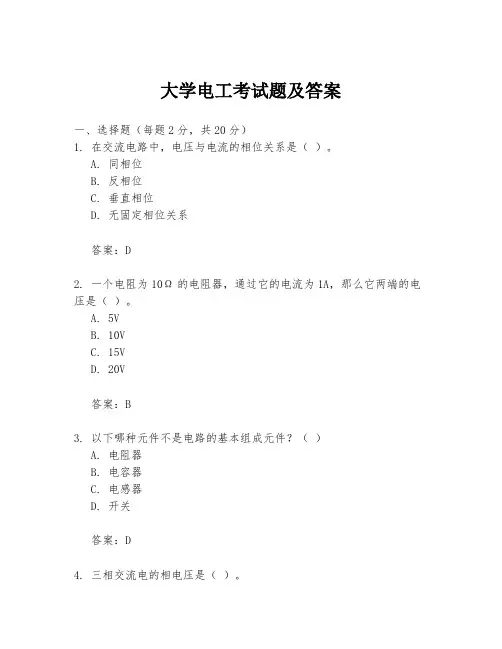

大学电工考试题及答案一、选择题（每题2分，共20分）1. 在交流电路中，电压与电流的相位关系是（）。

A. 同相位B. 反相位C. 垂直相位D. 无固定相位关系答案：D2. 一个电阻为10Ω的电阻器，通过它的电流为1A，那么它两端的电压是（）。

A. 5VB. 10VC. 15VD. 20V答案：B3. 以下哪种元件不是电路的基本组成元件？（）A. 电阻器B. 电容器C. 电感器D. 开关答案：D4. 三相交流电的相电压是（）。

A. 相与相之间的电压B. 相与中性点之间的电压C. 任意两相之间的电压D. 相与地之间的电压答案：B5. 一个电路的总功率为1000W，电压为220V，那么它的电流是（）。

A. 4AB. 4.5AC. 5AD. 6A答案：C6. 以下哪种情况会导致电路短路？（）A. 电路中有一个高电阻的电阻器B. 电路中有一个电容器C. 电路中有一个电感器D. 电路中的导线直接连接电源两极答案：D7. 一个电感器的自感系数为0.5亨利，当电流以2A/s²的速率均匀增加时，产生的感应电动势是（）。

A. 1VB. 2VC. 4VD. 8V答案：A8. 一个纯电感电路的电流与电压的相位关系是（）。

A. 同相位B. 反相位C. 垂直相位D. 无法确定答案：B9. 在RLC串联电路中，当电路的谐振频率为f0时，以下哪种情况是正确的？（）A. 电路呈现纯电阻性B. 电路的阻抗最小C. 电路的感抗等于容抗D. 所有能量都储存在电容器中答案：C10. 对于一个理想的变压器，以下哪种说法是正确的？（）A. 初级线圈和次级线圈的电压比等于它们的匝数比B. 初级线圈和次级线圈的电流比等于它们的匝数比C. 变压器可以改变直流电的电压D. 变压器的效率总是100%答案：A二、填空题（每题2分，共20分）11. 在一个纯电阻电路中，功率P=______。

答案：VI12. 欧姆定律表明，电压V=______+______。

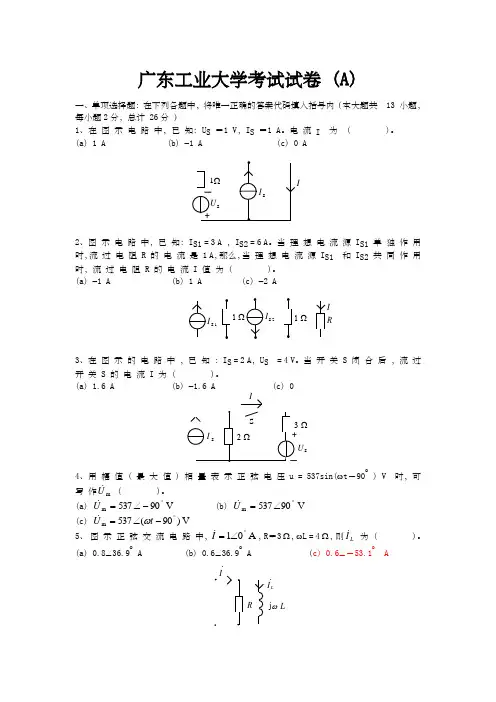

广东工业大学考试试卷 (A)一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内（本大题共 13 小题，每小题2分，总计 26分 ）1、在 图 示 电 路 中，已 知：U S ＝1 V ，I S ＝1 A 。

电 流 I 为 ( )。

(a) 1 A (b) -1 A (c) 0 AI2、图 示 电 路 中，已 知：I S1 = 3 A ，I S2 = 6 A 。

当 理 想 电 流 源 I S1 单 独 作 用 时，流 过 电 阻 R 的 电 流 是 1 A ，那么，当 理 想 电 流 源 I S1 和 I S2 共 同 作 用 时，流 过 电 阻 R 的 电 流 I 值 为 ( )。

(a) -1 A (b) 1 A (c) -2 AI R3、在 图 示 的 电 路 中 ，已 知 ：I S = 2 A ，U S = 4 V 。

当 开 关 S 闭 合 后 ，流 过 开 关 S 的 电 流 I 为 ( )。

(a) 1.6 A (b) -1.6 A(c) 0U S4、用 幅 值 ( 最 大 值 ) 相 量 表 示 正 弦 电 压 u = 537sin(ωt －90︒ ) V 时，可写 作mU ( )。

(a) V 90537m︒-∠=U(b) V 90537m︒∠=U (c) V )90(537m︒-∠=t U ω 5、 图 示 正 弦 交 流 电 路 中，A 01︒∠=I ，R ＝3 Ω，ωL = 4 Ω，则LI 为 ( )。

(a) 0.8∠36.9︒ A (b) 0.6∠36.9︒ A (c) 0.6∠－53.1︒AωLj I ..L6、 已 知 某 电 路 的 电 压 相 量 V 45141︒∠=U ，电 流 相 量A 455︒∠=I ，则 电路 的 有 功 功 率 P 为 ( )。

(a) 705 W (b) 500 W (c) 0 W7、 对 称 三 相 电 路 的 有 功 功 率 ϕcos 3l l I U P =，功 率 因 数 角 ϕ 为 ( )。

电工基础知识 A 类试卷姓名：分数：考试时间：1小时一、单项选择题（每题2分，满分40分）：1、电路中有正常的工作电流，则电路的状态为（C ）A．短路 B. 开路 C. 通路 D.任意状态2、荧光灯在并联电容器后，其消耗的功率将( C )A.曾大B减小C不变D与并联电容器容量有关3、在砖混结构的墙面或地面等处钻孔且孔径较小时，应选用（B ）。

A.电钻B.冲击钻C.电锤D.台式床钻4、一个12V、6W的灯泡，接在6V的电路中，灯泡中的电流为（D ）。

A．2A B. 1A C. 0.5A D. 0.25A5、发生电气火灾时应首先考虑（）AA、切断电源B、用水灭火C、用灭火器灭火D、迅速离开现场6.一般热继电器的热元件按电动机的额定电流In来选择热元件电流等级，其整定值为（B ）InA. 0.3~0.5B. 0.95~1.05C. 1.2~1.3 D1.3~1.4 7、荧光灯在并联电容器后，其消耗的功率将( C )A.增大B减小C不变D与并联电容器容量有关8、室内灯具距地高度一般不低于（ B ）米。

A、2B、2.5C、39、低压断路器的热脱扣器的作用是( B )。

A.短路保护B.过载保护C.漏电保护D.缺相保护10、我国常用导线标称截面25mm2与50mm2的中间还有一级导线的截面是( B )mm2。

A.30B.35C.40D.45 11、当电源电压降低时，三相异步电动机的起动转矩将（ C ）A.提高B.不变C.降低12.、一般异步电动机的额定效率为（B ）A.70%~85%B.75%~98%C.95%以上13、指针式万用表适用的正弦频率范围一般为（A ）A.最高档B.最低档C.任意档14、使用绝缘电阻表时摇动手柄要均匀，其转速一般保持在（C ）r/min左右A.10B.60C.120D.24015、在潮湿的工程点，只允许使用（C ）进行照明A.220V灯具B.36V的手提灯C.12V的手提灯D.110V16、我国的安全工作电压规定一般规定为（C ）A.12VB.24VC.36VD.50V17、人体的触电方式中，以（B ）最为危险A.单相触电B.两相触电C.跨步电压触电18、熔断器主要用于电气设备的（）保护。

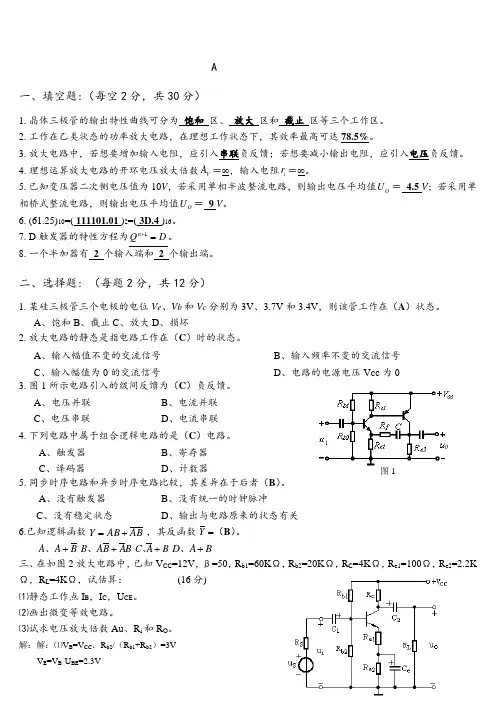

B A AB Y += =YA一、填空题:（每空2分，共30分）1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。

2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达78.5%。

3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。

4.理想运算放大电路的开环电压放大倍数V A ＝∞，输入电阻i r ＝∞。

5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ 4.5 V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。

6.(61.25)10=( 111101.01 )2=( 3D.4 )16。

7.D 触发器的特性方程为D Q n =+1。

8.一个半加器有 2 个输入端和 2 个输出端。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和3.4V ，则该管工作在（A ）状态。

A 、饱和B 、截止C 、放大D 、损坏2.放大电路的静态是指电路工作在（C ）时的状态。

A 、输入幅值不变的交流信号B 、输入频率不变的交流信号C 、输入幅值为0的交流信号D 、电路的电源电压Vcc 为03.图1所示电路引入的级间反馈为（C ）负反馈。

A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联4.下列电路中属于组合逻辑电路的是（C ）电路。

A 、触发器B 、寄存器C 、译码器D 、计数器5.同步时序电路和异步时序电路比较，其差异在于后者（B ）。

A 、没有触发器B 、没有统一的时钟脉冲C 、没有稳定状态D 、输出与电路原来的状态有关6.已知逻辑函数 ，其反函数 （B ）。

B A A +、B A B A B +、B A C +、B A D +、 三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=2.2KΩ，R L =4K Ω，试估算： (16分) ⑴静态工作点I B ，I C ，U CE 。

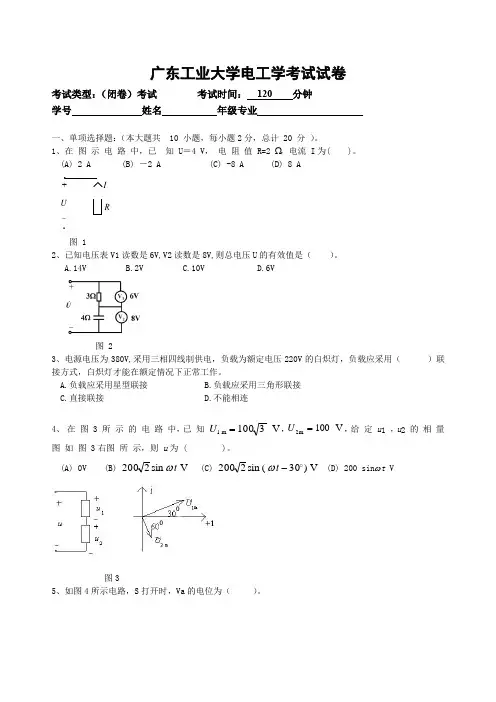

广东工业大学电工学考试试卷考试类型：（闭卷）考试 考试时间： 120 分钟学号 姓名 年级专业一、单项选择题：（本大题共 10 小题，每小题2分，总计 20 分 ）。

1、在 图 示 电 路 中，已 知 U ＝4 V ， 电 阻 值 R=2 Ω，电流 I 为( )。

(A) 2 A (B) －2 A (C) -8 A (D) 8 AR图 12、已知电压表V1读数是6V,V2读数是8V,则总电压U 的有效值是（ ）。

A.14V B.2V C.10V D.6V图 23、电源电压为380V,采用三相四线制供电，负载为额定电压220V 的白炽灯，负载应采用（ ）联接方式，白炽灯才能在额定情况下正常工作。

A.负载应采用星型联接B.负载应采用三角形联接C.直接联接D.不能相连4、 在 图 3 所 示 的 电 路 中，已 知 U 1 m V =1003，U 2m V =100，给 定 u 1 ，u 2 的 相 量图 如 图 3右图 所 示，则 u 为 ( )。

(A) 0V(B) 2002sin ωt V (C) 2002sin ()ωt -30V o(D) 200 sin ωt V图35、如图4所示电路，S 打开时，Va 的电位为（ ）。

图 4(A)．–4V (B)． 2V (C). 4V (D)．–2V 6、 有 一 台 三 相 电 阻 炉，各 相 负 载 的 额 定 电 压 均 为 220 V ，当 电 源 线 电 压 为 380 V 时，此 电 阻 炉 应 接 成 ( ) 形。

(A) Y (B) ∆ (C) Y 或∆均可 (D) Y 或∆均不可7、电 路 的 初 始 储 能 为 零， 仅 由 外 加 激 励 作 用 于 电 路 引 起 的 响 应 称 为( )。

(A) 稳 态 响 应 (B) 暂 态 响 应(C) 零 输 入 响 应 (D) 零 状 态 响 应 8、变 压 器 在 额 定 容 量 下 运 行 时，其 输 出 有 功 功 率 的 大 小 取 决 于 (A) 负 载 阻 抗 的 大 小 (B) 负 载 功 率 的 大 小 (C) 负 载 的 连 接 方 式 （D ） 以上选项都是。

1 电工学》下册期末考试试卷 A一、填空题：（27分）1、 电压负反馈电压负反馈 减小 输出电阻；电流负反馈输出电阻；电流负反馈 增大 输出电阻；串联负反馈输出电阻；串联负反馈 增大 输入电阻；并联负反馈输入电阻；并联负反馈 减小 输入电阻。

（填增大、减小）（填增大、减小）2、 PN 结构的一个重要特征是______________单向导电性 ____，利用它的这一特性，可用来进行整流、检波、限幅等。

整流、检波、限幅等。

3、 三极管有__NPN 型和_PNP___型两种组合形式，其正常的电流放大条件是：发电结___正偏、集电结__反_偏。

偏。

4、 数字电路通常用_____逻辑状态表__、__函数表达式________和_____逻辑电路图_____等方法分析。

方法分析。

5、 在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移_____现象，可采用_____差分放大____电路来克服这种现象。

电路来克服这种现象。

6、 三极管如图，判断工作状态。

三极管如图，判断工作状态。

A A 图____截止截止____B 图______放大放大____多级放大器有三种耦合形式：__阻容耦合；直接耦合；变压器耦合； 7、 ______、________和________。

根据逻辑函数表达式，F=A+AB 可以表达为可以表达为 非A+非B8、 。

9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数___∞____，差模输入电阻______∞_____，共模抑制比___∞_____及开环输出电阻为_____0_0_____。

10、场效应管是一种____电压__控制器件。

它可分为___结_____型和_____绝缘栅___型两大类。

类。

一、填空题：一、填空题：⑴ 减小；增大；增大；减小；减小；增大；增大；减小；⑵ 单向导电性；单向导电性；⑶ NPN ；PNP ；正；反；；正；反；⑷ 逻辑状态表；函数表达式；逻辑电路图；⑸ 零点漂移；差动放大电路；零点漂移；差动放大电路；⑹ 截止；放大；截止；放大；⑺ 阻容耦合；直接耦合；变压器耦合；⑻ A+ B ⑼ ∞；∞；∞；0；⑽ 电压；结型场效应管；绝缘栅型场效应管；二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻rz 及温度系数α等各项参数， -1V -1.7V -5V (B) (A) 3V 2V 6V2 大一些好还是小一些好（大一些好还是小一些好（ ）A ：Iz 小一些，rz 、αz 大一些；大一些；B ：Iz 大一些，rz 、αz 小一些；C ：Iz 、rz 大一些，、αz 小一些；小一些；D ；Iz 、αz 大一些，rz 、小一些；、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V ,则交流输入电压有效值为（则交流输入电压有效值为（ ） A.30V B.33V C.25V D.27V 3、分压式偏置电路稳定静态工作点的原理是利用了( ) A ：交流电流负反馈：交流电流负反馈B ：交流电压负反馈：交流电压负反馈C ：直流电流负反馈D ：直流电压负反馈：直流电压负反馈 4、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（脉冲，其逻辑功能是（ ）。

广东工业大学考试试卷 ( A )课程名称: 电力电子技术考试时间:第周星期五 ( 月日)1．试写出DC→DC、DC→AC、AC→AC和AC→DC转换器的名称。

答：转换器的名称对应如下：DC→DC：斩波器或脉宽调制变换器。

DC→AC：逆变器；AC→AC：交流调压或变频器 C→DC：整流器2．整流电路多重化的主要目的是什么？答：整流电路多重化的主要目的是：（1）在采用相同的器件时可以达到更大的功率。

（2）可以减少交流侧输入电流的谐波或提高功率因数。

3．设单相全控整流电路的直流侧接大电感负载，负载两端并接续流二极管对直流输出电压有什么作用？答：单相全控整流电路并接蓄流二极管是为了使交流电压进入负半周时，由蓄流二极管蓄流，使晶闸管关断，提高整流输出电压的平均值。

4．简要说明形成SPWM控制的工作原理。

答：将一个任意正弦波电压分成N等份，并把该任意波曲线每一等份所包围的面积都用一个与其面积相等的等幅矩形脉冲来代替，且矩形脉冲的中点与相应任意波等份的中点重合，得到一系列按照正弦规律变化而和正弦波等效的波形,这就是SPWM波形。

SPWM控制就是利用脉冲对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替所需要的正弦波形。

5．什么是零电压开关？什么是零电流开关？答：零电压开关：使开关在开通或关断时开关处两端电压为零，则开关开通或关断时就不会产生损耗和噪音。

零电流开关：使开关在开通或关断时流过开关两端的电流为零，则开关开通或关断时就不会产生损耗和噪音。

二.(15分)某一电路如下图所示，试完成如下内容：1．该电路的名称是什么？（3分）2．说明该电路的工作原理；（6分）解： 1.升压斩波电路。

2.假设电路中电感L 值很大,电容C 值也很大。

当V 处于通态时，电源E 向电感L 充电，充电电流基本恒定为i 1，同时电容C 上的电压向负载R 供电，因为C 值很大，基本保持输出电压U 0为恒值，记为U 0。

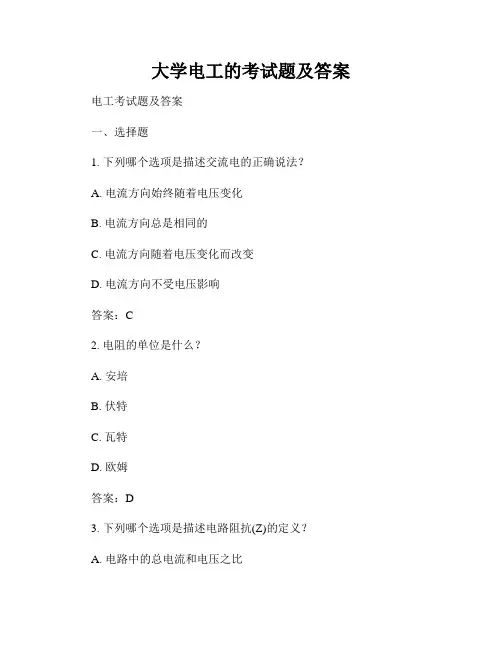

大学电工的考试题及答案电工考试题及答案一、选择题1. 下列哪个选项是描述交流电的正确说法？A. 电流方向始终随着电压变化B. 电流方向总是相同的C. 电流方向随着电压变化而改变D. 电流方向不受电压影响答案：C2. 电阻的单位是什么？A. 安培B. 伏特C. 瓦特D. 欧姆答案：D3. 下列哪个选项是描述电路阻抗(Z)的定义？A. 电路中的总电流和电压之比B. 电路中的总电压和电阻之比C. 电路中的总电流和电阻之比D. 电路中的总电压和总电流之比答案：D4. 电阻器是用来控制什么的？A. 电压B. 电流C. 频率D. 功率答案：B5. 哪种颜色的导线通常用于接地？A. 绿色B. 黄色C. 蓝色D. 白色答案：A二、填空题1. 电器的功率(P)可以用什么公式表示？答案：P = U x I (其中U表示电压，I表示电流)2. 欧姆定律表示为什么公式？答案：U = R x I (其中U表示电压，R表示电阻，I表示电流)3. 交流电频率的单位是什么？答案：赫兹(Hz)4. 一台电器的额定电压为220V，额定功率为1000W，求其额定电流。

答案：I = P / U = 1000 / 220 ≈ 4.55A5. 电能的单位是什么？答案：瓦特时(W·h)或千瓦时(kW·h)三、简答题1. 请简要解释直流电和交流电的区别。

答案：直流电是电流方向恒定的电流，电压极性固定不变。

交流电则是电流方向和电压极性随时间变化的电流。

直流电通常用于电池供电的设备，交流电则是我们日常生活中常用的电流类型。

2. 解释电阻、电容和电感分别是什么。

答案：电阻是电路中阻碍电流流动的元件，单位为欧姆。

电容是储存电荷的元件，单位为法拉。

电感则是产生电磁感应的元件，单位为亨利。

3. 请简要解释什么是电路阻抗(Z)。

答案：电路阻抗是交流电路中总电压和总电流之比，包括电阻、电容和电感等元件的阻力和反抗电流流动的特性。

阻抗的单位为欧姆。

大学电工学考试题及答案一、选择题1. 电工学是研究电和磁现象以及其应用的学科，其研究内容包括（）。

A. 模拟电路B. 数字电路C. 电磁场理论D. 电力系统2. 电阻是描述导体抵抗电流的物理量，其单位是（）。

A. 毫欧B. 亨 B. 伏特 D. 欧姆3. 电源是电路中提供电能的装置，其种类包括（）。

A. 并联电源B. 串联电源C. 直流电源D. 交流电源4. 电容是储存电能的元件，其容量的计量单位是（）。

A. 安 A. 法B. 伏特C. 欧姆5. 为了方便电路分析和计算，人们引入了复数电流和电压，其中电压的虚部表示的是（）。

A. 电压的脉动部分B. 电压的直流分量C. 电压的交流分量D. 电压的相位二、填空题1. 电阻的欧姆定律是指 U=______。

2. 串联电阻的总阻值等于各个电阻值之______。

3. 并联电阻的总阻值等于各个电阻值之______的______。

4. 电感的单位是______。

5. 互感可能会产生______回路。

6. 交流电路中的频率是指电流或电压的______。

7. 交流电路中电压和电流的相位差叫做______。

三、计算题1. 一台电阻为80 Ω 的电炉接在电压为 220 V 的电源上，电炉通过的电流大小是多少？2. 一台电源输出电压为 12 V，接有两个串联电阻，其电阻值分别为40 Ω 和20 Ω，求电阻串联时，电路中的总电流大小。

3. 在一个并联电阻电路中，已知两个并联电阻分别为60 Ω 和30 Ω，求并联电阻的总电阻大小。

4. 一个电感为0.3 H 的电感器，其通过的电流正弦波频率为50 Hz，求电感器的角频率和周期。

5. 一个交流电路中，电流的频率为 100 Hz，周期为多少毫秒？四、简答题1. 什么是电流、电压和电阻？它们之间的关系是什么？2. 解释并联电阻和串联电阻的概念并给出相应的计算公式。

3. 简述电感和互感的概念及其在电路中的作用。

4. 什么是交流电路中的频率和相位差？它们对电路有什么影响？五、综合分析题1. 设计一个并联电路，要求电路中总电阻为100 Ω，已知两个并联电阻分别为60 Ω 和80 Ω，请计算第三个并联电阻的阻值，并画出电路图。

电工学(A卷)及答案广东省工业贸易职业技术学校2014/2015学年第二学期《电工学》期末考试试卷（A卷）班级姓名学号一、填空题（每小题2分，共20分）1、电动势是衡量电源的一个物理量。

2、变压器的电磁感应部分包括和两部分。

3、异步电动机基本结构由和两大部分组成。

4、异步电动机的调速有，和变转差率调速三种。

5、低压配电的系统包括，，链式配电系统和变压器——干线式配电系统。

6、人体触电的方式包括，，。

7、从照明范围大小来区别分为，分区一般照明，，。

8、在我国交流电中，工频是 Hz， S。

9、在矿井等潮湿环境中使用的安全电压是 V。

10、人体触电有和两类。

二、选择题(每小题2分，共30分)1、下列表征电路性质的物理量，不能被称为电路参数的是（）A.电阻B.电源C.电感D.电容2、欧姆定律的正确表达式（）A.I=U/RB.R=U/IC.U=R*ID.I=Q/T第2页/共4页3、下列不是特殊用途变压器的是（）A.自耦变压器B.电压互感器C.电流互感器D.电力变压器4、电力变压器不包括（）A.升压变压器B.电焊变压器C.降压变压器D.配电变压器5、异步电动机的启动时是指电动机接通交流电源使电动机的转子由静止状态开始转动，一直加速到（），进入稳定状态运动的过程。

A.额定转速B.额定电压C.额定电流D.额定功率6、异步电动机的启动方法不包括（）A．直接启动 B.降压启动 C.降流启动 D.绕线式电动机转子串联电阻启动7、高压供电的用户必须保证功率因数在（）以上。

A.0.5B.0.7C.0.8D.0.98、供电可靠性较高，配电设备集中，检修方便，但系统灵活性较差，有色金属消耗量较多，一般适用容量大，负荷集中的用电设备的配电系统类型是（）A.放射式配电系统 B.树干式配电系统 C.变压器-干线式配电系统D.链式配电系统9、下面与照明质量无关的基本概念（）A.光通量B.温度C.发光强度D.照度10、我国交流电的频率为50Hz，其周期为（）秒。

二、选择题（20分, 2分/小题）（在每小题列出的选择项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内，并汇总到以下表格中。

) 得分序号 12345678910答案B B BC B A A C A B1. 一负载电阻为R L ，经变压器接到内阻R 0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻R L ′＝R 0时，则R L 等于（ B ）(a) 0.8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω2.图2.2示电路中，用一个等效电源代替，应该是一个( b )。

（a) 2A 的理想电流源 (b ） 2V 的理想电压源(c ） 不能代替，仍为原电路3。

图2.3所示电路，在换路前处于稳定状态,在t=0瞬间将开关S 闭合,则u C （0+)为（ B )A. 2V B 。

-2V C 。

0V D 。

—1V4.在RLC 串联的正弦交流电路中，下列功率的计算公式正确的是（ C ）(a ） S ＝P+Q （b ） P ＝UI题2.2图图2.3图3 图43V +-•a5V -+b c图1图2(c) S ＝22)(C L Q Q P -+ （d ） P ＝22Q S +5.作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上,则各相负载的电压( b ）。

（a ） 不对称 (b ） 对称 （c ） 不一定对称6.有一台三相电阻炉,各相负载的额定电压均为220V ，当电源线电压为380V 时，此电阻炉应接成（ a ）形。

（a)(b)（c ）7.交流电磁铁磁路,线圈电压U 保持不变。

当气隙长度增加时，线圈电流i 将 （ a )。

（a ） 增大(b) 减小(c) 保持不变8. 三相异步电动机的转差率s ＝1时,其转速为( c )。

（a) 额定转速(b ） 同步转速（c ） 零9.三相四线制供电线路，已知作星形连接的三相负载中A 相为纯电阻，B 相为纯电感，C 相为纯电容，通过三相负载的电流均为5安培，则中线电流为( A ）A 、3.66A ；B 、10A ；C 、5A ；D 、15A.10。

电工电子基础a考试题及答案一、选择题1.电流的单位是：A.伏特B.安培C.欧姆D.瓦特答案：B.安培2.电阻的单位是：A.欧姆B.瓦特C.安培D.伏特答案：A.欧姆3.电压的单位是：A.伏特B.安培C.欧姆D.瓦特答案：A.伏特4.请问电流的定义是什么？A.单位时间内通过导体截面的电量B.电荷在导体内的传导速度C.两点之间电势差产生的电流D.导体内电子的数量答案：B.电荷在导体内的传导速度5.欧姆定律的数学公式是：A.U=I×RB.R=U×IC.I=U/RD.U=R/I答案：C.I=U/R6.直流电路中，将电阻两端的电压称为：A.总电压B.电流C.电势差D.分压答案：C.电势差二、填空题1.在一台电视机内部，电流大小为2A，通过电视机内部的电阻为8欧姆，求该电路的电压。

答案：U=I×R=2A×8欧姆=16伏特2.欧姆定律可以用来计算电路中的_______、_______和_______之间的关系。

答案：电压、电流、电阻三、简答题1.简述直流电路和交流电路的区别。

答：直流电路中电流的方向始终保持不变，电流是单向流动的；而交流电路中电流的方向会周期性地变化，电流是双向流动的。

2.请简要解释导体、绝缘体和半导体的区别。

答：导体是指电流能够自由流通的物质，通常具有较低的电阻；绝缘体是电流不能流通的物质，通常具有较高的电阻；半导体是介于导体和绝缘体之间的物质，其电导率介于导体和绝缘体之间，可以通过外加电压来控制其电导率的大小。

四、计算题1.电路中有一个电阻为10欧姆的电阻器，通过该电阻器的电流为2A，求电路中的总电压。

答案：U=I×R=2A×10欧姆=20伏特2.一个电路中有三个电阻分别为5欧姆、10欧姆和15欧姆，通过每个电阻的电流分别为2A、3A和4A，求电路中的总电压。

答案：对于每个电阻，利用欧姆定律可求得其电压分别为U1=5欧姆×2A=10伏特，U2=10欧姆×3A=30伏特，U3=15欧姆×4A=60伏特。

大学电工电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 二极管的主要特性是什么？A. 单向导电性B. 高频滤波性C. 信号放大性D. 稳压性答案：A3. 在理想变压器中，输入电压与输出电压的关系是什么？A. 正比B. 反比C. 无关D. 相等答案：A4. 一个电路的总电阻为10Ω，当它并联了一个2Ω的电阻后，总电阻变为多少？A. 8ΩB. 6ΩC. 4ΩD. 2Ω答案：B5. 哪种元件可以改变交流电的电压？A. 电容器B. 电感器C. 变压器D. 二极管答案：C6. 一个正弦波交流电的频率为50Hz，其周期是多少？A. 0.02秒B. 0.2秒C. 20秒D. 20毫秒答案：A7. 在三相交流电中，相电压与线电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 无法确定答案：B8. 一个电路的功率因数为0.8，表示该电路的负载是什么性质？A. 纯电阻性B. 感性负载C. 容性负载D. 不能确定答案：D9. 晶闸管（SCR）是一种什么类型的半导体器件？A. 双极型晶体管B. 场效应管C. 单向导电D. 双向开关答案：D10. 在数字电路中，与非门的输出为高电平的条件是什么？A. 输入端全为高电平B. 输入端全为低电平C. 至少有一个输入端为高电平D. 至少有一个输入端为低电平答案：B二、多项选择题（每题3分，共15分）11. 下列哪些元件属于半导体器件？A. 二极管B. 电容器C. 电感器D. 三极管答案：A, D12. 在电路分析中，可以应用的定律有哪些？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C13. 下列哪些因素会影响电容器的电容大小？A. 正对面积B. 板间距离C. 电介质的介电常数D. 电压大小答案：A, B, C14. 在数字电路中，下列哪些逻辑关系对应于与门？A. 所有输入都为真，则输出为真B. 至少有一个输入为假，则输出为假C. 所有输入都为假，则输出为假D. 至少有一个输入为真，则输出为真答案：A, C15. 三相异步电动机的转子转速与哪些因素有关？A. 定子旋转磁场的转速B. 转子的电阻C. 转子的转动惯量D. 电源的频率答案：A, B, D三、填空题（每题2分，共20分）16. 一个电路的总电阻为30Ω，当串联了一个10Ω的电阻后，总电阻变为________Ω。

2010-2011学年第二学期《电工学1》试卷（A ）一、单项选择题：在下列各题中，只有唯一正确的答案。

将选择题答案填入下表中。

(本大题分12小题, 每小题2分, 共24分)1、在RLC 串联电路中，已知R =3Ω，X L = 4Ω，X C = 5Ω，则电路呈（）。

(a) 电阻性 (b) 电感性 (c) 电容性2、用叠加原理分析电路，当某一电源单独作用时，其它电源处理的方法是 ( )(a) 理想电压源短路，理想电流源开路 (b) 理想电压源开路，理想电流源短路 (c) 理想电压源短路，理想电流源短路3、理想电压源的外接负载越大，则流过理想电压源的电流（）(a) 越大 (b) 越小 （c ） 不能确定 4、 某RC 电路的全响应为t c e t u 2536)(--=V ，则该电路的零状态响应为（ ）(a) t e 2536--V (b) )1(625t e --V (c) t e 253-V第5题图 第9题图 第10题图（a ） 第10题图（b ）5、电路如图所示，在开关S 断开时A 点的电位为（ ）(a) 6V (b)0 V (c) 3 V6、 两个交流铁心线圈除了匝数不同（N 1 = 2 N 2）外， 其它参数都相同。

若将这两个线圈接在同一交流电源上，它们的电流关系为 ( )。

(a) I I 12> (b) I I 12< (c) I I 12= 7、 对称三相电路的有功功率ϕcos 3L L I U P =，其中ϕ角为（）：(a) 线电压与线电流之间的相位差 (b) 相电压与相电流之间的夹角 (c) 线电压与相电流的夹角8、有一台星形连接的三相交流发电机，额定相电压为660V ，若测得其线电压为U A B =1143V ，U B C =660V ，U C A =660V(a) A 相绕组接反 (b) B 相绕组接反 (c) C 相绕组接反9、在图示电路中，R = X L = 10Ω, 欲使电路的功率因数 = 1，则X C 的值为( )。

2010～2011学年第一学期《电工学》复习题1、电路一般有、、和四个部分组成。

2、电路通常有、、和三种状态。

3、全电路欧姆定律的内容：闭合电路中的电流与成正比，与成反比。

4、电流设备在的工作状态称为额定工作状态，也称为满载，的工作状态称为轻载，的工作状态称为过载或超载。

5、电阻的串联可获得阻值的电阻，还可以扩大表的量程；电阻并联可获得阻值的电阻，还可以扩大表的量程，工作电压相同的负载几乎都是并联使用的。

6、基尔霍夫电流定律指出：流过电路任意一点的为零，其数学表达式为；基尔霍夫电压定律指出：从电流的任一点出发绕任意回路一周该点时，为零，其数学表达式为。

7、磁感线的方向定义为：在磁体的外部由指向，在磁体内部由指向。

磁感线是曲线。

8、根据相对磁导率的大小，可把物质分为、和三类。

9、楞次定律的内容是产生的磁通量总是原磁通的变化，当线圈中磁通增加时，感应磁创的方向与原磁场的方向；当线圈中的磁通减少时，感应磁场的方向与原磁场通方向。

10、正弦交流电的三要素是、和。

11、有效值与最大值之间的关系为。

12、目前民用建筑在配电布线时，常采用相线制供电，设有两根零线，一根是零线，一根是零线。

二、判断题（每题1分，共10分，对的画“√”，错的画“×”）1、电路中的参考点改变，各点的电位也将改变。

（）2、在开路状态下，开路电流为零，电电压端电压为零。

（）3、把“25W 220W”的灯泡接在“1000W 220V”发电机上，灯泡会烧坏。

（）4、电阻两端电压为10V时，电阻值为10Ω，当电压升至20V，电阻值将为20Ω。

（ ）5、电路中任一网孔都是回路。

（ ）6、电路中任一回路都可以成为网孔。

（ ）7、通过线圈中的磁通越大，产生的感应电动势就越大。

（ ）8、用交流电压表测得交流电压时220V ，则此交流电压的最大值是380V 。

（ ）9、当三相负载越接近对称时，中线电流就越小。

（ ） 10、两根相线之间的电压称为相电压。
