核磁共振与电子顺磁共振波谱法ppt课件

核磁共振与电子顺磁共振波谱法ppt课件
.
3.2 1H－核磁共振波谱
• 3.2.2 谱图表示方法
横坐标表示的是化学位移和耦合常数，而纵坐 标表示的是吸收峰的强度。
由于屏蔽效应而引起质子共振频率的变化量极 小，很难分辨，因此，采用相对变化量来表示化 学位移的大小。一般选用四甲基硅烷(TMS)为标准 物，因为：
CH 3
H 3 C Si CH 3 CH 3
.
3.2 1H－核磁共振波谱
• 3.2.2 谱图表示方法
a) 由于四个甲基中12 个H 核所处的化学环境完全相 同，因此在核磁共振图上只出现一个尖锐的吸收峰；
b) 屏蔽常数 较大，因而其吸收峰远离待研究的峰的
高磁场(低频)区； c) TMS—化学惰性、溶于有机物、易被挥发除去；
此外，也可根据情况选择其它标准物。 含水介质：三甲基丙烷磺酸钠。 高温环境：六甲基二硅醚。
.
3.2 1H－核磁共振波谱
• 3.2.1 化学位移及自旋－自旋分裂
.
3.2 1H－核磁共振波谱
• 3.2.1 化学位移及自旋－自旋分裂
分子内部相邻碳原子 上氢核自旋也会相互干 扰，通过成键电子之间 的传递，形成相邻质子 之间的自旋－自旋耦合， 而导致谱峰发生分裂， 即自旋－自旋分裂。
.
3.2 1H－核磁共振波谱
H=H0 - H0=（1- ）H0 ：屏蔽常数。
0=2μβH /h= 2μβ（1-）H0/h H0=0h/2μβ（1-） 当0固定，氢核的电子密度越大↑→ 屏蔽效应↑→ ↑→ H0 ↑
.
化学位移：
chemical shift
H0=0h/2μβ（1-）
由于屏蔽作用的存在，氢核产生 共振需要更大的外磁场强度（相对 于裸露的氢核），来抵消屏蔽影响。

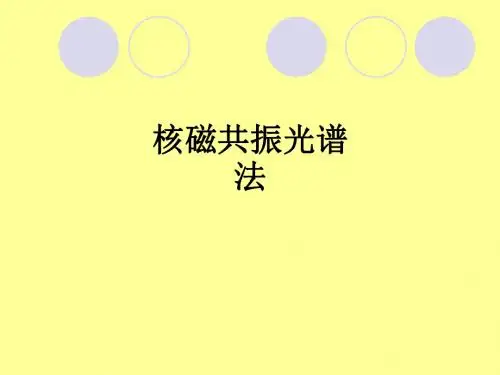

核磁共振光谱法ppt课件

核磁共振光谱法ppt课件

但是，实际上在分辨率较高的核磁共振仪上测得的有机物氢 谱往往会得到许多条氢核共振谱线，且存在许多精细结构。 乙醇的核磁共振图谱如图所示（60MHZ）
(a) 低分辨；
(b)高分辨
一、化学位移及其影响因素
1. 两类化学环境
究其原因发现是由于核所处的化学环境对核磁共振吸收的 影响。不同的化学环境就会产生不同的核磁共振信息，因 此就使核磁共振波谱成为研究有机分子结构的重要手段。
两类化学环境的影响： (1) 质子周围基团的性质不同，使它的共振频率不同，这 种现象称为化学位移。 (2) 所研究的质子受相邻基团的质子的自旋状态影响，使 其吸收峰裂分的现象称为自旋－自旋裂分。
2. 化学位移及其表示
化学位移的产生： 当原子核置于强磁场中，其周围运 动着的电子就会产生一个方向相反 的感应磁场，这种对抗外磁场的作 用，称为电子的屏蔽效应。由于核 外电子云的屏蔽作用，使原子核实 际受到的磁场作用减小，为使核磁 发生共振，必须增加外加磁场的强 度以抵消电子云的屏蔽作用。
（二）脉冲傅里叶变换核磁共振波谱(PFT-NMR)
CW-NMR采用的是单频发射和接收方式，在某一时刻内， 只能记录谱图中很窄一部分信号，即单位时间内获得的信息很 少,对于低浓度及信号强度弱的试样（如13C）测定灵敏度低。
PFT-NMR是采用多道发射机同时发射多种频率，使处于 不同化学环境的核同时共振，再采用多道接收装置同时得 到所有的共振信息，因此大大提高了分析速度和灵敏度。
磁 矩 μ （核磁子）* 2.79268 0.85741 2.688 0 0.7023 0.4073 0 -1.893 2.628 1.1305
磁旋比，γ （T－1·S-1·10-8） 2.675 0.4102 0.8583 0 0.6721 0.1931 0 -0.3625 2.5236 1.083

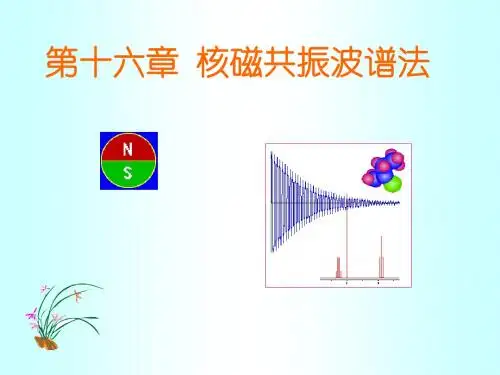

第十六章 核磁共振波谱法 PPT课件

第十六章 核磁共振波谱法 PPT课件
量低，稳定
(2)磁量子数ｍ＝－1/2；与外磁场相反，能
量高，不稳定

当m=－1/2时，E2=
－
(
1) 2
h 2
H0

当m=
+1/2时，
E2
=－
1 2
h 2
H0
I=1/2的核自旋能级裂分与H0的关系
由式 E = －ZH0及图可知1H核在磁场 中,由低
能级E1向高能级E2跃迁,所需能量为
在有机化合物中，经常研究的是1H和13C的共振 吸收谱，重点介绍1H核共振的原理及应用
核磁共振波谱与紫外可见、红外光谱的区别
共同点都是吸收光谱
紫外-可见
红外
核磁共振
跃迁类型 不同
电子能级跃迁 振动能级跃迁
自旋原子核发生 能级跃迁
测定方法 不同
透光率 或吸收度
透光率 或吸收度
共振吸收法
核磁共振波谱的分类
按原子核种类分为1H、13C、19F、31P等 氢核磁共振谱 (氢谱，1H-NMR，质子核磁共振
谱 )，主要提供三方面信息：①质子类型及 其化学环境；②氢分布；③核间关系 碳—13核磁共振谱(碳谱， 13C-NMR)，可给出 丰富的碳骨架
核磁共振波谱的应用
NMR是结构分析的重要工具之一，在 化学、生物、医学、临床等研究工作 中得到了广泛的应用。
△E=E2－E1=
h 2 H0
△E与核磁矩及外磁场强度成正比, H0越大,能
级分裂越大, △E越大
2. 原子核的共振吸收
（1）原子核的进动 如果在磁场中的氢核的磁矩方向 与外磁场成一定的角度时，则在 外加磁场的影响下，核磁矩将围 绕外磁场进行拉莫尔进动 。进动 频率ν与外加磁场强度H0的关系可 用Larmor方程表示：

磁共振波谱法NMR.ppt

磁共振波谱法NMR.ppt

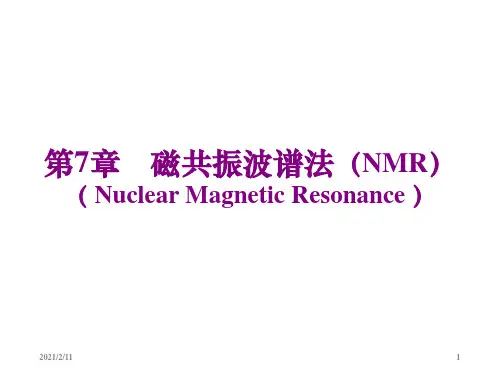

第7章 磁共振波谱法（NMR）
（ Nuclear Magnetic Resonance ）
2021/2/11
1
共振发生条件： 外加频率等于物体固有频率
2021/2/11
2
第一节 概述
核磁共振：
在外加强磁场作用下，用能量很低的 射频电磁波照射分子，使原子核发生核自 旋能级跃迁的现象
2021/2/11
特点：①自身旋转
ω
②同时围绕磁场旋转
H0
③自身旋转轴与磁场有
一定的夹角
（a）
（b）
(a)地球重力场中陀螺的进动 (b)磁场中磁性核的进动
2021/2/11
27
Larmor 方程 （表示进动频率与外加磁场的关系）
ν
γ 2π
H0
（1）H0增大，ν增大
（2）H0固定，γ小的核，ν小
2021/2/11
28
2021/2/11
15
2021/2/11
16
2、核磁矩μ
旋转的原子核可看作一个小磁体（带正 电）。其磁性的大小可用核磁矩来表示
2021/2/11
17
自旋角动量的表达式：
P h 2π
I(I1)
I：原子核自旋量子数
如I=0，则P=0，无自旋现象
2021/2/11
18
核磁矩的大小：
μ γP
γ：磁旋比（原子核特征常数）
核磁共振
核自旋能级 跃迁
2021/2/11
5
NMR的应用：
1、有机化合物的结构研究 化学结构的测定 立体结构的研究
2021/2/11
6
2、物质的定量分析 3、医疗与药理研究方面
2021/2/11
7
