玻璃退火问题与切割

浮法玻璃中退火产生的缺陷及控制理工大学战营一、玻璃的退火玻璃退火的目的是减弱和防止玻璃制品中出现过大的剩余应力和光学不均匀性，稳定玻璃部的构造。

玻璃的退火可分成两个主要过程：一是玻璃中应力的减弱或消失，二是防止应力的重新产生。

玻璃中应力的减弱和消除是以松弛理论为根底的，所谓应力松弛是指材料在分子热运动的作用下使应力消散的过程，应力的松弛速度在很大程度上决定于玻璃所处的温度。

玻璃在加热或冷却过程中，由于其导热性较差，在其外表层和层之间必然产生温度梯度，因而在外层之间产生应力。

这种由于温度梯度存在而产生的应力称为温度应力或热应力，此种应力的大小，既取决于玻璃中的温度梯度，又与玻璃的热膨胀系数有关〔玻璃的化学成分决定玻璃的热膨胀系数〕。

热应力按其存在的特点可分为暂时应力和永久应力。

暂时应力，当玻璃受不均匀的温度变化时产生的热应力，随着温度差的存在而存在，随温度差的消失而消失，被称为暂时应力。

应力的建立和消失过程。

当制品冷却开场时，因为玻璃的外层冷却速度快，所以外部温度比部温度低，外层收缩大，而这时层温度较高，且力求阻碍外层收缩，这样造成玻璃外层产生应力，部产生压应力。

在应力过渡到压应力之间存在着中间层，其应力值为零。

当冷却接近完毕时，外层体积几乎不再收缩，但此时玻璃部仍有一定的温度，其体积力求收缩，此时造成外部受压应力，层受应力。

由此可见，在冷却完毕时，产生的应力恰好和冷却开场时产生的应力性质相反，两者可以得到局部抵消。

冷却全部完毕时，即当玻璃的外层温度和层温度趋向完全一致时，上述两种应力恰好抵消。

我们称这种应力为暂时应力。

永久应力，当温度消失时〔制品的外表和部温度均等于常温时〕，残留在玻璃中的热应力称为永久应力，又称为应力。

玻璃中永久应力的成因，是由于在高温的弹塑性阶段热应力松弛而形成的温度变形被“冻结〞下来的缘故。

当玻璃板逐渐冷却到室温均衡时，玻璃中残存的应力实际等于玻璃在高温阶段松弛掉的热弹应力，但方向相反。

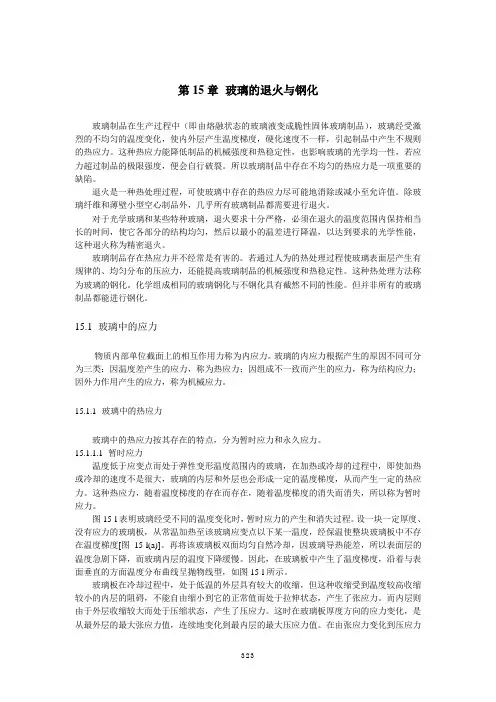

第15章玻璃的退火与钢化玻璃制品在生产过程中（即由熔融状态的玻璃液变成脆性固体玻璃制品），玻璃经受激烈的不均匀的温度变化，使内外层产生温度梯度，硬化速度不一样，引起制品中产生不规则的热应力。

这种热应力能降低制品的机械强度和热稳定性，也影响玻璃的光学均一性，若应力超过制品的极限强度，便会自行破裂。

所以玻璃制品中存在不均匀的热应力是一项重要的缺陷。

退火是一种热处理过程，可使玻璃中存在的热应力尽可能地消除或减小至允许值。

除玻璃纤维和薄壁小型空心制品外，几乎所有玻璃制品都需要进行退火。

对于光学玻璃和某些特种玻璃，退火要求十分严格，必须在退火的温度范围内保持相当长的时间，使它各部分的结构均匀，然后以最小的温差进行降温，以达到要求的光学性能，这种退火称为精密退火。

玻璃制品存在热应力并不经常是有害的。

若通过人为的热处理过程使玻璃表面层产生有规律的、均匀分布的压应力，还能提高玻璃制品的机械强度和热稳定性。

这种热处理方法称为玻璃的钢化。

化学组成相同的玻璃钢化与不钢化具有截然不同的性能。

但并非所有的玻璃制品都能进行钢化。

15.1 玻璃中的应力物质内部单位截面上的相互作用力称为内应力。

玻璃的内应力根据产生的原因不同可分为三类：因温度差产生的应力，称为热应力；因组成不一致而产生的应力，称为结构应力；因外力作用产生的应力，称为机械应力。

15.1.1 玻璃中的热应力玻璃中的热应力按其存在的特点，分为暂时应力和永久应力。

15.1.1.1 暂时应力温度低于应变点而处于弹性变形温度范围内的玻璃，在加热或冷却的过程中，即使加热或冷却的速度不是很大，玻璃的内层和外层也会形成一定的温度梯度，从而产生一定的热应力。

这种热应力，随着温度梯度的存在而存在，随着温度梯度的消失而消失，所以称为暂时应力。

图15-l表明玻璃经受不同的温度变化时，暂时应力的产生和消失过程。

设一块一定厚度、没有应力的玻璃板，从常温加热至该玻璃应变点以下某一温度，经保温使整块玻璃板中不存在温度梯度[图15-l(a)]。

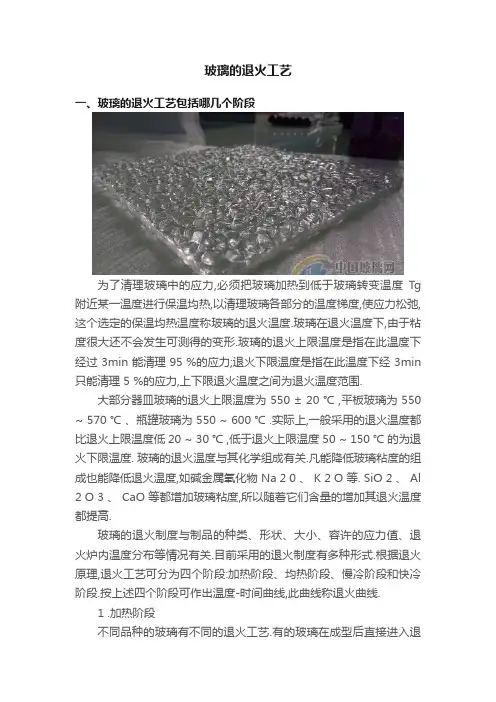

玻璃的退火工艺一、玻璃的退火工艺包括哪几个阶段为了清理玻璃中的应力,必须把玻璃加热到低于玻璃转变温度Tg 附近某一温度进行保温均热,以清理玻璃各部分的温度梯度,使应力松弛,这个选定的保温均热温度称玻璃的退火温度.玻璃在退火温度下,由于粘度很大还不会发生可测得的变形.玻璃的退火上限温度是指在此温度下经过 3min 能清理 95 %的应力;退火下限温度是指在此温度下经 3min 只能清理 5 %的应力,上下限退火温度之间为退火温度范围.大部分器皿玻璃的退火上限温度为550 ± 20 ℃ ,平板玻璃为 550 ~ 570 ℃ 、瓶罐玻璃为550 ~ 600 ℃ .实际上,一般采用的退火温度都比退火上限温度低20 ~ 30 ℃ ,低于退火上限温度50 ~ 150 ℃ 的为退火下限温度. 玻璃的退火温度与其化学组成有关.凡能降低玻璃粘度的组成也能降低退火温度,如碱金属氧化物 Na 2 0 、 K 2 O 等. SiO 2 、 Al 2 O 3 、 CaO 等都增加玻璃粘度,所以随着它们含量的增加其退火温度都提高.玻璃的退火制度与制品的种类、形状、大小、容许的应力值、退火炉内温度分布等情况有关.目前采用的退火制度有多种形式.根据退火原理,退火工艺可分为四个阶段:加热阶段、均热阶段、慢冷阶段和快冷阶段.按上述四个阶段可作出温度-时间曲线,此曲线称退火曲线.1 .加热阶段不同品种的玻璃有不同的退火工艺.有的玻璃在成型后直接进入退火炉进行退火,称为一次退火;有的制品在成型冷却后再经加热退火,称为二次退火.所以加热阶段对有些制品并不是必要的.在加热过程中,玻璃表面产生压应力,所以加热速率可相应高些,例如20 ℃ 的平板玻璃可直接进入700 ℃ 的退火炉,其加热速率可高达300 ℃ / rain .考虑到制品大小、形状、炉内温度分布的不均性等因时间素,在生产中一般采用的加热速率为20/a 2 ~ 30/a 2 ( ℃ /min) ,对光学玻璃制品的要求更高.2 .均热阶段把制品加热到退火温度进行保温、均热以清理应力.在本阶段中首先要确定退火温度,其次是保温时间.一般把比退火上限温度低20 ~ 30 ℃ 作为退火温度.退火温度除直接测定外,也可根据玻璃成分计算粘度为10 12 Pa ? s 时的温度.当退火温度确定后,保温时间可按 70a 2 ~ 120a2 进行计算,或者按应力容许值进行计算.3 .慢冷阶段为了使玻璃制品在冷却后不产生应力,或减小到制品所要求的应力范围内,在均热后进行慢冷是必要的,以防止过大的温差.4 .快冷阶段玻璃在应变点以下冷却时,如前述只产生暂时应力,只要它不超过玻璃的较限强度,就可以加快冷却速度以缩短整个退火过程、降低燃料消耗、提高生产率.在生产上,一般都采用较低的冷却速度,这是由于制品或多或少存在某些缺点,以免在缺点与主体玻璃间的界面上产生张应力.对一般技术玻璃采用此值的 15 %~ 20 %,通常还应在生产实践中加以调整.二、退火玻璃的详细制作流程为了避免冷却过快而造成玻璃炸裂,玻璃毛坯定型后立即转入退火用的箱式电阴炉中,在退火温度下保温30min左右,然后按照冷却温度制度降温到一定温度后切断电源停止加热,让其随炉自然缓慢冷却至100℃以下,出炉,在空气中冷却至室温.若玻璃试样退火后经应力检验不合格,须重新退火,以防加工时碎裂.重新退火时首先将样品埋没于装满石英砂的大坩埚中,再把坩埚置于马弗炉内,升温至退火温度保温1h,然后停止加热让电炉缓慢降温(必要时在上、下限退火温度范围内每降温10℃保温一段时间),直至100℃以下取出.相关概念热应力温度改变时，物体由于外在约束以及内部各部分之间的相互约束，使其不能完全自由胀缩而产生的应力。

玻璃的退火过程改善玻璃的抗压性能玻璃是一种常见的建筑材料和装饰材料，其优良的透明性和质地使其成为许多领域中不可或缺的材料之一。

然而，玻璃的脆弱性常常限制了其在某些应用中的使用。

退火是一种经常被用来改善玻璃抗压性能的工艺，通过在特定的温度范围内加热和冷却玻璃，可以显著提高其抗压性能，使其更加耐用和可靠。

退火是一种热处理工艺，通过加热和冷却材料来改变其内部结构和性能。

在玻璃的制备过程中，由于快速冷却的原因，玻璃中会存在大量的内部压应力。

这些内部压应力会降低玻璃的抗压性能，使其更容易在外力作用下破碎。

因此，需要对玻璃进行退火处理，以消除内部压应力，提高其抗压性能。

退火过程通常包括加热和冷却两个步骤。

在加热过程中，玻璃被加热到退火温度，这个温度通常比玻璃的软化温度略高。

在这个温度下，玻璃的内部结构开始松弛，内部压应力得以释放。

然后，玻璃被冷却到室温，形成新的内部结构，这个结构相对较为稳定，玻璃的抗压性能也得以显著提高。

退火温度是影响退火效果的重要因素之一。

温度过高或者过低都会影响到退火效果。

温度过高可能导致玻璃变得过软，而温度过低则可能无法使内部结构得到充分松弛。

因此，选择合适的退火温度是提高玻璃抗压性能的关键。

此外，退火的时间也是影响退火效果的重要因素之一，时间过长或者过短都可能影响到退火效果的达成。

除了影响玻璃抗压性能的材料本身的因素，退火还受到加热和冷却速率的影响。

加热速率过快或者加热温度过高可能导致玻璃发生热应力，从而影响到退火效果。

同样，冷却速率过快也可能导致内部结构重新产生应力，降低退火效果。

因此，在实际的退火过程中，需要综合考虑加热和冷却速率，以及温度选择等因素，来达到最佳的退火效果。

总的来说，玻璃的退火过程可以显著改善其抗压性能。

通过合理选择退火温度和时间，以及控制加热和冷却速率等因素，可以使玻璃的内部结构得到充分松弛，内部压应力得以释放。

从而提高玻璃的抗压性能，使其更加耐用和可靠。

退火工艺的应用使得玻璃材料在建筑和装饰等领域中能够发挥更大的作用，并且有望在未来得到更广泛的应用。

0引言超厚板成形控制的难点主要有玻璃液的堆积能力、厚薄差的控制、板型稳定性的控制；退火控制难点主要有炸板、裂边、在线切裁问题、客户切裁使用投诉。

上述问题严重影响浮法玻璃的实物质量和成品质量，造成浮法玻璃产量和总成品率下降、质量成本上升，不但影响企业利润，而且对企业的声誉构成威胁。

对以上问题进行有效的解决和稳定的控制对超厚板生产显得尤为重要。

本文在阐述厚板成形、退火理论的基础上，结合多年实际生产经验提出对应问题的解决方案。

1超厚板成形控制（1）厚薄差控制主要通过流道温度和高温区水包控制成形温度来调整厚薄差；对拉边机的定位及其他拉边机的间距设置也是决定厚薄差好坏的重要硬件条件；拉边机速度和角度的匹配对调整厚薄差起到了非常重要的辅助作用。

拉引量和净板宽的大小也是影响厚薄差的重要因素，一般情况拉引量越大、成品板宽越宽厚薄差就相对越难控制。

（2）锡槽内板型控制控制拉边机车位偏差，使板型尽量保持居中，压入深度也要保持基本一致，以免因受力不均或者温度场相差太大导致板型偏移。

锡液深度及深池、浅池的匹配，锡槽挡畦的布局、直线电机的使用等可以调整锡液流向，是决定锡槽板型是否稳定的硬件条件。

拉边机参数的匹配、拉引量的波动、光边的大小，对超厚板锡槽内板型的稳定也都有较大的影响，因此需要有较为合理成熟的拉边机参数、保持拉引量的稳定、合理的光边大小。

（3）锡槽内玻璃液的堆积能力锡槽内的玻璃液的堆积能力是影响超厚板生产的重要因素。

影响锡槽内玻璃液堆厚的因素主要包括拉引量的大小、流道成形温度的高低、拉边机的布局和数量、拉边机参数的设置等。

在生产超厚板时一般都会考虑适当降低拉引量来减小成形堆积压力；拉边机使用数量要比常规厚度多，拉边机角度、速度也要比常规厚度生产时大，以此来提高玻璃液在锡槽内的堆积能力。

2超厚板退火控制（1）炸板炸板主要分为横炸和纵炸两大类。

横炸原因：玻璃板边部压应力大。

处理措施：加大敞开区边部风阀，降低敞开区边部温度（或减少敞开区中部风阀开度）；纵炸原因：玻璃板过紧。

玻璃退火工艺要求及退火窑的基本组成一,玻璃退火的基本原理:当玻璃制品从可塑状态冷却时，表面首先冷却收缩，而内部因尚处于可塑状态，因此质点发生位移，此时并不产生应力，再继续冷却时，内层也受到一定冷却，也开始收缩，但这是外层已经硬化了，此时硬化的外层便阻止内层收缩，因而在表面产生了压应力，而内层本身便受到外展的阻力而产生了张应力，这种应力不因内外层温度梯度的消失而消失，称之为永久应力，存在于玻璃之中。

运用适当的温度制度，连续地把成型后的玻璃带降至室温，使玻璃中应力减小到所允许范围的过程叫玻璃退火。

其退火原理是：把成型后的玻璃带加热到玻璃内部分子可以移动的温度（即退火温度上限），把内存永久应力均化或消除掉。

然后用较慢的冷却速度，使玻璃带通过容易产生永久应力的温度范围（即退火温度上限到退火温度下限）使玻璃带不致重新产生超过允许范围的永久应力，最后以一定的降温梯度，以免产生过大的暂时应力，使玻璃带降至室温。

1.玻璃退火工艺温度制度确立计算方法按规定的退火速度和温度制度对各种成形方法的平板玻璃均有严格要求，从以上有关篇章中，已论述了平板玻璃所要求退火质量标准，但为能保证玻璃的退火质量，特别是具有退火窑的玻璃生产线。

为能保证玻璃的退火质量，除了要控制其的加热速度外，最主要的是要控制玻璃的冷却速度和相应温度，才能达到每一种品种所需的退火质量。

在确定退火速度后，才能在退火窑内的长度中对每一个区域制定所需加热和冷却的温度工艺制度。

如玻璃的退火温度粘度值范围约1013-1014，约为650-4000C。

因此，不管其玻璃的组成和成形方法，按所需的成形方法和相应的玻璃组成计算出相应的在此粘度值下的温度值，再结合现场的实际情况作出相应的条件，制定出合理的工艺温度制度。

1.1根据阿达姆斯公式计算压延玻璃最高退火温度公式T=AX+BY+CZ+D其中:A,B,C,D为常数(查表)X:表示Na2O在玻璃中的百分含量Y:表示CaO+MgO在玻璃中的百分含量Z:表示Al2O3在玻璃中的百分含量注:此公式计算是按玻璃中MgO的含量为3%时的某一粘度值的温度,若玻璃中MgO的含量不是3%时,则需校正当1%的CaO由1%的MgO来替代,粘度为1012Pa.s泊时相应提高的温度校正值为2.5度.上式计算是按玻璃中MgO的含量为3%时的某一粘度值的温度,若玻璃中MgO 的含量不是3%,则需要根据实际成分MgO的含量加以校正.校正值列于下表:根据给定的成分计算与玻璃粘度相应的温度常数玻璃中1% CaO由1%的MgO来代替校正值1.2,常用压延玻璃的工艺参数1.2.1.玻璃化学成分（%）SiO2 Al2O3 CaO MgO Na2O*KaO FeO72.1 1.2 9.3 2.6 14.15 微1.2.2计算:T=AX+BY+CZ+D=(-7.32)×14.15+3.49×(9.3+2.6)+5.37×1.2+603.40=-103.578+41.531+6.444+603.40=547.837=548℃其中 MgO 为2.6 校正数为548℃-2.5×2.6=542℃所以根据计算压延玻璃最高退火温度为548℃2.2退火曲线温度的确定玻璃内应力过多存在主要为玻璃带在退火范围内冷却不当而造成。

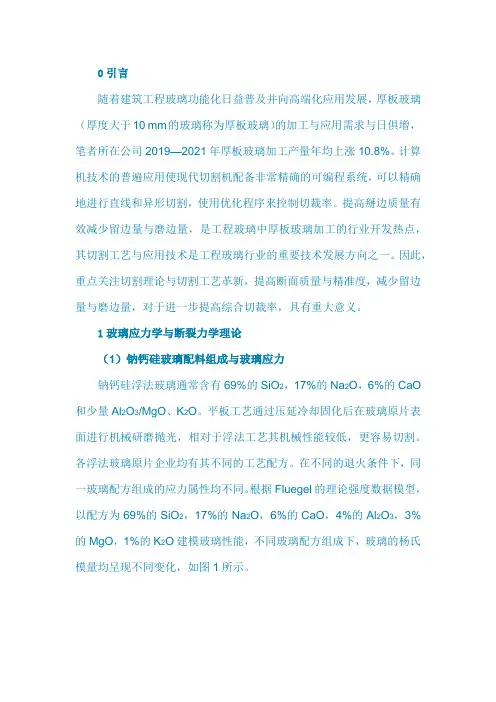

0引言随着建筑工程玻璃功能化日益普及并向高端化应用发展，厚板玻璃（厚度大于10 mm的玻璃称为厚板玻璃）的加工与应用需求与日俱增，笔者所在公司2019—2021年厚板玻璃加工产量年均上涨10.8%。

计算机技术的普遍应用使现代切割机配备非常精确的可编程系统，可以精确地进行直线和异形切割，使用优化程序来控制切裁率。

提高掰边质量有效减少留边量与磨边量，是工程玻璃中厚板玻璃加工的行业开发热点，其切割工艺与应用技术是工程玻璃行业的重要技术发展方向之一。

因此，重点关注切割理论与切割工艺革新，提高断面质量与精准度，减少留边量与磨边量，对于进一步提高综合切裁率，具有重大意义。

1玻璃应力学与断裂力学理论（1）钠钙硅玻璃配料组成与玻璃应力钠钙硅浮法玻璃通常含有69%的SiO2，17%的Na2O，6%的CaO 和少量Al2O3/MgO、K2O。

平板工艺通过压延冷却固化后在玻璃原片表面进行机械研磨抛光，相对于浮法工艺其机械性能较低，更容易切割。

各浮法玻璃原片企业均有其不同的工艺配方。

在不同的退火条件下，同一玻璃配方组成的应力属性均不同。

根据Fluegel的理论强度数据模型，以配方为69%的SiO2，17%的Na2O，6%的CaO，4%的Al2O3，3%的MgO，1%的K2O建模玻璃性能，不同玻璃配方组成下，玻璃的杨氏模量均呈现不同变化，如图1所示。

图1 不同玻璃配方组分对玻璃杨氏模量的梯度影响由图1可以看出，此配方的玻璃杨氏模量为68.4 GPa（不考虑瑕疵的理论强度），氧化钙/氧化铝/氧化镁/石英砂配料变化与杨氏模量呈正相关，氧化钾/纯碱配料变化与杨氏模量呈负相关。

其中每摩尔百分比变化下，氧化钙对杨氏模量影响梯度最大，石英砂对杨氏模量影响梯度最小。

当添加更多的氧化钾/氧化钠时，玻璃的应力会下降，氧化钠要比氧化钾下降得更快一些。

由此，本文提出玻璃企业在玻璃切割工艺中应对玻璃原片配方加以考量，将不同原片企业的应力数据作为玻璃切割工艺的第一前提。

玻璃退火问题与切割一、厚玻璃退火问题的解决(1)生碴(糖状物)产生生碴的根本原因在于表层应力曲线不合理、板芯温度高、残余的板芯张应力过大,玻璃板在横掰时经常在断面上出现白色的生碴。

在退火曲线上表现为降温速度过快，调节的方法为降低锡槽出口温度，使A区入口温度保持在575〜580℃左右，提高B1区温度10℃左右、B2区15〜20℃左右、C1区20〜25℃左右、C2区出口15℃左右，上述数值是与5mm玻璃退火温度相比的。

(2)裂口玻璃板在横掰处，在刀口断面上有小的裂纹延伸到板里约1〜10mm左右。

这种玻璃在冷端斜坡输送辊上稍微受力就会自动炸开,有的在装箱后运输中炸裂。

这种情况出现的原因,一种是因为横掰辊子抬得过高引起,这可以通过调节辊子高度解决;另一种是因为退火造成的,又可分为两种情况:①裂口处在退火区温度相对较高,退火后区裂口处温度偏低,使此部位张应力太大。

可通过降低退火区裂口对应部位玻璃温度或升高退火后区裂口对应部位玻璃温度解决。

②板上下温差过大，有的C区板下温度比板上要高60〜70℃,而F区离横切较近，F区风管由于板下比板上堵塞严重，这就造成板下比板上风量小，这些因素使端面上部受张应力过大，强行掰断就易产生裂口。

调解上可以将C区板上温度适当上调。

有时裂口与生碴同时出现,调解上可先按处理生碴的方法调解,这时裂口有时会同时消失,若消失不了再按处理裂口方法调解。

(3)中分表现为中分不走刀口，出现多角或少角。

某厂曾对12mm玻璃进行过大片离线应力检测，应力曲线如图5-H(a)所示。

图$-11宜力曲线冷风工艺的应力曲线应为图5-n(b)所示。

(注：应力单位为度，1度=3.27m口光程差)由此可以看出，板中与两肋受永久压应力，造成中分不走刀口。

这种情况一般可通过提高B区中部温度或降低C区中部温度，增大横向温差，从而增大中间的张应力加以解决。

(4)掰边表现为掰边时出现多角或少角,掰不完整。

这种情况主要由自由边薄、散热快、温度低及退火窑边部密封不好使边部压应力过大引起的。

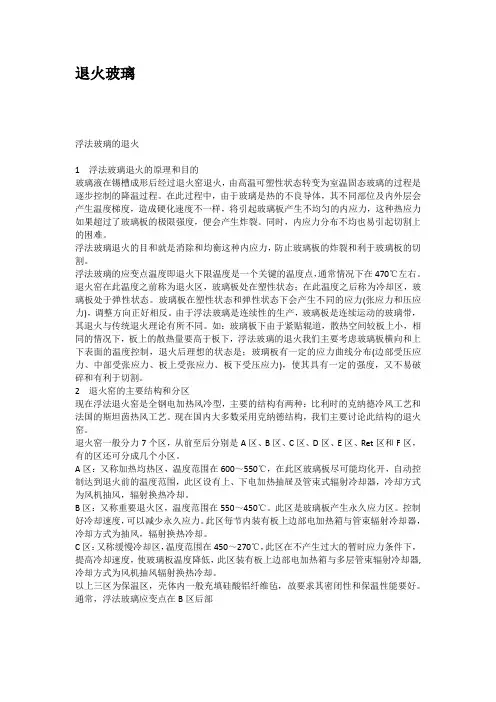

退火玻璃浮法玻璃的退火1 浮法玻璃退火的原理和目的玻璃液在锡槽成形后经过退火窑退火，由高温可塑性状态转变为室温固态玻璃的过程是逐步控制的降温过程。

在此过程中，由于玻璃是热的不良导体，其不同部位及内外层会产生温度梯度，造成硬化速度不一样，将引起玻璃板产生不均匀的内应力，这种热应力如果超过了玻璃板的极限强度，便会产生炸裂。

同时，内应力分布不均也易引起切割上的困难。

浮法玻璃退火的目和就是消除和均衡这种内应力，防止玻璃板的炸裂和利于玻璃板的切割。

浮法玻璃的应变点温度即退火下限温度是一个关键的温度点，通常情况下在470℃左右。

退火窑在此温度之前称为退火区，玻璃板处在塑性状态；在此温度之后称为冷却区，玻璃板处于弹性状态。

玻璃板在塑性状态和弹性状态下会产生不同的应力(张应力和压应力)，调整方向正好相反。

由于浮法玻璃是连续性的生产，玻璃板是连续运动的玻璃带，其退火与传统退火理论有所不同。

如：玻璃板下由于紧贴辊道，散热空间较板上小，相同的情况下，板上的散热量要高于板下，浮法玻璃的退火我们主要考虑玻璃板横向和上下表面的温度控制，退火后理想的状态是；玻璃板有一定的应力曲线分布(边部受压应力、中部受张应力、板上受张应力、板下受压应力)，使其具有一定的强度，又不易破碎和有利于切割。

2 退火窑的主要结构和分区现在浮法退火窑是全钢电加热风冷型，主要的结构有两种：比利时的克纳德冷风工艺和法国的斯坦茵热风工艺。

现在国内大多数采用克纳德结构，我们主要讨论此结构的退火窑。

退火窑一般分力7个区，从前至后分别是A区、B区、C区、D区、E区、Ret区和F区，有的区还可分成几个小区。

A区：又称加热均热区，温度范围在600～550℃，在此区玻璃板尽可能均化开，自动控制达到退火前的温度范围，此区设有上、下电加热抽屉及管束式辐射冷却器，冷却方式为风机抽风，辐射换热冷却。

B区：又称重要退火区，温度范围在550～450℃。

此区是玻璃板产生永久应力区。

浮法玻璃退火窑常规操作3 常规操作3.1边松边部压应力大，12mm以下玻璃边部用手能抬起来，玻璃太厚了抬不动。

玻璃易横炸。

调整：开大退火后区边部风量，或升高退火前区边部温度。

3.2边紧边部张应力大，12mm以下玻璃边部用手很难抬起来，玻璃易纵炸。

调整：关小退火后区边部风量，或降低退火前区边部温度。

3.3退火温度调整方法 :A 、B 、C 三区以调整温度设定值为主 , 如切手动控制 , 则直接调整风阀开度 , 对温度的调节幅度每次应控制在 2 ℃以内 ; RET区、 F 区及冷端边部吹风则调整风阀开度或变频器频率值;退火调整应从后往前 , 即先调敞开区风阀 , 如无效再往前调 C、B、A三区的温度;3.4 发现异物的处理 :在锡槽吹扫清洗水包及故障应急处理时应坚守在敞开区后 , 观察板面上是否有硅碳棒等异物 , 锡槽工操作时如发现有异物落于板面上应及时通知退火工;跟踪异物 , 若在退火窑内炸裂 , 应记下位置 , 事后找出异物交生产科处理 ( 如未找到应汇报 ); 若异物至 F 区仍未炸 , 则应敲下异物交生产科处理 ; 严禁异物进入碎玻璃系统;3．5 改品种时的操作应注意及时调整退火温度，防止玻璃炸裂，如薄改厚，要及时关小RET区F区的风阀。

4 应急处理4.1停电停电时的处理 :关风机风阀,关风机,进行尽可能的保温;如主传动未停应在RET区水炸玻璃;4.2断板锡槽断板后的处理 :关闭各区风阀 , 护送残余玻璃安全通过退火窑 , 如玻璃变形严重 , 则应将热电偶提起 ;关退火窑各风机 , 适当开启电加热维持窑内温度 ;检查并清理退火窑内碎玻璃 , 尤其是卡在退火窑辊子间的碎玻璃。

4.3风机停转当出现风机停机时会在中控室盘面上报警 , 应在盘面上予以确认 , 然后到现场找到该风机及相应控制柜和操作盘面 , 重新启动; 如退火窑风机ABC不能启动,应将该风机闸板关死,将中间闸板打开,用一台风机抽板上板下的风,同时通知动仪人员维修.若是F 区风机,如一用一备都不能启动,则通知动仪人员维修,加大其他区的风阀开度.4.4退火缺陷:原因 : 由于玻璃边部呈张应力或中部呈压应力 , 即边部较紧所致 ;处理 :退火区 ( 指 A 、 B 区 , 下同 ) 降低边部温度或增加中部温度 ;退火后区 ( 指 C 区及其后各区 , 下同 ) 提高边部温度或降低中部温度 ; 关闭退火窑两侧门窗 , 在 F 区两侧设挡风板。

玻璃退火工艺一、退火工艺各阶段划分及其影响因素成型结束后的玻璃，其制品内外两部分存在较大的温度差异，该温差将会造成制品存在很大的应力，退火目的就是要消除或减少这些应力到可以允许的限度。

根据消除应力的要求，将玻璃的退火划分为4个阶段：加热阶段、保温阶段、慢冷阶段及快速冷却阶段。

4个阶段分布如图2.14所示。

在玻璃退火工艺上，第Ⅰ，第Ⅱ阶段主要是使玻璃内原有的应力消除或减少到允许的限度；第Ⅲ阶段是确定在这个温度范围内的冷却速率，尽量使冷却过程中造成的内应力降到最低；第Ⅳ阶段是当玻璃内质点的黏性流动已达到最小时，可以加速制品的冷却速率，以所产生的暂时应力不造成制品破裂为限度。

上述4个阶段的划分随玻璃性质、制品厚度、外形尺寸和大小、要求而变化。

图2.14 玻璃退火的各个阶段Ⅰ—加热阶段；Ⅱ—保温阶段；Ⅲ—慢冷阶段；Ⅳ—快冷阶段退火温度和时间的选择，由于受玻璃组成、厚度、造型等因素的影响而有所不同。

影响退火的因素一般有下列3种。

（1）厚度与形状厚壁制品的内外温差较大，在退火温度范围内，厚壁制品的保温时间要相应地延长，以使制品内外层温度趋于一致，因而其冷却速率也必须相应地减慢，故总的退火时间就要延长。

造型复杂的制品应力容易集中，因此它与厚壁制品一样，保温温度应当略低，加热及冷却速率都应较缓慢。

应注意的是，厚壁制品保温时间的延长不是和制品的厚度成正比例增加，这是因厚度增加后荷重较大，若长时间的在较高温度下保温，制品易变形。

其次还经常存在这样的错觉，认为制品愈厚，其退火温度应该愈高，其实退火质量的好坏关键在于慢冷阶段，即应尽量使内应力的存在与再生成能力降低到最低限度。

（2）玻璃组成玻璃的化学组成影响退火温度的选择，凡能降低玻璃黏度的组成也都能降低退火温度。

例如，碱金属氧化物就能显著地降低退火温度，其中以Na2O的作用大于K2O。

SiO2，ZrO2和A12O3等难熔氧化物都会显著地提高退火温度。

（3）不同规格制品若同一退火窑中置有各种不同厚度的制品或同一制品本身的厚度有变化，为避免制品发生变形或退火不完全，应根据最小的厚度来确定退火温度，根据最大的壁厚来确定退火的时间。

退火基本理论玻璃退火窑是改善玻璃应力的设备，它直接影响玻璃成品率及玻璃的后续处理，在玻璃生产中处于重要位置。

玻璃产品的性能、生产规模及质量决定退火窑的退火特点，因而不同产品退火窑的结构会存在着差异。

现在的压延玻璃退火窑为适应压延玻璃退火特点，已能够处理大吨位生产的玻璃原片，具有现代化的自动控制技术，产品能够适应各种平板用户对玻璃的要求。

目前退火窑均为全钢全电退火窑，就其结构而言，它包括辊道和壳体两部分。

世界上在制造该种退火窑方面较著名的公司有两家，一家是起步最早的比利时CUND公司，另一家为法国STEIN公司，两家产品各有特点，CUND公司以冷风工艺为基础，而STEIN公司则以热风工艺为基础，其他部分基本上趋于一致。

退火窑壳体按照CUND公司一般分为A0区、A区、B区、C 区、D区、RET区、E区和F区，而STEIN公司则分为A0区、A区、B区、C区、E。

区、D区、E区和F区。

虽然在过渡区和重要退火区的叫法不一，各部分的功能是一致的。

退火窑辊道由传动系统和辊子组成。

辊子一般采用钢辊。

退火窑前端的部分辊子的高度可调。

退火窑传动一般包括两个传动站，当退火窑运行时，直接带动退火窑辊道的为主传动,另一个为从传动，从传动以主传动95%的速度运行，一旦主传动故障，从传动迅速代替主传动。

也有的退火窑除了两个主要传动外还带一个小电机传动。

一、玻璃退火的基本原理高温下成型的玻璃制品冷却时会产生不同程度的应力。

玻璃退火的目的是最大限度地消除或减弱制品中的残余应力和光学不均匀性，稳定玻璃内部结构。

这种应力在玻璃中分布不均匀，会大大降低玻璃制品的机械强度和热稳定性，对玻璃的各种性质都有影响。

玻璃没有固定的熔点，从高温冷却下来时由典型的液态转变成脆性的固态物质要经过一个温度区域，这个温度区域被称为转变温度区域。

其上限温度称为软化温度T f（η=109泊），下限温度称为转变温度T g（η=1013泊）。

在T g以下的适当温度范围内，玻璃的分子仍能进行位移，可以消除玻璃中热应力和结构状态的不均匀性，但此时玻璃的粘度值已经很大，其外形的改变几乎测不出来，我们称这一区域为玻璃的退火区域。

玻璃退火温度概述玻璃退火温度是指将玻璃材料加热至一定温度后，再逐渐冷却的过程。

通过退火处理，可以改善玻璃的机械性能和光学性能，减少内部应力，提高其稳定性和耐久性。

退火原理玻璃制品在制造过程中会产生内部应力，这些应力会导致玻璃制品易碎或容易发生断裂。

而通过退火处理，可以消除或减小这些内部应力，使得玻璃具有更好的强度和耐久性。

在退火过程中，首先将玻璃材料加热到一定温度，并保持一段时间使其达到均匀的温度分布。

然后逐渐冷却至室温。

这个过程中需要控制加热速率、保持时间和冷却速率等参数，以确保达到预期的效果。

退火对玻璃的影响机械性能改善通过退火处理，可以减小玻璃内部的应力分布不均匀现象。

内部应力是由于制造过程中的快速冷却导致玻璃表面和内部温度不一致而产生的。

这些内部应力会导致玻璃易碎或容易发生断裂。

通过退火处理，可以消除或减小这些内部应力，提高玻璃的机械强度和韧性。

光学性能改善退火处理还可以改善玻璃的光学性能。

在制造过程中，由于快速冷却导致玻璃表面和内部温度差异较大，会产生光学畸变和不均匀现象。

通过退火处理，可以消除或减小这些光学畸变，使得玻璃具有更好的透明度和光学品质。

稳定性和耐久性提高退火处理可以提高玻璃的稳定性和耐久性。

在制造过程中，由于快速冷却导致玻璃结构不稳定，在使用过程中容易发生变形、开裂等问题。

通过退火处理，可以使得玻璃结构重新排列并达到更加稳定的状态，提高其耐久性和使用寿命。

退火温度选择退火温度是影响退火效果的重要参数之一。

不同类型的玻璃材料需要选择不同的退火温度以达到最佳效果。

退火温度过高会导致玻璃软化，退火温度过低则可能无法消除内部应力。

一般来说，退火温度通常选取在玻璃的玻璃化转变温度以下，但又高于其软化点。

这样可以保证在退火过程中玻璃不会变形或失去固态结构，并且能够充分消除内部应力。

退火工艺控制为了实现理想的退火效果，需要严格控制以下几个方面： 1. 加热速率：加热速率应适中，过快的加热可能导致玻璃表面和内部温度差异较大。
