集装箱生产工艺流程
《集装箱生产工艺流程》
集装箱是现代国际贸易中最重要的运输载体之一,其生产工艺流程十分复杂且需要严格的质量控制和生产管理。
下面将介绍集装箱的生产工艺流程:
1. 设计阶段:集装箱生产工艺的第一步是根据客户的需求进行设计。
设计师根据客户提供的要求,包括容量、尺寸、以及用途等,进行设计并制定详细的设计图纸。
2. 壳体生产:壳体是集装箱的主体部分,通常由钢材制成。
生产厂家会根据设计图纸,将钢板进行切割、焊接、整形等一系列工艺流程,最终形成集装箱的外壳。
3. 组装:在壳体生产完成后,需要进行集装箱的组装工艺。
这包括安装门、窗户、涂装等工艺,确保集装箱的功能完整。
4. 内部配装:集装箱的内部空间通常需要进行隔间设置、绝缘材料的安装等工艺流程,以满足不同货物的运输需求。
5. 配件安装:集装箱需要安装一系列配件,如锁具、铰链、橡胶密封条等,以确保集装箱的密封性和安全性。
6. 质检:在生产的每个阶段都需要进行严格的质量检验,确保集装箱的每个部件和工艺都符合国际标准和客户的需求。
7. 包装和出厂:生产完成后,集装箱会进行最后的包装和标识,以确保在运输过程中不受损坏。
然后通过国际贸易渠道,出口到全球各地。
以上就是集装箱生产工艺流程的简要介绍,这一复杂的工艺流程需要严格的生产管理和质量控制,以确保生产的集装箱符合国际标准和客户的需求。

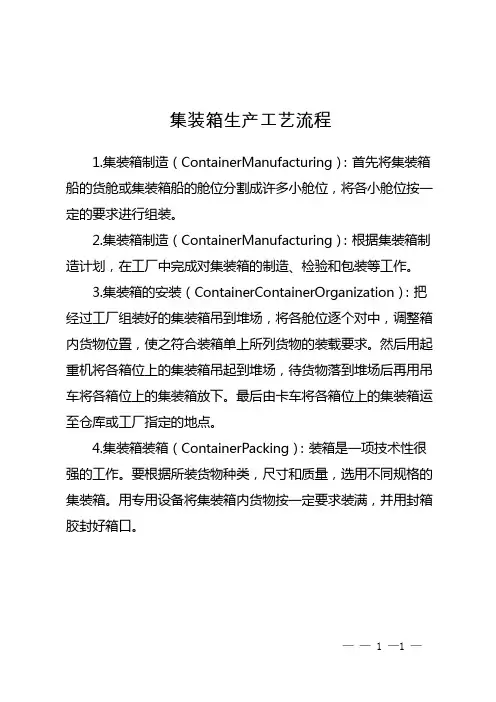

集装箱生产工艺流程
1.集装箱制造(ContainerManufacturing):首先将集装箱船的货舱或集装箱船的舱位分割成许多小舱位,将各小舱位按一定的要求进行组装。
2.集装箱制造(ContainerManufacturing):根据集装箱制造计划,在工厂中完成对集装箱的制造、检验和包装等工作。
3.集装箱的安装(ContainerContainerOrganization):把经过工厂组装好的集装箱吊到堆场,将各舱位逐个对中,调整箱内货物位置,使之符合装箱单上所列货物的装载要求。
然后用起重机将各箱位上的集装箱吊起到堆场,待货物落到堆场后再用吊车将各箱位上的集装箱放下。
最后由卡车将各箱位上的集装箱运至仓库或工厂指定的地点。
4.集装箱装箱(ContainerPacking):装箱是一项技术性很强的工作。
要根据所装货物种类,尺寸和质量,选用不同规格的集装箱。
用专用设备将集装箱内货物按一定要求装满,并用封箱胶封好箱口。
—— 1 —1 —。
简述20’标准钢制干货集装箱制造工艺流程(一) 钢材预处理及冲压1. 钢板预处理有以下几个步骤:钢卷开卷平板校平一次打砂一次锌粉侧板平板剪断罗拉成形修边冲孔(通风孔)门板,前墙板平板剪断折弯成形修边冲孔(锁杆安装,铭牌孔)底横梁,底侧梁罗拉成形(打砂之前)冲缺口(叉槽)其余零件平板剪断裁剪冲缺折弯成形2. 型材型材锯断一次打砂一次锌粉所有的零件冲压制作出来后送至焊接车间各对应台位。
(二) 部件焊装1. 底架(Base assembly)叉槽底横梁与叉槽顶板焊接将底横梁、叉槽、底侧梁组焊,焊接叉槽底板,叉槽加强角钢翻转将底横梁与底侧梁双面满焊焊接固定环,门绳钩运至总装台前待总装2. 前端(Front assembly)前底横梁,前底横梁加强板,前底防撞槽钢及封板等焊接成一体前角柱,前端角件,前角柱固定棒焊接成一体前端框架前顶横梁预拱前墙板自焊拼接成一整张前墙板与前端框架焊接3. 门端(Rear assembly)后角柱外与后角柱内自动拼焊冷却,校直焊接门铰耳、后角柱固定棒焊铰链销,同时安装门铰链与垫片与后端角件焊接组成后角柱门楣、门楣加强板、门楣板焊接一起组成门楣门楣板做预拱门槛、门槛加强板、门槛防撞槽钢及封板等焊接成一体后角柱、门楣、门槛组成后端框架待后端总装门竖梁、门横梁、门板组装翻转门板自动焊修整待后端总装将后端框架通过门铰链与两片门叶焊接连接在一起,门楣和门槛上焊接锁座,并在右门中柱焊接一块TIR门挡板,注意控制门叶与门槛,门楣及内角柱槽钢之间的距离。
后端总成修整后堆放待总装。
4. 侧壁(Side assembly)侧壁拼板自动焊将侧板与顶侧梁方管定位点焊波纹焊焊接顶侧梁固定绳环修整待总装5. 顶板(Roof assembly)顶板拼板自动焊修整待总装(三) 总装1. 将底架放置与总装台上2. 将门端与前端固定于总装台上3. 将两侧壁吊至总装台4. 将底侧梁、底侧梁、门楣、前顶横梁与角件焊接,门楣板、前顶横梁与顶侧梁焊接,侧壁板与底侧梁、顶侧梁点焊定位5. 焊接前后顶角加强板,盖顶板,顶板与顶侧梁点焊定位(四) 总焊(五) 油漆与美妆1. 二次打砂及油漆2. 木地板与美妆。

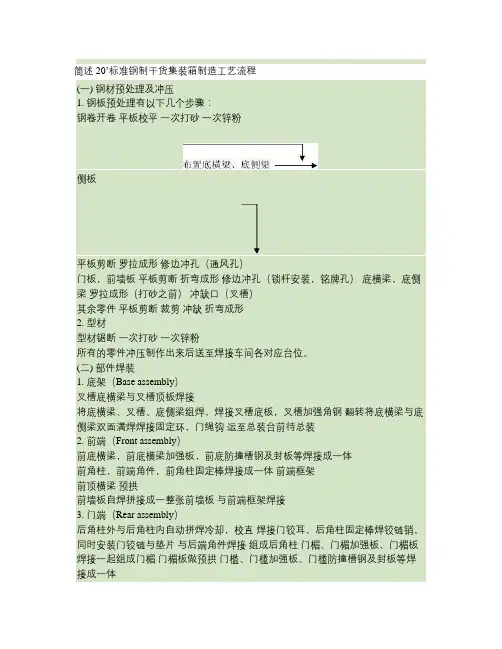

简述20’标准钢制干货集装箱制造工艺流程(一)钢材预处理及冲压1.钢板预处理有以下几个步骤:钢卷开卷平板校平一次打砂一次锌粉侧板平板剪断罗拉成形修边冲孔(通风孔)门板,前墙板平板剪断折弯成形修边冲孔(锁杆安装,铭牌孔)底横梁,底侧梁卷板分条(开卷之前分条)罗拉成形(打砂之前)冲缺口(叉槽)其余零件平板剪断裁剪冲缺折弯成形2.型材型材锯断一次打砂一次锌粉所有的零件冲压制作出来后送至焊接车间各对应台位。
(二)部件焊装1.底架(Base assembly)叉槽底横梁与叉槽顶板焊接将底横梁、叉槽、底侧梁组焊,焊接叉槽底板,叉槽加强角钢翻转将底横梁与底侧梁双面满焊焊接固定环,门绳钩运至总装台前待总装2.前端(Front assembly)前底横梁,前底横梁加强板,前底防撞槽钢及封板等焊接成一体前角柱,前端角件,前角柱固定棒焊接成一体前端框架前顶横梁预拱前墙板自焊拼接成一整张前墙板与前端框架焊接3.门端(Rear assembly)后角柱外与后角柱内自动拼焊冷却,校直焊接门铰耳、后角柱固定棒焊铰链销,同时安装门铰链与垫片与后端角件焊接组成后角柱门楣、门楣加强板、门楣板焊接一起组成门楣门楣板做预拱门槛、门槛加强板、门槛防撞槽钢及封板等焊接成一体后角柱、门楣、门槛组成后端框架待后端总装门竖梁封板与门竖梁焊接(后称门竖梁)门竖梁、门横梁、门板组装翻转门板自动焊修整待后端总装将后端框架通过门铰链与两片门叶焊接连接在一起,门楣和门槛上焊接锁座,并在右门中柱焊接一块TIR门挡板,注意控制门叶与门槛,门楣及内角柱槽钢之间的距离。
后端总成修整后堆放待总装。
4. 侧壁(Side assembly )侧壁拼板自动焊将侧板与顶侧梁方管定位点焊波纹焊 焊接顶侧梁固定绳环 修整 待总装 5. 顶板(Roof assembly )顶板拼板 自动焊 修整 待总装(三) 总装1. 将底架放置与总装台上2. 将门端与前端固定于总装台上3. 将两侧壁吊至总装台4. 将底侧梁、底侧梁、门楣、前顶横梁与角件焊接,门楣板、前顶横梁与顶侧梁焊接,侧壁板与底侧梁、顶侧梁点焊定位5. 焊接前后顶角加强板,盖顶板,顶板与顶侧梁点焊定位(四) 总焊(五) 油漆与美妆1. 二次打砂及油漆2.木地板与美妆。
集装箱制造的工艺流程分为四个初级工序,即:冲压、焊接、喷涂和竣工。
1. 冲压:包括开卷、打砂、下料和成型四个部分。
开卷是用开卷机将钢材卷成平板。
打砂是用一定速度的细钢砂冲击钢材表面,去除数据表面的锈渍,在钢材表面留下凹凸坑(增加油漆附着力)。
下料和成型部分则是通过弯曲、压制、滚压、冲孔剪切、切边等工艺使零件成型。
2. 焊接:将冲压工段加工出来的零件和角件、门铰链等配套零件在焊接工段进行焊接,构成部件和总成。
从胎位来划分,焊接工段可分为:前端、后端、侧板、顶板、底架、总装。
3. 喷涂:箱体内部需要两层油漆,外部需要三层,每层油漆都有严格的膜厚规定,保证盒子油漆3-5年不掉。
因此,喷涂本身的准备也很重要。
4. 竣工:在这一阶段,会对整个集装箱进行检查,确保所有部件都按照设计要求正确地安装并工作。
简述20’标准钢制干货集装箱制造工艺流程(一) 钢材预处理及冲压1. 钢板预处理有以下几个步骤:钢卷开卷平板校平一次打砂一次锌粉侧板平板剪断罗拉成形修边冲孔(通风孔)门板,前墙板平板剪断折弯成形修边冲孔(锁杆安装,铭牌孔)底横梁,底侧梁罗拉成形(打砂之前)冲缺口(叉槽)其余零件平板剪断裁剪冲缺折弯成形2. 型材型材锯断一次打砂一次锌粉所有的零件冲压制作出来后送至焊接车间各对应台位。
(二) 部件焊装1. 底架(Base assembly)叉槽底横梁与叉槽顶板焊接将底横梁、叉槽、底侧梁组焊,焊接叉槽底板,叉槽加强角钢翻转将底横梁与底侧梁双面满焊焊接固定环,门绳钩运至总装台前待总装2. 前端(Front assembly)前底横梁,前底横梁加强板,前底防撞槽钢及封板等焊接成一体前角柱,前端角件,前角柱固定棒焊接成一体前端框架前顶横梁预拱前墙板自焊拼接成一整张前墙板与前端框架焊接3. 门端(Rear assembly)后角柱外与后角柱内自动拼焊冷却,校直焊接门铰耳、后角柱固定棒焊铰链销,同时安装门铰链与垫片与后端角件焊接组成后角柱门楣、门楣加强板、门楣板焊接一起组成门楣门楣板做预拱门槛、门槛加强板、门槛防撞槽钢及封板等焊接成一体后角柱、门楣、门槛组成后端框架待后端总装门竖梁、门横梁、门板组装翻转门板自动焊修整待后端总装将后端框架通过门铰链与两片门叶焊接连接在一起,门楣和门槛上焊接锁座,并在右门中柱焊接一块TIR门挡板,注意控制门叶与门槛,门楣及内角柱槽钢之间的距离。
后端总成修整后堆放待总装。
4. 侧壁(Side assembly)侧壁拼板自动焊将侧板与顶侧梁方管定位点焊波纹焊焊接顶侧梁固定绳环修整待总装5. 顶板(Roof assembly)顶板拼板自动焊修整待总装(三) 总装1. 将底架放置与总装台上2. 将门端与前端固定于总装台上3. 将两侧壁吊至总装台4. 将底侧梁、底侧梁、门楣、前顶横梁与角件焊接,门楣板、前顶横梁与顶侧梁焊接,侧壁板与底侧梁、顶侧梁点焊定位5. 焊接前后顶角加强板,盖顶板,顶板与顶侧梁点焊定位(四) 总焊(五) 油漆与美妆1. 二次打砂及油漆2. 木地板与美妆。

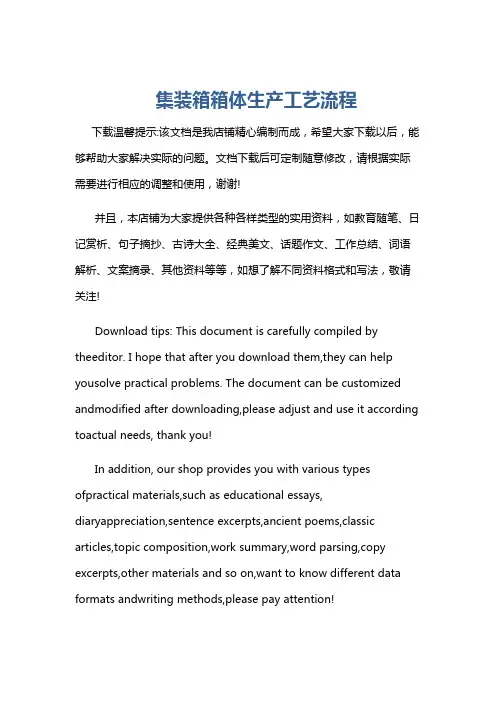

集装箱箱体生产工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!集装箱箱体生产工艺流程一、设计与规划阶段。
在开始生产集装箱箱体之前,需要进行全面的设计与规划工作。

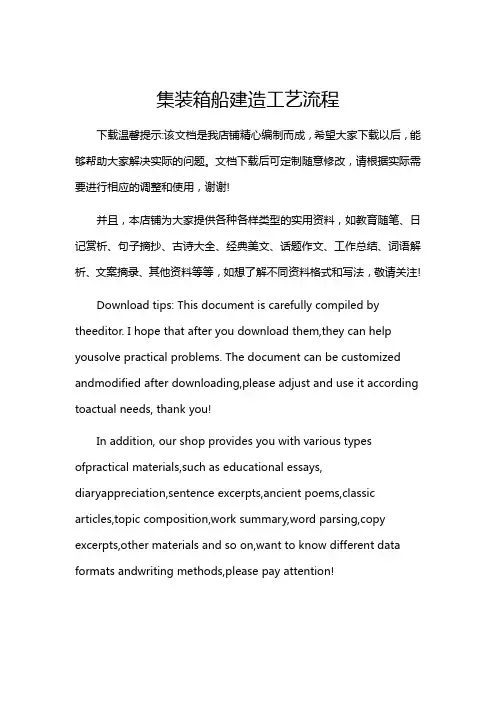

集装箱船建造工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!集装箱船建造工艺流程集装箱船建造工艺流程:一、设计阶段:1.1 概念设计:确定船舶总体性能、尺寸、结构形式和主要系统方案。
集装箱箱体生产工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、前期准备1.1 材料准备:根据集装箱箱体生产所需材料,提前准备好钢材、铝材、木材、玻璃、油漆等原材料。

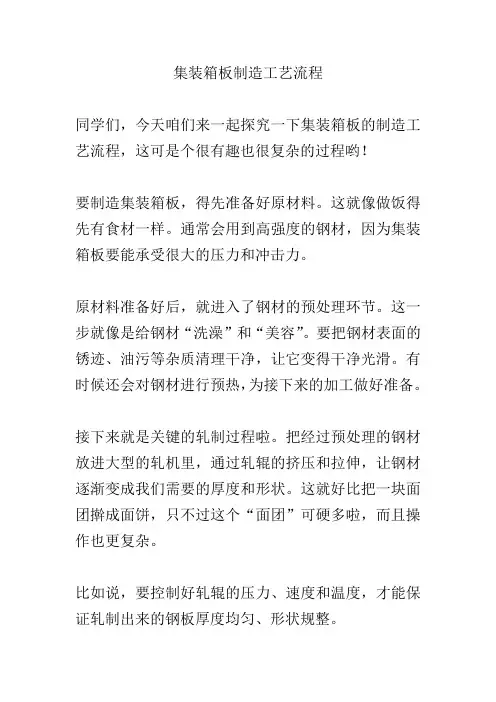

集装箱板制造工艺流程同学们,今天咱们来一起探究一下集装箱板的制造工艺流程,这可是个很有趣也很复杂的过程哟!要制造集装箱板,得先准备好原材料。
这就像做饭得先有食材一样。
通常会用到高强度的钢材,因为集装箱板要能承受很大的压力和冲击力。
原材料准备好后,就进入了钢材的预处理环节。
这一步就像是给钢材“洗澡”和“美容”。
要把钢材表面的锈迹、油污等杂质清理干净,让它变得干净光滑。
有时候还会对钢材进行预热,为接下来的加工做好准备。
接下来就是关键的轧制过程啦。
把经过预处理的钢材放进大型的轧机里,通过轧辊的挤压和拉伸,让钢材逐渐变成我们需要的厚度和形状。
这就好比把一块面团擀成面饼,只不过这个“面团”可硬多啦,而且操作也更复杂。
比如说,要控制好轧辊的压力、速度和温度,才能保证轧制出来的钢板厚度均匀、形状规整。
轧制完成后,还得对钢板进行退火处理。
这就像是让累了的钢板“休息一下”。
把钢板加热到一定的温度,然后慢慢冷却,这样可以消除钢板内部的应力,让它的性能更加稳定。
然后就是钢板的表面处理。
这一步很重要,就像我们要把自己的脸洗干净、擦上护肤品一样。
集装箱板的表面要进行喷漆或者镀锌等处理,这样可以防止钢板生锈,延长使用寿命。
比如说,镀锌可以给钢板穿上一层“防护服”,让它在恶劣的环境中也不容易被腐蚀。
在表面处理之后,还要对集装箱板进行切割和冲孔。
根据集装箱的设计要求,把钢板切成合适的大小,并且冲出安装孔、通风孔等各种孔洞。
接下来就是质量检测环节啦。
这就像是考试,要检查钢板是否符合各项标准。
会检测钢板的厚度、强度、平整度、表面质量等指标,只有合格的产品才能进入下一道工序。
如果发现钢板有裂缝或者表面有瑕疵,就得把它淘汰掉。
合格的集装箱板就可以进行组装和包装,准备运往各个地方,成为集装箱的一部分啦。
集装箱板的制造工艺流程每一个步骤都很重要,都需要严格的控制和精细的操作,才能生产出高质量、耐用的集装箱板。

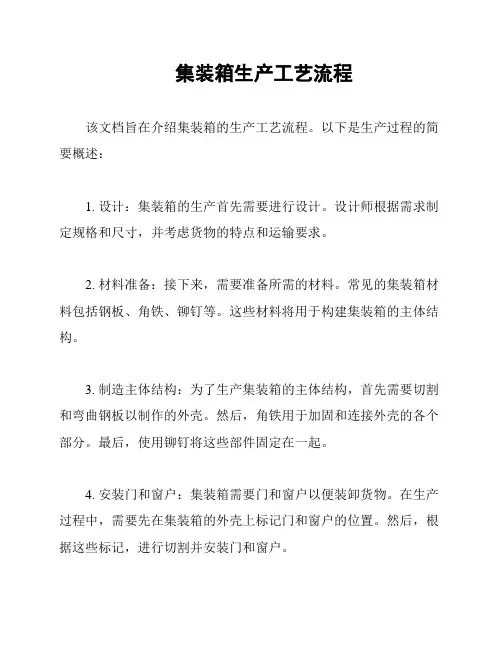

集装箱生产工艺流程该文档旨在介绍集装箱的生产工艺流程。
以下是生产过程的简要概述:1. 设计:集装箱的生产首先需要进行设计。
设计师根据需求制定规格和尺寸,并考虑货物的特点和运输要求。
2. 材料准备:接下来,需要准备所需的材料。
常见的集装箱材料包括钢板、角铁、铆钉等。
这些材料将用于构建集装箱的主体结构。
3. 制造主体结构:为了生产集装箱的主体结构,首先需要切割和弯曲钢板以制作的外壳。
然后,角铁用于加固和连接外壳的各个部分。
最后,使用铆钉将这些部件固定在一起。
4. 安装门和窗户:集装箱需要门和窗户以便装卸货物。
在生产过程中,需要先在集装箱的外壳上标记门和窗户的位置。
然后,根据这些标记,进行切割并安装门和窗户。
5. 补充细节部件:除了主体结构、门和窗户外,还需要安装其他细节部件,如铰链、锁定机制和通风设备等。
这些部件的安装将根据设计要求进行。
6. 涂装和防腐处理:集装箱需要进行涂装以保护钢材不受氧化的影响。
在涂装之前,需要对集装箱进行必要的防腐处理,以防止生锈和腐蚀。
7. 检验和质量控制:在集装箱生产过程的不同阶段,需要进行检验和质量控制,以确保生产出符合要求的产品。
这包括对尺寸、强度和其他关键指标进行检测和验证。
8. 包装和运输:最后,生产完成的集装箱需要进行包装和运输。
集装箱将被安全地包装,以防止在运输过程中受到损坏。
然后,使用适当的运输工具将集装箱交付给客户。
以上是集装箱生产工艺流程的简要概述。
具体的生产步骤可能会因制造商和产品要求而有所不同。
这份文档提供了一个基本的理解,有助于读者了解集装箱的生产过程。
集装箱制造流程1. 集装箱设计集装箱制造流程的第一步是进行集装箱的设计。
设计师根据市场需求和使用要求,绘制出集装箱的结构图纸和规格要求。
设计过程中需要考虑集装箱的尺寸、承重能力、耐用性等因素。
2. 材料采购在开始制造集装箱之前,需要购买所需的材料。
主要的材料包括钢板、角铁、焊接材料等。
这些材料应符合国际标准,并经过质量检验。
3. 材料加工材料加工是集装箱制造流程的关键环节之一。
首先,钢板需要按照设计要求进行切割和折弯,形成集装箱的面板和结构部件。
然后,通过焊接工艺将这些部件进行连接和固定。
4. 技术热处理为了增强集装箱的耐用性和强度,需要对焊接的部件进行技术热处理。
这个过程通常是通过控制温度和时间来使焊接部位得到合适的热处理,以消除内部应力和提高材料的物理性能。
5. 表面处理集装箱的表面处理是为了防止腐蚀和延长使用寿命。
常见的表面处理方法包括喷涂防锈底漆和防腐漆。
此外,还需要对集装箱进行喷砂、打磨等工艺,以保证表面平整和光洁。
6. 装配和组装在表面处理完成后,各个部件将进行装配和组装。
这包括安装集装箱的门、锁具、密封条等配件。
同时,还需要进行质量检验,确保集装箱的性能符合设计要求。
7. 质量控制和检验集装箱制造完毕后,需要进行质量控制和检验。
这包括外观检查、尺寸测量、承重测试等。
只有通过严格的质量检验,才能确保集装箱的质量达到国际标准。
8. 包装和运输最后一步是集装箱的包装和运输。
将制造好的集装箱进行包装,通常使用木质包装材料进行保护。
然后,通过陆运或海运等方式将集装箱运送到目的地。
以上是集装箱制造流程的基本步骤。
在实际生产中,还需根据具体要求和技术条件进行调整和改进。
集装箱生产工艺流程:一.材料制作: 冷作钢卷开卷-----定尺寸钢板----钢板预处理----剪切,冲孔-----折压成型二.部件生产1.底部拼装-------各成型加工材料的焊接零部件有:底侧梁,底梁,铲车槽,鹅颈槽,加强角铁,地板托条,中间梁,底侧梁绳勾等2.侧板组合------- 侧板拼焊至所需尺寸-----上侧梁焊接----绳勾焊接零部件有:侧板,顶侧梁,绳勾3.顶板组合-------顶板自动拼焊至所需尺寸零部件有:顶板4.前框组合a.角铸件与角柱,角柱绳勾的焊接b.前端板的拼焊c.前框的组合焊接零部件有:前端角铸件,角柱,角柱绳勾,前端板,前端顶梁,前端下梁,防护槽钢,5.后框组合a.左右门板组合焊接b.外门柱与内门柱(槽钢)的自动焊接c.门柱铰链耳朵,铰链肖,铰链板的装配焊接d.后顶梁的自动焊接e.门槛的装配焊接f.后框总装g.门板装配及锁座的装配焊接h.各种加强板的装配焊接主要零部件有:后框角铸件,后角柱(外),后角柱内,门板,门竖方管,门上下梁,后顶梁(上下),门槛,防护槽钢,门柱绳勾,铰链板,铰链肖,锁座,加强板三.上线生产:1.总装&焊接:将上述5部分部件在总装台组合成整体集装箱,通过各工位的分工焊接,完成集装箱的全部钢体焊接(在焊接过程中,尚需装配焊接顶加强板,底侧梁加强板)2.打砂与油漆:在shot room完成全部焊接焊缝的打砂处理,然后进油漆房进行zinc primer,middle primer, out primer 三层油漆的处理,完成集装箱的油漆作业;3.美工线作业a地板安装:零部件有集装箱地板,地板钉,封胶,地板纵梁(hat type)b商标:按spic 完成各种标贴的作业;c门橡皮安装:将门橡皮,橡皮压条用不锈钢铆钉安装在左右门板上;通风器&铭牌的安装; 用铆钉将通风器安装在侧板固定位置上,将铭牌安装在门板固定位置上,然后用封胶密封d底部沥青漆的施工e集装箱内部封胶的作业。
集装箱的四大工艺流程包括以下步骤:
1.开卷:用开卷机将钢卷开成平板。
2.打砂:使用具有一定速度的细钢砂冲击钢材表面,去除钢材表面的锈渍,并在
钢材表面留下凹凸坑,增加油漆附着力。
3.下料和成型:通过弯曲、压制、滚压、冲孔剪切、切边等工艺使零件成型。
4.焊接:将冲压工段加工出来的零件和角件、门铰链等配套零件在焊接工段进行
焊接,形成部件和总成。
5.喷涂:箱体内侧需求喷涂两层油漆,外侧需求三层,而且每一层油漆都有严峻
的漆膜厚度规则,这样才华确保箱体油漆3—5年不坠落。
因此喷涂本身的准备工作也很重要,故在整箱喷漆之前有一个打砂胎位专门为喷漆做准备,才华进行整箱喷涂。
6.竣工:竣工工段是胎位密布、工序紧的工段。
此工段大致可分为八个胎位:铺
地板、打地板钉、装铭牌和通风器、装门胶条、清洁、装锁杆、贴纸、试水。
以上是集装箱的四大工艺流程,每个步骤都有其特定的作用和要求,只有按照这些步骤操作,才能保证集装箱的质量和安全性。
集装箱生产工艺流程集装箱生产工艺流程是指将钢材加工成集装箱的产业化生产过程。
该工艺流程分为原料准备、钢材切割、模块制作、焊接、表面处理、涂装和组装等多个环节,下面将详细介绍这一工艺流程。
首先是原料准备阶段,该阶段的主要任务是对钢材进行选材、剪切和切割。
首先,对钢材进行检查以排除有缺陷的材料。
然后,将钢材按照要求进行剪切和切割,得到特定尺寸的钢板。
接下来是模块制作阶段。
在该阶段中,通过将钢板进行辊压成型,得到集装箱的主体结构模块。
这些模块包括箱体、底板、门板等。
这些模块会被后续的工艺环节进行焊接和组装。
焊接是集装箱生产工艺流程中一个重要的环节。
在此阶段,通过对模块进行焊接,将多个模块组合在一起形成完整的集装箱。
焊接技术的质量对集装箱的强度和密封性有着重要的影响。
因此,焊接工艺需要保证焊缝的质量和焊接强度。
完成焊接后,集装箱会进行表面处理。
表面处理是为了提高集装箱的耐腐蚀能力和装饰效果。
这一阶段会对焊接接头进行打磨,并进行除锈处理、防腐涂层的施工。
接下来是涂装阶段。
在该阶段,会对集装箱进行涂漆。
涂漆可以增加集装箱的外观效果,并起到一定的防腐蚀作用。
涂漆工艺需要根据不同的需求进行选择,如环氧涂层、聚氨酯涂层等。
最后是组装阶段。
在该阶段中,将完成涂漆的模块进行装配和组装。
这一阶段会对集装箱进行门板和配件的安装,确保集装箱的完整性和功能性。
整个集装箱生产工艺流程由上述几个主要环节组成。
该流程能够实现集装箱的大规模生产,并确保集装箱的质量和技术指标。
这一工艺流程的高效运行对于集装箱行业的发展具有重要意义。
集装箱制造流程你们有没有见过那些大大的、方方正正的集装箱呀?它们就像一个个超级大的盒子,可以装好多好多东西呢。
今天呀,我就来给你们讲讲这些集装箱是怎么制造出来的。
我们得准备好制造集装箱的材料。
这就像是我们要搭积木,得先把积木找齐一样。
制造集装箱的材料主要是钢材,这些钢材可结实了。
就像盖房子的砖头一样,是构建集装箱的基础。
比如说,有的钢材像长长的手臂,会被用来做集装箱的框架,这样就能撑起整个集装箱的形状啦。
接下来呢,工人们就开始切割钢材。
想象一下,工人叔叔拿着像大剪刀一样的工具,把长长的钢材按照需要的长度和形状进行切割。
那声音就像是巨人在打大喷嚏,“哐哐哐”的。
切割好的钢材一块一块的,就像是被切好的面包片。
然后就是焊接啦。
焊接这个工作可神奇了。
工人叔叔会拿着一个像魔法棒一样的焊接工具,把切割好的钢材连接在一起。
在焊接的时候,会冒出好多小火花,一闪一闪的,就像小星星在跳舞。
通过焊接,集装箱的框架就一点点地搭建起来了。
这时候的集装箱框架就像一个还没有盖好的小房子的骨架。
再之后呢,就要给集装箱装上墙壁和地板啦。
墙壁和地板也是用钢材或者其他坚固的材料做成的。
就像给小房子装上墙壁和地面一样。
这些材料被一块一块地安装上去,就像给骨架穿上了厚厚的衣服。
还有一个很重要的部分就是给集装箱装上门。
这个门呀,就像房子的大门一样重要。
它得能够开关自如,而且要很牢固。
工人叔叔会仔细地把门锁还有门轴安装好,这样门就能好好地工作啦。
最后呀,要给集装箱刷上油漆。
油漆就像是给集装箱穿上了漂亮的外衣。
油漆的颜色各种各样,有的是蓝色,就像大海的颜色;有的是红色,像红红的苹果;还有的是绿色,像大树的颜色。
刷上油漆后,集装箱不仅变得漂亮了,而且还能防止生锈呢。
就这样,一个大大的集装箱就制造好啦。
这些集装箱被运到码头,然后装上船,就可以把各种各样的东西运到世界各地去了。
是不是很有趣呢?。
集装箱制造工序
集装箱制造是一个复杂而精密的过程,涉及多个工序和技术要求。
本文将详细介绍集装箱制造的工序和其主要步骤。
1. 材料准备
在集装箱制造的第一步,需要准备适当的材料和器具。
主要包
括钢板、焊接材料、涂料、密封件等。
这些材料的品质和适用性对
集装箱的质量有着重要的影响。
2. 钢板切割和成型
钢板是制造集装箱的重要材料之一。
它们需要进行切割和成型,以满足集装箱的尺寸和形状要求。
切割可以使用火焰切割、等离子
切割或激光切割技术进行,而成型可以通过冷弯、热弯、冲裁等工
艺实现。
3. 焊接和连接
钢板的切割和成型完成后,需要进行焊接和连接工序。
焊接包
括角焊、对接焊、焊缝打底等,以确保集装箱的牢固和密封性能。
连接则涉及到集装箱的各个部件的组装,如侧板、底板、屋面板等。
4. 表面处理和防腐
制造好的集装箱需要进行表面处理和防腐处理,以提高其耐久
性和外观质量。
表面处理包括喷砂、喷涂和抛丸等工艺,而防腐处
理则通过涂覆防锈漆和防锈剂等方式实现。
5. 配件安装和组装
在集装箱制造的最后阶段,需要安装和组装各种配件。
这包括
门锁、铰链、吊环、密封件等。
配件的安装需要严格按照规范进行,以确保集装箱的功能完善和安全性能。
总结
集装箱制造工序中,准备材料、钢板切割和成型、焊接和连接、表面处理和防腐、配件安装和组装是主要步骤。
这些工序在保证质
量和性能的同时,要严格遵循相关规范和标准,以满足用户的需求和要求。

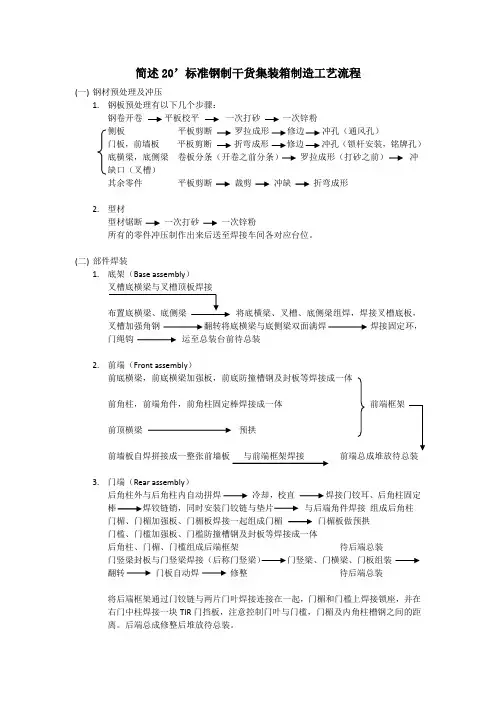

简述20’标准钢制干货集装箱制造工艺流程
(一)钢材预处理及冲压
1.钢板预处理有以下几个步骤:
钢卷开卷平板校平一次打砂一次锌粉
侧板平板剪断罗拉成形修边冲孔(通风孔)
门板,前墙板平板剪断折弯成形修边冲孔(锁杆安装,铭牌孔)底横梁,底侧梁卷板分条(开卷之前分条)罗拉成形(打砂之前)冲
缺口(叉槽)
其余零件平板剪断裁剪冲缺折弯成形
2.型材
型材锯断一次打砂一次锌粉
所有的零件冲压制作出来后送至焊接车间各对应台位。
(二)部件焊装
1.底架(Base assembly)
叉槽底横梁与叉槽顶板焊接
将底横梁、叉槽、底侧梁组焊,焊接叉槽底板,叉槽加强角钢翻转将底横梁与底侧梁双面满焊焊接固定环,
门绳钩运至总装台前待总装
2.前端(Front assembly)
前底横梁,前底横梁加强板,前底防撞槽钢及封板等焊接成一体
前角柱,前端角件,前角柱固定棒焊接成一体前端框架
前顶横梁预拱
前墙板自焊拼接成一整张前墙板与前端框架焊接
3.门端(Rear assembly)
后角柱外与后角柱内自动拼焊冷却,校直焊接门铰耳、后角柱固定
棒焊铰链销,同时安装门铰链与垫片与后端角件焊接组成后角柱
门楣、门楣加强板、门楣板焊接一起组成门楣门楣板做预拱
门槛、门槛加强板、门槛防撞槽钢及封板等焊接成一体
后角柱、门楣、门槛组成后端框架待后端总装
门竖梁封板与门竖梁焊接(后称门竖梁)门竖梁、门横梁、门板组装
翻转门板自动焊修整待后端总装
将后端框架通过门铰链与两片门叶焊接连接在一起,门楣和门槛上焊接锁座,并在
右门中柱焊接一块TIR门挡板,注意控制门叶与门槛,门楣及内角柱槽钢之间的距
离。
后端总成修整后堆放待总装。
4. 侧壁(Side assembly )
侧壁拼板
自动焊
将侧板与顶侧梁方管定位点焊
波纹焊 焊接顶侧梁固定绳环 修整 待总装 5. 顶板(Roof assembly )
顶板拼板 自动焊 修整 待总装
(三) 总装
1. 将底架放置与总装台上
2. 将门端与前端固定于总装台上
3. 将两侧壁吊至总装台
4. 将底侧梁、底侧梁、门楣、前顶横梁与角件焊接,门楣板、前顶横梁与顶侧梁焊接,
侧壁板与底侧梁、顶侧梁点焊定位
5. 焊接前后顶角加强板,盖顶板,顶板与顶侧梁点焊定位
(四) 总焊
(五) 油漆与美妆
1. 二次打砂及油漆
2.木地板与美妆。
