施工现场总平面图及塔吊的布置原则

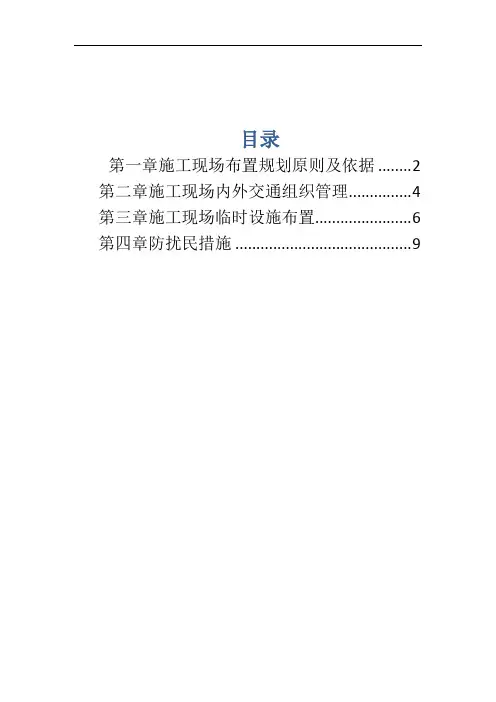

目录第一章施工现场布置规划原则及依据 (2)第二章施工现场内外交通组织管理 (4)第三章施工现场临时设施布置 (6)第四章防扰民措施 (9)第一章施工现场布置规划原则及依据1、规划原则根据xxx项目所处的地理位置，并结合xxx项目的场地现状实际特点，确定施工现场平面布置原则：（1）平面布置合理有序，统筹考虑各阶段的用地及场外相关用地的协调，减少对周围其他建筑使用功能的影响；（2）合理布置场区施工道路和各种临时材料堆放场区，保证运输方便通畅，减少二次搬运；（3）施工区划分和场地的确定符合工艺流程，减少施工中的相互干扰；（4）合理布置大型施工机械。

每个施工区的大型机械相对独立，保证满足施工需求。

（5）各种临时设施的布局和设置满足整个施工期间的管理和生产的需要，同时满足建设单位对安全、环境、消防等方面的管理要求；（6）整个施工现场的布置考虑到本工程特殊的地理位置，达到美观、环保的要求，同时达到招标文件要求；（7）施工现场的临时设施的搭建不得损坏测量控制网的测量标志，不得影响测量标志的通视条件；（8）建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“平时无积水，雨后退水快”的效果；（9）在施工现场的出入口按要求美化布置，大门明显处设置工程概况及管理人员名单标牌，在大门内设置施工现场总平面图，安全生产、消防保卫、环境保护和文明施工制度板，安全宣传标语、安全警告牌。

2、布置依据（1）依据甲方提供的建筑物总平面图，及其中提供的水、电等施工资源引入位置。

（2）国家、北京市相关的法律、法规以及招标文件的有关要求。

（3）依据本工程地理位置周围环境、建筑、结构等特点进行现场机械布置，以满足整个现场、施工过程的要求。

第二章施工现场内外交通组织管理针对本工程的地理位置，物资运输工作是保证工程顺利进展的重要环节，制定出科学合理、确实可行的物资运输解决方案，既有利于提高工作效率，同时减小对办公环境的影响，在有限的施工场地内尽可能满足施工需求。

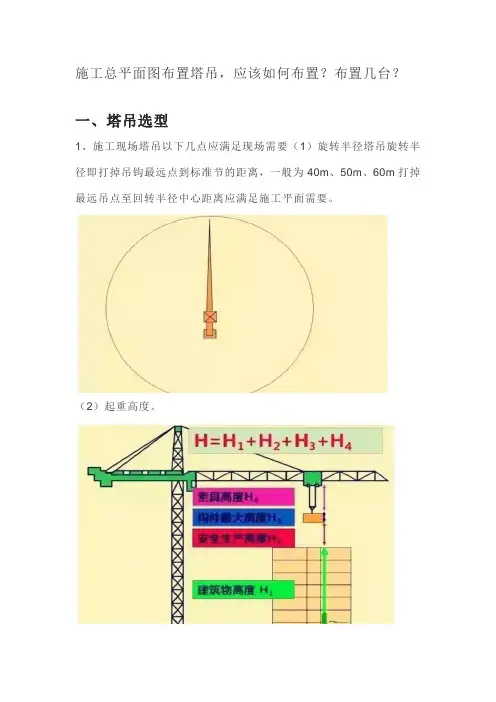

施工总平面图布置塔吊，应该如何布置？布置几台？一、塔吊选型1、施工现场塔吊以下几点应满足现场需要（1）旋转半径塔吊旋转半径即打掉吊钩最远点到标准节的距离，一般为40m、50m、60m打掉最远吊点至回转半径中心距离应满足施工平面需要。

（2）起重高度。

（3）起重量起重力矩等于起重量乘工作幅度。

起重量一般控制额定起重力矩的75%以下。

应该遵循综合考虑，择优选用的原则。

二、塔吊位置的选择。

1、满足塔吊覆盖面和供应面的要求。

（1）塔吊的旋转半径尽量覆盖到施工作业面。

（2）塔吊旋转半径内尽量不要有生活区或办公区域，否则生活区应当另外做安全防护。

（3）还应考虑后期施工电梯的位置。

切记。

2、外脚手架与标准节之间的距离。

3、群塔间的施工安全距离。

4、塔吊与高压电线的安全距离。

塔吊和架空线边线的最小安全距离塔吊和架空线边线的最小安全距离。

YD/T 2164.1-2010《电信基础设施共建共享技术要求第1部分：钢塔架》5.1.4中提到有关通信钢塔架与高压电线之间的安全距离要求(这个距离尽量越大越好)5、塔吊基础设置应满足要求。

（1）塔吊设置在基坑内，标准节避免与上部结构梁碰撞。

（2）塔吊布置正在地下室结构范围外避免与基础工程分部碰撞重叠。

6、满足塔吊后期安装扶墙规范要求。

（1）塔吊距离主体结构外立面的距离为3到4米。

（2）塔吊负责固定的位置及扶着杆的角度。

7、满足塔吊拆除的要求。

（1）塔吊后期拆卸时，在主体完工后，塔吊与主体能不碰撞自由落下。

（2）拆卸底层时汽车吊是否能进入？（3）出厂运输车辆是否能进入？三、总结塔吊起重机是在整个建筑工程施工中，对施工效率影响非常大的大型设备，塔吊选型定位是否合理，直接关系到整个工程的施工进度控制。

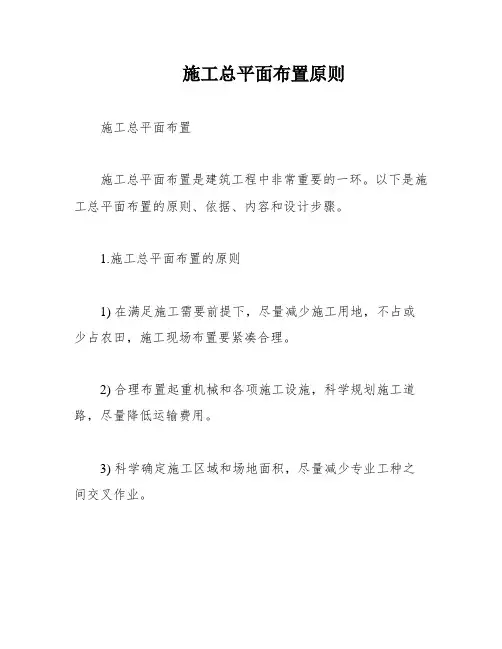

施工总平面布置原则施工总平面布置施工总平面布置是建筑工程中非常重要的一环。

以下是施工总平面布置的原则、依据、内容和设计步骤。

1.施工总平面布置的原则1) 在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

2) 合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

3) 科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

4) 尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

5) 各项施工设施布置都要满足有利生产、方便生活、安全防火和环境保护要求。

2.施工总平面布置的依据1) 建设项目建筑总平面图、竖向布置图和地下设施布置图。

2) 建设项目施工部署和主要建筑物施工方案。

3) 建设项目施工总进度计划、施工总质量计划和施工总成本计划。

4) 建设项目施工总资源计划和施工设施计划。

5) 建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3.施工总平面布置内容1) 建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

2) 全部拟建的建筑物、构筑物和其他基础设施的坐标网。

3) 为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

4) 建设项目施工必备的安全、防火和环境保护设施布置。

4.施工总平面图设计步骤1) 把场外交通引入现场。

在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

2) 确定仓库和堆场位置。

当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

建筑工程施工总平面图布置第1节施工现场平面布置一、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。

(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。

(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。

由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。

(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。

(5)临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

(6)本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。

(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。

(8)控制粉尘设施排污、废弃物处理的布置。

(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。

第2节生产生活临建规划一、施工围墙施工围墙按业主指定的范围搭设，本项目设六个施工大门，临街面围墙完善为景观式围墙。

二、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。

所有临时道路采用连砂石路面；材料堆场设连砂石地面。

三、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。

四、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品混凝土。

施工现场总平面布置1施工现场总平面布置原则本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下：1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。

2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。

在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。

3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。

4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。

5、合理布设施工临时用水、用电线路，保证工程顺利施工。

6、施工平面布置尽量减少对周围环境的破坏。

2施工总平面布置方案现场办公设施布置1、办公用房根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。

办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。

办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。

2、办公区域场地绿化为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。

3、办公区域形象设计标准（1）编制说明我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。

（2）现场形象工作计划1）保证行政办公用品及对外交流手段统一2）保证现场临建的标准、统一3）保证员工着装的统一（3）阶段性现场形象工作计划安排现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。

施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。

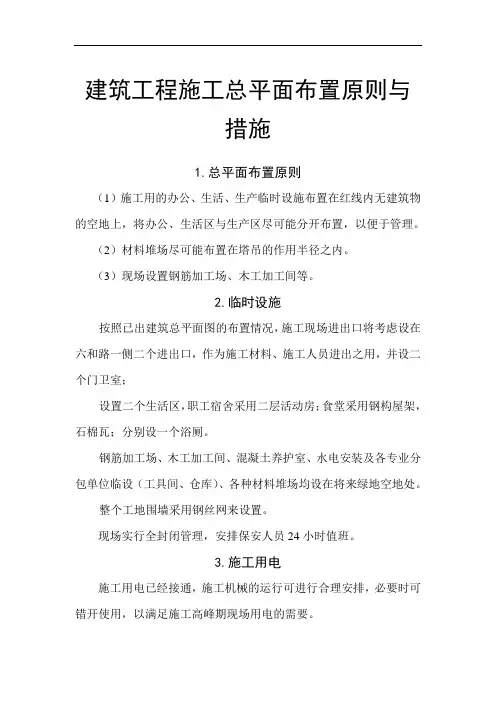

建筑工程施工总平面布置原则与措施1.总平面布置原则（1）施工用的办公、生活、生产临时设施布置在红线内无建筑物的空地上，将办公、生活区与生产区尽可能分开布置，以便于管理。

（2）材料堆场尽可能布置在塔吊的作用半径之内。

（3）现场设置钢筋加工场、木工加工间等。

2.临时设施按照已出建筑总平面图的布置情况，施工现场进出口将考虑设在六和路一侧二个进出口，作为施工材料、施工人员进出之用，并设二个门卫室；设置二个生活区，职工宿舍采用二层活动房；食堂采用钢构屋架，石棉瓦；分别设一个浴厕。

钢筋加工场、木工加工间、混凝土养护室、水电安装及各专业分包单位临设（工具间、仓库）、各种材料堆场均设在将来绿地空地处。

整个工地围墙采用钢丝网来设置。

现场实行全封闭管理，安排保安人员24小时值班。

3.施工用电施工用电已经接通，施工机械的运行可进行合理安排，必要时可错开使用，以满足施工高峰期现场用电的需要。

施工用电布置时，将生活、办公用电与生产用电分开。

主要施工机械设置专用配电箱。

各楼层设两只配电箱。

为防止突然停电造成施工隐患，现场配备二台备用柴油发电机，可在紧急时刻提供200KV A电量，以确保施工顺利进行。

施工用电线路采用三相五线制。

工程开工前编制详细的专题施工用电方案。

施工用电通过总电箱，用70mm2铜线引到配电箱。

电线根据现场具体情况，采用排列电杆架空和埋地相结合的形式进行敷设。

4.施工用水现场已配备了水源。

沿场地周边敷设Φ50水管，并使之形成环网，便于管网修理。

每隔30m左右设一个水龙头。

利用地下室或附近河道作为临时储水池，通过高扬程水泵向上部结构提供施工用水和消防用水。

上部结构施工时，每层设置水龙头，设管附在主体结构上垂直向上敷设。

5.场地排水在场地周边设置排水明沟网，排水沟坡度为0.2%，沟底和侧壁用水泥砂浆粉平，排水沟穿过施工道路时在路下埋设φ600瓦筒。

在场地角部设置砖砌集水井，中间设置过渡井，内外用水泥砂浆粉光，井底标高根据实际情况确定。

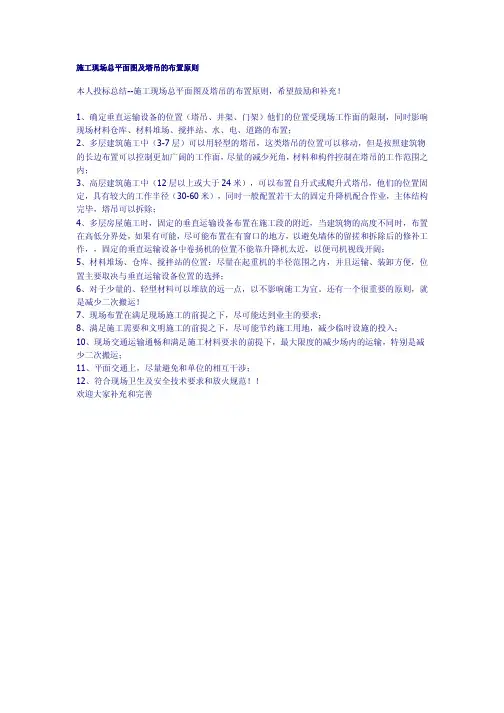

施工现场总平面图及塔吊的布置原则
本人投标总结--施工现场总平面图及塔吊的布置原则，希望鼓励和补充！
1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；
2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；
3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；
4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；
5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；
6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。

还有一个很重要的原则，就是减少二次搬运！
7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；
8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；
10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；
11、平面交通上，尽量避免和单位的相互干涉；
12、符合现场卫生及安全技术要求和放火规范！！
欢迎大家补充和完善。

施工现场平面布置图的布置原则有哪些？
1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入口交通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

施工总平面布置英文词条名：1．施工总平面布置的原则（1）在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

（2）合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

（3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

（4）尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

（5）各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护要求。

2．施工总平面布置的依据（1）建设项目建筑总平面图、竖向布置图和地下设施布置图。

（2）建设项目施工部署和主要建筑物施工方案。

（3）建设项目施工总进度计划、施工总质量计划和施工总成本计划。

（4）建设项目施工总资源计划和施工设施计划。

（5）建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3．施工总平面布置内容（1）建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网。

（3）为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

（4）建设项目施工必备的安全、防火和环境保护设施布置。

4．施工总平面图设计步骤（1）把场外交通引入现场在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

（2）确定仓库和堆场位置当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

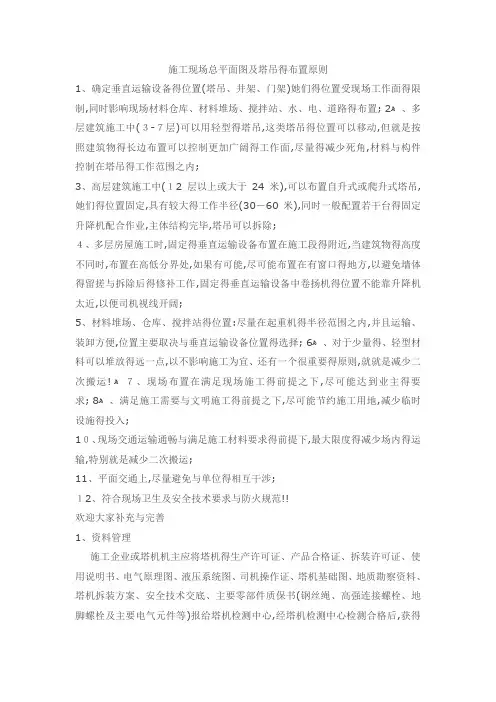

施工现场总平面图及塔吊得布置原则1、确定垂直运输设备得位置(塔吊、井架、门架)她们得位置受现场工作面得限2、多制,同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路得布置;ﻫ层建筑施工中(３-７层)可以用轻型得塔吊,这类塔吊得位置可以移动,但就是按照建筑物得长边布置可以控制更加广阔得工作面,尽量得减少死角,材料与构件控制在塔吊得工作范围之内;3、高层建筑施工中(１2层以上或大于24米),可以布置自升式或爬升式塔吊,她们得位置固定,具有较大得工作半径(30－60米),同时一般配置若干台得固定升降机配合作业,主体结构完毕,塔吊可以拆除;４、多层房屋施工时,固定得垂直运输设备布置在施工段得附近,当建筑物得高度不同时,布置在高低分界处,如果有可能,尽可能布置在有窗口得地方,以避免墙体得留搓与拆除后得修补工作,固定得垂直运输设备中卷扬机得位置不能靠升降机太近,以便司机视线开阔;5、材料堆场、仓库、搅拌站得位置:尽量在起重机得半径范围之内,并且运输、6、对于少量得、轻型材装卸方便,位置主要取决与垂直运输设备位置得选择;ﻫ料可以堆放得远一点,以不影响施工为宜、还有一个很重要得原则,就就是减少二次搬运!ﻫ７、现场布置在满足现场施工得前提之下,尽可能达到业主得要8、满足施工需要与文明施工得前提之下,尽可能节约施工用地,减少临时求;ﻫ设施得投入;1０、现场交通运输通畅与满足施工材料要求得前提下,最大限度得减少场内得运输,特别就是减少二次搬运;11、平面交通上,尽量避免与单位得相互干涉;１2、符合现场卫生及安全技术要求与防火规范!!欢迎大家补充与完善1、资料管理施工企业或塔机机主应将塔机得生产许可证、产品合格证、拆装许可证、使用说明书、电气原理图、液压系统图、司机操作证、塔机基础图、地质勘察资料、塔机拆装方案、安全技术交底、主要零部件质保书(钢丝绳、高强连接螺栓、地脚螺栓及主要电气元件等)报给塔机检测中心,经塔机检测中心检测合格后,获得安全使用证,以及安装好以后同项目经理部得交接记录,同时在日常使用中要加强对塔机得动态跟踪管理,作好台班记录、检查记录与维修保养记录(包括小修、中修、大修)并有相关责任人签字,在维修得过程中所更换得材料及易损件要有合格证或质量保证书,并将上述材料及时整理归档,建立一机一档台帐。

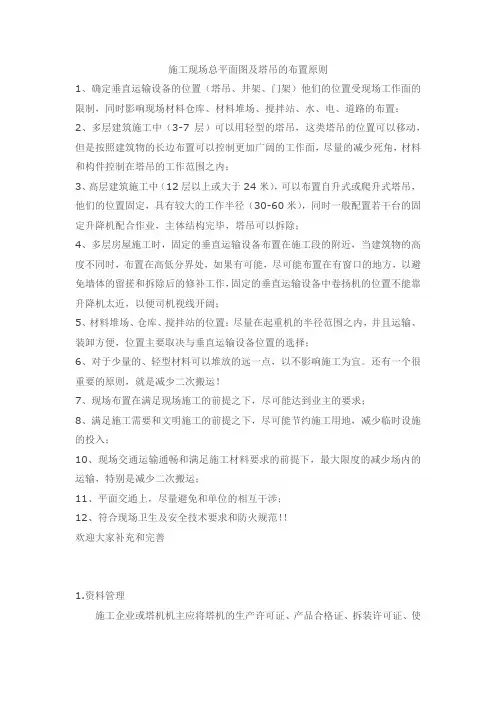

施工现场总平面图及塔吊的布置原则1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干台的固定升降机配合作业，主体结构完毕，塔吊可以拆除；4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。

还有一个很重要的原则，就是减少二次搬运！7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；11、平面交通上，尽量避免和单位的相互干涉；12、符合现场卫生及安全技术要求和防火规范！！欢迎大家补充和完善1.资料管理施工企业或塔机机主应将塔机的生产许可证、产品合格证、拆装许可证、使用说明书、电气原理图、液压系统图、司机操作证、塔机基础图、地质勘察资料、塔机拆装方案、安全技术交底、主要零部件质保书（钢丝绳、高强连接螺栓、地脚螺栓及主要电气元件等）报给塔机检测中心，经塔机检测中心检测合格后，获得安全使用证，以及安装好以后同项目经理部的交接记录，同时在日常使用中要加强对塔机的动态跟踪管理，作好台班记录、检查记录和维修保养记录（包括小修、中修、大修）并有相关责任人签字，在维修的过程中所更换的材料及易损件要有合格证或质量保证书，并将上述材料及时整理归档，建立一机一档台帐。

建筑施工现场总平面布置原则
（1）场地布置必须满足国家、省、市以及施工合同的有关要求。

（2）按照施工部署确定的施工区域划分和施工顺序，合理布置大型施工机械，每个施工区的大型机械相对独立，保证满足施工的需求。

（3）按施工部署确定的施工区域划分，统筹协调各施工区料场和加工场的布置，使之符合工艺流程，并且各施工区料场和加工场相对独立，减少施工中的相互干扰。

（4）各施工区料场和加工区尽量布置在垂直运输机械设备工作范围内，以减少二次运输。

（5）合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。

（6）临时设施的布置满足整个施工期间的管理和生产的需要，同时满足安全、环境、消防等方面的管理要求。

（7）整个施工现场的布置达到美观的要求。

（8）服从管理方的统一协调，合理布置生产生活用地，尽量避免或少占用工程用地，减少临时设施搬迁带来的成本增加。

（9）减少场地硬化面积，增加绿化面积，降低成本、美化环境。

（10）为便于现场施工管理，现场进行封闭式施工。

施工现场平面布置平面分区与总图布置：1.施工平面布置应严格控制在建筑红线之内。

2.开挖线3m范围内禁止布置任何设施3.平面布置要紧凑合理，尽量减少施工用地。

4.办公区、生活区、施工作业区应分区设置并隔离设置，并设置导向标识。

5.办公区、生活区宜位于建筑物的坠落半径和塔吊等机械的工作半径之外。

*建筑物坠落半径：根据国家标准规定，高处作业划分为四个等级：1、高业高度在2-5m时，划定为一级高处作业，其坠落半径为3m。

2、高处作业高度在5-15m时，划定为二级高处作业，其坠落半径为4m。

3、高处作业高度在15-30m时，划定为三级高处作业，其坠落半径为5m。

4、高处作业高度大于30m时，划定为特级高处作业，其坠落半径为6m。

因场地条件限制不能满足本条规定时，应采取设置防护网和警示标志等防护措施。

6.临时建筑与架空明设的用电线路之间应保持安全距离。

*安全距离不低于4m。

*临时用电架空线路距地不低于4m，距行车道不低于7m。

7.生活用房宜集中建设、成组布置，并宜设置室外活动区域。

8.办公区应设置办公用房、停车场、宣传栏、密闭式垃圾收集容器等设施。

9.厨房、卫生间宜设置在主导风向的下风侧。

*施工场地主导风向取决于当地气象条件。

临时建筑布置：1.临时建筑外窗可开启面积不应小于整窗面积的30％，并应有良好的气密性、水密性和保温隔热性能。

办公用房和宿舍的窗地面积比不宜小于1/7。

2.临时建筑地面应采取防水、防潮、防虫等措施，且应至少高出室外地面150mm。

临时建筑周边应排水通畅、无积水。

3.办公用房：室内净高不应低于2.5米，办公室的人均使用面积不宜小于4m2，会议室使用面积不宜小于30m2。

4.生活用房：宿舍内应保证必要的生活空间，人均使用面积不宜小于2.5m2，室内净高不应低于2.5m。

每间宿舍居住人数不宜超过16人。

食堂与厕所、垃圾站等污染源的距离不宜小于15m，且不应设在污染源的下风侧。

厕所的厕位设置应满足男厕每50人、女厕每25人设1个蹲便器，男厕每50人设1m长小便槽的要求。

施工现场总平面图布置原则1、布置原则1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

2、布置内容2.1、拟建的建筑物或构筑物，以及周围的重要设施。

2.2、施工用的机械设备固定位置。

2.3、施工运输道路。

2.4、临时水源、电源位置及铺设线路。

2.5、施工用生产性、生活性设施（加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等）。

3、布置步骤。

施工总平面图施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.一、施工总平面图设计的内容（一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1）施工用地范围，施工用的各种道路；（2）加工厂、制备站及有关机械的位置；（3）各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4）行政管理房、宿舍、文化生活福利建筑等;（5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(6)机械站、车库位置;（7)一切安全、消防设施位置。

（三）永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变.在这种情况下,应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则（1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用,保证运输方便通畅。

(3）施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4）充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用。

（5)各种生产生活设施应便于工人的生产生活.（6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据（1）各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

（2)建设地区的自然条件和技术经济条件。

（3）建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

施工现场总平面布置1.施工现场总平面布置原则根据本工程的实际特点，施工现场总平面布置原则如下：1.场地布置必须满足国家.北京市以及招标文件的有关要求。

2.按照施工部署确定的施工区域划分和施工顺序，合理布置大型施工机械，保证满足施工的需求。

3.各施工区料场和加工区尽量布置在垂直运输机械设备作业范围内，以减少二次运输。

4.合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。

临时设施的布置应能满足整个施工期间的管理和生产的需要，同时满足安全.环境.消防等方面的管理要求。

5.整个施工现场的布置考虑“文明施工.保护环境”的理念，合理增加绿化面积，降低成本.美化环境。

达到美观的要求。

2.生产生活设施布置（一）搭设原则施工场地布置须考虑下述施工设施的合理布置，临时生产设施.施工用材料堆放场地.施工场地的水平运输和垂直运输，临时设施，施工临时道路，临时用水.临时用电.施工场地的排水等。

具体的布置原则为：（1）适应各施工阶段的生产需要，利于施作业业；（2）临时设施位置不占用室外道路等施工面；（3）避免或减少对周围环境和市政设施的影响；（4）交通通畅，尽量减少材料的二次运输；（5）符合安全生产的要求，利于创造一个整洁文明的施工环境；（6）遵循节约原则，降低施工生产的成本。

（7）根据关于文明施工的规则，施工现场和施工办公生活区都要用彩钢板围挡，其高度不小于2.0m。

（二）生产设施布置现场的大型机械主要为垂直运输机械，主楼采用一台双笼电梯，附楼采用一架龙门架作为垂直运输工具。

临时用水由临时生活区的供水点引出，用国标DN150的镀锌钢管，并在生活区和办公区的各设消防支管，临时生活用水用ф20的镀锌钢管引入并在用水点安装水龙头，满足日常生活用水。

施工现场用镀锌钢管引入后，在每个加工区设消防栓，同时在施工区，每个区域各设两个消防支管，满足消防和施工用水的需要。

临时施工用电是由临建场区内的变压器引出，在临近位置设总配电箱，按照施工临时用电的规范规则，三级配电两极保护，前期进行施工用电量的负荷计算，计算出施工高峰期的临时用电负荷。

施工总平面、现场临时设施布置一、施工现场平面布置原则1、要满足施工需要，方便施工管理，确保施工质量、安全、进度和环保的要求。

2、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地的规划，将对交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。

3、处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和堵车现象发生。

4、场地布置遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

二、施工总平面图布置图1、现场临时设施布置情况施工现场各种临时设施分别布置在施工现场内，现场主要设置办公区；大型工具堆放区、加工区；材料堆放区；搅拌站以及水泥库等设施。

3、办公区办公区设置项目经理办公室、项目部办公室等。

4、周转材料堆场5、生活居住区生活区设食堂，内配冰柜、蒸箱、炉灶等设施。

炉灶采用燃气炉灶，满足施工人员用餐。

6、施工主要机具、设备布置方案按总体部署及施工进度的要求，购置和配备必须的施工机械，解决施工中运输加工任务。

7、施工现场临时用电方案根据建设单位提供的电源及水源，于现场一侧设立配电间，按平面布置，将平面与立面施工用电分开布置。

生活区分办公照明和宿舍照明用电，生产区用电分两路，一路为机械用电，一路为现场施工照明。

8、施工现场临时用水方案根据建设单位提供的施工用水，为满足各施工段、生活区的使用，进行了平面分点布置。

配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。

现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

9、施工现场临时排水方案施工区域排水：本工程各施工阶段的施工排水都统一安排，一次性投资，在每个建筑单体的四周都设置排水沟，在临时施工道路的两侧设置排水明沟及窨井，污水经沉淀后排入下水道。

10、施工现场临时消防方案消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因此必须经过周密合理的考虑。

施工现场平面布置一、施工现场平面布置原则本工程主要施工项目包括道路、交通、排水、给水、再生水、照明、热力等工程，总体布设原则如下：1、合理安排施工程序，进行施工场地规划，将施工对周边交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大。

2、施工总平面布置总体上坚持阶段性、适用性、灵活性特点。

3、现场布置既要满足施工要求，方便施工管理，又要确保施工质量、安全、进度和环保的要求。

4、施工现场布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地。

5、场地布置遵循“三防”原则，防火、防水、防盗设施齐全，布置合理，消除不安定因素。

6、施工现场实行“三区”（作业区、材料区、生活区）隔离。

三区设置符合安全标准，标识清楚醒目。

根据施工工序及现场情况布置各工种作业加工棚，以便于施工操作。

现场办公室设置在明显位置，设施符合施工条件要求，做到各项管理制度齐全、上墙。

7、排水施工时采用围挡进行施工现场围蔽，围挡占地保证符合业主要求及规划占地要求，布设时，考虑尽可能地避免材料二次倒运，避免场内道路进行多次迁改，电、水管线埋设符合标准规范。

8、现场施工用电与用水情况执行国家及天津市标准规范，做到安全用电，安全施工，节约水电资源。

二、施工现场平面布置根据现场情况，现场计划采用围挡进行封闭，并修建一条施工进出场道路，与周边现状道路连接贯通。

在道路南侧空地上设置项目部及施工人员住宿，同时根据施工总体安排及划分，在现场设置各类原材料存放区及加工区，确保施工区域与住宿区域相隔离。

1、现场围闭及施工路修建施工场地，现场采用半封闭式管理，对施工占用场地采用专用围挡连续固定设置，并在进出口设置警示标志标牌。

在工地进出口设冲车台，冲车台下设排水沟，冲车废水通过沉淀池处理后再对外排放。

2、项目部及民工生活区建设（1）、项目部布置项目经理部采用单层彩板房结构，占地面积约3000m2，主要设置项目各领导办公室、各科室办公室、会议室、驻地监理办公室以及业主代表办公室等。

施工总平面、现场临时设施布置一、施工现场平面布置原则1、平面布置随着工程施工进度而进行布置和安排，阶段平面布置要与该阶段施工重点相适应（根据各个施工阶段进行施工平面布置图的绘制，待确定西侧须修路范围后再进行施工平面布置图的更新）。

2、在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置；在满足施工要求的前提下布置紧凑，少占地，不挤占交通道路。

3、最大限度地缩短场内运输距离，施工材料堆放应尽量设在建筑物周边附近，以减少发生二次搬运为原则。

中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。

4、在满足施工需要的前提下，临时设施的工程量应该是最小，以降低临时工程费。

临时设施布置应利于办公、生产和生活，减少施工人员的往返时间。

5、施工现场平面布置应结合创建文明施工工地进行综合考虑，充分考虑劳动保护、环境保护、技术安全、防火要求等，并为其打好基础，严格执行上级有关文明施工的各类文件规定，做到现场四周围档稳固美观，施工道路硬化平坦，物资材料堆放整齐有序，标牌醒目禁令明显，办公设施整洁干净，管理规范、安全达标。

6、电源、电线敷设要避开人员流量大的道路及现场出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

7、本工程应着重加强现场安全管理力度，严格按照我公司的《项目安全管理手册》的要求进行管理。

8、本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序、合理的状态。

9、按要求布置控制粉尘设施、排污、废弃物处理、机噪声设施等。

10、施工现场设置便于大型运输车辆通行的道路，并保证其畅通和路基的可靠。

二、施工总平面布置图1、施工现场准备计划安排：1.1 现场围护施工现场周围设置实体铁皮围墙，以实现封闭式独立管理。

围墙表面形象符合业主及当地政府要求，满足现场安全保卫和美观的要求。

1.2 大门及门卫室施工现场布置1个大门作为施工人员及运输车辆出入口；暂定设置8m×2m钢质大门；在大门出入口洗车池处设沉淀池，污水沉淀后二次利用。
