结合工程实例浅谈井字梁结构设计的体会

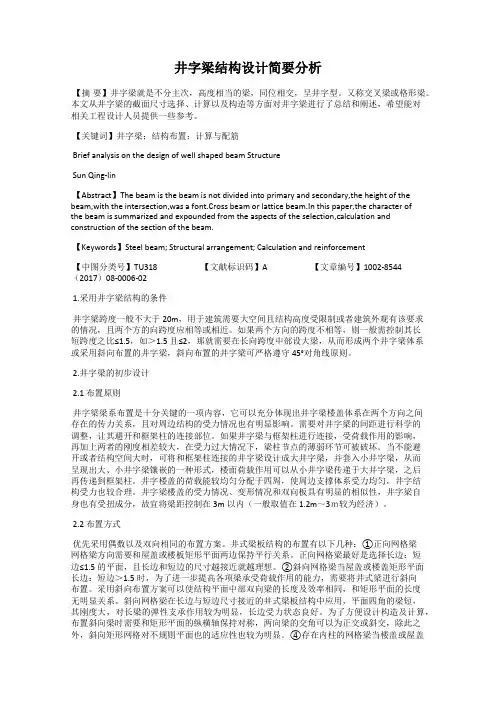

井字梁结构设计简要分析【摘要】井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。

又称交叉梁或格形梁。

本文从井字梁的截面尺寸选择、计算以及构造等方面对井字梁进行了总结和阐述，希望能对相关工程设计人员提供一些参考。

【关键词】井字梁；结构布置；计算与配筋Brief analysis on the design of well shaped beam StructureSun Qing-lin【Abstract】The beam is the beam is not divided into primary and secondary,the height of the beam,with the intersection,was a font.Cross beam or lattice beam.In this paper,the character ofthe beam is summarized and expounded from the aspects of the selection,calculation and construction of the section of the beam.【Keywords】Steel beam; Structural arrangement; Calculation and reinforcement【中图分类号】TU318【文献标识码】A【文章编号】1002-8544（2017）08-0006-021.采用井字梁结构的条件井字梁跨度一般不大于20m，用于建筑需要大空间且结构高度受限制或者建筑外观有该要求的情况，且两个方的向跨度应相等或相近。

如果两个方向的跨度不相等，则一般需控制其长短跨度之比≤1.5，如＞1.5且≤2，那就需要在长向跨度中部设大梁，从而形成两个井字梁体系或采用斜向布置的井字梁，斜向布置的井字梁可严格遵守45°对角线原则。

浅谈井字梁结构的设计井字梁结构优缺点浅谈井字梁结构的设计摘要：在建筑物大点开间的情况下，井字梁楼盖是较常用的形式之一。

本文简单的介绍了井字梁结构的特点、布置形式以及井字梁结构设计的一些原则。

关键字：井字梁；布置形式；设计原则；配筋要求；布置形式Abstract: In the case of building large standard width of a room, cross beam floor is one of the more ly used form. This paper introduces the characteristics, grid-beamstructure arrangement and the grid-beam structure design principles.Key words: cross beam; layout; design principles; reinforcement layout requirements;1，井字梁结构的特点井字梁结构由钢筋混凝土双向衍伸而来。

双向盖板是受弯构件，当其跨度增加时，相应板厚也随之加大，随着双向板板厚增加到一定程度时，其半圆形的受拉区混凝土会铸铁被拉裂。

为了避免这种情况发生，一般在设计选择挖去受拉区的一部分混凝土，然后钢架把受拉区的钢筋聚集在几条线上，此时的双向板便释放出来了井字梁。

井字梁的双向梁具有等高的特征，各方向梁之间协同工作，共同承担楼面载荷，因而不具良好的空间整体性。

井字梁适用于于层高、跨度明确要求较高的工程。

玻璃幕墙井字梁美观规则的梁格和顶棚会增加工程的美感和整体感。

2，井字梁的布置形式正向网格梁，网格梁的方向与屋盖或楼板矩形平面两边相平行。

正向网格梁适用于长边与短边之比不大于1.5的平面，吻合且长边与短边尺寸越接近越好。

斜向网格梁，当屋盖或楼盖矩形平面长边与短边之比大于 1.5时，为提高这两项梁承受承受荷载的效率，应将井字梁斜向布置。

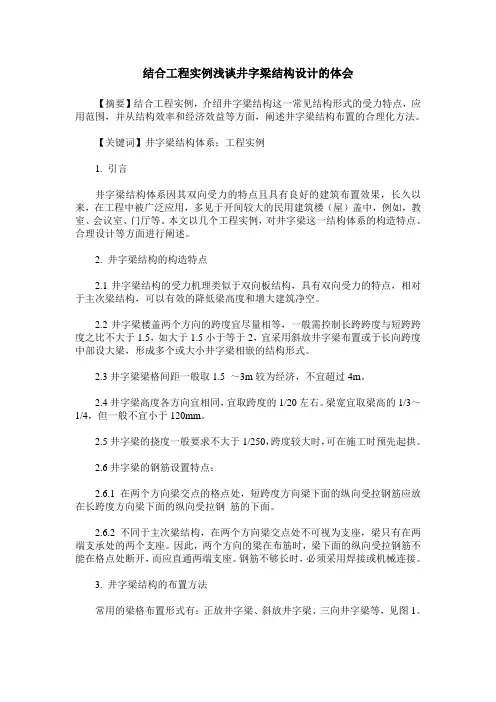

结合工程实例浅谈井字梁结构设计的体会【摘要】结合工程实例，介绍井字梁结构这一常见结构形式的受力特点，应用范围，并从结构效率和经济效益等方面，阐述井字梁结构布置的合理化方法。

【关键词】井字梁结构体系；工程实例1. 引言井字梁结构体系因其双向受力的特点且具有良好的建筑布置效果，长久以来，在工程中被广泛应用，多见于开间较大的民用建筑楼（屋）盖中，例如，教室、会议室、门厅等。

本文以几个工程实例，对井字梁这一结构体系的构造特点、合理设计等方面进行阐述。

2. 井字梁结构的构造特点2.1井字梁结构的受力机理类似于双向板结构，具有双向受力的特点，相对于主次梁结构，可以有效的降低梁高度和增大建筑净空。

2.2井字梁楼盖两个方向的跨度宜尽量相等，一般需控制长跨跨度与短跨跨度之比不大于1.5，如大于1.5小于等于2，宜采用斜放井字梁布置或于长向跨度中部设大梁，形成多个或大小井字梁相嵌的结构形式。

2.3井字梁梁格间距一般取1.5 ～3m较为经济，不宜超过4m。

2.4井字梁高度各方向宜相同，宜取跨度的1/20左右。

梁宽宜取梁高的1/3～1/4，但一般不宜小于120mm。

2.5井字梁的挠度一般要求不大于1/250，跨度较大时，可在施工时预先起拱。

2.6井字梁的钢筋设置特点：2.6.1在两个方向梁交点的格点处，短跨度方向梁下面的纵向受拉钢筋应放在长跨度方向梁下面的纵向受拉钢筋的下面。

2.6.2不同于主次梁结构，在两个方向梁交点处不可视为支座，梁只有在两端支承处的两个支座。

因此，两个方向的梁在布筋时，梁下面的纵向受拉钢筋不能在格点处断开，而应直通两端支座。

钢筋不够长时，必须采用焊接或机械连接。

3. 井字梁结构的布置方法常用的梁格布置形式有：正放井字梁、斜放井字梁、三向井字梁等，见图1。

4. 工程实例4.1工程1。

某大学实验综合楼为9层框架结构，楼层恒载6.0Kn/m2，活载3.0Kn/m2。

首层层高5m，其他各层层高3.9m。

从2层起，每层设置2个较大的课室，轴线尺寸约为12.04mx14m。

钢筋混凝土井字梁在建筑领域中，钢筋混凝土井字梁是一种常见且重要的结构形式。

它以其独特的力学性能和布局特点，在众多建筑项目中发挥着关键作用。

要理解钢筋混凝土井字梁，首先得明白什么是梁。

梁在建筑结构中，就像是人体的骨骼一样，承担着支撑和传递荷载的重要任务。

而井字梁，则是一种由相交的梁组成的如同“井”字形状的结构。

钢筋混凝土井字梁的优点众多。

其一，它能够提供较大的室内空间，因为其梁格布置较为规整，使得室内的净空能够得到更有效的利用。

这对于一些对空间要求较高的场所，如商场、展厅等，具有极大的吸引力。

其二，井字梁的受力性能相对较好。

它通过纵横交错的梁共同承担荷载，使得荷载能够更加均匀地分布，从而减小了单个梁的受力，提高了整个结构的稳定性和安全性。

其三，在外观上，井字梁可以营造出一种简洁、大气的视觉效果，增加建筑的美观性。

从设计的角度来看，钢筋混凝土井字梁的设计需要考虑多方面的因素。

首先是荷载的计算。

这包括恒载（如结构自重）和活载（如人员、家具、设备等的重量）。

准确计算荷载是保证井字梁设计安全可靠的基础。

其次，梁的尺寸和配筋设计至关重要。

梁的高度、宽度以及钢筋的配置数量和规格，都需要根据计算结果和规范要求进行合理确定。

同时，还需要考虑混凝土的强度等级、钢筋的强度等级等材料性能参数。

在施工过程中，钢筋混凝土井字梁也有一定的技术要求。

钢筋的绑扎必须牢固、准确，以确保其在受力时能够发挥应有的作用。

混凝土的浇筑质量直接影响到梁的强度和耐久性。

要保证混凝土的配合比正确，浇筑过程中振捣密实，避免出现蜂窝、麻面等质量缺陷。

而且，在施工过程中，还需要注意模板的支撑和拆除，以防止梁的变形和裂缝的产生。

钢筋混凝土井字梁在实际工程中的应用非常广泛。

在多层和高层建筑中，它可以用于楼盖结构，为上层建筑提供稳定的支撑。

在大型工业厂房中，井字梁可以承受较大的设备荷载和屋面荷载。

在桥梁工程中，也能看到井字梁的身影，为桥梁的跨越提供有力的保障。

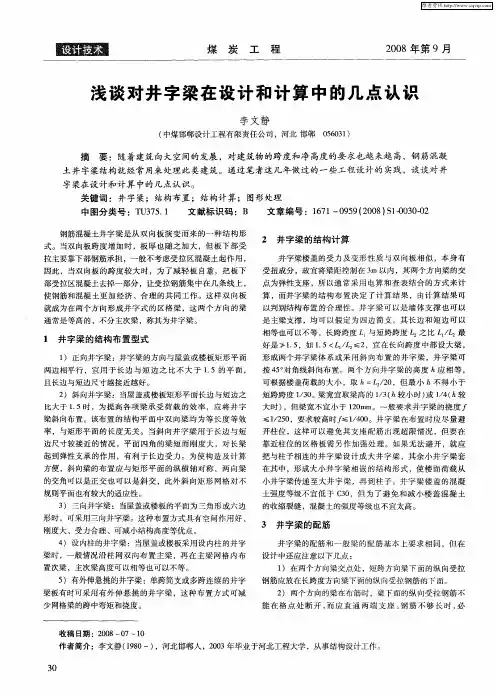

63科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008NO .27SC I ENCE &TECH NO LOG Y I NFOR M A TI O N 工业技术随着我国建筑业的蓬勃发展,井字梁结构形式在工业与民用建筑中得到了较为广泛的应用,如在礼堂、宾馆及商场等一些大型公共建筑人口大厅中常被采用。

结构为交叉梁系,受力合理,截面高度明显低于单跨梁,故可降低层高、节约钢材,技术经济效益显著。

井字梁的设计也是工程设计人员经常遇到且又必须掌握的内容,下面就对几个常见问题进行探讨。

1钢筋混凝土井字梁的平面布置方式钢筋混凝土井字梁的平面布置方式一般可分为以下五种。

1.1正交井字梁正交井字梁的方向与屋盖或楼盖的矩形平面的两边应相互平行,其长边与短边之比不应大于1.5,且长边与短边尺寸越接近越好。

1.2斜交井字梁当屋盖或楼盖的矩形平面的长边与短边之比大于1.5时,为提高梁承受荷载的能力,可将井字梁斜向布置。

该布置的平面结构中,中部井字梁均为等长度等受力,与矩形平面的长度无关。

当斜交井字梁用于长边与短边尺寸较接近的情况时,由于平面四角的井字梁长度短而刚度大,对中部长井字梁起到弹性支承的作用,从而有利于长边受力。

为计算方便,从构造上要求,斜交井字梁的布置应与矩形平面的纵横轴对称,两个方向的梁的交角可以是正交也可以是45度对角线斜交。

因而斜交井字梁对不规则的屋盖或楼盖平面有较大的适应性。

1.3三向井字梁当楼盖或屋盖的平面为三角形或六边形时,可采用三向井字梁。

这种布置方式具有空间作用好、受力合理、刚度大、可减小结构高度等优点。

1.4设有内柱的井字梁当楼盖或屋盖采用设有内柱的井字梁时,一般情况可沿柱网双向布置主梁,再在主梁网格内布置次梁,主次梁高度可以相等也可以不等。

1.5设有外伸悬挑部分的井字梁单跨简支或多跨连续的井字梁有时可设有外伸悬挑部分。

该种布置方式可减少井字梁的跨中弯矩和挠度。

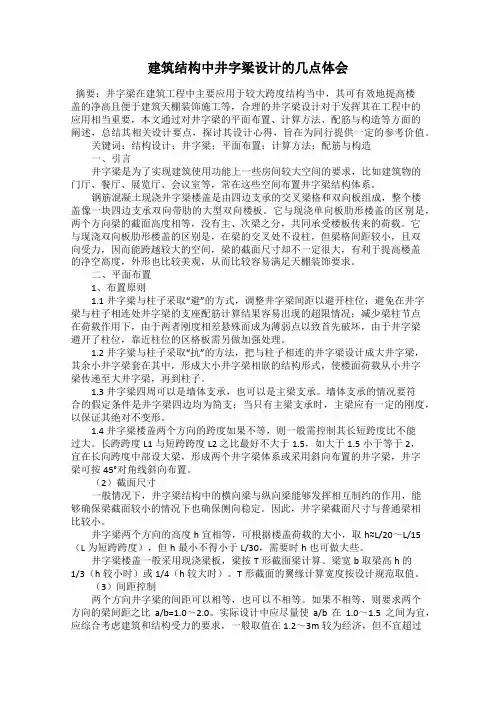

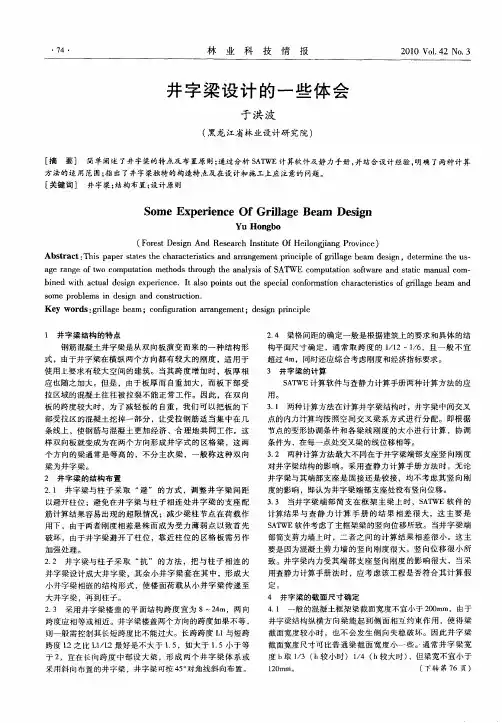

建筑结构中井字梁设计的几点体会摘要：井字梁在建筑工程中主要应用于较大跨度结构当中，其可有效地提高楼盖的净高且便于建筑天棚装饰施工等，合理的井字梁设计对于发挥其在工程中的应用相当重要，本文通过对井字梁的平面布置、计算方法、配筋与构造等方面的阐述，总结其相关设计要点，探讨其设计心得，旨在为同行提供一定的参考价值。

关键词：结构设计；井字梁；平面布置；计算方法；配筋与构造一、引言井字梁是为了实现建筑使用功能上一些房间较大空间的要求，比如建筑物的门厅、餐厅、展览厅、会议室等，常在这些空间布置井字梁结构体系。

钢筋混凝土现浇井字梁楼盖是由四边支承的交叉梁格和双向板组成，整个楼盖像一块四边支承双向带肋的大型双向楼板。

它与现浇单向板肋形楼盖的区别是，两个方向梁的截面高度相等，没有主、次梁之分，共同承受楼板传来的荷载。

它与现浇双向板肋形楼盖的区别是，在梁的交叉处不设柱，但梁格间距较小，且双向受力，因而能跨越较大的空间，梁的截面尺寸却不一定很大，有利于提高楼盖的净空高度，外形也比较美观，从而比较容易满足天棚装饰要求。

二、平面布置1、布置原则1.1 井字梁与柱子采取“避”的方式，调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下，由于两者刚度相差悬殊而成为薄弱点以致首先破坏，由于井字梁避开了柱位，靠近柱位的区格板需另做加强处理。

1.2 井字梁与柱子采取“抗”的方法，把与柱子相连的井字梁设计成大井字梁，其余小井字梁套在其中，形成大小井字梁相嵌的结构形式，使楼面荷载从小井字梁传递至大井字梁，再到柱子。

1.3 井字梁四周可以是墙体支承，也可以是主梁支承。

墙体支承的情况要符合的假定条件是井字梁四边均为简支；当只有主梁支承时，主梁应有一定的刚度，以保证其绝对不变形。

1.4 井字梁楼盖两个方向的跨度如果不等，则一般需控制其长短跨度比不能过大。

长跨跨度L1与短跨跨度L2之比最好不大于1.5，如大于1.5小于等于2，宜在长向跨度中部设大梁，形成两个井字梁体系或采用斜向布置的井字梁，井字梁可按45°对角线斜向布置。

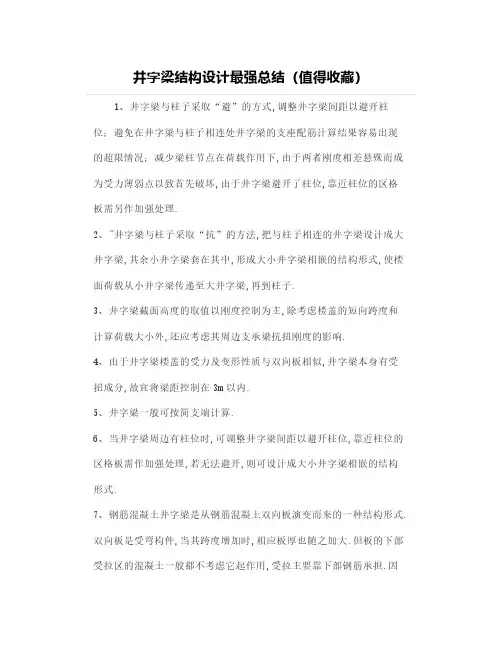

井字梁结构设计最强总结（值得收藏）1、井字梁与柱子采取“避”的方式,调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下,由于两者刚度相差悬殊而成为受力薄弱点以致首先破坏,由于井字梁避开了柱位,靠近柱位的区格板需另作加强处理.2、"井字梁与柱子采取“抗”的方法,把与柱子相连的井字梁设计成大井字梁,其余小井字梁套在其中,形成大小井字梁相嵌的结构形式,使楼面荷载从小井字梁传递至大井字梁,再到柱子.3、井字梁截面高度的取值以刚度控制为主,除考虑楼盖的短向跨度和计算荷载大小外,还应考虑其周边支承梁抗扭刚度的影响.4、由于井字梁楼盖的受力及变形性质与双向板相似,井字梁本身有受扭成分,故宜将梁距控制在3m以内.5、井字梁一般可按简支端计算.6、当井字梁周边有柱位时,可调整井字梁间距以避开柱位,靠近柱位的区格板需作加强处理,若无法避开,则可设计成大小井字梁相嵌的结构形式.7、钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式.双向板是受弯构件,当其跨度增加时,相应板厚也随之加大.但板的下部受拉区的混凝土一般都不考虑它起作用,受拉主要靠下部钢筋承担.因此,在双向板的跨度较大时,为了减轻板的自重,我们可以把板的下部受拉区的混凝土挖掉一部分,让受拉钢筋适当集中在几条线上,使钢筋与混凝土更加经济、合理地共同工作.这样双向板就变成为在两个方向形成井字式的区格梁,这两个方向的梁通常是等高的,不分主次梁,一般称这种双向梁为井字梁(或网格梁).8、井字梁的支承井字梁楼盖四周可以是墙体支承,也可以是主梁支承.墙体支承的情况是符合计算图表的假定条件：井字梁四边均为简支.当只有主梁支承时,主梁应有一定的刚度,以保证其绝对不变形.9、井字梁楼盖两个方向的跨度如果不等,则一般需控制其长短跨度比不能过大.长跨跨度L1与短跨跨度L2之比L1/L2最好是不大于1.5,如大于1.5小于等于2,宜在长向跨度中部设大梁,形成两个井字梁体系或采用斜向布置的井字梁,井字梁可按45°对角线斜向布置.10、两个方向井字梁的间距可以相等,也可以不相等.如果不相等,则要求两个方向的梁间距之比a/b=1.0~2.0.实际设计中应尽量使a/b在1.0~1.5之间为宜,最好按井字梁计算图表中的比值来确定,应综合考虑建筑和结构受力的要求,一般取值在12～3ｍ较为经济,但不宜超过3.5ｍ.11、两个方向井字梁的高度h应相等,可根据楼盖荷载的大小,取h=L2/20,但最小h不得小于短跨跨度1/30.12、梁宽=取梁高1/3（h较小时）1/4（h较大时）,但梁宽不宜小于120mm.13、井字梁的挠度f一般要求f≤1/250,要求较高时f≤1/400.14、井字梁的楼板井字梁现浇楼板按双向板计算,不考虑井字梁的变形,即假定双向板支承在不动支座上.双向板的最小板厚为80mm,且应大于等于板较小边长的1/40.15、井字梁的配筋井字梁的配筋和一般梁的配筋基本上要求相同.但在设计中必须注意以下几点：a.在两个方向梁交点的格点处,短跨度方向梁下面的纵向受拉钢筋应放在长跨度方向梁下面的纵向受拉钢筋的下面,这与双向板的配筋方向相同.b.在两个方向梁交点的格点处不能看成是梁的一般支座,而是梁的弹性支座,梁只有在两端支承处的两个支座.因此,两个方向的梁在布筋时,梁下面的纵向受拉钢筋不能在格点处断开,而应直通两端支座.钢筋不够长时,必须采用焊接,其焊接质量必须符合有关规范要求.C.由于两个方向的梁并非主、次梁结构,所以两个方向的梁在格点处不必设附加横向钢筋.但是在格点处,两个方向的梁在其上部应配置适量的构造负钢筋,不宜少于2根Ф12,以防在荷载不均匀分布时可能产生的负弯矩,这种负钢筋一般相当于其下部纵向受拉钢筋的1/3.16、井字梁楼盖的混凝土强度等级不应低于Ｃ20.为了避免和减小楼盖混凝土的收缩裂缝,混凝土的强度等级不宜太高.17、井字梁和边梁的节点宜采用铰接节点,但边梁的刚度仍要足够大,并采取相应的构造措施.若采用刚接节点,边梁需进行抗扭强度和刚度计算.边梁的截面高度大于或等于井字梁的截面高度,并最好大于井字梁高度的20%～30%.18、与柱连接的井字梁或边梁按框架梁考虑,必须满足抗震受力(抗弯、抗剪及抗扭)要求和有关构造要求.梁截面尺寸不够时,梁高不变,可适当加大梁宽.19、对于边梁截面高度的选取,应按单跨梁的规定执行,一般可取ｈ=Ｌ/8～Ｌ/12(Ｌ为边梁跨度).梁柱截面及区格尺寸确定后可进行计算,根据计算情况,对截面再作适当调整.20、在边梁内应按计算配置附加的抗扭纵筋和箍筋,以满足边梁的延性和裂缝宽度限制要求.21、在节点两边,边梁要增设附加吊筋或吊箍,将交叉梁的全部支座反力传到边梁的受压区;在楼面梁端部(一倍梁高的范围)需加密箍筋,且不少于Φ8@100.22、井字梁最大扭矩的位置,一般情况下四角处梁端扭矩较大,其范围约为跨度的1/4～1/5.建议在此范围内适当加强抗扭措施井式梁板结构的布置方式：井式梁板结构的布置一般有以下五种,下面分别于以说明.1）、正式网格梁网格梁的方向与屋盖或楼板矩形平面两边相平行.正向网格梁宜用于长边与短边之比不大于1.5的平面,且长边与短边尺寸越接近越好2）、斜向网格梁当屋盖或楼盖矩形平面长边与短边之比大于1.5时,为提高各项梁承受荷载的效率,应将井式梁斜向布置.该布置的结构平面中部双向梁均为等长度等效率,于矩形平面的长度无关.当斜向网格梁用于长边与短边尺寸较接近的情况,平面四角的梁短而刚度大,对长梁起到弹性支承的作用,有利于长边受力.为构造及计算方便,斜向梁的布置应与矩形平面的纵横轴对称,两向梁的交角可以是正交也可以是斜交.此外斜向矩形网格对不规则平面也有较大的适应性.3）、三向网格梁当楼盖或屋盖的平面为三角形或六边形时,可采用三向网格梁.这种布置方式具有空间作用好、刚度大、受力合理、可减小结构高度等优点. 4）、设内柱的网格梁当楼盖或屋盖采用设内柱的井式梁时,一般情况沿柱网双向布置主梁,再在主梁网格内布置次梁,主次梁高度可以相等也可以不等.5）、有外伸悬挑的网格梁单跨简支或多跨连续的井式梁板有时可采用有外伸悬挑的网格梁.这种布置方式可减少网格梁的跨中弯矩和挠度.。

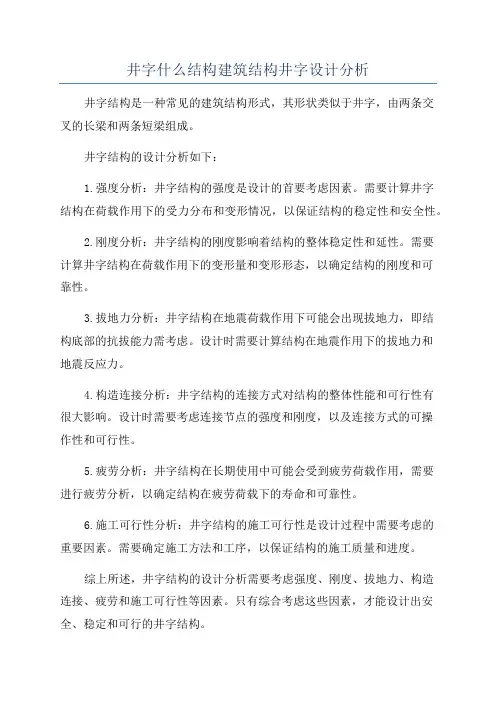

井字什么结构建筑结构井字设计分析
井字结构是一种常见的建筑结构形式，其形状类似于井字，由两条交
叉的长梁和两条短梁组成。

井字结构的设计分析如下：
1.强度分析：井字结构的强度是设计的首要考虑因素。

需要计算井字
结构在荷载作用下的受力分布和变形情况，以保证结构的稳定性和安全性。

2.刚度分析：井字结构的刚度影响着结构的整体稳定性和延性。

需要
计算井字结构在荷载作用下的变形量和变形形态，以确定结构的刚度和可
靠性。

3.拔地力分析：井字结构在地震荷载作用下可能会出现拔地力，即结
构底部的抗拔能力需考虑。

设计时需要计算结构在地震作用下的拔地力和
地震反应力。

4.构造连接分析：井字结构的连接方式对结构的整体性能和可行性有
很大影响。

设计时需要考虑连接节点的强度和刚度，以及连接方式的可操
作性和可行性。

5.疲劳分析：井字结构在长期使用中可能会受到疲劳荷载作用，需要
进行疲劳分析，以确定结构在疲劳荷载下的寿命和可靠性。

6.施工可行性分析：井字结构的施工可行性是设计过程中需要考虑的
重要因素。

需要确定施工方法和工序，以保证结构的施工质量和进度。

综上所述，井字结构的设计分析需要考虑强度、刚度、拔地力、构造
连接、疲劳和施工可行性等因素。

只有综合考虑这些因素，才能设计出安全、稳定和可行的井字结构。

摘要：井字梁形式结构能提供大空间、受力合理、装修美观、梁截面小等特点，基于它的诸多优点，井字梁结构在工业与民用建筑中得到了较为广泛的应用。

本文主要阐述了钢筋混凝土井字梁的概念，并从设计中的构造、受力规律、配筋等几个方面进行了探讨分析，希望对井字梁设计的实际工作能够发挥借鉴指导作用。

关键词：建筑结构；井字梁设计1.钢筋混凝土井字梁概述钢筋混凝土井字梁这一结构形式实际是从钢筋混凝土双向板演化而来的。

双向板作为一种受弯构件，显然，在增大其跨度以满足大空间的要求时，势必同时带来厚度的增加。

但问题也随着而来：板下部受拉区的混凝土抗拉能力很低，一般在设计时都不予考虑而仅将其作为安全储备，导致了材料的浪费，同时板中所配钢筋的承载能力很大一部分被自重所消耗，很不经济。

为了解决这一问题，减轻大跨度双向板的自重，可将板下部受拉区混凝土的一部分挖去，将受拉钢筋布置在双向相交的几条线上，再将这“几条线”适当增高便形成了梁结构，这样钢筋和混凝土能更加合理的工作，其承载能力的利用率也得到提高，相应提高了结构的经济性。

双向板经过这样变形，成为了双向井字式的区格梁板，而且两个方向上的梁高度相同，没有主次之分，也即钢筋混凝土井字梁。

钢筋混凝土井字梁能形成规则的梁格，顶棚较美观。

2. 钢筋混凝土井字梁结构设计的相关内容2.1井字梁结构设计时应该遵守的标准对于周边有柱位的钢筋混凝土井字梁结构，可以利用调整井字梁之间间距的方式来避开对柱位的干扰，对于柱位旁边附近的区格板同样也要进行强化处理；而大小井字梁相嵌的结构形式可以对无法避开柱位的井字梁进行设计。

对于井字梁中梁格间距的设计也是有一定的标准的。

其确定方式来源于建筑上对井字梁的要求以及具体的结构平面尺寸的要求。

选择的跨度一般情况下不能超过4米，其选择范围通常是1/12――1/6，在此设计标准上还要考虑建筑的经济指标要求以及钢筋混凝土的刚度要求等。

此外，井字梁的设计还要满足建筑的抗震受力、抗弯受力、抗剪受力及抗扭受力等。

对建筑结构中井字梁设计技术的分析【摘要】本文就根据作者多年的工作经验及总结对建筑结构中井字梁的设计及其相关设计要点进行的以下分析。

【关键词】结构设计；井字梁；混凝土1．引言钢筋混凝土现浇井式楼盖由四边支承的交叉梁格和双向板组成，整个楼盖象一块四边支承双向带肋的大型双向楼板。

它与现浇单向板肋形楼盖的区别是，两个方向梁的截面高度相等，没有主、次梁之分，共同承受楼板传来的荷载。

它与现浇双向板肋形楼盖的区别是，在梁的交叉处不设柱，但梁格间距较小，且双向受力，因而能跨越较大的空间，梁的截面尺寸却不一定很大，从工程实践表明，其高跨比为l/20—1/18，有利于提高楼盖的净空高度，外形也比较美观，而且较易满足天棚装饰要求。

由于梁的总长度增加较多，故这种楼盖的总造价较肋形楼盖为高。

2．井字梁楼盖的布置3．井字梁楼盖计算分析对于井字梁楼盖的楼板计算，一般不考虑交叉梁变形对其内力的影响，可按四边支承的双向板计算。

而因为井字梁楼盖的交叉梁（井字梁）属于高次超静定结构，要精确计算其内力是很繁杂的，一般需要借助电算求解。

而对于采用手算的方法则主要有以下两种设计方法。

（1）按双向板的计算方法。

对于梁的间距较小时，可按双向板原理计算梁的内力。

井字梁两个方向的间距为a和b，四边简支于墙上。

按通过楼盖中心部位o点采取双向的中间粱挠度相等的条件，可算出荷载分配值。

当楼盖四边为简支时，计算两个方向中间梁的荷载分配值，则沿la和lb方向单位宽度内的跨中弯矩分别为：ma 中=1/8qala2；mb中=1/8qblb2；再可算出la中和lb中的跨中弯矩和支座剪力。

（2）按高次超静定网格梁的计算方法。

在井字梁楼盖中，当两个方向梁的间距超过1.25m时，按前述均布荷载作用下的双向板带计算误差较大。

此时，应按交叉梁相交节点处承受集中荷载，根据节点处挠度相等的条件求解梁的内力。

楼盖中梁相互交叉的节点愈多，超静定的次数愈高。

为简化这种楼盖的计算，可采取如下近似假定：计算板时，忽略梁的变位对内力的影响，故对连续板除支承在墙上为简支边外，其余均为固定边；计算网格梁时，认为板简支于梁上，忽略板的连续性对内力的影响；分析网格梁的内力时，不考虑扭矩和剪力的影响。

建筑结构中井字梁设计技术的探讨随着社会经济的蓬勃发展，建筑工程业也在不断改革创新，其中井字梁设计是保证建筑结构性能与质量的关键内容之一。

井字梁的应用对跨度结构较大的建筑来说，其作用是非常巨大的，既能够保持自身的施工质量和稳定性，还能使楼盖的净高得到有效的提升，方便其在建筑顶端进行二次装饰。

因此，合理的井字梁设计在建筑工程中的应用是十分重要的。

本文对建筑结构中井字梁设计技术与其设计的要点进行简要的分析。

标签：建筑结构井字梁构造措施1引言随着社会经济的不断发展，城市化进程逐渐加快，推进了我国建筑业的快速发展。

为适应城市化建设和使用的需要，各种不同的大空间建筑物大幅度涌现出来。

为确保能够在较小的空间范围中，加大建筑的净空间，增加对土地的应用的效率，井字梁设计在各种不同的大空间建筑结构中的应用不断扩大。

目前，我国的建筑业是一个蓬勃发展且比较有活力的产业，在将来也依然会保持飞速发展的趋势。

各种大空间建筑，既能够增大建筑的净空间还可以降低建筑的梁高，由于井字梁自身具备双向受力的性能，因此深受广大群众的欢迎，特别是在大型商场、礼堂以及酒店等各种公共大空间建筑的入口大厅中得到了较为广泛的使用。

2关于建筑结构中井字梁技术的概述（1）井字梁设计技术是以钢筋混凝土双向板为基础从而进化来的。

由于钢筋混凝土双向板是受弯构件的一种，因此，在其能够达到大空间建筑的需求而要增加其跨度的时候，这必然会增它的厚度，这样会发生很多问题：其一，双向板本身的重量将其所配置的钢筋负荷能力大部分消耗了；其二，会使钢筋混凝土双向板下端受拉区的混凝土抗拉能力变弱；其三，一般在井字梁设计的时候仅把它当成安全储备考虑不充分，导致材料浪费现象严重。

要有效地解决这些问题就要从以下两个方面下手：第一，加大承载能力的利用率；第二，减弱大跨度双向板的自身重量。

然而事实上可以去掉混泥土双向板下端受拉区中混凝土的某一部分，确保受拉的钢筋可以放置在双向板交叉的那几条线上，再合理将其增高，这样就构成了双向井字式的梁结构。

浅谈井字梁结构的设计及计算作者：龚伟来源：《大陆桥视野·下》2013年第05期摘要井字梁结构是复杂的空间受力体系，属于交叉梁系，本文分析了建筑设计中井字梁的设计特点，井字梁结构的一般布置原则以及构造要求和计算分析时应注意的问题，并通过具体的案例做了计算分析，以供同行参考。

关键词井字梁结构设计计算一、井字梁结构的特点和应用随着我国建筑业的快速发展，井字梁结构因其合理的受力特点和独特的结构布置方式，在工业、民用以及一些公共建筑中得到了较为广泛的应用。
