蒸气压缩式制冷的热力学原理

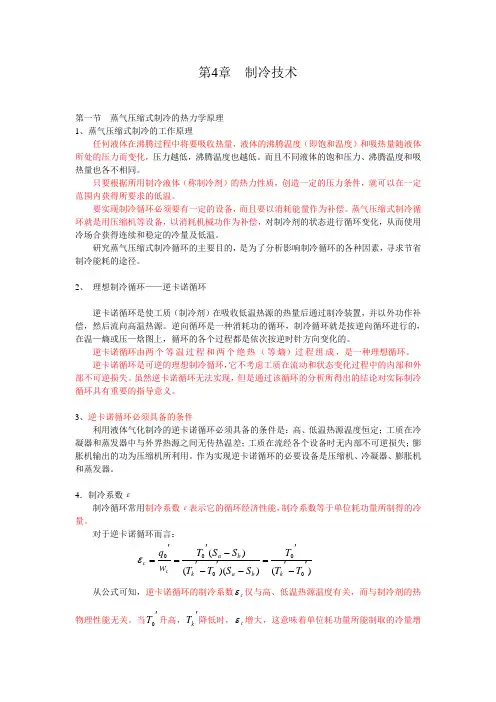

第4章 制冷技术第一节 蒸气压缩式制冷的热力学原理1、蒸气压缩式制冷的工作原理任何液体在沸腾过程中将要吸收热量，液体的沸腾温度（即饱和温度）和吸热量随液体所处的压力而变化，压力越低，沸腾温度也越低。

而且不同液体的饱和压力、沸腾温度和吸热量也各不相同。

只要根据所用制冷液体（称制冷剂）的热力性质，创造一定的压力条件，就可以在一定范围内获得所要求的低温。

要实现制冷循环必须要有一定的设备，而且要以消耗能量作为补偿。

蒸气压缩式制冷循环就是用压缩机等设备，以消耗机械功作为补偿，对制冷剂的状态进行循环变化，从而使用冷场合获得连续和稳定的冷量及低温。

研究蒸气压缩式制冷循环的主要目的，是为了分析影响制冷循环的各种因素，寻求节省制冷能耗的途径。

2、 理想制冷循环——逆卡诺循环逆卡诺循环是使工质（制冷剂）在吸收低温热源的热量后通过制冷装置，并以外功作补偿，然后流向高温热源。

逆向循环是一种消耗功的循环，制冷循环就是按逆向循环进行的，在温—熵或压—焓图上，循环的各个过程都是依次按逆时针方向变化的。

逆卡诺循环由两个等温过程和两个绝热（等熵）过程组成，是一种理想循环。

逆卡诺循环是可逆的理想制冷循环，它不考虑工质在流动和状态变化过程中的内部和外部不可逆损失。

虽然逆卡诺循环无法实现，但是通过该循环的分析所得出的结论对实际制冷循环具有重要的指导意义。

3、逆卡诺循环必须具备的条件利用液体气化制冷的逆卡诺循环必须具备的条件是：高、低温热源温度恒定；工质在冷凝器和蒸发器中与外界热源之间无传热温差；工质在流经各个设备时无内部不可逆损失；膨胀机输出的功为压缩机所利用。

作为实现逆卡诺循环的必要设备是压缩机、冷凝器、膨胀机和蒸发器。

4．制冷系数ε制冷循环常用制冷系数ε表示它的循环经济性能，制冷系数等于单位耗功量所制得的冷量。

对于逆卡诺循环而言：)())(()(00000'-''=-'-'-'='=T T T S S T T S S T w q k b a k b a c c ε 从公式可知，逆卡诺循环的制冷系数c ε仅与高、低温热源温度有关，而与制冷剂的热物理性能无关。

蒸汽压缩式制冷工作原理蒸汽压缩式制冷是一种常见的制冷方式，广泛应用于家用空调、商用空调、冷库等领域。

其工作原理是利用制冷剂在压缩机内的压缩和膨胀过程中吸收和释放热量，从而实现制冷的目的。

蒸汽压缩式制冷系统由四个主要部分组成：压缩机、冷凝器、膨胀阀和蒸发器。

制冷剂在这四个部分之间循环流动，完成制冷过程。

制冷剂从蒸发器中吸收热量，变成低温低压的蒸汽。

蒸汽经过压缩机的压缩，变成高温高压的蒸汽。

在这个过程中，制冷剂吸收了外界的热量，使得压缩机内的温度升高。

接下来，高温高压的蒸汽进入冷凝器，通过与外界的热交换，将热量释放出去，变成高压液体。

在这个过程中，制冷剂释放了之前吸收的热量，使得冷凝器内的温度降低。

然后，高压液体通过膨胀阀进入蒸发器，变成低温低压的液体。

在蒸发器中，制冷剂吸收了外界的热量，变成低温低压的蒸汽。

在这个过程中，制冷剂再次吸收了外界的热量，使得蒸发器内的温度进一步降低。

低温低压的蒸汽再次进入压缩机，循环往复，完成制冷过程。

蒸汽压缩式制冷的工作原理可以用热力学的角度来解释。

在压缩机内，制冷剂的压力和温度都升高，其内能增加。

在冷凝器中，制冷剂的压力不变，但温度降低，其内能减少。

在膨胀阀中，制冷剂的压力和温度都降低，其内能减少。

在蒸发器中，制冷剂的压力不变，但温度升高，其内能增加。

这样，制冷剂在整个循环过程中，从低内能状态到高内能状态，再从高内能状态到低内能状态，完成了内能的转化，从而实现了制冷的目的。

蒸汽压缩式制冷的优点是制冷效率高、制冷量大、制冷温度可调节、使用方便等。

但同时也存在一些缺点，如噪音大、能耗高、制冷剂对环境的污染等。

因此，在使用蒸汽压缩式制冷系统时，需要注意节能减排，选择环保的制冷剂，加强维护保养等方面。

蒸汽压缩式制冷是一种常见的制冷方式，其工作原理是利用制冷剂在压缩和膨胀过程中吸收和释放热量，从而实现制冷的目的。

了解其工作原理，有助于我们更好地使用和维护制冷设备，提高制冷效率，减少能源消耗，保护环境。

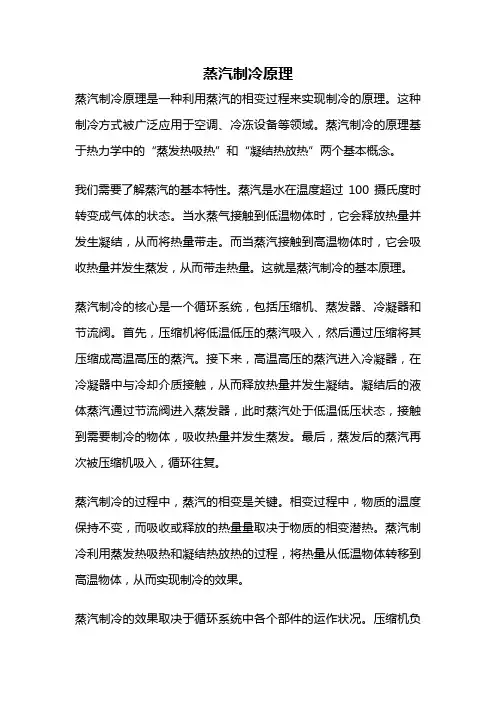

蒸汽制冷原理蒸汽制冷原理是一种利用蒸汽的相变过程来实现制冷的原理。

这种制冷方式被广泛应用于空调、冷冻设备等领域。

蒸汽制冷的原理基于热力学中的“蒸发热吸热”和“凝结热放热”两个基本概念。

我们需要了解蒸汽的基本特性。

蒸汽是水在温度超过100摄氏度时转变成气体的状态。

当水蒸气接触到低温物体时，它会释放热量并发生凝结，从而将热量带走。

而当蒸汽接触到高温物体时，它会吸收热量并发生蒸发，从而带走热量。

这就是蒸汽制冷的基本原理。

蒸汽制冷的核心是一个循环系统，包括压缩机、蒸发器、冷凝器和节流阀。

首先，压缩机将低温低压的蒸汽吸入，然后通过压缩将其压缩成高温高压的蒸汽。

接下来，高温高压的蒸汽进入冷凝器，在冷凝器中与冷却介质接触，从而释放热量并发生凝结。

凝结后的液体蒸汽通过节流阀进入蒸发器，此时蒸汽处于低温低压状态，接触到需要制冷的物体，吸收热量并发生蒸发。

最后，蒸发后的蒸汽再次被压缩机吸入，循环往复。

蒸汽制冷的过程中，蒸汽的相变是关键。

相变过程中，物质的温度保持不变，而吸收或释放的热量量取决于物质的相变潜热。

蒸汽制冷利用蒸发热吸热和凝结热放热的过程，将热量从低温物体转移到高温物体，从而实现制冷的效果。

蒸汽制冷的效果取决于循环系统中各个部件的运作状况。

压缩机负责将蒸汽压缩成高温高压状态，需要消耗一定的能量。

冷凝器负责将高温高压的蒸汽冷却并凝结，释放热量。

蒸发器负责将液体蒸汽蒸发，吸收热量。

节流阀起到控制蒸汽流速和压力的作用。

这些部件的协同工作使得蒸汽制冷系统能够实现高效制冷。

蒸汽制冷相比传统的制冷方式具有一些优势。

首先，蒸汽制冷不需要使用任何环境有害的氟利昂等制冷剂，对环境更加友好。

其次，蒸汽制冷的制冷效果较好，能够实现较低的温度。

此外，蒸汽制冷技术成熟，应用广泛，可以满足不同领域对制冷需求的多样化。

总的来说，蒸汽制冷原理是一种利用蒸汽相变过程实现制冷的方法。

通过压缩机、冷凝器、蒸发器和节流阀等部件的协同工作，将热量从低温物体转移到高温物体，从而实现制冷效果。

蒸汽压缩式制冷的原理
制冷系统作业的蒸汽压缩式制冷的热力学原理：物质集态的改变称之为相变。

相变过程中，由于物质分子的重新排列和分子热运动速度的改变，会吸收或放出热量。

这种热量称作潜热物质发生从质密态到质稀态的相变是将吸收潜；反之,当它发生有质稀态向质密态的相变时则放出潜热。

液体气化形成蒸汽，利用该过程的吸热效应制冷的方法称液体蒸发制冷。

当液体处在密闭的容器内时，若容器内除了液体和液体本身的蒸汽外不含任何其它气体，那么液体和蒸汽在某一压力下将达到平衡。

这种状态称饱和状态。

如果将一部分饱和蒸汽从容器中抽出，液体就必然要再气化出一部分蒸汽来维持平衡。

我们以该液体为制冷剂，制冷剂液体气化时要吸收气化潜热，该热量来自被冷却对象，只要液体的蒸发温度比环境温度低，便可使被冷却对象变冷或者使它维持在环境温度下的某一低温。

热力学原理：物质集态的改变称之为相变。

相变过程中，由于物质分子的重新排列和分子热运动速度的改变，会吸收或放出热量。

这种热量称作潜热物质发生从质密态到质稀态的相变是将吸收潜；反之,当它发生有质稀态向质密态的相变时则放出潜热。

液体气化形成蒸汽，利用该过程的吸热效应制冷的方法称液体蒸发制冷。

当液体处在密闭的容器内时，若容器内除了液体和液体本身的蒸汽外不含任何其它气体，那么液体和蒸汽在某一压力下将达到平衡。

这种状态称饱和状态。

如果将一部分饱和蒸汽从容器中抽出，液体就必然要再气化出一部分蒸汽来维持平衡。

我们以该液体为制冷剂，制冷剂液体气化时要吸收气化潜热，该热量来自被冷却对象，只要液体的蒸发温度比环境温度低，便可使被冷却对象变冷或
者使它维持在环境温度下的某一低温。

制冷基础知识问答..制冷基础知识问答第一章：蒸汽压缩式制冷的热力学原理1．为什么说逆卡诺循环难以实现？蒸汽压缩式制冷理想和实际循环为什么要采用干压缩、膨胀阀？答：1）：逆卡诺循环是理想的可逆制冷循环，它是由两个定温过程和两个绝热过程组成。

循环时，高、低温热源恒定，制冷工质在冷凝器和蒸发器中与热源间无传热温差，制冷工质流经各个设备中不考虑任何损失，因此，逆卡诺循环是理想制冷循环，它的制冷系数是最高的，但工程上无法实现。

(见笔记，关键在于运动无摩擦，传热我温差)2）：工程中，由于液体在绝热膨胀前后体积变化很小，回收的膨胀功有限，且高精度的膨胀机也很难加工。

因此，在蒸汽压缩式制冷循环中，均由节流机构（如节流阀、膨胀阀、毛细管等）代替膨胀机。

此外，若压缩机吸入的是湿蒸汽，在压缩过程中必产生湿压缩，而湿压缩会引起种种不良的后果，严重时产生液击，冲缸事故，甚至毁坏压缩机，在实际运行时严禁发生。

因此，在蒸汽压缩式制冷循环中，进入压缩机的制冷工质应是干饱和蒸汽（或过热蒸汽），这种压缩过程为干压缩。

2．对单级蒸汽压缩制冷理论循环作哪些假设？与实际循环有何区别？答：1）理论循环假定：①压缩过程是等熵过程；②节流过程是等焓过程；③冷凝器内压降为零，出口为饱和液体，传热温差为零，蒸发器内压降为零，出口为饱和蒸汽，传热温差为零；④工质在管路状态不变，压降温差为零。

2）区别：①实际压缩过程是多变过程；②冷凝器出口为过冷液体；③蒸发器出口为过热蒸汽；④冷凝蒸发过程存在传热温差tk=t+Δtk,to=t-Δto。

3．什么是制冷循环的热力完善度？制冷系数？C.O.P值？E.F.R？什么是热泵的供热系数？答：1）通常将工作于相同温度间的实际制冷循环的制冷系数εs与逆卡诺制冷循环的制冷系数εk之比，称为热力完善度，即：η=εs/εk。

2）制冷系数是描述评价制冷循环的一个重要技术经济指标，与制冷剂的性质和制冷循环的工作条件有关。

通常冷凝温度tk越高，蒸发温度to越低，制冷系数ε0越小。

空调节⽤制冷技术第⼀章蒸汽压缩式制冷的热⼒学原理制冷剂：⼀定的低压条件下，就可以利⽤液体的⽓化获取所需的低温。

这种⽤于⽓化制冷的液体称为制冷剂（或⼯质）蒸汽压缩式制冷⼯作原理：使制冷剂在压缩机、冷凝器、膨胀阀和蒸发器等热⼒设备中进⾏压缩、放热冷凝、节流和吸热蒸发四个主要热⼒过程，完成制冷循环，实现被冷却介质的制冷效果。

卡诺循环：两个温度不相同的定温热源之间进⾏的理想热⼒循环。

（3-4等熵线，绝热膨胀；4-1等温线，吸热膨胀吸收热量q0；1-2等熵线，绝热压缩；2-3放热压缩。

）制冷系数：则为：热泵：通过冷凝器放热向室内供热。

供热系数：蒸汽压缩式制冷⼯作原理：1-2（压缩机），⼲饱和蒸汽，升温升压，过热蒸汽；2-3-4（冷凝器），压⼒不变降温，饱和液态；4-5（节流阀），降压降温，湿蒸汽；5-1（蒸发器），温度压⼒不变，⼲饱和蒸汽；实际蒸汽压缩式制冷理论循环由两个等压过程、⼀个绝热压缩⼀个绝热节流，具有三个特点：（⽤膨胀阀代替膨胀机）（蒸汽压缩在过热区进⾏）（两个传热过程均为等呀过程，并且有传热温差）节流损失：采⽤膨胀阀代替膨胀机，制冷系数有所降低，其降低程度称为节流损失。

⼲压缩过程：蒸汽压缩式制冷装置运⾏时，严禁发⽣湿压缩现象，要求进⼊压缩机的制冷剂为饱和蒸汽或过热蒸汽这种压缩过程称为⼲压缩过程。

过热损失：采⽤⼲压缩过程后，可以增加单位质量制冷能⼒，但由于压缩中点状态点2为过热蒸汽，故压缩耗功增⼤，制冷系数亦将有所降低，降低程度称为过热损失。

⼀、膨胀阀前液态制冷剂再冷却（减少节流损失）a设置再冷却器、b蒸汽回热循环1采⽤液态制冷剂再冷，节流后⼲度减少，制冷功率增加；2压缩机的压缩功不变；3制冷系数提⾼，节流损失减⼩。

再冷度：蒸汽过热：压缩机⼊⼝处制冷剂蒸汽的温度⾼于其压⼒对应的饱和温度。

⽆效过热：蒸汽过热所吸收的热量来⾃被冷却介质以外的物体，即过热不能产⽣有效地冷量。

过热温度、过热度：⼆、回收膨胀功（降低消耗功率）在⼤容量制冷装置中，由于膨胀机的容量⼤，不会出现因机件过⼩导致加⼯⽅⾯的困难，此时采⽤膨胀机对⾼压液体进⾏膨胀降压，并回收该过程的膨胀功，是提⾼制冷系数、节省能量消耗的有效⽅法。

蒸汽压缩式制冷原理
蒸汽压缩式制冷是一种常见的制冷方式，广泛应用于家用空调、商用冷藏设备等领域。

其原理基于蒸汽的压缩、冷凝、膨胀和蒸发
过程，通过这些过程来实现制冷效果。

在本文中，我们将深入探讨
蒸汽压缩式制冷的原理及其工作过程。

首先，蒸汽压缩式制冷的基本原理是利用蒸汽的物理性质来实
现制冷。

在制冷循环中，蒸汽通过压缩机被压缩成高压蒸汽，然后
通过冷凝器散发热量并冷凝成液态，再经过节流阀膨胀成低压蒸汽，最后通过蒸发器吸收热量并蒸发成蒸汽，完成了一个完整的制冷循环。

其次，蒸汽压缩式制冷的工作过程可以分为四个主要阶段，压缩、冷凝、膨胀和蒸发。

在压缩阶段，蒸汽被压缩机压缩成高压蒸汽，同时温度和压力均升高。

然后高压蒸汽进入冷凝器，在这里蒸
汽释放热量，冷却并凝结成液态。

接下来，液态蒸汽通过节流阀膨
胀成低压蒸汽，此时温度和压力均下降。

最后，低压蒸汽进入蒸发器，在这里吸收外界热量并蒸发成蒸汽，完成了整个制冷循环。

蒸汽压缩式制冷的原理非常简单，但却非常有效。

通过不断循
环利用蒸汽的物理性质，可以实现不断的制冷效果。

同时，蒸汽压缩式制冷还具有制冷效果好、稳定性高、操作简便等优点，因此被广泛应用于各个领域。

总的来说，蒸汽压缩式制冷原理是基于蒸汽的压缩、冷凝、膨胀和蒸发过程来实现制冷效果的。

通过压缩机、冷凝器、节流阀和蒸发器等组件的合作，完成了一个完整的制冷循环。

蒸汽压缩式制冷具有原理简单、效果显著、操作方便等优点，因此被广泛应用于各种制冷设备中。

希望本文能够帮助大家更好地理解蒸汽压缩式制冷的原理和工作过程。

蒸汽压缩式制冷工作原理一、引言蒸汽压缩式制冷是一种常见的制冷方式，广泛应用于家用、商用和工业领域。

本文将详细介绍蒸汽压缩式制冷的工作原理，包括其基本原理、循环过程和关键组件等。

二、基本原理蒸汽压缩式制冷的基本原理是利用蒸汽的压缩和膨胀过程中的热力学特性来实现制冷。

其工作原理可以概括为以下几个步骤：1. 蒸发制冷循环开始时，制冷剂处于低温低压状态下，通过蒸发器吸收周围环境的热量，使制冷剂蒸发成气体。

2. 压缩蒸发后的制冷剂气体被压缩机吸入，通过压缩机的工作，将制冷剂气体的压力提高，使其温度升高。

3. 冷凝高温高压的制冷剂气体进入冷凝器，通过与冷却介质（如空气或水）的接触，释放热量，使制冷剂气体冷凝成液体。

4. 膨胀冷凝后的制冷剂液体通过膨胀阀进入蒸发器，由于膨胀阀的节流作用，制冷剂液体的压力降低，温度降低，重新进入蒸发器进行循环。

三、循环过程蒸汽压缩式制冷的循环过程可以细分为四个主要步骤，即蒸发、压缩、冷凝和膨胀。

下面将详细介绍每个步骤的工作原理和特点。

1. 蒸发在蒸发器中，制冷剂从液体态转变为气体态，吸收外界环境的热量，使蒸发器的温度降低。

这一步骤是制冷循环中的制冷过程，实现了对制冷空间的制冷效果。

2. 压缩蒸发后的制冷剂气体进入压缩机，通过压缩机的工作，制冷剂气体的压力和温度均升高。

压缩机通常采用往复式或旋转式结构，通过机械运动将制冷剂气体压缩，为后续的冷凝过程提供条件。

3. 冷凝高温高压的制冷剂气体进入冷凝器，与冷却介质接触后，释放热量，使制冷剂气体冷凝成液体。

冷凝器通常采用管道或板式结构，通过增大表面积来提高散热效果。

冷凝过程中的热量释放可以通过空气或水进行传递。

4. 膨胀冷凝后的制冷剂液体通过膨胀阀进入蒸发器，由于膨胀阀的节流作用，制冷剂液体的压力和温度降低，重新进入蒸发器进行循环。

膨胀阀的作用是控制制冷剂液体的流量，使其保持适当的压力和温度，以保证制冷循环的正常运行。

四、关键组件蒸汽压缩式制冷的关键组件包括蒸发器、压缩机、冷凝器和膨胀阀。
