(每日一练)通用版高中物理电磁学恒定电流知识点总结归纳单选题1、电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为 ηa 、ηb ．由图可知 ηa 、ηb 的值分别为A ．34、 14B ．13、 23C ．12、 12D ．23、 13 答案：D 解析：电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．η=P 外P 总=IU IE=U E,E 为电源的总电压（即电动势），在U ﹣I 图象中，纵轴截距表示电动势，根据图象可知U a =23E 、U b =13E ，则ηa =23，ηb =13，所以A 、B 、C 错误，D 正确．点晴：解决本题的关键知道电源的效率也等于外电压与电动势之比以及会从U-I 图象中读出电动势和外电压． 2、某同学设计了一个转向灯电路（如图），其中L 为指示灯，L 1、L 2分别为左．右转向灯，S 为单刀双掷开关，E 为电源．当S 置于位置1时，以下判断正确的是（ ）A．L的功率少于额定功率B．L1亮，其功率等于额定功率C．L2亮，其功率等于额定功率D．含L支路的总功率较另一支路的大答案：A解析：A．因L与L2串联后接在电源两端，而两灯的额定电压均为6V，故两灯功率一定小于额定功率，故A正确；B．因电源电压为6V，而电源有内电阻，故电源的输出电压一定小于6V，故B错误；C．由A的分析可知，L2的功率要小于额定功率，故C错误；可知，含L支路的电阻要大，故其功率比另一支路要小，故D错误；D．因两并联支路两电压相等，故由P=U2R故选A。
3、如图所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F．调节R1、R2，关于F的大小判断正确的是A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大D．保持R2不变，缓慢增大R1时，F将变小答案：B解析：可知电场强度保持R1不变，缓慢增大R2时，电路的总电阻增大，电流减小，因此R0两端电压减小，因此E=Ud减小，则小球收到的电场力减小，绳拉力等于电场力和重力的合力，因此拉力F减小，故A错B正确；保持R2不变，R1没有接到电路，其变化不影响电路的变化，因此电容器的电压不变，拉力F不变，CD错误4、如图甲所示电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。

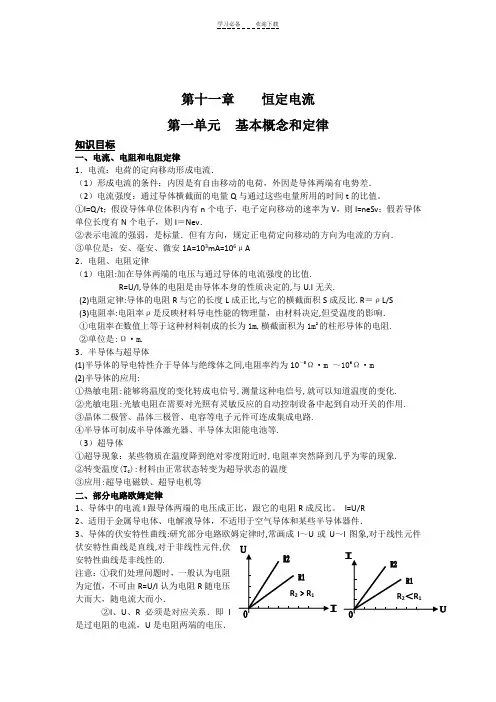

学习必备欢迎下载第十一章恒定电流第一单元基本概念和定律知识目标一、电流、电阻和电阻定律1．电流：电荷的定向移动形成电流．（1）形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差．（2）电流强度：通过导体横截面的电量Q与通过这些电量所用的时间t的比值。
①I=Q/t；假设导体单位体积内有n个电子，电子定向移动的速率为V，则I=neSv；假若导体单位长度有N个电子，则I＝Nev．②表示电流的强弱，是标量．但有方向，规定正电荷定向移动的方向为电流的方向．③单位是：安、毫安、微安1A=103mA=106μA2．电阻、电阻定律（1）电阻:加在导体两端的电压与通过导体的电流强度的比值.R=U/I,导体的电阻是由导体本身的性质决定的,与U.I无关.(2)电阻定律:导体的电阻R与它的长度L成正比,与它的横截面积S成反比. R＝ρL/S(3)电阻率:电阻率ρ是反映材料导电性能的物理量，由材料决定,但受温度的影响．①电阻率在数值上等于这种材料制成的长为1m,横截面积为1m2的柱形导体的电阻.②单位是:Ω·m.3．半导体与超导体(1)半导体的导电特性介于导体与绝缘体之间,电阻率约为10－5Ω·m ～106Ω·m(2)半导体的应用:①热敏电阻:能够将温度的变化转成电信号,测量这种电信号,就可以知道温度的变化.②光敏电阻:光敏电阻在需要对光照有灵敏反应的自动控制设备中起到自动开关的作用.③晶体二极管、晶体三极管、电容等电子元件可连成集成电路.④半导体可制成半导体激光器、半导体太阳能电池等.（3）超导体①超导现象：某些物质在温度降到绝对零度附近时,电阻率突然降到几乎为零的现象.②转变温度(T C):材料由正常状态转变为超导状态的温度③应用:超导电磁铁、超导电机等二、部分电路欧姆定律1、导体中的电流I跟导体两端的电压成正比，跟它的电阻R成反比。
I=U/R2、适用于金属导电体、电解液导体，不适用于空气导体和某些半导体器件．3、导体的伏安特性曲线:研究部分电路欧姆定律时,常画成I～U或U～I图象,对于线性元件伏安特性曲线是直线,对于非线性元件,伏安特性曲线是非线性的.注意：①我们处理问题时，一般认为电阻为定值，不可由R=U/I认为电阻R随电压大而大，随电流大而小．②I、U、R必须是对应关系．即I 是过电阻的电流，U是电阻两端的电压．v v 【例1】来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。
第七章 恒定电流基本公式：I ＝q t ； I ＝U R ； I ＝neSv . R ＝ρl S W 电＝qU ＝IUt Q 热＝I 2Rt. I ＝E R ＋r知识点一：电流的计算、电阻定律、电功（率）与热量（热功率）的计算与区别、欧姆定律、U-I 图像1．（单选）通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )．答案 ACA ．闪电电流的瞬时值可达到1×105 AB ．整个闪电过程的平均功率约为1×1014 WC ．闪电前云地间的电场强度约为1×106 V/mD ．整个闪电过程向外释放的能量约为6×106 J2．(单选)有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l 1∶l 2＝1∶5，横截面积之比为S 1∶S 2＝2∶3，电阻之比为R 1∶R 2＝2∶5，外加电压之比为U 1∶U 2＝1∶2，则它们的电阻率之比为( )． 答案 BA ．2∶3B ．4∶3C ．3∶4D ．8∶33、（单选）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )． 答案 CA ．1∶4B ．1∶8C ．1∶16D ．16∶14．（单选）用电器距离电源为L ，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为( )．答案 BA ．ρL /RB ．2ρLI /UC ．U /(ρLI )D ．2UL /(I ρ)5．(单选)欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a >b >c .电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )．答案 A6、（单选）额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的电灯两盏，若接入电压是220 V 的下列电路上，则使两盏电灯均能正常发光，且电路中消耗的电功率最小的电路是( )． 答案 C7．(单选)R 1和R 2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图7－1－6所示，则此电路中允许消耗的最大功率为( )．答案 AA ．1.5 WB ．3.0 WC ．5.0 WD ．6.0 W8．（单选）功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( )．答案 BA ．8×108 kW·hB ．8×1010 kW·hC ．8×1011 kW·hD ．8×1013 kW·h9．（单选）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )．答案 DA ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J10．(多选)如图所示是电阻R 的I －U 图象，图中α＝45°，由此得出( )．A ．通过电阻的电流与两端电压成正比B ．电阻R ＝0.5 Ω 答案 ADC ．因I －U 图象的斜率表示电阻的倒数，故R ＝1/tan α＝1.0 ΩD ．在R 两端加上6.0 V 的电压时，每秒通过电阻横截面的电荷量是3.0 C11．(单选)某种材料的导体，其I－U图象如图所示，图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角．下列说法正确的是()．答案 AA．导体的电功率随电压U的增大而增大B．导体的电阻随电压U的增大而增大C．在A点，导体的电阻为tan αD．在A点，导体的电阻为tan β12．(多选)如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()．答案ACA．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶313、（单选）在如图电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是( )．A．电动机的输出功率为14 WB．电动机两端的电压为7.0 V 答案BC．电动机的发热功率为4.0 WD．电源输出的电功率为24 W14．（多选）如图所示，用输出电压为1.4 V，输电电流为100 mA的充电器对内阻为2 Ω的镍-氢电池充电．下列说法正确的是()．答案ABA．电能转化为化学能的功率为0.12 W B．充电器输出的电功率为0.14 WC．充电时，电池消耗的热功率为0.12 W D．充电器把0.14 W的功率储存在电池内15．（单选）一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，下列说法中正确的是()．A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 Ω答案CB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 WC．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍16、（单选）如图所示，电源电动势E＝8 V，内阻为r＝0.5 Ω，“3 V，3 W”的灯泡L与电动机M串联接在电＝1.5 Ω.下列说源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R法中正确的是()．答案DA．通过电动机的电流为1.6 A B．电源的输出功率是8 WC．电动机消耗的电功率为3 W D．电动机的输出功率为3 W17、有一提升重物的直流电动机，工作时电路如图7－1－4所示，内阻为r＝0.6 Ω，R＝10 Ω，直流电压为U＝160 V，电压表两端的示数为110 V，则通过电动机的电流是多少？电动机的输入功率为多少？电动机在1 h内产生的热量是多少？答案 5 A550 W 5.4×104 J18．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数U V＝110 V．试求：(1)通过电动机的电流；答案(1)5 A(2)550 W(3)53 kg(2)输入电动机的电功率；(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2)19．四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作．工作电压为380 V，此时输入电动机的电功率为19 kW，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m3，重力加速度取10 m/s2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m3的水需要的时间(不计进、出水口的水流速度)．答案(1)1×103 W(2)2×104 s知识点二：闭合电路的欧姆定律、输出功率、效率、电源的U-I图像1．(单选)将一电源电动势为E，内电阻为r的电池与外电路连接，构成一个闭合电路，用R表示外电路电阻，I表示电路的总电流，下列说法正确的是()．答案CA．由U外＝IR可知，外电压随I的增大而增大B．由U内＝Ir可知，电源两端的电压随I的增大而增大C．由U＝E－Ir可知，电源输出电压随输出电流I的增大而减小D．由P＝IU可知，电源的输出功率P随输出电流I的增大而增大2．(多选)一个T形电路如图7－2－1所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则()．答案ACA．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V3．(单选)图所示的电路中，R1＝20 Ω，R2＝40 Ω，R3＝60 Ω，R4＝40 Ω，R5＝4 Ω，下面说法中，正确的是()．A．若U AB＝140 V，C、D端开路，U CD＝84 V 答案DB．若U AB＝140 V，C、D端开路，U CD＝140 VC．若U CD＝104 V，A、B端开路，U AB＝84 VD．若U CD＝104 V，A、B端开路，U AB＝60 V4．(多选)如图所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω.若在C、D间连接一个电表或用电器，则有()．答案ADA．若在C、D间连一个理想电压表，其读数是6 VB．若在C、D间连一个理想电压表，其读数是8 VC．若在C、D间连一个理想电流表，其读数是2 AD．若在C、D间连一个“6 V,3 W”的小灯泡，则小灯泡的实际功率是1.33 W5、（单选）如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值分别为()．答案BA．2 Ω，2 ΩB．2 Ω，1.5 ΩC．1.5 Ω，1.5 ΩD．1.5 Ω，2 Ω6、（多选）如图所示，直线A为电源的U－I图线，直线B和C分别为电阻R、R2的U－I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()．答案BCA．P1>P2B．P1＝P2C．η1>η2D．η1<η27．（多选）如图所示为两电源的U －I 图象，则下列说法正确的是( )．答案 ADA ．电源①的电动势和内阻均比电源②大B ．当外接同样的电阻时，两电源的输出功率可能相等C ．当外接同样的电阻时，两电源的效率可能相等D ．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大8．（多选）如图，图中直线①表示某电源的路端电压与电流的关系图象，图中曲线②表示该电源的输出功率与电流的关系图象，则下列说法正确的是( )．A ．电源的电动势为50 VB ．电源的内阻为253 Ω 答案 ACDC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V9．(多选)如图所示，直线a 、抛物线b 和曲线c 分别为某一稳恒直流电源在纯电阻电路中的总功率P 、电源内部发热功率Pr 、输出功率P R 随电流I 变化的图象，根据图象可知( )．答案 BDA ．电源的电动势为9 V ，内阻为3 ΩB ．电源的电动势为3 V ，内阻为1 ΩC ．图象中任意电流值对应的P 、P r 、P R 间的关系为P >P r ＋P RD ．电路中的总电阻为2 Ω时，外电阻上消耗的功率最大且为2.25 W10． (多选)如图甲所示，其中R 两端电压u 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )．答案 BCA ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 mAD ．通过R 的电流为2.0 mA11、如图所示，已知电源电动势E ＝5 V ，内阻r ＝2 Ω，定值电阻R 1＝0.5 Ω，滑动变阻器R 2的阻值范围为0～10 Ω. 答案 (1)0 2 W (2)2.5 Ω 2.5 W (3)1.5 Ω(1)当滑动变阻器的阻值为多大时，电阻R 1消耗的功率最大？最大功率是多少？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大输出功率是多少？12．（单选）用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )．答案 C A.l 1l 2R 0 B.l 1l 1＋l 2R 0 C.l 2l 1R 0 D.l 2l 1＋l 2R 0 13、（多选）图所示，电动势为E 、内阻为r 的电池与定值电阻R 0、滑动变阻器R 串联，已知R 0＝r ，滑动变阻器的最大阻值是2r .当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是( )．答案 ACA ．电路中的电流变大B ．电源的输出功率先变大后变小C ．滑动变阻器消耗的功率变小D ．定值电阻R 0上消耗的功率先变大后变小14．（多选）直流电路如图，在滑动变阻器的滑片P 向右移动时，电源的( )．答案 ABCA ．总功率一定减小B ．效率一定增大C ．内部损耗功率一定减小D ．输出功率一定先增大后减小15．（单选）电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )．答案 DA.34、14B.13、23C.12、12D.23、13知识点三：电路的动态分析、电路故障分析、含容电路分析1、（多选）图所示的电路，L 1、L2、L 3是3只小电灯，R 是滑动变阻器，开始时，它的滑片P 位于中点位置．当S 闭合时，3只小电灯都发光．现使滑动变阻器的滑片P 向右移动时，则小电灯L 1、L 2、L 3的变化情况( )． 答案 BCA ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 1、L 2、L 3均变亮2．（单选）如图，E 为内阻不能忽略的电池，R1、R2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )．答案 BA.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．（单选）在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图7－2－5所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )．答案 CA ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显4．（多选）如图所示电路， 电源电动势为E ，串联的固定电阻为R 2，滑动变阻器的总电阻为R 1，电阻大小关系为R 1＝R 2＝r ，则在滑动触头从a 端移动到b 端的过程中，下列描述中正确的是( )．答案 ABA ．电路中的总电流先减小后增大B ．电路的路端电压先增大后减小C ．电源的输出功率先增大后减小D ．滑动变阻器R 1上消耗的功率先减小后增大5．（多选）如图所示，闭合开关S 后，A 灯与B 灯均发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )．答案 ACA ．A 灯变亮B ．B 灯变亮C ．电源的输出功率可能减小D ．电源的总功率增大6．（单选）如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R0的滑动端向下滑动的过程中( )．答案 AA ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大7．(单选)在如图7－2－15所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )． 答案 BA ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大8．(多选)如图所示，四个电表均为理想电表，当滑动变阻器的滑动触头P向左端移动时，下列说法中正确的是()．答案BCA．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小的读数减小，电流表A2的读数增大C．电压表VD．电压表V2的读数增大，电流表A2的读数减小9．(多选)在如图所示的电路中，E为电源的电动势，r为电源的内阻，R1、R2为可变电阻．在下列操作中，可以使灯泡L变暗的是()．答案ADA．仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小10．(多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()．答案BC A．小灯泡L、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小11．(单选)如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是()．答案 DA．R1短路B．R2断路C．R2短路D．R3短路12．(多选)在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()．答案ABA．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路13．(单选)如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．要使尘埃P向下加速运动，下列方法中可行的是()．答案AA．把R2的滑片向左移动B．把R2的滑片向右移动C．把R1的滑片向左移动D．把开关S断开14．(单选)在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．在P向上移动的过程中，下列说法正确的是()．答案BA．A表的示数变大B．油滴向上加速运动C．G中有由a→b的电流D．电源的输出功率一定变大15、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是( ) 答案：ACDA.U1/I不变，ΔU1/ΔI不变B.U2/I不变，ΔU2/ΔI变大C.U2/I变大，ΔU2/ΔI不变D.U3/I变大，ΔU3/ΔI不变16、（单选）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大答案：AB．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小。

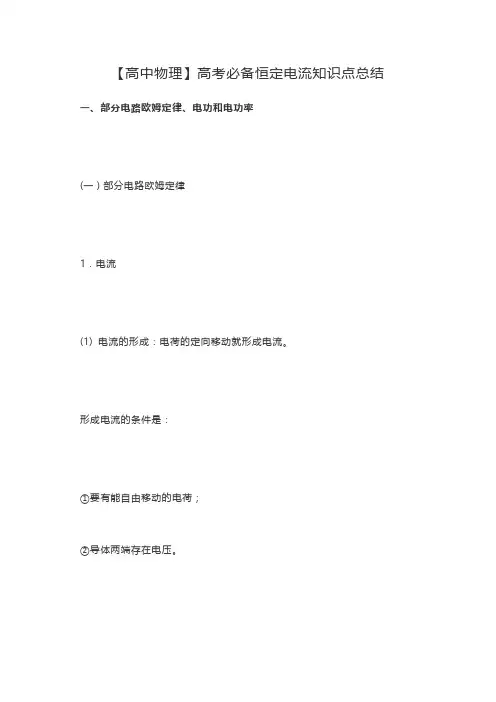

【高中物理】高考必备恒定电流知识点总结一、部分电路欧姆定律、电功和电功率(一 ) 部分电路欧姆定律1．电流(1) 电流的形成：电荷的定向移动就形成电流。
形成电流的条件是：①要有能自由移动的电荷；②导体两端存在电压。
(2) 电流强度：通过导体横截面的电量q 跟通过这些电量所用时间t 的比值，叫电流强度。
①电流强度的定义式为：l=q/t②电流强度的微观表达式为：I=nqSvn 为导体单位体积内的自由电荷数，q 是自由电荷电量，v 是自由电荷定向移动的速率，S是导体的横截面积。
(3)电流的方向：物理学中规定正电荷的定向移动方向为电流的方向，与负电荷定向移动方向相反。
在外电路中电流由高电势端流向低电势端，在电源内部由电源的负极流向正极。
2．电阻定律(1) 电阻：导体对电流的阻碍作用就叫电阻，数值上：R=U/I。
(2) 电阻定律：公式：R=ρL/S ，式中的ρ为材料的电阻率，由导体的材料和温度决定。
纯金属的电阻率随温度的升高而增大，某些半导体材料的电阻率随温度的升高而减小，某些合金的电阻率几乎不随温度的变化而变化。
(3) 半导体：导电性能介于导体和绝缘体之间，如锗、硅、砷化镓等。
半导体的特性：光敏特性、热敏特性和掺杂特性，可以分别用于制光敏电阻、热敏电阻及晶体管等。
(4) 超导体：有些物体在温度降低到绝对零度附近时。
电阻会突然减小到无法测量的程度，这种现象叫超导；发生超导现象的物体叫超导体，材料由正常状态转变为超导状态的温度叫做转变温度Tc。
3．部分电路欧姆定律内容：导体中的电流跟它两端的电压成正比，跟它的电阻成反比。
公式：I=U/R适用范围：金属、电解液导电，但不适用于气体导电。
欧姆定律只适用于纯电阻电路，而不适用于非纯电阻电路。
伏安特性：描述导体的电压随电流怎样变化。
若U-I图线为过原点的直线，这样的元件叫线性元件；若u-i图线为曲线叫非线性元件。
(二 )电功和电功率1．电功(1) 实质：电流做功实际上就是电场力对电荷做功，电流做功的过程就是电荷的电势能转化为其他形式能的过程。
高二物理恒定电流知识点总结恒定电流是指在电路中电流大小和方向保持不变的一种电流。
在欧姆定律的条件下，恒定电流通过导体时，导体两端产生一定的电压降，而且四种类型的电路中存在恒定电流，分别是串联电路、并联电路、混合电路以及复杂电路。
了解恒定电流知识点对于学习电路以及解决电路问题有着重要的意义。
一、欧姆定律欧姆定律是研究电流、电压以及电阻之间关系的基本定律。
欧姆定律表达式为V=IR，其中V表示电压，I表示电流，R表示电阻。
当电路中存在恒定电流时，电压和电流的关系就可以通过欧姆定律来描述。
欧姆定律是电路分析的基础，通过它可以计算出电路中各个元件的电压和电流分布情况。
二、串联电路串联电路是指电流只有一条路径，所有电流都要穿过每个电阻后才能达到电源的电路。
在串联电路中，电流大小相等，但是电压会分配给各个电阻，由此可以计算出每个电阻的电流和电压。
对于串联电路中的电阻，可以通过电压衰减关系和串联电路中的电流关系来解决问题。
三、并联电路并联电路是指电流有多条路径，电流可以通过不同的路径分流，最后再合流到电源。
在并联电路中，电压相等，但是电流会被分配到每个支路电阻，并且支路电阻的电流相加等于总电流。
通过对并联电路中各个分支电阻的电流和电压关系进行分析可以解决电路问题。
四、混合电路混合电路是指既包含串联电路又包含并联电路的电路。
在混合电路中，需要先进行串联电路和并联电路的分析，再对整个电路进行整体分析。
在混合电路中，可以通过串并联电路的组合来解决问题。
五、复杂电路复杂电路是指既包含直流电源又包含交流电源的电路。
在复杂电路中，需要对直流电源和交流电源的特性进行分析，并且需要了解直流电源和交流电源的工作原理和特点，再对整个电路进行整体分析。
六、电路图电路图是指用符号和图形表示电路中各个元件关系的图表。
掌握电路图对于理解和分析电路问题有着重要的作用。
通过电路图可以清晰地看到电路中各个元件之间的连接关系，以及元件的参数。
在分析电路问题时，可以通过电路图来了解电路结构和分析电路的特性。
v v 高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流1.电流 电流的定义式：tqI 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。
1． 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。
2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。
已知质子电荷e =1.60×10-19C 。
这束质子流每秒打到靶上的质子数为_________。
假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。
第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即R=ρSl. A.在公式R=ρSl中，l 、S 是导体的几何特征量，比例系数ρ(电阻率)是由导体的物理特性决定的.不同的导体，它们的电阻率不相同.B.对于金属导体，它们的电阻率一般都与温度有关，温度升高时电阻率增大，导体的电阻也随之增大.电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用.温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围，不能随意把物理规律应用到它所适用的范围之外去．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，这是非常重要的.根据一定条件下总结出来的物理规律作出某些推论，其正确性也必须通过实践(实验)来检验.C.有人根据欧姆定律I=R U 推导出公式R=IU，从而错误地认为导体的电阻跟导体两端的电压成正比，跟通过导体的电流强度成反比.对于这一错误推论，可以从两个方面来分析：第一，电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系，加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=IU计算出电阻值，这是测量电阻的一种方法.D.半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料.改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E.超导现象：当温度降低到绝对零度(0K)附近时，某些材料(金属、合金、化合物)的电阻率突然减小到零.这种现象叫做超导现象.处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度(记为T C ).目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用.例1 关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C.所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析 本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B 、C 、D 都是正确的.例2 下列说法中正确的是( )A.由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B.由I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D.欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用. 解析 由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关.所以A 错.导体的电阻率是由导体的材料决定的，与温度有关.温度发生变化，电阻率也会改变，所以C 错.部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以D 错. 故正确答案为B. 【难题巧解点拨】例1 一只标有“220V 60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V.在此过程中，电压U 和电流I 的关系可用图线表示.在如图所示的四个图线中，肯定不符合实际的是( )解析 由电阻的定义式R=IU知：在U —I 图线上，某一点的纵坐标U 和该点的横坐标I 的比值U/I 就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大.A 图线表示U/I 为一定值，说明电阻不变，不符要求；C 图线上各点的U/I 值随U 的增大而减小，也不符合实际；D 图线中U/I 的值开始随U 的增大而增大，后来随U 的增大而减小，也不符合实际；只有B 图线中U/I 的值随U 的增大而变化，符合实际.此答案应选A 、C 、D.评注 要从题目中挖掘出电压由零逐渐增大到220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大.不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方.例2 下图是a 、b 两个导体的I-U 图象：(1)在a 、b 两个导体加上相同的电压时，通过它们的电流强度I A ∶I B = . (2)在a 、b 两个导体中通过相等的电流时，加在它们两端的电压U A ∶U B = . (3)a 、b 两个导体的电阻R A ∶R B = . 解析 本题给出的是I-U 图象，纵轴表示通过导体的电流，横轴表示加在导体两端的电压.(1)加在a 、b 两端的电压相等时，通过它们的电流比为B A I I =︒︒30tan 60tan =3/13=13 (2)通过a 、b 的电流相等时，a 、b 两端的电压比为B A U U =︒︒30cot 60cot =33/1=31(3)由(1)或(2)都可以推导出a 、b 两个导体的电阻比为B A R R =311.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。
高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流1.电流 电流的定义式：tqI 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。
1． 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。
2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。
已知质子电荷e =1.60×10-19C 。
这束质子流每秒打到靶上的质子数为_________。
假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。
第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即R=ρSl. A.在公式R=ρSl中，l 、S 是导体的几何特征量，比例系数ρ(电阻率)是由导体的物理特性决定的.不同的导体，它们的电阻率不相同.B.对于金属导体，它们的电阻率一般都与温度有关，温度升高时电阻率增大，导体的电阻也随之增大.电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用.温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围，不能随意把物理规律应用到它所适用的范围之外去．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，这是非常重要的.根据一定条件下总结出来的物理规律作出某些推论，其正确性也必须通过实践(实验)来检验.C.有人根据欧姆定律I=R U 推导出公式R=IU，从而错误地认为导体的电阻跟导体两端的电压成正比，跟通过导体的电流强度成反比.对于这一错误推论，可以从两个方面来分析：第一，电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系，加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=IU计算出电阻值，这是测量电阻的一种方法.D.半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料.改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E.超导现象：当温度降低到绝对零度(0K)附近时，某些材料(金属、合金、化合物)的电阻率突然减小到零.这种现象叫做超导现象.处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度(记为T C ).目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用.例1 关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C.所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析 本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B 、C 、D 都是正确的.例2 下列说法中正确的是( )A.由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B.由I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D.欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用. 解析 由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关.所以A 错.导体的电阻率是由导体的材料决定的，与温度有关.温度发生变化，电阻率也会改变，所以C 错.部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以D 错. 故正确答案为B. 【难题巧解点拨】例1 一只标有“220V 60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V.在此过程中，电压U 和电流I 的关系可用图线表示.在如图所示的四个图线中，肯定不符合实际的是( )解析 由电阻的定义式R=IU知：在U —I 图线上，某一点的纵坐标U 和该点的横坐标I 的比值U/I 就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大.A 图线表示U/I 为一定值，说明电阻不变，不符要求；C 图线上各点的U/I 值随U 的增大而减小，也不符合实际；D 图线中U/I 的值开始随U 的增大而增大，后来随U 的增大而减小，也不符合实际；只有B 图线中U/I 的值随U 的增大而变化，符合实际.此答案应选A 、C 、D.评注 要从题目中挖掘出电压由零逐渐增大到220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大.不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方.例2 下图是a 、b 两个导体的I-U 图象：(1)在a 、b 两个导体加上相同的电压时，通过它们的电流强度I A ∶I B = . (2)在a 、b 两个导体中通过相等的电流时，加在它们两端的电压U A ∶U B = . (3)a 、b 两个导体的电阻R A ∶R B = . 解析 本题给出的是I-U 图象，纵轴表示通过导体的电流，横轴表示加在导体两端的电压.(1)加在a 、b 两端的电压相等时，通过它们的电流比为B A I I =︒︒30tan 60tan =3/13=13 (2)通过a 、b 的电流相等时，a 、b 两端的电压比为B A U U =︒︒30cot 60cot =33/1=31(3)由(1)或(2)都可以推导出a 、b 两个导体的电阻比为B A R R =311.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。
高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流Uq 决定式： I ＝R1.电流 电流的定义式： It电流的 微观表达式 I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝ q ／ t计算电流强度时应引起注意。
1． 在 10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为 3 C ．求电解槽中电流强度的大小。
2． 来自质子源的质子（初速度为零） ，经一加速电压为 800kV 的直线加速器加速，形成电流强度为 1mA 的细柱形质子流。
已知质子电荷 e=1.60 ×10-19C 。
这束质子流每秒打到靶上的质子数为 _________。
假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质 子源相距 L 和 4L 的两处，各取一段极短的相v 1v 2等长度的质子流，其中的质子数分别为 n 1 和质子源n 2，则 n 1∶ n 2=_______ 。
L4L第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即 R=ρ l.A. 在公式 R=ρ l中， l 、S 是导体的几何特征量，比例系数Sρ( 电阻率 ) 是由导体的物理S特性决定的 . 不同的导体，它们的电阻率不相同.B. 对于金属导体， 它们的电阻率一般都与温度有关， 温度升高时电阻率增大， 导体的电阻也随之增大 . 电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用 . 温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围， 不能随意把物理规律应用到它所适用的范围之外去 ，这是非 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．常重要的 . 根据一定条件下总结出来的物理规律作出某些推论， 其正确性也必须通过实践 ( 实验 ) 来检验 .C. 有人根据欧姆定律 I=U推导出公式 R=U，从而错误地认为导体的电阻跟导体两端RI的电压成正比，跟通过导体的电流强度成反比 .对于这一错误推论， 可以从两个方面来分析： 第一， 电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系， 加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电 压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=U计算出电阻值，这I是测量电阻的一种方法 .D. 半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料. 改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E. 超导现象：当温度降低到绝对零度(0K) 附近时，某些材料 ( 金属、合金、化合物 ) 的电阻率突然减小到零. 这种现象叫做超导现象. 处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度( 记为 T C). 目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用 .例 1关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C. 所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B、C、 D 都是正确的 .例 2下列说法中正确的是( )A. 由 R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B. 由 I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D. 欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用.解析由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关. 所以 A 错.导体的电阻率是由导体的材料决定的，与温度有关. 温度发生变化，电阻率也会改变，所以 C 错 .部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以 D 错 .故正确答案为 B.【难题巧解点拨】例 1一只标有“ 220V 60W”的白炽灯泡，加上的电压U 由零逐渐增大到220V. 在此过程中，电压 U 和电流 I 的关系可用图线表示 . 在如图所示的四个图线中，肯定不符合实际的是( )解析由电阻的定义式R=U知：在 U— I 图线上，某一点的纵坐标U 和该点的横坐标I I的比值 U/I 就对应着电阻值 R. 由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到 220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大 .A 图线表示 U/I 为一定值，说明电阻不变，不符要求； C 图线上各点的 U/I 值随 U 的增大而减小，也不符合实际； D 图线中 U/I 的值开始随 U 的增大而增大，后来随 U的增大而减小，也不符合实际；只有 B 图线中 U/I 的值随 U 的增大而变化，符合实际. 此答案应选A 、 C 、 D.评注 要从题目中挖掘出电压由零逐渐增大到 220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大 . 不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方 .例 2下图是 a 、 b 两个导体的 I -U 图象：(1) 在 a 、 b 两个导体加上相同的电压时，通过它们的电流强度 I A ∶I B = . (2) 在 a 、b 两个导体中通过相等的电流时，加在它们两端的电压 U A ∶ U B =.(3)a 、b 两个导体的电阻R A ∶ R B =.解析 本题给出的是 I-U 图象，纵轴表示通过导体的电流， 横轴表示加在导体两端的电压.(1) 加在 a 、 b 两端的电压相等时，通过它们的电流比为I A tan 603 3I B ===tan 301/ 3 1(2) 通过 a 、 b 的电流相等时， a 、 b 两端的电压比为U A cot 601/ 3 1U B ===cot 303 3(3) 由 (1) 或 (2) 都可以推导出 a 、 b 两个导体的电阻比为RA= 1R B 31.电功和电功率（ 1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。
高中物理3-1恒定电流知识点汇总高中物理选修31《恒定电流》知识点汇总一、对电流概念的理解1.电流电荷的定向运动移动形成电流。
可以是正电荷定向移动形成电流（如大量质子作定向移动），也可以是负电荷定向移动形成电流（如金属导体），还可以是正、负电荷同是向相反方向作定向移动形成电流。
（如电解液导电）电流强度表示电流强弱的物理量。
电流强度的定义式：IQt。
电流强度在数值上等于单位时间内通过导体横截面的电量。
练习1、下列有关电流的说法中正确的是：(A)A在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流；B粗细不均匀的一根导线中通以电流，在时间t内，粗的地方流过的电荷多，细的地方流过的电荷少；C通过导线横截面的电荷越多，则导线中电流越大；D物体内存在电流的条件是物体两端存在电压。
说明：物体内存在电流的条件有二个，一是物体内有能自由移动的电荷，二是物体两端存在电压。
练习2、有一横截面为S的铜导线，流经其中的电流为I，设单位体积的导线有n个自由电子，电子电量为e，电子的定向移动速度为v，在t时间内，通过导体横截面的自由电子数目N可表示为：(A)A．nvSt；B．nvt；C．It/e；D．It/Se。
练习3、某电解质溶液，如果在1s内共有5.01018个二价正离子和1.01019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是：(D)A0；B0.8A；C1.6A；D3.2。
练习4.一个半径为r的细橡胶圆环，均匀地带上Q库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大：(C)A.Q；B.2；C.2；D.二、电阻和对电阻的理解电阻导体对电流的阻碍作用。
电阻的定义式：RUIQQ2Q。
，（该式只适用于导体和酸、碱、盐导电的情况即为纯电阻（电能全部转化为UI内能的导体））导体的电阻R导体两端的电压U与通过的电流的比值（导体电阻的决定式：RLS）。
该式说明导体的电阻是由导体本身因素决定，与导体是否导电无关。
精品基础教育教学资料，仅供参考，需要可下载使用！恒 定 电 流一、电荷定向移动形成电流。
1、形成电流的条件：要有自由电荷，导体两端存在电压。
即：自由电荷在电场力的作用下定向移动。
2、电流方向：正电荷定向移动的方向，负电荷定向移动的反方向。
3、电流（I ）：单位时间内流过导体横截面积的电荷量。
I=q/t q 表示电荷量，t 表示通电时间I=nqvS n ：单位体积内的自由电荷数 q ：自由电荷的电荷量v ：电荷定向移动的速率（非常小，数量级10—5m/s ） S ：导体横截面积国际单位：安培（A ） 1AmA 1mA=103μA 4、电流I 是标量，不是矢量。
二、欧姆定律：1、部分电路欧姆定律：导体中的电流与这段导体的两端的电压成正比，与这段导体的电阻成反比。
公式：I=U/R适用条件：金属、电解液、纯电阻，对气态导体、晶体管等不适用。
2、闭合电路的欧姆定律：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
I=E/（R+r ）当外电阻增大，电流减小，路端电压增大；当外电阻减小，电流增大，路端电压减小。
当电路开路时，根据U=E-Ir ，此时，U=E ；当电路短路时，E=Ir 。
3、电阻（R ）：导体对电流阻碍作用的大小。
公式： 。
R 与U 、I 无关，是导体的一种特性Sl R ρ=IU IU R ∆∆==决定导体电阻大小的因素——导体的电阻定律：ρ：导体的电阻率，ρ越大表示导体导电能力越差。
ρ的国际单位：Ω·ml表示导体的长度，S表示导体的横截面积。
相同条件下，温度越高导体的ρ越大。
超导现象：当温度足够低（有的接近于绝对零度），导体的ρ变为零。
半导体：相同条件下，温度越高导体的ρ越小。
三、串、并联电路基本关系式：电流关系电压关系电阻关系n个相同的电阻比例关系串联I=I1=I2U=U1+U2用电器分电压，电阻越大，分压越多。
R=R1+R2R总=nR0相当于增加导体长度总电阻大于分电阻并联I=I1+I2用电器分电流，电阻越大，分流越少。
恒定电流1. 电流：1) 定义：电荷的定向运动.2) 形成条件：a) 导体中有能自由移动的电荷导体提供大量的自由电荷。
金属导体中的自由电荷是自由电子，电解液中的自由电荷是正、负离子。
b) 导体两端有电压。
3) 电流的大小-—电流强度——简称电流a) 宏观定义：t q I =b) 微观定义：nqsv I =c) 国际单位：安培Ad) 电流的方向：规定为正电荷定向运动的方向相同(电流是标量) e) 电流的分类：方向不随时间变化的电流叫直流，方向随时间变化的电流叫交流，大小方向都不随时间变化的电流叫做稳恒电流。
2. 电阻1) 物理意义：反映了导体的导电性能,即导体对电流的阻碍作用。
2) 定义式：I UR =国际单位Ω（R 既不与U 成正比，也不与I 成反比）3) 决定式（电阻定律)：S L R ρ=3. 电阻率:1) 意义:反映了材料的导电性能。
2) 定义：L RS =ρ3) 与温度的关系金属: 随T 而 半导体： 随T 而有些合金：几乎不受温度影响4. 串并联电路1) 欧姆定律：a) 内容：通过导体的电流跟导体两端的电压成正比,跟导体的电阻成反比。
b) 表达式：R U I =或IR U =或I UR =c) 适用条件：金属或电解液导电(纯电子电路）。
2) 串联电路a) 电路中各处电流相同．I=I 1=I 2=I 3=……b) 串联电路两端的电压等于各电阻两端电压之和.U=U 1+U 2+U 3…… c) 串联电路的总电阻等于各个导体的电阻之和，即R=R 1＋R 2＋…＋R nd) 串联电路中各个电阻两端的电压跟它的阻值成正比，即1212nnU U U I R R R === e) 串联电路中各个电阻消耗的功率跟它的阻值成正比，即21212nnP P P I R R R ===3) 并联电路a) 并联电路中各支路两端的电压相同．U=U 1=U 2=U 3……b) 并联电路子路中的电流等于各支路的电流之和I=I 1＋I 2＋I 3=……c) 并联电路总电阻的倒数等于各个导体的电阻的倒数之和。
第九章 恒定电流知能图谱22R =2q I tU W Q W UItQ P P UIQ I Rt W QP I R P P lSUI R E I R rQ I Rt ρ======>>=+=热热电流：电阻：定值电阻、可变电阻概念电压：内电压、路端电压电动势E纯电阻电路电功、电热非纯电阻电路热电阻定律：R=恒定电流部分电路的欧姆定律：=定律欧姆定律闭合电路的欧姆定律：焦耳定律：电流：电流表电压：电压表电流表内接电路和外接电路测量伏安法电阻滑动变阻器的分压、限流接法多用电表电动势和内阻：仪器和电路的选择简单的逻辑电路电路简单的集成电路一、电流 电阻 电阻率知识解读（一）1、定义：物理学中把流过导体某一横截面的电荷量q 跟所用的时间t 的比值叫做电流。
2、定义式：qI t=3、单位：3611C/s,110mA 10μA A A ===4、方向：规定正电荷向移动的方向为电流的方向，在金属导体中，电流方向与自由电子定向移动的方向相反。
电流是标量，因此电流不遵循平行四边形定则。
5、物理定义：表示电流强弱程度的物理量。
6、电流的形成及条件（1）形成：电荷的定向移动形成电流。
（2）条件：存在自由电荷；导体两端有电势差。
说明：电子定向移动速率约为510/m s -，电子热运动的速率约为510/m s ，而闭合开关瞬间，各处以光速建立恒定电场，各处自由自子几乎同时定向移动，电流传导的速率为光速8310/m s ⨯。
知能解读（三）电压1、定义：电路中两点间的电势差叫做电压。
2、电压是产生电流的条件。
导体中两点间存在的电压，电荷在电势不等的两点间定向移动，就产生电流。
电场力对电荷做功：=W qU 电。
可见，电压越大，移动单位电荷做功越多，所以电压可视为描述电场力做功大小的物理量（将电场能转化为其他形式的能）。
知能解读（四）电阻1、定义：导体两端的电压与通过导体的电流的比值叫做电阻。
2、定义式：U R I=。
高二物理恒定电流知识点总结1.电流强度：I=q/t{I:电流强度A，q:在时间t内通过导体横载面的电量C，t:时间s｝2.欧姆定律：I=U/R{I:导体电流强度A，U:导体两端电压V，R:导体阻值Ω｝3.电功与电功率：W=UIt，P=UI{W:电功J，U:电压V，I:电流A，t:时间s，P:电功率W｝4.纯电阻电路中：由于I=U/R，W=Q，因此W=Q=UIt=I2Rt=U2t/R5.焦耳定律：Q=I2Rt{Q:电热J，I:通过导体的电流A，R:导体的电阻值Ω，t:通电时间s｝6.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流A，E:电源电动势V，U:路端电压V，η：电源效率｝7.电阻、电阻定律：R=ρL/S{ρ：电阻率Ω?m，L:导体的长度m，S:导体横截面积m2｝8.闭合电路欧姆定律：I=E/r+R或E=Ir+IR也可以是E=U内+U外{I:电路中的总电流A，E:电源电动势V，R:外电路电阻Ω，r:电源内阻Ω｝9.电路的串/并联串联电路P、U与R成正比并联电路P、I与R成反比预习通读一遍教材，去了解和接受新的物理概念，找到它的特点，提前知道公式和定理等。
把不明白的地方作记号，等后面深入学习时解决或者问老师。
新旧知识是一个继承关系，并不是割裂独立的。
预习新知识的时候，要联系前面学过的知识，发现哪里不会不明白不清楚，要赶紧补回来，因为老师默认你已经会啦!扫除这些“绊脚石”，才能立即理解课堂上老师讲的新课。
预习也要注意时间和效率，一般优先预习自己不擅长的科目，拒绝苦思冥想其实是在发呆?，完全可以把问题留到上课听讲的时候解决!尝试自己画出知识点脉络图，能够全面了解整本书的知识点和考点。
听课课堂是学习的主要场所，听课是学习的主要过程，听课的效率如何，决定着学习的主要状况。
提高听课效率要注意：课前预习要有针对性。
钻研课本要咬文嚼字，注意辨析。
概念理解要准确，对概念的确切含义要通过实际例子情景化例静摩擦力中“一起运动”“有运动趋势”，运动学中“二秒”、“第二秒”、“二秒末”，“速率相等”“速度相同”，自由落体中的“真空”“静止开始”等。
第14章:恒定电流一、知识网络二、重、难点知识归纳（五）、滑动变阻器的使用 1、滑动变阻器的作用（1）保护电表不受损坏； （2）改变电流电压值，多测量几次，求平均值，减少误差。
2、两种供电电路（“滑动变阻器”接法）电流：定义、微观式：I=q/t ，I=nqSv电压：定义、计算式：U=W/q ，U=IR 。
导体产生电流的条件：导体两端存在电压 电阻：定义、计算式：R=U/I ，R=ρl/s 。
金属导体电阻值随温度升高而增大 半导体：热敏、光敏、掺杂效应 超导：注意其转变温度电动势：由电源本身决定，与外电路无关，是描述电源内部非静电力做功将其它形式的能转化为电能的物理量实验恒定电流 部分电路：I=U/R闭合电路：I=E/(R+r)，或E=U 内+U 外=IR+Ir适用条件：用于金属和电解液导电 规律电阻定律：R=ρl/s基本 概念欧姆定律： 公式：W=qU=Iut纯电阻电路：电功等于电热非纯电阻电路：电功大于电热，电能还转化为其它形式的能电功： 用电器总功率：P=UI ，对纯电阻电路：P=UI=I 2R=U 2/R 电源总功率：P 总=EI 电源输出功率：P 出=UI 电源损失功率：P 损=I 2r 电源的效率：%100%100⨯=⨯=E U P P 总出η， 对于纯电阻电路，效率为100%电功率 ：伏安法测电阻：R=U/I ，注意电阻的内、外接法对结果的影响描绘小灯泡的伏安特性测定金属的电阻率 ：ρ=R s / l 测定电源电动势和内阻 电表的改装：多用电表测黑箱内电学元件（1）、限流式：a 、最高电压（滑动变阻器的接入电阻为零）：E 。
b 、最低电压（滑动变阻器全部接入电路）： 。
c 、限流式的电压调节范围： 。
（2）、分压式：a 、最高电压（滑动变阻器的滑动头在b 端）：E 。
b 、最低电压（滑动变阻器的滑动头在a 端）：0。
c 、分压式的电压调节范围： 。
3、分压式和限流式的选择方法：（1）限流式接法简单、且可省一个耗电支路，所以一般情况优先考虑限流式接法。
高二物理恒定电流知识点总结
电流的形成：电荷的定向移动形成电流。
当导线两端存在电压时，导线中的自由电子在电场力的作用下，从电势低处向电势高处定向移动，形成电流。
移动的方向与导体中的电流方向相反。
电流的宏观和微观表达式：宏观上，电流的大小可以用单位时间内通过导体横截面的电荷量来表示，即I=q/t，这个公式适用于任何电荷的定向移动形成的电流。
微观上，电流的大小与单位体积内的自由电荷个数、导线的横截面积以及自由电荷的定向移动速率有关，表达式为I=nqvS。
电动势：表示电源把其它形式的能（非静电力做功）转化为电能的本领大小。
电动势越大，电路中每通过1C电量时，电源将其它形式的能转化成电能的数值就越多。
电动势的定义式为E=W/q，其中W为非静电力所做的功，q为移送的电荷量。
闭合电路欧姆定律：在闭合电路中，电流的大小与电源的电动势、电源的内阻以及外电路的电阻有关，关系式为I=E/(r+R)，其中I为电路中的总电流，E为电源电动势，R为外电路电阻，r为电源内阻。
此外，闭合电路的欧姆定律还可以表示为E=Ir+IR或E=U内+U外，其中U内和U外分别为电源内阻和外电路电阻上的电压降。
电路的串并联：在串联电路中，电流处处相等，电压与电阻成正比；在并联电路中，电压处处相等，电流与电阻成反比。
以上就是高二物理恒定电流的主要知识点。
在学习的过程中，需要充分理解这些概念，并通过大量的练习来加深理解，提高解题能力。
