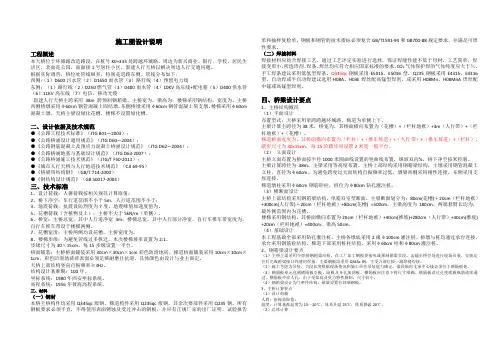

设计说明一、执行技术标准及规范1．中华人民共和国行业标准《公路工程技术标准》（B01-2003）；2．中华人民共和国行业标准《公路桥涵设计通用规范》（D60-2004）；3．中华人民共和国行业标准《公路圬工桥涵设计规范》（D61-2005）；4．中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（D62-2004）；5．中华人民共和国行业标准《公路桥涵地基与基础设计规范》（63—2007）；6．中华人民共和国行业标准《公路桥涵施工技术规范》（F50—2011）；7．中华人民共和国行业标准《公路工程抗震规范》（B02-2013）；8.中华人民共和国行业标准《混凝土结构耐久性设计规范》（50476-2008）。
二、采用技术指标1、公路等级：乡村道路；2、设计荷载：人群荷载3.52；3、桥面宽度：0.25米护栏+3.5米人行道+0.25米护栏=4.0米4、根据《中国地震动参数区划图》(18306-2001)查得测区地震动反应谱特征周期为0.35s，地震动峰值加速度为0.05g，桥区地震基本烈度为6度，桥梁抗震设防类别为B类，按7级采取抗震措施。
5、本桥的基准期为100年；6、环境类别：。
三、主要材料：1、混凝土：水泥：应采用高品质的强度等级为62.5、52.5、42.5的硅酸盐水泥。
粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。
C50混凝土：用于箱梁上部结构。
C35混凝土：用于梯坡道及其桥台、墩柱。
C30混凝土：用于异形板，箱梁下部结构及附属结构，梯坡道承台、桩基础及桥台后挡墙。
C50混凝土，计算弹性模量3.45×104；C35混凝土，计算弹性模量3.15×104；C30混凝土，计算弹性模量3.00×104；2、普通钢材：(1)普通钢筋采用300、400和500三种钢筋，300钢筋应符合国家标准（1499.2—2008），400钢筋应符合国家标准（1499.1—2007）的有关规定，500钢筋应符合国家标准（1499.2—2007）的有关规定，钢筋的抗拉、抗压强度标准值为：300钢筋：300400钢筋：400500钢筋：500(2)钢材及型钢：一律采用Q235普通碳素结构钢，必须符合国家标准（700－2006）的有关规定。
3、预应力钢材：预应力采用φS15.2低松驰预应力钢绞线，抗拉强度标准值为=1860，弹性模量1.95×105；1000小时松弛率在初始荷载为70%公称最大负荷时≤2.5%，初始荷载为80%公称最大荷时≤3.5%。
预应力钢绞线必须符合中华人民共和国国家标准《预应力混凝土用钢绞线》（5224-2003）。
4、预应力锚具：所使用的预应力锚具必须符合国家有关标准及设计文件的各项要求。
本设计参考了锚具的各项指标，施工时可采用其他厂家的产品，但必须是经国家有关部门检验的合格产品，且外形尺寸及构造要求尺寸与锚具相近。
5、预应力管道：预应力钢束管道均采用金属波纹管；金属波纹管各项指标必须符合相关规范。
6、伸缩缝及支座：采用橡胶伸缩缝。
采用1000球型支座和1500球型支座。
1．桥型布置1)为了保证道路两侧的通行而修建该人行天桥。
与10号路交叉桩号为：K0+360，与规划未建四、设计要点道路交叉桩号未知，上部构造为四座2-27米预应力混凝土连续现浇箱梁，每座天桥平面位于直线上，通过异形板组成环形；纵面位于直线上，±0.86%。
桥梁不设置横坡。
2)预应力混凝土现浇简支箱梁桥宽为4.0米，箱梁梁高1.6米，桥两侧分别设0.25米宽护栏；现浇箱梁按部分预应力A类构件设计，按平面杆系分析,采用桥梁博士3.2软件计算。
上部结构设计计算取用的有关参数：相对湿度80%纵向预应力锚下控制应力1302xx偏差系数0.0015一端锚具回缩0.006m钢束松弛率0.035预应力xx摩擦系数0.25支座不均匀沉降0.005m温度T度+25℃12.5℃整体升温20℃整体降温15℃3．桥台及基础1)桥墩均为花瓶墩，扩大基础要求嵌入强风化岩层0.5米，地基承载力[]≥0.4；承台桩基础要求嵌入中风化岩层2.5倍桩径。
2)箱梁底面在横桥向设有防止落梁的防震挡块，挡块与支座垫石之间设5厘米的缝隙，缝隙间垫4.5厘米厚的橡胶块。
5．预应力钢束布置预应力钢束采用公称直径15.2的预应力钢绞线。
具体采用钢绞线类型详见相关图纸。
五、施工注意事项有关桥梁的施工工艺、材料要求及质量检查标准，除按《公路桥涵施工技术规范》（F50—2011）和《公路工程质量检验评定标准》（第一册土建部分）（）有关条文办理外，还应特别注意以下事项。
(一)预应力混凝土箱梁1、支架箱梁采用满堂支架现浇施工。
因此，支架必须重视以下几点：（1）支架基础必须进行处理，必要时对桥下地面用低标号混凝土进行硬化处理，并加强地基排水，必须设置纵、横向排水沟渠，防止地基积水软化造成支架下沉；（2）浇筑混凝土之前必须对支架进行预压(压5天以上及达到稳定状态2天以上。
沉降稳定标准：24小时沉降±1)，预压荷载应为上部结构自重的1.2倍，以消除支架的非弹性变形；（3）本桥不设置预拱度。
（4）在支架预压、混凝土浇筑过程中必须设置观测点，进行全方位观测，发现问题及时采取处理措施。
（5）支架搭设还应符合《公路桥涵钢结构及木结构设计规范》（025-86）、《公路施工手册-桥涵》、《建筑施工机件式钢管脚手架，安全技术规范》（30-2001）。
2、箱梁混凝土浇筑箱梁竖向浇筑顺序为底板—腹板—顶板，施工缝应严格按《公路桥涵施工技术规范》（F50—2011）的要求进行处理。
同一次浇筑混凝土时，应从跨中向桥台方向浇筑，最后浇筑桥台侧各3.0米左右范围内的混凝土。
两次浇筑混凝土时，混凝土的原材料和配合比必须一致，严禁使用不同厂家、不同配合比或不同原材料的混凝土，以保证混凝土品质。
箱梁顶板混凝土初凝前应将箱梁顶面进行横桥向拉毛。
箱梁浇注过程中，应严格控制箱梁线型，使之符合设计要求3、模板拆除和支架卸除（1）为保证箱梁的外观质量，箱梁外模板要求采用大块模板，尽量减少模板之间的接缝，接缝处必须堵塞严密，以防漏浆；如采用钢模板，初次使用时应将与混凝土接触面上的锈迹清除干净。
不得采用对混凝土表面有污染、对混凝土有腐蚀的废机油、肥皂水、洗衣粉等材料代替脱模剂。
应严格控制各梁段断面尺寸。
（2）支架应在预应力张拉完毕、混凝土强度达到95%设计强度后方可拆除，支架的卸除顺序应从跨中向梁端方向进行。
(二)预应力施工1、预应力管道、钢绞线、锚具质量（1）所有预应力管道、钢绞线和锚具必须进行质量检验，只有符合质量要求的方可采用。
（2）所有预应力管道必须采用圆形金属波纹管。
（3）所有管道沿长度方向设置“井”字形定位钢筋，并点焊在主筋上，不容许用铁丝定位，确保管道在浇筑混凝土时不上浮、不变位。
管道位置的容许偏差平面不得大于±1厘米，竖向不得大于0.5厘米。
（4）管道轴线必须与垫板垂直。
（5）波纹管应进行漏水检查。
（6）浇筑混凝土前应派专人对管道进行仔细检查，尤其应注意检查管道是否被电焊烧伤，出现小孔。
2、预应力质量的控制（1）混凝土强度大于或等于90%的设计强度且混凝土龄期达到7天以上时才允许进行张拉。
（2）施工时应按照图纸要求的顺序张拉预应力钢束。
施加预应力应均匀对称张拉。
每次张拉应有完整的原始张拉记录，且应在监理在场的情况下进行。
（3）预应力张拉采用双控，张拉控制应力1302,预应力实测伸长量与理论伸长量的差值控制在6%以内。
图中所给引伸量未计钢束工作长度部分引伸量，施工时应特别注意。
在引伸量达不到设计要求时，应查明原因。
3、灌浆（1）水泥浆体的水灰比、流动度、泌水性必须达到技术规范指标的要求；（2）为保证灌浆密实，要求预应力管道采用真空灌浆工艺施工，并严格遵守真空灌浆工艺的相关规范。
(三)下部结构施工必须严格按照现行《公路桥涵施工技术规范》（F50—2011）执行，并注意以下事项：1、普通钢材、水泥等材料必须符合设计技术指标，使用前按照有关质量检验标准进行严格检验。
2、混凝土施工前必须做配合比试验，综合考虑施工程序、工期安排、环境影响等各种因素，通过试验，保证混凝土强度、减少混凝土的收缩徐变产生的不良影响，3、扩大基础挖至设计标高后，必须对基底进行钎探5.0米以上，探明下伏基岩是否存在影响梁安全的因素。
基础底面标高需由地勘、设计、监理等部门共同验收。
(四)钢筋1、钢筋接长时应避开钢筋应力较大处，并严格按施工技术规范接头错开布置。
凡因施工需要而断开的钢筋再次连接时，必须进行焊接并满足规定的焊接长度和质量。
2、当钢筋和预应力管道发生干扰时，可适当移动普通钢筋以保证预应力管道定位准确。
3、钢束锚固处的普通钢筋如影响预应力钢束施工时，可适当弯折或裁断，但待预应力施工完毕后应及时恢复原位。
4、对于钢筋直径大于22毫米的500钢筋的搭接推荐采用钢筋挤压连接器连接、等强镦粗直螺纹或滚扎直螺纹钢筋连接技术连接，连接质量标准应符合《钢筋机械连接通用规程》(107-2010)、《镦粗直螺纹钢筋接头》(3057-1999)及《滚扎直螺纹钢筋连接接头》(163—2004)的要求。
钢筋接长也可采用焊接接长，焊缝长度、质量满足规范要求。
5、本设计中均未考虑钢筋接长材料数量。
六、桥梁耐久性设计有关桥梁的耐久性设计，除按《混凝土结构耐久性设计规范》（50476-2008）有关条文办理外，还应特别注意以下事项：1、水泥：1)应选用品质稳定的硅酸盐水泥或普通硅酸盐水泥；对于环境作用严重条件下的混凝土，宜采用硅酸盐水泥或低热水泥；在有充分证明条件时也可选用其他水泥。
2)不同强度等级、品种的水泥不宜混合存放、使用。
当对水泥质量有怀疑（如受潮等）或存放时间超过3个月，应重新取样检验，并按其复验结果使用。
3)水泥的含碱量应符合下列要求：a.当集料具有碱－硅酸反应活性时不应超过0.6%。
b. C40及以上混凝土，不宜超过0.6%。
2、细集料：细集料应采用级配良好、质地坚硬、吸水率小、颗粒洁净的河砂，并符合标准《普通混凝土用砂质量标准及检验方法》（52），不准采用海砂。
河砂粒径小于5，含泥量不应大于3.0%，泥块含量不应大于1.0%，通过0.315筛孔的砂不应少于15%。
如河砂采集难度大，可采用机制山砂，执行贵州省地方标准《山砂混凝土技术规程》（）。
机制砂采用I区级配砂，砂中大于5的颗粒不得超过10%，小于0.08的颗粒不得大于10%，小于0.16的颗粒不大于20%。
严禁使用具有碱活性的细骨料。
3、粗集料：粗集料应采用质地坚实、均匀洁净、级配合理、粒形良好、吸水率小的碎石，也可采用碎卵石，低标号混凝土还可采用卵石。
粗集料应采用二级或多级配，粗集料的颗粒级配，宜采用连续级配或连续级配与单粒级配合使用。
