145ＯＣＣＵＰＡＴＩＯＮ2016 03技术与应用A PPLICATION直流稳压电源在手机维修中的应用文／周秀花摘 要：本文主要讲述直流稳压电源的功能及其在手机维修过程中的应用，重点分析中职学生如何利用维修电源快速判断手机不开机的故障范围。
关键词：直流稳压电源 电流 故障范围一、直流稳压电源的功能介绍直流维修电源能给负载提供稳定且可调的稳压直流电。
手机维修中的直流稳压电源有指针式和数显式两种，在维修中较常用的是指针式直流稳压电源，因为这种电源便于观察故障手机的电流变化情况，可以根据电流法确定故障的范围，达到速修的目的。
面板功能介绍如下。
1.电源开关用于稳压电源的输出电压的开和关。
2.直流电压表盘用V 表示，主要用于观察输出电压值，给手机加电时一般调在3.6～4.2V 之间。
3.直流电流表盘用A/mA 表示。
在手机维修中，常用于观察电流值的大小，也就是手机维修中常用的方法——电流法，它是通过观察直流电流表盘上指针变化状态来判断手机故障点的所在位置。
4.电压调节旋钮用来调节输出电压的大小。
5.红表笔正电压输出端口连接线的红色夹子或红色钩子与手机的正极连接。
黄色钩子接手机电池类型检测脚，蓝色钩子接手机电池温度检测脚。
6.黑表笔负电压输出端口与手机的负极（地端）连接，连接线的黑色夹子或黑色钩子与手机的负极连接。
二、直流稳压电源在手机维修中的应用1.电流法手机维修中，维修的方法众多，而对于中职学生的三年级学生来说，已经能够熟练地掌握万用表的使用，因此学生也能借助维修电源，采用电流法判断手机故障的范围。
电流法是手机维修中常用的方法，在维修手机不开机的故障时应用得最多。
它是从稳压直流电源的电流表指针的变化来确定手机故障的方法。
2.手机开机的正常电流包括开机电流、搜网电流、发射电流以及待机电流。
（1）开机电流。
开机电流是指加电后，按下手机开机键时的电流，正常的开机电流一般为0～120mA ，但也要注意不同类型手机的正常开机电流会有所差别。
简述直流稳压电源的基本功能什么是直流稳压电源直流稳压电源（DC Regulated Power Supply）是一种将交流电转化为直流电并提供稳定电压输出的设备。
它通过内部电路对输入电压进行转换、整流、滤波和稳压等处理，从而提供一个稳定可靠的直流电源供电给电子设备使用。
直流稳压电源广泛应用于电子工程、实验室、通信设备以及工业自动化等领域，其功能多样化且具有稳定性强、响应速度快等特点。
直流稳压电源的基本功能1. 稳定输出电压直流稳压电源的主要功能之一是提供稳定的输出电压。
通过内部稳压电路的控制和反馈机制，直流稳压电源可以实时调整输出电压，以保持在设定的稳定值范围内。
稳定输出电压是直流稳压电源的基本要求，它能够有效保护被供电设备的正常运行，并降低电子元件的损坏风险。
2. 可调电压和电流直流稳压电源通常具有可调节输出电压和电流的功能。
用户可以通过旋钮、按钮或数字输入方式对输出电压和电流进行调整。
这个功能使得直流稳压电源适用于不同类型的电子设备，可以根据需要提供不同的电压和电流输出。
3. 短路保护和过载保护直流稳压电源内置了短路保护和过载保护功能，能够在供电设备发生短路或过载情况时自动切断电源输出，以保护供电设备和稳压电源本身的安全。
短路保护和过载保护是直流稳压电源应具备的重要功能，能够有效预防因电路故障而引起的意外事故。
4. 超低纹波和噪声直流稳压电源会通过滤波电路减小输出电压中的纹波和噪声。
纹波指的是输出电压中存在的交流成分，噪声则是指输出电压中的随机波动信号。
通过降低纹波和噪声水平，直流稳压电源能够提供高质量的直流电源，适用于对电源干扰要求较高的设备。
5. 温度保护直流稳压电源还常常具备温度保护功能，可以通过内置传感器实时监测设备内部的温度，并在温度过高时自动切断供电。
温度保护功能能够防止电源过热，保护电子设备的正常运行。
6. 数字化控制和远程控制现代直流稳压电源通常具备数字化控制和远程控制的功能。
直流稳压电源原理和使用方法大家好，今天咱们来聊聊直流稳压电源，听起来是不是有点高大上？其实它就是一个很实用的电子小伙伴，让我们在各种电气设备上如鱼得水。
就像我们日常生活中有很多工具一样，直流稳压电源就是为了给特定的应用场合提供稳定的电压，保证设备能够正常运转，不至于“掉链子”。
1. 直流稳压电源的基础知识1.1 什么是直流稳压电源？简单来说，直流稳压电源可以把输入的电流变成稳定的直流电压，确保输出电压不受输入波动的影响，好比你开车的时候，有个方向盘帮你保持稳定，不让车子左摇右摆。
这种电源通常用在各种电器，比如我们的电脑、电视，甚至小玩意儿如手机充电器，都是靠这个稳定的电压来保证工作的。
1.2 为什么需要稳压？说到稳压，很多人可能会问：“我家的插座不是就给电吗？还需要稳压干啥？”您说得没错，一般的插座是有电的，但电压不一定稳定。
就像您早上喝的咖啡，浓稠的和淡淡的口感是不一样的，电压也是一样，太高或者太低都会导致设备性能下降，甚至损坏。
所以，稳压电源就像咖啡店的老手，会把每杯咖啡调配得刚刚好，让你一口下去，幸福感满满！2. 直流稳压电源的工作原理2.1 稳压原理这就要提到它的“秘密武器”——稳压芯片。
这些芯片就像是电源里的小管家，时刻监控着输出电压，只要一有波动，它们就会立马“行动”，调节电流，保持电压稳定。
就像一个勤奋的学生，在考试前认真复习，才不会让“偏科”影响整体结果。
因此，我们的设备无论是工作还是休息，都能达到“心灵的平和”。
2.2 常见类型说到直流稳压电源，它的类型可谓是五花八门，常见的有线性稳压电源和开关稳压电源。
线性稳压电源就好比是古典钢琴，声音柔和细腻，但效率相对较低；而开关稳压电源就像现代电子乐，效率高，适用范围广。
各有各的优劣，选什么得看你的使用需求。
3. 使用直流稳压电源的注意事项3.1 选对参数使用直流稳压电源的时候，最重要的一点就是要挑对参数。
你得瞅准输入和输出的电压、电流，选对合适的设备。
直流稳压电源基本功能
直流稳压电源是一种能够提供稳定直流电压输出的电源设备。
其基本功能包括以下几个方面：
1. 稳定输出电压：直流稳压电源的主要功能是提供稳定的输出电压，可以根据需求设定输出电压值，并保持在设定范围内稳定输出。
2. 超负荷保护: 直流稳压电源具备过载保护功能，当负载超过
电源的额定负载能力时，电源会自动切断电流，避免电源过载。
3. 短路保护：直流稳压电源具备短路保护功能，当负载出现短路情况时，电源会自动切断电流，以保护电源和负载设备。
4. 过压保护：当输出电压超过设定范围时，直流稳压电源会自动切断电流，防止负载设备因过高电压而损坏。
5. 过流保护：当输出电流超过额定电流时，直流稳压电源会自动切断电流，以避免过大电流对负载设备的损坏。
6. 温度保护：当工作温度超过正常范围时，直流稳压电源会自动切断电流或降低输出电压，以保护电源设备。
7. 数字显示：直流稳压电源通常具备数字显示功能，可以实时显示输出电压、电流等参数。
总之，直流稳压电源的基本功能是稳定输出电压，在保护负载设备和电源设备的同时，提供稳定可靠的直流电源供电。
双端直流稳压电源双端直流稳压电源，是一种用于直流电路的电源，它能够将输入电源的不稳定性转化为输出的稳定直流电压。
这种电源可以用于多种应用领域，例如电器设备、工厂机器和电子设备等。
双端直流稳压电源通常由两个端子组成：正端和负端。
通过这两个端子，电源可以输出正负极性的直流电压。
这种电源的主要特点是其成功地提供了稳定的电压，同时还具有较小的电源变化。
这一点非常重要，因为许多电子设备和电路都需要精确的电压才能工作。
在双端直流稳压电源中，电源变化通常通过一个电源变压器实现。
变压器会将输入电源的电压降低或升高到所需的电压水平。
然后，通过一个整流器电路将交流电源转换为直流电源。
接下来，直流电源会经过稳压器电路，这个电路可以控制输出电压，确保恒定的电压水平。
这种电源的一个优点是它可以为负载提供相对恒定的电压，即使电源本身的电压波动相对较大。
在一些情况下，这可能是非常重要的，特别是对于需要高精度稳定电压的应用来说。
例如，在测试高精度电路时，甚至细微的电压波动也可能导致测量结果存在误差。
双端直流稳压电源的另一个优点是它可以为电路提供比较低的噪声水平。
噪声是电源中存在的一些杂波信号，这些信号在某些情况下可能会对电路的性能和精度产生负面影响。
通常，为了降低噪声水平，这种电源需要使用更好的滤波器，同时还需要更好的稳压电路。
双端直流稳压电源的缺点是它通常需要使用大型的变压器。
这个变压器通常是电源的最大组成部分，这意味着它占据了更多的空间，并且通常比较沉重。
另一个缺点是，这种电源通常不能为高电流负载提供足够的电源，因为负载电流在稳定电源的情况下通常受到一定的约束。
尽管双端直流稳压电源存在一些缺点，但它仍然是一种重要的电源类型。
在许多应用领域中，需要提供精确、稳定的电压，这时就需要使用这种类型的电源。
与其他类型的电源相比，它通常提供更好的噪声抑制性能和更好的稳定性能。
在选择电源时应该综合考虑自身的需要，选择最适合自己应用场景的电源类型。
直流稳压电源的工作原理及应用直流稳压电源是一种电子设备，它的主要功能是将交流电转换为特定电压和电流的直流电，同时保持输出电压的稳定性。
它在各个领域的电子设备中广泛应用，例如通信、医疗、工业等。
本文将详细介绍直流稳压电源的工作原理和应用。
一、工作原理直流稳压电源的主要原理是通过变压器、整流器、滤波器和稳压器等部件的组合来实现。
下面将分别介绍这些部件的功能及工作原理。
1. 变压器：变压器主要用于将输入交流电的电压变换为需要的输出电压。
变压器的工作原理是利用电磁感应的原理，通过线圈的互感作用实现电压的升降。
2. 整流器：整流器用于将变压器输出的交流电转换为直流电。
目前常用的整流器有两种类型，即半波整流和全波整流。
半波整流器只能利用交流电的一半周期，而全波整流器则能利用交流电的两个半周期，因此全波整流器的输出电压波动更小。
3. 滤波器：滤波器用于去除整流后产生的脉动直流电中的交流成分，使得输出电压更加稳定。
滤波器一般由电容器和电感器组成，电容器可以存储电荷，电感器则具有抑制电流变化的能力。
4. 稳压器：稳压器主要用于保持输出电压的稳定性。
稳压器通过对输出电压进行反馈控制，根据反馈信号调节输出电压，使其保持在预设的稳定值。
二、应用领域直流稳压电源在各个领域的电子设备中发挥着重要作用。
以下是几个常见的应用领域：1. 通信：在通信领域，直流稳压电源常用于手机基站、通信终端设备等，为其提供稳定的电力支持。
稳定的电源可以确保通信设备正常运行，减少信号中断等问题。
2. 医疗：医疗设备对电源的稳定性要求非常高，直流稳压电源在医疗设备中广泛应用。
例如，电子血压计、心电图仪、医用激光设备等都需要高稳定性的电源供应。
3. 工业：在工业制造领域，直流稳压电源被广泛应用于机床、自动化设备、工厂自动化系统等。
稳定的电源可以提供给这些设备所需的恒定功率，确保设备正常运行。
4. 车载电子设备：直流稳压电源也逐渐应用于汽车行业，用于驱动车载电子设备，例如导航系统、音响设备等。
直流可调稳压电源的工作原理及应用直流可调稳压电源是一种常见的电源设备，广泛应用于各种电子设备和实验中。
本文将详细介绍直流可调稳压电源的工作原理及其在实际应用中的相关知识。
一、工作原理直流可调稳压电源的工作原理主要涉及以下几个方面。
1.直流电源变换直流可调稳压电源首先通过整流变压器将交流电转换为直流电。
整流变压器将交流电进行整流，通过二极管等元件将交流电转换为直流电。
这一步骤的目的是将交流电转换为直流电，并进行基本的电压变换。
2.滤波由于整流后的直流电会带有一定的脉动，为了保证输出电压的纹波尽可能小，需要进行滤波处理。
滤波电路通常采用电容器，通过电容器对直流电进行充放电来平滑输出电压。
滤波电路能够有效减小输出电压的纹波，保证直流电的稳定性。
3.可调稳压可调稳压电路是直流可调稳压电源的核心部分。
通过对电路中的元件进行调节，可以实现对输出电压的调整和稳定控制。
常见的可调稳压电路包括电阻调节稳压电路、稳压二极管调节电路和集成芯片调节电路等。
这些电路能够根据电路设计的要求，通过对元件参数的调整控制输出电压的大小。
二、应用领域直流可调稳压电源具有输出电压稳定性高、调节范围宽、反应速度快等特点，因此被广泛应用于各个领域。
1.电子设备直流可调稳压电源常用于电子设备中，提供稳定的直流电源供给电路工作。
在电子仪器仪表、通信设备、计算机等设备中，直流可调稳压电源能够为各个电路部分提供稳定、可靠的电源。
2.实验室应用直流可调稳压电源广泛应用于各种实验室中。
在科研实验和教学实验中，直流可调稳压电源常作为仪器设备的电源，可以调节输出电压以满足实验需求，并保持输出电压的稳定性，确保实验的准确性和可重复性。
3.工业自动化直流可调稳压电源在工业自动化系统中也扮演着重要角色。
在各种自动化设备中，直流可调稳压电源可以提供精确的电源供给，为设备的正常运行提供稳定的电压和电流支持。
4.电池充电直流可调稳压电源还常用于电池充电领域。
通过调节直流可调稳压电源的输出电压和电流，可以为各种类型的电池进行充电，满足不同类型电池的充电要求。
直流稳压电源应用领域
直流稳压电源应用于计算机及其周边装置、医疗电子仪器、通讯广播设备、工业电子设备、自动生产线等现代高科技产品的稳压和保护。
直流稳压电源广泛应用于国防、科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等的直流供电。
(1) 直流稳压电源可用于各种电子设备老化，如PCB板老化，家电老化，各类IT产品老化，CCFL老化，灯管老化
(2) 直流稳压电源适用于需要自动定时通、断电，自动记周期数的电子元件的老化、测试
(3)电解电容器脉冲老练
(4)电阻器，继电器，马达等测试老练
(5)整机老练;电子元器件性能测试，例行试验。
直流稳压电源产品规格：
5V15A;5V30A;5V35A;5V50A;5V80A;5V100A;5V120A;5V150A;5V200A;5V30。

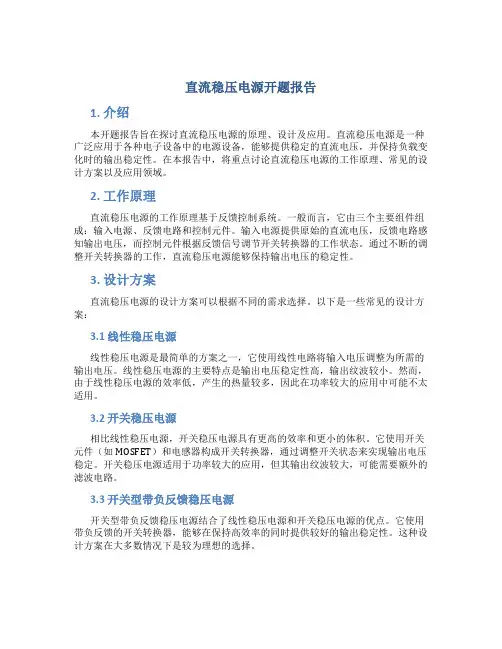

直流稳压电源开题报告1. 介绍本开题报告旨在探讨直流稳压电源的原理、设计及应用。
直流稳压电源是一种广泛应用于各种电子设备中的电源设备，能够提供稳定的直流电压，并保持负载变化时的输出稳定性。
在本报告中，将重点讨论直流稳压电源的工作原理、常见的设计方案以及应用领域。
2. 工作原理直流稳压电源的工作原理基于反馈控制系统。
一般而言，它由三个主要组件组成：输入电源、反馈电路和控制元件。
输入电源提供原始的直流电压，反馈电路感知输出电压，而控制元件根据反馈信号调节开关转换器的工作状态。
通过不断的调整开关转换器的工作，直流稳压电源能够保持输出电压的稳定性。
3. 设计方案直流稳压电源的设计方案可以根据不同的需求选择。
以下是一些常见的设计方案：3.1 线性稳压电源线性稳压电源是最简单的方案之一，它使用线性电路将输入电压调整为所需的输出电压。
线性稳压电源的主要特点是输出电压稳定性高，输出纹波较小。
然而，由于线性稳压电源的效率低，产生的热量较多，因此在功率较大的应用中可能不太适用。
3.2 开关稳压电源相比线性稳压电源，开关稳压电源具有更高的效率和更小的体积。
它使用开关元件（如MOSFET）和电感器构成开关转换器，通过调整开关状态来实现输出电压稳定。
开关稳压电源适用于功率较大的应用，但其输出纹波较大，可能需要额外的滤波电路。
3.3 开关型带负反馈稳压电源开关型带负反馈稳压电源结合了线性稳压电源和开关稳压电源的优点。
它使用带负反馈的开关转换器，能够在保持高效率的同时提供较好的输出稳定性。
这种设计方案在大多数情况下是较为理想的选择。
4. 应用领域直流稳压电源广泛应用于各种电子设备中，下面列举了几个常见的应用领域：4.1 通信设备直流稳压电源在通信设备中具有重要的作用。
例如，用于供电解调器、网络交换机和计算机服务器等设备。
稳定的电源可以保证通信设备的正常运行，同时提供可靠的信号传输。
4.2 工业自动化在工业自动化领域，直流稳压电源被广泛应用于控制系统、传感器和执行机构的供电。
第一章直流稳压电源及其应用几乎所有的电子电路都需要稳定的直流电源，在检定检修指示仪表时，除了要有合适的标准仪器外，还必须要有合适的直流电源及调节装置。
当由交流电网供电时，则需要把电网供给的交流电转换为稳定的直流电。
交流电经过整流、滤波后变成直流电，虽然能够作为直流电源使用，但是，由于电网电压的波动，会使整流后输出的直流电压也随着波动。
同时，使用中负载电流也是不断变动的，有的变动幅度很大，当它流过整流器的内阻时，就会在内阻上产生一个波动的电压降，这样输出电压也会随着负载电流的波动而波动。
负载电流小，输出电压就高，负载电流大，输出电压就低。
直流电源电压产生波动，会引起电路工作的不稳定，对于精密的测量仪器、自动控制或电子计算装置等，将会造成测量、计算的误差，甚至根本无法正常工作。
因此，通常都需要电压稳定的直流稳压电源供电。
晶体管直流稳压电源可以作为各种晶体管仪器、仪表、电子计算机、自动控制系统与设备的直流电源。
精密稳压、稳流电源还可作为检定某些电工仪表用的稳压、稳流电源。
因此，晶体管直流稳压电源是科研、生产、教学和维修等单位常用的必备仪器。
一、直流稳压电源的原理（一）方框图及工作原理晶体管串联型直流稳压电源的典型电路方框图如图1-1所示。
它由整流滤波电路、串联型稳压电路、辅助电源和保护电路等部分组成。
图1-1 直流稳压电源电路原理方框图整流滤波电路包括电源变压器、整流电路和滤波电路。
半导体电路常用的直流电源有6V、12V、18V、24V、30V等额定电压值，而电网电压一般为交流220V，要把电网的交流电压变换成所需要的直流电压，首先要经过电源变压器降压，然后通过整流电路将交流电变成脉动的直流电，由于整流后的电压还有较大的交流成分，必须通过滤波电路加以滤除，从而得到比较平滑的直流电压。
经过滤波电路后所得到的直流电压，虽然脉动小了，但是电压的数值仍是不稳定的，其主要原因有三个方面：一是交流电网的电压一般有±10%左右的波动，因而会引起整流滤波输出的直流电压也有±10%左右的波动；二是整流滤波电路存在内阻，当负载电流变化时，在内阻上的电压降落也会变化，使输出直流电压也随之变化；三是在整流稳压电路中，由于采用的半导体器件特性随环境温度而变化，所以也造成输出电压不稳定。
稳压电路可以保持输出直流电压的稳定，使之不随电网电压、负载或温度的变化而变化。
串联型稳压电路由调整环节、比较放大电路、取样电路、基准电压等部分组成。
调整环节中的调整管是串接在滤波电路和负载之间，故称为串联型稳压电路。
调整管相当于一个可变电阻，如果输出电压升高了，则其电阻值相应地增大，使输出电压降回来；反之，如果输出电压下降了，则其电阻值相应地减小，使输出电压有所升高。
这样调整输出电压，使其维持不变，就可达到稳压的目的。
取样电路用电阻分压的方法，将输出电压的变化按一定比例取样下来，为取样信号。
基准电压是稳定而标准的参考电压。
取样信号与基准电压同时加至比较放大电路进行比较，然后将两者之差进行放大，用放大后的电压去控制调整管的基极注入电流，从而改变调整管的直流内阻，调整输出电压稳定不变。
为提高稳压器的性能，比较放大电路常采用两级差动放大器，放大倍数较大，控制能力较强，其次比较放大电路还要求零点漂移小，温度稳定性好。
上述的整流滤波电路与串联型稳压电路合在一起，也称为主电源。
其稳压原理是这样的：如果由于电网电压或负载变化而引起输出电压增大时，经取样电路产生的取样电压也增大，这时取样电压大于基准电压，其差值经比较放大电路放大后，经调整环节使调整管的发射结电压减小，其基极电流减小，调整管的直流内阻增大，其管压降就增大，从而使输出电压减小，维持了输出电压的稳定。
同理，当输出电压减小时，通过类似过程，使调整管的直流内阻减小，其管压降减小，也将使输出电压回升，从而基本保持不变。
直流稳压电源除了主电源，一般都有两组辅助电源。
第一辅助电源由整流器和稳压器组成，其输出电压也相当稳定；第二辅助电源与主电源电路相似，也由整流滤波电路和串联型稳压电路组成，其输出电压很稳定。
第一辅助电源的输出电压一方面作为保护电路的电源电压，另一方面与主电源的输出电压和第二辅助电源的输出电压正向串联后，作为主电源比较放大电路末级差动放大管的电源电压，为比较放大电路提供一个具有较高电压的稳压电源，使其增益较大，这样，就提高了主电源串联型稳压电路的调整灵敏度，进一步提高了其输出电压的稳定性。
第二辅助电源的输出电压一方面作为主电源比较放大电路差动放大管的电源电压，另一方面通过分压电路输出稳定的电压，作为主电源比较放大电路的基准电压。
在串联型稳压电路中，当过载时，特别是在输出端短路的情况下，输入直流电压几乎全部落在调整管的两端，这种过载现象即使时间很短，也会使调整管和整流二极管立即烧毁。
因此，必须采用快速动作的过流自动保护电路。
当过载或短路时，通过保护电路使调整管截止。
这时，输出电压和电流基本都下降为零，起到保护作用。
这种保护电路称为截止式保护电路。
（二）串联型稳压电路图1-2所示是具有放大环节的串联型晶体管稳压电路。
输入电压Vi是由整流滤波电路供给的。
电阻R1、R2组成分压器，把输出电压的变化量取出一部分加到由T1组成的放大器的输入端，所以叫作取样电路。
电阻R3和稳压管Dz组成稳压管稳压电路，用以提供基准电压，使T1的发射极电位固定不变。
晶体管T1组成放大器，起比较和放大信号的作用。
R4是T1的集电极电阻，从T1集电极输出的信号直接加到调整管T2的基极。
R LT2图1-2 串联型稳压电路如果由于电网电压降低或负载电流增大使输出电压Vo 降低时，通过R 1、R 2的分压作用，T 1的基极电位V B1下降，由于T 1的发射极电位V E1被稳压管Dz 稳住而基本不变，二者比较的结果，使T 1发射结的正向电压减小，从而使T 1的I C1减小和V C1增高。
V C1的升高又使T 2的I B2和I C2增大，V CE2减小，最后使输出电压Vo 升高到接近原来的数值。
以上稳压过程可以表示为：Vo Vo B1C1CE2V V V 取样放大控制调整同理，当V o 升高时，通过稳压过程也使V o 基本保持不变。
比较放大器可以是一个单管放大电路，但为了提高其增益及输出电压温度稳定性，也可以采用多级差动放大电路和集成运放。
调整管通常是功率管，为增大β值，使比较放大器的小电流能推动功率管，也可以是二个至三个晶体管组成的复合管，如果调整管的功率不能满足要求时，也可以是若干个调整管并联使用，增加支路以便扩大输出电流。
由于用途不同，取样电路的接法也不同：对稳压源，取样电阻是与负载并联；而对稳流源，取样电阻则是与负载串联。
有些电子设备需要大小相等而极性相反的双路电源电压。
这样的电源电压可以通过对称的双路稳压电路来获得。
（三） 辅助电源电路1．第一辅助电源电路在图1-2所示的电路中，放大管T 1的负载R 4直接接在变化较大的输入电压Vi 上，因此输入电压的变化会直接通过R 4作用到调整管T 2的基极上，从而使输出电压发生变化，影响其稳定性。
为了克服这个缺点，可以采用一个独立的辅助电源Vz 2供电，如图1-3所示。
这个电源也称为第一辅助电源，是由R 和Dz 2组成的稳压电路，由同一变压器的另一次级绕组经整流滤波得到电压Vi 1，经稳压电路得到稳定电压Vz 2，该电压与Vo 串联后作为T 1的电源。
由于Vz 2与V o 都是相当稳定的，所以电源电压的波动对输出电压的影响可大大减小。
由于Vz 2与Vo 相加作为比较放大器的电源，所以R 4可以选得比原来大，以提高放大倍数，从而进一步地增强了控制能力，提高了输出电压的稳定性。
+-图1-3 第一辅助电源电路2． 第二辅助电源电路在图1-2所示的电路中，串联型稳压电路的输出电压Vo 可以由下式给出：2211)(R R R V Vz Vo BE ++= 可见，改变取样电路的分压比，可以调节输出电压的大小。
R 1愈小则输出电压Vo 也愈小。
当R 1=0时，输出电压最低，其值为：Vomin=Vz+V BE1，即输出电压的最低值仍高于稳压管工作电压Vz ，输出电压不可能调整到零是这种电路的缺点。
为了扩大输出电压的调整范围，可增加第二辅助电源，如图1-4所示，这种电路稳压管的电压是由另一组整流电路的Vi 2供给，从图可以直观看出，如果R 1=0时，则V = V BE1≈0。
可见，第二辅助电源提供了调节输出电压接近于零的可能性，只要改变取样电路的分压比，就可实现输出电压在大范围内连续可调的要求。
图1-4 第二辅助电源电路（四）串联型稳压电路的保护电路串联型晶体管稳压电路的保护电路可分为限流式和截止式两种。
1．限流式保护电路限流式保护电路是当输出电流超过一定数值时，则保护电路开始工作，使调整管处于不完全截止状态，输出电流和输出电压都相应下降，达到保护电源的目的。
这种保护电路比较简单，而且当输出过载或短路被排除后，稳压电路便自动地恢复工作。
+-保护电路图1-5 限流保护电路图1-5所示虚线包围的部分是较常见的限流式保护电路。
T 3称为保护管。
输出电压经R 5和R 6分压，取R 6上的电压给T 3基极提供反向偏压。
R 7为检测电阻，其阻值较小。
输出电流在R 7上的压降给T 3基极提供正向偏压。
在正常情况下，R 6上的反向偏压超过R 7上的正向偏压，所以T 3处于截止状态，对稳压电路工作没有影响。
当过载使输出电流过大时，则R 7正向压降也增大，使T 3进入导通状态，于是T 3管两端电压减小，使调整管T 2发射结正向电压也减小，从而使调整管电流减小，输出电流和电压都减小，对调整管起到了保护作用。
这种保护电路维持T 3导通的必要条件是输出电流经过R 7产生正向偏压，因此只能把输出电流减小到一定程度，而不能使调整管截止。
当输出过载原因被排除后，可以自动恢复到正常状态。
优点是简单可靠，缺点是过载时调整管上仍消耗较大的功率。
2．截止式保护电路截止式保护电路是当负载过载或短路时，通过保护电路使调整管截止，这时输出电压和电流基本都下降为零，从而起到保护作用。
截止式保护电路稍微复杂。
它又可分为两种情况：一种是可自动恢复工作；另一种是当故障排除后必须依靠复位按钮或切断交流电源重新开机，稳压电源才能恢复正常工作。
+-图1-6 截止式保护电路图1-6 所示虚线包围的部分为截止式保护电路。
图中电阻R8、稳压管Dz2及分压电阻R4、R5为保护管T3提供基极电压，由输出电压Vo经电阻R6、R7分压供给T3发射极电压，检测电阻R接在R7和R5之间，输出电流Io流过它产生电压降，R5、R7和R上电压的极性如图所示，可见加在保护管T3的发射结电压为V BE3=（V R5+V R）-V R7当稳压电路正常工作时，Io在额定值内，V R=IoR较小，使V R5+ V R＜V R7，则V BE3为负值，T3管发射结反向偏置而可靠地截止。
