透镜焦度的计算公式概述及解释说明1. 引言1.1 概述透镜是光学中常见的一个重要元件，用于聚焦光线。
透镜的焦距是衡量其聚焦能力的一项重要参数。
为了计算透镜的焦距，我们需要了解透镜焦度的计算公式。
本文将对透镜焦度的计算公式进行概述和解释。
1.2 文章结构本文分为五个部分进行介绍和讨论。
首先在引言部分，我们将概述整篇文章的内容并介绍其结构。
随后，在第二部分中，我们将详细介绍透镜焦距的定义及其原理，并推导薄透镜焦度的计算公式。
第三部分将探讨如何确定透镜参数并计算出焦度，包括透镜类型及特性分类、实验测量方法与数据分析以及考虑其他影响因素时修正方法等内容。
接下来，在第四部分中，我们将给出一个具体的实例，并描述相应的实验装置和步骤，记录数据并进行处理及结果分析，同时探讨误差控制措施。
最后，在第五部分中，我们将总结文章主要观点和发现，并评价本研究的意义和局限性。
1.3 目的本文的目的是提供关于透镜焦度计算公式的概述和解释，在介绍了计算公式后，我们将探讨如何通过实验测量方法确定透镜参数并计算焦距，并分析实测结果。
通过阐述透镜焦距的计算原理和实际应用，读者能够更深入地了解透镜光学，并具备运用相关计算公式和实验测量方法来研究透镜焦度的能力。
本文所提供的信息和方法对于从事光学研究、光学仪器制造和相关领域工程技术人员具有重要参考价值。
2. 透镜焦度的计算公式2.1 透镜焦距定义及原理透镜是一种光学元件，它能够将来自远处或无限远处的平行光线汇聚到一个焦点上。
这个焦点与透镜之间的距离被称为透镜的焦距。
根据透镜焦距定义及几何光学原理，可以推导出薄透镜的焦度计算公式。
薄透镜是指其物方和像方的曲面半径均很大，近似看作是无曲率的。
2.2 薄透镜焦度计算公式推导对于薄透镜，根据几何光学原理，可以得到以下计算公式：1/f = (n-1) * (1/R1 - 1/R2)其中，f表示薄透镜的焦距，n表示介质折射率，R1和R2分别为物方和像方曲面半径。
透镜成像的公式推导透镜作为一种常见的光学元件，被广泛应用于相机镜头、显微镜、望远镜等光学仪器中。
了解透镜成像的原理和公式推导，可以帮助我们更好地理解光学系统的工作方式。
一、透镜成像原理透镜成像原理基于光线的折射现象。
当光线从一种介质射向另一种折射率不同的介质时，会发生折射现象。
透镜具有曲面，使得光线在它上面发生折射，最终形成一个倒立的实像或虚像。
透镜成像的位置和大小取决于物体的位置和大小，以及透镜的焦距。
二、透镜成像公式透镜成像可以通过两个公式来描述：薄透镜成像公式和透镜成像放大倍率公式。
1. 薄透镜成像公式薄透镜成像公式可以推导出物距、像距和焦距之间的关系。
设物体距离透镜的距离为object_distance(O)、像体距离透镜的距离为image_distance(I)，透镜的焦距为f。
根据几何光学的原理，我们可以得到以下公式：1/O + 1/I = 1/f这个公式被称为薄透镜成像公式，它描述了光线通过透镜后的折射和成像情况。
2. 透镜成像放大倍率公式透镜成像放大倍率公式可以推导出物体高度、像体高度和焦距之间的关系。
设物体高度为object_height(H)，像体高度为image_height(h)，透镜的焦距为f。
根据几何光学的原理，我们可以得到以下公式：h/H = -I/O = I/(f-I)这个公式描述了物体在透镜成像后的放大倍率。
三、透镜成像的具体示例下面以凸透镜为例，来具体推导透镜成像的公式。
假设透镜为凸透镜，其焦点位于透镜的右侧。
当一个物体放置在凸透镜的左侧时，根据薄透镜成像公式，我们可以得到：1/O + 1/I = 1/f这里物体距离透镜的距离O为正，因为物体位于透镜的左侧；像体距离透镜的距离I为正，因为像体位于透镜的右侧；焦距f为正，因为凸透镜的焦点位于透镜的右侧。
根据凸透镜成像的特性，当物体的距离远离透镜时，焦距可以近似为常数。
因此，当物体距离透镜远离焦距时，透镜成像满足以下近似关系：1/O ≈ 1/I 或O ≈ I这表示物体和像体的距离大致相等。
薄透镜成像公式及作图法薄透镜成像公式及作图法薄透镜成像公式及作图法 2011年04月01日本节向您讲述透镜成像的各种有效的作图法，以及薄透镜成像公式应用，您一定会在这里找到许多有用的方法。
[内容综述]如果一个透明物体的两个界面都是球面，或者一个界面是球面，另一个界面是平面，这就是透镜，中央部分比边缘厚的，叫凸透镜，它具有会聚光线的性能，所以也叫做会聚透镜。
透镜中央部分比边缘薄的，叫凹透镜，它具有发散光线的性能，也以也叫做发散透镜。
如果透镜的厚度比两球面的曲率半径小得多，叫做薄透镜。
本讲主要的重点、难点是薄透镜成像公式的应用及透镜成像的作图法。
[要点讲解]1、单球面折射成像公式如图15-28所示，设单球面左、右方的折射率分别为1和n，S’是S的像，因为是近轴光线，所以i与r均很小，所以有(R为球面曲率半径)，代入?及，?式即为单球面成像公式，当时的v就是焦距f，所以2、薄透镜成像公式透镜实质上是两个单折射球面组成，它的成像过程就是连续两次的单球面成像过程。
下面讨论薄透镜成像。
如图15-29所示，设左球面的半径为，右球面半径为，透镜材料的折射率为n。
点光源S发出的近轴光经左球面折射后设成像于S’’，由于透镜很薄，两球面顶点可视为一点，设为O，设SO=u，OS’’=V’，由单球面折射成像公式可得原应成像于S"的光束在尚未会聚前又被第二个球面折射，第二次成像。
S’’成为物，是虚物，折射后成像于S’。
现在的物距是-v’，像距为v，则 ?+?可得，这就是薄透镜成像公式。
这里，u,v, , 均有正、负，规则同前面所规定的。
对图15-29，u,v, 均为正，为负，当时，当时，当透镜两边处于同一介质中时f=f ’。
当f和f’>0的透镜称为会聚透镜(凸透镜)。
当f 和f’<0的透镜称为发散透镜(凹透镜)。
用焦距表示，可将?式透镜的成像公式写成 (当f=f ’时)上式称为高斯公式。
3(透镜成像作图法(1)基本光线作图法如图15-30所示，从物方焦点发出的任意光线径透镜折射后必成为平行于主轴的光;平行于主轴射向透镜的任意光线径透镜折射后必经过像方焦点;过光心的光线径透镜后方向不变。

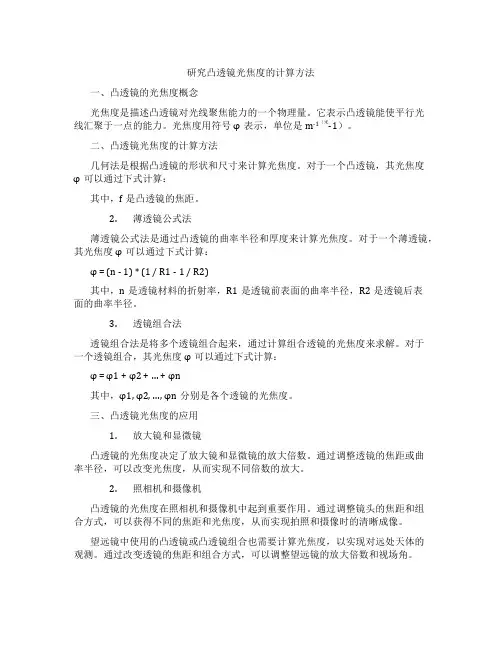

研究凸透镜光焦度的计算方法一、凸透镜的光焦度概念光焦度是描述凸透镜对光线聚焦能力的一个物理量。
它表示凸透镜能使平行光线汇聚于一点的能力。
光焦度用符号φ表示，单位是m-1（米-1）。
二、凸透镜光焦度的计算方法几何法是根据凸透镜的形状和尺寸来计算光焦度。
对于一个凸透镜，其光焦度φ可以通过下式计算：其中，f是凸透镜的焦距。
2.薄透镜公式法薄透镜公式法是通过凸透镜的曲率半径和厚度来计算光焦度。
对于一个薄透镜，其光焦度φ可以通过下式计算：φ = (n - 1) * (1 / R1 - 1 / R2)其中，n是透镜材料的折射率，R1是透镜前表面的曲率半径，R2是透镜后表面的曲率半径。
3.透镜组合法透镜组合法是将多个透镜组合起来，通过计算组合透镜的光焦度来求解。
对于一个透镜组合，其光焦度φ可以通过下式计算：φ = φ1 + φ2 + … + φn其中，φ1, φ2, …, φn分别是各个透镜的光焦度。
三、凸透镜光焦度的应用1.放大镜和显微镜凸透镜的光焦度决定了放大镜和显微镜的放大倍数。
通过调整透镜的焦距或曲率半径，可以改变光焦度，从而实现不同倍数的放大。
2.照相机和摄像机凸透镜的光焦度在照相机和摄像机中起到重要作用。
通过调整镜头的焦距和组合方式，可以获得不同的焦距和光焦度，从而实现拍照和摄像时的清晰成像。
望远镜中使用的凸透镜或凸透镜组合也需要计算光焦度，以实现对远处天体的观测。
通过改变透镜的焦距和组合方式，可以调整望远镜的放大倍数和视场角。
研究凸透镜光焦度的计算方法对于理解和应用凸透镜具有重要意义。
通过掌握不同计算方法，我们可以更好地设计和优化光学仪器，满足各种实际需求。
习题及方法：已知一个凸透镜的焦距为0.3m，求该凸透镜的光焦度φ。
由光焦度的定义可知，φ = 1 / f。
将给定的焦距f = 0.3m代入公式，得到：φ = 1 / 0.3m = 3.33 m^-1一个凸透镜的前表面曲率半径为20cm，后表面曲率半径为30cm，透镜材料的折射率为1.5，求该凸透镜的光焦度φ。
薄透镜成像公式及作图法薄透镜成像公式及作图法薄透镜成像公式及作图法 2011年04月01日本节向您讲述透镜成像的各种有效的作图法，以及薄透镜成像公式应用，您一定会在这里找到许多有用的方法。
[内容综述]如果一个透明物体的两个界面都是球面，或者一个界面是球面，另一个界面是平面，这就是透镜，中央部分比边缘厚的，叫凸透镜，它具有会聚光线的性能，所以也叫做会聚透镜。
透镜中央部分比边缘薄的，叫凹透镜，它具有发散光线的性能，也以也叫做发散透镜。
如果透镜的厚度比两球面的曲率半径小得多，叫做薄透镜。
本讲主要的重点、难点是薄透镜成像公式的应用及透镜成像的作图法。
[要点讲解]1、单球面折射成像公式如图15-28所示，设单球面左、右方的折射率分别为1和n，S’是S的像，因为是近轴光线，所以i与r均很小，所以有(R为球面曲率半径)，代入?及，?式即为单球面成像公式，当时的v就是焦距f，所以2、薄透镜成像公式透镜实质上是两个单折射球面组成，它的成像过程就是连续两次的单球面成像过程。
下面讨论薄透镜成像。
如图15-29所示，设左球面的半径为，右球面半径为，透镜材料的折射率为n。
点光源S发出的近轴光经左球面折射后设成像于S’’，由于透镜很薄，两球面顶点可视为一点，设为O，设SO=u，OS’’=V’，由单球面折射成像公式可得原应成像于S"的光束在尚未会聚前又被第二个球面折射，第二次成像。
S’’成为物，是虚物，折射后成像于S’。
现在的物距是-v’，像距为v，则 ?+?可得，这就是薄透镜成像公式。
这里，u,v, , 均有正、负，规则同前面所规定的。
对图15-29，u,v, 均为正，为负，当时，当时，当透镜两边处于同一介质中时f=f ’。
当f和f’>0的透镜称为会聚透镜(凸透镜)。
当f 和f’<0的透镜称为发散透镜(凹透镜)。
用焦距表示，可将?式透镜的成像公式写成 (当f=f ’时)上式称为高斯公式。
3(透镜成像作图法(1)基本光线作图法如图15-30所示，从物方焦点发出的任意光线径透镜折射后必成为平行于主轴的光;平行于主轴射向透镜的任意光线径透镜折射后必经过像方焦点;过光心的光线径透镜后方向不变。

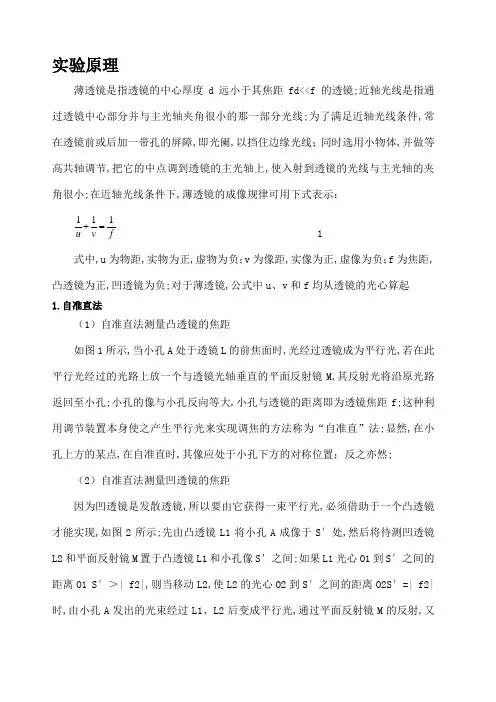

实验原理薄透镜是指透镜的中心厚度d 远小于其焦距fd<<f 的透镜;近轴光线是指通过透镜中心部分并与主光轴夹角很小的那一部分光线;为了满足近轴光线条件,常在透镜前或后加一带孔的屏障,即光阑,以挡住边缘光线；同时选用小物体,并做等高共轴调节,把它的中点调到透镜的主光轴上,使入射到透镜的光线与主光轴的夹角很小;在近轴光线条件下,薄透镜的成像规律可用下式表示： f v u 111=+ 1式中,u 为物距,实物为正,虚物为负；v 为像距,实像为正,虚像为负；f 为焦距,凸透镜为正,凹透镜为负;对于薄透镜,公式中u 、v 和f 均从透镜的光心算起1.自准直法（1）自准直法测量凸透镜的焦距如图1所示,当小孔A 处于透镜L 的前焦面时,光经过透镜成为平行光,若在此平行光经过的光路上放一个与透镜光轴垂直的平面反射镜M,其反射光将沿原光路返回至小孔;小孔的像与小孔反向等大,小孔与透镜的距离即为透镜焦距f;这种利用调节装置本身使之产生平行光来实现调焦的方法称为“自准直”法;显然,在小孔上方的某点,在自准直时,其像应处于小孔下方的对称位置；反之亦然;（2）自准直法测量凹透镜的焦距因为凹透镜是发散透镜,所以要由它获得一束平行光,必须借助于一个凸透镜才能实现,如图2所示;先由凸透镜L1将小孔A 成像于S ′处,然后将待测凹透镜L2和平面反射镜M 置于凸透镜L1和小孔像S ′之间;如果L1光心O1到S ′之间的距离O1 S ′＞| f2|,则当移动L2,使L2的光心O2到S ′之间的距离O2S ′=| f2|时,由小孔A 发出的光束经过L1、L2后变成平行光,通过平面反射镜M 的反射,又在小孔处成一清晰的实像,于是确定了像点和凹透镜的光心的位置就能测量出凹透镜的焦距f2;2.共轭法测量凸透镜的焦距设凸透镜的焦距为f,使物与屏的距离L>4f并保持不变,如图3所示;移动透镜至x1处,在屏上成放大实像,再移至x2处,成缩小实像;令x1和x2间的距离为a,物到像屏的距离为b,根据共轭关系有u2= v1,v2= u1;由式2和图3所给出的几何关系,可导出：实验测出a和b就可求出焦距f;此方法的优点是不必测物距u和像距v,从而避开了u、v因透镜中心不易确定而难以测准的困难;3.物距像距法（1）物距像距法测量凸透镜的焦距物体发出的光,经过凸透镜折射后将成像在凸透镜的另一侧,将测出的物距和像距带入透镜成像公式1即可算出凸透镜的焦距,图略;2物距像距法测量凹透镜的焦距如图4所示,先用凸透镜L1使物AB成缩小倒立的实像A′B′,然后将待测凹透镜L2置于凸透镜L1与像A′B′之间,如果O2A′＜| f2|,则通过L1的光束经过L2的折射后,仍能成一实像A″B″;但应注意,对凹透镜来说,A′B′为虚物,物距u2= -O2A′,像距v2= O2A″,代入成像公式3即可计算出f2;4.平行光管法参见实验报告;5.用测节器测量;参见实验16.透镜组基点的测定;。
薄透镜成像的有效距离薄透镜作为一种常见的光学元件，在很多领域中都扮演着重要的角色。
它具有简单而优雅的设计，能够通过折射和聚焦光线，使得摄影、显微镜等设备能够正常工作。
在这篇文章中，我们将讨论薄透镜的有效距离。
薄透镜指的是厚度相对于其曲率半径来说非常小的透镜。
通过这种透镜，我们可以将光线聚集到焦点处，产生清晰的影像。
而这个焦点与透镜面的距离，即为薄透镜的有效距离。
薄透镜的有效距离是由透镜的焦距所决定的。
焦距是指透镜将平行光线聚焦成像所需的距离。
对于凸透镜来说，焦距是正值，而对于凹透镜来说，焦距是负值。
薄透镜的有效距离等于焦距。
焦距的计算可以通过透镜公式来实现。
这个公式是薄透镜具有的一个重要特性，即1/f = 1/v + 1/u，其中f表示焦距，v表示像距，u表示物距。
这个公式告诉我们透镜的物像距满足一定的关系。
举例来说，如果我们使用一个焦距为10厘米的透镜，将一个物体放置在透镜的一侧，距离为20厘米。
根据透镜公式，我们可以计算出像距为30厘米。
这意味着通过这个透镜，物体的影像将被聚焦到30厘米的位置上。
薄透镜的有效距离不仅仅是计算焦距值，还涉及到实际的应用中的一些因素。
例如，在摄影中，镜头与物体的距离往往会影响到图片的清晰度。
如果距离过远或者过近，都可能导致图像模糊不清。
因此，在确定薄透镜的有效距离时，我们还需要考虑到使用场景和具体需求。
此外，薄透镜的有效距离还受到光线的折射率的影响。
不同的材质具有不同的折射率，而折射率的变化也会对透镜的聚焦效果产生影响。
因此，在实际应用中，我们需要根据透镜的材质选择合适的焦距和适当的距离，以达到最佳成像效果。
总而言之，薄透镜的有效距离是指透镜的焦点与透镜面之间的距离。
通过适当选择焦距和合理安排物体与透镜之间的距离，我们可以获得清晰、准确的成像效果。
这对于摄影、显微镜等光学设备来说至关重要。
因此，了解薄透镜成像的有效距离对于理解光学成像原理和优化相应设备的使用非常重要。
薄透镜的焦距公式
一、透镜的正量模型图：
1、镜面半径：
（1）物镜面半径：R1
（2）象镜面半径：R2
2、半径正负：凸+凹-
3、透镜介质相对物象空间的折射率：N
二、薄透镜的两种定义：
1、实际薄透镜：中心厚度d＜＜｜R｜
2、理想薄透镜：d=0
三、薄透镜的符号表示：(透镜理想化)
1、会聚薄透镜：〈——〉
2、发散薄透镜：〉——〈
四、薄透镜的“两点一心”：
1、光心(o)：其坐标用X0表示
2、物焦点(F1)及物焦距(f1)：f1=X0-XF1
3、象焦点(F2)及象焦距(f2)：f2=XF2-X0
4、焦距定义：f=f1=f2 (透镜性质)
五、薄透镜的焦距公式：
1/f=(N-1)(1/R1+1/R2)
六、同心透镜(双球心重合)的焦距公式：
1/f=(1-1/N)(1/R1+1/R2)
七、薄面镜(平曲)的焦距公式：
(1)光线入出面为平面、内反射面为球面： f=R/(2N)（反射面：凹+凸-）
(2)光线入出面为球面、内反射面为平面： f=R/(2N-2)（折射面：凹-凸+）。
