齿轮传动科技名词定义中文名称:齿轮传动英文名称:gear drive 定义:利用齿轮传递运动和动力的传动方式。
应用学科:机械工程(一级学科);传动(二级学科);齿轮传动(三级学科)以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
具有结构紧凑、效率高、寿命长等特点。
(一)特点齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。
具有结构紧凑、效率高、寿命长等特点。
齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。
在所有的机械传动中,齿轮传动应用最广,可用来传递相对位置不齿轮传动远的两轴之间的运动和动力。
齿轮传动的特点是:齿轮传动平稳,传动比精确,工作可靠、效率高、寿命长,使用的功率、速度和尺寸范围大。
例如传递功率可以从很小至几十万千瓦;速度最高可达300m/s;齿轮直径可以从几毫米至二十多米。
但是制造齿轮需要有专门的设备,啮合传动会产生噪声。

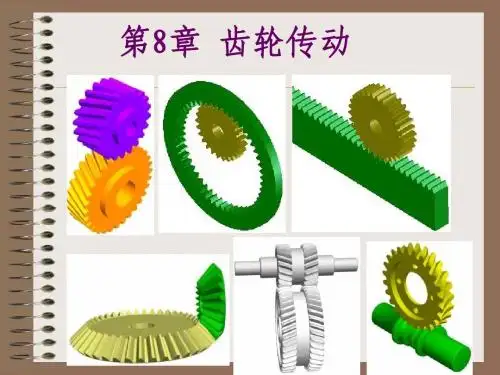

(二)类型(1)根据两轴的相对位置和轮齿的方向,可分为以下类型:<1>直齿圆柱齿轮传动;<2> 斜齿圆柱齿轮传动<3>人字齿轮传动;<4>锥齿轮传动;<5>交错轴斜齿轮传动。
(2)根据齿轮的工作条件,可分为:<1>开式齿轮传动式齿轮传动,齿轮暴露在外,不能保证良好的润滑。
<2>半开式齿轮传动,齿轮浸入油池,有护罩,但不封闭。
<3>闭式齿轮传动,齿轮、轴和轴承等都装在封闭箱体内,润滑条件良好,灰沙不易进入,安装精确,轮传动有良好的工作条件,是应用最广泛的齿轮传动。
齿轮传动可按其轴线的相对位置分类。
齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。
按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。
齿轮传动知识点总结1. 齿轮传动的结构齿轮传动由两个或多个啮合的齿轮组成,通常包括主动轮和从动轮。
主动轮一般由电机或其他动力源驱动,从动轮则是被动接受主动轮的传动力。
齿轮的结构包括齿轮齿数、模数、齿扭角等参数。
齿轮传动的结构设计需要根据具体的工作条件和要求来确定,包括传动比、传动效率、传动精度等。
2. 齿轮传动的工作原理齿轮传动的工作原理是利用齿轮的啮合运动传递动力。
当主动轮转动时,通过齿轮的啮合,从动轮也会产生相应的转动。
齿轮传动的工作原理可以利用啮合轮的圆周速度比来描述,即主动轮和从动轮的圆周速度之比等于它们的齿数之比,即V1/V2=N1/N2。
3. 传动比的计算传动比是齿轮传动的一个重要参数,它表示主动轮转速与从动轮转速之比。
传动比的计算通常根据齿轮的齿数来确定,传动比等于主动轮齿数与从动轮齿数之比,可以通过传动比来调整传动系的转速。
传动比的计算对于齿轮传动的设计和选型非常重要。
4. 齿轮材料齿轮传动的工作环境通常要求齿轮具有良好的强度和耐磨性,因此齿轮的材料选型是一个重要的设计参数。
常用的齿轮材料包括钢、铸铁、铜合金、尼龙等。
不同的工作环境和要求需要选择不同的齿轮材料,并通过表面处理来提高齿轮的耐磨性和强度。
5. 齿轮的设计齿轮的设计是齿轮传动系统设计的关键环节,它需要考虑齿轮的啮合黏着条件、载荷及强度等参数。
齿轮的设计包括齿轮的模数、压力角、齿宽、齿顶高、齿根圆径等,通过这些参数的设计来满足齿轮传动系统的工作要求和性能指标。
总的来说,齿轮传动作为一种重要的动力传递机构,在工程设计和生产制造中得到了广泛的应用。
齿轮传动的结构、工作原理、传动比的计算、齿轮材料和齿轮的设计等方面都是齿轮传动设计中需要重点考虑的问题。
通过对齿轮传动知识的全面了解和掌握,能够有效地提高工程设计和生产制造的效率和质量,并为工程技术人员在实际工作中提供有效的参考和指导。
齿轮传动的概念齿轮传动是一种机械传动方式,它通过齿轮的啮合来传递动力和运动。
齿轮传动具有许多优点,如高效率、高精度、高可靠性、低噪音等,因此在各种机械系统中得到了广泛的应用。
一、齿轮传动的类型齿轮传动可以根据不同的分类方式分为多种类型。
常见的分类方式有:1.平行轴齿轮传动:这种类型的齿轮传动适用于两个平行轴之间的动力传递。
它包括直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿圆柱齿轮传动等。
2.相交轴齿轮传动:这种类型的齿轮传动适用于两个相交轴之间的动力传递。
它包括直齿锥齿轮传动、斜齿锥齿轮传动等。
3.空间齿轮传动:这种类型的齿轮传动适用于三个轴线不在同一平面内的动力传递。
它包括交错轴斜齿轮传动、准双曲面齿轮传动等。
二、齿轮传动的特点齿轮传动作为一种常见的机械传动方式,具有以下特点:1.高效率:齿轮传动的啮合紧密,动力传递效率高,一般在95%以上。
2.高精度:齿轮传动的精度较高,能够保证准确的运动和动力传递。
3.高可靠性:齿轮传动的结构简单,使用维护方便,寿命长,可靠性高。
4.低噪音:齿轮传动的啮合过程平稳,噪音较低。
5.适用范围广:齿轮传动适用于各种功率和转速的机械系统,能够满足各种不同的需求。
三、齿轮传动的应用齿轮传动在各种机械系统中得到了广泛的应用,如:1.汽车:汽车中的变速器、驱动桥等都是采用齿轮传动来实现动力的传递和变速。
2.航空航天:航空航天器中的发动机、减速器等都涉及到齿轮传动,以实现高精度的运动和动力控制。
3.工业机械:工业机械中的电机、减速器、链轮、皮带轮等都采用齿轮传动,以实现高效的力和速度传递。
4.医疗器械:医疗器械中的精密仪器、手术器械等需要采用高精度的齿轮传动,以保证准确和稳定的工作。
5.建筑机械:建筑机械中的挖掘机、起重机等需要采用强大的齿轮传动系统,以实现大功率和高效率的工作。
四、齿轮传动的未来发展随着科技的不断进步和创新,齿轮传动也在不断地发展和改进。
未来,齿轮传动将朝着以下几个方向发展:1.高精度:随着机械系统对精度要求的不断提高,齿轮传动也需要不断地提高精度等级,以满足越来越高的精度要求。

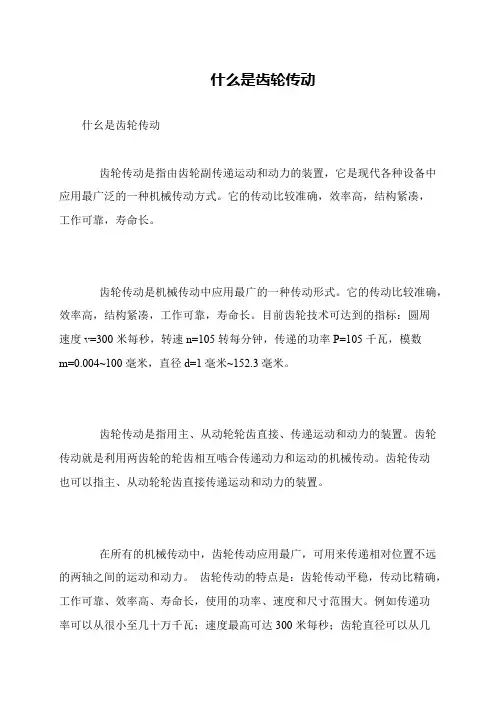

什么是齿轮传动
什幺是齿轮传动
齿轮传动是指由齿轮副传递运动和动力的装置,它是现代各种设备中应用最广泛的一种机械传动方式。
它的传动比较准确,效率高,结构紧凑,
工作可靠,寿命长。
齿轮传动是机械传动中应用最广的一种传动形式。
它的传动比较准确,效率高,结构紧凑,工作可靠,寿命长。
目前齿轮技术可达到的指标:圆周
速度v=300米每秒,转速n=105转每分钟,传递的功率P=105千瓦,模数
m=0.004~100毫米,直径d=1毫米~152.3毫米。
齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。
齿轮传动就是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
齿轮传动
也可以指主、从动轮轮齿直接传递运动和动力的装置。
在所有的机械传动中,齿轮传动应用最广,可用来传递相对位置不远的两轴之间的运动和动力。
齿轮传动的特点是:齿轮传动平稳,传动比精确,工作可靠、效率高、寿命长,使用的功率、速度和尺寸范围大。
例如传递功
率可以从很小至几十万千瓦;速度最高可达300米每秒;齿轮直径可以从几。
齿轮的三种传动方式一、直齿轮传动直齿轮传动是一种常见的齿轮传动方式。
它由两个齿轮组成,其中一个齿轮的齿数较小,称为从动齿轮,另一个齿轮的齿数较大,称为主动齿轮。
在直齿轮传动中,主动齿轮的旋转驱动从动齿轮的旋转,从而实现能量传递和速度变换。
直齿轮传动具有结构简单、传动效率高、传动精度较高等优点。
它广泛应用于各种机械设备中,如汽车传动系统、工业生产设备等。
直齿轮传动还可以通过改变齿轮的齿数比来实现速度调节,从而适应不同工作要求。
二、斜齿轮传动斜齿轮传动是一种常用的齿轮传动方式。
它由两个斜齿轮组成,齿轮的齿面是斜的,且齿轮轴不平行。
在斜齿轮传动中,主动齿轮的旋转驱动从动齿轮的旋转,实现能量传递和速度变换。
斜齿轮传动具有传动平稳、传动效率高、传动比稳定等优点。
它广泛应用于各种需要传递大功率的机械设备中,如船舶、飞机等。
斜齿轮传动还可以通过改变齿轮的模数和齿数来实现速度调节,从而满足不同工况的要求。
三、锥齿轮传动锥齿轮传动是一种特殊的齿轮传动方式。
它由两个锥形齿轮组成,齿轮的齿面是锥形的,齿轮轴相交于一点。
在锥齿轮传动中,主动齿轮的旋转驱动从动齿轮的旋转,实现能量传递和速度变换。
锥齿轮传动具有传动平稳、传动效率高、传动比可调等优点。
它广泛应用于各种需要传递大功率和变速的机械设备中,如汽车差速器、摩托车变速器等。
锥齿轮传动还可以通过改变齿轮的锥度和齿数比来实现速度调节,从而适应不同的工作要求。
总结:齿轮传动是一种常见的机械传动方式,具有结构简单、传动效率高、传动比可调等优点。
直齿轮传动、斜齿轮传动和锥齿轮传动是其中的三种常见方式。
它们在不同的机械设备中起到了重要的作用,实现了能量传递和速度变换。
在实际应用中,我们可以根据具体需求选择合适的齿轮传动方式,以满足不同工作要求。
齿轮传动的类型与特点齿轮传动是一种常见的机械传动方式,常用于不同转速要求的机械装置之间,它由一对或多对沿轴线排列的圆形齿轮构成,通过相互啮合转动,传递动力和扭矩,具有传动可靠、效率高、精度和稳定性好等特点。
下面将介绍齿轮传动的类型和特点。
1、平行轴齿轮传动平行轴齿轮传动是齿轮传动的最常见形式,指齿轮轴线平行且在同一平面。
其传递的力矩大、效率高,可分为两种类型:直齿轮和斜齿轮。
直齿轮啮合平稳,传递能力强,适用于中低速传动;而斜齿轮具有较小的啮合力矩和噪音,适用于高速传动。
垂直轴齿轮传动是指两个齿轮的轴线相互垂直。
该传动方式分为内啮合和外啮合两种形式。
内啮合适用于狭小空间,外啮合适用于中等功率的传动。
斜轴齿轮传动是指两个齿轮轴线倾斜一定角度,往往用于传递转速和扭矩较小的场合。
主要特点是启动平稳,噪声低,适用于高速传动。
4、离合器的齿轮传动离合器齿轮传动是指由离合器自由公转或离合器与三角带或链条传动的方式。
其主要特点是离合器本身具有离合和组合状态,能够实现变速传动。
行星齿轮传动是指一个或多个行星轮绕中心轴旋转的齿轮传动。
它具有结构紧凑、扭矩大、噪声小等特点,适用于高扭矩传动。
6、环形齿轮传动1、传动可靠性高齿轮传动具有结构简单、传动可靠、使用寿命长等特点。
由于它的齿轮啮合面积大,因此传递力矩时,齿轮之间一般不会错位跳齿,保证了传动的可靠性。
2、效率高齿轮传动的效率比带传动和链传动高,可达到95%以上。
这主要是由于齿轮啮合过程中,不会因滑动而导致能量损失,因此效率高。
3、精度和稳定性好齿轮的制造精度高,啮合接触点稳定,因此传动精度和稳定性好。
在工作时,齿轮的啮合面积大,分布在轮齿宽上,随着使用时间的增加,对齿轮啮合的影响较小。
4、结构复杂齿轮传动相较于带传动和链传动而言,结构较为复杂,必须要保证齿轮的制造和配合精度。
另外,为了增强轴向支撑,还需要离合器、轴承等支撑结构。
5、噪音大由于齿轮的啮合面积大,齿轮啮合过程中会产生较大的噪音。
