试卷主标题姓名：__________ 班级：__________考号：__________一、未分类（共29题）1、神舟十三号航天员乘组于 2021 年11 月7 日晚进行首次出舱活动。

下列说法正确的是（）A ．翟志刚、王亚平相继出舱时都具有动能B ．宇航员所戴的透明面罩可以防止红外线对眼睛的灼伤C ．我们能从转播中看到宇航员，说明他们所穿的宇航服是光源D ．我们能听到王亚平说“ 感觉良好” ，说明声音可以在真空中传播2、下列光现象中，由于光的反射形成的是（）A ．地面上呈现人的影子B ．睡莲在水中形成“ 倒影”C ．笔好像在水面处“ 折断”D ．放大镜把字“ 放大”3、小明用针孔照相机（即小孔成像实验装置）观察蜡烛的烛焰，若保持小孔和蜡烛的烛焰位置不变，如图所示，则下列分析正确的是（）A ．若内筒位置不变，半透明膜上的像是正立的B ．若小孔改为小三角形，半透明膜上的像也变为三角形C ．随着蜡烛的燃烧，半透明膜上的像也随之下移D ．若取下半透明膜，透过小孔将看不到完整的烛焰4、关于下列诗词中的物理现象，说法错误的是（）A ．“ 两岸青山相对出，孤帆一片日边来。

”——以“ 帆” 为参照物“ 山” 是运动的B ．“ 蝉噪林逾静，鸟鸣山更幽。

”——“ 蝉噪” 和“ 鸟鸣” 是通过音色来分辨的C ．“ 停车坐爱枫林晚，霜叶红于二月花。

”——“ 霜” 是凝华现象D ．“ 举杯邀明月，对影成三人。

”——“ 影” 是光的折射形成的5、如图所示，纸筒底部中心开一小孔，纸筒开口端蒙一半透明纸做光屏，将点燃的蜡烛放在纸筒前，此时在光屏上恰能观察到清晰的烛焰的像 S1；在图示情景中，若在底部中心开一个大孔，并在大孔处嵌入一合适的凸透镜也恰能在光屏上呈现清晰的像 S2 ， S2与 S1相比（）A ．更亮更小B ．更暗更小C ．更亮等大D ．更亮更大6、因为有了光，自然界才绚丽多彩；因为有了光，世界才生机勃勃；因为有了光，我们的生活才充满温暖，下列四幅图所涉及的物理知识，说法正确的是（）A ．图中小孔成像表明光一定沿直线传播B ．图中的漫画表明，在反射时，光路是可逆的C ．图中小猫没有叉到鱼是因为鱼在水中的像比实际位置深一些D ．图是教室里的投影仪，若想使光屏上的像更大一些，应将凸透镜向上移动7、下列说法错误的是（）A ．能看到天空中正在飞行的飞机是光在其表面发生漫反射的缘故B ．太时光下彩色的泡泡是光的折射现象C ．牙科医生检查用放大镜D ．射击项目中涉及光学知识与日食月食的原理相同8、如图所示的现象中，是光的折射现象的是（）A ．临工大桥的倒影B ．放大镜里的花朵C ．“ 熊猫” 的影子D ．小花猫照镜子9、小明用如图所示的装置探究光反射时的规律，将平面镜放在水平桌面上，纸板ENF 竖直地立在平面镜上。

《实验：探究光的折射定律》一、实验探究题1.某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到如表数据：入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°（1）分析表中数据，可得出结论：①光从空气斜射到水面时，将同时发生______和______现象。

②光从空气斜射到水面时，折射角随入射角的变化关系是：折射角随入射角的增大而______（选填“增大”、“不变”或“减小”），且折射角______（选填“大于”、“等于”或“小于”）入射角。

当光从空气垂直射到水面时，折射角大小等于______度。

该同学根据上述实验中的发现和结论②总结出了光的折射特点。

（2）若用激光沿CO方向从水中射入空气，激光在空气中传播的光路是______（选填“OA”或“OB”）；激光经过水面反射时的反射角大小等于______（选填“α”、“β”或“γ”）。

2.同学们学习了“光的折射”后，知道了光从空气斜射入玻璃中时，折射角小于入射角，入射角增大，折射角也增大。

那么当光从空气斜射入玻璃中时，折射角与入射角大小是否成正比呢？【建立猜想】折射角与入射角大小可能成正比。

【实验探究】同学们测得了四组实验数据。

第2次实验如图所示，请将实验数据填入表格中。

实验序号1234入射角20°40°60°80°折射角13°（1）______ 35°41°【实验结论】折射角与入射角大小（ 2）______（选填“成正比”或“不成正比”）。

【评价与交流】根据实验数据，还可以得出的结论是（3）______。

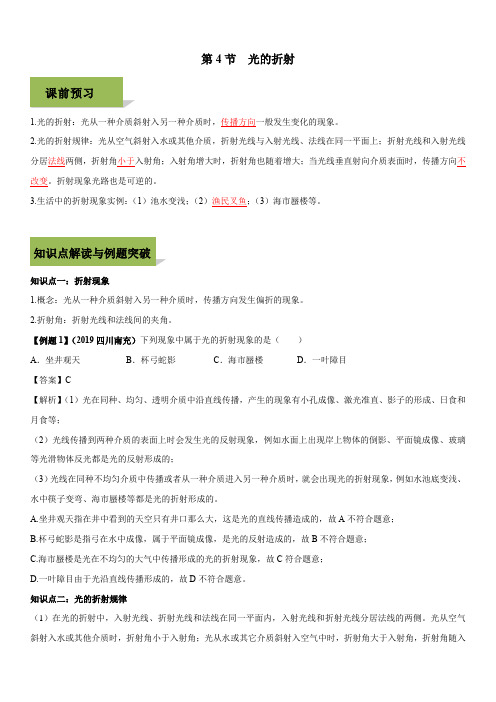

第4节光的折射课前预习1.光的折射：光从一种介质斜射入另一种介质时，传播方向一般发生变化的现象。

2.光的折射规律：光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角小于入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向不改变。

折射现象光路也是可逆的。

3.生活中的折射现象实例：（1）池水变浅；（2）渔民叉鱼；（3）海市蜃楼等。

知识点解读与例题突破知识点一：折射现象1.概念：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象。

2.折射角：折射光线和法线间的夹角。

【例题1】（2019四川南充）下列现象中属于光的折射现象的是（）A．坐井观天B．杯弓蛇影C．海市蜃楼D．一叶障目【答案】C【解析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。

A.坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，故A不符合题意；B.杯弓蛇影是指弓在水中成像，属于平面镜成像，是光的反射造成的，故B不符合题意；C.海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故C符合题意；D.一叶障目由于光沿直线传播形成的，故D不符合题意。

知识点二：光的折射规律（1）在光的折射中，入射光线、折射光线和法线在同一平面内，入射光线和折射光线分居法线的两侧。

光从空气斜射入水或其他介质时，折射角小于入射角；光从水或其它介质斜射入空气中时，折射角大于入射角，折射角随入射角的增大而增大；当光从空气垂直射入水或其他介质中时，传播方向不变，折射角、反射角和入射角都等于0°；（2）斜射时，总是空气中的角大；（3）当光射到两介质的分界面时，反射、折射同时发生；（4）光的折射中光路是可逆的。

2023年四川省中考物理真题专题训练—光学作图题1.（2023雅安）如图所示，利用平面镜成像的特点做出物体AB 在平面镜MN中成的像。

2.（2023泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。

请在图中画出折射光线，并标出折射角的角度大小。

3.（2023德阳）光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。

4.（2023广安）如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。

5.（2023宜宾）冰墩墩是2022年北京冬奥会吉祥物。

请在图中画出A点在平面镜中的像，并画出眼睛B 通过平面镜“看见”A点的光路图。

6.（2023广元）如图所示。

从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的P点。

请你作出此过程的光路图（保留作图痕迹）。

7.（2023攀枝花）某同学利用半圆形玻璃砖和量角器探究光的反射和折射规律，玻璃砖和量角器按如图所示放置，圆心重合在O点。

入射光线AO沿图示位置从玻璃砖内射向玻璃砖和空气的分界面。

（1）请在图中作出入射光线AO的反射光线和折射光线；____（2）若入射光线AO绕O点顺时针转动5°，则反射角的大小为______°。

8.（2023内江）如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的折射光线。

9.（2023南充）如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。

10.（2023遂宁）请根据图中凸透镜折射后的光线，作出凸透镜的入射光线和经平面镜反射后的光线。

11.（2023眉山）物理课上，罗老师在水平桌面上放置一块平面镜，用一支带凸透镜的手电筒竖直向下照射在平面镜上，侧面的同学几乎不能看到经平面镜反射后的光，同学们通过作图明白了其中的道理。

如图所示，F为凸透镜的焦点，一条光线经过焦点F射向凸透镜。

专题02：光学作图光学作图是学习光学的重要组成部分,也是各省市中考的主要的考查点之一。

通过光学作图能考查学生对光学知识模块的理解和掌握情况,而且也能考查学生的画图能力、分析能力和解决实际问题的能力。

考查的主要有反射作图、折射作图平面镜成像作图和透镜作图四个方面的作图。

一、光学作图要求：在光学作图中,无论是哪类作图,都要注意以下几点：1、分清实线和虚线：入射光线、反射光线及折射光线均用实线表示,虚像、法线和光的反向延长线等均用虚线表示。

2、光线连续不能断开,箭头要标正确：入射光线的箭头方向都是“指向界面”,反射、折身光线的箭头方向都是“背离界面”；3、分清角的关系：不要把入（或反或折）射光线与反射面或界面的夹角视为入（或反或折）射角。

4、作图一定要用尺规作图,并保留作图痕迹,作图清晰规范,不能涂改。

5、法线与界面或反射面垂直,标垂直符号。

二、光学作图方法：1、反射作图：方法一根据光的反射定律作图,适用于较简单的作图：（1）过入（反）射光线和界面的交点且垂直界面作法线（用虚线表示）,并标垂直符号；（2）根据反射角等于入射角,利用量角器作出反（入）射光线,并标上箭头。

方法二利用平面镜成像特点作图,适合较复杂的作图：（1）作发光点关于平而统的对称点,即像点；（2）用虚线连接像点和光线接收点（或人眼）交平面镜于一点,即为反射点；（3）用实线连接发光点与反射点,标上箭头为入射光线,用实线连接光线接收点（或人眼）与反射点,标上箭头,即为反射光线。

2、折射作图：（1）确定入(折)射点:入(折)射光线与界面的交点即为入(折)射点；（2）根据法线和折射面垂直,过入(折)射点作出法线(用虚线),并标出垂直符号；（3）根据光的折射定律,画出入射光找的折射光线、或画出折射光线的入射光线(通常情况下,不管是入射角还是折射角,总是空气中的角较大)（4）对于较复杂的折射作图,由于人的眼睛总认为光是沿直线传播的,所以可以连接人眼和人眼看到的像,根据光的折射规律确定入射点,从而确定入射光线和折射光线,注意传播方向。

光的折射习题含答案一、单选题本大题共10小题,共分1.当光由空气射入水中时,以下说法中正确的是A.折射光线一定向远离法线的方向偏折B.光线一定发生折射C.折射角一定小于入射角D.折射角等于或小于入射角2.下列的四种现象中,属于光的折射形成的是A.桥的倒影B.碗中的筷子C.林中的树影D.镜中的陶罐3.在如图所示的光现象中,属于光的折射现象的是A.铅笔在水面处“折断”B.树林中的阳光C.平面镜中的陶罐D.水中树的“倒影”4.图中,光从空气斜射入玻璃的光路图正确的是A. B. C. D.5.2016年5月9日19时12分左右,“水星凌日”的天象于本世纪第三次出现．如图所示,水星如一颗小黑痣从太阳脸上“缓慢爬过”．它的形成与下列光现象原理相同的是A.猴子水中捞月B.河水看起来变浅C.雾里看花D.千手观音表演6.小明在东钱湖畔看到：船儿在水面荡漾,鱼儿在白云中穿梭,青山在水中摇曳．小明看到的景物中,由于光的折射形成的是A.船儿B.鱼儿C.白云D.青山7.如图所示的四种现象中,由于光的折射形成的是A.日全食B.亭桥在水中的倒影C.铅笔好像折断了D.墙上的手影8.一束光线由空气斜射入水中,当入射角逐渐增大时,折射角A.逐渐增大,且总是大于入射角B.逐渐增大,且总是小于入射角C.逐渐减小,且总是小于入射角D.逐渐减小,且总是大于入射角9.如图所示的现象中,由于光的折射形成的是A.树在水中的倒影B.平面镜中的像C.水面上“折断”的筷子D.地上的树影10.下列光理象中,由光的反射形成的是A.光的色散B.钢笔移位C.小孔成像D.水中倒影二、填空题本大题共3小题,共分11.某校新建成一个喷水池,在池底中央安装了一只射灯,射灯发出的一束光照在右边的池壁上,当池内无水时,站在池旁左边的人,看到在S点形成一个亮斑,如图所示,现往池内灌水,水面升至a位置时,人看到亮斑的位置在P点；如果水面升至b位置时,人看到亮斑的位置在Q点,则P点在S点的 ______ ,Q点在S点的 ______ 选填“上方”或“下方”．12.2014年10月8日,傍晚17点后,天空中将出现当年唯一一次“面向”中国观众的月全食,堪称年度最佳月食．合肥地区大约在7点,天空几乎看不到月亮．月食形成原因是光的直线传播,约18：24---19：24间的一个小时时间,可以看到古铜色的“红月亮”遥挂夜空的美景,我们能看到的“红月亮”是由于太阳的光经地球大气的 ______ 后,依然会照到月面上．选填“折射”或“反射”13.人在岸上看到湖中的鱼时,由于光的 ______ 现象,人看到的是鱼的 ______ 像填实或虚,真实的鱼是在所看到像的 ______ 方．三、实验探究题本大题共1小题,共分14.小宇利用如图所示装置将一细光束斜射到空气中,用于探究“光的折射规律”．1为了更清晰地观察水中的光路．可以采用的办法是： ______ ,实验中, ______ 填“能”或“不能”看见反射光线．2实验的折射光路如图中所示,可以判定折射角 ______ 选填“大于”、“小于”或“等于”入射角．增大入射角观察到折射角在 ______ 选填“增大”或“减小”．若不断增大光在水中的入射角,会请你判断,折射光线是否一直存在 ______ ．选填“是”或“否”四、作图题本大题共5小题,共分15.如图,A是水池底某点,请作出光线AO的折射光线以及人从岸上看到A的像A′的大致位置．16.如图所示,一束光线由空气射向水面时的反射光线,请在图中作出入射光线及折射光线的大致方向．17.如图所示,一束光线从空气斜射向玻璃砖,请画出这束光线穿过玻璃砖时的大致折射光路．18.如图所示,一束光从玻璃砖AC面重直射入,并从AB面射出,画出该过程的光路图．19.一束光线从空气中射到水面上．根据光的传播规律,在中画出这束光线射入水中的折射光线大致方向．五、简答题本大题共1小题,共分20.我国经济快速发展,很多厂商一改过去“酒香不怕巷子深”的观点,纷纷为自己的产品做广告,但有些广告制作却忽视了其中的科学性．如图所示的广告中有一处科学性的错误,请你找出来,并简要说明它违背了什么物理原理或规律．图中错误是 ______ ,它违背了 ______ ．光的折射习题含答案答案1.D2.B3.A4.A5.D6.B7.C8.B9.C10.D11.下方；上方12.折射13.折射；虚；下14.在水中加入少许牛奶；能；大于；增大；否15.解：先过折射点垂直界面作出法线,再在水中法线的另一侧画出折射光线,注意入射角小于折射角,将两条折射光线反向延长,其交点即为人所看到的A点的像的位置A′,如图所示：16.解：如图所示,当一束光线从空气斜射到水面时发生反射与折射；先做出法线,然后据反射角等于入射角,做出入射光线；而后据折射角小于入射角,做出折射角,如下图：17.解：第一次折射：先过入射点垂直玻璃砖右侧表面作出法线,再在玻璃砖内部法线的另一侧作出折射光线,注意折射角小于入射角,第二次折射：先过入射点垂直玻璃砖左侧表面作出法线,再在玻璃砖的左侧空气中作出折射光线,注意折射角大于入射角,折射光线与玻璃砖右侧的入射光线平行,如图所示：18.解：首先画出法线,当光线从空气中先折射入玻璃中时,折射角小于入射角．当折射光线入射到玻璃与空气的界面时,又将发生折射而进入空气中,此时的折射角大于入射角,如下图所示：故答案为：．19.解：过入射点作垂直于界面的虚线,即为法线；光由空气斜射入水中,折射角小于入射角,在法线的另一侧水中画出折射光线,标上箭头．如图所示：20.勺子看起来是直的；光的折射规律解析1.解：当光线垂直射入水中时,折射光线的传播方向不变,即此时没有发生折射,并且折射角等于入射角都等于0；当光从空气中斜射入水中时,折射角小于入射角；综上分析可得,折射角等于或小于入射角．故选D．光的折射定律的内容：入射光线、法线、折射光线在同一平面内；折射光线和入射光线分别位于法线两侧；当光线从空气斜射入其它透明介质时,折射角小于入射角．当光线垂直射入时,传播方向不改变．此题考查了光的折射规律,注意折射角与入射角的关系,特别注意当光线垂直射入时,传播方向不改变,折射角等于0．2.解：A、倒影属于平面镜成像,平面镜成像是由于光的反射形成的,成的像是虚像,故A错误；B、碗中的筷子由于光的折射现象,水下部分看起来向上弯折,像是断了,故B正确；C、林中的树影是光沿直线传播形成的,故C错误；D、平面镜中出现陶罐的像,是平面镜成像,由光的反射形成的,故D错误．故选：B．光在自然界中存在三种光现象：在日常生活中,小孔成像、影子的形成等都表明光在同一种均匀介质中是沿直线传播的；当光照射到物体界面上时,有一部分光被反射回来发生反射现象,例如：平面镜成像、水中倒影等；当光从一种介质斜射入另一种介质时,传播方向的会偏折,发生折射现象,如：看水里的鱼比实际位置浅、彩虹等．此题考查常见的光学现象,有以下几种情况：1光的直线传播形成的现象：日食、月食、影子、小孔成像、打靶瞄准时“三点一线”、排直队等； 2光的反射形成现象：平面镜成像、水面成像、光滑物体的表面成像等； 3光的折射形成的现象：海市蜃楼、水中筷子变弯、池清疑水浅等． 4光的色散现象：彩虹、三棱镜分解太阳光,其本质还是光的折射．3.解：A、人看到铅笔在水面处“折断”,这是光的折射,故本选项正确； B、林间透过树叶缝隙的光线是直的,说明光沿直线传播的原理,故本选项错误； C、镜中陶罐是平面镜成的像,这是利用光的反射原理,故本选项错误． D、平静的水面相当于平面镜,倒影是平面镜成的像,这是利用光的反射原理,故本选项错误．故选A． 1光在同种、均匀、透明介质中沿直线传播,产生的现象有小孔成像、激光准直、影子的形成、日食和月食等； 2光线传播到两种介质的表面上时会发生光的反射现象,例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的； 3光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．掌握以下光现象原理：透镜、玻璃砖、看水中的物体一般都是光的折射原理；影子、日月食、小孔成像都是光的直线传播原理；镜子、水中倒影、潜望镜都是光的反射原理．4.解： A、光从空气中斜射入玻璃,折射角小于入射角,A图正确； B、图中光的传播方向没有发生变化,B图错误； C、光从空气中斜射入玻璃,折射角应该小于入射角,图中折射角大于入射角,C图错误； D、折射光线与入射光线应该分居法线的两侧,图中两条光线在法线的同侧,D图错误．故选A．光从空气中斜射入玻璃,折射角小于入射角,据此结合图片做出判断．熟练掌握光的折射规律,根据光的折射规律判断光路图是解答的关键．5.解：当水星转到太阳与地球中间且三者在一条直线上时,在地球上看到水星从太阳面上移过,这就是“金星凌日”现象,成因是光的直线传播,在给出的四个选项中“猴子水中捞月”属于光的反射,“河水看起来变浅”属于光的折射,“雾里看花”属于光的反射,“千手观音表演”属于光的直线传播．故选：D．解答此题要明确发生“水星凌日”现象时,太阳、水星和地球三者在同一条直线上,并且,水星在太阳和地球之间．一般来说：见到影子、日月食、小孔成像就联系到光的直线传播原理；见到镜子、倒影、潜望镜就联系到光的反射原理；见到水中的物体,隔着玻璃或透镜看物体就联系到光的折射原理．“金星凌日”的天文奇观,很少见,它的产生和日食的道理相同．6.解：青山、白云在水中的倒影属于平面镜成像,是由光的反射形成的．我们看到船儿在水面荡漾是因为小船反射的光线进入我们的眼睛．我们看到水中的鱼,其实看到的是鱼的虚像,是由光的折射形成的,综上所述由于光的折射形成的是选项B．故选B．要解决此题需要掌握： 1平面镜成像,知道平面镜成像是由于光的反射形成的． 2我们看见本身不发光的物体,是因为物体反射的光线进入我们的眼睛． 3光的折射现象．我们看到水中的物体,其实看到的是物体的虚像,是由光的折射形成的．此题主要考查了通过同一幅画面考查了光的反射和光的折射现象．特别是看到的现象同是在水中,很容易搞错．一定要注意区分．7.解：A、日全食光是光在同一种均匀介质中是沿直线传播,不符合题意；B、亭桥在水中的倒影是平面镜成像,其原理是光的反射,不符合题意．C、铅笔在水面处“折断”,是光的折射现象,符合题意；D、墙上的手影,是光的直线传播形成的,不符合题意；故选C． 1光在同种均匀物质中沿直线传播,日食、月食、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的； 2当光照射到物体界面上时,有一部分光被反射回来,例如：平面镜成像、水中倒影等； 3当光从一种介质斜射入另一种介质时,传播方向的会偏折,发生折射现象,如：看水里的鱼比实际位置浅、铅笔在水中折断等．本题列举了四个常见的光现象,综合了光学知识,要求判断哪个是由于光的折射形成的,这需要学生在平时学习和生活中多对相关的光现象进行思考．8.解：已知光线由空气斜射入水中时,所以折射角小于入射角；如果入射角逐渐增大,则折射角也会逐渐增大,且总是小于入射角．故选B．要解决此题,需要掌握光的折射规律：入射光线、法线、折射光线在同一平面内,折射光线和入射光线分别位于法线两侧,当光线从空气斜射入其它透明介质时,折射角小于入射角；并且折射角随着入射角的增大而增大,但折射角总小于入射角．此题注意考查了对光的折射定律的运用,关键是熟练掌握光的折射定律的内容,搞清折射角与入射角的关系．9.解：A、树在水中的倒影,这以水面为平面镜的平面镜成像,是由光的反射造成的．故A 不合题意． B、平面镜中的像是由光的反射造成的．故B不合题意． C、将筷子斜插入水中时,水面下的筷子看起来向上偏折．这是由于筷子水下的部分反射出的光线到达水面时,要发生折射而造成的．故C符合题意． D、地上的树影,也就是树的影子,它是由光的直线传播造成的．故D不合题意．故选C． 1光在同种、均匀、透明介质中沿直线传播,产生的现象有小孔成像、激光准直、影子的形成、日食和月食等； 2光线传播到两种介质的表面上时会发生光的反射现象,例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的； 3光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．成像的机制就两种：光的反射；光的折射．平面镜镜球面镜成像都是由光的反射造成的．凸透镜成像,海市蜃楼,在空气中透过水面看水中的物体或者在水中透过水面看空气中的物体都是由光的折射造成的．10.解：A、光的色散是由于光的折射引起的；B、钢笔移位是由于发生了光的折射现象；C、小孔成像是由于光的直线传播形成的；D、水中倒影属于平面镜成像,是由于光的反射形成的．故选D．①光的折射是指光线从一种介质斜射入另一种介质时,光的传播方向发生改变的现象,比如透镜成像、水变浅了、水中的筷子折断了等；②光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象,比如平面镜成像；③要掌握光沿直线传播现象,知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．本题考查光沿直线传播现象以及光的反射、折射现象,理解各图画的含义是选出正确答案的前提．同时此题也体现了学科的整合性．11.解：1往池内注水,水面升至a位置时,光在水面发生折射,根据折射定律,P点如下图所示：2水面上升至b位置时,光线先在水池壁反射,再折射出水面,根据反射定律和折射定律,Q点如下图所示：通过画图可知：P点在S点的下方,Q点在S 点的上方．故答案为：下方；上方． 1光在同种、均匀、透明介质中沿直线传播,从一种介质进入另一介质时,光的传播方向发生改变,产生折射现象； 2水面升至a位置时,光从水斜射入空气中时,入射光线、折射光线以及法线在同一平面内,折射角大于入射角,确定折射光线的方向； 3水面上升至b位置时,光线先在水池侧壁发生反射,反射角等于入射角,反射光线再从水中斜射入空气里发生折射,折射角大于入射角．本题重点考查的是作反射光线和折射光线,理解并掌握光的反射定律和折射定律是解决此题的关键．此题通过作图说明,学生一目了然,效果更好．12.解：发生月食时,地球挡住了太阳射向月球的光,但是还会有部分光线通过地球大气层发生折射,由于红光波长最长,折射能力最弱,所以会有部分地球大气层折射后的红色光射向月亮,这就让我们看到了“红月亮”．故答案为：折射．当太阳、地球、月亮位于同一直线上,地球位于太阳与月球之间时,不透明的地球挡住了沿直线传播的太阳光,在地球上看不到月球时,便形成月食；光线在介质不均匀时,光路就会改变,由于大气层的不均匀,有部分光线通过地球大气层发生折射．本题考查光的直线传播、折射等有关问题,相对比较简单,属于基础题．13.解：光由水斜射如空气时发生折射,折射角大于入射角,折射光线向水面偏折；我们看到的水中的鱼,是由光的折射形成的虚像,在折射光线的反向延长线上,由于折射光线向水面偏折,折射光线相对于入射光线位置升高了,所以看到的水中的鱼位置比实际位置浅．故答案为：折射；虚；下．当光从一种介质斜射入另一种介质时,传播方向发生偏折,这种现象叫做光的折射．本题考查了光的折射的应用,知道光由水斜射入空气时折射光线向水面偏折,我们看到的鱼在折射光线的延长线上,是解题的关键．14.解： 1为了更清晰地看到光路,使水稍微混浊一些,可以放入少量的牛奶．就能看到入射光线、反射光线,空气中的折射光线是在白屏上显示或在有烟雾的空气中看到的． 2如图,折射光线和法线的夹角是折射角,入射光线和法线的夹角是入射角,并且折射角大于入射角．增大入射角,折射角增大．增大到一定程度,折射光线消失．故答案为：1在水中加入少许牛奶；能；2大于；增大；否． 1水很透明,没有反射光线的物质,我们不能看到光的传播路径,可以稍微增大水的浑浊程度． 2折射光线和法线的夹角是折射角,入射光线和法线的夹角是入射角．光从其他透明介质斜射入空气,折射角大于入射角,折射角随入射角的增大而增大,增大到一定程度,看不到折射光线．本题是探究光的反射和折射现象的实验,采用了观察法,然后归纳出光的反射和折射规律．15.光由水斜射进入空气时,折射光线远离法线偏折,折射角大于入射角,先作法线,后作出入射光线．在作光的折射光路图时要注意：不管光从哪种介质斜射向哪种介质,在光疏质密度比较小的物质里面的角入射角或折射角较大；在光密质密度比较大的物质里面的角入射角或折射角较小,即“疏大密小”．角度越小,光线越靠近法线．16.当光线射向两种介质的界面上时,会同时发生反射和折射．光的反射中,反射角等于入射角；当光从空气斜射入水中时,折射光线将向靠近法线的方向偏折,即入射角大于折射角．并不是光线偏射才叫做光的折射,而是光的波速与波长发生变化．当光线垂直界面入射时,光线不发生偏折,进入另一介质后,波速与波长却发生变化．当光线从光疏介质进入光密介质时,入射角大于折射角；当光线从光密介质进入光疏介质时,入射角小于折射角．17.先画出法线,根据光的折射规律画出所给光线的折射光线．光线再由玻璃射出来时,原来的折射光线此时又变成了入射光线,同样根据光的折射规律再做折射光线．光线在空气与玻璃之间发生两次折射．本题考查光的折射光路的作图,注意光从空气斜射入玻璃和光从玻璃斜射入空气,入射角和折射角的大小关系是不同的．18.当光线从空气中先折射入玻璃中时,折射光线将向靠近法线的方向偏折,即折射角小于入射角．折射光线在玻璃中沿直线传播,入射到玻璃与空气的界面时,又将发生折射而进入空气中,此时的折射角大于入射角．本题考查了根据光的折射规律的作图,注意要标出光的传播方向．19.光由空气斜射入水中,发生折射,折射光线和入射光线也分居法线两侧,分居在两种介质中,折射角小于入射角．关于光的折射作图,记住角的大小关系：由空气斜射入水,折射角小,由水斜射入空气,折射角大．即空气中的光线和法线的夹角总是大的．20.解：由光的折射现象可知,当把勺子斜插入饮料时,会发生折射现象,从外面看勺子好像在液面处被折断了,而图中的勺子看起来是直的,它违背了光的折射规律．故答案为：勺子看起来是直的；光的折射规律．①要解决本题需要理解光的折射现象,知道光从一种介质斜射入另一种介质时,传播方向会发生偏折；②了解常见的光的折射现象,如：凸透镜成像,斜插入水中的筷子被“折断”,海市蜃楼,彩虹等．解决此类题目的关键是理解光的折射现象,了解生活中常见的光的折射现象．。

第三章光现象●光的传播1．光源：能够自行发光的物体叫光源2．光的直线传播：光在同种均匀介质中是沿直线传播的3．光速：光在真空中的速度为3×108m/s●光的反射1．光射到物体表面时，有一部分光被物体表面反射回来，这种现象叫光的反射2．光反射时，反射光线、入射光线和法线在同一平面；反射光线、入射光线分别位于反射法线两侧；反射角等于入射角3．光的反射分为镜面反射和漫反射。

能够从不同的方向看到本身不发光的物体，是因为光在这些物体表面发生了漫反射，且遵循光的反射定律●平面镜成像是利用光的反射成虚像，像与物的大小相等；像与物到镜面的距离相等；像与物关于镜面对称●光的折射当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。

当入射角增大时，折射角增大。

当光从空气垂直射入水中或其他介质中时，传播方向不变●光的颜色和不可见光1．透明物体的颜色由它透过的色光的颜色决定；不透明物体的颜色由它反射的色光的颜色决定2．人眼看不见的光：红外线具有热效应；紫外线能使荧光物质发光1．（2021•盐城）以镜正衣冠。

小丽站在竖直的平面镜前，她在镜中所成的像是虚（选填“虚”或“实”）像。

当她由远及近走向平面镜的过程中，像到镜面的距离变小，像的大小不变。

【分析】平面镜成像的特点是：①所成的像是虚像；②像和物体形状、大小相同；③像和物体各对应点的连线与平面镜垂直；④像和物体各对应点到平面镜间距离相等。

【解答】解：小丽站在竖直的平面镜前，根据平面镜成像的特点可知，她在镜中所成的像是虚像；当她由远及近走向平面镜的过程中，像距始终等于物距，物距变小了，则像到镜面的距离也会变小；像的大小始终与她的大小相同，即像的大小不变。

故答案为：虚；小；不变。

【点评】平面镜成像的特点在实际生活中应用非常广泛，也是光学中一个很重要的知识点，要求熟练掌握，并学会灵活运用。

2．（2021•常州）如图所示，小鸭浮在水面上，它在水中的倒影正确的是（）A．B．C．D．【分析】平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等。

物理八年级光的折射试题及答案（中考典型考点）（含详细解析）一、单项选择题1. 如图所示，一束光斜射向一块玻璃砖，并穿过玻璃砖，这束光进入玻璃和离开玻璃后的光路正确的是（）A. B.C. D.2. 在图中，画出了光线射在空气与玻璃的界面处时光的传播路径图，其中正确的是（）A. B.C. D.3. 我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（）A. “绿树浓阴夏日长，楼台倒影入池塘”句中“浓阴”是光直线传播形成B. “池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的C. “大漠孤烟直，长河落日圆”，诗人看到“落日”是光线经过大气发生折射而成的像D. “朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的4. 如图所示，有一束光线斜射入盛水的容器中，在容器底形成光斑，保持入射光的方向不变，逐断放掉容器中的水，器底的光斑将（）A. 向右移动B. 向左移动C. 保持不动D. 无法判断5. 在图中，容器底的点光源发出的一束光线射到屏幕上，在点形成一光斑．若缓慢向容器中注入水，则在注水的过程中，屏幕上的光斑的位置将（）A. 逐渐降低B. 逐渐升高C. 位置不变D. 水刚淹没光源时光斑降到最低，随着水面升高光斑逐渐升高，但一直在点下方6. 人看到水池里的鱼和月亮的像，它们的形成分别是哪一种现象（）A. 都是折射现象B. 前者是折射现象，后者是反射现象C. 都是反射现象D. 前者是反射现象，后者是折射现象7. 如图所示是一束光由空气进入某透明物质时，在界面上发生的反射和折射的光路，则下列判断正确的是（）A. 可能是入射光线B.可能是折射光线C. 必定是反射光线D.必定是入射光线二、双项选择题8. 对于光在玻璃和空气的界面处发生反射和折射时的情况，下列说法中正确的是（）A. 光从空气射入玻璃中时，折射角大于入射角B. 光从空气射入玻璃中时，折射光线可能不偏折C. 光垂直入射时，入射角、反射角、折射角都是D. 随着入射角的增大，反射角增大，但折射角却减小三、填空题9. 如图所示，光在玻璃和空气的界面同时发生了反射和折射，其中反射光线是（用字母表示），入射角的度数为，界面的（左侧/右侧）是空气。

光的折射习题(含答案)一、单选题1．如图所示，将圆柱形的筷子竖直插入装水的的柱形玻璃杯内，从P点沿水平方向看到的像可能是A．B．C．D．【答案】A【解析】【分析】光的折射规律：折射光线与入射光线、法线在同一个平面上；折射光线和入射光线分居法线两侧；光从空气斜射入水或其它透明介质中时，折射角小于入射角；光从水或其它透明介质斜射入空气中，折射角大于入射角。

【详解】图为筷子竖直插入盛水玻璃杯内的俯视图，A处为筷子，ABP表示由筷子发出的穿过玻璃杯壁B射向观察者P处的一条光线。

ON为过B点沿半径方向的直线，即在B处和空气的分界面的法线，上述光线则相当于在B处由水中射入空气中，图中的角i和角r分别为此光线的入射角和折射角，根据光的折射规律可知，应有r＞i．所以观察者在P处看到的筷子A的像A′的位置不是在A的实际位置，而是由其实际位置偏离杯中心的方向向杯壁靠拢一些，据此可知。

以筷子竖直插入玻璃杯中时，其侧视图应该是图中的A 或D图才与实际情况相符。

同时，玻璃杯此时相当于一个凸透镜，对筷子起到了放大的作用，因此，观察到的筷子比实际粗些。

故选A。

2．如图所示，画中的人出现了错误的判断．以下四幅光路中，能正确说明产生这一现象的原因的是A．B．C．D．【答案】B【解析】【分析】人看到物体时，时因为光线进入人眼；光从水中斜射入空气中，折射角大于入射角。

【详解】由光的折射规律可知，光从水中斜射入空气中时，传播方向发生变化，折射角大于入射角，所以折射光线向远离法线的方向偏折，人逆着光路向水中看去，觉得水底较浅，故B项正确。

故本题正确答案为B。

3．平静的湖面上映出天上的白云，一个同学说：“快看，鱼在云里游呢 .”她看到的“云和鱼”实际上是A．云和鱼都是虚像B．云是虚像，鱼是实像C．云和鱼都是实像D．云是像，鱼是实物【答案】A【解析】【分析】平静的水面相当于平面镜，云在水平面镜中成正立、等大的虚像；人在水面上看水中的物体，发生折射，看到水中物体的虚像．【详解】平静的水面相当于平面镜,平静的湖面上映出天上的白云,是白云在水平面镜中成虚像;看到鱼是鱼射出的光线在水面处发生折射,折射光线远离法线,眼睛逆着折射光线看去,感觉折射光线是从折射光线反向延长线上发出的,眼睛看到的鱼的虚像.云的虚像和鱼的虚像叠在一起,看到鱼在云里游的现象.故选A .4．下列现象中属于光的直线传播的是A．太阳光穿过茂密的树叶，在地面上留下光斑B．奇妙的“海市蜃楼”景观C．人在河边看见“白云”在水中飘动D．盛了水的碗，看上去好像变浅了【答案】A【解析】【分析】（1）光在同一均匀介质中沿直线传播，光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等．（2）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，光的折射形成的现象：放在有水的碗中的筷子看起来好像变折了、放大镜、池水看起来变浅等．（3）光射到介质界面上会发生反射，光反射形成的现象：平面镜成像、水中的倒影、凹面镜成像．【详解】A. 太阳光穿过茂密的树叶，在地面上留下光斑，是小孔成像现象，是由光的直线传播形成的,故A正确；B. 奇妙的“海市蜃楼“景观，是由于空气分布不均匀，光在空气中传播发生折射形成的，故B错误；C. 人在河边看见“白云“在水中飘动，是平面镜成像，是光的反射形成的，故C错误；D. 盛了水的碗，看上去好像变浅了，是光由水斜射入空气发生折射形成的,故D错误。
