x3650M4配置raid10方案
1、本文环境介绍
OS:
DISK：600GB*4
2、进入raid配置界面
新服务器
开机自检的时候，会提示输入 CTRL + H 进入。
已经安装过操作系统的服务器
如果之前安装的是windows2008R2的话，开机不会显示要求用户输入CTRL + H 界面。
需要先进入到bois里。
步骤如下：
按F1进入到bois
选择“System Settings”
选择“Adapters and UEFI Drivers”
选择“Please press ENTER to compile the list of drivers”
选择“LSI EFI SAS Driver”下面那一行，即
“PciRoot(0x0)/Pci(0x2,0x2)/Pci(0x0,0x0)”
在出现的界面输入 1
按回车进入 WebBIOS
3、配置raid
以下服务器，已经配置过raid10，如下图：
清除原有raid配置信息，如下图：
选择左侧的“Configuration Wizard”，如下图：
选择两块磁盘加入到Drive Group0，选择“Accept DG”，再增加一组，如下图：
注意，一定要再增加一个空组，Driver Group2，如下图：
进入到下一界面后，要选择Update Size
当进行到下图，可以直接选择Home返回到原始配置页面。
如果配置正确，会出现以下图片。
最后，记得保存raid配置和bois配置。
服务器IBM x3650 M4操作系统：Win2008R2注意：IBM x3650 M4没有自带的光驱，如果用光盘进行系统安装需要一个外置光驱；IBM服务器的操作系统安装引导盘需要自己从网上下载，这一点需要注意；下载地址：/support/entry/portal/docdisplay?lndocid=SERV-GUIDE1、下载相应的引导文件并且刻录光盘，这里我下载的是v9.50版本的引导文件；准备好光驱和系统安装光盘；把下载下来的ISO引导文件刻录到光盘之后把光盘放入光驱，选择从光盘启动；启动之后可以看到一个类似于windows的启动界面，选择键盘模式：2、单击上图中的“Next”，出现下图所示的界面，选择I accept3、单击“Next”，出现下图所示的界面：4、单击“Next”，出现下图所示界面，注意，这里选择的操作系统必须和系统盘中的操作系统一致，版本也要一致；5、设置时间：6、配置RAID，这里系统会自动根据磁盘的数量来让用户选择可用的RAID模式，这里我选择的是RAID1：7、这里直接单击“Next”：8、分配系统分区的大小，也就是C盘的大小，并且选择系统盘的文件格式，这里我设置的是100GB，NTFS格式：单击“Next”之后需要稍等一会，系统会进行格式化操作：9、格式化完成之后系统会显示总体的配置信息，可以检查一下，看看设置是否正确：10、系统开始复制相应系统的驱动程序，这个过程会持续几分钟：11、驱动复制完成之后，光驱会自动弹出，系统提示放入系统安装盘：12、取出引导盘，放入系统盘，单击“Next”：系统会自动寻找之前选择的操作系统；13、找到之后，系统会提示单击“Next”继续：14、选择安装语言、时间设置、键盘设置：15、选择“I Agree”：16、系统开始启动安装进程：后面会进行全自动的安装，17、系统安装完成之后应该检查系统驱动是否全部安装，系统是否激活，刚刚完成安装的系统会只有一个分区，用户可以根据自己的应用需求对其他未分配的空间进行划分，具体操作位置在右键单击计算机-- 管理-- 磁盘管理；。
第一部分如何配置阵列开机自检过程中有Ctrl+A提示：按下组合键Ctrl+A进入配置程序。
ARC是内嵌的BIOS的程序,您可以通过它配置ServeRAID-8k-l/8k/8i SAS 控制器.其包括:Array Configuration Utility (ACU) - 创建,配置,管理逻辑驱动器.也可以对驱动器进行初始化及重新扫描.Serial Select - 改变设备及控制器的设置Disk Utilities–格式化或校验媒体设备配置阵列，选择Array Configuration Utility一项回车，出现如下界面：下面文档列举了如何配置Volume，Raid0，Raid1。
其他阵列级别配置方法相同。
第一步：新拆箱的服务器在配置阵列之前先进行初始化。
注：初始化会全清掉您硬盘上的数据和阵列信息，操作时请阅读警告提示。
初始化硬盘1.选择Initialize Drives2.使用“Ins”或空格键把要初始化的硬盘选择到右边的方框中：3.按“Enter”回车键继续下一步4.弹出警告红色框按“Y”键接受提示警告，继续5.开始初始化，等待进程完成：6.完成后自动返回创建阵列总菜单。
第二步：介绍阵列配置方法：Volume:1.初始化硬盘后，选择Create Arrays创建阵列：2. 用Ins选择1块硬盘，回车3.按回车进入阵列配置菜单：4.一块硬盘阵列级别就为“Volume”5.Array Label输入阵列标识（名字任意，符合8.3原则）：注Array Label可以不填，但如果配置多个阵列，则后面的阵列必须写。
6.Array Size不需要修改按“Enter”回车键移动到Done，再按回车，完成配置步骤，开始创建阵列。
7.等待一会儿自动返回阵列配置总菜单。
8.选择“Manage Arrays”查看建好的阵列状态。
在选好的阵列上按回车。
备注：Array Status 显示阵列状态图例中状态正常为：OKAYRAID0:1.选择您所要配置阵列的硬盘，操作方法同上面1-3步。

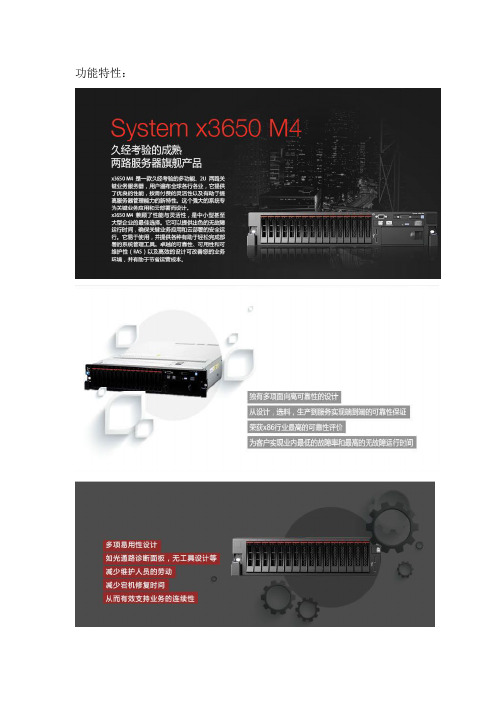

功能特性：产品规格：机箱形态x3650M46x3.5"热插拔硬盘型号处理器英特尔®至强®处理器E5-2620v22.1GHz6核Cache15MB内存2x8GB(1x8GB,1Rx4, 1.35V)PC3L-12800CL11ECC DDR31600MHz LP RDIMM RAID嵌入式M5110e Raid0,1,可选升级到带缓存/闪存的RAID5，6硬盘开放式硬盘托架，标配支持6块3.5英寸热插拔硬盘网卡四口千兆网卡，带自动唤醒，错误恢复，TOE等高级功能光驱DVD-RW上架导轨滑动导轨，带线缆臂电源一个550W热插拔电源，符合80+白金标准扩展性能I/O扩展槽PCIe3.0x8全高全长PCIe3.0x8全高半长PCIe3.0x8全高半长外部设备接口1个独用的千兆管理口前置：2xUSB 2.0,后置：4xUSB 2.0,内置:2xUSB 2.01xDB-15VGA口，1xDB-9串口操作系统Microsoft Windows Server2008R2Microsoft Windows Server2008,Datacenter x64Edition Microsoft Windows Server2008,Datacenter x86EditionMicrosoft Windows Server2008,Enterprise x64Edition Microsoft Windows Server2008,Enterprise x86Edition Microsoft Windows Server2008,Standard x64Edition Microsoft Windows Server2008,Standard x86Edition Microsoft Windows Server2008,Web x64EditionMicrosoft Windows Server2008,Web x86EditionMicrosoft Windows Server2012Microsoft Windows Server2012R2Red Hat Enterprise Linux5Server with Xen x64Edition Red Hat Enterprise Linux5Server x64EditionRed Hat Enterprise Linux6Server EditionRed Hat Enterprise Linux6Server x64EditionSUSE LINUX Enterprise Server10for AMD64/EM64TSUSE LINUX Enterprise Server11for AMD64/EM64TSUSE LINUX Enterprise Server11for x86SUSE LINUX Enterprise Server11with Xen for AMD64/EM64T VMware vSphere 5.0(ESXi)VMware vSphere 5.1(ESXi)VMware vSphere 5.5(ESXi)其它特性主机尺寸(宽*高*深)85mm*445mm*746mm重量25-30千克售后服务3年7x24小时有限保修服务，全国部分城市城市宕机4小时上门服务。
x3650M4配置raid10方案
1、本文环境介绍
OS: redhat5.9_64
DISK：600GB*4
2、进入raid配置界面
◆新服务器
开机自检的时候，会提示输入 CTRL + H 进入。
◆已经安装过操作系统的服务器
如果之前安装的是windows2008R2的话，开机不会显示要求用户输入CTRL + H 界面。
需要先进入到bois里。
步骤如下：
✧按F1进入到bois
✧选择“System Settings”
✧选择“Adapters and UEFI Drivers”
✧选择“Please press ENTER to compile the list of drivers”
✧选择“LSI EFI SAS Driver”下面那一行，即
“PciRoot(0x0)/Pci(0x2,0x2)/Pci(0x0,0x0)”
✧在出现的界面输入 1
✧按回车进入 WebBIOS
3、配置raid
以下服务器，已经配置过raid10，如下图：
清除原有raid配置信息，如下图：
选择左侧的“Configuration Wizard”，如下图：
选择两块磁盘加入到Drive Group0，选择“Accept DG”，再增加一组，如下图：
注意，一定要再增加一个空组，Driver Group2，如下图：
进入到下一界面后，要选择Update Size
当进行到下图，可以直接选择Home返回到原始配置页面。
如果配置正确，会出现以下图片。
最后，记得保存raid配置和bois配置。
本地方式配置RAID（IBM X3650 M4，手工方式）为了提升服务器硬盘使用效率和安全性，在安装操作系统之前，需要配置RAID。
前提条件确保服务器与显示器、鼠标和键盘线缆已经连接。
背景信息∙RAID（Redundant Array of Independent Disks）：独立磁盘冗余阵列，是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。
∙标准发货的IBM 服务器配置8块硬盘，RAID级别规划和分区规划如下：配置RAID 10 + Hotspare（热备）▪第一硬盘、第二硬盘、第三硬盘和第四硬盘配置为RAID 10。
▪剩下第五硬盘、第六硬盘作为热备盘，第七硬盘、第八硬盘作为备份盘。
说明：∙本节中的操作截图会根据IBM WebBIOS版本的不同而有所差异，但不会影响RAID的配置。
在配置RAID的过程中，请以实际的截图为准。
∙在配置过程中，如果遇见单击界面上按钮无反应的情况，请移动一下鼠标。
操作步骤1.可选：如果服务器上已经装有操作系统，请手工将硬盘格式化，以免旧数据未清除导致后续安装失败。
请参见本地方式格式化硬盘（IBM服务器）。
2.配置前四块硬盘为RAID 10，执行如下操作：a.启动IBM Server，等待系统BIOS自检画面完成后，出现RAID卡的BIOS信息。
b.根据界面提示，按“<Ctrl>+<H>”组合键，进入RAID卡的WebBIOS设置界面。
c.进入WebBIOS界面后，系统会提示选择需要配置的RAID卡适配器，单击“Start”进入到配置界面。
d.单击“Configuration Wizard”，弹出如下对话框。
e.选择“New Configuration”，单击“Next”，进入RAID配置向导界面。
弹出如下对话框。
f.单击“Yes”。
弹出如下对话框。
g.选择“Manual Configuration”，单击“Next”。
一、用IBM服务配套光盘安装（图形化）1、首先找到IBM服务器配套光盘，找出其中的SERVERGUIAD光盘，放入IBM服务器的光驱中，启动系统；2.选择“English”后显示如下选择键盘布局以及国家或地区画面，在这里全部选择“United States”，然后点击下一步；3.这里是ServerGuide International License Agreement，点击“I accept”继续即可；4. 查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击下一步；5.在这里我们可以选择您要安装的操作系统，选择后点击下一步；6.列表显示了下来将要做的配置，目前提示要设置日期和时间，点击下一步；7.设置日期和时间后点击下一步；8.这一步提示将清除硬盘上所有数据，点击下一步；9.这一步有两个选项，如果您想保留RAID卡上的原有阵列信息，请选择“Skip this task”,否则请选择第二项（注意这一步将清除硬盘上所有数据）；10.当选择了“Clear all hard disk drives and restore ServeRAID to defaults”后显示如下界面；11.下一步将进行RAID 卡的配置过程，点击下一步；12. 进入了ServeRAID Manager配置界面后，有两个选项“Express configuration for controller 1(快速配置)”和“Custom configuration for controller 1（手工配置）”，快速配置将按软件默认选项进行配置，如果想定制配置请选择手工配置；13.选定“Express configuration for controller 1(快速配置)”后即进入以下界面，一切为软件默认设置，检查无误后点击Apply执行配置；14.选定“Custom configuration for controller 1（手工配置）”后，进入如下界面，左边是控制器1上连接的硬盘，将左侧硬盘拖进右侧“New array A”中，然后点击下一步：15.在如下红圈处输入逻辑驱动器的大小，推荐一个控制器上只有一个逻辑驱动器。
本地方式配置RAID（IBM X3650 M4，手工方式）为了提升服务器硬盘使用效率和安全性，在安装操作系统之前，需要配置RAID。
前提条件确保服务器与显示器、鼠标和键盘线缆已经连接。
背景信息∙RAID（Redundant Array of Independent Disks）：独立磁盘冗余阵列，是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。
∙标准发货的IBM 服务器配置8块硬盘，RAID级别规划和分区规划如下：配置RAID 10 + Hotspare（热备）▪第一硬盘、第二硬盘、第三硬盘和第四硬盘配置为RAID 10。
▪剩下第五硬盘、第六硬盘作为热备盘，第七硬盘、第八硬盘作为备份盘。
说明：∙本节中的操作截图会根据IBM WebBIOS版本的不同而有所差异，但不会影响RAID的配置。
在配置RAID的过程中，请以实际的截图为准。
∙在配置过程中，如果遇见单击界面上按钮无反应的情况，请移动一下鼠标。
操作步骤1.可选：如果服务器上已经装有操作系统，请手工将硬盘格式化，以免旧数据未清除导致后续安装失败。
请参见本地方式格式化硬盘（IBM服务器）。
2.配置前四块硬盘为RAID 10，执行如下操作：a.启动IBM Server，等待系统BIOS自检画面完成后，出现RAID卡的BIOS信息。
b.根据界面提示，按“<Ctrl>+<H>”组合键，进入RAID卡的WebBIOS设置界面。
c.进入WebBIOS界面后，系统会提示选择需要配置的RAID卡适配器，单击“Start”进入到配置界面。
d.单击“Configuration Wizard”，弹出如下对话框。
e.选择“New Configuration”，单击“Next”，进入RAID配置向导界面。
弹出如下对话框。
f.单击“Yes”。
弹出如下对话框。
g.选择“Manual Configuration”，单击“Next”。
4.2.2关键设备介绍1、服务器IBM System X3650M4基本参数产品类别塔式概述：IBM 7915特配 X3650M4 2U服务器 (E5-2650 8C 2.0GHz,1*8G,300G,M5110e Raid 0/1,750W HS) IBM System x3650 M4智能新一代，英特尔® 至强® 处理器 E5具有极高灵活性、性能和最大化无故障运行时间的创新型设计此款机型为 2.5寸硬盘机型，仅可使用 2.5寸硬盘：硬盘型号：90Y8872、81Y9730 81Y9690要点：针对成本和性能进行优化的创新性设计，可以支持业务关键型应用程序和云部署卓越的RAS和最大化无故障运行时间可以实现更佳的业务环境易于部署、集成、维护和管理针对成本和性能而优化IBM System x3650 M4 是将最大化无故障运行时间、性能和I/O灵活性融为一体的产品，以实现卓越的成本效益和坚如磐石的可靠性。
强大的服务器凭借按需购买设计提供经济实惠而又易于使用的节能智能型机架式解决方案，从而帮助降低成本和管理风险。
凭借更高的计算能力功耗比、最新的英特尔至强E5-2600系列处理器、先进的内存支持、针对需要极致存储容量的企业的更高磁盘容量，x3650 M4可以提供均衡的性能与密度。
最大化无故障运行时间x3650 M4凭借冗余热插拔风扇、磁盘和电源，可以提供非常适合业务关键型应用程序的弹性架构。
预测性故障分析和光通路诊断可以提供先进的电源、风扇、VRM、磁盘、处理器和内存警告。
冗余热插拔组件使得可以简易地替换故障组件，而无需使您的系统停机。
新的管理功能第二代集成式管理模块(IMM2)和统一可扩展固件接口(UEFI)为x3650 M4提供了一致的系统级代码堆栈，可实现卓越的设置、配置和易用性。
可选的随需增加功能(FoD)远程在线支持使得可从任意位置管理、监控和进行故障排除。
强大而又易于使用的工具可以帮助您同时管理物理和虚拟资源。
1、新服务器系统自检2、引导盘放入光驱3、F1进BIOS选StartOperation CD/ROM启动，或F124、光启进入ServerGuide,选择English5、选择UnitedStates，然后Next6、选择下拉列表Chinese(Simplified)，然后选择Iaccept，然后Next7、然后继续Next8、Next9、SelectOperatingSystem选择MicrosoftWindowsServer2008R2x64，WindowsServer2008R2，Enterprisex64Edition（和安装系统一致的名称），然后点击Next10、选择时间，然后Next11、选择RAID0（RAID0速度是最快的，因为数据是分开存放在每个组成阵列的硬盘，所以一旦其中一块硬盘有问题就会导致所有数据损坏。
优点：速度快、成本低缺点数据容易丢失，一旦损坏无法恢复。
RAID1的原理是有两块硬盘组成的阵列，其中一块拿来正常使用，另外一块是专门备份存放的，相当于你两块硬盘只能用一块硬盘，另外那块是保存这块硬盘里面的数据，这样的话即使你有一块硬盘坏了数据也不会丢失，但速度慢，而且两块硬盘只能用一块硬盘的容量。
）12、Next13、选择系统盘大小100G，文件系统NTFS，然后Next14、Next15、Next16、放入系统盘并Next17、Next18、选择语言，然后Next19、Iagree，然后Next盘符分区计算机-管理-存储-磁盘管理-CD-ROM右键-更改驱动器号和路径-更改-选择G-确定。
点击未分配-右键选择新建简单卷-下一步-下一步-选择D，下一步-NTFS，下一步-完成。
Vs2010安装自定义安装不选择sql2008和F#，c++winserver2008R2添加framework3.5.1来安装SQL2008选择服务器管理器右键添加功能-勾选framework3.5.1功能-添加所需角色服务-下一步到底。
本地方式配置RAID（IBM X3650 M4，手工方式）
为了提升服务器硬盘使用效率和安全性，在安装操作系统之前，需要配置RAID。
前提条件
确保服务器与显示器、鼠标和键盘线缆已经连接。
背景信息
•RAID（Redundant Array of Independent Disks）：独立磁盘冗余阵列，是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。
•标准发货的IBM 服务器配置8块硬盘，RAID级别规划和分区规划如下：
配置RAID 10 + Hotspare（热备）
▪第一硬盘、第二硬盘、第三硬盘和第四硬盘配置为RAID 10。
▪剩下第五硬盘、第六硬盘作为热备盘，第七硬盘、第八硬盘作为备份盘。
说明：
•本节中的操作截图会根据IBM WebBIOS版本的不同而有所差异，但不会影响RAID的配置。
在配置RAID的过程中，请以实际的截图为准。
•在配置过程中，如果遇见单击界面上按钮无反应的情况，请移动一下鼠标。
操作步骤
1.可选：如果服务器上已经装有操作系统，请手工将硬盘格式化，以免旧数据未清除导致
后续安装失败。
请参见本地方式格式化硬盘（IBM服务器）。
2.配置前四块硬盘为RAID 10，执行如下操作：
a.启动IBM Server，等待系统BIOS自检画面完成后，出现RAID卡的BIOS信息。
b.根据界面提示，按“<Ctrl>+<H>”组合键，进入RAID卡的WebBIOS设置界面。
c.进入WebBIOS界面后，系统会提示选择需要配置的RAID卡适配器，单击“Start”
进入到配置界面。
d.单击“Configuration Wizard”，弹出如下对话框。
e.选择“New Configuration”，单击“Next”，进入RAID配置向导界面。
弹出
如下对话框。
f.单击“Yes”。
弹出如下对话框。
g.选择“Manual Configuration”，单击“Next”。
h.选择“Slot 0”和“Slot 1”，单击“Add To Array”，加入到右边的“Driver
Groups”中。
如下图所示。
i.添加正确后，单击“Accept DG”。
单击“Next”，弹出如下所示对话框。
j.单击“Yes”。
k.选择“Slot 2”和“Slot 3”，单击“Add To Array”，加入到右边的“Drive Groups”中。
如下图所示。
l.添加正确后，单击“Accept DG”，完成“Drive Groups”的设置。
弹出如下图所示对话框。
m.单击“Yes”，单击“Next”。
n.选择刚建立好的2个“Drive Groups”，单击“Add to SPAN”，将“DG”添加到右侧的“Span”中。
如下图所示。
o.单击“Next”。
p.单击“Update Size”，其他选项保持系统默认配置。
如下图所示。
说明：
如果小键盘无法使用，请按一下Num Lock键熄灭指示灯或者直接使用主键盘输入。
说明：
如果没有“Update Size”按钮，请将界面右侧提示的信息手工输入“Select Size”。
q.单击“Accept”。
弹出如下对话框。
r.单击“Yes”。
弹出如下对话框。
s.添加“Virtual Drives”，所有选项采用默认设置。
单击“Next”。
弹出如下对话框。
t.单击“Accept”。
弹出如下对话框。
u.单击“Yes”。
v.可选：如果弹出如下对话框，单击“Cancel”。
w.弹出如下对话框，单击“Yes”。
对新建的Virtual Drives进行初始化。
x.完成RAID 10的配置。
单击“Home”，回到“Home”主界面，可以查看“Virtual Drives”状态为“Optimal”，四块硬盘状态为“Online”。
如下图所示。
3.设置另外两块硬盘为热备盘，执行如下操作：
a.双击“Unconfigured Drives”页签下的“Slot4”。
选择“Make Global HSP”。
如下图所示。
b.单击“Go”。
弹出如下对话框。
c.单击“Back”，系统回到“WebBIOS”配置界面。
d.双击“Unconfigured Drives”页签下的“Slot5”，重复以上三步操作。
e.配置成功后，RAID级别显示如下图所示。
“Slot4”和“Slot5”两块硬盘状态
为“Hotspare”。
如果配置不正确，请重新配置RAID。
4.配置完成后，单击“Exit”，弹出“Exit Application”对话框。
5.单击“Yes”，弹出下列对话框。
6.按“Ctrl”+“Alt”+“Delete”组合键，重启服务器。
完成RAID的配置。
