单脉冲雪崩能量测试条件

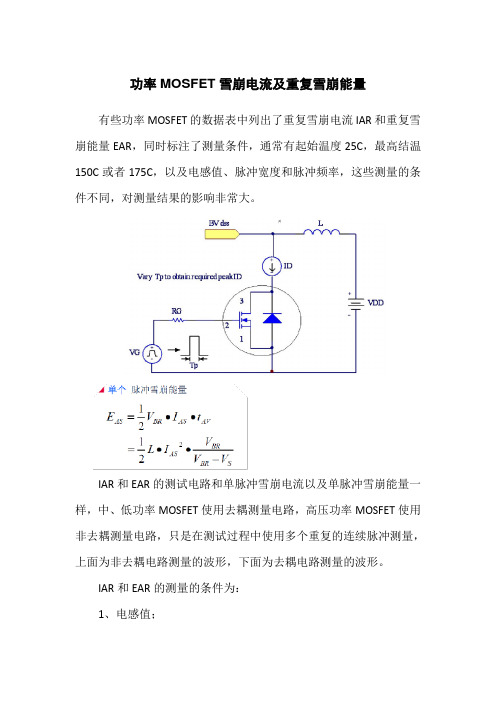

功率MOSFET雪崩电流及重复雪崩能量有些功率MOSFET的数据表中列出了重复雪崩电流IAR和重复雪崩能量EAR，同时标注了测量条件，通常有起始温度25C，最高结温150C或者175C，以及电感值、脉冲宽度和脉冲频率，这些测量的条件不同，对测量结果的影响非常大。

IAR和EAR的测试电路和单脉冲雪崩电流以及单脉冲雪崩能量一样，中、低功率MOSFET使用去耦测量电路，高压功率MOSFET使用非去耦测量电路，只是在测试过程中使用多个重复的连续脉冲测量，上面为非去耦电路测量的波形，下面为去耦电路测量的波形。

IAR和EAR的测量的条件为：1、电感值；2、起始温度，如25C；2、MOSFET硅片最大的结温，不超过150C或175C。

其它的条件：1、雪崩电流值：电感值一定，由MOSFET导通的时间决定；2、重复脉冲间隔的时间，也就是脉冲周期Ts或频率fs。

重复UIS脉冲加到功率MOSFET，它的结温将会有一个平均值的增加, 此平均值基于平均的功耗，同时伴随着每一个脉冲的峰值温度。

当电流密度足够大，峰值的温度足够高，器件将会产生和单脉冲雪崩机理一样的破坏。

没有通用标准来定义重复脉冲的额定值，有二种方法来标定重复脉冲的额定值。

方法1：选择一个电感值，如L=1μH，脉冲占空比0.01，fs=100kHz，增加测量的雪崩电流，直到平均的温度达到TJ=150C或175C来设定电流IAR，或增加电流直到器件破坏发生，然后降额到一定的IAR额定值。

这种方法依赖于测量的电感值和频率。

频率增加，IAR下降；电感变化，IAR也会变化。

方法2：由于功率MOSFET结温受限于TJ=150C或175C，在测试过程中，为了满足这个限制的条件，就要限制雪崩的电流值或测量的频率。

如果减小测量的频率，当频率足够低，以致于器件在每个脉冲后可以回到起始结温TJ=25C，这样重复脉冲和单脉冲的雪崩电流和能量值就会相同：EAR=EAS，IAR=IAS，也就不用区分EAR和EAS，IAR 和IAS。

单光子雪崩二极管测试方法1. 简介单光子雪崩二极管（Single Photon Avalanche Diode, SPAD）是一种用于检测单个光子的高灵敏度光电探测器。

在光子计数、量子通信、生物医学成像等领域有着广泛的应用。

为了确保SPAD的性能和可靠性，需要进行一系列的测试和评估。

本文将详细介绍单光子雪崩二极管的测试方法，包括光电特性测试、射频特性测试和噪声特性测试等内容。

2. 光电特性测试2.1 器件准备在进行光电特性测试之前，需要准备好测试所需的器件和设备。

首先，选择合适的SPAD芯片，并将其封装在适当的封装中。

接下来，准备测试电路，包括电源、放大器、计数器等。

最后，准备光源，可以是激光器、LED或其他光源。

2.2 暗计数率测试暗计数率是指在没有光照射的情况下，SPAD产生的计数率。

暗计数率是评估SPAD 噪声特性的重要指标。

测试时，将SPAD置于完全黑暗的环境中，通过计数器测量其单位时间内的计数率。

2.3 光子探测效率测试光子探测效率是指SPAD对入射光子的探测率。

测试时，将SPAD与光源相连，通过改变光源的光强，测量SPAD的计数率。

根据入射光强和计数率的关系，可以得到光子探测效率。

2.4 伪触发概率测试伪触发概率是指SPAD在没有光照射的情况下产生的误触发率。

测试时，将SPAD置于完全黑暗的环境中，通过计数器测量其单位时间内的计数率。

通过与暗计数率比较，可以得到伪触发概率。

2.5 雪崩增益测试雪崩增益是指SPAD在雪崩放大模式下的增益。

测试时，将SPAD与光源相连，通过改变光源的光强，测量SPAD的输出电压。

根据输出电压和光强的关系，可以得到雪崩增益。

3. 射频特性测试3.1 器件准备在进行射频特性测试之前，需要准备好测试所需的器件和设备。

首先，选择合适的射频测试仪器，包括信号发生器、功率放大器、频谱分析仪等。

接下来，准备测试电路，包括射频接口电路、匹配网络等。

3.2 频率响应测试频率响应是指SPAD在不同频率下的响应特性。

雪崩探测器工作原理一、引言雪崩效应是指在某些半导体器件中，当电压达到一定值时，电子与空穴会在PN结中不断地产生新的电子和空穴，进而形成一种自我放大的效应。

这种现象会导致器件损坏或失效。

因此，为了保护电路和设备，需要使用雪崩探测器来检测并及时采取措施。

二、雪崩探测器的基本原理雪崩探测器利用了PN结在特定条件下的雪崩效应来检测高压和高能粒子。

当高能粒子穿过PN结时，会产生大量的载流子，从而引发雪崩效应。

这种效应会使得PN结中形成一个较大的电流脉冲，并且具有很短的上升时间和下降时间。

通过检测这个脉冲信号可以判断是否存在高能粒子。

三、PN结的工作原理PN结是由P型半导体和N型半导体组成的结构。

P型半导体中含有大量的空穴，而N型半导体中含有大量的自由电子。

当两种材料接触时，由于电荷分布的不平衡，会形成一个电场。

这个电场会阻碍空穴和自由电子的扩散，从而形成一个耗尽层。

在耗尽层中，P型半导体中的空穴与N型半导体中的自由电子发生复合，形成了一个正负离子对。

这个过程会使得PN结中出现一个内建电场。

四、雪崩效应的产生当PN结加上反向偏置电压时，内建电场会使得空穴和自由电子在耗尽层中加速运动。

当它们获得足够的能量时，就可以撞击晶格原子，从而产生新的空穴和自由电子。

这些新的载流子又会继续加速，并撞击更多的晶格原子，形成更多的载流子。

这种效应一直持续下去，直到PN结中出现一个较大的电流脉冲。

五、雪崩探测器的工作原理雪崩探测器通常是由PN结和前置放大器组成。

当高能粒子穿过PN结时，会在其中产生大量载流子，并引发雪崩效应。

这个效应产生了一个较大的电流脉冲信号，在前置放大器中被放大，从而产生一个可以被检测的信号。

通过检测这个信号的幅度和时间可以判断是否存在高能粒子。

六、雪崩探测器的特点雪崩探测器具有很高的灵敏度和时间分辨率。

它们可以检测到非常小的能量沉积，并且可以在纳秒级别内响应。

此外，它们还具有很好的线性响应和稳定性。

然而，它们也有一些缺点，比如需要高压偏置、温度敏感等。

MOSFET的UIS及雪崩能量解析在功率MOSFET的数据表中，通常包括单脉冲雪崩能量EAS，雪崩电流IAR，重复脉冲雪崩能量EAR等参数，而许多电子工程师在设计电源系统的过程中，很少考虑到这些参数与电源系统的应用有什么样的联系，如何在实际的应用中评定这些参数对其的影响，以及在哪些应用条件下需要考虑这些参数。

本文将论述这些问题，同时探讨功率MOSFET在非钳位感性开关条件下的工作状态。

EAS，IAR和EAR的定义及测量MOSFET的雪崩能量与器件的热性能和工作状态相关，其最终的表现就是温度的上升，而温度上升与功率水平和硅片封装的热性能相关。

功率半导体对快速功率脉冲（时间为100～200μs）的热响应可以由式1说明：(1)其中，A是硅片面积，K常数与硅片的热性能相关。

由式(1)得：(2)其中，tav是脉冲时间。

当长时间在低电流下测量雪崩能量时，消耗的功率将使器件的温度升高，器件的失效电流由其达到的峰值温度所决定。

如果器件足够牢靠，温度不超过最高的允许结温，就可以维持测量。

在此过程内，结温通常从25℃增加到TJMAX，外部环境温度恒定为25℃，电流通常设定在ID的60%。

雪崩电压VAV大约为1.3倍器件额定电压。

雪崩能量通常在非钳位感性开关UIS条件下测量。

其中，有两个值EAS和EAR，EAS为单脉冲雪崩能量，定义了单次雪崩状态下器件能够消耗的最大能量；EAR为重复脉冲雪崩能量。

雪崩能量依赖于电感值和起始的电流值。

图1为VDD去耦的EAS测量电路及波形。

其中，驱动MOSFET为Q1，待测量的MOSFET为DUT，L为电感，D为续流管。

待测量的MOSFET和驱动MOSFET同时导通，电源电压VDD加在电感上，电感激磁，其电流线性上升，经导通时间tp后，电感电流达到最大值；然后待测量的MOSFET和驱动MOSFET同时关断，由于电感的电流不能突变，在切换的瞬间，要维持原来的大小和方向，因此续流二极管D导通。

MOSFET的UIS及雪崩能量解析在功率的数据表中，通常包括单脉冲雪崩能量EAS，雪崩电流IAR，重复脉冲雪崩能量EAR等参数，而许多电子工程师在设计电源系统的过程中，很少考虑到这些参数与电源系统的应用有什么样的联系，如何在实际的应用中评定这些参数对其的影响，以及在哪些应用条件下需要考虑这些参数。

本文将论述这些问题，同时探讨功率MOSFET在非钳位感性开关条件下的工作状态。

EAS，IAR和EAR的定义及测量MOSFET的雪崩能量与器件的热性能和工作状态相关，其最终的表现就是温度的上升，而温度上升与功率水平和硅片封装的热性能相关。

功率半导体对快速功率脉冲（时间为100～200μs）的热响应可以由式1说明：(1)其中，A是硅片面积，K常数与硅片的热性能相关。

由式(1)得：(2)其中，tav是脉冲时间。

当长时间在低电流下测量雪崩能量时，消耗的功率将使器件的温度升高，器件的失效电流由其达到的峰值温度所决定。

如果器件足够牢靠，温度不超过最高的允许结温，就可以维持测量。

在此过程内，结温通常从25℃增加到TJMAX，外部环境温度恒定为25℃，电流通常设定在ID的60%。

雪崩电压VAV大约为1.3倍器件额定电压。

雪崩能量通常在非钳位感性开关UIS条件下测量。

其中，有两个值EAS和EAR，EAS为单脉冲雪崩能量，定义了单次雪崩状态下器件能够消耗的最大能量；EAR为重复脉冲雪崩能量。

雪崩能量依赖于电感值和起始的电流值。

图1为VDD去耦的EAS测量电路及波形。

其中，驱动MOSFET为Q1，待测量的MOSFET为DUT，L为电感，D为续流管。

待测量的MOSFET和驱动MOSFET 同时导通，电源电压VDD加在电感上，电感激磁，其电流线性上升，经导通时间tp后，电感电流达到最大值；然后待测量的MOSFET和驱动MOSFET同时关断，由于电感的电流不能突变，在切换的瞬间，要维持原来的大小和方向，因此续流二极管D导通。

图1 VDD去耦的EAS测量图由于MOSFET的DS之间有寄生电容，因此，在D导通续流时，电感L和CDS 形成谐振回路，L的电流降低使CDS上的电压上升，直到电感的电流为0，D自然关断，L中储存的能量应该全部转换到CDS中。

MOSFET简析极限值极限值即意味着器件能常受到及抵挡住的最大电压力和热压力。

这就需要在器件的设计系统中仔细考虑不能超出极限值和压力所施加在器件上造成期间的永久性的损坏。

BV DSS(V)：漏源电压BV DSS被外延片的电阻率和厚度所决定。

如图1中所示，BV DSS被测量在源极与栅极短接且漏极与源极为一个反向偏置的典型电路中。

与双极型晶体管不同，这里不存在有二次击穿效应。

一些应用中常用到高压MOSFET，MOSFET的BV DSS在一个时期的一定时间后可能下降，因此为了防止这种现象，设计系统可能被设计了足够的BV DSS的增益；另一种预防的办法是经常被使用的比BV DSS的电压低一个等级的钳位二极管。

当然结温度的升高也会引起BV DSS电压的增高。

I D(A)@25℃:漏极电流图1.N沟道BV DSS测试电路最大电流就是器件工作在环境温度为25摄氏度的值。

这个参量受以下参数的影响（如图2）①R DS(on)：导通电阻②Pd：最大的封装损耗功率③管芯尺寸④最大的结温度以SFP50N06（60V，50A）为例：其中，Rth(j-c)=1.15；Tc=环境温度；图2.漏极电流与环境温度图结温度(Tj)=150℃；Rds(on)=漏源间开启静态电阻在Tj=150℃时。

I DM(A):漏极脉冲电流I DM(A)被定义为器件在工作中受到不连续的250微秒脉冲冲击时的最大电流。

通常基于I D(A)的漏极脉冲电流有四次。

I DM(A)随着环境温度的变化而变化，它的特性被静态的V DS-I D转移曲线的数据段所显示。

I DM(A)受下列器件参数的影响：①Rds(on)②Pd(max)③焊线的线直径④管芯尺寸，最大的结温度V GS(V)：栅源电压栅极氧化层的隔离电压V GS通常在数据表中被定义在逻辑型为20伏以及标准型为30伏。

在实际应用中所提供的外加电压超过Vgs(V)将引起器件的失效，因此具有保护功能的器件必须加在栅极和源极之间例如附加的齐纳二极管。

秽一’”一。

‘哪盟垫丝注查堡：塾查±笪。

i雪崩管雪崩时最佳门脉冲的探讨唐良树万钧力李艳琴(三峡大学电气信息学院，湖北宜昌443002)摘要：单光子探测器是量子保密通信的主要器件，同时也是量子通信中重要研究的课题，本文介绍了单光子探测器的工作原理以及探测器中电源设计应满足的条件，而且分析了门控模式下单光子探测器工作的优缺点，针对PI N—A PD的特殊结构，建立了其子电路模型。

在门控工作模式下对此模型加以仿真实验证明其准确性，并且探讨分析了雪崩管雪崩时最佳门脉冲的选取。

关键词：A PD；门控模式；电路模型；量子保密通信中图分类号：T P935文献标志码：A引言随着高度信息化时代的到来，信息安全变得越来越重要。

量子保密通信就是一种采用单光子作为信息载体，经由量子信道在合法用户之间建立共享的密钥(真随机数)，来现实数据的保密通信。

量子密码术是根据量子力学不确定性原理以及量子不可克隆定理，任何窃听者的存在都会被发现，从而保证了密码本的绝对安全，也就保证了加密信息的绝对安全。

量子保密通信实用化的关键一是要增加量子密钥的有效传输距离，再就是要提高系统效率。

雪崩光电二极管用于单光子探测，要在反偏电压高于雪崩电压的工作方式下才能工作，即所谓的盖革模式，当一个光子触发A PD(雪崩光电二极管)产生雪崩，为了不影响下一个光子的探测，还要及时抑制雪崩，为了达到探测灵敏度的极限，在继续研制和开发有更高灵敏度的新型结构的光探测器的同时，研究和改进A PD的控制驱动技术，用市场上现有的A PD也能够实现单光子探测。

本文分析了单光子探测器]二作原理，用A PD实现单光子探测的控制驱动技术，并对雪崩管建立子电路模型，以此模型重点分析了门控模式下一些相关特性。

1单光子探测器1．1工作原理实现单光子探测的基本要求是：一方面是对被探测的光子要有很高的响应灵敏度；另一方面是背景噪声要尽可能少，但提高响应灵敏度和降低噪声是两个互相制约的因素。

MOSFET雪崩测试及失效模式分析摘要：本文介绍了功率MOSFET及雪崩测试的基本概念，并对雪崩测试后产生的失效样品进行了研究分析，从而得出封装过程及晶圆设计缺陷均能引起器件雪崩失效。

关键词： MOSFET 雪崩测试失效分析1. 功率MOSFE简介金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。

依照其“通道”（工作载流子）的极性不同，可分为“N型”与“P型” 的两种类型，通常又称为NMOSFET与PMOSFET，其他简称尚包括NMOS、PMOS等。

功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET。

2. 雪崩测试原理雪崩能量通常在非钳位感性开关UIS条件下测量。

其中，有两个值EAS和EAR，EAS为单脉冲雪崩能量，定义了单次雪崩状态下器件能够消耗的最大能量;EAR为重复脉冲雪崩能量。

雪崩能量依赖于电感值和起始的电流值。

实际封装测试时只测试EAS。

EAS 特性通常用来描述功率MOSFET在非钳制电感电路中能够承受电流大小的能力，或通常用来描述功率MOSFET在雪崩击穿下负载能量的能力。

EAS特性好坏会直接影响到器件的安全工作区及寿命，因此对于功率MOSFET而言，EAS特性被认为是器件安全性的重要指标。

图2 EAS测试原理图及波形3. 失效分析EAS测试是通过施加一单脉冲能量来考核MOSFET产品的承受能力, 用以剔除芯片本身存在的潜在缺陷或装配过程中造成轻微损伤的不良品, 从而使产品在使用前得到有效的筛选, 能够更可靠的工作。

EAS测试的不良品通常表现为栅极漏电流ISGS超标或短路。

功率MOSFET雪崩电流及重复雪崩能量有些功率MOSFET的数据表中列出了重复雪崩电流IAR和重复雪崩能量EAR，同时标注了测量条件，通常有起始温度25C，最高结温150C或者175C，以及电感值、脉冲宽度和脉冲频率，这些测量的条件不同，对测量结果的影响非常大。

IAR和EAR的测试电路和单脉冲雪崩电流以及单脉冲雪崩能量一样，中、低功率MOSFET使用去耦测量电路，高压功率MOSFET使用非去耦测量电路，只是在测试过程中使用多个重复的连续脉冲测量，上面为非去耦电路测量的波形，下面为去耦电路测量的波形。

IAR和EAR的测量的条件为：1、电感值；2、起始温度，如25C；2、MOSFET硅片最大的结温，不超过150C或175C。

其它的条件：1、雪崩电流值：电感值一定，由MOSFET导通的时间决定；2、重复脉冲间隔的时间，也就是脉冲周期Ts或频率fs。

重复UIS脉冲加到功率MOSFET，它的结温将会有一个平均值的增加, 此平均值基于平均的功耗，同时伴随着每一个脉冲的峰值温度。

当电流密度足够大，峰值的温度足够高，器件将会产生和单脉冲雪崩机理一样的破坏。

没有通用标准来定义重复脉冲的额定值，有二种方法来标定重复脉冲的额定值。

方法1：选择一个电感值，如L=1μH，脉冲占空比0.01，fs=100kHz，增加测量的雪崩电流，直到平均的温度达到TJ=150C或175C来设定电流IAR，或增加电流直到器件破坏发生，然后降额到一定的IAR额定值。

这种方法依赖于测量的电感值和频率。

频率增加，IAR下降；电感变化，IAR也会变化。

方法2：由于功率MOSFET结温受限于TJ=150C或175C，在测试过程中，为了满足这个限制的条件，就要限制雪崩的电流值或测量的频率。

如果减小测量的频率，当频率足够低，以致于器件在每个脉冲后可以回到起始结温TJ=25C，这样重复脉冲和单脉冲的雪崩电流和能量值就会相同：EAR=EAS，IAR=IAS，也就不用区分EAR和EAS，IAR和IAS。

50A、60V N沟道增强型场效应管描述SVD50N06T/D/M/MJ N沟道增强型高压功率MOS场效应晶体管采用士兰微电子新型平面低压VDMOS 工艺技术制造。

先进的工艺及原胞结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。

该产品可广泛应用于电子镇流器，低功率开关电源。

特点♦50A，60V，R DS(on)（典型值）=18mΩ@V GS=10V♦低栅极电荷量♦低反向传输电容♦开关速度快♦提升了dv/dt 能力命名规则士兰VDMOS产品标识额定电流标识,采用1-2位数字；例如:4 代表 4A,10 代表 10A, 08 代表 0.8A额定耐压值，采用2位数字例如：60表示600V,65表示650V封装外形标识例如：T:TO-220; D:TO-252;M:TO-251D; MJ:TO-251JS V D X N E X X X沟道极性标识，N代表N 沟道特殊功能、规格标识，通常省略例如：E 表示内置了ESD保护结构产品规格分类产 品 名 称 封装形式 打印名称 环保等级 包 装 SVD50N06T TO-220-3L SVD50N06T 无铅料管SVD50N06D TO-252-2L SVD50N06D 无卤料管SVD50N06DTR TO-252-2L SVD50N06D 无卤编带SVD50N06M TO-251D-3L SVD50N06M 无卤料管SVD50N06MJ TO-251J-3L SVD50N06MJ 无卤料管极限参数(除非特殊说明，TC=25°C)参数名称符号参数范围单位SVD50N60T SVD50N60D/M SVD50N60MJ漏源电压V DS60 V 栅源电压V GS±20 V漏极电流T C=25°CI D50A T C=100°C 31.62漏极脉冲电流I DM200 A耗散功率（T C=25°C）- 大于25°C每摄氏度减少P D110 72 83 W0.88 0.58 0.66 W/°C单脉冲雪崩能量（注1）E AS272 mJ 工作结温范围T J-55～+150 °C 贮存温度范围T stg-55～+150 °C热阻特性参数名称符号参数范围单位SVD50N60T SVD50N60D/M SVD50N60MJ芯片对管壳热阻RθJC 1.14 1.74 1.51 °C/W 芯片对环境的热阻RθJA62.5 62.0 62.0 °C/W电性参数(除非特殊说明，TC=25°C)参数符号测试条件最小值典型值最大值单位漏源击穿电压B VDSS V GS=0V，I D=250µA 60 -- -- V 漏源漏电流I DSS V DS=60V，V GS=0V -- -- 1.0 µA 栅源漏电流I GSS V GS=±20V, V DS=0V -- -- ±100 nA 栅极开启电压V GS(th)V GS=V DS，I D=250µA 2.0 -- 4.0 V 导通电阻R DS(on)V GS=10V，I D=25A -- 18 23 mΩ输入电容C issV DS=25V，V GS=0V，f=1.0MHz -- 1375.8 --pF输出电容C oss-- 393.2 -- 反向传输电容C rss-- 102.6 --开启延迟时间t d(on)V DD=30V，I D=50A，R GS=25Ω-- 21.67 --ns开启上升时间t r-- 86.67 -- 关断延迟时间t d(off)-- 32.33 -- 关断下降时间t f -- 93 --栅极电荷量Q gV DS=48V，I D=50A，V GS=10V -- 43.25 --nC栅极-源极电荷量Q gs-- 8.11 --栅极-漏极电荷量Q gd-- 23.76 --栅极电阻R G f=1MHz开漏，晶振电压：20mV -- 2.2 -- Ω源-漏二极管特性参数参 数 符 号 测试条件 最小值 典型值 最大值 单位源极电流I S MOS管中源极、漏极构成的反偏P-N结-- -- 50A源极脉冲电流I SM-- -- 200源-漏二极管压降V SD I S=50A，V GS=0V -- -- 1.5 V反向恢复时间T rr I S=50A，V GS=0VdI F/dt=100A/µs（注2）-- 67.2 -- ns反向恢复电荷Q rr-- 0.2 -- nC 注：1. L=0.1mH，I AS=53A，V DD=35V，R G=20Ω，开始温度T J=25°C；2. 脉冲测试：脉冲宽度≤300μs，占空比≤2%；3. 基本上不受工作温度的影响。
