技术规范及技术参数响应表项目单位招标人要求值使用环境安装地点户外额定电压V 380额定频率Hz 50系统最高运行电压V 440 环境温度℃-25℃—+55℃相对湿度40℃时空气相对湿度不超过20%—90% 海拔高度：米≤1000最大降雨强度≯50 mm/10min污秽等级：四级技主电路用刀开关 A ≥1.5 Ie主智能断路器额定电流 A ≥1.5 Ie 计量单元CT 3支,精度不低于0.2级测量单元电压、电流基本量测量术要求技术要求控制保护单元1、具有30KA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为50～500mA可调，还应具备断相保护功能。
装置应具备投切正常负荷的控制功能外，还应具备过流、过负荷等异常跳闸的基本保护功能。
2、进线和各路出线应装刀开关，作为明显断开点的隔离器件防雷保护和接地单元1、应选择氧化锌避雷器YH1.5W-0.28/1.32、接地端子直径不小于φ10mm3、电气元件且活动的面板与装置主体间，应用6 mm2铜编织线牢固连接。
其与接地端子之间的电阻不大于0.1Ω。
无功补偿单元1、按变压器容量：大于等于100kVA自补按≥30%配置；小于100KVA静补，无功补偿容量不小于变压器容量的10％保护电路有效性试验测试点允许值（mΩ）门锁-地≤100主刀开关支架-地≤100电容器安装底板-地≤100端子排支架-地≤100工频过电压保护试验将电容器拆除，给装置接上电源，并将电容器投切开关闭合，电源电压至少在1.1～1.2倍的额定电压，在1min内将电容器切除电气间隙与爬电距离电气间隙≥10mm 爬电距离≥14mm介电性能绝缘电阻≥1000Ω/V 额定绝缘电压（V）：660装置柜体及结构壳体材料及颜色1.5㎜的304不锈钢板（国标0Cr18Ni9/SUS304），要求喷塑（户外吹纹灰3046）顶盖两出水3度排水倾角防护等级IP44进出线孔200KVA及以下进线孔Ø110mm；200KVA以上进线孔均为Ø120mm，出线孔均为Ø110mm。

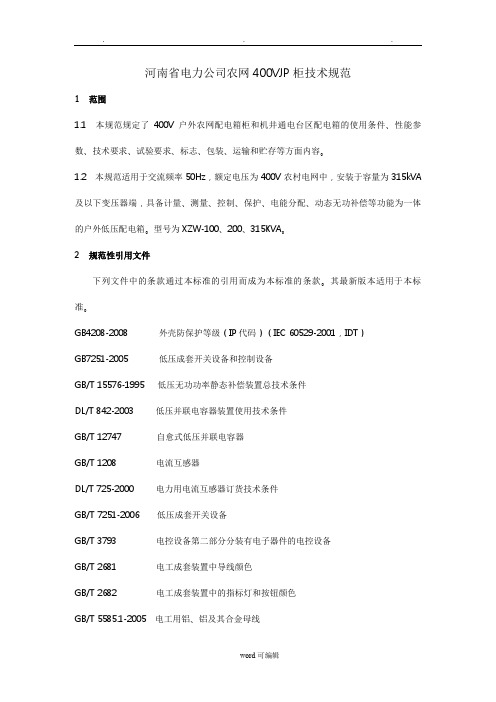

河南省电力公司农网400VJP柜技术规范1 范围1.1 本规范规定了400V 户外农网配电箱柜和机井通电台区配电箱的使用条件、性能参数、技术要求、试验要求、标志、包装、运输和贮存等方面内容。
1.2 本规范适用于交流频率50Hz，额定电压为400V农村电网中，安装于容量为315kVA 及以下变压器端，具备计量、测量、控制、保护、电能分配、动态无功补偿等功能为一体的户外低压配电箱。
型号为XZW-100、200、315KVA。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
其最新版本适用于本标准。
GB4208-2008 外壳防保护等级（IP代码）（IEC 60529-2001，IDT）GB7251-2005 低压成套开关设备和控制设备GB/T 15576-1995 低压无功功率静态补偿装置总技术条件DL/T 842-2003 低压并联电容器装置使用技术条件GB/T 12747 自愈式低压并联电容器GB/T 1208 电流互感器DL/T 725-2000 电力用电流互感器订货技术条件GB/T 7251-2006 低压成套开关设备GB/T 3793 电控设备第二部分分装有电子器件的电控设备GB/T 2681 电工成套装置中导线颜色GB/T 2682 电工成套装置中的指标灯和按钮颜色GB/T 5585.1-2005 电工用铝、铝及其合金母线GB1497-85 低压电器基本标准GB9466 低压成套开关设备基本实验方法DL/T 620 交流电气装置的过电压保护和绝缘配合GB7251.1-2005 低压成套开关设备与控制设备GB13955-2005 剩余电流动作保护装置安装和运行GB6829-1995 剩余电流保护器的一般要求JB8756-1998 剩余电流保护继电器GB 4942-1993 低压电气外壳防护等级GB 50052-1995 供配电系统设计规范GB/T 5231-2001 农村电网建设与改造技术导则DL/T621-1997 交流电气装置的接地GB/T 15576-2008 低压成套无功功率补偿装置3 使用条件3.1 环境条件要求本技术规范所规定设备，应能在下列环境条件使用：3.1.1 周围空气温度最高气温：+40℃最热月平均气温：+35℃年平均气温：+20℃最低气温：-30℃最大日温差：30K日照强度：0.1 W/cm23.1.2 海拔高度：≤1000m3.1.3 最大风速：35m/s （离地面高10m处持续10min的平均最大风速）3.1.4 环境相对湿度(在20℃时)日平均值：90%月平均值：85%3.1.5 地震烈度：Ⅷ度3.1.6 污秽等级：Ⅳ级3.1.7 覆冰厚度：10mm3.1.8 安装地点：户外、户内3.2 运行条件3.2.1 额定电压：380V（220V）3.2.2 额定频率：50Hz3.2.3 安装方式：a) 变压器台架（槽钢）上安装(农网台区);b) 落地安装（农田机井通电台区）。
典型智能综合配电柜JP柜技术协议一、引言智能综合配电柜在现代电力系统中扮演着极其重要的角色。
它不仅负责对电力进行分配和控制，还能实现数据采集、监测和远程控制等功能。
本技术协议旨在介绍和规范典型智能综合配电柜JP柜的技术要求和设计原则。
二、设计要求1. 安全可靠性典型智能综合配电柜JP柜在设计过程中应考虑安全可靠性因素，确保其在运行过程中不会对人员和设备造成任何伤害。
必须遵循国家相关标准和规范，并进行合理的安全性评估。
2. 功能完备性JP柜作为智能配电设备，需要具备完备的功能，包括电力分配、数据采集、告警监测、远程控制等。
同时，JP柜应支持多种通信协议和网络接入方式，以满足不同用户的需求和应用场景。
3. 系统稳定性JP柜的设计应保证系统的稳定性和可靠性。
在应对突发情况和故障时，JP柜应具备自动切换、自愈和自恢复等功能，以确保供电系统的连续稳定运行。
4. 网络安全性考虑到智能综合配电柜JP柜与网络的连接，必须注重网络安全性。
应采取措施保护系统免受恶意攻击、数据泄露和篡改等威胁，同时确保远程管理和操作的安全性和合法性。
5. 数据可视化JP柜应当能够实现实时数据的采集、监测和可视化展示。
通过数据分析和报表生成，用户能够直观地了解电力系统的运行状况和能耗情况，以便做出合理的决策和优化措施。
6. 兼容性和可扩展性JP柜应考虑与其他配电设备和系统的兼容性。
它应能够与上位机、下位机和其他智能设备进行无缝连接，以实现设备之间的数据交互和功能集成。
同时，JP柜的设计应具备良好的可扩展性，以满足用户未来的需求变化。
三、设计原则1. 模块化设计JP柜的设计应采用模块化的思路，将不同功能的模块独立设计和组装。
这样可以提高设备的可维护性和可升级性，并方便系统的故障排除和部件更换。
2. 自动化控制在设计过程中，应尽量采用自动化控制的方式，减少人工干预和操作的机会。
通过智能传感器和控制器的联动，实现配电系统的自动化管理和运行。
1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。
柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。
2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。
在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。
3、进出线布置：侧面上进下出，不在一面。
4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。
配电室在综合保护器出线侧装接线排。
5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。
6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。
柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。
7、箱体通风设计：上下左右通风，具有防止小动物进入设计。
进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。
8、对接地的要求：1) JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。
紧固螺钉或螺栓的直径应不小于10mm。
接地连接点应标以清晰可见的接地符号；2) 接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) 主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。
JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。
10、铭牌的要求1) 铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。
2) 铭牌应包括如下内容：2.3.2稳态过电流电容器过电流可达1.3IN。
2.3.3电容偏差电容器容量偏差不超过：0 ～+5％；任何两端之间容量值最大值与最小值之比：＜1.06；2.3.4电容器损耗角正切值（tanδ）电容器单元在工频交流的额定电压下，在20℃时损耗角正切值不大于0.05%。
JP柜订货通用基本技术条件1 、正常使用工作环境a) 周围空气温度最高气温: +40℃，24小时平均温度不超过35℃最热月平均气温: +30℃最高年平均气温: +20℃最低气温: －25℃最大日温差： 25kb) 最大风速： 35m/sc) 海拔： 3000md) 湿度：月平均最高相对空气湿度（25℃）：90%，在昼夜温差大的地区，应采取通风吸潮或加热等措施，防止凝露。
e) 爬电比距：≥25 mm/kVf) 安装地点：户外2、JP 柜配置及要求2.1 JP柜回路配置配电变压器容量为160—200kV A，配置二回路出线，馈线使用二只空气开关，不配置进线总开关。
2.2 JP柜配置JP柜内配置如下单元:(a). 计量单元(b). 保护单元(c).无功补偿单元(d). 防雷保护单元(e). JP柜外壳正面设置红色带电指示灯2.3 JP柜单元配置及要求(a). 计量单元计量单元仅配置变压器低压侧的计量装置，不配置各出线回路计量装置。
统一配置 0.5 s级电流互感器，按配电变压器容量选择电流互感器一次侧额定电流，电流互感器二次侧额定电流为5 A；统一配置 1级三只单相 1.5（6）A 有功电能表。
电能表要求选择有良好质量保证的长寿命电子式电能表。
统一配置2 级单只单相电压表，设置切换开关便于测量三相电压；电压表进线与JP柜设置的带电红色指示灯配置共用保险。
在需要装设电压监测仪的JP柜内，不再设置电压表及相应切换开关；电压表的安装位置应便于改安装电压监测仪并易作相应电气接线调整。
JP柜内装设的电压监测仪应满足相应的技术条件。
JP柜内装设的电能计量装置，应符合国标GBJ63—83《工业与民用电力装置的电气测量仪表装置设计规范》，DL/T448—2000 《电能量技术规程》的规定。
(b). 控制保护单元配置及要求JP柜内按各回路设置，选择目前国内生产的可靠性较高产品；空气开关按配电变压器的容量及回路分配容量选择空气开关型号参数。
技术规范及技术参数响应表设备/材料技术性能、技术数据的详细描述1、使用环境1.1安装地点：户外1.2系统额定电压和频率：380V，50Hz1.3系统最高运行电压：440V1.4环境温度：-25℃—+55℃1.5相对湿度：40℃时空气相对湿度不超过20%—90%1.6海拔高度：1000米以下1.7最大降雨强度：≯50mm/10min1.8 污秽等级：四级1.9使用环境无较强的振动和冲击1.10无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无严重的霉菌存在。
2、技术要求2.1 性能指标2.1.1额定电源电压：380V（220V），允许偏差-10%～＋7%，额定频率：50Hz2.1.2具有配电监测功能，可以测量配变的三相电压（0.5级）、三相电流（0.5级）。
2.1.3主电路用刀开关、主断路器、高分断路器等元器件额定电流不小于通过该电路最大工作电流的1.5倍。
2.2元件的选择与安装2.2.1为确保安全可靠，JP柜装置中各电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短路强度等方面均满足装置电气参数的要求，选用国家标准或专业标准的产品,电器元件均通过国家CCC认证产品。
智能负荷开关、主进智能断路器等主要电器元件选用杭州乾龙、上海人民电器等著名优质品牌产品2.2.2元件按其制造厂的说明书进行安装，经常受振动作用的元件采取防松措施，暂不接线的螺钉也拧紧。
元件的布置整齐、端正，便于安装和接线，并设有与原理图或接线图一致的符号或代号。
2.2.3 元件的安装及接线保证其正常功能不致由于相互作用（如发热、电弧、振动、能量等）受到损害或发生误动作。
2.2.4 装置中所选用指示灯和按钮的颜色，符合GB2682的规定。
2.3 装置功能单元的划分和要求a）计量单元b）测量单元c）控制保护单元d）防雷保护和接地单元e）无功补偿单元2.3.1 计量单元2.3.1.1 计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。
技术规范及技术参数响应表项目单位招标人要求值使用环境安装地点户外额定电压V 380额定频率Hz 50系统最高运行电压V 440 环境温度℃-25℃—+55℃相对湿度40℃时空气相对湿度不超过20%—90% 海拔高度：米≤1000最大降雨强度≯50 mm/10min污秽等级：四级技主电路用刀开关 A ≥1.5 Ie主智能断路器额定电流 A ≥1.5 Ie 计量单元CT 3支,精度不低于0.2级测量单元电压、电流基本量测量范文范例学习指导术要求技术要求控制保护单元1、具有30KA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为50～500mA可调，还应具备断相保护功能。
装置应具备投切正常负荷的控制功能外，还应具备过流、过负荷等异常跳闸的基本保护功能。
2、进线和各路出线应装刀开关，作为明显断开点的隔离器件防雷保护和接地单元1、应选择氧化锌避雷器YH1.5W-0.28/1.32、接地端子直径不小于φ10mm3、电气元件且活动的面板与装置主体间，应用6 mm2铜编织线牢固连接。
其与接地端子之间的电阻不大于0.1Ω。
无功补偿单元1、按变压器容量：大于等于100kVA自补按≥30%配置；小于100KVA静补，无功补偿容量不小于变压器容量的10％保护电路有效性试验测试点允许值（mΩ）门锁-地≤100主刀开关支架-地≤100电容器安装底板-地≤100端子排支架-地≤100工频过电压保护试验将电容器拆除，给装置接上电源，并将电容器投切开关闭合，电源电压至少在1.1～1.2倍的额定电压，在1min内将电容器切除范文范例学习指导电气间隙与爬电距离电气间隙≥10mm 爬电距离≥14mm介电性能绝缘电阻≥1000Ω/V 额定绝缘电压（V）：660装置柜体及结构壳体材料及颜色1.5㎜的304不锈钢板（国标0Cr18Ni9/SUS304），要求喷塑（户外吹纹灰3046）顶盖两出水3度排水倾角防护等级IP44进出线孔200KVA及以下进线孔Ø110mm；200KVA以上进线孔均为Ø120mm，出线孔均为Ø110mm。
JP柜技术规范————————————————————————————————作者：————————————————————————————————日期：23技术规范及技术参数响应表项目 单位 招标人要求值使 用 环 境安装地点 户外 额定电压V 380 额定频率 Hz 50 系统最高运行电压V 440 环境温度 ℃ -25℃—+55℃相对湿度 40℃时空气相对湿度不超过20%—90%海拔高度： 米 ≤1000 最大降雨强度 ≯50 mm/10min污秽等级：四级 技主电路用刀开关 A ≥1.5 Ie 主智能断路器额定电流A ≥1.5 Ie计量单元 CT 3支,精度不低于0.2级 测量单元电压、电流基本量测量术要求技术要求控制保护单元1、具有30KA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为50～500mA可调，还应具备断相保护功能。
装置应具备投切正常负荷的控制功能外，还应具备过流、过负荷等异常跳闸的基本保护功能。
2、进线和各路出线应装刀开关，作为明显断开点的隔离器件防雷保护和接地单元1、应选择氧化锌避雷器YH1.5W-0.28/1.32、接地端子直径不小于φ10mm3、电气元件且活动的面板与装置主体间，应用6 mm2铜编织线牢固连接。
其与接地端子之间的电阻不大于0.1Ω。
无功补偿单元1、按变压器容量：大于等于100kVA自补按≥30%配置；小于100KVA静补，无功补偿容量不小于变压器容量的10％保护电路有效性试验测试点允许值（mΩ）门锁-地≤100主刀开关支架-地≤100电容器安装底板-地≤100端子排支架-地≤100工频过电压保护试验将电容器拆除，给装置接上电源，并将电容器投切开关闭合，电源电压至少在1.1～1.2倍的额定电压，在1min内将电容器切除4电气间隙与爬电距离电气间隙≥10mm 爬电距离≥14mm介电性能绝缘电阻≥1000Ω/V 额定绝缘电压（V）：660装置柜体及结构壳体材料及颜色1.5㎜的304不锈钢板（国标0Cr18Ni9/SUS304），要求喷塑（户外吹纹灰3046）顶盖两出水3度排水倾角防护等级IP44进出线孔200KVA及以下进线孔Ø110mm；200KVA以上进线孔均为Ø120mm，出线孔均为Ø110mm。
高度技术图纸要求：200kVA及以下JP柜高度为1000mm，315kVA JP柜高度为1100mm。
安装方式JP柜大小尺寸、进出线方向、安装方式（吊装式、托装式），签订合同时，双方协定。
5设备/材料技术性能、技术数据的详细描述1、使用环境1.1安装地点：户外1.2系统额定电压和频率：380V，50Hz1.3系统最高运行电压：440V1.4环境温度：-25℃—+55℃1.5相对湿度：40℃时空气相对湿度不超过20%—90%1.6海拔高度：1000米以下1.7最大降雨强度：≯50mm/10min1.8 污秽等级：四级1.9使用环境无较强的振动和冲击1.10无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无严重的霉菌存在。
2、技术要求2.1 性能指标2.1.1额定电源电压：380V（220V），允许偏差-10%～＋7%，额定频率：50Hz2.1.2具有配电监测功能，可以测量配变的三相电压（0.5级）、三相电流（0.5级）。
2.1.3主电路用刀开关、主断路器、高分断路器等元器件额定电流不小于通过该电路最大工作电流的1.5倍。
62.2元件的选择与安装2.2.1为确保安全可靠，JP柜装置中各电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短路强度等方面均满足装置电气参数的要求，选用国家标准或专业标准的产品,电器元件均通过国家CCC认证产品。
智能负荷开关、主进智能断路器等主要电器元件选用杭州乾龙、上海人民电器等著名优质品牌产品2.2.2元件按其制造厂的说明书进行安装，经常受振动作用的元件采取防松措施，暂不接线的螺钉也拧紧。
元件的布置整齐、端正，便于安装和接线，并设有与原理图或接线图一致的符号或代号。
2.2.3 元件的安装及接线保证其正常功能不致由于相互作用（如发热、电弧、振动、能量等）受到损害或发生误动作。
2.2.4 装置中所选用指示灯和按钮的颜色，符合GB2682的规定。
2.3 装置功能单元的划分和要求a）计量单元b）测量单元c）控制保护单元d）防雷保护和接地单元e）无功补偿单元2.3.1 计量单元2.3.1.1 计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。
室内装有计费用电流互感器3支，精度不低于0.2级。
门装防窃电专用锁。
2.3.1.2电能表：JP柜中不配置电能表，但JP柜中预留安装三块单相智能电能表的位置和远抄采集器的位置（电表型号应在签订技术协议时确定），并留有足够的连接电能表的导线。
72.3.1.3 预先完成CT一次接线，并在计量单元内CT电源侧提供主进线及接线端子。
2.3.2 测量单元2.3.2.1 满足电压、电流基本量测量，加装测量CT3个，精度为0.5级。
2.3.2.2 能测量装置的三相电压、三相电流，电压表、电流表的精度在1.5级以上。
2.3.3 控制保护单元2.3.3.1 装置进线开关具备过流剩余电流动作保护功能，剩余电流动作保护器使用智能型3C认证产品，主剩余电流动作保护器具有30KA 短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强。
漏电动作电流为50～500mA可调。
还具备断相保护功能。
装置出线具备投切正常负荷的控制功能外，还具备过流、过负荷等异常跳闸的基本保护功能。
2.3.3.3 装置进线和各路出线应装刀开关，作为明显断开点的隔离器件。
2.3.3.4 装置出线回路不宜超过4路，电流分散系数的选择见表1：额定分散系数值。
表 1 额定分散系数值主电路数额定分散系数2与3 0.94与5 0.82.3.3.5 装置断路器安装要充分考虑飞弧距离。
2.3.4 防雷保护和接地单元2.3.4.1 防雷保护元件选择低压交流无间隙硅橡胶（即，YH1.5W-0.28/1.3）氧化锌避雷器。
避雷器导线截面积不小于6mm2。
2.3.4.2装置金属外壳可作为装置内、外部接地的主接地体，统一设置公共接地端子（不锈钢螺丝）。
接地端子直径不小于φ10mm，能耐腐蚀和氧化，并有持久、耐用且明显的接地标识。
82.3.4.3 装置门与装置主体间，以及装有电气元件且活动的面板与装置主体间，用6 mm2铜编织线牢固连接。
其与接地端子之间的电阻不大于0.1Ω。
2.3.4.4 装置主体同各个非组焊部件（如槽板等）之间的连接，不论采用螺丝、铰链或者其它任何方式，其与接地端子之间的电阻应不大于0.1Ω。
2.3.4.5 装置运行时外壳必须接地。
不使用变压器接地极接地时，接地极的接地电阻也满足变压器安装规范，2.3.4.6 装置与接地极连接的导线截面至少等效于表2。
表2 保护导体的最小截面积装置相导线的截面积S-mm2相应保护导体的最小截面积-mm2S≤16 SS≤35 1635＜S≤400 S/2400＜S≤400 200800＜S S/42.3.4.7 装置接地极、接地母线的制作、敷设、安装方法与变压器的接地要求同。
2.3.5 无功补偿单元2.3.5.1 配电变压器容量大于等于100kvA的，无功补偿采用全自动带配电监测（显示三相U/A/W/Q/COSф）的补偿控制器；综合配变用JP柜接线采用三相△接，单相Y接混合接线方式；动力专用配变用JP柜接线采用三相△接接线方式。
电容器投切开关选用三相和单相过零方式智能复合开关，器件均选通过国家CCC认证产品。
2.3.5.2 电容器容量配置与接线方式：9对综合配变用JP柜，电容采用△/Y混合补偿方式，按编码进行投切，要求：三级投切（两级△补偿，一级分相补偿）。
四级投切（两△补偿，两分相补偿）。
电容器选用低压自愈式电容器，“额定电压为0.45kv”。
能满足一分钟之内，将留残压控制50V以下，具有防止谐波涌流作用回路加装和限制短路电流元件。
对动力专用配变用JP柜，电容采用△补偿方式，按编码进行投切，要求：按三级或四级投切：电容器选用低压自愈式电容器，“额定电压为0.45kv”，能满足一分钟之内将留残压控制50V以下。
具有防止谐波涌流作用，回路加装限制短路电流元件。
按变压器容量配置如下表表一变压器容量kva 无功补偿容量kvar投切级数综合配变△/Y匹配动力配变△匹配100 ≥30% 3 △接二路Y 接一路△接三路160 ≥30% 3 △接二路Y 接一路△接三路200 ≥30% 4 △接二路Y 接二路△接四路250 ≥30% 4 △接二路Y 接二路△接四路315 ≥30% 4 △接二路Y 接二路△接四路2.3.5.3 控制准则：无功补偿控制根据变压器出线侧的无功功率大小和方向作为电容器投切依据，优化功率因数。
2.3.5.4无功补偿控制器具有过压、过流、断相等保护功能并具有投入及切除门限设定值、延时设定值和记录功能。
为防止无功跳变，大负荷启动时造成电容器频繁投切或误投，具有硬件软件闭锁功能。
2.3.5.5 变压器容量小于100KVA时，无功补偿为静补，无功补偿容量不小于变压器容量的10％。
103、母线、导线及布线3.1 主电路母线选用铜排，其截面积不小于可能通过该电路最大工作电流的1.5倍进行选择，母线有固定支撑点。
3.2母线和导线的颜色符合GB2681的规定，母线的相序排列符合GB/T15576-2008中5.1.1的规定，母线和导线接头部分用热缩带处理，防止杂物掉落造成相间短路。
导线采用铜导线。
3.3母线的连接和布置方式以及绝缘支持件具有承受装置的最大短路耐受电流的能力。
3.4辅助电路采用铜芯绝缘导线，其截面根据所能承载的额定工作电流进行选择。
3.5 装置的绝缘导线采用冷压接端头并涮锡与电器元件连接，冷压接端头与绝缘导线的配合以及压接质量符合有关标准的规定。
3.6装置的布线整齐美观，不贴近具有不同电位的裸露带电部件或有尖角的边缘进行敷设，布线等距离绑扎、并有适当的支持或装入行线槽内。
3.7连接安装在门上的电器元件的导线，设计时考虑门开闭时不使这些导线随过大的张力或遭受任何机械操作损伤。
3.8一般一个连接端子只能连接一根导线，必要时允许连接两根导线，当需要连接两根以上导线时，采取适当措施，以保证导线连接可靠。
不允许导线搭接在两个接线点之间的连线上。
3.9 辅助电路绝缘导线端部，设有与原理图或接线图一致的连接标记。
标记清晰耐久。
3.10 绝缘导线的额定电压不低于相应电路的额定工作电压。
4、装置柜体及结构4.1柜体采用不小于1.5㎜的304不锈钢板（国标0Cr18Ni9/SUS304），喷塑（户外吹纹灰3046），门锁采用锌铝合金材料箱变锁。
