训练9电磁感应现象及电磁感应规律的应用一、单项选择题1．如图9－15甲所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属杆ab与金属框架接触良好．在两根导轨的端点d、e之间连接一电阻，其他部分电阻忽略不计．现用一水平向右的外力F作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆始终垂直于框架．图乙为一段时间内金属杆中的电流随时间t的变化关系图象，则下列选项中可以表示外力F随时间t变化关系的图象是( )．图9－15图9－162．(2012·海南单科，5)如图9－16所示，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置I释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则( )．A．T1>mg，T2>mgB．T1<mg，T2<mgC ．T 1>mg ，T 2<mgD ．T 1<mg ，T 2>mg3．如图9－17所示，匀强磁场区域为一个等腰直角三角形，其直角边长为L ，磁场方向垂直纸面向外，磁感应强度大小为B ，一边长为L 、总电阻为R 的正方形导线框abcd ，从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域．取沿a ―→b ―→c ―→d ―→a 的感应电流方向为正，则下图表示线框中电流i 随bc 边的位置坐标x 变化的图象正确的是( )．图9－174．(2012·全国卷，19)如图9－18所示，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔBΔt的大小应为( )．图9－18A.4ωB 0πB.2ωB 0πC.ωB 0π D.ωB 02π二、多项选择题5.如图9－19所示，电阻不计的光滑平行金属导轨MN 和OP 足够长，水平放置．MO 间接有阻值为R 的电阻，两导轨相距为L ，其间有竖直向下的匀强磁场，磁感应强度为B .有一质量为m ，长度为L ，电阻为R 0的导体棒CD 垂直于导轨放置，并接触良好．用平行于MN 向右的水平力拉动CD ，使之由静止开始运动．拉力的功率恒为P ，当导体棒CD 达到最大速度v 0时，下列判断中正确的是( )．图9－19A ．最大速度数值为v 0＝1LBP R ＋R 0B ．导体棒上C 点电势低于D 点电势 C ．克服安培力的功率等于拉力的功率P D ．导体棒CD 上产生的电热功率为P6．(改编题)处于竖直向上匀强磁场中的两根电阻不计的平行金属导轨，下端连一电阻R ，导轨与水平面之间的夹角为θ，一电阻可忽略的金属棒ab ，开始时固定在两导轨上某位置，棒与导轨垂直．如图9－20所示，现释放金属棒让其由静止开始沿轨道平面下滑．就导轨光滑和粗糙两种情况比较，当两次下滑的位移相同时，则有( )．图9－20A ．重力势能的减少量相同B ．机械能的变化量相同C ．磁通量的变化率相同D ．产生的焦耳热不相同图9－217. (2012·常州模拟)有一根横截面积为S 、电阻率为ρ的硬质导线做成一个半径为r 的圆环，ab 为圆环的一条直径．如图9－21所示，在ab 的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，方向如图所示．磁感应强度大小随时间的变化率为ΔB Δt＝k (k <0)．则( )．A ．圆环中感应电流大小为krS2ρB ．图中a 、b 两点的电势差U ab ＝⎪⎪⎪⎪14k πr 2C ．圆环中产生逆时针方向的感应电流D ．圆环具有扩张趋势 三、计算题图9－228．如图9－22所示，在与水平方向成θ＝30°角的平面内放置两条平行、光滑且足够长的金属轨道，其电阻可忽略不计．空间存在着匀强磁场，磁感应强度B ＝0.20 T ，方向垂直轨道平面向上．导体棒ab 、cd 垂直于轨道放置，且与金属轨道接触良好构成闭合回路，每根导体棒的质量m ＝2.0×10－2kg 、电阻r ＝5.0×10－2Ω，金属轨道宽度l ＝0.50 m ．现对导体棒ab 施加平行于轨道向上的拉力，使之沿轨道匀速向上运动．在导体棒ab 运动过程中，导体棒cd 始终能静止在轨道上．g 取10 m/s 2，求： (1)导体棒cd 受到的安培力大小； (2)导体棒ab 运动的速度大小； (3)拉力对导体棒ab 做功的功率．9．(2012·湖南衡阳联考25)如图9－23所示，两根足够长的光滑直金属导轨MN、PQ平行固定在倾角θ＝37°的绝缘斜面上，两导轨间距L＝1 m，导轨的电阻可忽略．M、P 两点间接有阻值为R的电阻．一根质量m＝1 kg、电阻r＝0.2 Ω的均匀直金属杆ab放在两导轨上，与导轨垂直且接触良好．整套装置处于磁感应强度B＝0.5 T的匀强磁场中，磁场方向垂直斜面向下．自图示位置起，杆ab受到大小为F＝0.5v＋2(式中v为杆ab运动的速度，力F的单位为N)、方向平行于导轨沿斜面向下的拉力作用，由静止开始运动，测得通过电阻R的电流随时间均匀增大．g取10 m/s2，sin 37°＝0.6.图9－23(1)试判断金属杆ab在匀强磁场中做何种运动，并请写出推理过程；(2)求电阻R的阻值；(3)求金属杆ab自静止开始下滑通过位移x＝1 m所需的时间t.10．如图9－24所示，光滑绝缘水平面上放置一均匀导体制成的正方形线框abcd，线框质量为m，电阻为R，边长为L.有一方向垂直水平面向下的有界磁场，磁场的磁感应强度为B，磁场区宽度大于L，左、右边界与ab边平行．线框在水平向右的拉力作用下垂直于边界线穿过磁场区．图9－24(1)若线框以速度v匀速穿过磁场区，求线框在离开磁场时a、b两点间的电势差．(2)若线框从静止开始以恒定的加速度a运动，经过t1时间ab边开始进入磁场，求cd边将要进入磁场时刻回路的电功率．(3)若线框以初速度v0进入磁场，且拉力的功率恒为P0.经过时间T，cd边进入磁场，此过程中回路产生的电热为Q.后来ab边刚穿出磁场时，线框速度也为v0，求线框穿过磁场所用的时间t.参考答案1．B [金属杆由静止开始向右在框架上滑动，金属杆切割磁感线产生感应电动势E ＝BLv ，在回路内产生感应电流，I ＝E R ＝BLvR.由题图乙金属杆中的电流随时间t 均匀增大可知金属杆做初速度为零的匀加速运动，I ＝BLatR.由安培力公式可知金属杆所受安培力F 安＝BIL ，根据牛顿第二定律F －F 安＝ma ，可得外力F ＝ma ＋F 安＝ma ＋BIL ＝ma ＋B 2L 2atR，所以正确选项是B.]2．A [金属圆环从位置Ⅰ到位置Ⅱ过程中，由楞次定律知，金属圆环在磁铁上端时受安培力向上，在磁铁下端时受安培力也向上，则金属圆环对磁铁的作用力始终向下，对磁铁受力分析可知T 1>mg ，T 2>mg ，A 项正确．]3．C [在0～L 过程中无电磁感应现象．在L ～2L 的过程中，线圈bc 边切割 磁感线的有效长度L 在线性增加，感应电动势e ＝BLv 及感应电流i ＝BLvR也在线性增加，在2L 点达最大值．且由右手定则得电流方向沿a ―→b ―→c ―→d ―→a ，为正，故选项D 错误．同理，在2L ～3L 的过程中，感应电流为负向的线性增加，故选项A 、B 均错误，选项C 正确．] 4．C [当线框绕过圆心O 的转动轴以角速度ω匀速转动时，由于面积的变化产生感应电动势，从而产生感应电流．设半圆的半径为r ，导线框的电阻为R ，即I 1＝E R ＝ΔΦR Δt＝B 0ΔS R Δt ＝12πr 2B 0R πω＝B 0r 2ω2R .当线圈不动，磁感应强度变化时，I 2＝E R ＝ΔΦR Δt ＝ΔBS R Δt ＝ΔB πr 2Δt 2R，因I 1＝I 2，可得ΔB Δt ＝ωB 0π，C 选项正确．]5．AC [根据右手定则可以判断D 点电势低于C 点电势，B 错误；导体棒CD达到最大速度时拉力F 与安培力合力为零，P ＝Fv 0，F ＝BIL ，所以P ＝BILv 0，C 正确；I ＝BLv 0R ＋R 0，解得v 0＝1LBP R ＋R 0，A 正确；整个回路中导体棒和电阻R 上都要产生电热，D 错误．]6．AD [本题考查金属棒在磁场中的运动及能量转化问题．当两次下滑的位移相同时，知重力势能的减少量相同，则选项A 正确；两次运动的加速度不同，所用时间不同，速度不同，产生的感应电动势不同，磁通量的变化率也不同，动能不同，机械能的变化量不同，则产生的焦耳热也不同，故选项B 、C 均错误，选项D 正确．]7．BD [本题考查电磁感应的基本规律．根据电磁感应规律的推论：产生的力学现象阻碍磁通量减小，则题中线圈有扩张的趋势，D 正确．ab 部分是整个电路的外电路，ab 两端电压为外电压，占整个电动势的一半，U ab ＝12·kS ＝12·k πr 22＝k πr 24，则选项B 正确．]8．解析 (1)导体棒cd 静止时受力平衡，设所受安培力为F 安，则F 安＝mg sin θ， 解得F 安＝0.10 N.(2)设导体棒ab 的速度为v 时，产生的感应电动势为E ，通过导体棒cd 的感应电流为I ，则E ＝Blv ；I ＝E2r；F 安＝BIl联立上述三式解得v ＝2F 安rB 2l 2，代入数据得v ＝1.0 m/s.(3)导体棒ab 受力平衡，则F ＝F 安＋mg sin θ，解得F ＝0.20 N ，拉力做功的功率P ＝Fv ，解得P ＝0.20 W.答案 (1)0.1 N (2)1.0 m/s (3)0.20 W9．解析 (1)金属杆做匀加速运动(或金属杆做初速度为零的匀加速运动)． 通过R 的电流I ＝ER ＋r ＝BLvR ＋r，因通过R 的电流I 随时间均匀增大，即杆的速度v 随时间均匀增大，杆的加速度为恒量，故金属杆做匀加速运动． (2)对回路，根据闭合电路欧姆定律I ＝BLvR ＋r对杆，根据牛顿第二定律有：F ＋mg sin θ－BIL ＝ma将F ＝0.5v ＋2代入得：2＋mg sin θ＋⎝⎛⎭⎫0.5－B 2L 2R ＋r v ＝ma ，因a 为恒量与v 无关，所以a ＝2＋mg sin θm＝8 m/s 20．5－B 2L 2R ＋r＝0，得R ＝0.3 Ω.(3)由x ＝12at 2得，所需时间t ＝2xa＝0.5 s.答案 (1)匀加速运动 (2)0.3 Ω (3)0.5 s10．解析 (1)线框在离开磁场时，cd 边产生的感应电动势E ＝BLv ，回路中的 电流I ＝ER则a 、b 两点间的电势差U ＝IR ab ＝14BLv .(2)t 1时刻线框速度v 1＝at 1设cd 边将要进入磁场时刻速度为v 2，则v 22－v 21＝2aL 此时回路中电动势E 2＝BLv 2回路的电功率P ＝E 22R ，解得P ＝B 2L 2a 2t 21＋2aL R(3)设cd 边进入磁场时的速度为v ，线框从cd 边进入到ab 边离开磁场的时间为Δt ，则P 0T＝⎝⎛⎭⎫12mv 2－12mv 20＋Q ，P 0Δt ＝12mv 20－12mv 2，解得Δt ＝Q P 0－T .线框离开磁场时间还是T ，所以线框穿过磁场总时间t ＝2T ＋Δt ＝QP 0＋T .答案 (1)14BLv (2)B 2L 2a 2t 21＋2aL R(3)Q P 0T。
专题四 电磁感应与电路一、考点回顾“电磁感应”是电磁学的核心内容之一，同时又是与电学、力学知识紧密联系的知识点，是高考试题考查综合运用知识能力的很好落脚点，所以它向来高考关注的一个重点和热点，本专题涉及三个方面的知识：一、电磁感应，电磁感应研究是其它形式有能量转化为电能的特点和规律，其核心内容是法拉第电磁感应定律和楞次定律；二、与电路知识的综合，主要讨论电能在电路中传输、分配，并通过用电器转化为其它形式的能量的特点及规律；三、与力学知识的综合，主要讨论产生电磁感应的导体受力、运动特点规律以及电磁感应过程中的能量关系。
由于本专题所涉及的知识较为综合，能力要求较高，所以往往会在高考中现身。
从近三年的高考试题来看，无论哪一套试卷，都有这一部分内容的考题，题量稳定在1～2道，题型可能为选择、实验和计算题三种，并且以计算题形式出现的较多。
考查的知识：以本部分内容为主线与力和运动、动量、能量、电场、磁场、电路等知识的综合，感应电流（电动势）图象问题也经常出现。
二、典例题剖析根据本专题所涉及内容的特点及高考试题中出的特点，本专题的复习我们分这样几个小专题来进行：1.感应电流的产生及方向判断。
2.电磁感应与电路知识的综合。
3.电磁感应中的动力学问题。
4.电磁感应中动量定理、动能定理的应用。
5.电磁感应中的单金属棒的运动及能量分析。
6.电磁感应中的双金属棒运动及能量分析。
7.多种原因引起的电磁感应现象。
(一)感应电流的产生及方向判断1．(2007理综II 卷)如图所示，在PQ 、QR 区域是在在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面，bc 边与磁场的边界P 重合。
导线框与磁场区域的尺寸如图所示。
从t ＝0时刻开始线框匀速横穿两个磁场区域。
以a →b →c →d →e →f 为线框中有电动势的正方向。
以下四个ε-t 关系示意图中正确的是【 】解析：楞次定律或左手定则可判定线框刚开始进入磁场时，电流方向，即感应电动势的方向为顺时针方向，故D 选项错误；1－2s 内，磁通量不变化，感应电动势为0，A 选项错误；2－3s 内，产生感应电动势E ＝2Blv ＋Blv ＝3Blv ，感应电动势的方向为逆时针方向（正方向），故C 选项正确。

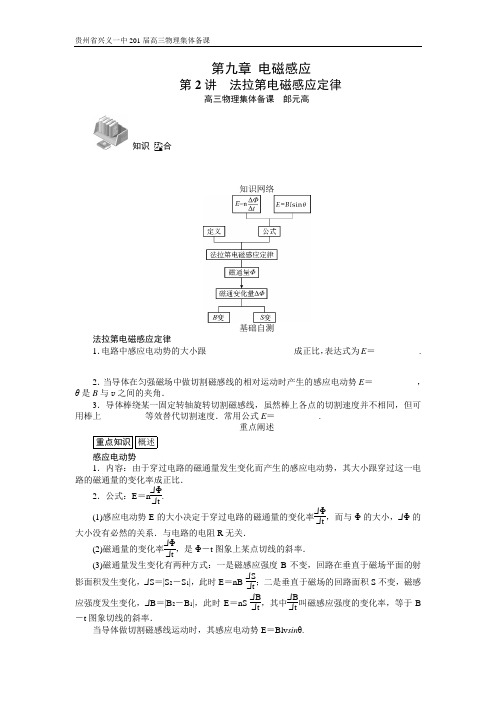

第九章 电磁感应第2讲 法拉第电磁感应定律高三物理集体备课 郎元高知识 整合知识网络基础自测法拉第电磁感应定律 1．电路中感应电动势的大小跟____________________成正比，表达式为E ＝__________. 2．当导体在匀强磁场中做切割磁感线的相对运动时产生的感应电动势E ＝__________，θ是B 与v 之间的夹角．3．导体棒绕某一固定转轴旋转切割磁感线，虽然棒上各点的切割速度并不相同，但可用棒上__________等效替代切割速度．常用公式E ＝__________.重点阐述重点知识概述感应电动势1．内容：由于穿过电路的磁通量发生变化而产生的感应电动势，其大小跟穿过这一电路的磁通量的变化率成正比．2．公式：E ＝n ΔΦΔt.(1)感应电动势E 的大小决定于穿过电路的磁通量的变化率ΔΦΔt，而与Φ的大小，ΔΦ的大小没有必然的关系．与电路的电阻R 无关．(2)磁通量的变化率ΔΦΔt，是Φ－t 图象上某点切线的斜率．(3)磁通量发生变化有两种方式：一是磁感应强度B 不变，回路在垂直于磁场平面的射影面积发生变化，ΔS ＝|S 2－S 1|，此时E ＝nB·ΔSΔt ；二是垂直于磁场的回路面积S 不变，磁感应强度发生变化，ΔB ＝|B 2－B 1|，此时E ＝nS·ΔB Δt ，其中ΔBΔt叫磁感应强度的变化率，等于B－t 图象切线的斜率．当导体做切割磁感线运动时，其感应电动势E ＝Blv sin θ.难点释疑感应电动势的计算对感应电动势的计算用法拉第电磁感应定律E＝nΔΦ/Δt分为两种情况：(1)导体各部分以相同的速度平动切割磁感线的情况用公式E＝BL v sinθ，θ为运动方向和磁感线方向的夹角；(2)导体棒绕某一固定转轴旋转切割磁感线的情况用公式E＝12Bl2ω.【典型例题】如图所示，长L1宽L2的矩形线圈电阻为R，处于磁感应强度为B的匀强磁场边缘，线圈与磁感线垂直．求：将线圈以向右的速度v匀速拉出磁场的过程中，(1)拉力F大小；(2)拉力的功率P; (3)拉力做的功W; (4)线圈中产生的电热Q；(5)通过线圈某一截面的电荷量q.温馨提示这是一道基本练习题，应该思考一下所求的各物理量与速度v之间有什么关系．此题易错的地方是电热Q和电荷量q的求解方法，在求感应电量q时，不论磁通量是否均匀变化，我们总可以利用平均值加以计算．q＝ΔΦ/R，即感应电量仅由磁通量变化大小和电路的电阻决定，与变化时间、磁通量变化快慢无关．记录空间【变式训练】法拉第曾提出一种利用河流发电的设想，并进行了实验研究．实验装置的示意图可用图表示，两块面积均为S的矩形金属板，平行、正对、竖直地全部浸在河水中，间距为d.水流速度处处相同，大小为v，方向水平．金属板与水流方向平行，地磁场磁感应强度的竖直分量为B，水的电阻率为ρ，水面上方有一阻值为R的电阻通过绝缘导线和电键K连接到两金属板上．忽略边缘效应，求：(1)该发电装置的电动势；(2)通过电阻R的电流强度；(3)电阻R消耗的电功率．随堂演练1．将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是()A．感应电动势的大小与线圈的匝数无关B．穿过线圈的磁通量越大，感应电动势越大C．感应电流产生的磁场方向与原磁场方向始终相同D．穿过线圈的磁通量变化越快，感应电动势越大2．如图，匀强磁场和竖直导轨所在面垂直，金属棒ab可在导轨上无摩擦滑动，在金属棒、导轨和电阻组成的闭合回路中，除电阻R外，其余电阻均不计，在ab下滑过程中()第2题图A．由于ab下落时只有重力做功，所以机械能守恒B．ab到稳定速度前，其减少的重力势能全部转化为电阻R的内能C．ab达到稳定速度后，其减少的重力势能全部转化为电阻R的内能D．ab达到稳定速度后，安培力不再对ab做功3．下列各种情况中的导体切割磁感线产生的感应电动势最大的是()第4题图4．如图所示，两根光滑的平行金属导轨竖直放置在匀强磁场中，磁场和导轨平面垂直，金属杆ab与导轨接触良好可沿导轨滑动，开始时电键S断开，当ab杆由静止下滑一段时间后闭S，则从S闭合开始计时，ab杆的速度v与时间t的关系图象可能正确的是()A BC D第5题图5．如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经表示．左线圈连着平行导轨M 和N ，导轨电阻不计，在导轨垂直方向上放着金属棒ab ，金属棒处于垂直于纸面向外的匀强磁场中，下列说法中正确的是( )A ．当金属棒向右匀速运动时，a 点电势高于b 点，c 点电势高于d 点B ．当金属棒向右匀速运动时，b 点电势高于a 点，c 点与d 点为等电势C ．当金属棒向右加速运动时，b 点电势高于a 点，c 点电势高于d 点D ．当金属棒向右加速运动时，b 点电势高于a 点，d 点电势高于c 点6．如图所示，平行于y 轴的导体棒以速度v 向右做匀速直线运动，经过半径为R 、磁感应强度为B 的圆形匀强磁场区域，导体棒中的感应电动势ε与导体棒位置x 关系的图象是( )第6题图7．如图所示，一导线弯成半径为a 的半圆形闭合回路．虚线MN 右侧有磁感应强度为B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 始终与MN 垂直．从D 点到达边界开始到C 点进入磁场为止，下列结论正确的是( )第7题图A ．感应电流方向不变B ．CD 段直导线始终不受安培力C ．感应电动势最大值E m ＝BavD ．感应电动势平均值E －＝14πBav8．如图(a )所示，一个电阻值为R ，匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路．线圈的半径为r 1.在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图(b )所示．图线与横、纵轴的截距分别为t0和B0，导线的电阻不计．求0至t1时间内(1)通过电阻R1上的电流大小和方向；(2)通过电阻R1上的电量q及电阻R1上产生的热量．第8题图第37讲 法拉第电磁感应定律知识整合 基础自测1.穿过这一电路的磁通量的变化率 n ΔΦ/Δt2.Blvsin θ3.各点的平均速度 12Bl 2ω重点阐述【典型例题】 如图所示，长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直．求：将线圈以向右的速度v 匀速拉出磁场的过程中，(1)拉力F 大小；(2)拉力的功率P; (3)拉力做的功W; (4)线圈中产生的电热Q ；(5)通过线圈某一截面的电荷量q.【答案】 (1)B 2L 22v R (2)B 2L 22v2R (3)B 2L 22vL 1R (4)B 2L 22L 1vR (5)BL 1L 2R【解析】 (1)E ＝BL 2v ，I ＝ER ， F ＝BIL 2，∴F ＝B 2L 22vR(2)P ＝Fv ＝B 2L 22v2R(3)W ＝FL 1＝B 2L 22L 1vR(4)Q ＝W (5)q ＝I·t ＝E R t ＝ΔΦR 与v 无关求出q ＝BL 1L 2R变式训练 (1)Bdv (2)BdvS ρd ＋SR (3)⎝⎛⎭⎫BdvS ρd ＋SR 2R 【解析】 (1)由法拉第电磁感应定律，有E ＝Bdv (2)两板间河水的电阻r ＝ρd S ，由闭合电路欧姆定律，有I ＝E r ＋R ＝BdvSρd ＋SR (3)由电功率公式，P ＝I 2R 得P ＝⎝⎛⎭⎫BdvSρd ＋SR 2R.随堂演练1.D 【解析】 本题考查法拉第电磁感应定律的理解．感应电动势的大小为E ＝n S ΔBΔt ，显然，选项A 错误；感应电动势的大小与磁通量的变化率成正比，而与磁通量的大小无关，选项B 错误、D 正确；根据楞次定律，感应电流产生的磁场总要阻碍原磁通量的改变，具体来说，当原磁通量减小时，感应电流产生的磁场方向与原磁场方向相同，而当原磁通量增加时，感应电流产生的磁场方向与原磁场方向相反，所以选项C 错误．本题答案为D.2.C 【解析】 ab 下落时产生感应电流，有内能产生，所以机械能不守恒．ab 达到稳定速度后，动能不再增加，减少的重力势能全部转化为R 的内能．ab 速度稳定后，安培力对ab 做负功；C 选项正确．3.C 【解析】 利用公式E ＝Blv 计算感应电动势的大小时，B 与v 垂直，B 与l 垂直，l 为导体与B 和v 垂直的有效长度，显然，选项C 中导体的有效长度最长，产生的感应电动势最大．本题答案为C.4.ACD 【解析】 若ab 杆速度为v 时，S 闭合，则ab 杆中产生的感应电动势E ＝BLv ，ab 杆受到的安培力F ＝B 2L 2vR ，如果安培力等于ab 杆的重力，则ab 杆匀速运动，A项正确；如果安培力小于ab 杆的重力，则ab 杆先加速最后匀速，C 项正确；如果安培力大于ab 杆的重力，则ab 杆先减速最后匀速，D 项正确；ab 杆不可能匀加速运动，B 项错．5.BD 【解析】 本题考查了楞次定律及右手定则，当金属棒向右匀速运动而切割磁感线时，金属棒产生恒定感应电动势，由右手定则判断电流方向为a →b ，根据电流从电源(ab 相当于电源)正极流出沿外电路回到电源负极的特点，可以判断b 点电势高于a 点．又左线圈中的感应电动势恒定，则感应电流也恒定，所以穿过右线圈的磁通量保持不变，不产生感应电流．当ab 向右做加速运动时，由右手定则可推断φb ＞φa ，电流沿逆时针方向，又由E ＝Blv 可知ab 导体两端的E 不断增大，那么左边电路中的感应电流也不断增大，由安培定则可判断它在铁芯中的磁感线方向是沿逆时针方向的，并且磁感应强度不断增强，所以右边电路线圈中向上的磁通量不断增加，由楞次定律可判断右边电路的感应电流方向应沿逆时针，而在右线圈组成的电路中，感应电动势仅产生在绕在铁芯上的那部分线圈上，把这个线圈看做电源，由于电流是从c 沿内电路(即右线圈)流向d ，因此d 点电势高于c 点．6.A 【解析】 如图所示，当导体运动到图示位置时，其横坐标值为x ，则导体切割磁感线的有效长度为：2R 2－（R －x ）2，所以E ＝Bv ×2R 2－（R －x ）2. 即E ＝2Bv 2Rx －x 2，所以对照上述图象，只有选项A 正确．第6题图7.ACD 【解析】 根据楞次定律可判定闭合回路中产生的感应电流方向始终不变，A 正确；CD 段电流方向是D 指向C ，根据左手定则可知，CD 段受到安培力，且方向竖直向下，B 错误；当有一半进入磁场时，产生的感应电动势最大，E m ＝Bav ，C 正确；由法拉第电磁感应定律得E ＝ΔΦΔt＝πBav4，D 正确．8.(1)n πr 22B 03Rt 0，方向由b 向a (2)n πr 22B 0t 13Rt 0 2n 2π2r 42B 29Rt 20t 1【解析】 (1)设k ＝B 0t 0由题图(b)可知，磁感应强度B 与时间t 的函数关系为B ＝B 0－B 0t 0t ＝B 0－kt.磁场的面积及线圈内的磁通量分别为S ＝πr 22，Φ＝BS ＝πr 22(B 0－kt)．在0在t 1时刻，单匝线圈中的磁通量分别为Φ0＝B 0πr 22，Φ1＝πr 22(B 0－kt 1)，即ΔΦ＝|－πr 22kt 1|. 在0至t 1时间内，线圈中的电动势大小及电流分别为E ＝n ΔΦt 1＝n πr 22k ，I ＝E R ＋2R＝n πr 22B 03Rt 0.根据楞次定律判断，电阻R 1上的电流方向应由b 向a.(2)0至t 1时间内，通过电阻R 1上的电荷量 q ＝It 1＝n πr 22B 0t 13Rt 0电阻R 1上产生的热量Q ＝2I 2Rt 1＝2n 2π2r 42B 20t 19Rt 20.。
（2012天津卷）．（18分）如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l＝0.5 m，左端接有阻值R＝0.3 Ω的电阻．一质量m＝0.1 kg，电阻r＝0.1 Ω的金属棒MN放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B＝0.4 T．棒在水平向右的外力作用下，由静止开始以a＝2 m/s2的加速度做匀加速运动，当棒的位移x＝9 m时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q1∶Q2＝2∶1．导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求（1）棒在匀加速运动过程中，通过电阻R的电荷量q；（2）撤去外力后回路中产生的焦耳热Q2；（3）外力做的功W F．(2010上海物理)（14分）如图，宽度为L=0.5m的光滑金属框架MNPQ固定于水平面内，并处在磁感应强度大小B=0.4T，方向竖直向下的匀强磁场中，框架的电阻非均匀分布。
将质量m=0.1kg，电阻可忽略的金属棒ab放置在框架上，并与框架接触良好。
以P为坐标原点，PQ方向为x轴正方向建立坐标。
金属棒从x0=1 m处以υ=2m/s的初速度，沿x轴负方向做a=2m/s2的匀减速直线运动，运动中金属棒仅受安培力作用。
求：⑴金属棒ab运动0.5 m，框架产生的焦耳热Q；⑵框架中aNPb部分的电阻R随金属棒ab的位置x变化的函数关系；⑶为求金属棒ab沿x轴负方向运动0.4s过程中通过ab的电量q，某同学解法为：先算出经过0.4s金属棒的运动距离s，以及0.4s时回路内的电阻R，然后代入q=RΦ∆=BLsR求解。
指出该同学解法的错误之处，并用正确的方法解出结果。
