压电陶瓷性能参数解析 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT在机械自由条件下，测得的介电常数称为自由介电常数，在εT表示，上角标T表示机械自由条件。

在机械夹持条件下，测得的介电常数称为夹持介电常数，以εS表示，上角标S表示机械夹持条件。

由于在机械自由条件下存在由形变而产生的附加电场，而在机械受夹条件下则没有这种效应，因而在两种条件下测得的介电常数数值是不同的。

根据上面所述，沿3方向极化的压电陶瓷具有四个介电常数，即ε11T，ε33T，ε11S，ε11S。

（2）介质损耗介质损耗是包括压电陶瓷在内的任何介质材料所具有的重要品质指标之一。

在交变电场下，介质所积蓄的电荷有两部分：一种为有功部分（同相），由电导过程所引起的；一种为无功部分（异相），是由介质弛豫过程所引起的。

介质损耗的异相分量与同相分量的比值如图1-1所示，Ic为同相分量，IR为异相分量，Ic与总电流I的夹角为δ，其正切值为(1-4)式中，ω为交变电场的角频率，R为损耗电阻，C为介质电容。

由式（1-4）可以看出，I R大时，tanδ也大；I R小时tanδ也小。

通常用tanδ来表示的介质损耗，称为介质损耗正切值或损耗因子，或者就叫做介质损耗。

处于静电场中的介质损耗来源于介质中的电导过程。

处于交变电场中的介质损耗，来源于电导过程和极化驰豫所引起的介质损耗。

此外，具有铁电性的压电陶瓷的介质损耗，还与畴壁的运动过程有关，但情况比较复杂，因此，在此不予详述。

（3）弹性常数压电陶瓷是一种弹性体，它服从胡克定律：“在弹性限度范围内，应力与应变成正比”。

设应力为T，加于截面积A的压电陶瓷片上，其所产生的应变为S，则根据胡克定律，应力T与应变S之间有如下关系S=sT(1-5)T=cS(1-6)式中，S为弹性顺度常数，单位为m2/N；C为弹性劲度常数，单位为N/m2。

但是，任何材料都是三维的，即当施加应力于长度方向时，不仅在长度方向产生应变，宽度与厚度方向上也产生应变。

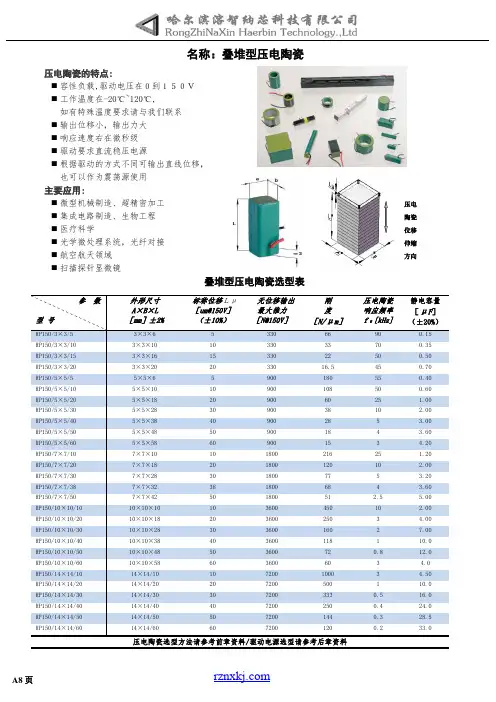

pzt压电陶瓷片规格参数压电陶瓷片是一种复合电介质，以陶瓷介质为基础，以压电铋酸钙和/或铁氧化物为结构组分和/或乙二胺(EDTA)，将三或多个原始无机晶体或分子结构，复合成一种半固态散装材料。

主要用于绝缘电容，以及压电传感器，压电膜，PZT压电陶瓷片等。

PZT压电陶瓷片的规格参数：1. 材料类型：PZT（铌酸钴）复合材料；2. 铁氧体成份：最大值可达30%；3. 铌比例：铌钴为主，最大值可达60%-65%；4. 厚度：常规厚度0.1mm-3mm，4mm-6mm和0.7mm-10mm；5. 尺寸规格：典型尺寸：20m*20mm，50mm*50mm，2"*2"和4"*4"，也可定制；6. 运动应力：最高抗应力可达20KV/mm；7. 绝缘系数：最大值可达10000；8. 温度系数：最高温度可达500℃；9. 电阻率：最小值可达6Ω*cm;10. 芯片：普通芯片类型压电陶瓷片，尺寸按照客户定制；11. 型号：PN-2030压电陶瓷片，它具有豪华外观，坚固耐用；12. 标准：按照JIS,ASTM,IEC标准来生产；13. 电容量：0.1~1.2uf/2.2~10uf/10.0~1000uf/1000~10000uf；14. 电磁感应-> 磁感应熔断：最小的可达18kA/m；15. 力学特性：平衡孔宽，强度高；16. 耐温特性：可耐高温达到500℃；17. 耐化学性能：适用于各种溶解和溶解环境；18. 耐磨损特性：表面硬度可高达1340Hv；19. 材料方向分布：压电陶瓷片具有非均匀的材料方向分布，是多层压电陶瓷结构，其具有抗拉力、抗折弯力等。

20. 电子特性：压电陶瓷片具有高磁性、耐磁变分布特性，并且有一定的电子特性；21. 遗传特性：压电陶瓷片具有较好的遗传性能，具有好的温度稳定性和绝缘性；22. 特殊性能：压电陶瓷片具有可调性良好的特性，可根据用户的不同需求而定制压电陶瓷片。

压电陶瓷材料的主要性能及参数自由介电常数εT33（free permittivity）电介质在应变为零（或常数）时的介电常数，其单位为法拉/米。

相对介电常数εTr3（relative permittivity）介电常数εT33与真空介电常数ε0之比值，εTr3=εT33/ε0，它是一个无因次的物理量。

介质损耗（dielectric loss）电介质在电场作用下，由于电极化弛豫过程和漏导等原因在电介质内所损耗的能量。

损耗角正切tgδ（tangent of loss angle）理想电介质在正弦交变电场作用下流过的电流比电压相位超前90 0，但是在压电陶瓷试样中因有能量损耗，电流超前的相位角ψ小于900，它的余角δ（δ+ψ=900）称为损耗角，它是一个无因次的物理量，人们通常用损耗角正切tgδ来表示介质损耗的大小，它表示了电介质的有功功率（损失功率）P与无功功率Q之比。

即：电学品质因数Qe（electrical quality factor）电学品质因数的值等于试样的损耗角正切值的倒数，用Qe表示，它是一个无因次的物理量。

若用并联等效电路表示交变电场中的压电陶瓷的试样，则 Qe=1/ tgδ=ωCR机械品质因数Qm（mechanical quanlity factor）压电振子在谐振时储存的机械能与在一个周期内损耗的机械能之比称为机械品质因数。

它与振子参数的关系式为：泊松比（poissons ratio）泊松比系指固体在应力作用下的横向相对收缩与纵向相对伸长之比，是一个无因次的物理量，用δ表示：δ= - S 12 /S11串联谐振频率fs（series resonance frequency）压电振子等效电路中串联支路的谐振频率称为串联谐振频率，用f s 表示，即并联谐振频率fp（parallel resonance frequency）压电振子等效电路中并联支路的谐振频率称为并联谐振频率，用f p 表示，即f p =谐振频率fr（resonance frequency）使压电振子的电纳为零的一对频率中较低的一个频率称为谐振频率，用f r 表示。

第1章绪论1.1 无铅压电陶瓷的研究意义压电陶瓷可以直接实现电能和机械能的转换。

因而被广泛应用在超声换能、无损探伤、传感器、电子信息等高新技术领域，产品涉及汽车、电子、军事、医疗等各个行业[1]。

压电技术的发展对科技的进步，人民生活水平的提高均有重要的意义。

目前，市场上使用最多的是Pb（Zr、Ti）O3（PZT）系压电陶瓷材料。

PZT系压电陶瓷具有优异的压电性能，并且可以通过参杂改性来满足不同的性能要求，因而广受欢迎。

但这些陶瓷中PbO的含量超过60%[2]，而PbO是一种易挥发的有毒物质，其被人体吸收后会在人体内集聚，引起铅中毒，使人的神经系统受到损伤，严重的可能导致脑瘫和肾功能衰竭。

[3]此外，铅基陶瓷在生产、使用过程中以及废弃后的处理过程中都会对环境产生严重危害，并且通过水和食物链进行扩散[4]。

近年来随着人们环保意识的增强，人们越来越意识到铅的危害。

为了人民的身体健康，许多国家已立法禁止使用含铅电子材料。

如欧盟规定到2006年7月1日，所以新生产的电子材料都不能含铅[5]。

但在压电陶瓷方面，铅基陶瓷还无法被取代，故只能把含铅压电陶瓷列在禁止名单之外。

但开发无铅压电陶瓷仍是大趋势。

在国际政策和经济利益以及科学探索精神的共同驱使下，这几年无铅压电陶瓷的研究很热，国内外专家学者都做了大量的探索，并取得了不少进步。

1.2 无铅压电陶瓷分类及研究现状现在在研究的无铅压电陶瓷主要分钙钛矿结构材料和非钙钛矿结构材料。

非钙钛矿结构材料有铋层状结构材料和钨青铜结构材料。

1.2.1 铋层状结构材料铋层状结构铁电体是由二维的钙钛矿层和(Bi2O2)2+层有规则地相负交替排列而成,,化学通式为(Bi2O2)2+(A m-1B m O3m+1)2-,此处,A为Bi3+、Pb2+、Ba2+、Sr2+、Ca2+、Na+、K+、La3+、Y3+、U3+、Th4+等适合于12配位的+1、+2、+3、+4价离子或由它们组成的复合离子,B为Ti4+、Nb5+、Ta5+、W6+、Mo6+、Co3+、Cr3+、Zr4+等适合于八面体配位的离子或由它们组成的复合离子,m为一整数,对应于钙钛矿层厚度方向的原胞数[6].铋层状结构无铅压电陶瓷具有居里温度高, 其中Bi3NbTiO9作为这些材料中居里温度最高的一种，Tc达到914℃，另外它还有介电击穿强度大,介电损耗低,性能各向异性大以及温度、应力性能稳定等特征.所以,铋层状结构压电陶瓷在滤波器、能量转换及高温、高频领域有广泛的应用前景.但铋层状结构压电陶瓷明显的缺点是压电活性低,矫顽场EC高., 现有报道的这类材料的d33最高值才25pC/N[7].且介电温度也很低。

压电陶瓷报告1.基本概念压电陶瓷由一颗颗小晶粒无规则“镶嵌”而成，如图1所示。

图1 BSPT压电陶瓷样品断面SEM照片每个小晶粒内还具有铁电畴组织，如图所示。

图PZT陶瓷中电畴结构的电子显微镜照片1.1晶胞结构目前应用最广泛的压电陶瓷是钙钛矿（CaTiO3）型结构，如PbTiO3、BaTiO3、KxNa1-xNbO3、Pb(ZrxTi1-x)O3等。

该类材料的化学通式为ABO3。

式中A的电价数为1或2，B的电价为4或5价。

其晶胞（晶格中的结构单元）结构如图所示。

压电陶瓷的晶胞结构随温度的变化是有所变化的。

如下式及图6所示。

PbTiO3（PT ）：四方相 立方相BaTiO3（BT ）：三角相 正交相 四方相 立方相自发极化的产生以BT 材料由立方到四方相转变为例，分析自发极化的产生，如图7所示。

（a ）立方相 （b ）四方相由图可知，立方相时，正负电荷中心重合，不出现电极化；四方相时，因490℃ 120℃ 5℃ -90℃Ti4+沿c轴上移，O2-沿c轴下移，正负电荷中心不重合，出现了平行于c 轴的电极化。

这种电极化不是外加电场产生的，而是晶体内因产生的，所以成为自发极化，其相变温度TC称为居里温度。

1.2压电效应某些介质在力的作用下，产生形变，引起介质表面带电，这是正压电效应。

反之，施加激励电场，介质将产生机械变形，称逆压电效应。

其中，如果压力是一种高频震动，产生的就是高频电流。

如果将高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动）。

1.3压电陶瓷具有这种性能的陶瓷称为压电陶瓷，发生正压电效应时，表面电荷的密度与所受的机械应力成正比。

当发生负压电效应时，形变的大小与电场强度成正比。

1.4压电作用机理压电效应首先是在水晶晶体上发现的，现在我们以水晶晶体为模型，说明产生压电效应的物理机理。

当不施以压力时，水晶晶体正、负电荷中心如上图分布，设这时正、负电荷中心重合，整个晶体的总电矩等于零，晶体表面不荷电（不呈压电性）。

T=cS(1-6)式中，S为弹性顺度常数，单位为m2/N；C为弹性劲度常数，单位为N/m2。

但是，任何材料都是三维的，即当施加应力于长度方向时，不仅在长度方向产生应变，宽度与厚度方向上也产生应变。

设有如图1-2所示的薄长片，其长度沿1方向，宽度沿2方向。

沿1方向施加应力T1，使薄片在1方向产生应变S1，而在方向2上产生应变S2，由（1-5）式不难得出S1=S11T1(1-7)S2=S12T1(1-8)上面两式弹性顺度常数S11和S12之比，称为迫松比，即(1-9)它表示横向相对收缩与纵向相对伸长之比。

同理，可以得到S13，S21，S22，其中，S22=S11，S12=S21。

极化过的压电瓷，其独立的弹性顺度常数只有5个，即S11，S12，S13，S33和S44。

独立的弹性劲度常数也只有5个，即C11，C12，C13，C33和C44.由于压电瓷存在压电效应，因此压电瓷样品在不同的电学条件下具有不同的弹性顺度常数。

在外电路的电阻很小相当于短路，或电场强度E=0的条件下测得的称为短路弹性顺度常数，记作S E。

在外电路的电阻很大相当于开路，或电位移D=0的条件下测得的称为开路弹性顺度常数，记作S D。

由于压电瓷为各向异相性体，因此共有下列10个弹性顺度常数：S E11，S E12，S E13，S E33，S E44，S D11，S D12，S D13，S D33，S D44。

同理，弹性劲度常数也有10个：C E11，C E12，C E13，C E33，C E44，C D11，C D12，C D13，C D33，C D44。

（4）机械品质因数。

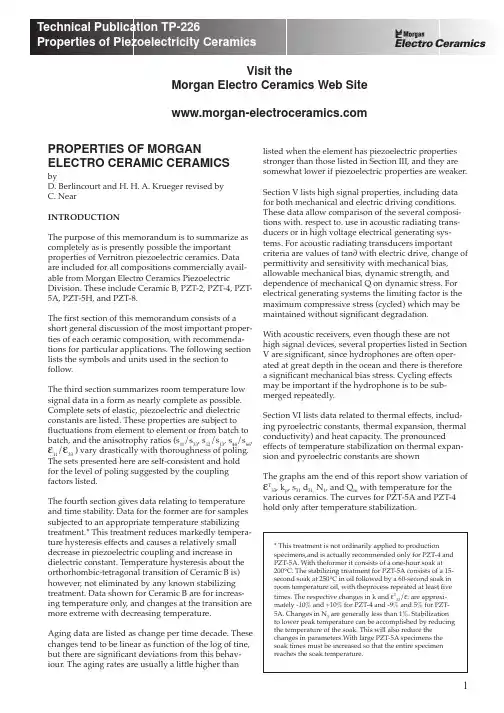

压电陶瓷的性能参数解析制造优良的压电陶瓷元器件，通常要对压电陶瓷性能提出明确的要求。

因为压电陶瓷性能对元器件的质量有决定性的影响。

因此，要讨论和认识压电陶瓷的元器件，就必须首先要了解压电陶瓷的性能参数与量度方法。

压电陶瓷除了具有一般介质材料所具有的介电性和弹性性能外，还具有压电性能。

压电陶瓷经过极化处理之后，就具有了各向异性，每项性能参数在不同方向上所表现的数值不同，这就使得压电陶瓷的性能参数比一般各向同性的介质陶瓷多得多。

压电陶瓷的众多的性能参数是它被广泛应用的重要基础。

（1）介电常数介电常数是反映材料的介电性质，或极化性质的，通常用ε来表示。

不同用途的压电陶瓷元器件对压电陶瓷的介电常数要求不同。

例如，压电陶瓷扬声器等音频元件要求陶瓷的介电常数要大，而高频压电陶瓷元器件则要求材料的介电常数要小。

介电常数ε与元件的电容C，电极面积A和电极间距离t之间的关系为ε=C·t/A (1-1)式中，各参数的单位为：电容量C为F，电极面积A为m2，电极间距t为m，介电常数ε为F/m。

有时使用相对介电常数εr（或κ），它与绝对介电常数ε之间的关系为εr=ε/εo (1-2)式中，εo为真空（或自由空间）的介电常数，εo=8.85×10-12（F/m），而εr则无单位，是一个数值。

压电陶瓷极化处理之前是各向同性的多晶体，这是沿1(x)、2(y)、3(z)方向的介电常数是相同的，即只有一个介电常数。

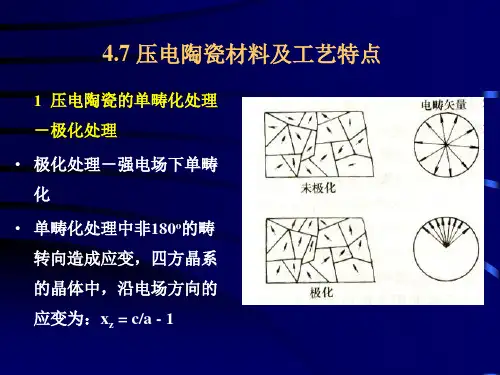

经过极化处理以后，由于沿极化方向产生了剩余极化而成为各向异性的多晶体。

此时，沿极化方向的介电性质就与其他两个方向的介电性质不同。

设陶瓷的极化方向沿3方向，则有关系ε11=ε22≠ε33（1-3）即经过极化后的压电陶瓷具有两个介电常数ε11和ε33。

由于压电陶瓷存在压电效应，因此样品处于不同的机械条件下，其所测得的介电常数也不相同。

在机械自由条件下，测得的介电常数称为自由介电常数，在εT表示，上角标T表示机械自由条件。
