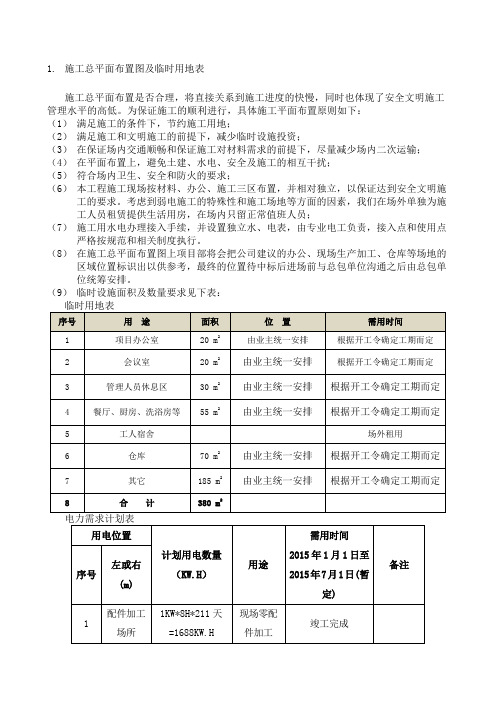

1.施工总平面布置图及临时用地表施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。
为保证施工的顺利进行，具体施工平面布置原则如下：（1）满足施工的条件下，节约施工用地；（2）满足施工和文明施工的前提下，减少临时设施投资；（3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输；（4）在平面布置上，避免土建、水电、安全及施工的相互干扰；（5）符合场内卫生、安全和防火的要求；（6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。
考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。
（8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排。
（9）临时设施面积及数量要求见下表：临时用地表电力需求计划表按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。
现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。
在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。
为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。
保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。
保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。
接地体采用50×50×5mm的角钢焊接而成，深埋米左右。
施工总平面图及临时用地表
1、施工总平面图
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。
2、临时用地表。
1.施工总平面布置图及临时用地表施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。
为保证施工的顺利进行，具体施工平面布置原则如下：（1）满足施工的条件下，节约施工用地；（2）满足施工和文明施工的前提下，减少临时设施投资；（3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输；（4）在平面布置上，避免土建、水电、安全及施工的相互干扰；（5）符合场内卫生、安全和防火的要求；（6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。
考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。
（8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排。
（9）临时设施面积及数量要求见下表：现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。
在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。
为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。
保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。
保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。
接地体采用50×50×5mm的角钢焊接而成，深埋2.5米左右。
配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线（绿黄双色线）。
施工总平面图及临时用地表
1、施工总平面图
道路
(注:施工现场周围为临时道路)
注：项目部办公室用于项目部人员日常办公，及充当会议室的作用；
宿舍用于项目部固定工人的休息之用；
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。
2、临时用地表。
工总平面图及临时用地表
K施工总平面图
（注:施工现场周围为临时道路）
注：项口部办公室用于项□部人员日常办公，及充当会议室的作用;
辆
库存
料堆放放
处
办
机械放置
宿
舍
宿舍用于项U部固定工人的休息之用；
食堂用于项LI部人员和工人的吃饭之用；
仓库用于储放用于本项U的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项□上投入的部分不便存放在仓库的机械之用；车辆存放处用于民工上班时的车辆存放：
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。
2、临时用地表。
1.施工总平面布置图及临时用地表施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。
为保证施工的顺利进行，具体施工平面布置原则如下：（1）满足施工的条件下，节约施工用地；（2）满足施工和文明施工的前提下，减少临时设施投资；（3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输；（4）在平面布置上，避免土建、水电、安全及施工的相互干扰；（5）符合场内卫生、安全和防火的要求；（6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。
考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。
（8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排。
（9）临时设施面积及数量要求见下表：临时用地表电力需求计划表按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。
现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。
在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。
为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。
保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。
保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。
接地体采用50×50×5mm的角钢焊接而成，深埋米左右。
1.施工总平面布置图及临时用地表施工总平面布置是否合理，将直接关系到施工进度的快慢,同时也体现了安全文明施工管理水平的高低。
为保证施工的顺利进行，具体施工平面布置原则如下：（1）满足施工的条件下，节约施工用地；（2）满足施工和文明施工的前提下，减少临时设施投资；（3）在保证场内交通顺畅和保证施工对材料需求的前提下,尽量减少场内二次运输；（4）在平面布置上，避免土建、水电、安全及施工的相互干扰；（5）符合场内卫生、安全和防火的要求;（6）本工程施工现场按材料、办公、施工三区布置,并相对独立,以保证达到安全文明施工的要求.考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表,由专业电工负责，接入点和使用点严格按规范和相关制度执行。
（8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排。
（9）临时设施面积及数量要求见下表：临时用地表序号用途面积位置需用时间1项目办公室20 m2由业主统一安排根据开工令确定工期而定2会议室20 m2由业主统一安排根据开工令确定工期而定根据开工令确定工期而3管理人员休息区30 m2由业主统一安排定根据开工令确定工期而4餐厅、厨房、洗浴房等55 m2由业主统一安排定5工人宿舍场外租用根据开工令确定工期而6仓库70 m2由业主统一安排定根据开工令确定工期而7其它185 m2由业主统一安排定电力需求计划表按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。
现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算,按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。
在380/220V低压架空线路设计中，除按常规选择导线截面外,当负荷较大时应考虑选择节能截面.为防止电气设备或系统的金属外壳因绝缘损坏而带电,将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。
1.施工总平面布置图及临时用地表施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。
为保证施工的顺利进行，具体施工平面布置原则如下：（1）满足施工的条件下，节约施工用地；（2）满足施工和文明施工的前提下，减少临时设施投资；（3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输；（4）在平面布置上，避免土建、水电、安全及施工的相互干扰；（5）符合场内卫生、安全和防火的要求；（6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。
考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。
（8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排。
（9）临时设施面积及数量要求见下表：临时用地表电力需求计划表按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。
现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。
在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。
为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。
保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。
保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。
接地体采用50×50×5mm的角钢焊接而成，深埋米左右。
