东北大学液压气动技术+A卷参考答案

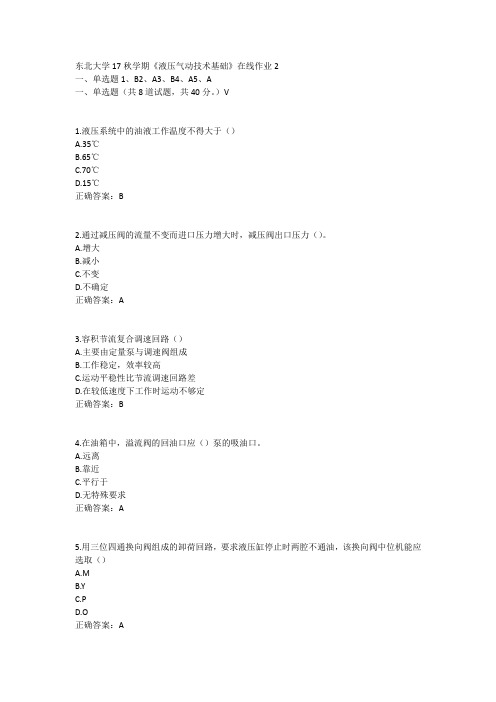

东北大学17秋学期《液压气动技术基础》在线作业2
一、单选题1、B2、A3、B4、A5、A
一、单选题（共8道试题，共40分。

）V
1.液压系统中的油液工作温度不得大于（）
A.35℃
B.65℃
C.70℃
D.15℃
正确答案：B
2.通过减压阀的流量不变而进口压力增大时，减压阀出口压力（）。

A.增大
B.减小
C.不变
D.不确定
正确答案：A
3.容积节流复合调速回路（）
A.主要由定量泵与调速阀组成
B.工作稳定，效率较高
C.运动平稳性比节流调速回路差
D.在较低速度下工作时运动不够定
正确答案：B
4.在油箱中，溢流阀的回油口应（）泵的吸油口。

A.远离
B.靠近
C.平行于
D.无特殊要求
正确答案：A
5.用三位四通换向阀组成的卸荷回路，要求液压缸停止时两腔不通油，该换向阀中位机能应选取（）
A.M
B.Y
C.P
D.O
正确答案：A。

填空题：1.液压传动装置由、、、和五部分组成。

2. 一般的气源装置主要由空气压缩机、冷却器、储气罐、和等组成。

3. 液压控制阀按其用途来分可分为，，。

4. 液压泵按结构分、、三种，它们是利用的变化来进行工作的，所以称为。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种，。

6. 压力阀的共同特点是利用和相平衡的原理来进行工作的。

7.液体在管中流动时，存在和两种流动状态，液体的流动状态可用来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

9. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

10.液压传动是以为工作介质进行能量传递的一种形式。

1.答案：动力元件，执行元件，控制元件，辅助元件，工作介质2.干燥器，空气过滤器3.方向控制阀，压力控制阀，流量控制阀4.齿轮泵，叶片泵，柱塞泵，密封容积，容积式泵5.沿程压力损失，局部压力损失6.液压力，平衡力7.层流，絮流，雷诺数8.中位机能9.压力冲击10.液体1.液压执行元件包括：液压缸和液压马达，它们都是将压力能转化成机械能的能量转换装置。

2.压力控制阀主要有溢流阀，减压阀，顺序阀，压力继电器等。

3. 液压传动是以液体作为工作介质来进行能量传递。

4.常用的液体粘度有三种，分别为：运动粘度，相对粘度，动力粘度。

5.液压油的品种很多，主要可分为：矿物油型液压油，难燃型液压液。

6.消除困油的方法是：在齿轮的两侧开卸荷槽。

7.压力取决于负载，速度取决于流量。

8.高速马达有：齿轮马达，叶片马达，轴向柱塞马达。

9.齿轮泵按结构形式可分为：外啮合，内啮合。

10.液压执行元件包括：液压缸和液压马达。

11. 液压泵是液压系统的动力元件，也是一种能量转换装置。

《液压气动技术》试卷（Ⅰ）单位：姓名：学号：一、判断题（20分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）2．液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

（）3．理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

（）4．雷诺数是判断层流和紊流的判据。

（）5．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

（）6．流经缝隙的流量随缝隙值的增加而成倍增加。

（）7．流量可改变的液压泵称为变量泵。

（）8．定量泵是指输出流量不随泵的输出压力改变的泵。

（）9．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

（）10．配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量。

（）二、选择题（10分）1．运动速度（）时宜采用粘度较低的液压油减少摩擦损失：工作压力（）时宜采用粘度较高的液压油以减少泄漏。

A. 高低B. 高高C. 低高D. 低低2. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（）型中位机能A. “P”型B. “O”型C. “Y”型D. “H”型3. 调速阀是用（）而成的A. 节流阀和顺序阀串联B. 节流阀和定差减压阀串联C. 节流阀和顺序阀并联D. 节流阀和定差减压阀并联4．如图，已知单杆活塞缸两腔有效面积A1，A2，泵供油量q，活塞左右运动速度分别为v1，v2。

若A1=2 A2，则大腔的流量为( )；A. qB. 1.5 qC. 1.75 qD. 2 q5．当负载变化时泵的下列指标中哪些变化( )。

A. 额定压力B. 工作压力C. 最大压力D. 吸入压力三、简答题（15分）1、液体静压力具有两个基本特性是什么?2．说明下图所示双泵双速回路的工作原理，如何正确确定阀3、4的调定压力?3．何谓气穴现象？它有哪些危害？通常采取哪些措施防止气穴及气蚀？四、分析题（25分）1.分析图中所示液压系统，说明下列问题：（1）阀1、阀2、阀3组成什么回路?（2）本系统中阀1、阀2可用液压元件中哪一种阀来代替?（3）系统工作正常时,为使柱塞能够平稳右移,在系统工作压力p1、阀2的调整压力p2和阀3的调整压力p3这三种中,哪个压力值最大.，哪个最小或者相等,请予以说明。

（完整版）液压与气动技术_试题与答案《液压与气动》试卷（1）一、填空（42分）1．液压传动是以为工作介质进行能量传递的一种形式。

2．液压传动是由、、、、和五部分组成。

3．液体粘性的物理意义是既反映，又反映。

4．液体的压力是指，国际单位制压力单位是，液压中还常用和。

5．液压系统的压力是在状态下产生的，压力大小决定于。

6．液压泵是通过的变化完成吸油和压油的，其排油量的大小取决于。

7．机床液压系统常用的液压泵有、、三大类。

8．液压泵效率包含和两部分。

9．定量叶片泵属于，变量叶片泵属于（单作用式、双作用式）10．液压缸是液压系统的，活塞固定式液压缸的工作台运动范围略大于缸有效行程的。

11．液压控制阀按用途不同分为、、三大类。

12．三位换向阀的常态为是，按其各油口连通方式不同常用的有、、、、五种机能。

13．顺序阀是利用油路中控制阀口启闭，以实现执行元件顺序动作的。

14．节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路,即、、三种形式节流调速回路。

15．流量阀有两类：一类没有压力补偿，即抗负载变化的能力，如；另一类采取压力补偿措施，有很好的抗干扰能力，典型的如和，即抗干扰能力强。

16．溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力，液压系统过载时。

二、是非题 (10分)1、液压泵的理论流量与输出压力有关。

（）2、限压式变量叶片泵根据负载大小变化能自动调节输出流量（）3、液压马达输出转矩与机械效率有关，而与容积效率无关。

（）4、单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。

（）5、单向阀只允许油液朝某一方向流动，故不能作背压阀用。

（）6、溢流阀在工作中阀口常开的是作调压溢流阀用，阀口常闭的是作安全阀用。

（）7、节流阀和调速阀均能使通过其流量不受负载变化的影响。

（）8、节流阀的进、回油节流调速回路是属于恒推力调速。

（）9、在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。

东北大学22春“机械工程”《液压气动技术》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

()A.正确B.错误参考答案：A2.节流阀的节流孔应尽量做成____式。

A.薄壁孔B.短孔C.细长孔D.A+C参考答案：D3.在减压回路中，减压阀调定压力为Pj，溢流阀调定压力为PY，主油路暂不工作，减压支路的负载压力为PL。

若PY>Pj>PL，减压阀进、出口压力关系为(); 若PY>PL>Pj，减压阀进、出口压力关系是()(设减压阀进、出口压力为P1、P2)。

A.P1=PY，P2=PLB.P1=PY，P2=PjC.P1=P2=PjD.P1=P2=PL参考答案：AB4.在油箱中，溢流阀的回油口应()泵的吸油口。

A、远离B、靠近C、平行于D、无特殊要求5.空气的粘度主要受温度变化的影响，温度增高，粘度变小。

()A.正确B.错误参考答案：B6.同步运动分速度同步和位置同步，位置同步必定速度同步；而速度同步未必位置同步。

()A、错误B、正确参考答案：B7.当a、b两孔同时有气信号时，s口才有信号输出的逻辑元件是(); 当a或b任一孔有气信号，s口就有输出的逻辑元件是()。

A.与门B.禁门C.或门D.三门参考答案：AC8.节流阀的节流孔应尽量做成____式。

A、薄壁孔B、短孔C、细长孔D、A+C参考答案：D9.B.错误参考答案：B10.从能量转换的观点来看，液压马达与液压泵是可逆工作的液压元件，所以在实际应用中，同类型的液压泵都可以直接作液压马达用。

()A.正确B.错误参考答案：B11.为了提高泵的自吸能力，应使泵的吸油口的真空度尽可能大。

()A.错误B.正确参考答案：A12.容积节流复合调速回路()。

A.主要由定量泵与调速阀组成B.工作稳定，效率较高C.运动平稳性比节流调速回路差D.在较低速度下工作时运动不够定参考答案：B13.在限压式变量泵与调速阀组成的容积节流调速回路中，若负载从F1降到F2而调速阀开口不变时，泵的工作压力();若负载保持定值而调速阀开口变小时，泵工作压力()。

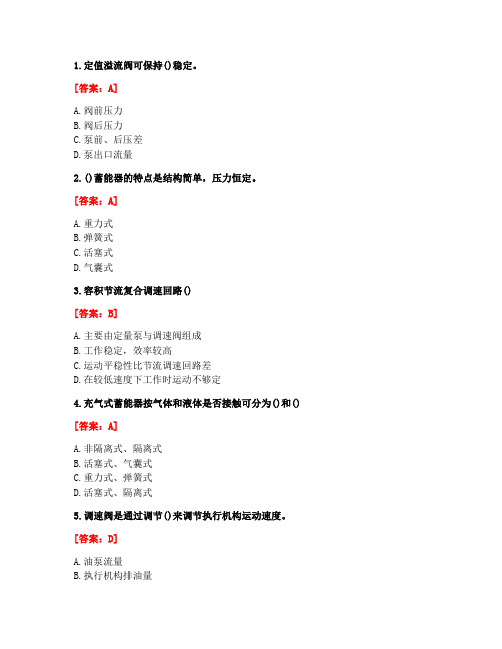

1.定值溢流阀可保持()稳定。

[答案：A]A.阀前压力B.阀后压力C.泵前、后压差D.泵出口流量2.()蓄能器的特点是结构简单，压力恒定。

[答案：A]A.重力式B.弹簧式C.活塞式D.气囊式3.容积节流复合调速回路()[答案：B]A.主要由定量泵与调速阀组成B.工作稳定，效率较高C.运动平稳性比节流调速回路差D.在较低速度下工作时运动不够定4.充气式蓄能器按气体和液体是否接触可分为()和() [答案：A]A.非隔离式、隔离式B.活塞式、气囊式C.重力式、弹簧式D.活塞式、隔离式5.调速阀是通过调节()来调节执行机构运动速度。

[答案：D]A.油泵流量B.执行机构排油量C.执行机构供油压力D.油马达进油量6.把先导式溢流阀的远程控制口接了回油箱，将会发生()问题。

[答案：D]A.没有溢流量B.进口压力为无穷大C.进口压力随负载增加而增加D.进口压力调不上去7.某三位四通电液动换向阀由一个三位四通电磁换向阀做导阀和一个三位四通流动换向阀做主阀，当电磁铁断电后，导阀回到中位，然后主阀在弹簧作用下回到中位，导阀的中位机能应选()[答案：B]A.OB.YC.MD.H8.回油节流调速回路()[答案：D]A.调速特性与进油节流调速回路不同B.经节流阀而发热的油液不容易散热C.广泛用于功率不大、负载变化较大或运动平稳性要求较高的液压系统D.串接背压阀可提高运动的平稳性9.差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的()[答案：C]A.1倍B.2倍C.1.414倍D.4倍10.排气节流阀一般安装在()的排气口处。

A.空压机B.控制元件C.执行元件D.辅助元件11.在调速阀旁路节流调速回路中，调速阀的节流开口一定，当负载从F1降到F2时，若考虑泵内泄漏变化因素时液压缸的运动速度v();若不考虑泵内泄漏变化的因素时，缸运动速度v可视为()。

[答案：AC]A.增加B.减少C.基本不变D.无法判断12.在差压式变量泵和节流阀组成的容积节流调速回路中，如果将负载减小，其他条件保持不变，泵的出口压力将()，节流阀两端压差将()。

《液压气动技术》试卷（Ⅰ）单位：姓名：学号：题号一二三四五六总分得分一、判断题（ 20 分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）2．液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

（）3．理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

（）4．雷诺数是判断层流和紊流的判据。

（）5．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

（）6．流经缝隙的流量随缝隙值的增加而成倍增加。

（）7．流量可改变的液压泵称为变量泵。

（）8．定量泵是指输出流量不随泵的输出压力改变的泵。

（）9．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

（）10．配流轴式径向柱塞泵的排量q 与定子相对转子的偏心成正比，改变偏心即可改变排量。

（）二、选择题（ 10分）1．运动速度（）时宜采用粘度较低的液压油减少摩擦损失：工作压力（）时宜采用粘度较高的液压油以减少泄漏。

A. 高低B.高高C. 低高D.低低2.在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（）型中位机能A. “P”型B. “O”型C. “Y”型D. “H”型3. 调速阀是用（）而成的A. 节流阀和顺序阀串联B. 节流阀和定差减压阀串联C. 节流阀和顺序阀并联D. 节流阀和定差减压阀并联4．如图，已知单杆活塞缸两腔有效面积 A1，A2，泵供油量 q，活塞左右运动速度分别为 v1，v2。

若 A1=2 A2，则大腔的流量为 ( )；A.qB. 1.5 qC. 1.75 qD. 2 q5．当负载变化时泵的下列指标中哪些变化()。

A.额定压力B.工作压力C.最大压力D.吸入压力三、简答题（ 15 分）1、液体静压力具有两个基本特性是什么?2．说明下图所示双泵双速回路的工作原理，如何正确确定阀3、4 的调定压力 ?3．何谓气穴现象？它有哪些危害？通常采取哪些措施防止气穴及气蚀？四、分析题（ 25 分）1.分析图中所示液压系统，说明下列问题：（1）阀 1、阀 2、阀 3 组成什么回路 ?（2）本系统中阀 1、阀 2 可用液压元件中哪一种阀来代替 ?（3）系统工作正常时 ,为使柱塞能够平稳右移 ,在系统工作压力 p1、阀 2 的调整压力 p2和阀 3 的调整压力 p3这三种中 ,哪个压力值最大 .，哪个最小或者相等 ,请予以说明。

一、判断题1. 髙压大流量液压系统常采用电磁换向阀实现主油路换向。

（）2. 液控单向阀正向导通反向截止。

（）3. 单向阀的功能是只允许油液向一个方向流动。

（）4. 三位五通阀有三个工作位置，五个通路。

（）5. 直动式电磁阀是利用电磁力直接推动阀芯换向。

（）6. 换向阀是通过改变阀芯在阀体内的相对位置来实现换向作用的。

（）7. 因电磁吸力有限，对液动力较大的大流量换向阀应选用液动换向阀或电液换向阀。

（）8. 压力和速度是液压传动中最重要的参数。

（）9. 串联了泄值减压阀的支路，始终能获得低于系统压力调左值的稳泄的工作压力。

（）10. 利用远程调压阀的远程调压回路中，只有在溢流阀的调定压力髙于远程调斥阀的调定压力时，远程调压阀才能起作用。

（）11•减压阀的主要作用是使出口压力低于进口压力且保证进口压力稳泄。

（）12. 调速阀与节流阀的调速性能一样。

（）13. 在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用双杆式液压缸。

（）14. 旁通型调速阀（溢流节流阀）只能安装在执行元件的进油路上，而调速阀还可以安装在执行元件的回油路和旁油路上。

（）15. 采用节流阀调速，只要节流阀进出口压差保持不变，通过它的工作流量稳左不变。

（）二、填空题1、即使盯流阀的通流截面调左以后，通过其流量仍有变化，影响巧流阀流量稳圮的因素有:（）,（）,（）o2、现有四个三位四通换向阀，它们的中位机能分別是0、H、P、如果要求执行液压油缸停位准确，且能实现中位液压泵卸荷，那么使用具有（）型中位机能的三位四通换向阀能满足要求。

3、根据廿流阀或调速阀在回路中的安装位置不同节流凋速回路可以分成（）节流调速、（）节流调速及（）节流调速三种基本形式。

4、溢流节流阀是由（）阀和（）阀（）连而组成。

5、液压阀种类繁多，通常按其功能分为三类，它们是（）控制阀、（）控制阀及（）控制阀。

6、调速阀是由（）阀和（）阀（）联而成的。

7、溢流阀在液压系统中的两个主要作用是（）和（）,前者阀的工作状态是（），后者阀的工作状态是（）。

液压与气动技术应用卷1考生注意：本试卷满分100分，考试时间为90分钟。

一、试把下列液压与气压元件名称和元件图形符号用连线方式一一对应起来：（30%）二、填空题：（10％）1.一个完整的液压传动系统由、、、和五部分组成。

2.液压泵将原动机输出的能转换为工作油液的能。

3.液压缸主要实现运动；液压马达主要实现运动。

4.流量是单位时间内进入液压缸的油液的，法定计量单位是。

5.溢流阀在系统中的主要作用就是和。

6.按控制方式不同，顺序动作回路分为控制和控制两种。

7.进油路和回油路节流调速回路效率低，主要损失是_________。

8.气动系统是由、、和等部分组成。

9.常用的气动执行元件有和。

10.在气动控制系统中，进行压力控制的回路主要有和两种。

三、选择题：（10％）1.由大多数测压仪表所测得的压力是（）。

(A)绝动压力 (B)真空度 (C)相对压力 (D)大气压力2.液压系统中液压泵属（）。

(A)动力部分 (B)执行部分 (C)控制部分 (D)辅助部分3.能实现差动连接的是（）。

(A)单出杆活塞缸 (B)双出杆活塞缸 (C)柱塞缸 (D)都可以4.液压缸活塞的有效作用面积一定时，液压缸活塞的运动速度取决于（）。

(A)液压缸中油液的压力 (B)负载的大小 (C)进入液压缸的油液的流量 (D)液压泵的输出流量5.能使液压缸锁紧的换向阀应选用（）中位机能。

(A) O型 (B) H型 (C) Y型 (D) P型6.有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）；并联在液压泵的出口，泵的出口压力又为（）。

(A) 5Mpa (B) 10Mpa (C) 15MPa (D) 20MPa7.按气缸的结构特征可分为（）、柱塞式气缸、薄膜式气缸、叶片式摆动气缸和齿轮齿条式摆动气缸等。

(A) 单作用气缸 (B) 双作用气缸 (C) 活塞式气缸 (D)普通气缸8.气动方向控制阀按阀心的结构形式分为截止阀和（）。
