东北大学考试《液压气动技术X》考核作业参考045

液压气动习题库填空题（1-100）答案1、一部完整的机器一般主要由三部分组成，即 动力部分 、执行部分 、 传动部分 。

2、液体传动是主要利用 压力能、位能、动能的液体传动。

3、传动机构通常分为 机械 、 电气 、 液压 、 气压 。

4、液压传动由四部分组成即 动力部分、 执行部分、 控制部分、 辅助元件 。

5、液压传动主要利用 液体压力能 的液体传动。

6、液体传动是以液体为工作介质的流体传动。

包括 液压 和 气压 。

7、油液在外力作用下，液层间作相对运动进的产生内摩擦力的性质，叫做 粘性。

8、作用在液体内部所有质点上的力大小与受作用的液体质量成正比，这种力称为 静压力 。

9、作用在所研究的液体外表面上并与液体表面积成正比的力称为 液面压力 。

10、液体体积随压力变化而改变。

在一定温度下，每增加一个单位压力，液体体积的相对变化值，称为 液体弹性模量。

11、液压流体流动中，任意一点上的运动参数不随时间变化的流动状态称为定常流动，又称 恒定流动。

12、伯努利方程是以液体流动过程中的流动参数来表示 能量 的一种数学表达式，即为能量方程。

13、液压泵是一种能量转换装置，它将机械能转换为 液压能 ，是液压传动系统中的动力元件。

14、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于 容积式泵 。

15、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为 排量。

16、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的 理论流量。

17、泵在额定压力和额定转速下输出的实际流量称为泵的 额定流量 。

18、液压控制阀按用途分为方向、压力、流量三类。

19、液压控制阀按结构形式可分为:滑阀、转阀、锥阀、球阀、插装阀、叠加阀六类。

20、液压控制阀按连接方式可分为管式、板式、法兰、叠加、集成块五类。

21、根据结构不同，溢流阀可分为直动式、先导式两类。

22、直动型溢流阀可分为:滑阀、锥阀、球阀三种形式。

《液压气动技术》试卷（Ⅲ）题号一二三四五六总分得分一、填空（20分）1．一般的外啮合齿轮泵的进油口( )，出油口( )，这主要是为了解决外啮合齿轮泵的( )问题。

2．液压系统中的两个重要参数是( )和( )，液压传动是以液体的( )能传递动力的。

3．不可压缩液体定常流动的总的伯努利方程中除去液体的位能、压力能和动能外，还应包括一项重要参数是液体沿流动方向的（）的平均值。

4．雷诺数的物理意义：影响液体流动的力主要是惯性力和粘性力，雷诺数大，说明（）力起主导作用，这样的液流呈紊流状态；雷诺数小，说明（）力起主导作用，液流呈层流状态。

5．变量泵是指( )可以改变的液压泵。

6．进油或回油节流调速回路的速度稳定性较( )，为减小和避免速度随负载变化而波动，通常在回路中用( )来替代节流阀。

7．压力控制阀共同特点是：利用( )和( )相平衡的原理来进行工作的。

8．过滤器的过滤精度是指其( )过滤掉的杂质颗粒的( ).9．差动回路通常用于( )场合。

10．容积调速基本回路有三种，它们是( )、( )及( )。

二、选择题（10分）1. 图示为轴向柱塞泵和轴向柱塞马达的工作原理图。

当缸体如图示方向旋转时，请判断各油口压力高低，作液压泵用时( ) ，作油马达用时( )。

(A)ａ为高压油口b为低压油口(B) b 为高压油口a为低压油口(C) c 为高压油口d为低压油口(D) d 为高压油口c为低压油口2．高压系统宜采用( )泵。

(A) 外啮合齿轮(B) 轴向柱塞(C) 叶片(D) 内啮合齿轮3．液压缸的种类繁多，( )可作双作用液压缸，而( )只能作单作用液压缸。

(A)柱塞式液压缸(B)活塞式液压缸(C)摆动液压缸(D)伸缩式液压缸4. 在定量泵—变量马达的容积调速回路中，如果液压马达所驱动的负载转矩变小(其他参数不变)，若不考虑泄漏的影响，试判断马达转速( )；泵的输出功率( )。

(A)增大(B)减小(C)基本不变(D)无法判断5．在压力控制的顺序动作回路中，顺序阀和压力继电路的调定压力应( )执行元件前一动作的最高压力。

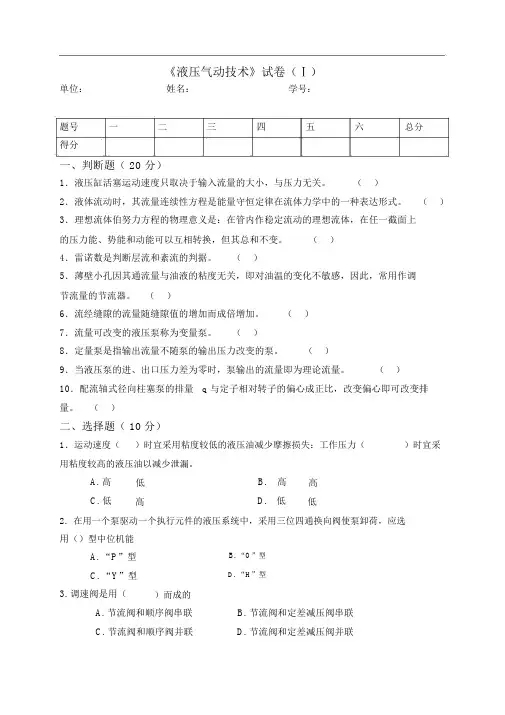

《液压气动技术》试卷（Ⅰ）单位：姓名：学号：一、判断题（20分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）2．液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

（）3．理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

（）4．雷诺数是判断层流和紊流的判据。

（）5．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

（）6．流经缝隙的流量随缝隙值的增加而成倍增加。

（）7．流量可改变的液压泵称为变量泵。

（）8．定量泵是指输出流量不随泵的输出压力改变的泵。

（）9．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

（）10．配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量。

（）二、选择题（10分）1．运动速度（）时宜采用粘度较低的液压油减少摩擦损失：工作压力（）时宜采用粘度较高的液压油以减少泄漏。

A. 高低B. 高高C. 低高D. 低低2. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（）型中位机能A. “P”型B. “O”型C. “Y”型D. “H”型3. 调速阀是用（）而成的A. 节流阀和顺序阀串联B. 节流阀和定差减压阀串联C. 节流阀和顺序阀并联D. 节流阀和定差减压阀并联4．如图，已知单杆活塞缸两腔有效面积A1，A2，泵供油量q，活塞左右运动速度分别为v1，v2。

若A1=2 A2，则大腔的流量为( )；A. qB. 1.5 qC. 1.75 qD. 2 q5．当负载变化时泵的下列指标中哪些变化( )。

A. 额定压力B. 工作压力C. 最大压力D. 吸入压力三、简答题（15分）1、液体静压力具有两个基本特性是什么?2．说明下图所示双泵双速回路的工作原理，如何正确确定阀3、4的调定压力?3．何谓气穴现象？它有哪些危害？通常采取哪些措施防止气穴及气蚀？四、分析题（25分）1.分析图中所示液压系统，说明下列问题：（1）阀1、阀2、阀3组成什么回路?（2）本系统中阀1、阀2可用液压元件中哪一种阀来代替?（3）系统工作正常时,为使柱塞能够平稳右移,在系统工作压力p1、阀2的调整压力p2和阀3的调整压力p3这三种中,哪个压力值最大.，哪个最小或者相等,请予以说明。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

液压气动技术作业1（参考答案）第1章一、填空题 1．液压传动系统和气压传动系统主要由________元件、________元件、________元件和辅助元件组成。

动力、执行 、控制2．液压系统中的压力取决于________，而输入的流量决定执行元件的____________，压力与流量的乘积就是液压系统的________。

负载 速度、功率二、判断题1．液压传动不易获得很大的力和转矩。

（ ）×2．气压传动传动平稳，可以传递很大的力和转矩。

（ ）×三、单选题1．液压系统的工作压力取决于______。

CA ．泵的额定压力 B. 溢流阀的调定压力 C ．负载第2章一、填空题1．动力粘度是液体在单位速度梯度下流动时，液体层间单位面积上的_________；而运动粘度是液体的动力粘度与同温度下液体的_________之比。

内摩擦力 密度2．gh p p ρ+=0是液体_________基本方程，当p 0为大气压时，gh ρ称为 __________压力，p 称为__________压力。

静力学 液体自重 静止液体任一点3．液体的流动状态有两种即： __________和__________。

层流 紊流4．实验证明，液体在管中的流动状态不仅与管内液体的__________有关，还与管道__________及液体的__________粘度有关，而以上述三个因数所组成的一个无量纲数就是雷诺数。

平均流速 直径 运动5．液体在管道中流动时的压力损失可分为________压力损失和________压力损失两种。

局部 沿程6．缝隙流动有两种情况：一种是内缝隙两端的压差引起的流动，为________；另一种是形成缝隙的两壁面作相对运动所产生的流动，为________。

压差流剪切流二、判断题1．液体的体积模量越大，表明该液体抗压缩的能力越强。

（）√2．静止液体不呈粘性，液体只有在流动或具有流动趋势时才显示粘性。

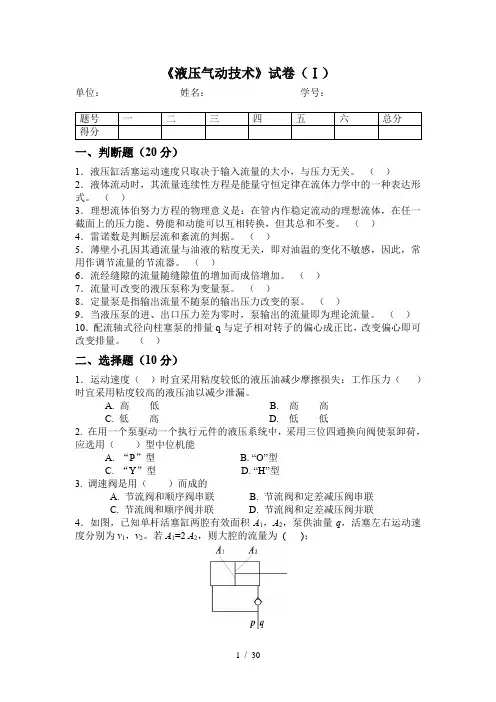

《液压气动技术》试卷（Ⅰ）单位：姓名：学号：题号一二三四五六总分得分一、判断题（ 20 分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）2．液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

（）3．理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

（）4．雷诺数是判断层流和紊流的判据。

（）5．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

（）6．流经缝隙的流量随缝隙值的增加而成倍增加。

（）7．流量可改变的液压泵称为变量泵。

（）8．定量泵是指输出流量不随泵的输出压力改变的泵。

（）9．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

（）10．配流轴式径向柱塞泵的排量q 与定子相对转子的偏心成正比，改变偏心即可改变排量。

（）二、选择题（ 10分）1．运动速度（）时宜采用粘度较低的液压油减少摩擦损失：工作压力（）时宜采用粘度较高的液压油以减少泄漏。

A. 高低B.高高C. 低高D.低低2.在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（）型中位机能A. “P”型B. “O”型C. “Y”型D. “H”型3. 调速阀是用（）而成的A. 节流阀和顺序阀串联B. 节流阀和定差减压阀串联C. 节流阀和顺序阀并联D. 节流阀和定差减压阀并联4．如图，已知单杆活塞缸两腔有效面积 A1，A2，泵供油量 q，活塞左右运动速度分别为 v1，v2。

若 A1=2 A2，则大腔的流量为 ( )；A.qB. 1.5 qC. 1.75 qD. 2 q5．当负载变化时泵的下列指标中哪些变化()。

A.额定压力B.工作压力C.最大压力D.吸入压力三、简答题（ 15 分）1、液体静压力具有两个基本特性是什么?2．说明下图所示双泵双速回路的工作原理，如何正确确定阀3、4 的调定压力 ?3．何谓气穴现象？它有哪些危害？通常采取哪些措施防止气穴及气蚀？四、分析题（ 25 分）1.分析图中所示液压系统，说明下列问题：（1）阀 1、阀 2、阀 3 组成什么回路 ?（2）本系统中阀 1、阀 2 可用液压元件中哪一种阀来代替 ?（3）系统工作正常时 ,为使柱塞能够平稳右移 ,在系统工作压力 p1、阀 2 的调整压力 p2和阀 3 的调整压力 p3这三种中 ,哪个压力值最大 .，哪个最小或者相等 ,请予以说明。

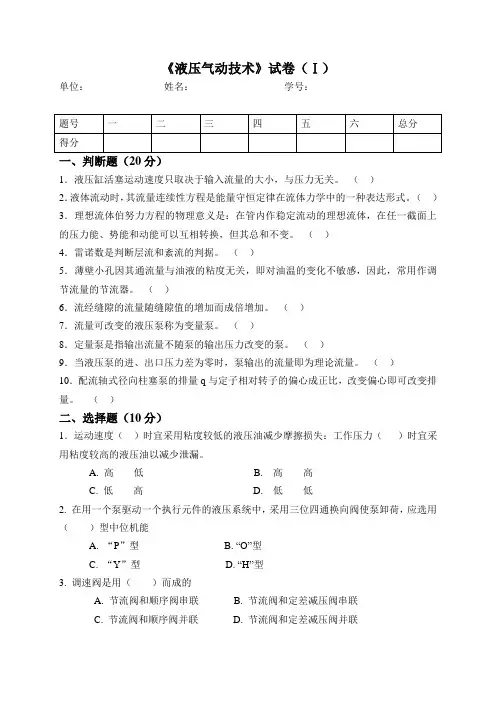

《液压气动技术》试卷（Ⅰ）单位：姓名：学号：一、判断题（20分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）2．液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

（）3．理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

（）4．雷诺数是判断层流和紊流的判据。

（）5．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

（）6．流经缝隙的流量随缝隙值的增加而成倍增加。

（）7．流量可改变的液压泵称为变量泵。

（）8．定量泵是指输出流量不随泵的输出压力改变的泵。

（）9．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

（）10．配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量。

（）二、选择题（10分）1．运动速度（）时宜采用粘度较低的液压油减少摩擦损失：工作压力（）时宜采用粘度较高的液压油以减少泄漏。

A. 高低B. 高高C. 低高D. 低低2. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（）型中位机能A. “P”型B. “O”型C. “Y”型D. “H”型3. 调速阀是用（）而成的A. 节流阀和顺序阀串联B. 节流阀和定差减压阀串联C. 节流阀和顺序阀并联D. 节流阀和定差减压阀并联4．如图，已知单杆活塞缸两腔有效面积A1，A2，泵供油量q，活塞左右运动速度分别为v1，v2。

若A1=2 A2，则大腔的流量为( )；A. qB. 1.5 qC. 1.75 qD. 2 q5．当负载变化时泵的下列指标中哪些变化( )。

A. 额定压力B. 工作压力C. 最大压力D. 吸入压力三、简答题（15分）1、液体静压力具有两个基本特性是什么?2．说明下图所示双泵双速回路的工作原理，如何正确确定阀3、4的调定压力?3．何谓气穴现象？它有哪些危害？通常采取哪些措施防止气穴及气蚀？四、分析题（25分）1.分析图中所示液压系统，说明下列问题：（1）阀1、阀2、阀3组成什么回路?（2）本系统中阀1、阀2可用液压元件中哪一种阀来代替?（3）系统工作正常时,为使柱塞能够平稳右移,在系统工作压力p1、阀2的调整压力p2和阀3的调整压力p3这三种中,哪个压力值最大.，哪个最小或者相等,请予以说明。

《液压与气动技术》习题集（附答案）液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

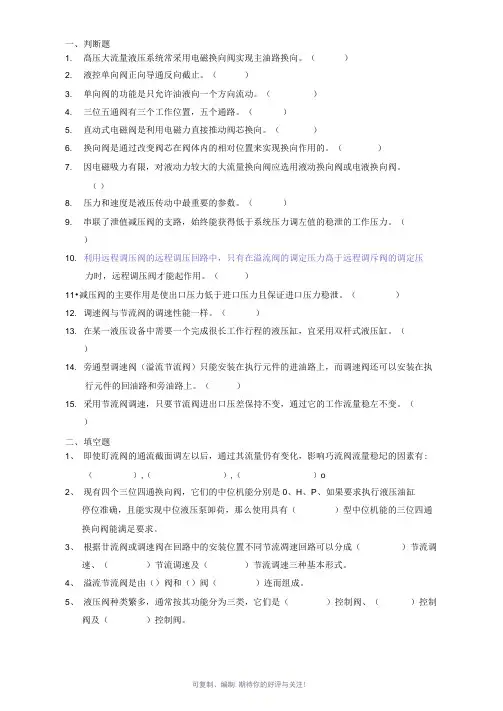

一、判断题1. 髙压大流量液压系统常采用电磁换向阀实现主油路换向。

（）2. 液控单向阀正向导通反向截止。

（）3. 单向阀的功能是只允许油液向一个方向流动。

（）4. 三位五通阀有三个工作位置，五个通路。

（）5. 直动式电磁阀是利用电磁力直接推动阀芯换向。

（）6. 换向阀是通过改变阀芯在阀体内的相对位置来实现换向作用的。

（）7. 因电磁吸力有限，对液动力较大的大流量换向阀应选用液动换向阀或电液换向阀。

（）8. 压力和速度是液压传动中最重要的参数。

（）9. 串联了泄值减压阀的支路，始终能获得低于系统压力调左值的稳泄的工作压力。

（）10. 利用远程调压阀的远程调压回路中，只有在溢流阀的调定压力髙于远程调斥阀的调定压力时，远程调压阀才能起作用。

（）11•减压阀的主要作用是使出口压力低于进口压力且保证进口压力稳泄。

（）12. 调速阀与节流阀的调速性能一样。

（）13. 在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用双杆式液压缸。

（）14. 旁通型调速阀（溢流节流阀）只能安装在执行元件的进油路上，而调速阀还可以安装在执行元件的回油路和旁油路上。

（）15. 采用节流阀调速，只要节流阀进出口压差保持不变，通过它的工作流量稳左不变。

（）二、填空题1、即使盯流阀的通流截面调左以后，通过其流量仍有变化，影响巧流阀流量稳圮的因素有:（）,（）,（）o2、现有四个三位四通换向阀，它们的中位机能分別是0、H、P、如果要求执行液压油缸停位准确，且能实现中位液压泵卸荷，那么使用具有（）型中位机能的三位四通换向阀能满足要求。

3、根据廿流阀或调速阀在回路中的安装位置不同节流凋速回路可以分成（）节流调速、（）节流调速及（）节流调速三种基本形式。

4、溢流节流阀是由（）阀和（）阀（）连而组成。

5、液压阀种类繁多，通常按其功能分为三类，它们是（）控制阀、（）控制阀及（）控制阀。

6、调速阀是由（）阀和（）阀（）联而成的。

7、溢流阀在液压系统中的两个主要作用是（）和（）,前者阀的工作状态是（），后者阀的工作状态是（）。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

可编辑修改精选全文完整版液压与气动技术习题与思考题 参考答案1-1选用汽车液压油时应考虑哪些主要因素？一、液压油的选用，要综合考虑设备的性能、使用环境等因素。

如一般机械可采用普通液压油；设备在高温环境下，就应选用抗燃性能好的油液；在高压、高速的工程机械上，可选用抗磨液压油；当要求低温时流动性好，则可用加了降凝剂的低温液压油。

二、液压油粘度的选用应充分考虑环境温度、运动速度、工作压力等要求，如温度高时选用高粘度油，温度低时选用低粘度油；压力愈高，选用的粘度愈高；执行元件的速度愈高，选用油液的粘度愈低。

三、液压油的选用，需要综合比较液压油的主要品种及其特性和用途。

1-2什么叫液体的静压力？液体的静压力有哪些特性？压力是如何传递的？液体静压力p 是指液体处于静止状态时，单位面积上所受的法向作用力，即AF p =静压力p 的单位为N/m 2或Pa （帕斯卡），液压传动系统中常采用MPa （兆帕），换算关系为1MPa=106Pa 。

液体静压力的特性：1）液体静压力沿着内法线方向作用于承压面；2）静止液体内任一点受到各个方向上的静压力都大小相等。

1-3液压千斤顶柱塞的直径mm 34=D ,活塞的直径d =13mm ，每压下一次小活塞的行程为22mm ，杠杆长度如图1-16所示，问：1）杠杆端点应加多大的F 力才能将重力W 为5×104N 的重物顶起？ 2）此时密封容积中的液体压力等于多少？ 3）杠杆上下动作一次，重物的上升量为多少？图1-16 题1-3图密封容积中的液体压力Pa AWp 624101.552034.0105⨯=⎪⎭⎫ ⎝⎛⨯⨯==π根据静压传递原理（帕斯卡原理），静止液体内部压力处处相等（忽略由液体自重所产生的压力）：11A F A W =施加在活塞杆上的力N A p 73092013.0101.55F 2611=⎪⎭⎫⎝⎛⨯⨯⨯=⨯=π杠杆端点应加的力243.6N 730975025F =⨯=杠杆向下动作，行程t 1为22mm,重物的上升量mm D d t A A t t 2.33413222222111=⨯=⨯=⨯= 习题与思考题2-1液压泵完成吸油和压油必须具备什么条件？从单柱塞泵的工作原理可知，液压泵的吸油和压油是依靠密封容积变化来完成的。

电大液压与气动技术期末试卷及答案考试参考参考题号一二三四五总分得分一、填空题〔24分，每空1分〕1、液压传动系统的压力主要取决于负载，执行元件的速度取决于进入它的液体的流量。

2、液压泵的效率主要包括容积效率和机械效率，前者反映了泄漏的大小，影响实际流量，后者反映了摩擦损失，影响驱动泵所需的转速。

3、压力继电器是将压力信号转换为电信号的转换装置。

4、液压控制阀是液压系统的__控制元件。

根据用途和工作特点不同，控制阀主要可分为压力阀、方向阀、和流量阀三大类。

5、对同一定量泵，如果输出压力小于额定压力且不为零，转速不变，试比拟A实际流量，B理论流量，C额定流量三者存在数值上的关系：A B，BC。

6、液压系统由动力元件、执行元件、控制元件、辅助元件和工作介质五个局部组成。

7、．为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与腔相通。

8、液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。

9、变量泵中，叶片式但作用叶片泵是通过改变偏心距实现排量的改变，轴向柱塞泵是通过改变斜盘倾角实现排量改变。

二、判断题〔10分，每题1分〕1、齿轮泵可以通过改变转速改变流量，故属于变量泵〔F〕2、节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。

〔F〕3、滑阀为间隙密封，锥阀为线密封，后者密封性能好〔T4、因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。

〔T〕5、溢流阀是通过阀口的溢流量来实现调压、稳压的一种压力控制阀。

〔T〕6、减压阀输入端压力小于其调定压力时，输出端压力为调定压力。

〔F〕7、先导式溢流阀因为其结构复杂，调节系统压力时不稳定。

〔F〕8、液压马达是将机械能转化为液压能的元件〔F〕9、由于橡胶管容易老化，故液压系统中管路不得采用〔F10、相同的制造精度下，柱塞泵的容积效率最差〔F〕三、选择题〔20分，每空2分〕1、溢流阀作平安阀使用时，系统正常工作时其阀芯处于〔B〕状态A全开B全关C半开半关D不一定2、高压系统宜采用B泵。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

《液压气动技术》试卷（Ⅰ）单位：姓名：学号：一、判断题（20分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）2．液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

（）3．理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

（）4．雷诺数是判断层流和紊流的判据。

（）5．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

（）6．流经缝隙的流量随缝隙值的增加而成倍增加。

（）7．流量可改变的液压泵称为变量泵。

（）8．定量泵是指输出流量不随泵的输出压力改变的泵。

（）9．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

（）10．配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量。

（）二、选择题（10分）1．运动速度（）时宜采用粘度较低的液压油减少摩擦损失：工作压力（）时宜采用粘度较高的液压油以减少泄漏。

A. 高低B. 高高C. 低高D. 低低2. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（）型中位机能A. “P”型B. “O”型C. “Y”型D. “H”型3. 调速阀是用（）而成的A. 节流阀和顺序阀串联B. 节流阀和定差减压阀串联C. 节流阀和顺序阀并联D. 节流阀和定差减压阀并联4．如图，已知单杆活塞缸两腔有效面积A1，A2，泵供油量q，活塞左右运动速度分别为v1，v2。

若A1=2 A2，则大腔的流量为( )；A. qB. 1.5 qC. 1.75 qD. 2 q5．当负载变化时泵的下列指标中哪些变化( )。

A. 额定压力B. 工作压力C. 最大压力D. 吸入压力三、简答题（15分）1、液体静压力具有两个基本特性是什么?2．说明下图所示双泵双速回路的工作原理，如何正确确定阀3、4的调定压力?3．何谓气穴现象？它有哪些危害？通常采取哪些措施防止气穴及气蚀？四、分析题（25分）1.分析图中所示液压系统，说明下列问题：（1）阀1、阀2、阀3组成什么回路?（2）本系统中阀1、阀2可用液压元件中哪一种阀来代替?（3）系统工作正常时,为使柱塞能够平稳右移,在系统工作压力p1、阀2的调整压力p2和阀3的调整压力p3这三种中,哪个压力值最大.，哪个最小或者相等,请予以说明。

东北大学智慧树知到“机械工程”《液压气动技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.在液压系统中，当中位机能为P型的三位四通换向阀处于不同位置时，可使单活塞杆液压缸实现快进一慢进一快退的动作循环。

试分析：液压缸在运动过程中，如突然将换向阀切换到中间位置，此时缸的工况为(); 如将系统中单活塞杆液压缸换成双活塞杆缸，当换向阀切换到中位置时，缸的工况为()(不考虑惯性引起的滑移运动)。

A.快进B.慢进C.快退D.停止运动2.容积调速回路中，其主油路中的溢流阀起安全保护作用。

()A、错误B、正确3.液压系统的油箱内隔板()A、应高出油面B、约为油面高度的1/2C、约为油面高度的3/4D、可以不设4.采用增压液压缸可以提高系统的局部压力和功率。

()A、错误B、正确5.从能量转换的观点来看，液压马达与液压泵是可逆工作的液压元件，所以在实际应用中，同类型的液压泵都可以直接作液压马达用。

()A、错误B、正确6.为了提高泵的自吸能力，应使泵的吸油口的真空度尽可能大。

() A.错误B.正确7.容积节流复合调速回路()。

A.主要由定量泵与调速阀组成B.工作稳定，效率较高C.运动平稳性比节流调速回路差D.在较低速度下工作时运动不够定8.在流量相同的情况下，液压缸直径越大，活塞运动速度越快。

()A、错误B、正确9.在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的()。

A.单活塞液压缸B.双活塞杆液压缸C.柱塞液压缸D.伸缩式液压缸10.在定量泵变量马达的容积调速回路中，如果液压马达所驱动的负载转矩变小，若不考虑泄漏的影响，试判断马达转速(); 泵的输出功率()。

A.增大B.不变C.减小D.无法判断11.不考虑泄漏的情况下，根据液压泵的几何尺寸计算而得到的流量称为理论流量。

()A.错误B.正确12.同步运动分速度同步和位置同步，位置同步必定速度同步；而速度同步未必位置同步。
