凸轮机构的设计和计算凸轮机构是机械传动中常用的一种机构，它可以将旋转运动转化为直线或者非圆轨迹运动。

在机械设计中，凸轮机构的设计和计算是一个重要的环节，下面将从凸轮的选择、轮廓线的设计、凸轮刚度的计算以及凸轮与连接杆的配合等方面进行详细探讨。

一、凸轮的选择凸轮的选择主要考虑两个因素，一是工作台速度要求，二是工作台运动规律要求。

根据工作台速度要求，可以确定凸轮直径或转速，并结合工作台的惯性力矩计算，选取合适的凸轮惯量。

根据工作台运动规律要求，可以确定凸轮的轮廓线类型，如简单凸轮、非圆滚子凸轮等。

二、凸轮轮廓线的设计凸轮的轮廓线设计可以按照几何法或图形法进行。

几何法常用于简单凸轮的设计，通过几何学原理计算得到凸轮的轮廓线。

图形法常用于复杂凸轮的设计，通过图形法绘制凸轮的轮廓线。

对于简单凸轮的设计，可以先确定凸轮的中心轴线，然后根据工作台的运动规律要求，计算得到凸轮相对于中心轴的偏置量。

根据几何关系，可以发现工作台特定点的运动与该点到凸轮中心轴的距离成正比关系，因此可以画出凸轮轮廓线。

对于复杂凸轮的设计，可以根据工作台的运动规律要求，通过图形法绘制凸轮的轮廓线。

首先，在平面上绘制凸轮的中心轴线和工作台的运动轨迹，然后根据几何关系，绘制工作台各点与凸轮中心轴的距离曲线，最后得到凸轮的轮廓线。

三、凸轮刚度的计算凸轮机构在工作过程中会受到惯性力矩的作用，因此需要进行凸轮刚度的计算。

凸轮刚度可以通过应力分析的方法进行计算，可以分为弹性刚度和塑性刚度。

弹性刚度计算可以根据凸轮的材料及几何尺寸进行，通过几何学和材料力学的知识，可以得到凸轮的弹性变形及应力分布。

而塑性刚度计算则需要根据凸轮的材料本构关系及极限变形条件，通过材料损伤理论及极限分析法进行计算。

四、凸轮与连接杆的配合凸轮与连接杆的配合是凸轮机构中的关键问题。

凸轮与连接杆之间要保持一定的配合间隙，以确保运动的精度。

配合间隙的大小应根据凸轮的制造及组装精度、工作台的运动精度要求等因素进行综合考虑。

凸轮机构的设计和计算详解1. 引言凸轮机构是一种常见的机械传动装置，通过凸轮的运动来实现对其他部件的控制和驱动。

凸轮机构广泛应用于发动机、机械加工、自动化设备等领域。

在本文中，我们将详细介绍凸轮机构的设计和计算方法。

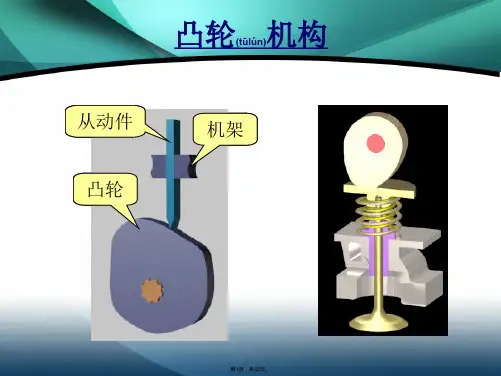

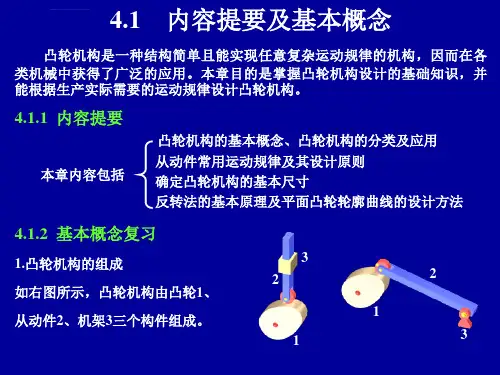

2. 凸轮机构的基本原理凸轮机构由凸轮、从动件和控制件组成。

凸轮通过旋转或移动的方式，驱动从动件进行线性或旋转运动。

不同凸轮形状和运动方式将实现不同的功能。

3. 凸轮的设计要点凸轮的设计涉及凸轮形状、凸轮面积、凸轮运动规律等方面。

在进行凸轮设计时，需要考虑以下要点：•运动要求：根据从动件需要的运动类型（线性或旋转）、速度和加速度要求，确定凸轮的形状和运动规律。

•动态负载：凸轮在运动过程中所承受的动态负载应被考虑在内，以确保凸轮的强度和耐久性。

•材料选择：根据凸轮的工作条件和负载要求，选择适当的材料来制造凸轮，以保证其可靠性和寿命。

4. 凸轮机构的计算方法4.1 凸轮剖面的计算凸轮剖面的计算是凸轮机构设计中的重要一环。

根据凸轮的运动规律和从动件的运动要求，可以进行凸轮剖面的计算。

常用的凸轮剖面计算方法有：•凸轮剖面生成法：根据从动件的运动要求，通过几何构造和插值计算，生成凸轮剖面。

•凸轮运动分析法：通过分析凸轮的运动规律和从动件的运动要求，推导出凸轮剖面的数学表达式。

4.2 凸轮机构的运动学分析凸轮机构的运动学分析是确定凸轮机构各部件的运动规律和参数的过程。

通过运动学分析，可以计算凸轮机构的几何关系、速度和加速度等。

常用的凸轮机构运动学分析方法有：•图形法：通过绘制凸轮机构的运动示意图和运动曲线，分析凸轮机构的运动规律。

•解析法：通过建立凸轮机构的运动学方程，推导出各部件的运动参数，并进行计算。

4.3 凸轮机构的强度计算凸轮机构的强度计算是为了确定凸轮所承受的载荷是否安全，并选择适当的材料和结构来满足设计要求。

在强度计算中，需要考虑凸轮的静载荷、动载荷和疲劳载荷等。

常用的凸轮机构强度计算方法有：•静态强度计算：通过分析凸轮在静态载荷下的应力和变形情况，确定凸轮的强度和刚度。

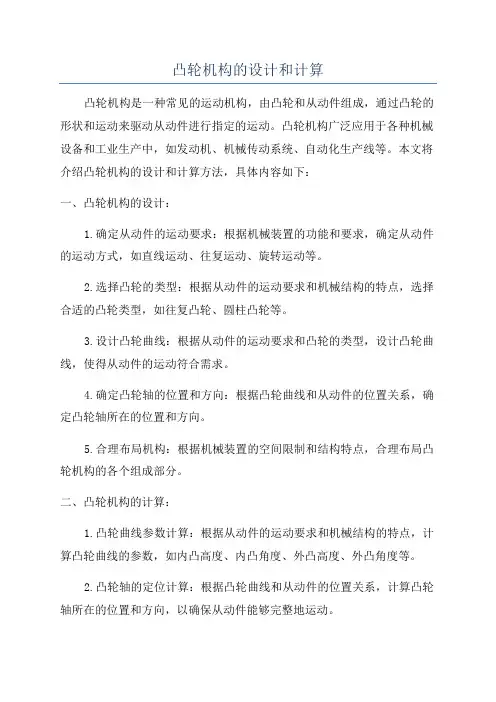

凸轮机构的设计和计算凸轮机构是一种常见的运动机构，由凸轮和从动件组成，通过凸轮的形状和运动来驱动从动件进行指定的运动。

凸轮机构广泛应用于各种机械设备和工业生产中，如发动机、机械传动系统、自动化生产线等。

本文将介绍凸轮机构的设计和计算方法，具体内容如下：一、凸轮机构的设计：1.确定从动件的运动要求：根据机械装置的功能和要求，确定从动件的运动方式，如直线运动、往复运动、旋转运动等。

2.选择凸轮的类型：根据从动件的运动要求和机械结构的特点，选择合适的凸轮类型，如往复凸轮、圆柱凸轮等。

3.设计凸轮曲线：根据从动件的运动要求和凸轮的类型，设计凸轮曲线，使得从动件的运动符合需求。

4.确定凸轮轴的位置和方向：根据凸轮曲线和从动件的位置关系，确定凸轮轴所在的位置和方向。

5.合理布局机构：根据机械装置的空间限制和结构特点，合理布局凸轮机构的各个组成部分。

二、凸轮机构的计算：1.凸轮曲线参数计算：根据从动件的运动要求和机械结构的特点，计算凸轮曲线的参数，如内凸高度、内凸角度、外凸高度、外凸角度等。

2.凸轮轴的定位计算：根据凸轮曲线和从动件的位置关系，计算凸轮轴所在的位置和方向，以确保从动件能够完整地运动。

3.从动件的运动轨迹计算：根据凸轮曲线和凸轮轴的位置，计算从动件在运动轨迹上的坐标点，以确保从动件的运动符合需求。

4.从动件的运动速度和加速度计算：根据从动件的运动轨迹和凸轮轴的角速度、角加速度，计算从动件的运动速度和加速度，以确保运动过程的稳定性和安全性。

三、凸轮机构的优化：1.优化凸轮曲线形状：通过调整凸轮曲线的形状，使得从动件的运动更加平稳、稳定和高效。

2.优化凸轮轴的位置和方向：通过调整凸轮轴的位置和方向，使得整个凸轮机构的布局更加紧凑、简洁，并且符合实际使用要求。

3.优化从动件的设计：通过改进从动件的结构和材料，减小惯性负载和摩擦损失，提高机械装置的性能和使用寿命。

4.优化机构的传动方式：通过改变凸轮机构的传动方式，如采用齿轮传动或者链条传动，来提高传动效率和可靠性。
