第九章凸轮机构及其设计第一节凸轮机构的应用、特点及分类1.凸轮机构的应用在各种机械,特别是自动机械和自动控制装置中,广泛地应用着各种形式的凸轮机构。
例1内燃机的配气机构当凸轮回转时,其轮廓将迫使推杆作往复摆动,从而使气阀开启或关闭(关闭是借弹簧的作用),以控制可燃物质在适当的时间进入气缸或排出废气。
至于气阀开启和关闭时间的长短及其速度和加速度的变化规律,则取决于凸轮轮廓曲线的形状。
例2自动机床的进刀机构当具有凹槽的圆柱凸轮回转时,其凹槽的侧面通过嵌于凹槽中的滚子迫使推杆绕其轴作往复摆动,从而控制刀架的进刀和退刀运动。
至于进刀和退刀的运动规律如何,则决定于凹槽曲线的形状。
2.凸轮机构及其特点(1)凸轮机构的组成凸轮是一个具有曲线轮廓或凹槽的构件。
凸轮通常作等速转动,但也有作往复摆动或移动的。
推杆是被凸轮直接推动的构件。
因为在凸轮机构中推杆多是从动件,故又常称其为从动件。
凸轮机构就是由凸轮、推杆和机架三个主要构件所组成的高副机构。
(2)凸轮机构的特点1)优点:只要适当地设计出凸轮的轮廓曲线,就可以使推杆得到各种预期的运动规律,而且机构简单紧凑。
2)缺点:凸轮廓线与推杆之间为点、线接触,易磨损,所以凸轮机构多用在传力不大的场合。
3.凸轮机构的分类凸轮机构的类型很多,常就凸轮和推杆的形状及其运动形式的不同来分类。
(1)按凸轮的形状分1)盘形凸轮(移动凸轮)2)圆柱凸轮盘形凸轮是一个具有变化向径的盘形构件绕固定轴线回转。
移动凸轮可看作是转轴在无穷远处的盘形凸轮的一部分,它作往复直线移动。
圆柱凸轮是一个在圆柱面上开有曲线凹槽,或是在圆柱端面上作出曲线轮廓的构件,它可看作是将移动凸轮卷于圆柱体上形成的。
盘形凸轮机构和移动凸轮机构为平面凸轮机构,而圆柱凸轮机构是一种空间凸轮机构。
盘形凸轮机构的结构比较简单,应用也最广泛,但其推杆的行程不能太大,否则将使凸轮的尺寸过大。
(2)按推杆的形状分1)尖顶推杆。
这种推杆的构造最简单,但易磨损,所以只适用于作用力不大和速度较低的场合(如用于仪表等机构中)。
⎩⎨⎧形封闭:(虚约束)等、力封闭:G spring2.命名:以上分类方法组合:摆动滚子推杆圆柱凸轮机构 偏置直动滚子推杆盘形凸轮机构§9-2从动件的运动规律及其选择一、凸轮与从动件的运动关系:⎩⎨⎧称为基圆半径基圆半径:为半径所做的圆半径为圆心,以凸轮的最小转轴心凸轮基圆:以凸轮的回00r r O 一个运动循环⎪⎪⎩⎪⎪⎨⎧)(近休止角近休(程))(回程运动角回程)(远休止角远休(程)(行程))升距(推程运动角推程''/'// /00s s f s s r h φδφδφδφδ A D D C C B BA →→→→ 从动件行程:从动件的最大位移:h 整程角(一个运动循环对应凸轮总转角))一般πφφφφφφωω2(''00=+++=s s二、从动件的运动规律(推杆的运动规律):指从动件的位移s 、速度v 、加速度a 随时间而变化的规律⎪⎩⎪⎨⎧===)()()(t a a t v v t s δ凸轮一般以等角速度ω运动(转角)常用正比δδ∴∴t⎪⎩⎪⎨⎧===)()()(δδδa a v v s s 其中,位移线图最重要 图a)的运动规律用图b)表示图9-1图9-2s v a 线图如下:运动开始和终止时,速度有突变低速场合(刚性)冲击惯性力(理论,无限值)为→→→∞→a (2)等加速等减速运动规律:指从动件在推程(或回程)中,先作等加速运动,再作等减速运动,加速度为常数推程⎪⎪⎩⎪⎪⎨⎧r r r δδδ~22~0 等减速段::等加速段前半行程合后半行程 (1)加速度大小相等,方向相反 (2)所用时间相等,均为t r /2 (3)位移量相等,均为h/2方程⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧===222220244δδδδωωδr r r h s h v h a 二次凸轮转角常数→∝→∝2δδs v图9-4A 、B 、C 三点速度有突变中低速场合(柔性)冲击惯性力为有限值→→→→a(3)简谐运动规律:指从动杆的加速度按余弦规律变化⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧====-=得求得求dtdv a h a dt dsv h v h s r r rr r )cos(2)sin(2)]cos(1[22δδπδωπδδπδωπδδπ→a首末两点→有突变惯性力(柔性)冲击然后以1ˊ、2ˊ……为圆心,以滚子半径rr 为半径,作一系列圆,再作此圆簇的包络线,即为凸轮的轮廓曲线。

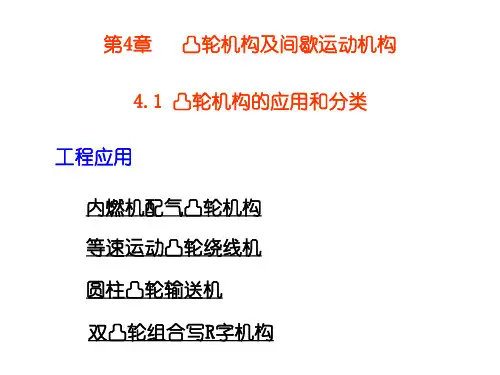

第六讲凸轮机构及其设计(一)凸轮机构的应用和分类一、凸轮机构1.组成:凸轮,推杆,机架。
2.优点:只要适当地设计出凸轮的轮廓曲线,就可以使推杆得到各种预期的运动规律,而且机构简单紧凑。
缺点:凸轮廓线与推杆之间为点、线接触,易磨损,所以凸轮机构多用在传力不大的场合。
二、凸轮机构的分类1.按凸轮的形状分:盘形凸轮圆柱凸轮2.按推杆的形状分尖顶推杆:结构简单,能与复杂的凸轮轮廓保持接触,实现任意预期运动。
易遭磨损,只适用于作用力不大和速度较低的场合滚子推杆:滚动摩擦力小,承载力大,可用于传递较大的动力。
不能与凹槽的凸轮轮廓时时处处保持接触。
平底推杆:不考虑摩擦时,凸轮对推杆的作用力与从动件平底垂直,受力平稳;易形成油膜,润滑好;效率高。
不能与凹槽的凸轮轮廓时时处处保持接触。
3.按从动件的运动形式分(1)往复直线运动:直动推杆,又有对心和偏心式两种。
(2)往复摆动运动:摆动推杆,也有对心和偏心式两种。
4.根据凸轮与推杆接触方法不同分:(1)力封闭的凸轮机构:通过其它外力(如重力,弹性力)使推杆始终与凸轮保持接触,(2)几何形状封闭的凸轮机构:利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触。
①等宽凸轮机构②等径凸轮机构③共轭凸轮(二)推杆的运动规律一、基本名词:以凸轮的回转轴心O为圆心,以凸轮的最小半径r为半径所作的圆称为凸轮的基圆,r称为基圆半径。
推程:当凸轮以角速度转动时,推杆被推到距凸轮转动中心最远的位置的过程称为推程。
推杆上升的最大距离称为推杆的行程,相应的凸轮转角称为推程运动角。
回程:推杆由最远位置回到起始位置的过程称为回程,对应的凸轮转角称为回程运动角。
休止:推杆处于静止不动的阶段。
推杆在最远处静止不动,对应的凸轮转角称为远休止角;推杆在最近处静止不动,对应的凸轮转角称为近休止角二、推杆常用的运动规律1.刚性冲击:推杆在运动开始和终止时,速度突变,加速度在理论上将出现瞬时的无穷大值,致使推杆产生非常大的惯性力,因而使凸轮受到极大冲击,这种冲击叫刚性冲击。
1、图(a)和图(b)分别为滚子对心直动从动件盘形凸轮机构和滚子偏置直动从动件盘形凸轮机构,已知:R=100mm,OA=20mm,e=10mm,r T=10mm,试用图解法确定;当凸轮自图示位置(从动件最低位置)顺时针方向回转90°时两机构的压力角及从动件的位移值。
(a)(b)
题1图题2图
2、设计一偏置直动滚子从动件盘形凸轮机构,凸轮回转方向及从动件初始位置如图所示。
已知偏距e=10mm,基圆半径r0=40mm,滚子半径r T=10mm,从动件运动规律如下:Φ=150°,ΦS=30°,Φ’=120°,Φ′S=60°,从动件在推程以简谐运动规律上升,行程h=20mm;回程以等加速等减速运动规律返回原处,试绘出从动件位移线图及凸轮轮廓曲线。
3、设计一平底直动从动件盘形凸轮机构,凸轮回转方向及从动件初始位置如图所示。
已知基圆半径r0=60mm,行程h=20mm,Φ=150°,ΦS=30°,Φ’=120°,Φ′S=60°,从动件在推程以简谐运动规律上升,回程以等加速等减速运动规律返回原处,试绘出该机构凸轮轮廓曲线并决定从动件底面应有的长度。
题3图题4图
4、设计一平底摆动从动件盘形凸轮机构,凸轮回转方向和从动件初始位置如图所示。
已知l OA=75,r0=30mm,从动件运动规律如下:Φ=180°,ΦS=0°,Φ’=180°,Φ′S=0°,从动件推程以简谐运动规律顺时针摆动,ψmax=15°;回程以等加速等减速运动规律返回原处。
试绘出凸轮轮廓曲线并确定从动件的长度。
