500KV GIS设备安装无尘化实施方案

目录1.编制说明 (1)2.编制依据 (1)3.施工流程 (2)3.1施工准备 (3)3.2基础验收 (4)3.3基础划线 (5)3.4到货验收与保管 (5)3.5开箱检查 (7)3.6设备就位、附件安装 (7)3.7真空处理、充SF6气体 (9)3.8电缆排列与接线 (10)3.9设备调整 (10)3.10传动、试验、检查 (12)3.11接地线连接 (12)3.12耐压试验 (12)3.13 PT、避雷器安装 (12)4.质量措施 (12)5.安全措施 (13)6.安全预控措施 (14)7.安全文明措施 (16)1.编制说明1.1 简介随着GIS设备在变电站的广泛应用，其安装质量的好坏直接影响到工程整体施工工艺水平和运行后电网的安全，为了确保本工程GIS 设备施工的安全和工程质量，特编写本施工方案以便施工中严格遵照执行。

1.2工作量1.2.1工作量220kV区GIS设备，主变进线间隔1个，出线间隔5个，母联间隔2个，PT间隔2个。

备用进线间隔3个，备用出线间隔11个，备用母联间隔3个，备用PT间隔2个，主母线全长392米。

2.编制依据2.1 GB 50147-2010电气装置安装工程高压电器施工及验收规范2.2 GB 50150-2006电气装置安装工程电气设备交接试验标准2.3 Q/GDW 665 2011国家电网公司电力建设安全工作规程（变电站部分）2.4 2011 1758 号国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）2.5 2011 1753号国家电网公司基建安全管理规定2.6国家电网公司输变电工程施工工艺示范手册（变电工程分册）电气部分2.72011河南省电力公司《安全风险管控工作手册》2.8设计图纸，产品技术文件施工流程（见图3-1）图3-1施工流程图3.1.1技术准备1)施工前，收集产品技术资料，并根据设计图纸，针对工程施工特点，结合施工方法，编制安装施工方案，按程序认真做好GIS施工技术交底工作。

500kV变电站电气施工中GIS设备安装调试技术摘要：GIS设备是一种重要的高压电气设备配电装置，深刻的影响到变电站的施工质量水平。

本文进行分析500kV变电站电气施工中的GIS设备的安装以及调试技术，提供给相关专业人士有价值的指导。

关键词：500kV变电站；电气施工；GIS设备；安装调试技术当前国内电力行业已经得到更高的进步与发展，在我国电网工程平稳开展的过程中，电力施工中也对于施工质量的标准不断提升，在充分的保障施工质量水平达标的情况下，才可以让电力系统正常的运行工作。

在500kV变电站电器施工期间应用GIS设备，能够积极的维护施工质量，同时让变电站正常运作，意义巨大。

1 500kV变电站电器施工中GIS设备安装技术1.1 设备安装前的准备准备工作涉及到的内容较多：第一，需要加强安装前的培训，让工作人员可以深入掌握住安装作业的流程，同时要着重的介绍安装期间需要注意的事项；第二，工程负责人员应该深入研究施工方案，科学的分配施工人员和配置设施设备，检查施工环节的防潮以及防火设备，做好保养工作；第三，对于施工的具体部位，应该严格的遵循设备实际情况进行科学的选定，检查好施工环节的各项工作，重点检查好安全操作，如果具有安全隐患问题，及时的上报反馈；第四，施工期间容易生成尘土，所以安装前要洒水处理现场，以及把水揩净，正式工作之前加强清洁工作，同时细致化的检查好清洁导体的加工过程；第五，GIS绝缘性密切的关联于密封程度，英雌应该避免出现SF6气体泄露情况导致对于GIS设备形成致命影响。

1.2 GIS设备的安装工作首先，落实GIS设备（如下图1）的安装工作期间，需要施工者依照施工方案中施工流程在安装工作区中进入，同时对于安装调试的顺序，同样应该依照预定顺序落实。

展开设计施工工作时，设计者应该按照现场工作情况，考虑到500kV变电站的相应要求，科学的设计GIS设备起吊方式，合理的选择基础预埋方式。

应用相对较多的GIS安装和起吊设备就是电动单梁式起重机，为了将吊装用具的质量水平有效提升，应该按照产品的实际情况，将合理的吊点进行明确标出。

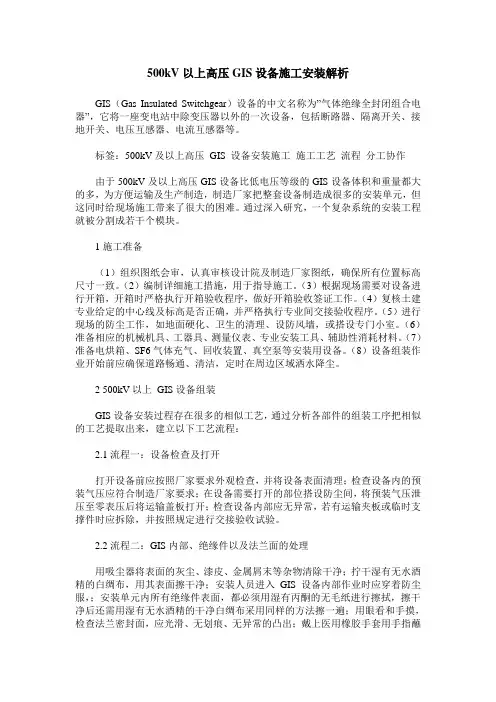

500kV以上高压GIS设备施工安装解析GIS（Gas Insulated Switchgear）设备的中文名称为”气体绝缘全封闭组合电器”，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器等。

标签：500kV及以上高压GIS 设备安装施工施工工艺流程分工协作由于500kV及以上高压GIS设备比低电压等级的GIS设备体积和重量都大的多，为方便运输及生产制造，制造厂家把整套设备制造成很多的安装单元，但这同时给现场施工带来了很大的困难。

通过深入研究，一个复杂系统的安装工程就被分割成若干个模块。

1施工准备（1）组织图纸会审，认真审核设计院及制造厂家图纸，确保所有位置标高尺寸一致。

（2）编制详细施工措施，用于指导施工。

（3）根据现场需要对设备进行开箱，开箱时严格执行开箱验收程序，做好开箱验收签证工作。

（4）复核土建专业给定的中心线及标高是否正确，并严格执行专业间交接验收程序。

（5）进行现场的防尘工作，如地面硬化、卫生的清理、设防风墙，或搭设专门小室。

（6）准备相应的机械机具、工器具、测量仪表、专业安装工具、辅助性消耗材料。

（7）准备电烘箱、SF6气体充气、回收装置、真空泵等安装用设备。

（8）设备组装作业开始前应确保道路畅通、清洁，定时在周边区域洒水降尘。

2 500kV以上GIS设备组装GIS设备安装过程存在很多的相似工艺，通过分析各部件的组装工序把相似的工艺提取出来，建立以下工艺流程：2.1流程一：设备检查及打开打开设备前应按照厂家要求外观检查，并将设备表面清理；检查设备内的预装气压应符合制造厂家要求；在设备需要打开的部位搭设防尘间，将预装气压泄压至零表压后将运输盖板打开；检查设备内部应无异常，若有运输夹板或临时支撑件时应拆除，并按照规定进行交接验收试验。

2.2流程二：GIS内部、绝缘件以及法兰面的处理用吸尘器将表面的灰尘、漆皮、金属屑末等杂物清除干净；拧干湿有无水酒精的白绸布，用其表面擦干净；安装人员进入GIS设备内部作业时应穿着防尘服，；安装单元内所有绝缘件表面，都必须用湿有丙酮的无毛纸进行擦拭，擦干净后还需用湿有无水酒精的干净白绸布采用同样的方法擦一遍；用眼看和手摸，检查法兰密封面，应光滑、无划痕、无异常的凸出；戴上医用橡胶手套用手指蘸少许硅脂，均匀的涂抹在密封面（槽）表面；法兰清理完成后，按照施工图纸规定的型号选择一个新的密封圈，按照制造厂的规定涂抹密封胶后，立刻把密封圈放入经过清洁处理的密封槽内；所有处理完成的表面应进行防尘处理。

附件：500kV变电站HGIS（GIS）安装方案1 总则HGIS（GIS）组合设备由断路器、隔离开关、接地（快速）开关、互感器、避雷器、母线（单相或三相）、连接管或其它过渡元件（电缆接线盒、出线套管、与变压器的连接结构）等多种高压电器组合而成的成套装置，它的基本结构是以金属筒为外壳，将上述高压电器和绝缘件封闭在金属筒内部并充入一定压力的SF6气体作为绝缘和灭弧介质。

根据电气主接线的要求，可以选用上述电器通过适当的连接方式以组成所需的HGIS（GIS）。

HGIS（GIS）有单相筒式和三相共筒式两种。

1.1 编制目的为正确对HGIS（GIS）的现场组装、安装时采用必要的措施及正确的安装方法，特编制本文件。

1.2 适用范围本文件适用于110--500kV变电站， HGIS（GIS）的现场组装及安装。

1.3 编制依据1.3.1国颁《电气装置安装工程电气设备交接试验标准》（GB50150-91）1.3.2《电气装置安装工程质量检验及评定规程》（DL/T 5161.1-5161.17-2002）1.3.3制造厂规定的现场安装规定、试验项目和标准。

1.3.4合同规定的试验项目及标准。

2 进行安装应具备的条件2.1主要设备或相关附件已经开箱检查，应完好无损，到货设备与技术合同要求相符。

2.2除了备齐各种常用的安装工器具之外，还要有制造厂提供专用工具2.3能满足试验的要求。

2.4现场的环境卫生、安全及消防措施已具备施工作业条件。

3 安装流程HGIS（GIS）安装流程图4安装项目、方法和标准4.1 安装前的准备4.1.1技术准备（1）熟悉制造厂提供的技术资料；（2）熟悉施工设计图纸；（3）编制施工作业指导书；（4）组织施工人员学习、掌握各种工艺、材料、专用工具、机具、仪器的使用方法。

（5）邀请厂方HGIS（GIS）指导人员进行开工前的交底、答疑。

4.1.2施工机具准备安装HGIS（GIS）前，除了备齐各种常用的安装施工机具之外，还要有制造厂提供专用工具（合同谈判时应向厂家提出）。

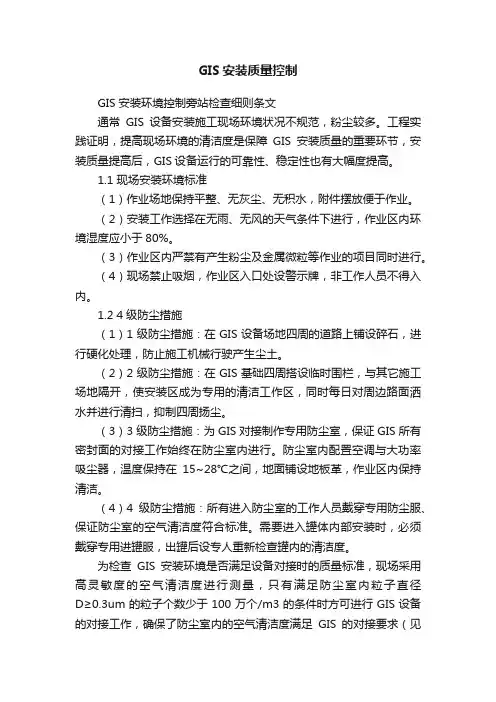

GIS安装质量控制GIS安装环境控制旁站检查细则条文通常GIS设备安装施工现场环境状况不规范，粉尘较多。

工程实践证明，提高现场环境的清洁度是保障GIS安装质量的重要环节，安装质量提高后，GIS设备运行的可靠性、稳定性也有大幅度提高。

1.1 现场安装环境标准（1）作业场地保持平整、无灰尘、无积水，附件摆放便于作业。

（2）安装工作选择在无雨、无风的天气条件下进行，作业区内环境湿度应小于80%。

（3）作业区内严禁有产生粉尘及金属微粒等作业的项目同时进行。

（4）现场禁止吸烟，作业区入口处设警示牌，非工作人员不得入内。

1.2 4级防尘措施（1）1级防尘措施：在GIS设备场地四周的道路上铺设碎石，进行硬化处理，防止施工机械行驶产生尘土。

（2）2级防尘措施：在GIS基础四周搭设临时围栏，与其它施工场地隔开，使安装区成为专用的清洁工作区，同时每日对周边路面洒水并进行清扫，抑制四周扬尘。

（3）3级防尘措施：为GIS对接制作专用防尘室，保证GIS所有密封面的对接工作始终在防尘室内进行。

防尘室内配置空调与大功率吸尘器，温度保持在15~28℃之间，地面铺设地板革，作业区内保持清洁。

（4）4级防尘措施：所有进入防尘室的工作人员戴穿专用防尘服、保证防尘室的空气清洁度符合标准。

需要进入罐体内部安装时，必须戴穿专用进罐服，出罐后设专人重新检查罐内的清洁度。

为检查GIS安装环境是否满足设备对接时的质量标准，现场采用高灵敏度的空气清洁度进行测量，只有满足防尘室内粒子直径D≥0.3um的粒子个数少于100万个/m3的条件时方可进行GIS设备的对接工作，确保了防尘室内的空气清洁度满足GIS的对接要求（见图1、2）为确保GIS安装精度达到更高的标准，在有效控制GIS施工环境质量目标的同时，在设备安装过程中也采取了积极的控制措施。

2009.8.52. GIS设备安装及对接质量控制（1）设备单元就为及调整：将设备单元用尼龙绳吊起，放在画线基础上，采用吊线锤检查设备中心与所画基础A、B、C三相中心线相差的距离，通过液压千斤顶调整使之重合。

GIS设备安装施工方案批准：审核：拟稿：一、工程概况的GIS设备采用GIS全封闭组合电器开关设备。

主要技术参数：110kV断路器额定电流1600A，短路开断电流40kA。

主要工程量：该分部工程包括2个进线间隔、2个出线间隔、一个测保间隔以及预埋在混凝土中的基础板的安装工作，以及各项设备调试、试运转所必须的各种临时设施的安装。

二、现场施工环境要求由于尘埃导电，因而GIS在安装之前，土建应完成主体装修工作，门窗完善，通风系统投入，由于电弧的作用，SF6气体与水可产生化学反应，产生腐蚀性极强的氢氟酸，因而，安装现场必须干燥、通风三、工程内容及施工措施1、施工准备(a)技术准备GIS安装需有一定理论水平和实践经验的人员参加，参加人员应了解GIS的构造、特点、工作原理，安装之前，所有人员均认真阅读和研究厂家有关技术资料，掌握规范标准和要求。

以确保GIS的安装顺利进行。

(b)辅助设备专用工具：SF6气体充气回收机、气体检漏仪、气体水份含量测试仪、麦式真空计施工工具：线锤、钢丝绳、尼龙吊带、钢板尺、钢卷尺、水平仪等专用装配件：大功率吸尘器、逆变焊机、气割设备、手枪电钻、手拉葫芦、电烘箱2、施工方法1)基础安装基础定位：基础埋设是至关重要的，为了确保埋设正确，我们将在综合厂家资料和房屋结构的基础上，把各间隔在GIS室内的布置看成一平面坐标系，找到纵、横坐标，确定所有基础的平面位置。

其方法如下：找出纵、横中心基准点：找出任意端部间隔纵向中心，这样做的目的是有利结构偏差。

找出纵向中心线：借助于全站仪，得到该间隔B相设备的纵向中心线，然后根据图纸的所有几何尺寸，我们可以方便的得到所有间隔各相设备的纵向中心线。

找出横向中心线：借助于全站仪，得到该向间隔B相断路器的横向中心线，然后根据图纸的几何尺寸，我们就得到所有间隔的断路器横向中心线，我们即把找出的纵横向中心线看成一平面坐标系，这样我们即可找到所有基础块的平面位置。

并要求划好主母线，分支母线和每一个置于地面上的元件和控制柜的中心。

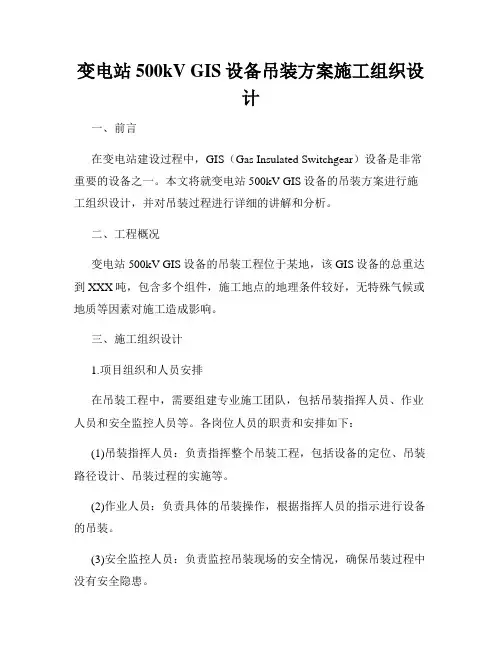

变电站500kV GIS设备吊装方案施工组织设计一、前言在变电站建设过程中，GIS（Gas Insulated Switchgear）设备是非常重要的设备之一。

本文将就变电站500kV GIS设备的吊装方案进行施工组织设计，并对吊装过程进行详细的讲解和分析。

二、工程概况变电站500kV GIS设备的吊装工程位于某地，该GIS设备的总重达到XXX吨，包含多个组件，施工地点的地理条件较好，无特殊气候或地质等因素对施工造成影响。

三、施工组织设计1.项目组织和人员安排在吊装工程中，需要组建专业施工团队，包括吊装指挥人员、作业人员和安全监控人员等。

各岗位人员的职责和安排如下：(1)吊装指挥人员：负责指挥整个吊装工程，包括设备的定位、吊装路径设计、吊装过程的实施等。

(2)作业人员：负责具体的吊装操作，根据指挥人员的指示进行设备的吊装。

(3)安全监控人员：负责监控吊装现场的安全情况，确保吊装过程中没有安全隐患。

2.吊装方案设计（1）吊装设备的选择：根据设备的重量和尺寸，选择适当的起重设备，确保对设备进行安全可靠的吊装。

（2）吊装路径设计：根据现场情况和设备要求，确定吊装路径和吊装点位。

在设计过程中，要考虑到周边建筑物、道路、电缆等设施的安全，确保吊装过程中不会对周围环境造成损坏。

（3）设备的固定和拆卸：在吊装过程中，要确保设备的稳定性，采取适当的固定和拆卸措施，保证设备在吊装过程中不会发生位移或破损。

（4）吊装安全措施：为了确保吊装过程的安全，需要采取一系列措施，比如加装安全带、设置安全警示标识等，提高吊装作业人员的安全意识。

3.施工流程（1）准备工作：对吊装设备进行检查和测试，确保设备的正常工作，并对吊装现场进行安全检查和准备工作。

（2）设备定位：根据吊装方案和设备要求，将设备定位到吊装点位，并进行固定和拆卸。

（3）吊装操作：吊装指挥人员根据吊装方案进行操作指导，作业人员按照指令进行吊装。

（4）安全监控：安全监控人员负责监控吊装现场的安全情况，及时发现和解决吊装过程中的安全隐患。

**********水电站500KVGIS设备安装施工方案与安全措施*********************************************经理部二0二0年六月******水电站500KVGIS设备安装施工方案与安全措施批准：核定：审查：校核：编写：目录1.概述 (1)1.1工程概况 (1)1.2工作范围及主要工作量 (1)1.3 GIS设备主要技术参数 (2)1.4施工条件 (2)2. 主要标准及依据 (3)3.施工场地布置 (3)4.施工进度计划 (3)5.资源配置 (4)5.1人力资源配置 (4)5.2主要设备及工器具配置 (5)6.GIS施工工艺及技术措施 (6)6.1施工程序 (6)6.2施工准备 (7)6.2.1技术准备 (7)6.2.2场地布置 (7)6.2.3工器具及材料准备 (7)6.2.4设备外观及开箱检查 (7)6.2.5放样及检查基础 (8)6.2.6设备倒运 (9)6.3主体设备安装 (9)6.3.1断路器安装 (9)6.3.2断路器与CT、隔离开关、接地开关的装配 (10)6.3.3主母线及分支母线安装 (11)6.3.4空气/SF6出线套管安装 (14)6.3.5“O”型圈的安装 (14)6.3.6法兰连接面及绝缘盆子、导电杆等的清扫 (15)6.3.7避雷器（或电压互感器）安装 (15)6.3.8其它附件安装 (16)6.4气体作业 (16)6.5 设备基础及支撑架固定 (17)6.6汇控柜及电缆安装 (18)6.6.1汇控柜的安装 (18)6.6.2电缆线槽及托架安装 (18)6.6.3电缆的敷设和固定 (18)6.6.4二次回路接线 (18)6.7 液压系统管路安装及调试 (19)6.8设备接地及刷漆 (19)7.现场试验 (19)8.质量保证措施 (20)8.1质量管理 (20)8.2质量控制措施 (20)8.3质量控制点及控制措施 (21)9.安全保障措施 (22)9.1一般安全措施 (22)9.2专项安全措施 (23)10.事故应急预案 (23)10.1应急救援机构 (23)10.2GIS安装安全风险辨识、评价及预防措施 (24)11.附图 (25)12.附表：表安全风险辨识、评价及预防措施 (26)550kVGIS设备安装施工方案及安全措施1.概述1.1 工程概况***水电站位于***旁遮普省与AJK特区交界处的***桥上游1km处，左岸为***克什米尔AJK地区，右岸为旁遮普省，下距曼格拉大坝74km，西距伊斯兰堡直线距离约55km。

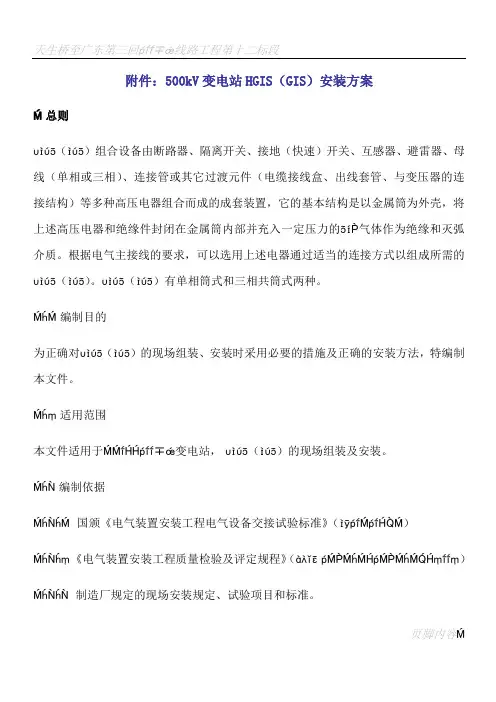

附件：500kV变电站HGIS（GIS）安装方案总则（ ）组合设备由断路器、隔离开关、接地（快速）开关、互感器、避雷器、母线（单相或三相）、连接管或其它过渡元件（电缆接线盒、出线套管、与变压器的连接结构）等多种高压电器组合而成的成套装置，它的基本结构是以金属筒为外壳，将上述高压电器和绝缘件封闭在金属筒内部并充入一定压力的 气体作为绝缘和灭弧介质。

根据电气主接线的要求，可以选用上述电器通过适当的连接方式以组成所需的 （ ）。

（ ）有单相筒式和三相共筒式两种。

编制目的为正确对 （ ）的现场组装、安装时采用必要的措施及正确的安装方法，特编制本文件。

适用范围本文件适用于 变电站， （ ）的现场组装及安装。

编制依据国颁《电气装置安装工程电气设备交接试验标准》（ ）《电气装置安装工程质量检验及评定规程》（ ） 制造厂规定的现场安装规定、试验项目和标准。

页脚内容页脚内容合同规定的试验项目及标准。

进行安装应具备的条件主要设备或相关附件已经开箱检查，应完好无损，到货设备与技术合同要求相符。

除了备齐各种常用的安装工器具之外，还要有制造厂提供专用工具 能满足试验的要求。

现场的环境卫生、安全及消防措施已具备施工作业条件。

安装流程（ ）安装流程图安装项目、方法和标准安装前的准备技术准备（ ）熟悉制造厂提供的技术资料；页脚内容（ ）熟悉施工设计图纸；（ ）编制施工作业指导书；（ ）组织施工人员学习、掌握各种工艺、材料、专用工具、机具、仪器的使用方法。

（ ）邀请厂方 （ ）指导人员进行开工前的交底、答疑。

施工机具准备安装 （ ）前，除了备齐各种常用的安装施工机具之外，还要有制造厂提供专用工具（合同谈判时应向厂家提出）。

气体和 的准备和检验●进口的 （ ）设备一般采用进口的 气体， 气体可使用当地的，但其纯度不应低于 。

气体必须在施工前准备好，环境湿度也不宜大于 。

● 气体质量必须符合表 标准页脚内容页脚内容劳动保护用品的准备土建工程验收及基础的复核户内外工程的 （ ）在安装前应对 （ ）室和配电装置进行如下检查。
