多联机系统设计注意事项负荷计算一一室机选型一一室外机选型一一冷媒配管选择分歧管选择一一控制系统选择一一电气配线室机1、根据冷负荷确定机子大小：计算冷负荷，依据实际情况选取合适机型。
公共场所必须选取较大制冷量机型，办公区可选择较小机型。
欲降低价格，可在满足制冷需求的前提下选择较小机型。
建筑物冷负荷估算指标2根据设计环境确定类型：全吊顶：RCI系列适合于客厅，复式住宅的楼梯厅等，可对应4.2m的高天花板空间，形状统一，整齐美观，配管方向调整灵活。
局部吊顶：RPI / RPIZ系列。
RPI / RPIZ系列可能存在噪声问题，解决办法是加装软接头，装大风口。
RPI系列噪音、机外余压大，送风距离长，适合宽敞空间；RPIZ系列适用于各种空间，尤其是对天花板空间狭小时更具优势，噪音低，下回风、后回风灵活变换。
风管机：A、室机连接风管前后都应做50~200mm软接；B、应根据室机静压设计风管长度，一般按每米风管损失7Pa计算。
3确定安装位置：高于地面2.3米，不得有障碍物阻挡进出风，易于操作及维护的空间，且该位置能使室温度分布均匀。
较大容量机器应该加装送、回风管道，风管和风口的设置应该能达到降噪减震的作用。
50%~130%之间，视具体情况定；在北方，考虑多联供热量衰减较快，可能造成室外机配置比较小， 建议75%。
数量匹配：室机台数不应超过下表围:2、安装位置确定。
应将室外机设置于通风良好且干燥的地方。
室外机的噪音及排风不应影响到邻居及周围通风。
机组后侧及左右两侧的运行噪音会比前侧噪音值高。
在人行道路旁的建筑物上安装的空调室外设备，其托板底面距道路面的高度不得低于2.5m 。
空调室外设备的出风口与相对方门窗的距离室外机应远离电磁波辐射源，间距至少在3米以上。
不应将室外机安装于季风可以直接吹到室外机热交换器的地方或建筑物间隙风可以直 接吹到的室外机风扇的地方。
室外机安装位置选择尽可能离室机较近的室外，且通风良好。
多联机工作原理与设计注意事项多联机空调是一台或数台风冷室外机组连接数台不同或相同型式、容量的直接蒸发式室内机所构成的单一制冷循环系统，它可以向一个或数个区域直接供给处理后的空气。
多联机优点：①无需配置专用机房，节省机房建筑投资。
②直接相变传热，削减传热环节和能量输配系统能耗，整体性能较高。
③依靠相变制冷剂携带和输配能量，制冷剂管径小，节省楼层高度。
④（变频多联机）部分负荷下运行效率高。
⑤设计使用高度快捷。
多联机缺点：①一套系统的容量和安装高差具有肯定限制。
②能效比较低，一般在3～4左右。
③一般比冷水机组的初投资高。
④制冷剂充注量大，一旦泄漏将影响整套系统的运行性能。
⑤新风供应问题不简单解决。
多联机系统工程设计1、基本原则①系统小型化原则：室外机容量宜小不宜大；制冷剂环路宜小不宜大；室内机数量宜少不宜多。
②管长最短原则：夏季制冷：每百米管长冷量衰减20%～30%；冬季制热：每百米管长冷量衰减5%～10%。
③环境条件适用原则：室外环境符合室外机的工作范围；适用于舒适性空调；室外计算温度低于9℃的地区，不宜采纳多联机供暖。
设计步骤：VRV系统设计选用注意以下问题：1、高度与距离在VRV系统的设计中，一套系统负担的距离多大，高差多大，是我们应当考虑的问题，尽量避开因布置不合理造成的冷量衰减。
室外机与室内机的高差当室外机位于室内机之上时，室内外机高差最大50m，当室外机位于室内机下方时，室内外机最大高差90m。
最高与最低室内机之间的高差同一个室外机所带的系统，最高室内机与最低室内机的高度差最大30m。
近来室内机与最远室内机的距离同一个室外机所带的系统，最远室内机与近来室内机的管长差最大40m。
2、衰减与修正除了负荷的因素外，VRV系统的选型还需要考虑温度、连接率、管长修正。
温度修正设备的额定冷热量都是额定工况下的数值，当你设计的室内和室外的工况与额定工况不同时，需要查出设备在设计条件下实际冷热量。
连接率修正一般在50%～130%，非100%连接率时需要考虑修正。
摘要本设计为重庆办公大楼中央空调设计.通过方案比较，在负荷计算的基础上和大赛要求,采用了多联机空调系统形式.室内机均采用暗装，部分房间加新风系统。
冷媒管采用去磷无缝铜管,冷凝管采用硬制PVC管，风管采用离心玻璃棉.设计工程中考虑了消声、减振。
关键词：中央空调；多联机；新风目录第1章工程概况 (3)1.1 原始资料 (3)1.2 计算参数 (3)第2章空调负荷计算 (5)2.1 负荷计算概述 (5)2.2 负荷计算参数 (5)2.3 负荷计算方法 (6)第3章空调系统方案的选择 (8)3。
1 系统选择 (8)3。
2 系统分析 (9)第4章设备选型 (9)4.1 室内机的选型 (9)4.2 新风机组的选型 (12)4.3 室外机组的选型 (13)第5章管径的选定 (14)5.1 冷媒主、配管的选取 (14)5。
2冷凝水管的考虑 (17)参考文献 (18)第1章工程概况1。
1 原始资料本建筑物为重庆地区某办公楼，建筑面积约为4800m2，使用区域主要为办公室、客房，共6层。
其中1至5层为办公区域，6层为会议室.建筑层高：一层层高4。
8米，顶层层高3。
6米,其余层高3。
3米，参考立面图。
外窗及门高:窗高统一1800mm，宽度详见平面图，窗台高统一900 mm。
1。
2 计算参数1.2。
1 室外计算参数本工程位于重庆市,该地区室外气象参数摘录如下:北纬：29°35′东经：106°33′夏季空调室外计算干球温度：36。
5℃夏季空调室外计算湿球温度：27。
3℃夏季通风室外计算温度：33℃冬季空调室外计算温度：2℃冬季通风室外计算温度：7℃冬季空调室外计算温度：82%1。
2。
2 室内计算参数各空调房间室内计算参数表2-11。
2.3 一层其他设计参数照明功率密度值（w／㎡）表表2—2不同类型房间人员密度（人/㎡）表表2-3办公室、客房根据功能采用不同的人员数量计算。
第2章空调负荷计算2.1 负荷计算概述本工程主要采用冷负荷系数法计算各个房间的逐时冷负荷。

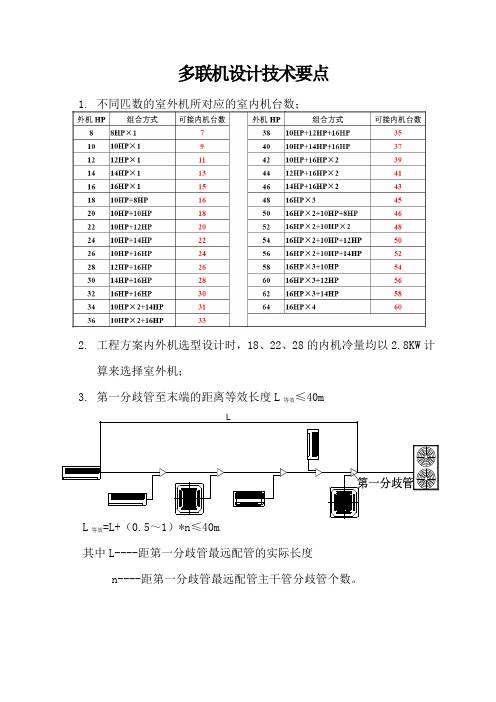

多联机设计技术要点
1.不同匹数的室外机所对应的室内机台数；
2.工程方案内外机选型设计时，18、22、28的内机冷量均以2.8KW计
算来选择室外机；
3.第一分歧管至末端的距离等效长度L等效≤40m
L等效=L+（0.5～1）*n≤40m
其中L----距第一分歧管最远配管的实际长度
n----距第一分歧管最远配管主干管分歧管个数。
4.超配问题
在做设计时，必须认真了解用户的需求，对于不全开的场所可以适当超配，但外机能力必须满足常开房间的能力需求，而且超配比例不能超过110%（由于回油问题除霜等原因内外机能力配比不能低于80%），对于同一个多联机系统内的所有内机全开的系统是绝对不能超配设计，以免影响客户正常使用。
一个多联机系统所配的绝大部分内机都在36KW 以下，其系统绝对不能超配。
5.配管总长
6.最远配管长度
7.室内外机落差
8.室内机与室内机落差
室内机与室内机落差＜15m
9.主管、主配管规格尺寸（见附表）
10.单位面积冷负荷
根据设计规范，核算单位面积冷负荷。
11.低静压室内机应侧出风，且所接风管长度在无弯头情况下＜0.5米。
12.室外机的摆放位置（散热问题）。
13.分
A．
B．
C．分歧管后连接室内机的水平直管段距离应≥0.5m。
特此通知！
技术支持部。
多联机设计技术要点1.控制系统设计：多联机设计技术需要一个集中式的控制系统来管理和控制多个室内机和室外机之间的通信和协调。
这个控制系统需要能够实时监测各个室内机的工作状态，以及根据需求自动调节运行模式和温度设定。
2.室内机与室外机的连接：多联机设计技术需要室内机与室外机之间的连接线路能够传输多个室内机的信号和数据。
这要求连接线路具备高速传输、低延迟和稳定可靠的特性。
同时，连接线路的设计也需要考虑到不同房间或者区域的距离和布线，以确保信号的稳定性和传输效果。
3.系统扩展和灵活性：多联机设计技术需要具备系统的扩展性和灵活性，能够根据需求增减室内机的数量，并能够灵活调整各个室内机的运行模式和温度设定。
这不仅提高了系统的可用性和便利性，还能够节约能源和减少能源浪费。
4.智能化控制和优化算法：多联机设计技术可以通过智能化控制和优化算法来实现对系统的自动调节和优化。
通过智能化控制，可以根据房间的使用情况和环境条件来自动调节温度设定和运行模式，以实现对能源的有效利用和节约。
5.节能设计和环保性能：多联机设计技术需要考虑节能设计和环保性能，以减少能源的消耗和对环境的影响。
这可以通过采用高效节能的压缩机、优化系统的使用策略和控制算法，以及使用环保制冷剂等方式来实现。
6.低噪音设计和用户体验：多联机设计技术需要考虑低噪音设计和用户体验，以提供良好的室内环境和舒适的使用体验。
这可以通过优化室内机和室外机的设计和制造工艺，以及采用隔音材料和技术来实现。
7.安全性和稳定性：多联机设计技术需要考虑系统的安全性和稳定性，以确保系统的可靠运行和用户的安全。
这可以通过采用防火、防爆和防震的设计和材料，以及建立完善的安全保护和监控机制来实现。
综上所述，多联机设计技术是一项能够同时连接多个室内机和一个室外机的空调系统设计技术。
通过合理的控制系统设计、可靠的连接线路、智能化控制和优化算法以及节能设计和用户体验等多方面的考虑，可以实现对系统的高效运行和优化，提高空调系统的性能和效率。
多联机系统设计注意事项负荷计算——室内机选型——室外机选型——冷媒配管选择——分歧管选择——控制系统选择——电气配线室内机1、根据冷负荷拟定机子大小：计算冷负荷，依据实际情况选取合适机型。
公共场合必须选取较大制冷量机型，办公区可选择较小机型。
欲减少价格，可在满足制冷需求的前提下选择较小机型。
2、根据设计环境拟定类型：全吊顶: RCI系列适合于客厅，复式住宅的楼梯厅等，可相应4.2m的高天花板空间，形状统一，整齐美观，配管方向调整灵活。
局部吊顶：RPI / RPIZ系列。
RPI / RPIZ系列也许存在噪声问题，解决办法是加装软接头，装大风口。
RPI系列噪音、机外余压大，送风距离长，适合宽敞空间；RPIZ系列合用于各种空间，特别是对天花板空间狭小时更具优势，噪音低，下回风、后回风灵活变换。
风管机：A、室内机连接风管前后都应做50~200mm软接；B、应根据室内机静压设计风管长度，一般按每米风管损失7Pa计算。
3、拟定安装位置：高于地面2.3米，不得有障碍物阻挡进出风，易于操作及维护的空间，且该位置能使室内温度分布均匀。
较大容量机器应当加装送、回风管道，风管和风口的设立应当能达成降噪减震的作用。
室外机1、室外机选型。
容量匹配：内外机容量配置比应在50%~130%之间，视具体情况定;在北方，考虑多联机供热时随着室外气温的减少，供热量衰减较快，也许导致室内外机配置比较小，建议适当增大室内机型号，配比不小于75%。
数量匹配：室内机台数不应超过下表范围：2、安装位置拟定。
应将室外机设立于通风良好且干燥的地方。
室外机的噪音及排风不应影响到邻居及周边通风。
机组后侧及左右两侧的运营噪音会比前侧噪音值高。
在人行道路旁的建筑物上安装的空调室外设备，其托板底面距道路面的高度不得低于2.5m。
空调室外设备的出风口与相对方门窗的距离室外机应远离电磁波辐射源，间距至少在3米以上。
不应将室外机安装于季风可以直接吹到室外机热互换器的地方或建筑物间隙风可以直接吹到的室外机风扇的地方。
水源多联机室外机系统与风冷多联机室外机系统基本相同，都是由：换热器、压缩机、气液分离器、油分离器、四通换向阀、电子膨胀阀、电磁阀、压力开关、毛细管、压力传感器等组成。
但是与风冷多联机不同的是，水源多联机制冷时冷却介质是水，而不像传统风冷多联机的室外机那样冷却介质是空气。
因此，冷凝器结构形式不同，风冷多联机系统为强迫对流风冷冷凝器，一般采用肋片管式换热器。
水冷多联机系统为套管式水冷冷凝器。
图二. 肋片管式换热器图三. 板式与套管式换热器表一. 各厂家水源多联机与空气源多联机尺寸对比2.2.1安装位置由于水的比热容和密度远大于空气的比热容和密度，换热器面积大大减少，故水冷多联机系统室外机体积大大减少，并且可安装在建筑物中任何方便的地方，而不像传统的风冷多联机系统室外机必须安装在通风良好的地点[3]。
一般放置在地面、楼顶、通阳台等位置，但往往因连接管长度和落差等因素限制了使用。
而水源多联机主机安装灵活，占用空间更少。
可根据建筑物特点灵活选择安装方式，例如安装在专用机房、封闭阳台、地下室、仓库、走廊、专用设备间、其它通风、有足够空间的室内区域等，多台机组可叠放，大大节省建筑空间。
同时，主机安装也不会影响建筑物外立面的美观。
2.2.2外界气候影响风冷多联机在恶劣天气情况下运行时，通过调节压缩机频率、室外机风扇转速、电子膨胀阀开度来保证室内设定温度要求，运行复杂。
而水源变频多联机，由于采用稳定的水源、地源作为冷热源，运行时受室外环境变化影响较小。
2.2.3制热运行时除霜问题风冷多联机制热运行需要除霜，从而影响制热效果。
而水源多联机制热运行时不需要除霜。
在制热运行中由于室外侧热源温度较高，且基本不会随室外环境温度变化而波动，室外侧不存在结霜和除霜的过程，实际制热时间延长，换热稳定效率高，制热强劲，在寒冷地区长宽高水源5507801000空气源7709301670水源5507801000空气源8009801615水源5507801000空气源7659301680水源6007001000空气源75121201720格力美的大金日立 尺寸厂家 机型使用不受环境温度影响，制热效果更好。
