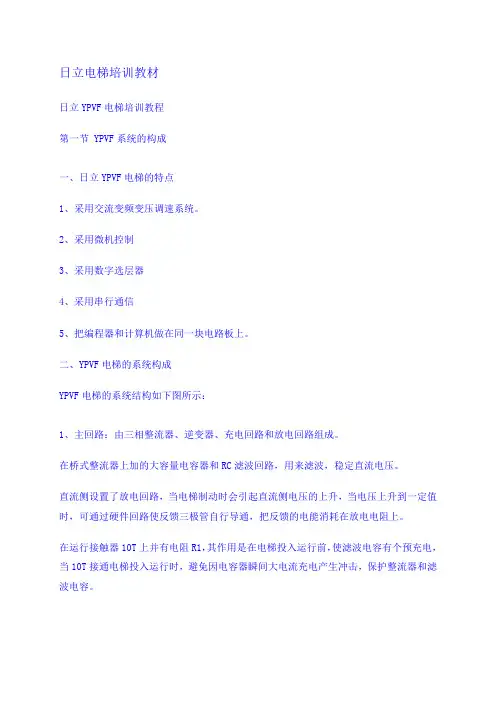

日立电梯培训教材日立YPVF电梯培训教程第一节 YPVF系统的构成一、日立YPVF电梯的特点1、采用交流变频变压调速系统。
2、采用微机控制3、采用数字选层器4、采用串行通信5、把编程器和计算机做在同一块电路板上。
二、YPVF电梯的系统构成YPVF电梯的系统结构如下图所示：1、主回路：由三相整流器、逆变器、充电回路和放电回路组成。
在桥式整流器上加的大容量电容器和RC滤波回路，用来滤波，稳定直流电压。
直流侧设置了放电回路，当电梯制动时会引起直流侧电压的上升，当电压上升到一定值时，可通过硬件回路使反馈三极管自行导通，把反馈的电能消耗在放电电阻上。
在运行接触器10T上并有电阻R1，其作用是在电梯投入运行前，使滤波电容有个预充电，当10T接通电梯投入运行时，避免因电容器瞬间大电流充电产生冲击，保护整流器和滤波电容。
2、主微机：采用M6802芯片，主要功能是负责机房控制柜与轿厢之间串行通信，以取得轿厢的开关信号、呼叫信号、与厅站进行串行通信，以取得厅外召唤信号。
以及进行开关门控制、运行控制、故障检测和记录等。
3、副微机：采用M68000芯片，主要功能是根据主微机的运行指令，负责数字选层器的运算、速度指令生成、矢量控制，进行故障检测和记录，负责信号器工作。
4、电流指令回路：根据副微机矢量控制演算结果，发出三相交流电流指令。
5、电流控制回路：通过将电流指令回路中三相交流电流指令与感应电动机电流反馈信号比较，发出逆变器输出电压指令，比较各种反馈信号，决定指令是否生成。
6、PWM脉宽调制控制电路：产生与逆变器输出三相电压指令对应的基极触发信号。
7、基极驱动电路：根据PWM信号，驱动主回路中逆变器内的大功率晶体管，使晶体管导通。
8、负荷检测装置：检测轿厢负荷并输送负载信号给副微机，以进行起动力矩补偿，使电梯运行平稳。
另外，YPVF系统中还包括：与感应电动机随动，可发送脉冲信号到主、副微机的旋转编码器、传递楼层位置信号的位置检测器FML、可接受指令信号和开关输入信号的轿内操纵箱C.B和厅外召唤箱H.B,以及系统的各种保护装置.YPVF的主微机和副微机之间采用并行通信,共同控制又互相监控。
