PCCAd教程

PCCAD培训教程一、引言PCCAD是一款专业的计算机辅助设计软件，广泛应用于建筑、机械、电气等领域。

为了帮助用户更好地掌握PCCAD软件的使用技巧，提高设计效率，我们特此编写了本PCCAD培训教程。

本教程将从基础操作、绘图技巧、编辑修改、图层管理、尺寸标注、文字注释、打印输出等方面进行详细讲解，旨在帮助读者熟练掌握PCCAD 软件，为实际工作提供有力支持。

二、基础操作1.软件安装与启动在安装PCCAD软件之前，请确保您的计算机满足软件的运行要求。

安装完成后，双击桌面图标即可启动软件。

启动后，您可以看到软件的主界面，包括菜单栏、工具栏、绘图区、命令行和状态栏等。

2.图形文件操作（1）新建图形文件：“文件”菜单，选择“新建”命令，在弹出的对话框中选择合适的模板，“确定”按钮即可创建新的图形文件。

（2）打开图形文件：“文件”菜单，选择“打开”命令，在弹出的对话框中选择需要打开的图形文件，“打开”按钮即可。

（3）保存图形文件：“文件”菜单，选择“保存”或“另存为”命令，在弹出的对话框中选择保存位置和文件类型，“保存”按钮即可。

（4）关闭图形文件：“文件”菜单，选择“关闭”命令，或在栏上“关闭”按钮，关闭当前图形文件。

三、绘图技巧1.绘制基本图形（1）直线：“绘图”工具栏中的“直线”按钮，在命令行中输入起点和终点坐标，按Enter键确认。

（2）矩形：“绘图”工具栏中的“矩形”按钮，在命令行中输入对角线两个端点的坐标，按Enter键确认。

（3）圆：“绘图”工具栏中的“圆”按钮，在命令行中输入圆心和半径，按Enter键确认。

2.绘制复杂图形（1）多段线：“绘图”工具栏中的“多段线”按钮，在命令行中输入各顶点坐标，按Enter键确认。

（2）样条曲线：“绘图”工具栏中的“样条曲线”按钮，依次各控制点，按Enter键确认。

（3）图案填充：“绘图”工具栏中的“图案填充”按钮，选择填充图案和区域，按Enter键确认。

引言概述：正文内容：一、PCCAD基本概念和功能1.PCCAD的定义和作用2.PCCAD的技术架构和组成部分3.PCCAD的基本功能和特点4.PCCAD与其他打印机管理软件的比较5.PCCAD的安装和配置要求二、PCCAD的打印机管理功能1.PCCAD的打印机注册和配置2.PCCAD的打印任务管理和调度3.PCCAD的打印队列管理和优化4.PCCAD的打印机状态监控和报警5.PCCAD的打印设备维护和故障处理三、PCCAD的设计工具功能1.PCCAD的设计界面和工具布局2.PCCAD的文件创建和编辑3.PCCAD的图形设计和排版功能4.PCCAD的颜色管理和校准5.PCCAD的测量和校对工具使用四、PCCAD的打印品质控制功能1.PCCAD的打印参数设置和优化2.PCCAD的色彩管理和打印质量调整3.PCCAD的打印媒介选择和调整4.PCCAD的打印速度控制和节能功能5.PCCAD的打印效果评估和改进五、PCCAD的数据分析和报表功能1.PCCAD的打印数据采集和分析2.PCCAD的打印成本计算和统计3.PCCAD的打印任务报表4.PCCAD的打印设备利用率分析5.PCCAD的打印效率评估和改进建议总结：本文对PCCAD培训教程进行了详细的阐述。

我们首先介绍了PCCAD的基本概念和功能，然后详细探讨了PCCAD的五个主要应用方面。

这些方面涵盖了PCCAD的打印机管理、设计工具、打印品质控制、数据分析和报表等功能。

通过学习本文，读者可以全面了解PCCAD并掌握其使用技巧。

我们建议读者在实践中运用PCCAD，并不断探索和学习，以进一步提高其打印机管理和设计能力。

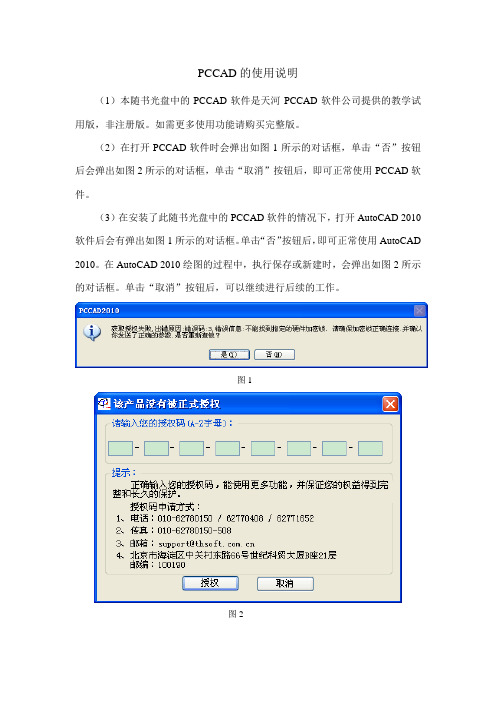

PCCAD的使用说明
（1）本随书光盘中的PCCAD软件是天河PCCAD软件公司提供的教学试用版，非注册版。

如需更多使用功能请购买完整版。

（2）在打开PCCAD软件时会弹出如图1所示的对话框，单击“否”按钮后会弹出如图2所示的对话框，单击“取消”按钮后，即可正常使用PCCAD软件。

（3）在安装了此随书光盘中的PCCAD软件的情况下，打开AutoCAD 2010软件后会有弹出如图1所示的对话框。

单击“否”按钮后，即可正常使用AutoCAD 2010。

在AutoCAD 2010绘图的过程中，执行保存或新建时，会弹出如图2所示的对话框。

单击“取消”按钮后，可以继续进行后续的工作。

图1
图2。

AutoCAD培训教程一、引言AutoCAD是一款广泛应用于工程、建筑、制造等领域的计算机辅助设计软件，具有强大的绘图和设计功能。

本教程旨在帮助初学者快速掌握AutoCAD的基本操作和常用功能，从而为深入学习打下坚实的基础。

二、教程内容1.AutoCAD界面及基本操作（1）启动AutoCAD：双击桌面上的AutoCAD图标或从开始菜单中找到并启动。

（2）界面布局：了解AutoCAD的菜单栏、工具栏、绘图区、命令行和状态栏等界面元素。

（3）基本操作：学习如何创建、打开、保存、关闭和打印图纸。

2.绘图命令与绘图工具（1）绘图命令：学习直线、矩形、圆、椭圆、多边形等基本绘图命令。

（2）绘图工具：掌握选择、移动、旋转、缩放、修剪、延伸等常用绘图工具。

3.图层管理（1）图层概念：了解图层的作用和重要性。

（2）图层操作：学习创建、删除、重命名、冻结、解冻、锁定、解锁图层等操作。

4.尺寸标注与文字注释（1）尺寸标注：掌握线性尺寸、对齐尺寸、半径尺寸、直径尺寸等标注方法。

（2）文字注释：学习添加文字、修改文字样式、调整文字位置等操作。

5.图块与外部参照（1）图块：了解图块的概念、创建与插入图块、编辑图块属性等。

（2）外部参照：学习加载、卸载、附着、分离外部参照等操作。

6.三维绘图与实体建模（1）三维绘图：学习三维视图、三维导航、三维坐标系统等基础知识。

（2）实体建模：掌握长方体、球体、圆柱体、圆锥体等基本实体建模方法。

7.渲染与动画（1）渲染：了解渲染的基本概念、设置渲染环境、渲染图像等。

（2）动画：学习制作简单的动画效果，如旋转、移动等。

三、实践与拓展1.实践项目：结合实际案例，进行绘图实践，巩固所学知识。

2.拓展学习：深入学习高级功能，如自定义命令、脚本编写、二次开发等。

四、总结通过本教程的学习，希望您能掌握AutoCAD的基本操作和常用功能，为今后的学习和工作打下坚实基础。

同时，不断实践和拓展，提高自己的绘图技能和设计水平。

天河PCCAD功能及使用说明序号、明细表与序号双向关联，数据可自由导入导出，可提取标准件信息，提供多种数据规范化手段，可控制字段的可编辑性。

序号tip提示鼠标经过序号实体的时候就可以自动显示出该零部件的名称、代号等信息。

而且提示信息字段支持配置。

显示序号位置有些部件图、总装图比较大，通过“显示序号位置”功能，可以实现将选择的序号放大显示到绘图区的中央，快速定位零部件。

如果某一个序号被多次标注，将会继续提示您是否显示下一个位置。

提供单独命令，也可以在明细表右键菜单中调用。

用旧图纸创建样板打开旧图纸，进行图纸设置，因缺失样式而显示为叹号的图标，可根据提示选择在本机创建。

智能图层管理，井井有条启动PCCAD，系统自动进行初始化设置，包括图层、线型、颜色、字高等。

程序自动根据执行命令的不同，将生成的实体放到相应的图层中。

不选择对象，输入1、2、3等数字，快速切换当前层。

选择对象，输入1、2、3等数字，快速改变所选对象到相应图层。

标准图幅图纸设置命令，可快速创建带有标题栏、明细表、附加栏、参数栏的标准图框。

全面支持用户定制在PCCAD中，无论是标题栏、明细表，还是企业词句库等都支持个性化定制。

调用词句库词句库可以在编辑明细表、卡片，以及尺寸标注和文字标注的过程中调用。

而且词句库是完全开放的，您还可以在任何时候增加新的词句分类和新词句。

调用公式计算器如果有一些数据需要通过公式计算而来，我们则可以调用公式计算器来回填结果。

提供了公式库，同时支持自定义公式。

调用资源库如果企业有ACCESS、ORACLE和SQL SERVER这三种格式的编码库、材料库等资源库，就可以用天河通用资源管理起来，并在PCCAD中直接调用。

资源数据的回填可以是单个字段数据，也可以整行数据返回。

数据导入导出对于数据的转换处理，您可以直接使用文本导入导出，也可以使用天河通用导入导出。

有了导入导出功能，CAD就不再是信息孤岛，可以与企业其他系统进行数据的互联互通。

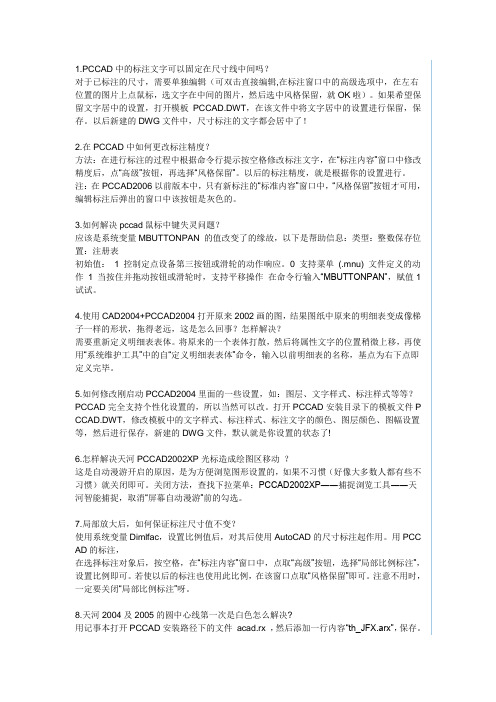

1.PCCAD中的标注文字可以固定在尺寸线中间吗？对于已标注的尺寸，需要单独编辑（可双击直接编辑,在标注窗口中的高级选项中，在左右位置的图片上点鼠标，选文字在中间的图片，然后选中风格保留，就OK啦）。

如果希望保留文字居中的设置，打开模板PCCAD.DWT，在该文件中将文字居中的设置进行保留，保存。

以后新建的DWG文件中，尺寸标注的文字都会居中了！2.在PCCAD中如何更改标注精度？方法：在进行标注的过程中根据命令行提示按空格修改标注文字，在“标注内容”窗口中修改精度后，点“高级”按钮，再选择“风格保留”。

以后的标注精度，就是根据你的设置进行。

注：在PCCAD2006以前版本中，只有新标注的“标准内容”窗口中，“风格保留”按钮才可用，编辑标注后弹出的窗口中该按钮是灰色的。

3.如何解决pccad鼠标中键失灵问题？应该是系统变量MBUTTONPAN 的值改变了的缘故，以下是帮助信息：类型：整数保存位置：注册表初始值：1 控制定点设备第三按钮或滑轮的动作响应。

0 支持菜单(.mnu) 文件定义的动作1 当按住并拖动按钮或滑轮时，支持平移操作在命令行输入“MBUTTONPAN”，赋值1试试。

4.使用CAD2004+PCCAD2004打开原来2002画的图，结果图纸中原来的明细表变成像梯子一样的形状，拖得老远，这是怎么回事？怎样解决？需要重新定义明细表表体。

将原来的一个表体打散，然后将属性文字的位置稍微上移，再使用“系统维护工具”中的自“定义明细表表体”命令，输入以前明细表的名称，基点为右下点即定义完毕。

5.如何修改刚启动PCCAD2004里面的一些设置，如：图层、文字样式、标注样式等等？PCCAD完全支持个性化设置的，所以当然可以改。

打开PCCAD安装目录下的模板文件P CCAD.DWT，修改模板中的文字样式、标注样式、标注文字的颜色、图层颜色、图幅设置等，然后进行保存，新建的DWG文件，默认就是你设置的状态了!6.怎样解决天河PCCAD2002XP光标造成绘图区移动？这是自动漫游开启的原因，是为方便浏览图形设置的，如果不习惯（好像大多数人都有些不习惯）就关闭即可。

PCCAD2005&TH-P3DM2005学习教程一日通一、 AutoCAD 2005功能键说明**********************************************************************************功能键说明：键盘上方有一排键，从F1到F12，在AutoCAD中赋予了常用的功能，均是开/关键，即按一下开（绘图区下方相应文字提示变实），再按一下关（绘图区下方相应文字提示变虚）。

F1键：帮助；F2键：绘图和文本窗口切换；F3键：对象捕捉开关；F7键：栅格显示开关；F8键：正交模式开关，打开时，保证光标移动时处于水平或垂直状态，对绘水平或垂直线很方便；F9键：栅格捕捉开关，打开时，十字光标在捕捉点上移动；F10键：极轴开关；（使用极轴追踪进行追踪时，对齐路径是由相对于命令起点和端点的极轴角定义的）启用极轴追踪时，按用户设置的极轴角进行提示。

F11键：对象追踪开关；使用对象捕捉追踪沿着对齐路径进行追踪。

对齐路径是基于对象捕捉点的。

例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。

图纸统计功能：完成项目、产品的图纸页数、A4等的统计；提供图档管理功能：通过产品、项目、任务以及它们清晰的装配关系和逻辑关系，分类存储和管理不同的电子图档；为方便操作，做如下约定：中文命令后中括号内英文字母是该命令的快捷键，如：图纸设置[TZ]，即在Command:提示符下键入TZ二个字母后回车（按鼠标右键），等效于点取下拉菜单或点取图标的操作。

建议您在日常绘图设计工作中多用快捷键。

为了您熟悉软件，在此学习教程中会交替使用下拉菜单和快捷键，每项功能均有图标与之对应，并有中文提示，自己可以看书。

注：绘图前可先参看附录PCCAD2005命令/快捷键一览表。

我们一起完成如下图形：1．设A3，1：1图幅点取“PCCAD2005”下拉菜单的“图纸”中的“图纸设置[TZ] ”或键入TZ回车，在弹出的对话框中选A3图幅后，点确认。

pccad的角度线指令PCCad是一款广泛应用于机械、建筑、工程等领域的设计软件。

在PCCad中，角度线指令是一种非常重要的工具，它可以帮助用户绘制各种复杂形状的线条和轮廓。

本文将介绍PCCad中角度线指令的使用方法，包括角度、长度、偏移等参数的设置。

一、角度线指令的启动在PCCad中，要使用角度线指令，首先需要打开绘图界面，然后在绘图工具栏中找到“角度线”图标，点击该图标即可启动角度线指令。

二、角度线指令的基本操作1. 指定起点和终点：首先需要指定角度线的起点和终点，可以通过单击鼠标左键的方式选择。

2. 设置角度：在启动角度线指令后，需要在绘图窗口中输入角度值，例如30度、60度等。

角度值可以通过数字键盘输入，也可以通过鼠标滚轮进行微调。

3. 设置长度：在输入角度值之后，需要设置角度线的长度。

同样可以通过数字键盘输入或鼠标滚轮进行微调。

4. 设置偏移：如果需要将角度线偏移当前图形的轮廓线或中心线，可以在输入长度值之后，输入偏移量。

偏移量可以通过数字键盘输入或通过鼠标滚轮进行微调。

5. 绘制角度线：在所有参数设置完毕后，单击鼠标右键或按下Esc键结束绘制。

三、角度线指令的参数设置1. 角度：设置角度线的角度值，范围为0-360度。

2. 长度：设置角度线的长度，可以输入具体的数值或通过鼠标滚轮进行微调。

3. 偏移：设置角度线相对于当前图形轮廓线的偏移量。

4. 增量偏移：设置角度线相对于上一个角度线的增量偏移量。

5. 圆弧曲线：如果选择该选项，角度线将会绘制成圆弧曲线，而不是直线。

6. 闭合路径：如果选择该选项，角度线将会绘制成封闭的图形轮廓，而不是开放的角度线。

四、使用技巧1. 在绘制角度线时，可以通过按住鼠标左键并拖动的方式，来调整角度线的方向和位置。

2. 在输入长度和偏移量时，可以通过按住鼠标滚轮并单击鼠标右键的方式，来微调数值大小。

3. 在绘制多个角度线时，可以先绘制第一个角度线，然后在上一个角度线上单击鼠标左键并拖动，来绘制下一个角度线。
