实用标准文档压缩空气基础知识温度露点及相对湿度状态及气量温度1、温度温度是指衡量某一物质在某一时间能量水平的方法。
（或更简单的说，某一事物有多少热或多少冷）。
温度范围是根据水的冰点和沸点。
在摄氏温度计上，水的冰点为零度，沸点为100度。
在华氏温度计上，水的冰点为32度，沸点为212度。
从华氏转换成摄氏：华氏=1.8摄氏＋32，摄氏=5/9（华氏-32）2、绝对温度这是用绝对零度作为基点来解释的温度。
基点零度为华氏零下459.67度或摄氏零下273.15度绝对零度是指从物质上除去所有的热量时所存在的温度或从理论上某一容积的气体缩到零时所存在的温度。
3、冷却温度差冷却温度差是确定冷却器的效率的术语。
因为冷却器不可能达到100％的效率，我们只能用冷却温差衡量冷却器的效率。
冷却温度差是进入冷却器的冷水或冷空气温度和压缩空气冷却后的温度之差。
4、中间冷却器中间冷却器是用于冷却多级压缩机中的级与级之间的压缩空气或气体使温度降低的器件。
中间冷却器通过降低进入下一级压缩空气温度达到降低压缩功率以有助于增加效率。
返回顶部露点和相对湿度1、露点和相对湿度就象晚上温度下降会产生露水一样，压缩空气系统内的温度下降也会产生水气。
露点就是当湿空气在水蒸气分压力不变的情况下冷却至饱和的温度。
这是为什么呢?含有水分的空气只能容纳一定量的水分。
如果通过压力或冷却使体积缩小，就没有足够的空气来容纳所有的水分，因此多于的水分析出成为冷凝水。
文案大全实用标准文档离开后冷却器的空气通常是完全饱和的。
分离器内的冷凝水就显示了这一点，因此空气温度有任何的降低，就会产生冷凝水。
设定的湿度可认为是湿空气所含水蒸气的重量，即：水蒸气重量和干燥空气重量之比。
相对湿度ψχ-湿度Psψ=-----------------=-----------χ0-饱和绝对湿度Pb当Ps=0, ψ=0时，称为干空气；Ps=Pb,ψ=1时，称为饱和空气。
绝对湿度——1M3湿空气所含水蒸气的重量。
压缩空气知识目录1.空气性质1.1 空气与压缩空气1.2 压力、流量和温度1.3 固体杂质1.4 水1.4.1 与水有关的概念1.4.2 压力露点与大气露点1.4.3 露点测量1.5 相关标准概述2.压缩空气干燥净化技术和设备2.1 概述2.1.1前言2.1.2 压缩空气干燥、净化原理简述2.1.3 干燥设备分类2.1.4 压缩空气干燥净化工艺选择原则2.1.5 压缩空气干燥净化设备布置2.2 过滤净化2.2.1 压缩空气中油的来源2.2.2 压缩空气中的固体颗粒来源2.2.3 压缩空气过滤器的分类2.2.4 纤维过滤器的工作原理2.2.5 凝聚式过滤器的工作特点2.2.6 英国dh公司OIL-X过滤器的特点及规格2.2.7 过滤器的应用2.3 冷冻干燥2.3.1 冷干机概述2.3.2 冷干机工作原理2.3.3 冷干机组成2.3.4 冷干机主要部件及其运行特点2.3.4.1 预冷器2.3.4.2 蒸发器2.3.4.3 气水分离器与自动排水器2.3.4.4 制冷压缩机2.3.4.5 冷凝器2.3.4.6 制冷量调节2.3.4.7 其他部件2.3.5 冷干机应用2.3.5.1 关于露点温度2.3.5.2 使用条件2.3.5.3 选型2.3.5.4 安装要求2.3.5.5 其他应用2.4 压缩空气吸附干燥技术与设备2.4.1 概述2.4.2 吸附工作原理2.4.2.1 吸附过程2.4.2.2 再生过程2.4.3 吸附剂2.4.3.1 硅胶2.4.3.2 活性氧化铝2.4.3.3 分子筛2.4.3.4 吸附剂比较2.4.4 吸干机结构及运行特点2.4.4.1 无热再生2.4.4.2 有热再生2.4.4.3 控制系统2.4.4.4 各种干燥机比较2.4.5 吸干机应用2.4.5.1 使用条件2.4.5.2 选型2.4.5.3 安装3.相关资料3.1 大气压下饱和湿空气含水量3.2 不同压力、温度下饱和湿空气含水量3.3 ISO8573.1-20013.4 常用单位换算1.空气性质1.1 空气与压缩空气在地球引力作用下，大量气体聚集在地球周围，形成数千公里的大气层。
第三课：压缩空气
1、空气和水、石块一样，都能占据空间，空气和水相比：
水能看得见、摸得着，比较重，是液态，水不易被压缩。
空气看不见，摸不着，比较轻，是气态，空气可以被压缩。
2、打气筒、喷水壶、射钉枪等都是利用了空气占据一定空间且容
易被压缩这一原理制成的。
3、在注射器注入10毫升的空气，一只手堵住注射器管口，一只手
用力压，发现活塞向下了，空气变成了6毫升左右，说明空气被（压缩）了。
4、在注射器注入10毫升的空气，一只手堵住注射器管口，一只手
用力向上拉，空气变成了20毫升，说明空气可以被膨胀扩张到容器中。
压缩空气净化系统技术问答汇编一、相关知识l一1什么叫饱和空气?答：在一定的温度和压力下，湿空气中水蒸气的含量(即水蒸气密度)是有一定限度的；在某一温度下所含水蒸气的量达到最大可能含量时，这时的湿空气叫饱和空气。
水蒸气未达最大可能含量时的湿气就叫未饱和空气。
l一2什么是大气压?什么是绝对压力?什么是表压力?答：包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B,直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS;用压力表、真空表、u形管等仪器测出来的压力叫“表压力”(又叫相对压力，)“表压力”以大气压为起点，符号为Pg。
三者之间的关系是：PABS=B+Pg ：压力的法定单位是帕(Pa)，大一些单位是兆帕(Mpa)1 MPa=106Pa ；1标准大气压=0．1013MPa在旧的单位制中，压力用kgf／cm2(公斤／平方厘米)作单位，1kd／cm2=0．098Mpa．1—3什么叫温度?常用温度单位有哪些?答：温度是物质分子热运动的统计平均值。
绝对温度：以气体分子停止运动时的最低极限温度为起点的温度，记为T。
单位为“开(开尔文)”，单位符号为K。
摄氏温度：以冰的融点为起点的温度，单位为“摄氏度”，单位符号为oC此外英美国家还经常用“华氏温度”，单位符号为F。
温度单位之间的换算关系是：T(K)=t(℃)+273．16 t(F)：1．8t(℃)+32l一4什么叫空气的湿度?湿度有几种?答：表示空气干湿程度的物理置叫“湿度”。
“含湿量”。
常用的湿度表示方法直：：绝对湿度”、“相对湿度”在标准状态下，lm3容积中湿空气含有水蒸气的重量称为“绝对湿度”，单位是g／m3。
绝对湿度只表明单位体积湿空气中。
含有多少水蒸气，而不能表示湿空气吸收水蒸气的能力，即不能表示湿空气的潮湿程度。
绝对湿度也就是湿空气中水蒸气的密度。
湿空气中实际所含的水蒸气量与同温度下最大可能含有水蒸气量的比值称为“相对湿度”，相对湿度φ在O一100％之间。
压缩空气基本理论知识压缩和压缩比1、压缩绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。
在一个完全隔热的气缸内上述过程可成为现实。
等温压缩是一种在压缩过程中气体保持温度不变的压缩过程。
2、压缩比：（R ）压缩比是指压缩机排气和进气的绝对压力之比。
例：在海平面时进气绝对压力为0.1 MPa ，排气压力为绝对压力0. 8MPa 。
则压缩比： R=81.08.012==P P 多级压缩的优点：（1）、节省压缩功；（2）、降低排气温度；（3）、提高容积系数；（4）、对活塞压缩机来说，降低气体对活塞的推力。
压缩介质为什么要用空气来作压缩介质？因为空气是可压缩、清晰透明的，并且输送方便（不凝结）、无害性、安全、取之不尽。
惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰性气体。
干氮和二氧化碳均为惰性气体。
空气的性质：干空气成分：氮气（N2） 氧气（O2） 二氧化碳（CO2）78.03% 20.93% 0.03%分子量：28.96比重：在0℃、760mmHg 柱时，r0=1.2931kg/m3比热：在25℃、1个大气压时，Cp=0.241大卡/kg －℃在t ℃、压力为H （mmhg ）时，空气的比重：rt=1.2931× t +273273× 760H kg/m 3 湿空气的比重，还应考虑饱和水蒸气分压力（0.378ψ，Pb ）。
压力1、压力这只是某一单位面积的力，如平方米上受1牛顿力度压力单位为1帕斯卡： 即：1Pa = 1N/m 21Kpa = 1,000 Pa = 0.01 kg/cm 21Mpa = 106Pa = 10 kg/ cm 22、绝对压力绝对压力是考虑到与完全真空或绝对零值相比，我们所居住的环境大气具有0.1Mpa 的绝对压力。
在海平面上，仪表压力加上0.1MPa 的大气压力可得出绝对压力。
高度越高大气压力就越低。
3、大气压力气压表是用于衡量大气的压力。
第六章压缩空气系统知识§1.供气方案的确定§2.用气量的确定§3.机型的选择及组合§4.储气罐容积的确定§5.压缩空气管道系统§6.典型的压缩空气系统布置§1.供气方案的确定当用户提出压缩空气需求对，作为一个有经验的压缩空气系统销售工程师，必须为用户提出供气方案的建议。
那么如何来确定压缩空气供气方案呢？根据工厂规模、用气点分布情况、供气压力等级以及要求供应的压缩空气品质等因素在经综合考虑和技术经济比较后确定。
一般有以下几种供气方案：a）设集中压缩空气站供气。
这种方案主要用于中小型工厂和用气较为集中的大型工厂。
b）设区域性压缩空气站供气。
在工厂规模较大，压缩空气用气量大且主要用户又较分散时，为减少管网的压力损耗和保证重点用气点的使用，常用此种方案。
对区域站房之间应有管道连通，以达到相互调节负荷，互为备用的目的。
C）就地供气方案。
当工厂用气量不大，用气点少而分散时，可考虑用小空压机机组就用气点附近安置。
d）集中与分散相结合的供气方案。
在某些大、中型工厂里，其主要压缩空气用气较集中，次要较分散。
特别是夜间用气较少，宜采用此方案。
e）当工厂需要供应不同压力的压缩空气时，而低压用气量又较大时，应考虑采用不同压力等级的供气系统，配置不同压力的空压机。
以减少降压引起的能量浪费，但供气压力等级一般不宜超过二种，以减少初期设备的投资。
f）当工厂有部分用气点需要供应较高品质的压缩空气时，可考虑单独用一台无油润滑式空压机。
也可以考虑用集中供出的压缩空气，将部分后处理设备处理后来供气，具体采用那种方法，应视具体用气量的大小和用气点的位置等，经综合经济比较后确定。
综上所述，供气方案的确定是一个需要综合考虑的问题，它涉及到用户初期的投资，生产工艺流程的管理，特别是对扩大生产而增加压缩空气用气量的用户，更要结合原有的压缩空气供气系统的布置。
这里有一点值得我们提醒用户的地方是：如果采用喷油螺杆式空气压缩机，它不需要专门的空压机基础和站房，也不需要象活塞式空压机一样，非要专职的操作人员在旁监视它，所以我们应尽量避免采用集中供气，输送很长的距离的习惯供气方案，以达到既节约能源和投资，又能确保供气要求的目的。
压缩空气基础知识温度露点及相对湿度状态及气量温度1、温度温度就是指衡量某一物质在某一时间能量水平得方法。
(或更简单得说,某一事物有多少热或多少冷)。
温度范围就是根据水得冰点与沸点。
在摄氏温度计上,水得冰点为零度,沸点为100度。
在华氏温度计上,水得冰点为32度,沸点为212度。
从华氏转换成摄氏:华氏=1、8摄氏＋32, 摄氏=5/9(华氏-32)2、绝对温度这就是用绝对零度作为基点来解释得温度。
基点零度为华氏零下459、67度或摄氏零下273、15度绝对零度就是指从物质上除去所有得热量时所存在得温度或从理论上某一容积得气体缩到零时所存在得温度。
3、冷却温度差冷却温度差就是确定冷却器得效率得术语。
因为冷却器不可能达到100％得效率,我们只能用冷却温差衡量冷却器得效率。
冷却温度差就是进入冷却器得冷水或冷空气温度与压缩空气冷却后得温度之差。
4、中间冷却器中间冷却器就是用于冷却多级压缩机中得级与级之间得压缩空气或气体使温度降低得器件。
中间冷却器通过降低进入下一级压缩空气温度达到降低压缩功率以有助于增加效率。
返回顶部露点与相对湿度1、露点与相对湿度就象晚上温度下降会产生露水一样,压缩空气系统内得温度下降也会产生水气。
露点就就是当湿空气在水蒸气分压力不变得情况下冷却至饱与得温度。
这就是为什么呢? 含有水分得空气只能容纳一定量得水分。
如果通过压力或冷却使体积缩小,就没有足够得空气来容纳所有得水分,因此多于得水分析出成为冷凝水。
离开后冷却器得空气通常就是完全饱与得。
分离器内得冷凝水就显示了这一点,因此空气温度有任何得降低,就会产生冷凝水。
设定得湿度可认为就是湿空气所含水蒸气得重量,即:水蒸气重量与干燥空气重量之比。
相对湿度ψχ-湿度 Psψ= ----------------- = -----------χ0-饱与绝对湿度 Pb当Ps=0, ψ=0时,称为干空气;Ps=Pb, ψ=1时,称为饱与空气。
绝对湿度——1M3湿空气所含水蒸气得重量。

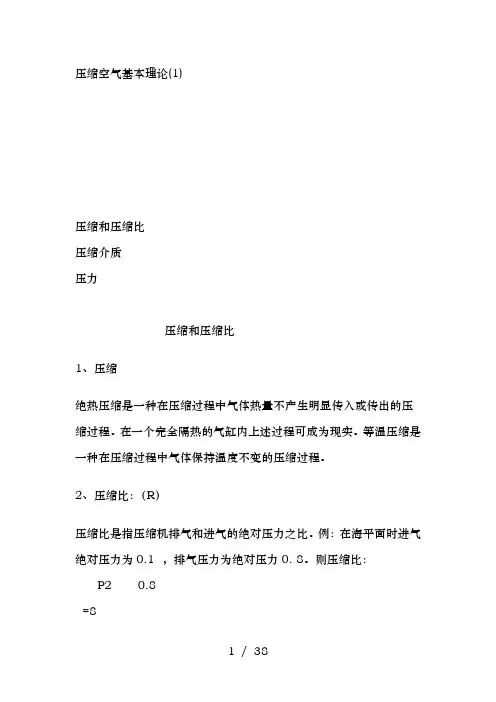

压缩空气基本理论(1)压缩和压缩比压缩介质压力压缩和压缩比1、压缩绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。
在一个完全隔热的气缸内上述过程可成为现实。
等温压缩是一种在压缩过程中气体保持温度不变的压缩过程。
2、压缩比：（R）压缩比是指压缩机排气和进气的绝对压力之比。
例：在海平面时进气绝对压力为0.1 ，排气压力为绝对压力0. 8。
则压缩比：P2 0.8=8P1 0.1多级压缩的优点：（1）、节省压缩功；（2）、降低排气温度；（3）、提高容积系数；（4）、对活塞压缩机来说，降低气体对活塞的推力。
返回顶部压缩介质为什么要用空气来作压缩介质？因为空气是可压缩、清晰透明的，并且输送方便（不凝结）、无害性、安全、取之不尽。
惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰性气体。
干氮和二氧化碳均为惰性气体。
空气的性质：干空气成分：氮气（N2）氧气（O2）二氧化碳（2）78.03% 20.93% 0.03%分子量：28.96比重：在0℃、760柱时，r0=1.29313比热：在25℃、1个大气压时，0.241大卡－℃在t℃、压力为H（）时，空气的比重：273 H1.2931×× 3273 760湿空气的比重，还应考虑饱和水蒸气分压力（0.378ψ，）。
返回顶部压力1、压力这只是某一单位面积的力，如平方米上受1牛顿力度压力单位为1帕斯卡：即：1 = 121 = 1,000 = 0.01 21 = 106 = 10 22、绝对压力绝对压力是考虑到与完全真空或绝对零值相比，我们所居住的环境大气具有0.1 的绝对压力。
在海平面上，仪表压力加上0.1的大气压力可得出绝对压力。
高度越高大气压力就越低。
3、大气压力气压表是用于衡量大气的压力。
当加上仪表压力上就可得出绝对压力。
绝对压力=压力计压力＋大气压力大气压力通常是以水银为单位，但是任何一个压力单位都能作出同样很好的解释：1个物理大气压力 = 760毫米汞柱 = 10.33米水柱=1.0332≌0.1.大气压同海拔高度的关系：H0 ×（1- ）5.25644300H——海拔高度，P0=大气压（0℃，760）4、压力单位换算：单位：，(2)10.006895,10.1,12=98.0660.098066≌0.1压缩空气基本理论(2)温度露点及相对湿度状态及气量温度1、温度温度是指衡量某一物质在某一时间能量水平的方法。
压缩空气基础知识1、什么是压缩空气？有那些特点？空气具有可压缩性，经空气压缩机做机械功使本身体积缩小，压力提高后的空气叫压缩空气。
压缩空气是一种重要的动力源，与其它能源比，它具有容易输送，使用方便，且压缩空气主要来自地面大气，取之容易，用之不尽。
2、什么是空气的标准状态？在温度20℃，相对温度65%时的空气状态叫空气的标准状态，在标准状态下，空气密度是1.2kg/m3（空压机排气量、干燥机、过滤器等后处理设备的处理量都是以空气标准状态下的流量来标注，单位记作Nm3/min。
3、温度温度：是表示是分子热运动的统计平均值。
绝对温度：以气体停止运动时的最低极限温度为起点的温度，记为T。
单位符号为K(开尔文)摄氏温度：以冰的融点为起点的温度，单位为℃“摄氏温度”。
西方国家是以“华氏温度”表示，单位符号为F。
温度单位之间的换算关系是：T(K)=t(℃)+273.16t(F)=1.8t(℃)+324、大气压力、绝对压力、表压力的含义大气压力：指地球表面的大气层对地球表面的物体所造成的的压力称为“大气压”符号为B，单位是帕(Pa)或是兆帕(Mpa).绝对压力：直接作用于容器或物体表面的压力称为“绝对压力”，符号为PABS。
表压力：用压力表、真空表、U形管等仪器测出来的压力叫“表压力”，表压力是以大气压力为起点，符号为Pg。
三者之间的关系：PABS=B+Pg 1标准大气压=0.01013Mpa1Kg/cm2 =14.2235Psi(磅／平方英寸)5、空气湿度的定义温度：表示空气干湿程度的物理量叫“湿度”。
常用的湿度表示方法有“相对湿度”和“绝对湿度”。
绝对湿度：1m3容积中湿空气含有水蒸汽的重量称为“绝对湿度”。
相对湿度：湿空气中实际所含的水蒸汽量与同温度下最大可能含有水蒸汽量的比值称为“相对湿度”。
6、什么是压力露点?湿空气被压缩后，水蒸气密度增加，温度也上升。
压缩空气冷却时，相对湿度便增加，当温度继续下降到相对湿度达100%时，便有水滴从压缩空气中析出，这时的温度就是压缩空气的压力露点温度。
压缩空⽓知识1.1 空⽓与压缩空⽓在地球引⼒作⽤下，⼤量⽓体聚集在地球周围，形成数千公⾥的⼤⽓层。
⽓体密度随离地⾯⾼度的增加⽽变得愈来愈稀薄。
探空⽕箭在3000公⾥⾼空仍发现有稀薄⼤⽓，有⼈认为，⼤⽓层的上界可能延伸到离地⾯6400公⾥左右。
地表⼤⽓平均压⼒为1个⼤⽓压，相当于每平⽅厘⽶地球表⾯包围1034g空⽓。
地球总表⾯积为510100934平⽅公⾥，所以⼤⽓总质量约为5.2×1015吨，差不多占地球总质量的百万分之⼀，⼤⽓随⾼度的增加⽽逐渐稀薄，50%的质量集中在30km以下的范围内。
⾼度100km以上的空⽓质量仅是整个⼤⽓圈质量的百万分之⼀。
地⾯的⼤⽓是多种⽓体的混合物，其中：氮78%、氧21%、氩0.93%、⼆氧化碳0.03%、氖0.0018%，此外还有其他惰性⽓体、臭氧、⽔⽓和尘埃等。
由于环境污染，⽬前空⽓还含有⼆氧化硫、氮氧化物、⼀氧化碳等有毒⽓体。
⼲空⽓的分⼦量为28.96，在0℃、760mmHg柱时的密度为1.293g/m3。
空⽓经过机械压缩以后就成了压缩空⽓，⽤作⽣产压缩空⽓的设备通常称为空⽓压缩机。
⼈类很早就懂得使⽤压缩空⽓，现在压缩空⽓已是⼈类⽣产、⽣活中⼀种不可缺少的动⼒。
随着现代⼯业的不断发展，对压缩空⽓质量的要求也越来越⾼，⽽且呈多样化。
现代产业对压缩空⽓的要求可分为以下⼏个⽅⾯：1）压⼒、流量的要求：任何需要压缩空⽓的场合对压缩空⽓的压⼒和流量都是有要求的。
⽬前最普遍的压⼒值在0.7MPa（g）左右。
在⼀些特殊场合如玻璃⾏业，对压缩空⽓的压⼒要求可能为0.2-0.4 MPa（g）左右；在某些军⼯企业，对压缩空⽓压⼒要求可能在⼏⼗MPa。
市场上有各种各样的空⽓压缩机可以来满⾜这些要求。
2）⼲燥度（即含⽔量或露点温度）的要求：不同的⼯艺对压缩空⽓露点温度要求也不同，如⽤作仪表⽅⾯的压缩空⽓压⼒露点⼀般要求在-40℃以下，⽽在半导体芯⽚⼚对压缩空⽓的压⼒露点可能要求在-70℃，但在多数场合，对压缩空⽓的露点温度要求在0℃以上就已⾜够。
压缩空气知识汇编设备管理部2016年4月27日目录9压缩空气知识1.空气性质空气与压缩空气？×1015吨，差不多占地球总质量的百万分之一，大气随高度的增加而逐渐稀薄，50%的质量集中在30km以下的范围内。
高度100km以上的空气质量仅是整个大气圈质量的百万分之一。
？地面的大气是多种气体的混合物，其中：氮78%、氧21%、氩%、二氧化碳%、氖%，此外还有其他惰性气体、臭氧、水气和尘埃等。
？由于环境污染，目前空气还含有二氧化硫、氮氧化物、一氧化碳等有毒气体。
？干空气的分子量为，在0℃、760mmHg柱时的密度为m3。
？空气经过机械压缩以后就成了压缩空气，用作生产压缩空气的设备通常称为空气压缩机。
人类很早就懂得使用压缩空气，现在压缩空气已是人类生产、生活中一种不可缺少的动力。
随着现代工业的不断发展，对压缩空气质量的要求也越来越高，而且呈多样化。
？现代产业对压缩空气的要求可分为以下几个方面：？1）压力、流量的要求：任何需要压缩空气的场合对压缩空气的压力和流量都是有要求的。
目前最普遍的压力值在（g）左右。
在一些特殊场合如玻璃行业，对压缩空气的压力要求可能为MPa（g）左右；在某些军工企业，对压缩空气压力要求可能在几十MPa。
市场上有各种各样的空气压缩机可以来满足这些要求。
？2）干燥度（即含水量或露点温度）的要求：不同的工艺对压缩空气露点温度要求也不同，如用作仪表方面的压缩空气压力露点一般要求在-40℃以下，而在半导体芯片厂对压缩空气的压力露点可能要求在-70℃，但在多数场合，对压缩空气的露点温度要求在0℃以上就已足够。
压缩空气的露点要求通常由干燥机来实现。
？3）清洁度的要求（相对比较复杂，包括：固体物、油雾、微生物、有害气体等）：由压缩空气过滤器来解决。
压力、流量与温度？压力、流量与温度是压缩空气的三个基本指标。
？由于地球引力的作用，地球表面的大气层对地球表面或表面物体所造成的压力称为“大气压”。
压缩空气净化系统知识一、相关知识1、什么叫空气?什么叫湿空气?地球周围的大气，我们习惯上称它作空气。
自然界中的空气是由多种气体(O2、 N2、C02等)混合而成的，水蒸气是其中的一种。
含有一定量水蒸气的空气叫湿空气，不含水蒸气的空气叫干空气。
我们周围的空气都是湿空气。
在一定海拔高度下，干空气的组成成分及比例基本稳定不变，它对整个湿空气的热工性能无特殊意义。
湿空气中的水蒸气含量虽然不大，但含量的变化对湿空气的物理性质影响很大。
水蒸气含量的多少决定了空气的干燥和潮湿程度。
冷干机的工作对象就是湿空气。
2、什么叫饱和空气?在一定的温度和压力下，湿空气中水蒸气的含量(即水蒸气密度)是有一定限度的；在某一温度下所含水蒸气的量达到最大可能含量时，这时的湿空气叫饱和空气。
水蒸气未达最大可能含量时的湿气就叫未饱和空气。
3、未饱和空气在什么条件下成为饱和空气?什么叫“结露"?在含水量不变的情况下，通过降低未饱和空气的温度可使之成为饱和空气。
未饱和空气在成为饱和空气的瞬间，湿空气中会有液态水珠凝结出来，这一现象称之为“结露”。
4、什么是大气压?什么是绝对压力?什么是表压力?包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B,直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS;用压力表、真空表、u形管等仪器测出来的压力叫“表压力”(又叫相对压力，)“表压力”以大气压为起点，符号为Pg。
三者之间的关系是：PABS=B+Pg ：压力的法定单位是帕(Pa)，大一些单位是兆帕(Mpa)1MPa=106Pa；1标准大气压=0.1013MPa在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1kd/cm2=0．098Mpa。
5、什么叫温度?常用温度单位有哪些?温度是物质分子热运动的统计平均值。
绝对温度：以气体分子停止运动时的最低极限温度为起点的温度，记为T。
压缩空气知识(总84页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除压缩空气知识汇编设备管理部2016年4月27日目录1.空气性质 01.1 空气与压缩空气 01.2 压力、流量与温度 (1)1.3 固体杂质 (4)1.4 水 (18)1.4.1 与水有关的概念 (4)1.4.2 露点温度的测量 (10)1.5 压缩空气的质量标准 (11)2.压缩空气干燥净化技术与设备 (14)2.1概述 (14)2.1.1 前言 (14)2.1.2 压缩空气的干燥、净化原理简述 (14)2.1.3 干燥净化设备的分类 (16)2.1.4 压缩空气干燥净化工艺选择原则 (18)2.1.4.1 压缩空气干燥工艺 (18)2.1.4.2 压缩空气干燥工艺的选择原则 (18)2.1.4.3 压缩空气净化工艺及选择 (18)2.1.5 干燥净化设备的布置 (18)2.1.5.1 布置原则 (18)2.1.5.2 布置形式 (21)2.2 过滤净化 (23)2.2.1 压缩空气中油的来源 (24)2.2.2 压缩空气中的固体颗粒来源 (26)2.2.3 压缩空气过滤器的分类 (27)2.2.4纤维过滤器的工作原理 (21)2.2.4.1 纤维过滤器滤芯的典型组成 (28)2.2.4.2 纤维过滤器的工作原理 (28)2.2.5 纤维过滤器的工作特点 (32)2.2.6 英国dh公司OIL-XPLUS过滤器的特点及规格 (34)2.2.6.1 OIL-XPLUS过滤器滤芯的特点 (34)2.2.6.2 OIL-XPLUS壳体的人性化设计 (35)2.2.6.3 OIL-XPLUS过滤器壳体的防腐性能 (27)2.2.6.4 OIL-XPLUS过滤器过滤等级划分 (36)2.2.7 过滤器的应用 (27)2.2.7.1 不同等级的过滤器的适用场合 (27)2.2.7.2 过滤器的配套 (28)2.2.7.3 过滤器滤芯的更换周期 (28)2.2.7.4 过滤器安装应注意事项 (29)2.2.7.5 过滤器的配件 (29)2.3 冷冻干燥 (38)2.3.1 冷干机概述（分类及技术参数） (39)2.3.2 冷干机工作原理 (41)2.3.3 冷干机的组成 (43)2.3.4 冷干机主要部件及其运行特点 (33)2.3.4.1 预冷器 (44)2.3.4.2 蒸发器 (45)2.3.4.3 气水分离器和自动排水器 (46)2.3.4.4 制冷压缩机 (52)2.3.4.5 冷凝器 (53)2.3.4.6 蒸发器制冷量的调节——露点温度的稳定手段 (40)2.3.4.7 其他部件 (54)2.3.5 冷干机应用 (55)2.3.5.1 关于冷干机的露点温度 (55)2.3.5.2 冷干机使用条件 (57)2.3.5.3 冷干机的选型 (58)2.3.5.4 冷干机安装要求 (60)2.3.5.5 冷干机的其他应用 (60)2.4 压缩空气吸附干燥技术与设备 (61)2.4.1 概述 (61)2.4.2 吸附工作原理 (61)2.4.2.1 吸附过程 (61)2.4.2.2 再生过程 (63)2.4.3 吸附剂 (65)2.4.3.1 硅胶 (67)2.4.3.2 活性氧化铝 (67)2.4.4.3 控制系统 (68)2.4.3.4 吸附剂比较 (69)2.4.4 吸干机结构及运行特点 (71)2.4.4.1 无热再生 (74)2.4.4.2 有热再生 (81)2.4.4.3 各种干燥机比较 (89)2.4.5 吸干机应用 (90)2.4.5.1 使用条件 (90)2.4.5.2 选型 (94)2.4.5.3 安装 (94)3.相关资料 (95)3.1 0.101325MPa（a）压力下饱和湿空气含水量（供参考） (95)3.2 不同压力、温度下饱和湿空气含水量（g/kg干空气）（供参考） (96)3.3 ISO8573.1 压缩空气第一部分污染物和净化等级（节选 (98)压缩空气知识1.空气性质1.1 空气与压缩空气在地球引力作用下，大量气体聚集在地球周围，形成数千公里的大气层。
压缩空气基本理论知识压缩和压缩比1、压缩绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。
在一个完全隔热的气缸上述过程可成为现实。
等温压缩是一种在压缩过程中气体保持温度不变的压缩过程。
2、压缩比：（R ）压缩比是指压缩机排气和进气的绝对压力之比。
例：在海平面时进气绝对压力为0.1 MPa ，排气压力为绝对压力0. 8MPa 。
则压缩比： R=81.08.012==P P 多级压缩的优点：（1）、节省压缩功；（2）、降低排气温度；（3）、提高容积系数；（4）、对活塞压缩机来说，降低气体对活塞的推力。
压缩介质为什么要用空气来作压缩介质？因为空气是可压缩、清晰透明的，并且输送方便（不凝结）、无害性、安全、取之不尽。
惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰性气体。
干氮和二氧化碳均为惰性气体。
空气的性质：干空气成分：氮气（N2） 氧气（O2） 二氧化碳（CO2）78.03% 20.93% 0.03%分子量：28.96比重：在0℃、760mmHg 柱时，r0=1.2931kg/m3比热：在25℃、1个大气压时，Cp=0.241大卡/kg －℃在t℃、压力为H （mmhg ）时，空气的比重：rt=1.2931× t +273273× 760H kg/m 3 湿空气的比重，还应考虑饱和水蒸气分压力（0.378ψ，Pb ）。
压力1、压力这只是某一单位面积的力，如平方米上受1牛顿力度压力单位为1帕斯卡：即：1Pa = 1N/m 21Kpa = 1,000 Pa = 0.01 kg/cm 21Mpa = 106Pa = 10 kg/ cm 22、绝对压力绝对压力是考虑到与完全真空或绝对零值相比，我们所居住的环境大气具有0.1Mpa 的绝对压力。
在海平面上，仪表压力加上0.1MPa 的大气压力可得出绝对压力。
高度越高大气压力就越低。
3、大气压力气压表是用于衡量大气的压力。
当加上仪表压力上就可得出绝对压力。
绝对压力=压力计压力＋大气压力大气压力通常是以水银MM 为单位，但是任何一个压力单位都能作出同样很好的解释：1个物理大气压力 = 760毫米汞柱 = 10.33米水柱 =1.033kgf/cm2≌0.1MPa. 大气压同海拔高度的关系：P=P 0 ×（1- 44300H ）5.256 mmHg H ——海拔高度，P 0=大气压（0℃，760mmHg ）4、压力单位换算：单位： MPa ，Psi(bf/in 2)1Psi=0.006895MPa,1bar=0.1MPa,1kgf/cm2=98.066KPa=0.098066MPa ≌0.1Mpa温度1、温度温度是指衡量某一物质在某一时间能量水平的方法。
（或更简单的说，某一事物有多少热或多少冷）。
温度围是根据水的冰点和沸点。
在摄氏温度计上，水的冰点为零度，沸点为100度。
在华氏温度计上，水的冰点为32度，沸点为212度。
从华氏转换成摄氏：华氏=1.8摄氏＋32， 摄氏=5/9（华氏-32）2、绝对温度这是用绝对零度作为基点来解释的温度。
基点零度为华氏零下459.67度或摄氏零下273.15度绝对零度是指从物质上除去所有的热量时所存在的温度或从理论上某一容积的气体缩到零时所存在的温度。
3、冷却温度差冷却温度差是确定冷却器的效率的术语。
因为冷却器不可能达到100％的效率，我们只能用冷却温差衡量冷却器的效率。
冷却温度差是进入冷却器的冷水或冷空气温度和压缩空气冷却后的温度之差。
4、中间冷却器中间冷却器是用于冷却多级压缩机中的级与级之间的压缩空气或气体使温度降低的器件。
中间冷却器通过降低进入下一级压缩空气温度达到降低压缩功率以有助于增加效率。
露点和相对湿度1、露点和相对湿度就象晚上温度下降会产生露水一样，压缩空气系统的温度下降也会产生水气。
露点就是当湿空气在水蒸气分压力不变的情况下冷却至饱和的温度。
这是为什么呢? 含有水分的空气只能容纳一定量的水分。
如果通过压力或冷却使体积缩小，就没有足够的空气来容纳所有的水分，因此多于的水分析出成为冷凝水。
离开后冷却器的空气通常是完全饱和的。
分离器的冷凝水就显示了这一点，因此空气温度有任何的降低，就会产生冷凝水。
设定的湿度可认为是湿空气所含水蒸气的重量，即：水蒸气重量和干燥空气重量之比。
相对湿度ψχ-湿度 Psψ= ---------------------- = -----------χ0-饱和绝对湿度 Pb当Ps=0, ψ=0时，称为干空气；Ps=Pb, ψ=1时，称为饱和空气。
绝对湿度——1M3湿空气所含水蒸气的重量。
χ= 干空气重量—水蒸气重量—V Gs 含湿量= 干空气重量水蒸气重量 2、饱和空气当没有再多的水气能容纳在空气中时，就产生了空气的饱和，任何加压或降温均会导致冷凝水的析出。
3、水气分离器水气分离器是用于收集和除去在冷却过程中从空气或气体中冷凝出来水的器件。
储气筒是用于储存压缩机排放出来的压缩空气和气体的容器。
储气筒有利于消除排气管路中的脉冲，并在需求量大于压缩机的能力时，可起储存和补充提供压缩空气的作用。
4、干燥机干燥机是用于干燥空气的装置。
用我们的术语，就是用其干燥的压缩空气。
离开后冷却器的空气通常是完全饱和的，就是说任何降温都会产生冷凝水。
冷冻式干燥机是通过降低压缩空气的温度，析去水分，然后将空气再加热到接近原来的温度。
再生式干燥机是使空气通过含有化学物质的过滤器以析出水分。
这种装置比冷冻式装置更能吸附水气。
状态及气量1、标准状态标准状态的定义是：空气吸入压力为0.1MPa ，温度为15.6℃（国行业定义是0℃）的状态下提供给用户系统的空气的容积。
如果需要用标准状态，来反映考虑实际的操作条件，诸如海拔高度、温度和相对湿度则将应实际吸入状态转换成标准状态。
2、常态空气规定压力为0.1MPa、温度为20℃、相对湿度为36％状态下的空气为常态空气。
常态空气与标准空气不同在于温度并含有水分。
当空气中有水气，一旦把水气分离掉，气量将有所降低。
3、吸入状态压缩机进口状态下的空气。
4、海拔高度按海平面垂直向上衡量，海拔只不过是指海平面以上的高度。
海拔在压缩机工程方面占有重要因素，因为在海拔高度越高,空气变得越稀薄，绝对压力变得越低。
既然在海拔上的空气比较稀薄，那么电动机的冷却效果就比较差，这使得标准电动机只能局限在一定的海拔高度运行。
EP200 标准机组的最大容许运行海拔高度为2286米。
5、影响排气量的因素：Pj、Tj、海拔高度、n、V余、泄漏等。
6、海拔高度对压缩机的影响：（1）、海拔越高，空气越稀薄，绝压越低，压比越高，Nd越大；（2）、海拔越高，冷却效果越差，电机温升越大；（3）、海拔越高，空气越稀薄，柴油机的油气比越大，N越小。
7、容积流量容积流量是指在单位时间压缩机吸入标准状态下空气的流量。
用单位：M3/min (立方米/分)表示。
标方用N M3/min表示。
1CFM=0.02832 M3/min, 或者 1 M3/min=35.311CFM,S--标准状态，A--实际状态8、余隙容积余隙容积是指正排量容积式（往复或螺杆）压缩机冲程终端留下的容积，此容积的压缩空气经膨胀后返回到吸入口，并对容积系数产生巨大的影响。
9、负载系数负载系数是指某一段时间压缩机的平均输出与压缩机的最大额定输出之比。
不明智的做法就是卖给用户的压缩机，正好满足用户的最大的需求，增加一个或几个工具或有泄漏会导致工厂的压力下降。
为了避免这种情况，英格索兰多年来一直建议采用负载系数：取用户系统所需气量的极大值，并除以0.9或0.8的负载系数。
(或任何用户认为是个安全系数)这种综合气量选择能顾及未预计到的空气需量的增加。
无需额外的资本的投入，就可做一些小型的扩建。
10、气量测试（1）、往复式压缩机气缸容积压缩机气缸的容积是指活塞移动的容积减去活塞杆占有的体积。
通常是用每分钟立方米来表示。
多级压缩机的容积只是第一级压缩的容积，因为逐一通过所有级的气体都来源于第一级。
（2）、测试低压喷嘴测试是一种精确衡量压缩机所提供空气的方法。
这一方法得到压缩空气和气体学会的认可，还为ASME能源测试代号委员会所接受。
ASME PTC-9中有关采用低压喷嘴测试往复式压缩机的描述。
ASME PTC-10中有有关采用低压喷嘴测试动力式压缩机的描述。
功率及比功率(能耗比、容积比能)1、压缩机效率容积效率是压缩机的实际气量和理论气量容积之比，用百分比表示。
压缩效率是压缩给定量气体实际所需的功率与理论功率之比。
理论功率可按等温工况或绝热工况来计算。
相应的压缩效率可用百分比来确定和表示。
就蒸汽驱动或燃机驱动的压缩机而言，机械效率是指压缩机的指示功分马力和在轴上的制动分马力之比。
就电动机驱动的压缩机而言，机械效率是指压缩气缸的指示功率同压缩机的轴功率之比。
用百分比来表示。
2、总体效率总体效率是压缩机的压缩效率和机械效率的总和。
压缩机轴功率（制动功率）包括：气体压缩功—指示功，摩擦功机械效率ηm=NadNi粗算：Nad=1.634PjVm(k/k-1)[ε(k-1/k)-1] KwN电机=N轴/η传，η传（皮带：0.92～0.98,齿轮：0.97～0.99）螺杆压缩机中，风冷压缩机的轴功率要加上风扇电机的功率。
3、容积比能容积比能是指压缩机在单位时间吸入单位气量所消耗的功率，通常用Kw/M3/min表示，在相同的排气压力下容积比能越小。
即耗功少。
该压缩机效率就是压缩机的真实效率的衡量。
比功率：规定工况：Pj=1bar(A),tj=20℃,ψ=0, t水=15℃Pc =7bar(表)，水量≤2.5L/M3功率是单位时间所做的功，诸如马力(千瓦)被定为76Kg-m/小时功率是能源的转换中衡量的指标。
为了得到功率的成本，我们也必须包括时间，例如：耗费金钱不是千瓦而是千瓦小时。
取马力并把其转换成耗费用户的成本，我们要用以下的公式：年成本=电机效率功率成本年运行小时（转换为千瓦）电机制动马力⨯⨯⨯746.0噪音和声音评估噪音被认为是令人讨厌或干扰的声音。
用户完全愿意整夜坐在迪斯科舞厅，边抽烟边欣赏高达95分贝的迪斯科音乐，但是不可思议的是他竟无法容忍第二天早上的65分贝的复印机噪音。
用户喜欢迪斯科的噪音而不喜欢复印机的噪音。
典型的鸡尾酒会噪音值为90分贝，摇滚乐队的噪音为100到138分贝之间。
那么什么是分贝呢？分贝的定义可以解释为对两种能量比值的对数（以10为底）后乘以10。
dB= 12log10W W 增加10分贝表示能量的增加10:1，增加20分贝表示能量增加100:1，增加30分贝则增加1000:1。
对我们的应用来说，我们是讨论声功率级-设定的W1参照值为10-12，其公式就变成了：PWL(dB)=10log W/10-12例如，如果我们有一个声源，发出一个10-5瓦特的功率级，那声功率是： PWL= dB 701010log 10512＝-- 当耳朵背对着噪音，人们发现耳朵就自动地“听不到”低频的噪声，非常类似下面的“A”级网络。
