光学薄膜基础知识介绍光学薄膜是一种具有特定光学性质的薄膜材料,通常由多个不同折射率的材料层次交替排列组成。
它以其特殊的折射、反射、透射等光学性质,在光学领域中得到广泛应用。
下面将介绍光学薄膜的基础知识。
一、光学薄膜的分类1.反射膜:反射膜是一种具有高反射特性的光学薄膜,适用于折射率较高的材料上,如金属、半导体、绝缘体等。
2.透射膜:透射膜是一种具有高透射特性的光学薄膜,适用于折射率较低的材料上,如玻璃、塑料等。
二、光学薄膜的制备方法1.蒸镀法:蒸镀法是最常用的制备光学薄膜的方法之一、它通过将所需材料加热至一定温度,使其蒸发或升华,并在基板上形成薄膜。
2.溅射法:溅射法是另一种常用的光学薄膜制备方法。
它通过在真空环境中,使用离子束或电子束激活靶材料,并将其溅射到基板上形成薄膜。
3.化学气相沉积法:化学气相沉积法是一种以气体化学反应为基础的制备光学薄膜的方法。
它通过将反应气体通入反应室中,在基板表面沉积出所需的材料薄膜。
三、光学薄膜的性质和应用1.折射率:光学薄膜的折射率是指光线在薄膜中传播时的折射程度,决定了光的传播速度和路径。
根据折射率的不同,可以制备出不同属性的光学薄膜,如透明薄膜、反射薄膜等。
2.反射率:光学薄膜的反射率是指光线在薄膜表面发生反射的程度,决定了光的反射效果。
反射薄膜广泛应用于光学镜片、反光镜、光器件等领域。
3.透射率:光学薄膜的透射率是指光线透过薄膜并达到基板的程度,决定了光的透射效果。
透射薄膜常用于光学滤波器、镜片涂层、光学器件等领域。
四、光学薄膜的设计与优化光学薄膜的设计与优化是制备高性能光学薄膜的关键。
根据所需的光学性质,可以通过调节不同层次的材料及其厚度,来达到特定的光学效果。
常用的设计方法包括正向设计、反向设计、全息设计等。
通过有效的设计与优化,可以实现特定波长的高反射、高透射、全反射等特性,满足不同光学器件的需求。
总结:光学薄膜是一种具有特殊光学性质的材料,广泛应用于光学领域中。

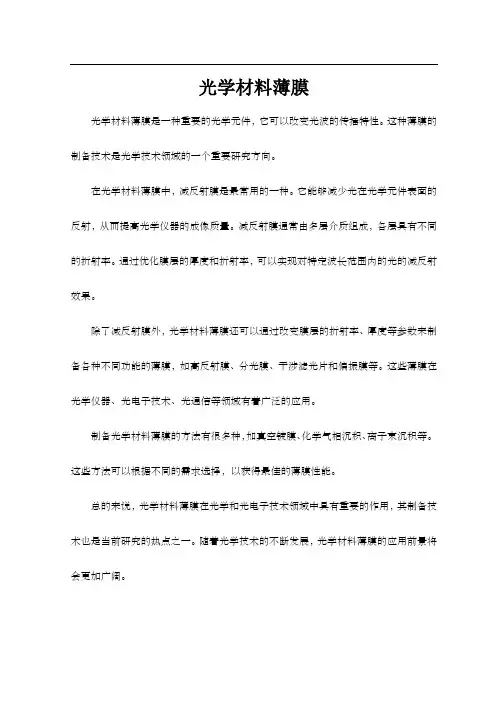

光学材料薄膜
光学材料薄膜是一种重要的光学元件,它可以改变光波的传播特性。
这种薄膜的制备技术是光学技术领域的一个重要研究方向。
在光学材料薄膜中,减反射膜是最常用的一种。
它能够减少光在光学元件表面的反射,从而提高光学仪器的成像质量。
减反射膜通常由多层介质组成,各层具有不同的折射率。
通过优化膜层的厚度和折射率,可以实现对特定波长范围内的光的减反射效果。
除了减反射膜外,光学材料薄膜还可以通过改变膜层的折射率、厚度等参数来制备各种不同功能的薄膜,如高反射膜、分光膜、干涉滤光片和偏振膜等。
这些薄膜在光学仪器、光电子技术、光通信等领域有着广泛的应用。
制备光学材料薄膜的方法有很多种,如真空镀膜、化学气相沉积、离子束沉积等。
这些方法可以根据不同的需求选择,以获得最佳的薄膜性能。
总的来说,光学材料薄膜在光学和光电子技术领域中具有重要的作用,其制备技术也是当前研究的热点之一。
随着光学技术的不断发展,光学材料薄膜的应用前景将会更加广阔。

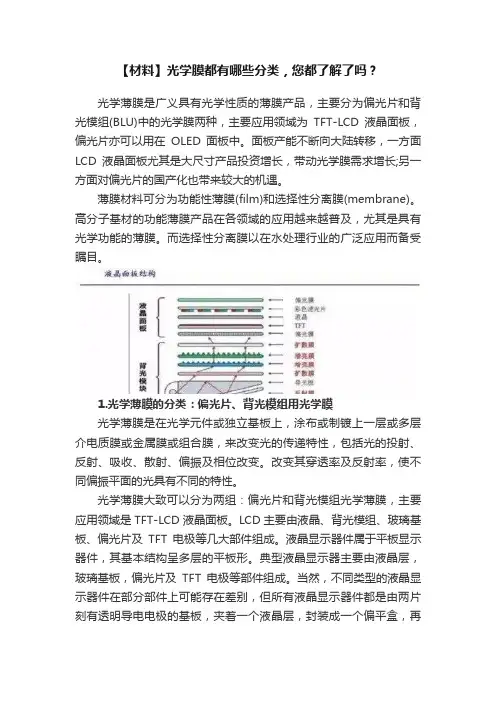

【材料】光学膜都有哪些分类,您都了解了吗?光学薄膜是广义具有光学性质的薄膜产品,主要分为偏光片和背光模组(BLU)中的光学膜两种,主要应用领域为TFT-LCD液晶面板,偏光片亦可以用在OLED面板中。
面板产能不断向大陆转移,一方面LCD液晶面板尤其是大尺寸产品投资增长,带动光学膜需求增长;另一方面对偏光片的国产化也带来较大的机遇。
薄膜材料可分为功能性薄膜(film)和选择性分离膜(membrane)。
高分子基材的功能薄膜产品在各领域的应用越来越普及,尤其是具有光学功能的薄膜。
而选择性分离膜以在水处理行业的广泛应用而备受瞩目。
1.光学薄膜的分类:偏光片、背光模组用光学膜光学薄膜是在光学元件或独立基板上,涂布或制镀上一层或多层介电质膜或金属膜或组合膜,来改变光的传递特性,包括光的投射、反射、吸收、散射、偏振及相位改变。
改变其穿透率及反射率,使不同偏振平面的光具有不同的特性。
光学薄膜大致可以分为两组:偏光片和背光模组光学薄膜,主要应用领域是TFT-LCD液晶面板。
LCD主要由液晶、背光模组、玻璃基板、偏光片及TFT电极等几大部件组成。
液晶显示器件属于平板显示器件,其基本结构呈多层的平板形。
典型液晶显示器主要由液晶层,玻璃基板,偏光片及TFT电极等部件组成。
当然,不同类型的液晶显示器件在部分部件上可能存在差别,但所有液晶显示器件都是由两片刻有透明导电电极的基板,夹着一个液晶层,封装成一个偏平盒,再在外表面贴装上偏光片的三层结构构成。
其中,背光模组光学薄膜大致包含反射膜、扩散膜、普通棱镜片、多功能棱镜片、微透镜膜、反射偏光增亮膜等六种。
对LCD面板成本进行拆分可以看出,物料成本占到LCD总制造成本的70%以上,折旧成本占11%,人力成本、间接成本、销售管理成本各占5-6%。
物料成本中背光模组占比最高为18.2%,彩色滤光片占14.7%,偏光片占9.5%,玻璃基板占8.9%。
背光模组中增亮膜、扩散膜和反射膜的成本占比分别为32%、7%、2%,合计占比达41%。
光学薄膜分类
光学薄膜可分为以下几种类型:
1.反射膜:用于反射光,常用反射材料有金属(如银、铝)和金属氧化物(如二氧化钛、二氧化硅)。
2.抗反射膜:用于减少反射和提高透过率,通常使用多层膜结构,常用材料有氟化物、氧化物和硫化物等。
3.过滤膜:用于选择性地过滤掉特定波长或波段的光,常用材料有二氧化硅、氧化铟和氧化镉等。
4.偏振膜:用于控制光的偏振方向,常用材料有二氧化硅、氧化铝和聚合物等。
5.激光膜:用于激光器的输入输出端面和增益介质内部,以控制激光的传输和放大,常用材料有氧化铟、氮化硅和钛酸锶等。
6.去膜:用于去除金属或其他材料表面的薄膜,常用材料有氢氟酸和氧化铜等。

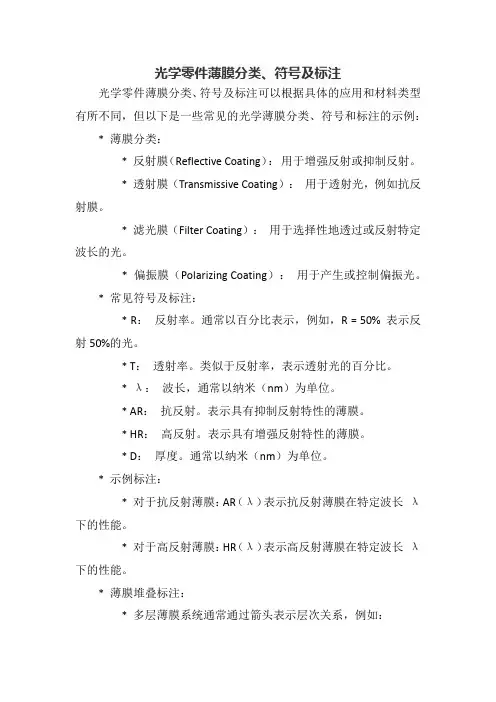

光学零件薄膜分类、符号及标注光学零件薄膜分类、符号及标注可以根据具体的应用和材料类型有所不同,但以下是一些常见的光学薄膜分类、符号和标注的示例:* 薄膜分类:* 反射膜(Reflective Coating):用于增强反射或抑制反射。
* 透射膜(Transmissive Coating):用于透射光,例如抗反射膜。
* 滤光膜(Filter Coating):用于选择性地透过或反射特定波长的光。
* 偏振膜(Polarizing Coating):用于产生或控制偏振光。
* 常见符号及标注:* R:反射率。
通常以百分比表示,例如,R = 50% 表示反射50%的光。
* T:透射率。
类似于反射率,表示透射光的百分比。
* λ:波长,通常以纳米(nm)为单位。
* AR:抗反射。
表示具有抑制反射特性的薄膜。
* HR:高反射。
表示具有增强反射特性的薄膜。
* D:厚度。
通常以纳米(nm)为单位。
* 示例标注:* 对于抗反射薄膜:AR(λ)表示抗反射薄膜在特定波长λ下的性能。
* 对于高反射薄膜:HR(λ)表示高反射薄膜在特定波长λ下的性能。
* 薄膜堆叠标注:* 多层薄膜系统通常通过箭头表示层次关系,例如:* Substrate →AR Coating →High Reflective Coating →Protective Layer* 这表示在基底上首先有抗反射涂层,然后是高反射涂层,最后是保护层。
请注意,具体的标注和符号可能会根据制造商、行业标准和具体的应用而有所不同。
在实际应用中,最好参考相关的技术文档和标准以确保正确理解和使用标注。
