CAD图纸尺寸 加长标准

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

CAD图纸尺寸加长标准在工程设计和制图领域，CAD 图纸的尺寸标准是至关重要的。

除了常见的标准尺寸外，有时候由于特殊的设计需求，还会涉及到图纸的加长。

了解 CAD 图纸尺寸的加长标准对于确保设计的准确性、规范性以及可操作性具有重要意义。

首先，我们来了解一下常见的 CAD 图纸标准尺寸。

在国际上，通常采用的标准纸张尺寸有 A0、A1、A2、A3 和 A4 等。

A0 尺寸为841mm×1189mm，A1 是 A0 的一半，即 594mm×841mm，A2 是 A1 的一半，以此类推。

这些标准尺寸在大多数的工程设计和绘图中能够满足基本需求。

然而，在某些情况下，标准尺寸的图纸可能无法完整地呈现设计内容，这时就需要对图纸进行加长。

CAD 图纸的加长标准并非随意而定，而是有一定的规范和原则。

加长的原则主要包括以下几点：其一，加长后的图纸长边长度应保持整数倍增加。

比如，A0 图纸长边可以按照 1/4 的倍数进行加长，即增加的长度为 210mm 的整数倍。

其二，加长后的图纸短边长度不变。

这样可以保证图纸比例的一致性，便于阅读和理解。

其三，加长的数量应根据实际需要合理确定，避免过度加长造成使用和保存的不便。

在实际应用中，加长图纸尺寸的确定需要综合考虑多个因素。

比如，设计对象的复杂程度、所需表达的细节数量、打印设备的限制等。

如果设计对象非常复杂，包含大量的部件和细节，可能需要较大幅度的加长才能清晰地展示所有信息。

而打印设备的纸张尺寸限制也会影响加长的程度，需要确保加长后的图纸能够在可用的打印设备上顺利打印输出。

另外，对于 CAD 图纸的加长，还需要注意标注和说明。

在图纸上应明确标注出加长的尺寸和比例，以便于他人能够准确理解图纸的规格。

同时，在图纸的标题栏中，也需要详细记录有关加长的信息，包括加长的原因、方向和尺寸等。

在 CAD 软件中进行图纸加长的操作相对较为简便。

大多数主流的CAD 软件都提供了相应的功能和设置选项。

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

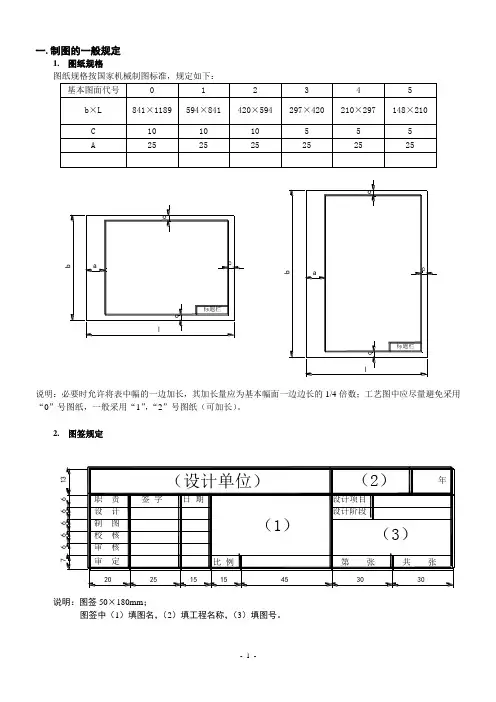

一.制图的一般规定1.图纸规格图纸规格按国家机械制图标准，规定如下：说明：必要时允许将表中幅的一边加长，其加长量应为基本幅面一边边长的1/4倍数；工艺图中应尽量避免采用“0”号图纸，一般采用“1”，“2”号图纸（可加长）。

2.图签规定说明：图签50×180mm；图签中（1）填图名，（2）填工程名称，（3）填图号。

3.图面线条的规定见表格。

二.带控制点工艺流程图的绘制1.图面一般采用1号图，按车间或工段绘制，必要时可加长，加长时按长边的1/4倍数进行。

2.比例设备可采用1：100（1：50），整个图面可不按比例。

3.基本内容1）工艺过程的全部设备。

2）全部物料管道及其阀门，重要的管件如过滤器、阻火器等。

3）辅助管道、公用工程管道，除表示出阀门和管件外，只需标出与设备衔接部分（不必绘总管）。

4）全部控制点符合，调节系统，联锁系统。

4.设备位号的编制带控制点工艺流程图上的设备必须标注设备位号和名称。

其他所有图纸和表格上的设备位号和名称必须与流程图保持一致。

设备的位号编制如下：设备分类号车间代号，由指标教师给出工段（主项）代号，由指标教师给出设备顺序号，取两位数字，如01，02，11，12相同设备的尾号，大写英文字母A、B、C，如P－101A，T－X X XX A（0.9mm）X X 塔设备名称设备分类号5.工艺设备的表示1）一般工艺设备以图例为基础按1：100比例绘制，对于过小或过大的设备或机器可适当放大或缩小，在绘制的工艺设备上方或下方标注设备位号或名称，建议静设备标注在上方，动设备标注在下方。

若设备重叠，反映不清楚，可在设备旁，加注设备位号。

2）设备高度的位置，应按设备布置图上的楼层绘制。

3）对塔类设备（板式塔）应注明塔板数和进出物料的塔板数。

4）设备上支撑件（如支座、裙座、支耳）可不画出，但连接在设备上的仪表控制点，取样阀门需标出。

5）对于技术改造或扩建项目，原有设备和管线需要表示时，用点划线表示。
