C

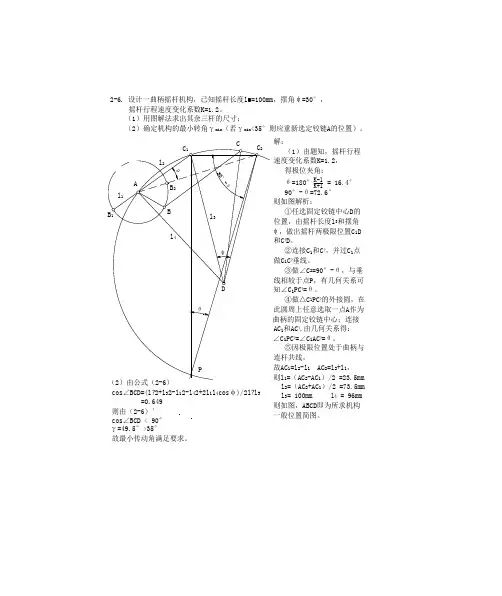

2-6. 设计一曲柄摇杆机构，已知摇杆长度l =100mm，摆角ψ=30°， 摇杆行程速度变化系数K=1.2。

（1）用图解法求出其余三杆的尺寸；
（2）确定机构的最小转角γmin （若γmin <35°则应重新选定铰链A的位置）。

解：
（1）由题知，摇杆行程速度变化系数K=1.2， 得极位夹角：
θ=180°K-1K+1 = 16.4° 90°-θ=72.6°则如图解析：
①任选固定铰链中心D的位置，由摇杆长度l 3和摆角ψ，做出摇杆两极限位置C 1D 和C ?D。

②连接C 1和C ?，并过C 1点做C 1C ?垂线。

③做∠C 2=90°-θ，与垂线相较于点P，有几何关系可知∠C 1PC ?=θ。

④做△C 1PC ?的外接圆，在此圆周上任意选取一点A作为曲柄的固定铰链中心；连接AC 1和AC ?,由几何关系得：∠C 1PC ?=∠C 1AC ?=θ。

⑤因极限位置处于曲柄与连杆共线，
故A C 1=l 2-l 1 AC 2=l 2+l 1，则l 1=（AC 2-AC 1）/2 =23.5mm l 2=（AC 2+AC 1）/2 =73.5mm l 3= 100mm l 4 = 96mm 则如图，ABCD即为所求机构一般位置简图。

cos∠BCD=(l ?2+l 32-l 12-l 42+2l 1l 4cos φ)/2l ?l 3 =0.649则由（2-6）′cos∠BCD < 90°γ=49.5°>35°
故最小传动角满足要求。

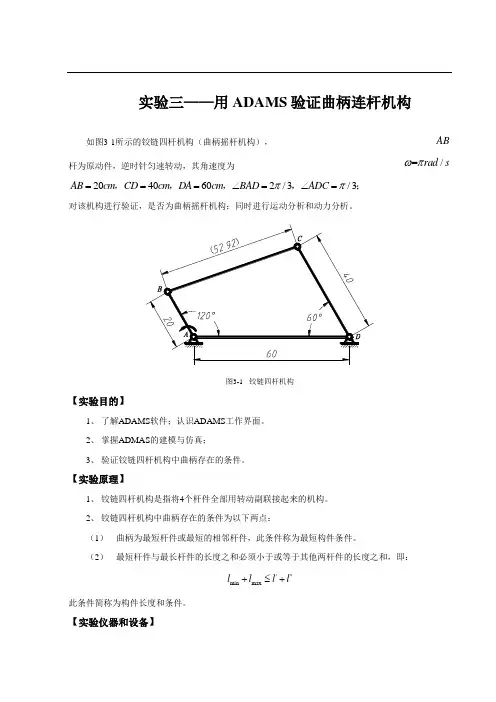

实验三——用ADAMS 验证曲柄连杆机构如图3-1所示的铰链四杆机构（曲柄摇杆机构），AB 杆为原动件，逆时针匀速转动，其角速度为=/rad s ωπ2040602/3/3AB cm CD cm DA cm BAD ADC ππ===∠=∠=，，，，；对该机构进行验证，是否为曲柄摇杆机构；同时进行运动分析和动力分析。

图3-1 铰链四杆机构【实验目的】1、 了解ADAMS 软件；认识ADAMS 工作界面。

2、 掌握ADMAS 的建模与仿真；3、 验证铰链四杆机构中曲柄存在的条件。

【实验原理】1、 铰链四杆机构是指将4个杆件全部用转动副联接起来的机构。

2、 铰链四杆机构中曲柄存在的条件为以下两点：（1） 曲柄为最短杆件或最短的相邻杆件，此条件称为最短构件条件。

（2） 最短杆件与最长杆件的长度之和必须小于或等于其他两杆件的长度之和，即：'''min max l l l l +≤+此条件简称为构件长度和条件。

【实验仪器和设备】1、计算机。

2、机械系统动力学分析软件ADAMS 2013。

3、《机械设计基础》教材；实验指导书；实验报告。

【实验步骤】1、启动ADAMS。

双击桌面上ADAMS/View的快捷图标“”，打开ADAMS/View。

在欢迎对话框如图3-2中选择“新建模型”（Create a new model），弹出如图3-3所示“创建新模型”（Create a new model）对话框。

图3-2 欢迎对话框图3-3 “创建新模型”对话框在“模型名称”（Modelname）栏中输入：sparkplug；在“重力（Gravity）”栏中选择“正常重力（-全局Y轴）”；在“单位（Units）”栏中选择“MMKS –mm，kg，N，s，deg”；在“工作路径”栏中选择“C:\sparkplug”。

2、设置工作环境。

2.1 对于这个模型，网格间距需要设置成更高的精度以满足要求。

在ADAMS/View菜单栏中，选择设置（Setting）下拉菜单中的工作网格（Working Grid）命令。
