曲柄摇杆机构演化

铰链四杆机构的演化及应用摘要:铰链四杆机构及其演化在机器中的应用是相当广泛的，它以各式各样的演化形式应用于我们生活中的各行各业，具体来说，它都能有哪些演化，是怎么演化而来的，这些演化而得到的新的机构又会分别应用于什么场所。

关键词:铰链四杆机构；滑块；曲柄；导杆铰链四杆机构中最基础的机构当属曲柄摇杆机构了，其是在最短杆与最长杆的长度之和小于或等于其余两杆长度之和且最短杆的相邻杆为机架时而得到的，应用实例是非常多，比如雷达天线俯仰机构、容器搅拌机构、缝纫机的脚踏板机构等。

在曲柄摇杆机构的基础上，如果以不同长度的杆件做为机架，还可以得到双曲柄机构和双摇杆机构，象机械中见到的惯性筛，插床机构，车门启闭机构等都是双曲柄机构；而常用到的车辆的前轮转向机构，飞机起落架，港口起重机等的相对部位都是双摇杆机构。

但铰链四杆机构的应用重点并不仅限于曲柄摇杆机构，而是在曲柄摇杆机构的基础上，演化而得到的一系列相应机构，才是铰链四杆机构应用的实质所在，其都应用在我们的日常生活中，与我们非常接近。

构件间只有低副连接的机构称为连杆机构，也称为低副机构。

几个构件通过低副联接，且所有构件均做平行于某一平面的平面运动的机构称为平面连杆机构。

由四个构件（包括固定的机架）通过低副连接而成的平面连杆机构，则称为平面四杆机构。

它是组成多杆机构的基础，是平面连杆机构中最常见、最简单、应用最广泛的形式。

铰链四杆机构是所有运动副均为转动副的平面四杆机构，它是平面四杆机构最基本的形式，其它形式的平面四杆机构都是由它演化而来。

平面连杆机构具有润滑条件好、磨损较轻；构件结构简单，加工方便，工作可靠；由于组成运动副为低副，所以组成运动副的两构件之间为面接触，因而单位面积承受的压强小，可以承受较大载荷；根据不同的工作需要，能实现复杂的运动规律，获得多种运动轨迹；能方便的实现转动、摆动和移动等基本运动形式及之间的转换等优点。

但是也具有机构中各构件在运动时产生的惯性力不适用于高速的场合；低副中存在间隙会引起运动误差，设计计算比较复杂，整个机构存在较大的累积误差；累积误差又产生运动误差，不能准确反映机构运动要求，不能实现精确的运动规律等缺点。

铰链四杆机构的演化及应用教学设计铰链四杆机构的演化及应用教学设计作为一名教学工作者，通常会被要求编写教学设计，教学设计是一个系统化规划教学系统的过程。

那么优秀的教学设计是什么样的呢？以下是小编精心整理的铰链四杆机构的演化及应用教学设计，希望对大家有所帮助。

《平面连杆机构》是中等职业学校《机械基础》中的重要内容，《铰链四杆机构的演化及应用》是该章中的重点和难点。

铰链四杆机构是平面连杆机构中最为典型的机构，它可以演化为“曲柄滑块机构、导杆机构”，多年教学发现，学生的基础不同，虽然在学习“铰链四杆机构的演化过程及应用”知识时表现出的困难程度有差别，但由于缺乏直观经验，学生在学习过程中均会存在一定的难度！笔者针对现在所任教的单招学生教学对象，设计了一堂课堂教学并进行了实施，本文对教学中的成功与不足等方面进行教学反思，以在今后教学中有所借鉴，提高教学效果！教情、学情分析：任教学生为“单招班”学生，他们的文化基础与学习态度较不是太好。

本节课是一堂复习课，在第一轮新课教学中主要采取传统教学方法，因学生对“机构的应用”缺少感性认识，理解时表现出一定的难度。

本节课运用“多媒体”教学手段（更加直观）、采用“课堂自主—研究学习”的教学方法，力图使学生对本节内容的理解更加深入，掌握更加透彻！“教学目的”的制定：1、掌握铰链四杆机构的演化过程及演化机构的结构组成及运动原理（认知目标）；2、培养学生的观察能力、概括能力和自学能力，使他们能在实习或生产中解决相关的技术问题（能力目标）；3、激发学生学习兴趣，增进师生互动、交流、达到“教学相长”的效果，进行热爱专业的思想教育，培养学生理论联系实际地学习（情感目标）。

教学方法及手段的选择：本节课采取课堂自主——研究的教学方法，课前让学生先进行自学，课堂上教师对总的教学目标进行细化，在讲解每个知识点时，采用“引导教学法”代替传统的“填鸭式”，先示出引导问题，让每个学生通过思考解决问题，层层递进，逐个解决问题，然后教师对学生的思维进行总结、训练和拓展；为弥补学生想像能力的欠缺、增强学生学习的直观性，对铰链四杆机构的演化过程可采用flash软件制作课件，对演化机构的应用（结构组成和运动原理）可从Internet上搜索多种教学素材（录像、实物等），提高教学效果！教学过程如下：一、思维引入：1．铰链四杆机构三种基本类型及判断方式？2．急回特性判定及其应用意义？3．曲柄摇杆机构死点产生条件、位置、克服方法、应用？4．列举实际生产生活中三种典型铰链四杆机构的应用实例？还存在哪些其他形式的四杆机构？二、思维启发演绎：（一）曲柄滑块机构演化通过演示，让学生观察，分析曲柄滑块机构是曲柄摇杆机构的演化形式。

形考任务二1.铰链四杆机构都有摇杆这个构件。

（×）2.在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。

（×）3.在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要慢。

（×）4.曲柄的极位夹角Ɵ越大，机构的急回特性也越显著。

（√）5.铰链四杆机构中，传动角越大，机构传力性能越高。

（√）6.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。

（×）7.曲柄滑块机构是由曲柄摇杆机构演化而来的。

（√）8.曲柄滑块机构曲柄为主动件时，有死点位置。

（×）9.对于曲柄滑块机构来说，取不同的构件做机架，可以得到定块机构、摇块机构和导杆机构等。

（√）10.构件的强度要求，就是构件有足够的抵抗变形的能力。

（×）11.构件的刚度要求，就是构件有足够的抵抗破坏的能力。

（×）12.下图所示的平面四杆机构中，各杆长度分别为a=25mm、b=90mm、c=75mm、d=100mm。

若杆AB是机构的主动件，AD为机架，机构是_______。

（B ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构13.根据下图所示机构的尺寸和机架判断铰链四杆机构是_______。

（C ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构14.在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取_______。

（A ）A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆15.平面四杆机构无急回特性时，行程速比系数_______。

（C ）A.大于1B.小于1C.等于1D.等于016.为保证四杆机构良好的传力性能，_______不应小于最小许用值。

（B ）A.压力角B.传动角C.极位夹角D.啮合角17.曲柄滑块机构中，曲柄为主动件时，_______为死点位置。

（C ）A.曲柄与连杆共线时的位置B.摇杆与连杆共线时的位置C.不存在D.曲柄与连杆成90°18.凸轮机构从动杆的运动规律，是由凸轮的_______所决定的。

铰链四杆机构的三种基本形式特点

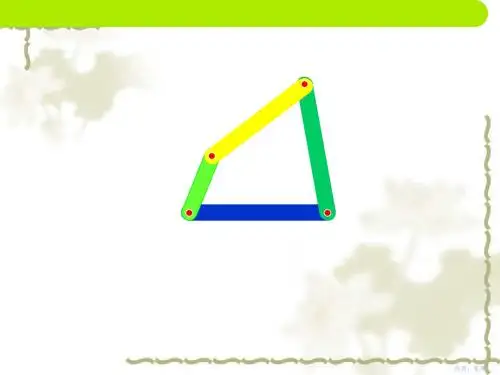

铰链四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。

所有运动
副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机
构都可以看成是在它的基础上演化而来的。

1、曲柄摇杆机构的条件：连架杆之一为最短杆。

2、双曲柄机构的条件：机架为最长杆。

3、双摇杆机构的条件：连杆为最短杆。

铰链四杆机构中，按照连架杆与否可以搞整周旋转，可以将其分成三种基本形式，即
为曲柄摇杆机构，双曲柄机构和双摇杆机构。

所有运动副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机构都可以看成是在它的基础上演化而来的。

选取其中一个构件做为机架之後，轻易与机架链接的构件称作连架杆，不轻易与机架
相连接的构件称作连杆，能搞整周调头的构件被称作曲柄，就可以在某一角度范围内往复
转动的构件称作摇杆。

如果以旋转副相连接的两个构件可以搞整周相对旋转，则称作整转副，反之称作摆转副。

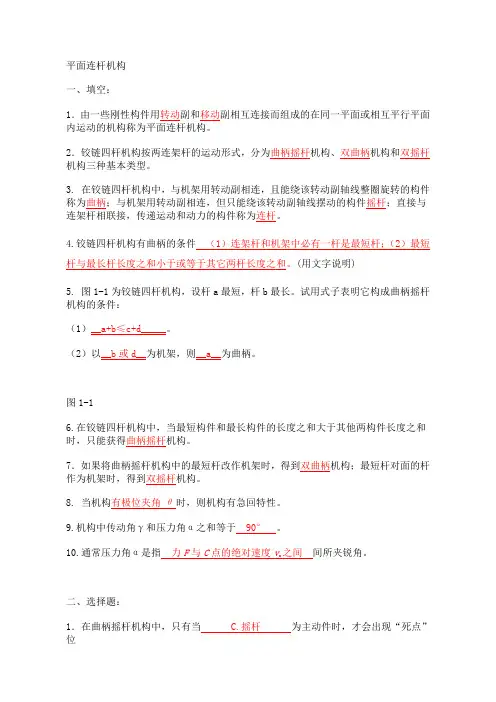

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得曲柄摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

第三讲课题：§3-1 平面四杆机构的基本类型及其演化教学目的：理解平面四杆机构的各种类型及其应用。

教学重点: 铰链四杆机构类型及其演化，理解曲柄存在条件。

教学难点：导杆机构教学方法：课堂演示、多媒体教学互动：每个知识点后提问或讨论。

教学安排：§3-1 平面四杆机构的基本类型及其演化复习旧课：机构组成，运动副，运动简图等。

平面连杆机构是常用的低副机构，其中以由四个构件组成的四杆机构应用最广泛，而且是组成多杆机构的基础。

因此本章着重讨论四杆机构的基本类型、性质及常用设计方法。

一、四杆机构的类型1．曲柄摇杆机构两连架杆一为曲柄，一为摇杆。

功能：将等速转动转换为变速摆动或将摆动转换为连续转动。

应用：雷达天线机构、缝纫机踏板机构。

2．双曲柄机构两连架杆都为曲柄功能：将等速转动转换为等速同向、不等速同向、不等速反向转动。

应用：惯性筛机构若两曲柄的长度相等，连杆与机架的长度也相等，则该机构称为平行双曲柄机构。

如铲斗机构还有反平行四边形机构，例：公共汽车车门启闭机构3．双摇杆机构两连架杆都为摇杆功能：一种摆动转换为另一种摆动。

应用：鹤式起重机、飞机起落架二、铰链四杆机构的曲柄存在条件证明：结论：铰链四杆机构存在一个曲柄的条件是：1．最短杆与最长杆长度之和小于或等于其余两杆长度之和2．曲柄为最短杆。

铰链四杆机构存在曲柄的条件是：1．最短杆与最长杆长度之和小于或等于其余两杆长度之和2．机架或连架杆为最短杆。

三、四杆机构类型判别否Lmax+Lmin< L' +L"是不可能有曲柄可能有曲柄最短杆对边最短杆最短杆邻边双摇杆机构曲柄摇杆机构双曲柄机构四、铰链四杆机构的演化1．曲柄滑块机构2．偏心轮机构3．导杆机构①摆动导杆机构（牛头刨床）②转动导杆机构③移动导杆机构4．摇块机构小结：本次课主要熟悉四杆机构的各种类型，了解它们的应用作业：预习下次课内容。

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。
