结构力学 静定梁与静定刚架习题共81页文档

第3章　静定梁与静定刚架
3.1　复习笔记【知识框架】
【重点难点归纳】
一、单跨静定梁　★★★★
1．内力
表3-1-1　内力的基本概念
图3-1-1
图3-1-22．内力与外力间的微分关系及积分关系（1）由平衡条件导出的微分关系式
计算简图如图3-1-3所示，微分关系式为
（Ⅰ）
d d d d d d s
s N
F q x
x M F
x F p x
x ⎧=⎪⎪⎪=
⎨⎪⎪=-⎪⎩-（）（）
图3-1-3
（2）荷载与内力之间的积分关系
如图3-1-4
所示，结合式（Ⅰ）可得梁的内力积分公式，积分公式及其几何意义见表3-1-2。

图3-1-4
表3-1-2　内力的积分公式及几何意义

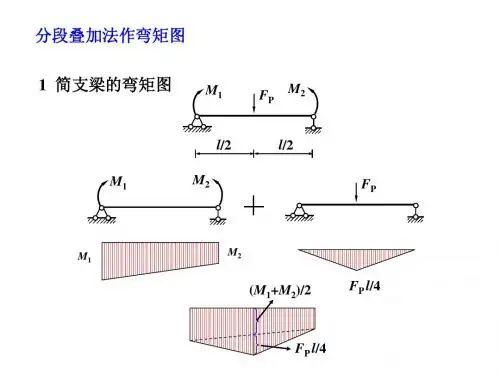

3．叠加法作弯矩图
表3-1-3　常用叠加法及其作图步骤
图3-1-5
图3-1-6
二、多跨静定梁　★★★★
多跨静定梁是由构造单元（如简支梁、悬臂梁）多次搭接而成的几何不变体系，其计算简图见图3-1-7，几何构造、计算原则、传力关系见表3-1-4。

长沙理工结构力学期末考试题库和答案第二章静定梁与钢架结构力学超静定第二章静定梁及静定刚架一、判断题1．静定结构在荷载作用下产生的内力与杆件弹性常数、截面尺寸无关。

（ O ）2．计算位移时，对称的静定结构是指杆件几何尺寸、约束、刚度均对称的结构。

（ O ） 3．静定结构在支座移动、变温及荷载分别作用下，均产生位移和内力。

（ X ）4．几何不变体系一定是静定结构。

（ X ）25．图示结构 MK = ql/2（内侧受拉）。

（ X ）q6．图示结构中 AB 杆弯矩为零。

（ X ） q7．图示结构中 |MAC|=|MBD|。

（ O ）|8．图示结构中 |MAC|=|MBD。

（ O ）l9．图示结构 M 图的形状是正确的。

（ X ） M 图 10．图示结构|MC|=0 。

（ O）11．图示结构中 A、B 支座反力均为零。

d二、选择题12．静定结构有变温时：（ C ）A. 无变形，无位移，无内力；B. 有变形，有位移，有内力；C. 有变形，有位移，无内力；D. 无变形，有位移，无内力。

13．静定结构在支座移动时：（ D ）A. 无变形，无位移，无内力；B. 有变形，有位移，有内力；C. 有变形，有位移，无内力； D 无变形，有位移，无内力。

O ）（14．静定结构的内力计算与（ A ）A. EI 无关；B. EI 相对值有关；C. EI 绝对值有关；D. E 无关， I 有关。

15．图示结构MA 、MC （设下面受拉为正）为：（ C ）A.MA =0 ，MC=Pa/2 ；B.MA =2Pa ，MC=2Pa ；C.MA =Pa ，MC=Pa ；D.MA =－Pa，MC=Pa 。

16．图示结构 MA、 MB （设以内侧受拉为正）为：( DA. MA=－Pa ， MB =Pa；B. MA=0 ， MB =－Pa ；C. MA=Pa ，MB =Pa ；D.MA=0 ， MB =Pa 。

17．图示结构 B 点杆端弯矩（设内侧受拉为正）为：( C )A.MBA = Pa, MBC = －Pa ；B.MBA = MBC = 2Pa；C. MBA = MBC = Pa ；D.MBA = MBC = 0 。

第3章静定梁与静定刚架复习思考题1．用叠加法作弯矩图时，为什么是竖标的叠加，而不是图形的拼合？答：因为有时叠加弯矩图时的基线与杆轴不重合，如果用图形拼合，不能完全保证叠加后弯矩值是实际同一点的两个弯矩相加后的值。

2．为什么直杆上任一区段的弯矩图都可以用简支梁叠加法来作？其步骤如何？答：（1）因为根据内力分析可以求出直杆任一区段两端的内力，所以直杆任一区段两端均可以看成两端有外力（集中力或集中力偶）的简支梁。

（2）设有直杆任一区段简支梁AB，具体步骤如下①分解作用区段AB上的荷载；②分别作出分解荷载下的弯矩图；③求解出区段AB两端的弯矩M A和M B；④将两端弯矩M A和M B绘出并连以直线（虚线）；⑤以步骤④中的虚线为基线叠加各个分解荷载下的弯矩图（竖标叠加），得最终弯矩图。

3．试判断图3-1所示刚架中截面A、B、C的弯矩受拉边和剪力、轴力的正负号。

图3-1答：轴力以受压为负，受拉为正；剪力以使截面顺时针旋转为正。

（1）截面A：左边受拉，剪力为负，轴力为负；（2）截面B：右边受拉，剪力为正，轴力为正；（3）截面C：左边受拉，剪力为正，轴力为正。

4．怎样根据静定结构的几何构造情况（与地基按两刚片、三刚片规则组成，或具有基本部分与附属部分等）来确定计算反力的顺序和方法？答：（1）与地基按两刚片，例如简支梁，支座反力只有三个，对某一端点取矩直接解除约束反力。

（2）与地基按三刚片规则组成，例如三铰刚架，支座反力有四个，考虑结构整体的三个平衡方程外，还需再取刚架的左半部（或右半部，一般取外荷载较少部分）为隔离体建立一个平衡方程方可求出全部反力。

（3）具有基本部分与附属部分时，按先附属后基本的计算顺序，求解支座反力。

5．当不求或少求反力而迅速作出弯矩图时，有哪些规律可以利用？答：当不求或少求反力而迅速作出弯矩图时，如下规律可以利用（1）结构上若有悬臂部分及简支梁部分（含两端铰接直杆承受横向荷载）弯矩图可先行绘制出；（2）直杆的无荷区段弯矩图为直线和铰处弯矩为零；（3）刚结点的力矩平衡条件；（4）外力与杆轴重合时不产生弯矩；（5）外力与杆轴平行及外力偶产生的弯矩为常数；（6）对称性的合理利用；（7）区段叠加法作弯矩图。

构造力学习题第2章平面体系的几何组成分析2-1～2-6 试确定图示体系的计算自由度。

题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图2-7～2-15 试对图示体系进展几何组成分析。

假设是具有多余约束的几何不变体系，那么需指明多余约束的数目。

题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图题2-13图题2-14图题2-15图题2-16图题2-17图题2-18图题2-19图题2-20图题2-21图2-11=W2-1 9-W=2-3 3-W=2-4 2-W=2-5 1-W=2-6 4-W=2-7、2-8、2-12、2-16、2-17无多余约束的几何不变体系2-9、2-10、2-15具有一个多余约束的几何不变体系2-11具有六个多余约束的几何不变体系2-13、2-14几何可变体系为2-18、2-19 瞬变体系2-20、2-21具有三个多余约束的几何不变体系第3章静定梁和静定平面刚架的内力分析3-1 试作图示静定梁的内力图。

〔a〕〔b〕(c) (d)习题3-1图3-2 试作图示多跨静定梁的内力图。

〔a〕〔b〕(c)习题3-2图3-3～3-9 试作图示静定刚架的内力图。

习题3-3图习题3-4图习题3-5图习题3-6图习题3-7图习题3-8图习题3-9图3-10 试判断图示静定构造的弯矩图是否正确。

(a)(b)(c)(d)局部习题答案3-1〔a 〕m kN M B ⋅=80〔上侧受拉〕，kN F RQB 60=，kN F L QB 60-=〔b 〕m kN M A ⋅=20〔上侧受拉〕，m kN M B ⋅=40〔上侧受拉〕，kN F RQA 5.32=，kN F L QA 20-=，kN F LQB 5.47-=，kN F R QB 20=(c)4Fl M C =〔下侧受拉〕，θcos 2F F L QC =3-2 (a)0=E M ，m kN M F ⋅-=40〔上侧受拉〕，m kN M B ⋅-=120〔上侧受拉〕〔b 〕m kN M RH ⋅-=15(上侧受拉)，m kN M E ⋅=25.11〔下侧受拉〕〔c 〕m kN M G ⋅=29(下侧受拉)，m kN M D ⋅-=5.8(上侧受拉)，m kN M H ⋅=15(下侧受拉) 3-3 m kN M CB ⋅=10〔左侧受拉〕，m kN M DF ⋅=8〔上侧受拉〕，m kN M DE ⋅=20〔右侧受拉〕 3-4 m kN M BA ⋅=120〔左侧受拉〕3-5 m kN M F ⋅=40〔左侧受拉〕，m kN M DC ⋅=160〔上侧受拉〕，m kN M EB ⋅=80(右侧受拉) 3-6 m kN M BA ⋅=60〔右侧受拉〕，m kN M BD ⋅=45〔上侧受拉〕，kN F QBD 46.28=3-7 m kN M C ⋅=70下〔左侧受拉〕，m kN M DE ⋅=150〔上侧受拉〕，m kN M EB ⋅=70(右侧受拉) 3-8 m kN M CB ⋅=36.0〔上侧受拉〕，m kN M BA ⋅=36.0〔右侧受拉〕 3-9 m kN M AB ⋅=10〔左侧受拉〕，m kN M BC ⋅=10〔上侧受拉〕 3-10 〔a 〕错误 〔b 〕错误 〔c 〕错误 〔d 〕正确第4章 静定平面桁架和组合构造的内力分析4-1 试判别习题4-1图所示桁架中的零杆。

结构力学自测题（第二单元静定梁、刚架内力计算）姓名 学号一、是 非 题（将 判 断 结 果 填 入 括 弧 ：以 O 表 示 正 确 ，以 X 表 示 错 误 ）1、在 静 定 刚 架 中 ，只 要 已 知 杆 件 两 端 弯 矩 和 该 杆 所 受 外 力 ， 则 该 杆 内 力 分 布 就 可 完 全 确 定 。

（ ）2、图 示 结 构 B 支 座 反 力 等 于 P /2 ()↑。

（ ）3、图 示 结 构 的 支 座 反 力 是 正 确 的 。

（ ）m 4、图 示 结 构 ||M C =0 。

（ ）a a5、图 示 两 相 同 的 对 称 三 铰 刚 架，承 受 的 荷 载 不 同 ，但 二 者 的 支 座 反 力 是 相 同 的。

（ ）6、图 示 结 构 M 图 的形 状 是 正 确 的 。

（ ）M 图二、选 择 题 （ 将 选 中 答 案 的 字 母 填 入 括 弧 内 ）1、对 图 示 的 AB 段 ， 采 用 叠 加 法 作 弯 矩 图 是 ：A. 可 以 ；B. 在 一 定 条 件 下 可 以 ；C. 不 可 以 ；D. 在 一 定 条 件 下 不 可 以 。

（ ）2、图 示 两 结 构 及 其 受 载 状 态 ， 它 们 的 内 力 符 合 。

A. 弯 矩 相 同 ， 剪 力 不 同 ；B. 弯 矩 相 同 ， 轴 力 不 同 ；C. 弯 矩 不 同 ， 剪 力 相 同 ；D. 弯 矩 不 同 ， 轴 力 不 同 。

（ ）P P ll l3、 图 示 结 构 M K （ 设 下 面 受 拉 为 正 ） 为 :A. qa 22 ； B －qa 22 ；C. 3qa 22 ；D. 2qa 2 。

（ ）2 a4、图示 结 构 M DC （设 下 侧 受 拉 为 正 ）为 ：A. － Pa ；B. Pa ；C. －Pa ；D. Pa 2。

（）三、填 充 题 （ 将 答 案 写 在 空 格 内 ）1、在 图 示 结 构 中， 无 论 跨 度，高 度 如 何 变 化，M CB 永 远 等 于 M BC 的 倍 ，q使 刚 架 侧 受 拉 。
