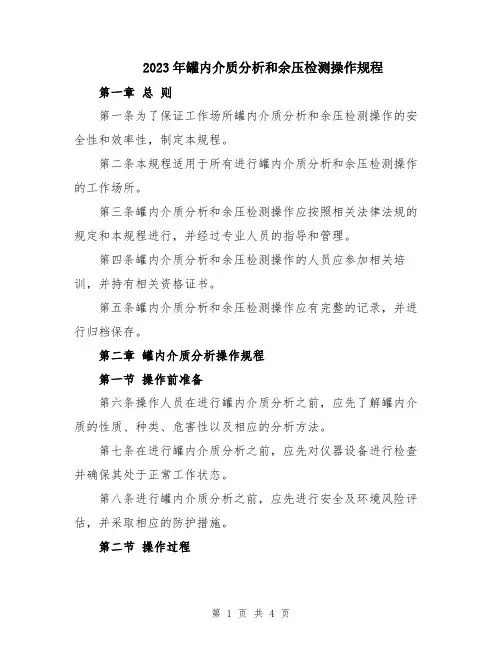

2023年罐内介质分析和余压检测操作规程第一章总则第一条为了保证工作场所罐内介质分析和余压检测操作的安全性和效率性，制定本规程。
第二条本规程适用于所有进行罐内介质分析和余压检测操作的工作场所。
第三条罐内介质分析和余压检测操作应按照相关法律法规的规定和本规程进行，并经过专业人员的指导和管理。
第四条罐内介质分析和余压检测操作的人员应参加相关培训，并持有相关资格证书。
第五条罐内介质分析和余压检测操作应有完整的记录，并进行归档保存。
第二章罐内介质分析操作规程第一节操作前准备第六条操作人员在进行罐内介质分析之前，应先了解罐内介质的性质、种类、危害性以及相应的分析方法。
第七条在进行罐内介质分析之前，应先对仪器设备进行检查并确保其处于正常工作状态。
第八条进行罐内介质分析之前，应先进行安全及环境风险评估，并采取相应的防护措施。
第二节操作过程第九条操作人员应按照罐内介质分析方法的要求进行操作，并严格按照安全操作流程进行。
第十条操作人员应佩戴个人防护装备，并使用合适的工具和设备进行操作，以保证操作的准确性和安全性。
第十一条操作人员应按照所采集的样品进行分析，并记录相应的结果和数据。
第十二条对于有毒物质、易燃物质等危险性较大的介质，操作人员应进行现场监测并做好相应防护措施。
第三节操作后处理第十三条操作人员在完成罐内介质分析后，应及时清理工作现场，并对仪器设备进行维护和保养。
第十四条对于产生的废弃物或危险物品，应按照相关规定进行处理和处置。
第十五条操作人员应及时上报分析结果，并进行相关记录和归档。
第三章余压检测操作规程第一节操作前准备第十六条操作人员在进行余压检测之前，应先了解罐内压力的要求和相关安全措施。
第十七条在进行余压检测之前，应先对检测仪器进行检查并确保其处于正常工作状态。
第十八条进行余压检测之前，应先进行安全及环境风险评估，并采取相应的防护措施。
第二节操作过程第十九条操作人员应佩戴个人防护装备，并使用合适的工具和设备进行操作，以保证操作的准确性和安全性。

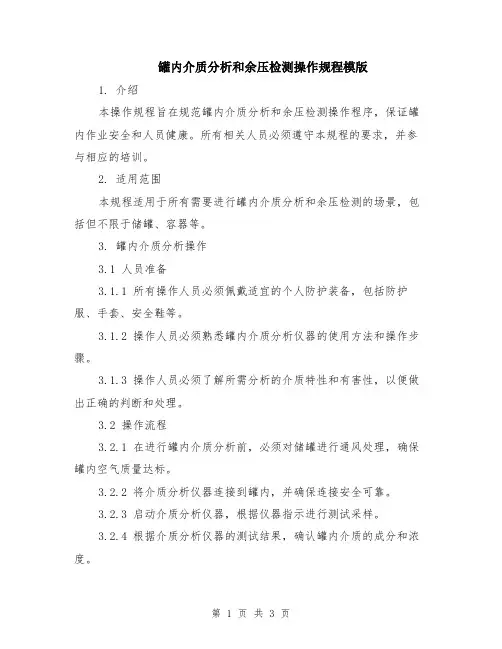

罐内介质分析和余压检测操作规程模版1. 介绍本操作规程旨在规范罐内介质分析和余压检测操作程序，保证罐内作业安全和人员健康。
所有相关人员必须遵守本规程的要求，并参与相应的培训。
2. 适用范围本规程适用于所有需要进行罐内介质分析和余压检测的场景，包括但不限于储罐、容器等。
3. 罐内介质分析操作3.1 人员准备3.1.1 所有操作人员必须佩戴适宜的个人防护装备，包括防护服、手套、安全鞋等。
3.1.2 操作人员必须熟悉罐内介质分析仪器的使用方法和操作步骤。
3.1.3 操作人员必须了解所需分析的介质特性和有害性，以便做出正确的判断和处理。
3.2 操作流程3.2.1 在进行罐内介质分析前，必须对储罐进行通风处理，确保罐内空气质量达标。
3.2.2 将介质分析仪器连接到罐内，并确保连接安全可靠。
3.2.3 启动介质分析仪器，根据仪器指示进行测试采样。
3.2.4 根据介质分析仪器的测试结果，确认罐内介质的成分和浓度。
3.2.5 根据分析结果，判断介质对人体的有害性，并制定相应的措施和操作计划。
4. 余压检测操作4.1 人员准备4.1.1 所有操作人员必须佩戴适宜的个人防护装备，包括防护服、手套、安全鞋等。
4.1.2 操作人员必须熟悉余压检测仪器的使用方法和操作步骤。
4.1.3 操作人员必须了解罐内的压力安全范围，以便做出正确的判断和处理。
4.2 操作流程4.2.1 在进行余压检测前，必须对储罐进行通风处理，确保罐内空气质量达标。
4.2.2 将余压检测仪器连接到罐内，并确保连接安全可靠。
4.2.3 启动余压检测仪器，根据仪器指示进行检测操作。
4.2.4 根据余压检测仪器的测试结果，确认罐内的压力是否在安全范围内。
4.2.5 根据检测结果，判断是否需要采取相应的措施和操作计划。
5. 操作注意事项5.1 所有操作人员必须严格按照本规程的要求进行操作，不得擅自修改或忽略任何步骤。
5.2 在操作过程中，如遇到任何异常情况，必须立即停止操作，并向相关负责人报告。

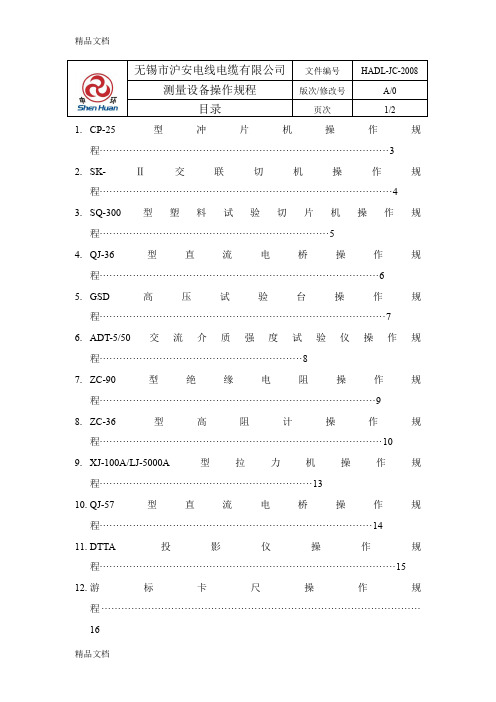

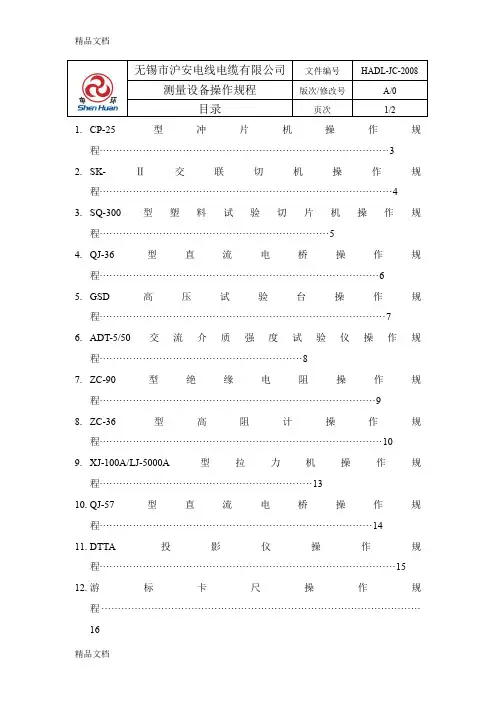

1.CP-25型冲片机操作规程 (3)2.SK-Ⅱ交联切机操作规程 (4)3.SQ-300型塑料试验切片机操作规程 (5)4.QJ-36型直流电桥操作规程 (6)5.GSD高压试验台操作规程 (7)6.ADT-5/50交流介质强度试验仪操作规程 (8)7.ZC-90型绝缘电阻操作规程 (9)8.ZC-36型高阻计操作规程 (10)9.XJ-100A/LJ-5000A型拉力机操作规程 (13)10.QJ-57型直流电桥操作规程 (14)11.DTTA投影仪操作规程 (15)12.游标卡尺操作规程 (16)13.千分尺操作规程 (17)14.401-B/XG-C老化箱操作规程 (18)15.热延伸烘箱操作规程 (19)16.RM-200A转矩流变仪操作规程 (20)17.MDR-2000无转子硫化仪操作规程 (21)18.XRL-400C熔体流动速率仪操作规程 (22)19.SL-Ⅰ卤酸气体测定装置操作规程 (23)20.JG-328A型分析天平操作规程 (25)21.NC101-2A电热鼓风干燥箱操作规程 (26)22.HC-Ⅰ塑料燃烧氧指数试验仪操作规程 (27)23.YH-8820C垂直燃烧试验机操作规程 (28)24.QLB-25D/Q平板硫化仪操作规程 (29)25.JONSN02电缆燃烧烟密度测试系统操作规程 (30)26.CS-Ⅰ成束燃烧试验装置操作规程 (31)27.NH-Ⅰ耐火特性燃烧试验操作规程 (32)28.X（S）-K（160）炼胶（塑）机操作规程 (33)29.JF-2000局部放电测试系统操作规程 (34)30.CR-6型线材缠绕试验机操作规程 (35)31.蝶式引伸仪操作规程 (36)32.绝缘电阻表（兆欧表） (37)33.工频火花机操作规程 (38)34.SCS-5电子地上衡操作规程 (40)35.SCS-80电子汽车衡操作规程 (41)36.FZ-Ⅱ型电缆负载条件下燃烧试验操作规程 (42)37.YH-8872矿用电缆过渡电阻测试仪操作规程 (44)38.SZ-97型自动三重纯水蒸馏水操作规程 (46)39.TD-6022双头磨片机操作规程 (47)40.YDY-Ⅱ氧弹（空气弹）老化试验仪操作规程 (48)41.LSQNY型二、三轮曲饶试验仪操作规程 (49)42.WD270C低温试验箱操作规程 (50)43.DLY/A低温拉伸试验仪操作规程 (51)44.DZJY低温自动卷绕试验仪操作规程 (52)45.DCJ-I低温冲击试验机操作规程 (53)46.HA-207118型探针电阻率、方阻测试仪操作规程 (54)47.MG210A型拉力机操作规程 (57)48.EZ-10金属线材扭转试验机操作规程 (59)49.DGL/LGJ高压试验台操作规程 (61)50.SRS 全屏蔽局放试验系统操作规程 (62)1．先将试样准备好。

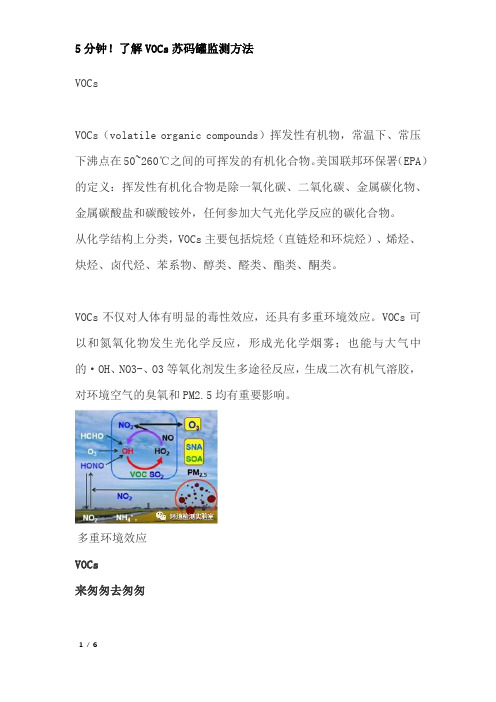

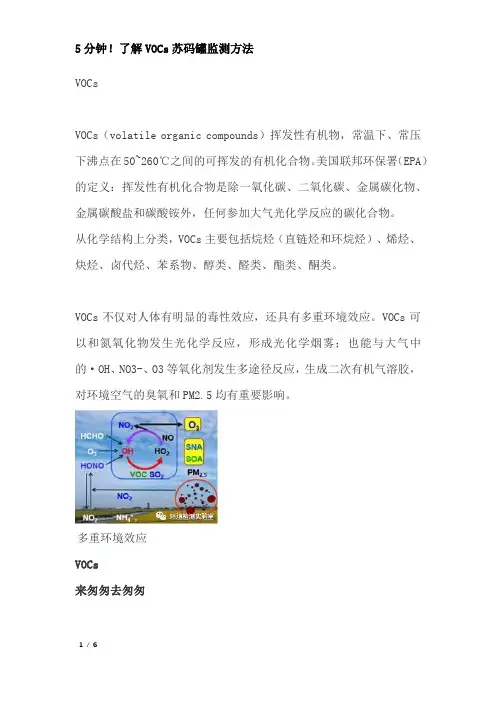

5分钟！了解VOCs苏码罐监测方法VOCsVOCs（volatile organic compounds）挥发性有机物，常温下、常压下沸点在50~260℃之间的可挥发的有机化合物。
美国联邦环保署（EPA）的定义：挥发性有机化合物是除一氧化碳、二氧化碳、金属碳化物、金属碳酸盐和碳酸铵外，任何参加大气光化学反应的碳化合物。
从化学结构上分类，VOCs主要包括烷烃（直链烃和环烷烃）、烯烃、炔烃、卤代烃、苯系物、醇类、醛类、酯类、酮类。
VOCs不仅对人体有明显的毒性效应，还具有多重环境效应。
VOCs可以和氮氧化物发生光化学反应，形成光化学烟雾；也能与大气中的·OH、NO3-、O3等氧化剂发生多途径反应，生成二次有机气溶胶，对环境空气的臭氧和PM2.5均有重要影响。
多重环境效应VOCs来匆匆去匆匆VOCs来源广泛，从大类上可以分为自然源和人为源，人为源贡献了绝大部分。
自然源主要是火山爆发、植物生理过程产生的气体。
人为源包括固定源、移动源、生活源。
其中，固定源主要是工业废气排放，如石化工业、装修涂料、印刷印染、冶金炼钢、煤炭燃烧等。
移动源，主要是汽车、火车等交通工具排放。
生活源，主要是室内装修、餐饮油烟、居民采暖燃煤，秸秆焚烧等。
其中，甲醛也是挥发性有机化合物，但甲醛易溶于水，与其他挥发性有机化合物有所不同，室内来源广泛，释放浓度也高。
同时，VOCs又是PM2.5、臭氧污染的前体物。
VOCs、NOx等作为一次污染物，在强光照射下，经光化学反应生成的二次污染物—臭氧和PM2.5,，这就是著名的光化学烟雾污染，尤其以盛夏的大城市较为高发。
VOCs危害大气中的有害物质主要通过三个途径危害人体：（1）通过人的直接呼吸而进入人体；（2）大气沉降附着在食物上或溶于水中，使之随饮食而侵入人体（3）通过接触或刺激皮肤而进入到人体。
其中通过呼吸而侵入人体是主要的途径，危害也最大。
随着我国经济持续发展，VOCs污染呈逐年上升趋势，全国各重点区域出现持续性大面积雾霾。

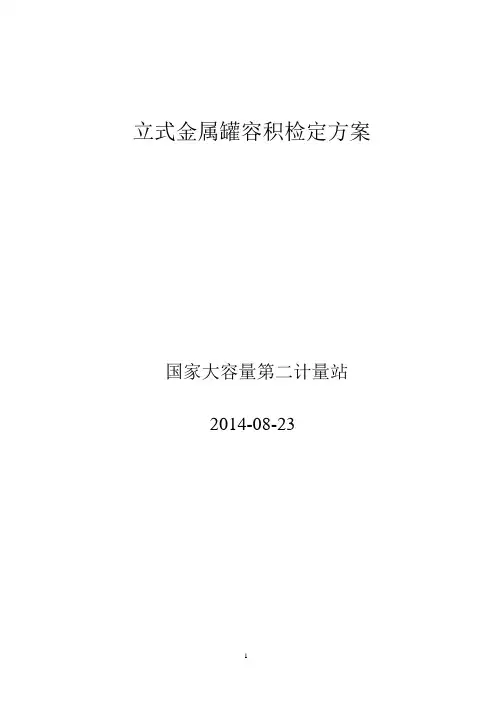

立式金属罐容积检定方案国家大容量第二计量站2014-08-23检定方案1、各圈板直径测量各圈板直径测量，采用全站仪法。
2、基圆测量基圆测量可采用围尺法或内铺尺法。
在第一圈板的3/4处，用色笔每隔1.0～1.5m画出水平标记作为围尺轨迹，并清除围尺轨迹上有影响测量结果的杂物，以保证测量时钢卷尺贴紧罐壁。
基圆周长测量两次，两次测量结果之差不超过2mm。
在测量周长时，应使用跨越规对围尺轨迹上经过的焊缝或障碍物进行跨越测量，以便对周长进行修正。
3、其它各圈板直径的测量全站仪法测量时使用瑞士莱卡公司的TPS1200全站仪。
该仪器使用前应进行自校；将全站仪安置于油罐底部中心附近不超过２m并对中整平；测量过程中应保持仪器稳定。
4、各圈板高度及板厚测量各圈板高度测量沿扶梯用盒尺依次测得各圈板下水平焊缝中心到上水平焊缝中心的距离，应测量两次取平均值，精确到1㎜。
计算各圈板高度之和并与总高相比较，若有差值，应对各圈板高度按总高进行修正。
各圈板板厚测量用超声波测厚仪沿扶梯依次测得各圈板厚度。
在同一圈板应测量两次，精确到0.1㎜，并与设计图纸核对。
5、罐底量测量测量点的确定测量点是在罐底上确定同心圆和半径的交点位置，测量点的数目为m×n 个点，同心圆到罐底中心的距离按照所分圆环面积相等的条件确定。
测量点标高测量将水准仪架设在罐内底部的稳定点上，用标高尺逐一直立于各测量点、罐底中心点和下计量基准点上，由水准仪读出标尺的读数。
6、罐体倾斜测量采用6.3底量测量时，同时对罐底边部对称方向的n点的标高进行测量。
7、椭圆度测量根据第一圈板的3/4处的内周长，将其圆周分成n等分，用钢卷尺测量两对称点之间的距离，求出椭圆的长短直径。
8、参照高度测量在计量口用量油尺测量上计量基准点到下计量基准点之间的垂直距离，两次测量之差不超过1㎜，取平均值作为参照高度。
8、罐内附件测量测量出罐内各附件的几何尺寸，以及各附件的最低点和最高点到下计量基准点所在平面的距离，来确定附件的体积以及各附件的起点和止点高度。
汽车油罐车容量检定实施细则1范围本标准适用于装运轻质燃油汽车油罐车容量值的首次检定和后续检定的实际操作和数据处理。
2编写依据本实施细则依据JJG133-2016《汽车油罐车容量》编写。
3概述3.1工作原理3.1.1流量计法工作原理通过流量计向汽车油罐车内注入一定量水，然后使用丁字尺在检尺点测量空高并记录流量计出口及油罐内的温度。
最后通过相应公式计算，给出相应空高所对应的容量值。
3.1.2标准罐法工作原理通过标准罐向汽车油罐车内注入一定量水后，通过使用丁字尺在检尺点测量空高并记录标准罐及油罐内的温度。
最后通过相应公式计算，给出相应空高所对应的容量值。
3.2检定条件检定应在室内，环境温度（5～35）℃。
检定介质为循环水并保证在一次测量过程中水温变化不超过2℃。
检定场地平整，向罐内排水时不得有水溅出。
3.3检定用设备设备名称测量范围最大允许误差或准确度等级标准金属量器1000L，200L，100L，,50L MPE:±2.5×10-4丁字尺0～1000mm MPE:±0.2mm测深钢卷尺0～5mⅠ级玻璃温度计0～50℃MPE:±0.1℃秒表0～15min MPE:±0.8s（15min）钢直尺0～1000mmⅠ级流量计（5.5～22）m³/h U=0.08%(k=2)4检定流程4.1检定前的准备4.1.1被检定车辆到达前，先进行设备运行测试，通水时间不少于5分钟，对标准罐进行润罐，再通过标准罐校准流量计，记录每次的结果。
4.1.2车辆到达后，驶入相应检测地点，静置一段时间，使得罐壁温和室温平衡。
如果是首次检定，需要记录车辆基本信息并进行外观检查。
如果车辆是后续检定，需要提前将油车罐内残油排放到指定位置，以免造成安全隐患。
要求司机出示上一周期的容量表证书，并核对车辆相关信息。
提出安全警示，现场准备消防设施（干粉灭火器、石棉毯等），非现场操作人员不得进入相关区域。

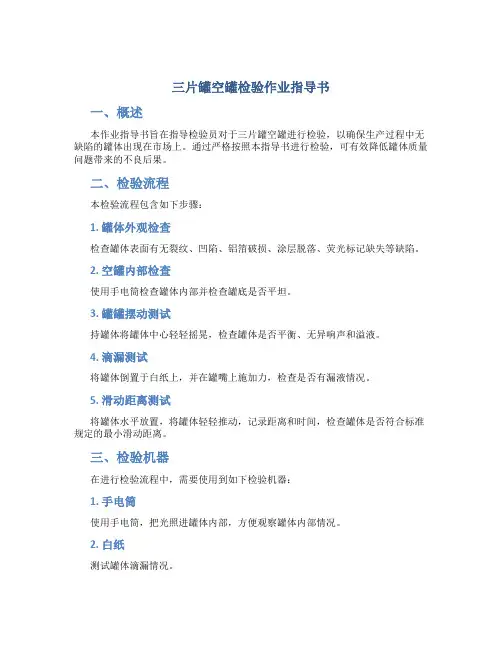

三片罐空罐检验作业指导书一、概述本作业指导书旨在指导检验员对于三片罐空罐进行检验，以确保生产过程中无缺陷的罐体出现在市场上。
通过严格按照本指导书进行检验，可有效降低罐体质量问题带来的不良后果。
二、检验流程本检验流程包含如下步骤：1. 罐体外观检查检查罐体表面有无裂纹、凹陷、铝箔破损、涂层脱落、荧光标记缺失等缺陷。
2. 空罐内部检查使用手电筒检查罐体内部并检查罐底是否平坦。
3. 罐罐摆动测试持罐体将罐体中心轻轻摇晃，检查罐体是否平衡、无异响声和溢液。
4. 滴漏测试将罐体倒置于白纸上，并在罐嘴上施加力，检查是否有漏液情况。
5. 滑动距离测试将罐体水平放置，将罐体轻轻推动，记录距离和时间，检查罐体是否符合标准规定的最小滑动距离。
三、检验机器在进行检验流程中，需要使用到如下检验机器：1. 手电筒使用手电筒，把光照进罐体内部，方便观察罐体内部情况。
2. 白纸测试罐体滴漏情况。
3. 定制的滑动测试装置整合罐体尺寸、涂层材质、表面摩擦系数等数据，制造可根据要求进行调整的滑动测试装置。
四、记录在进行检验过程中，需要记录如下内容：1. 检查日期记录检查日期日期，以确保检验周期。
2. 检查人员记录检查人员，以确定检验人员是否有责任。
3. 检查标准记录检查标准，以保证检查标准一致。
4. 罐体编号记录罐体编号，以确保检验结果与罐体对应。
5. 检验结果记录检验结果，包括通过或不通过，如果不通过，需要详细说明原因。
五、通过以上步骤的检验，可以为消费者提供无缺陷的罐体产品，从而防止不必要的损失和伤害。
因此，本检验流程应该严格遵守，并在结果上体现出对准确性的重视。
冷阱浓缩仪系列作业指导书
受控状态□受控□非受控页码第 1 页共 6 页
冷阱浓缩仪系列作业指导书
一、清洗程序
使用采样罐自动清洗系统（型号Etech3100D）对苏码罐（容积为6L。
耐压值小于40psi）
进行清洗。
具体洗涤步骤如下：
1、连接好苏码罐；
2、并打开Etech3100D电源开关、Etech3108清洗柜电源开关；
3、将Etech3108清洗柜的温度调到60℃。
4、点击，打开软件；Etech3100D面板Link ACTICVE变为绿灯，即为设备
已连接。
5、摁下仪器上的start摁钮，当右图中2700RPM的
绿灯亮起时表示系统准备完毕，在检漏后可开始进行清洗程序。
6、点击【View】界面下的【DIAGNOSTICS】，点击【Rough Pump】当Psia将至3
时，再点击【High Vac】当mTorr将至70以下时再点击【All off】,表示不漏气，
检漏完毕，此时可以打开罐子的阀门，点击【View】界面下的【File】调用清洗
方法，然后点击【start】，进行清洗，清洗完立即关闭阀门。
在仪器走完洗涤程
序后，罐子已抽为真空。
二、稀释系统
1、打开设备电源
2打开软件图标，出现系统操作界面：
冷阱浓缩仪系列作业指导书
受控状态□受控□非受控页码第 2 页共 6 页
【Dilution 】表示进行稀释操作
【Report】表示已完成的稀释过程的具体报告；
【Setting】表示系统设置
【Dilution】菜单下：
【Standards prep】表示稀释参数的预设置；
【Flush】表示稀释过程中清洗操作设置；
【Pressurize 】表示加压稀释操作步骤；
【Spike】表示加标操作，具体与pressurize操作步骤一致。
【Manual ctrl 】表示手动操作。
位于界面中间偏上位置属于系统状态栏：
正方形格子表示正在进行的操作，与之相连的通道编号以及颜色；
【Channel Status】表示对应通道操作进行的完成度；
【Status Message】表示正在进行的具体操作的相关信息；
【Current Psia 】表示真空罐处于操作过程的实时压力；
【Avg.PSIA 】表示真空罐处于稳定状态的压力；
【TargetPSIA】表示真空罐最终的压力；
【Total Elapsed】表示所有稀释流程总共消耗的时间。
冷阱浓缩仪系列作业指导书
受控状态□受控□非受控页码第 3 页共 6 页
3、点击菜单，回到稀释界面：
以ISTD为例：ISTD初始浓度为1000ppb，需要稀释到100ppb。
1)在【Enable】复选框选中1、2、1，更改T.Conc.\T.Level参数；
2)在【Target Final PSIA】中填写压力值，表示稀释完成后真空罐的最终压力。
填写值小于40Psia，一般为35 Psia；
3)点击【Start】开始稀释过程。
4)当状态栏显示completed表示稀释过程已完成。
4、如果采气过程中真空罐未充满，可以直接进行加压稀释。
具体稀释步骤如下:
1)点击【PRESSURIZE】，进入加压稀释界面；
冷阱浓缩仪系列作业指导书
受控状态□受控□非受控页码第 4 页共 6 页
2)选择真空罐的材质，一般默认选择不锈钢；
3)选择加压模式，一般分为两种：
a)【Factor】：根据压力检测器检测到的压力值，列出适合加压因子的清单，
按需选中点击开始即可；
b)【Absolute】：纯氮气。
4)选择合适的加压模式后，系统会自动显示Target Psia。
注意：真空罐最终压力应
该小于40psia。
点击开始，即刻开始加压稀释操作流程。
冷阱浓缩仪系列作业指导书
受控状态□受控□非受控页码第 5 页共 6 页
三、预浓缩系统
1、打开设备电源；
2、点击软件图标，点击进入操作界面：
3、sequence界面设置：
1)Name：根据需要编辑，一般与GC-MS列表名称一致；
2)Method：点击Method下的方框会自动弹出菜单栏：选择TO-15方法。
3)Intel：选中进样器7016D；Tray菜单下自动更改为T；
4)Position：选择样品在进样架上的放置位置；
5)Int.std.vol:选择内标的进样体积，默认单位nmol/mol；
6)Cal.std.vol:选择加标样的进样体积，默认单位nmol/mol；
7)Sample vol:选择样品的进样体积，默认单位nmol/mol；
8)完成设置后，单击RUN，开始预浓缩程序。
4、若长期未使用浓缩仪，可点击VIEW界面下的COMMANDS,自动跳出三个选择，选择START BAKEOUT进行冷阱的烘烤。
冷阱浓缩仪系列作业指导书
受控状态□受控□非受控页码第 6 页共 6 页5、在做样品期间为了查看系统的运行状况，可点击VIEW查看:
分析队列设置可参考GC-MS排样具体的操作步骤。
完成操作后，单击开始运行即可。
然后
再点击GC-MS序列运行，一定要在14Wait For GC Ready之前运行GC的序列。
