动车组和高铁都是高速铁路交通工具，但动车组通常具有更高的速度和不同的车型。
02
动车组通常采用电力驱动，而高铁则主要使用高速柴油机或电力
驱动。
动车组的车厢设备更加现代化，提供更好的旅客体验。
03
动车组和高铁的运营和维护成本相对较高，但具有较高的安全性
和效率。
04
动车组与飞机的比较
01
动车组和飞机都是公共交通工具，但飞机具有更远的航程和不同
动车组的未来发展方向
智能化与自动化
未来动车组将更加智能化和自动化，实现自动驾驶、智能调度等功能，提高运输效率和安全性。
绿色环保
未来动车组将更加注重环保和节能，采用更加环保的材料和设备
，降低对环境的影响。
多功能化与个性化
未来动车组将具备更多的功能和个性化服务，如商务舱、娱乐设施等，提供更加舒适的旅行体验
对环境影响较小。
动车组采用先进的通信信号系统，实现自动化控制和调度，
提高运行安全和效率。
动车组的安全性能
动车性。
动车组采用先进的通信信号系统，实现车地通信和列车控制，提高运行安全和效率。
动车组采用多重保护机制，如电网故障、轨道障碍等，确保运行安全。
转向架
动车组的转向架是关键部件之一，负责支撑车体重量、传递牵引力和制动力的作用，同时实现车辆的转向。
制动系统
动车组的制动系统包括空气制动、摩擦制动等装置，用于在列车运行过程中实现减速和停车。
牵引系统
动车组的牵引系统包括电机、齿轮传动装置、联轴节等部件，用于将电能转化为机械能，驱动列车前进。
动车组与普通列车
相比传统列车，动车组具有更高的运行速度、更舒适的乘车环境和更先进的设备。

中国各地动车组欣赏

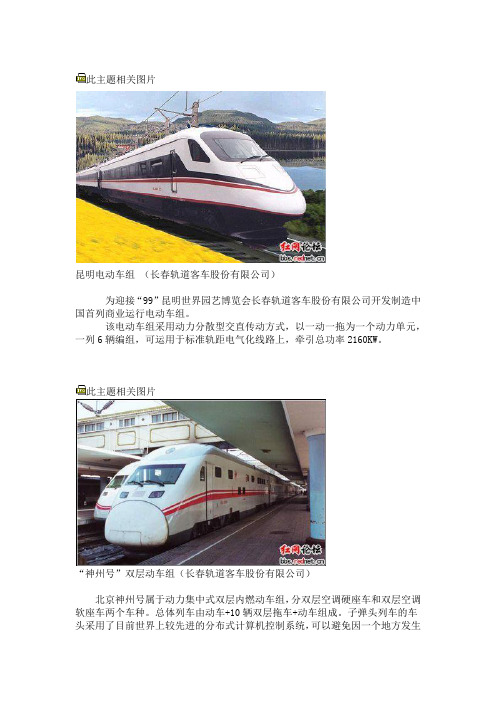

此主题相关图片昆明电动车组（长春轨道客车股份有限公司）为迎接“99”昆明世界园艺博览会长春轨道客车股份有限公司开发制造中国首列商业运行电动车组。

该电动车组采用动力分散型交直传动方式，以一动一拖为一个动力单元，一列6辆编组，可运用于标准轨距电气化线路上，牵引总功率2160KW。

此主题相关图片“神州号”双层动车组（长春轨道客车股份有限公司）北京神州号属于动力集中式双层内燃动车组，分双层空调硬座车和双层空调软座车两个车种。

总体列车由动车+10辆双层拖车+动车组成。

子弹头列车的车头采用了目前世界上较先进的分布式计算机控制系统，可以避免因一个地方发生故障而导致“全身瘫痪”。

自动监控系统可显示列车运行的重要参数，驾驶员一目了然。

列车装用的新型准高速转向架确保安全，空气弹簧减震使列车平稳，即使在高速运行中发生意外紧急刹车，列车仍旧平稳如常，还有全球卫星定位系统等其他现代化设施。

“神州号”于2000年10月18日投入运营，承担北京和天津之间的城际特快客运业务．此主题相关图片哈尔滨动车组（长春轨道客车股份有限公司）哈尔滨铁路局动车组属于液力传动式单层内燃动车组。

内燃动车组是为满足城间中短途旅客运输需求而设计开发的一种新型客运运输工具。

长客厂设计开发了液力传动内燃动车组。

动车组采用两动五拖编组形式，前后为两辆完全相同的动车，动车采用重联控制，可同时操纵整列动车组。

中间为五辆拖车，其中一辆拖车为带播音室和车长办公席的硬座车。

此主题相关图片蓝箭号动车组（长春轨道客车股份有限公司）长春轨道客车股份有限公司生产的动力集中式电动车组是为了实现中短距离大城市间的快速铁路旅客运输而设计制造的，该车采用CW-200转向架，构造速度200公里/小时。

该动车组分VIP豪华空调软座车和一等空调软座两个车种。

全列车由动车+5辆拖车+动车组成。

此主题相关图片“长白山”号动车组（长春轨道客车股份有限公司）“长白山”号动车组是目前国内动车组中科技含量最高、技术最先进的子弹头高速列车，设计时速为210公里。

CRH3车体结构

设备舱安装图
•
设备舱主要从底架边梁上生根，为安装、
检修、操纵、观察车下设备方便,设备舱两
侧各设有活动裙板和固定裙板，并在其上设
置各种小门、观察口。活动裙板设有专用三
角钥匙开闭的锁闭机构，可以方便打开和关
闭。并且在活动裙板上设有安全吊钩装置，
万一在锁失效的情况下安全吊钩可以钩住裙
板防止发生事故。
• 在设备舱裙板还设有必要的排风孔以及电气设备的散热孔。裙板与底板纵梁之间用折页
• 车体上共用17种铝铸件，铸件主要采用 DIN EN 1706 ，DIN 1688，EN 12681 等标准。材料EN 1706 AC-AlSi7Mg0,3 T6 。
• 铸件大部分采用与车体粘接的结构，少部分是与车体焊接。
• 机械性能：抗拉强度Rm≥230N/mm2
•
屈服强度Rp0,2≥190N/mm2
论上来分析结构真正的技术参数要求。
车下设备舱
设备舱属于非承载结构形式。封闭的设备舱的作用是为了减小列车运行中的空气阻力和加强对车下悬挂装置的保护，增加车体外形美观效果。在进行设备舱的设计时，保证了车下悬挂装置安装检修方便、运用可靠。
CRH3动车组的设备舱由裙板，裙板锁闭机构及其安全吊钩，底板，吊装机构，底板纵梁组成。裙板及底板纵梁的材料是铝型材，底板是铝蜂窝。。
EC 01
• TC 02 • IC 03 • BC 04 • FC 05 • IC 06 • TC 07 • EC 08
大约 10,935 kg 大约 11,035 kg 大约 11,085 kg 大约 10,885 kg 大约 10,885 kg 大约 11,085 kg 大约 11,035 kg 大约 10,935 kg

CRH CRH 动车组平面布置图

S1002CN
9200 180 6915 -40～+40
车体材质: 全列载重(t): 转向架中心距离(mm):
最大轴重(t):
ATP型号: 车组通过最小S型曲线半径(m): 正常运行网压(kV): 编组方式:
铝合金 47
17375
17
CTCS3-300T 180+10+180
25～29 4动4拖
CRH380BL一阶段(6201-6240)
主要技术参数
6号TPB车：二等/餐拖车变压器+受电弓定员42
7号MH车：二等动车变流器定员74
车组总长(m): 车组设计寿命(年): 最高试验速度(km/h): 车辆固定轴距(mm):
211.5 30 275 2700
车体最大宽度(mm): 适应站台高度(mm): 标记速度(km/h): 车轮直径(mm):
7号TC07车：二等拖车变压器+受电弓定员80
8号EC08车：二等/观光动车变流器定员60+8
车组总长(m): 车组设计寿命(年): 最高试验速度(km/h):
车辆固定轴距(mm):
自动车钩中心高度(mm): LKJ: 受电弓落弓高度(mm): 蓄电池电压(V): 单电机额定输出功率(kW):
车组通过最小S型曲线半径(m): 160+10+160
正常运行网压(kV):
22.5～29
编组方式:
5动3拖
CRH5A(5086-5140)
4-4
1号MC2车：一等动车变流器定员56
2号M2B车：二等/包间动车变流器定员58+16
3号TP车：二等拖车变压器+受电弓定员90

中国CRH动车组全车系(2015

1. CRH1A头型（大地铁，原型为Regina C2008）CRH1A-200前期（风笛在上）CRH1A-200后期（风笛在下）CRH1A-250统型CRH1ACRH1B2. CRH1E头型（原型为ZEFIRO250）CRH1B（部分为1E头型）CRH1E3. CRH1-NG头型（原型为ZEFIRO250NG）CRH1A-NG（ZEFIRO-250NG新头型）CRH1E-NG（ZEFIRO-250NG新头型）二、青岛四方-川崎CRH2系：1. CRH2A头型（带鱼，原型为新干线E2-1000系）CRH2A统型CRH2ACRH2A-2001、2042 公务车2. CRH2B头型（带鱼+丹凤眼前灯）CRH2BCRH2E3. CRH2C头型（疯带鱼）CRH2C第一阶段（标称330实际350）CRH2C第二阶段（运营350最高380）4. CRH2G头型CRH2G（原为CRH2H，后G/耐高寒、H/耐风沙及高寒两种子型号统一为G）三、唐车-西门子CRH3系：1. CRH3C头型（兔子+小舌头，原型为Velaro平台ICE-3）CRH3C四、长客-阿尔斯通CRH5系：1. CRH5A头型（驴，原型为Pendolino+SM3）CRH5ACRH5ECRH5G（原为CRH5H，后G/耐高寒、H/耐风沙及高寒两种子型号统一为G）新浪微博：@魔光老徐1. CRH380A头型（老鼠）CRH380ACRH380AL统型CRH380ACRH380A-2808 软卧CRH380A-2538公务车CRH380A（港铁涂装）六、原北车长客、唐车CRH380B/C系：1. CRH380B头型（兔子）CRH380BCRH380BLCRH380BG统型CRH380B统型CRH380BG2. CRH380C头型（鲨鱼）CRH380CL-5601（试制车，无车头银色装饰板）CRH380CL七、BST青岛四方庞巴迪CRH380D系：1. CRH380D头型（原型为ZEFIRO380）CRH380D统型CRH380D八、原南车青岛四方CRH6系：1. CRH6A头型CRH6A（橙色带涂装）CRH6F（橙色带涂装）CRH6S（彩色线条Cinova涂装）九、原北车长客、唐车CJ系：1. CJ1头型CJ1-0502（原名CRH3A，长客）2. CJ2头型（马桶）CJ2-0303（原名CRH3G，唐车）3. CRH3F头型CRH3F（非官方编号，唐车）新浪微博：@魔光老徐十、中国中车中国标准动车组：1. 青岛四方头型（蓝海豚）CRH-02072. 长客头型（金脸谱）CRH-0503十一、各型高速综合检测车：1. CRH2A-2010（2006年7月31日下线）2. CRH2C-2061（2007年12月22日下线）3. CRH5J-0501（原编号CIT001、CRH5-000，2008年6月6日下线）4. CRH2C-2068（2009年1月改造）5. CRH2C-2150（CRH380A头型，原编号CRH2-150C、CIT380A，2010年11月改造）6. CRH380AJ-0201（原编号CIT400A、CRH380A-001，2011年2月22日下线）7. CRH380BJ-0301（CRH380C头型，原编号CIT400B、CRH380B-002，2011年3月下线）8. CRH380AM-0204（原为更高速度试验列车CIT500青铜剑，2011年12月25日落成）9. CRH380AJ-0202（2014年下线）10. CRH380AJ-0203（2014年下线）11. CRH2J-0205（7·23动车事故中CRH2-139E改造重生，2015年7月6日首次亮相）新浪微博：@魔光老徐。

CRH3动车组PPT课件

座椅调节
座椅可调节角度，方便旅客休息。同时，座椅间距宽阔，为旅客提供舒适的腿部空间。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
CRH3动车组性能与测试
最高速度与加速性能
最高速度
CRH3动车组的最高设计时速为350公里/小时，是当前国内最快的动车组之一。
加速性能
02
根据市场需求，开发不同型号和配置的动车组，满足不同客户
的需求。
战略合作与联盟
03
寻求与国内外企业和机构的战略合作，共同推动动车组技术的
发展。
对社会经济的影响
促进区域经济发展
CRH3动车组的广泛应用将加强区域间的经济联系，促进区域经济发展。
提升交通便利性
CRH3动车组的高速度、大容量和舒适性将提升交通便利性，方便人们的出行。
碰撞防护
CRH3动车组在设计中充分斟酌了碰撞防护措施，通过车体结构优化和吸能设计，下落碰撞时的
冲击力对乘客的影响。
测试与验证
CRH3动车组在投入运营前需经过一系列严格的安全测试和验证，确保各项性能指标符合标准要
求。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
CRH3动车组运营与服务
01
02
03
04
发动机型号：MTU-16V4000型柴油机
发动机功率：2800千瓦
传动方式：交直交传动
牵引功率：2700千瓦
控制系统
控制方式
分散控制系统
控制系统
列车控制系统
通讯系统
GSM-R无线通讯系统

CRH5-CRH380动车组平面布置图

车轮踏面类型:
S1002CN 最大轴重(t):
中间车钩中心高度(mm):
895
轮周牵引总功率(kW):
18400 ATP型号:
停放制动:
有
车组通过最小曲线半径(m):
180 车组通过最小S型曲线半径(m):
受电弓工作高度(mm):
4615～6705 受电弓最大升弓高度(mm):
6915 正常运行网压(kV):
200.67 车体最大宽度(mm):
3257
车体最大高度(mm):
20 适应站台高度(mm):
1250
编组整备总重(t):
385 标记速度(km/h):
350
最大制动距离(m):
2500 车轮直径(mm): 1000 中间车钩中心高度(mm):
拖轮920/860 动轮920/830
895
车轮踏面类型: 轮周牵引总功率(kW):
第4章
CRH5型及CRH380B（BL）、 CRH380CL型动车组
CRH5A(5001-5013&5044-5055)
4-1
1号MC2车：二等动车变流器定员74
2号M2S车：二等动车变流器定员93
3号TP车：二等拖车变压器+受电弓定员93
4号M2车：二等动车变流器定员93
5号T2车：二等拖车定员93
3770 422.3 3200 XP55
自动车钩中心高度(mm):
1025 中间车钩中心高度(mm):
950
轮周牵引总功率(kW):
5500
LKJ: 受电弓落弓高度(mm): 蓄电池电压(V): 单电机额定输出功率(kW):
有 4592 DC24 564

和谐号CRH2型电力动车组

不过，日方并无转让车辆的控制软件和源代码技术予中国，倘若软件出现问题，要请日本的技术人员解决。
视野知识
CRH含义
车型区别
原装CRH2A头型CRH为英文缩写，全名China Railways High-speed，中文字面意为“中国铁路高速”，因为是列车品牌名称（不是铁路），所以含义是中国铁路高速列车，正如：动车组英文为Multiple Units，字面意思是“多单位”，因为是谈动力，所以含义是动力多单位即多动力单位，即动车组合，所以汉语翻译为动车组。
2008年4月24日，编号CRH2C-2061的列车在京津城际线上进行高速测试，其最高时速近370公里，打破了 “中华之星”动车组创造的321.5公里时速纪录。及至同年6月底，该纪录为中国制CRH3型的时速394.3公里所打破。
同年8月1日起，首批时速300公里的CRH2C型及16节长大编组的CRH2B型电动车组分别投入京津城际铁路及合宁铁路运营。
列车编组
每组CRH2均为8节或16节列车，其编组方式如下： 8节列车标准编组CRH2A-2001至CRH2A-2042、CRH2A-2044： CRH2C-2061至CRH2C-2070：为配合日后的新路线通车，一些CRH2列车使用了非标准编组形式，包括增加一等车厢。 CRH2A-2043： CRH2A-2045至CRH2A-2060： 16节列车标准编组CRH2B-2111至CRH2B-2120： CRH2E-2121至CRH2E-2130： xxx：列车编号（001-130） WR：卧车 ZY：一等座车
车型简介
CRH2型电力动车组，是中国铁道部为中国铁路第六次大提速里的快速铁路及建造中的高速铁路（高速客运专线），向日本川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车，后自主创新研发的车辆。

CRH3动车组介绍

停放制动
可满足30‰坡道的停放要求，安全，操作简单
无
无
有
项目备用制动空气压缩机
CRH5型动车组
有，调车简单，制动冗余性好
螺杆式（先进、寿命长、维修少）
撒砂装置
有
制动系统的控制
独立的TCN网络（可靠性高）
空气系统管件
橡胶O型圈密封
CRH1型动车组
防火性能
起火后可以驶离不宜停车的地段
无
防火监测辅助供电制式
水冷（环保）
通过最小曲线半径 /m
连挂 145 单车 100
CRH1型动车组欧洲标准 5M3T
800～1250 5500
145 100
CRH2-300动车组日本专用标准 6M2T
三级修：45万公里四级修：90万公里五级修：180万公里
CRH3型动车组欧洲标准 4M4T
三级修：120万公里四级修：240万公里五级修：480万公里
CRH1型动车组
CRH2-300动车组
车体奥氏体不锈钢，大型中铝空型材筒
枕梁低碳钢
形整体承载
100t（压缩）
50t（拉伸）
LMA
LMA
CRH3型动车组大型中空铝型材筒形整体承载 150t（压缩）
100t（拉伸）
S1002G
车轮直径
890/810（可以磨耗40mm）
915/835 （可以磨耗40mm）
1个坐式便器卫生
间
1
个残疾人卫生间
感应式自动门真空保持式
手动门真空推挽式
10个蹲式，2个座 4个座式4个蹲式，其
式，1个残疾
中一个残疾人
人。
卫生间

动车组简介完整版ppt课件

在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
•
这次的标准动车组是按照正向研发的思路进行的，什么叫正向研
发？首先我要考虑有什么样的需求，比如车跑多少公里，跑什么样的线
路，然后根据需求，设计一套技术标准，再根据这套技术标准，去全面
• ZE: 二等座车
• ZEC: 二等座车/餐车
• 当中编号00及01的车厢拥有驾驶室，车外写有
CRH1-0xxA；编号02及07的车厢拥有受电弓。
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
•
2015年11月10日，由中车青岛四方机车车辆股份有限公司自主研制的CRH2G型高寒动
车组，当日获得国家铁路局颁发的“型号合格证”和“制造许可证”，这标志着CRH2G型高寒动车组正式取得市场“通行证”。
•
CRH2G型高寒动车组时速250公里，采用8辆编组，车头的设计灵感取自“骏马”。该
动车组能在零下40℃到零上40℃极端气候环境下正常运营。CRH2G还解决了高海拔适应性
主要技术参数
• 编组：CRH5由8辆车组成，5动3托，首尾设司机室，可双向驾驶。
• 运营速度：200km/h • 牵引功率：5500kw
• 制动距离：平直道上紧急制动时，若初速为200km/h，距离S<2000m；若初速为160，则距离S<1400m。
• 轴重：小于17t • 受电弓位置：3号车和6号车
