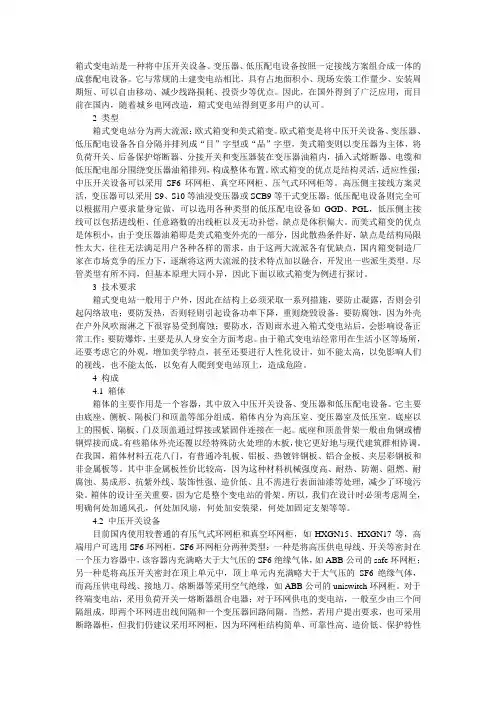

什么是箱变

箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。

它与常规的土建变电站相比，具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。

因此，在国外得到了广泛应用，而目前在国内，随着城乡电网改造，箱式变电站得到更多用户的认可。

2 类型箱式变电站分为两大流派：欧式箱变和美式箱变。

欧式箱变是将中压开关设备、变压器、低压配电设备各自分隔并排列成“目”字型或“品”字型，美式箱变则以变压器为主体，将负荷开关、后备保护熔断器、分接开关和变压器装在变压器油箱内，插入式熔断器、电缆和低压配电部分围绕变压器油箱排列，构成整体布置。

欧式箱变的优点是结构灵活，适应性强；中压开关设备可以采用SF6环网柜、真空环网柜、压气式环网柜等。

高压侧主接线方案灵活，变压器可以采用S9、S10等油浸变压器或SCB9等干式变压器；低压配电设备则完全可以根据用户要求量身定做，可以选用各种类型的低压配电设备如GGD、PGL，低压侧主接线可以包括进线柜、任意路数的出线柜以及无功补偿，缺点是体积偏大。

而美式箱变的优点是体积小，由于变压器油箱即是美式箱变外壳的一部分，因此散热条件好，缺点是结构局限性太大，往往无法满足用户各种各样的需求，由于这两大流派各有优缺点，国内箱变制造厂家在市场竞争的压力下，逐渐将这两大流派的技术特点加以融合，开发出一些派生类型。

尽管类型有所不同，但基本原理大同小异，因此下面以欧式箱变为例进行探讨。

3 技术要求箱式变电站一般用于户外，因此在结构上必须采取一系列措施，要防止凝露，否则会引起闪络放电；要防发热，否则轻则引起设备功率下降，重则烧毁设备；要防腐蚀，因为外壳在户外风吹雨淋之下很容易受到腐蚀；要防水，否则雨水进入箱式变电站后，会影响设备正常工作；要防爆炸，主要是从人身安全方面考虑。

由于箱式变电站经常用在生活小区等场所，还要考虑它的外观，增加美学特点，甚至还要进行人性化设计，如不能太高，以免影响人们的视线，也不能太低，以免有人爬到变电站顶上，造成危险。

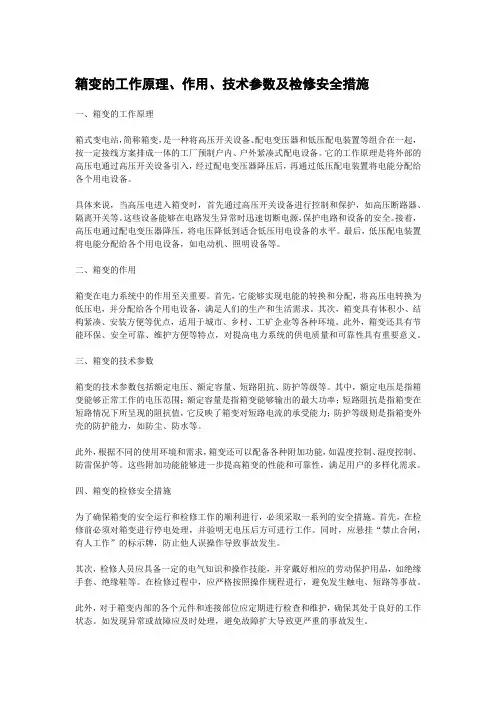

箱变的工作原理、作用、技术参数及检修安全措施一、箱变的工作原理箱式变电站，简称箱变，是一种将高压开关设备、配电变压器和低压配电装置等组合在一起，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。

它的工作原理是将外部的高压电通过高压开关设备引入，经过配电变压器降压后，再通过低压配电装置将电能分配给各个用电设备。

具体来说，当高压电进入箱变时，首先通过高压开关设备进行控制和保护，如高压断路器、隔离开关等。

这些设备能够在电路发生异常时迅速切断电源，保护电路和设备的安全。

接着，高压电通过配电变压器降压，将电压降低到适合低压用电设备的水平。

最后，低压配电装置将电能分配给各个用电设备，如电动机、照明设备等。

二、箱变的作用箱变在电力系统中的作用至关重要。

首先，它能够实现电能的转换和分配，将高压电转换为低压电，并分配给各个用电设备，满足人们的生产和生活需求。

其次，箱变具有体积小、结构紧凑、安装方便等优点，适用于城市、乡村、工矿企业等各种环境。

此外，箱变还具有节能环保、安全可靠、维护方便等特点，对提高电力系统的供电质量和可靠性具有重要意义。

三、箱变的技术参数箱变的技术参数包括额定电压、额定容量、短路阻抗、防护等级等。

其中，额定电压是指箱变能够正常工作的电压范围；额定容量是指箱变能够输出的最大功率；短路阻抗是指箱变在短路情况下所呈现的阻抗值，它反映了箱变对短路电流的承受能力；防护等级则是指箱变外壳的防护能力，如防尘、防水等。

此外，根据不同的使用环境和需求，箱变还可以配备各种附加功能，如温度控制、湿度控制、防雷保护等。

这些附加功能能够进一步提高箱变的性能和可靠性，满足用户的多样化需求。

四、箱变的检修安全措施为了确保箱变的安全运行和检修工作的顺利进行，必须采取一系列的安全措施。

首先，在检修前必须对箱变进行停电处理，并验明无电压后方可进行工作。

同时，应悬挂“禁止合闸，有人工作”的标示牌，防止他人误操作导致事故发生。

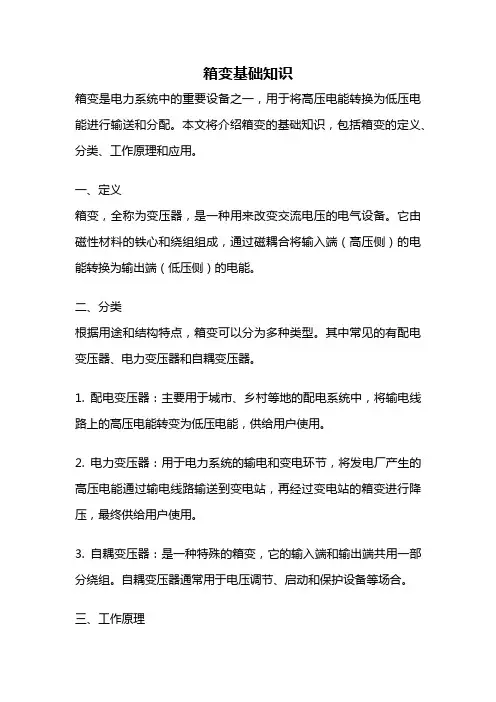

箱变基础知识箱变是电力系统中的重要设备之一，用于将高压电能转换为低压电能进行输送和分配。

本文将介绍箱变的基础知识，包括箱变的定义、分类、工作原理和应用。

一、定义箱变，全称为变压器，是一种用来改变交流电压的电气设备。

它由磁性材料的铁心和绕组组成，通过磁耦合将输入端（高压侧）的电能转换为输出端（低压侧）的电能。

二、分类根据用途和结构特点，箱变可以分为多种类型。

其中常见的有配电变压器、电力变压器和自耦变压器。

1. 配电变压器：主要用于城市、乡村等地的配电系统中，将输电线路上的高压电能转变为低压电能，供给用户使用。

2. 电力变压器：用于电力系统的输电和变电环节，将发电厂产生的高压电能通过输电线路输送到变电站，再经过变电站的箱变进行降压，最终供给用户使用。

3. 自耦变压器：是一种特殊的箱变，它的输入端和输出端共用一部分绕组。

自耦变压器通常用于电压调节、启动和保护设备等场合。

三、工作原理箱变的工作原理基于电磁感应定律。

当输入端施加交流电压时，高压绕组中的电流在铁心中产生磁场，进而感应出低压绕组中的电压。

根据电磁感应定律，输出端的电压与输入端的电压成反比，即输出端电压等于输入端电压乘以变比。

四、应用箱变广泛应用于电力系统的各个环节，包括发电、输电、变电和配电等过程中。

具体应用包括：1. 发电厂：箱变用于将发电机产生的高压电能升压至输电线路需要的电压。

2. 输电线路：箱变用于将高压输电线路上的电能降压至变电站或用户所需的电压。

3. 变电站：箱变用于将输电线路上的高压电能转变为供给用户所需的电压。

4. 用户配电：箱变用于将变电站输出的高压电能降压至用户所需的电压。

在箱变的应用过程中，需要注意其容量、绝缘等级和运行环境等因素。

根据实际需求选择合适的箱变型号和参数，以确保电力系统的安全稳定运行。

总结：箱变作为电力系统中的重要设备，起到了改变电压、输送和分配电能的关键作用。

本文介绍了箱变的定义、分类、工作原理和应用，希望能够帮助读者对箱变有更全面的了解。

箱变内部构造摘要：一、箱变内部构造简介二、箱变各部分功能及原理1.壳体2.开关设备3.绝缘系统4.冷却系统5.保护装置三、箱变选型与使用注意事项四、箱变在我国的应用与发展前景正文：箱变，又称组合式变电站，是一种将高压开关设备、变压器、低压开关设备等组合在一起的成套电气设备。

它具有结构紧凑、占地面积小、安装方便、可靠性高等优点，广泛应用于电力系统、基础设施建设和工矿企业等领域。

下面我们将详细了解箱变的内部构造及其相关知识。

一、箱变内部构造简介箱变内部主要包括壳体、开关设备、绝缘系统、冷却系统和保护装置等部分。

1.壳体：壳体是箱变的保护外壳，通常采用金属或复合材料制成，能有效抵御外部环境对设备的影响，如防潮、防腐蚀、抗紫外线等。

2.开关设备：开关设备主要包括高压开关和低压开关，用于实现电源的接入、切断和负载的切换等功能。

高压开关一般采用SF6断路器、负荷开关等，低压开关可选用塑壳断路器、微型断路器等。

3.绝缘系统：绝缘系统是箱变正常运行的保障，主要包括绝缘子和绝缘套管等。

绝缘子采用瓷绝缘子或复合绝缘子，具有良好的机械强度和绝缘性能。

4.冷却系统：箱变内部元件在运行过程中会产生一定热量，冷却系统的作用就是将这些热量及时散发出去，保证设备的正常运行。

冷却系统主要包括风冷和油冷两种方式。

5.保护装置：保护装置是箱变安全运行的关键，主要包括过电压保护、欠电压保护、过电流保护、短路保护等。

保护装置可采用微机保护装置或电磁式保护装置。

二、箱变各部分功能及原理（此处省略详细描述各部分功能及原理，参考上文提纲）三、箱变选型与使用注意事项1.选型时应根据实际需求选择合适的箱变容量、电压等级、开关类型等参数。

2.注意箱变的防护等级，确保其能适应实际应用环境。

3.使用前应认真阅读产品说明书，了解设备性能、操作方法和安全注意事项。

4.定期检查和维护箱变，确保设备处于良好运行状态。

5.严禁在箱变周围堆放易燃、易爆物品，保持通风良好。

箱变精华知识总结，看完都明白了！箱变箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用 S9 或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

箱变精华知识点总结一、箱变的定义和主要作用1.1 箱变的定义箱变是一种用于调节电力系统电压以及调控电流的设备，通常是由高压绕组和低压绕组组成的变压器。

箱变也被称为配电变压器，通常安装在输电系统和配电系统的交界处，用来将高压输电变成适合用户使用的低电压。

1.2 箱变的主要作用（1）降低电压：箱变可以将输送过来的高压电流转变为适用于家庭和企业使用的低电压。

（2）稳定电压：箱变可以调节电力系统中的电压，确保用户设备得到稳定的电压供应。

（3）调控电流：箱变可以根据不同的用电需求，调节输出电流，以适应不同负载的需要。

二、箱变的结构和工作原理2.1 箱变的结构箱变通常由高压绕组、低压绕组、铁芯和外壳组成。

高压绕组和低压绕组之间通过铁芯连接，铁芯起到了传导磁场的作用，外壳则是用来保护箱变内部的元件和绝缘材料。

2.2 箱变的工作原理当高压电流输入箱变时，通过高压绕组，产生一定的磁场，这个磁场会通过铁芯传导到低压绕组，从而在低压绕组中产生相应的电流输出。

箱变的工作原理实际上是通过电磁感应原理实现的，利用了高压与低压之间的电磁感应关系来进行电压变换。

三、箱变的分类和应用3.1 按用途分类（1）配电箱变：主要用于将输送来的高压电流转变为用户所需要的低电压，以供用户使用。

（2）变频箱变：用于变频调速系统，将不同频率的电流转变为需要的频率。

（3）隔离箱变：用于隔离输入输出电路，保护设备，防止电流过载。

3.2 按结构分类（1）干式箱变：内部绝缘材料使用干式绝缘材料，这种箱变适合使用在潮湿环境和易爆环境中。

（2）油浸箱变：内部绝缘材料使用植物油或矿物油浸泡，常用于大型变压器。

3.3 箱变的应用箱变主要应用于输电系统和配电系统中，用来改变电压和频率，以适应不同的用电需求。

它广泛应用于工矿企业、商业建筑、机场航站、医院、学校、高层建筑和交通枢纽等领域，是电力系统中不可或缺的一部分。

四、箱变的维护和保养4.1 箱变的日常维护（1）定期检查箱变的绝缘情况，保持箱变的干燥；（2）定期检测箱变的接地电阻，确保箱变的接地系统正常；（3）及时更换箱变中的绝缘油，并检测油质和油位；（4）定期清洗箱变的外壳和附件，保持箱变的清洁。

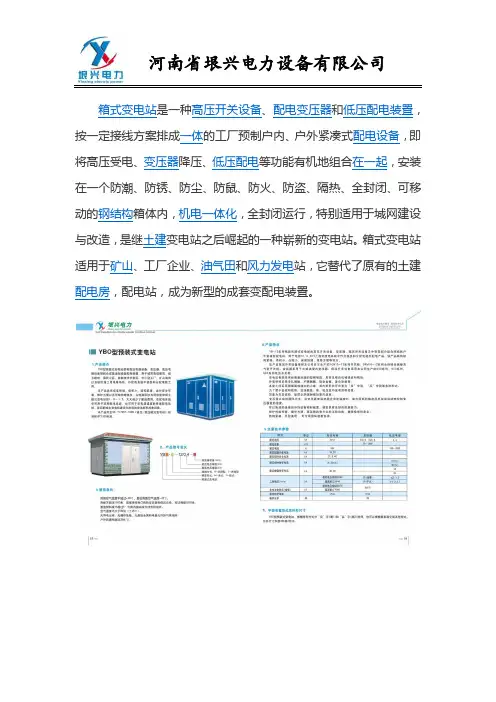

什么是箱变？箱变知识大全箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

耒轻允护F可^用箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关•向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用S9或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等;后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为较近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

箱式变电站简介箱式变电站（简称箱变），一般由高压开关柜，电力变压器（简称配变），低压配电装置等三部分组成。

咱们矿区的箱变一般有：一、高压部分：配变为250KV A及以下的箱变，一般不设高压进出线设备，只用高压熔断器作变压器的保护，熔断器和变压器共同在变压器室，一般熔断器安装在专用的支架上。

配变315KV A-400KV A的箱变一般用带进线隔离开关的开关柜，结合负荷开关出线（大部分是真空负荷开关），一般配上电流保护，前期生产的箱变只有过电流保护，现在生产的箱变一般有短路保护和过载保护，这种箱变的高压柜一般有两台柜，一台为进出线柜，一台PT 柜，进出线柜的面板上一般有：1、电流继电器-----电流保护的启动元件；2、中间继电器-----保护出口元件；3、信号继电器-----保护出口和信号元件；4、分闸按钮-----是电动分闸按钮；5、合闸灯-----合闸时亮；6、分闸灯-----分闸时亮；7、充电检验按钮------检验电容是否充电，按下按钮充电灯亮说明电容已经充电；8、充电灯------9、负荷开关的操作板-----操作负荷开关用，不论是合闸，还是分闸都应严格按操作板上的要求进行操作，注意操作的顺序和方向。

10、隔离开关操作手柄-----是分合隔离开关之用11、进线带电显示器-----进线部位带电时，按下带电显示器上的按钮，其指示灯亮。

12、下门电磁锁-----与带电显示器配合，当下进线位置有电时，电磁锁将下门锁住。

在PT柜面板1、电压继电器-----当电压低于额定电压70%（此值可调）时，继电器可以切断电源。

2、电源灯------电源指示，一般为红色。

后期的PT柜一般没有继电器和电源灯，用负荷开关的分闸灯兼做电源灯。

在面板上还有观察窗。

配变在500KV A以上的箱变配变在500KV A以上的箱变，高压部分配有进线隔离开关和真空断路器出线，前期生产的箱变由继电器提供，短路过载等保护，近期生产的箱变由微机综合保护器提供比较完善的保护，柜体为两台，一台为进线隔离、真空断路器、电流互感器等组成，一台是PT柜。

什么是箱变？箱变知识大全箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用S9或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为较近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

箱变的工作原理
箱变是一种电力变压器，主要用于将高压电能转换为低压电能，以满足不同电器设备的用电需求。

箱变的工作原理是基于电磁感应原理，通过变压器的互感作用来实现电能的转换。

箱变主要由铁芯、绕组和外壳三部分组成。

铁芯是箱变的核心部分，它由高导磁性的硅钢片叠压而成，用于增强磁场的传导和集中。

绕组是箱变的另一个重要组成部分，它由导电线圈绕制而成，用于传递电能。

外壳则是箱变的保护层，用于防止外部环境对箱变的影响。

箱变的工作原理是基于电磁感应原理。

当高压电流通过箱变的高压绕组时，会产生一个强磁场。

这个磁场会穿过铁芯并传递到低压绕组中，从而诱导出低压电流。

由于高压绕组的匝数比低压绕组多，因此高压电流的电压会被降低，而低压电流的电压则会被提高。

箱变的工作原理可以用以下公式来表示：
V1/V2 = N1/N2
其中，V1和V2分别表示高压和低压电压，N1和N2分别表示高压和低压绕组的匝数。

这个公式表明，箱变的电压转换比例取决于绕组的匝数比。

箱变的工作原理还受到一些因素的影响，例如绕组的电阻、铁芯的磁导率和磁滞损耗等。

这些因素会影响箱变的效率和稳定性，因此
需要在设计和制造过程中进行充分考虑。

箱变是一种重要的电力设备，它通过电磁感应原理实现高压电能向低压电能的转换。

箱变的工作原理基于绕组的匝数比和铁芯的磁导率，需要在设计和制造过程中进行充分考虑，以确保其效率和稳定性。

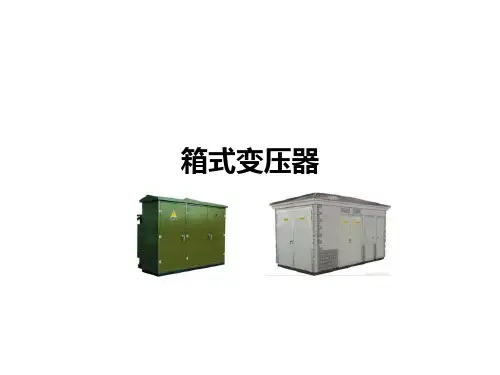

箱式变压器基础知识,值得收藏!什么是变压器：是利用电磁感应的原理来改变交流电压的装置，常用作升降电压、匹配阻抗，安全隔离等。

什么是箱式变压器：箱式变压器也称箱式变电站（简称“箱变”），是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备；箱式变压器并不只是变压器，它相当于一个小型变电站，属于配电站，直接向用户提供电源。

箱式变压器优点：箱式变压器将传统变压器集中设计在箱式壳体中，具有投资低、体积小、施工周期短、维修方便、高可靠性、外形多样化易与周围环境相协调，重量轻、低噪声、低损耗的特点。

箱变应用范围：广泛应用于城网中道路两旁的配电线路住宅小区、街道，大型工地，高层建筑，公园，商业中心、轻站、机场、厂矿、企业、医院、学校及临时性设施等场所。

先认识下基本结构：箱式变压器的操作基本术语运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备，联动备用。

冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

操作前准备人员准备：操作应有两人进行，其中较熟悉设备者为监护人，另一人操作。

工器具准备：个人劳动保护用品，安全帽、工作服、绝缘手套。

操作用工器具，操作手柄、接地线。

操作步骤（1）操作监护人接受调度命令；（2）监护人确认设备编号后根据调令和操作票向操作人传达操作指令；（3）操作人操作，监护人确认操作项次正确，设置相应的安全措施；（4）监护人向调度汇报操作完毕；来源：电力知识课堂。
