鄂钢新1号高炉炉体工艺设计

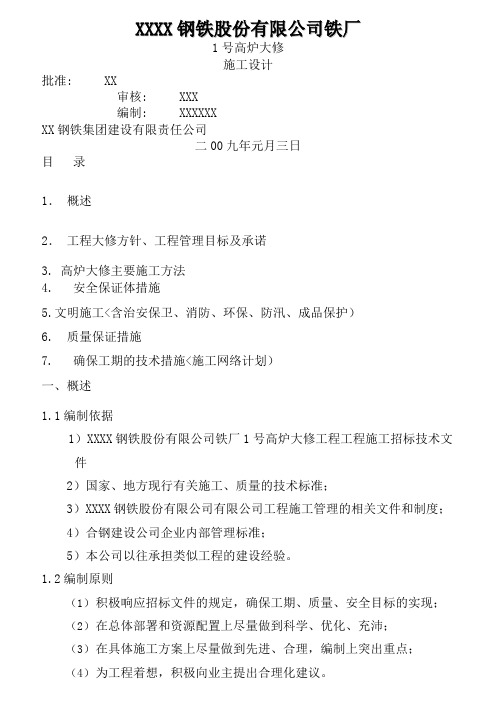

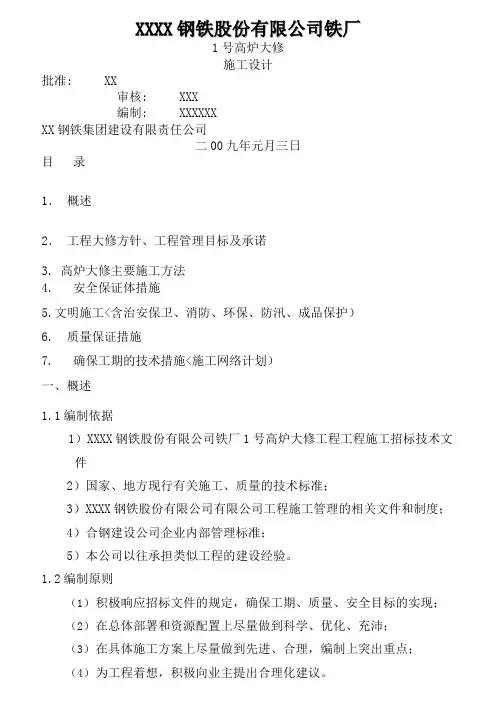

X X X X钢铁股份有限公司铁厂1号高炉大修施工设计批准: XX审核: XXX编制: XXXXXXXX钢铁集团建设有限责任公司二00九年元月三日目录1．概述2．工程大修方针、工程管理目标及承诺3. 高炉大修主要施工方法4. 安全保证体措施5.文明施工<含治安保卫、消防、环保、防汛、成品保护）6. 质量保证措施7. 确保工期的技术措施<施工网络计划）一、概述1.1编制依据1）XXXX钢铁股份有限公司铁厂1号高炉大修工程工程施工招标技术文件2）国家、地方现行有关施工、质量的技术标准；3）XXXX钢铁股份有限公司有限公司工程施工管理的相关文件和制度；4）合钢建设公司企业内部管理标准；5）本公司以往承担类似工程的建设经验。

1.2编制原则（1）积极响应招标文件的规定，确保工期、质量、安全目标的实现；（2）在总体部署和资源配置上尽量做到科学、优化、充沛；（3）在具体施工方案上尽量做到先进、合理，编制上突出重点；（4）为工程着想，积极向业主提出合理化建议。

1.3 工程简况及特点工程名称：XXXX钢铁股份有限公司铁厂1号高炉大修工程工程地点：XXXX钢铁股份有限公司工程类型：冶金大修工程1.3.1工程简介XXXX钢铁股份有限公司铁厂1号高炉大修工程主要工作为:1. 炉顶系统(含固定受料斗、布料器、小钟部分、大钟部分、炉顶法兰、探尺系统、炉顶润滑系统、均压系统、高炉各平台>。

2. 高炉本体、炉前(看水系统、高炉本体及炉前>；3. 筑炉部分 <高炉本体、热风炉、热风管道）。

b5E2RGbCAP1.3.3 工期要求：XXXX钢铁股份有限公司铁厂1号高炉大修工程工期：26天。

二、工程大修方针、工程管理目标及承诺2.1 工程大修方针在本工程的工程大修过程中，我们本着服务于长江钢铁，一切为业主着想的指导思想，以建设公司牵头，集中全公司的资源，组织高效、务实的工程班子，以雄厚的技术力量、优良的技术装备、先进的施工工艺、苛求认真的工作态度和严格科学的管理来实施本工程的施工。

高炉炼铁工艺设计规范一、设计原则1.安全设计优先。

设计应确保高炉炼铁过程的操作安全，避免事故的发生。

2.高效节能设计。

设计应力求最大限度地提高高炉的冶炼效率，减少能源的消耗。

3.环境友好设计。

设计应考虑降低对环境的污染，减少有害气体和固体废弃物的排放。

二、高炉炼铁主要工艺流程1.炉前处理。

包括铁矿石的预处理、燃料和还原剂的配制等。

2.炉内冶炼。

包括矿石还原、熔化和析出熔渣、生成高炉煤气等。

3.高炉煤气处理。

包括净化、干燥和利用高炉煤气。

4.高炉渣处理。

包括渣料的脱水处理和利用。

三、炉前处理1.铁矿石的配合比应合理，确保冶炼过程的稳定性和冶炼指标的达标性。

2.铁矿石的浸出特性要进行充分的实验研究，以确定浸出的最佳工艺参数。

3.高炉燃料的选择应综合考虑成本、环境友好性和能源的有效利用。

四、炉内冶炼1.高炉内部的结构设计应保证炉缸的良好通风，以保证冶炼过程中的燃烧效率。

2.炉缸内的冷却系统设计应考虑耐用性和冷却效果，以确保高效的冷却。

3.高炉炼铁时，应定期对高炉进行倒渣、换衬等操作，以保持高炉的正常运行。

4.高炉内的矿石还原过程应控制在适宜的温度和还原度范围内，以保证冶炼指标的达标。

五、高炉煤气处理1.高炉煤气的净化应采用适当的设备和工艺，以去除其中的有害物质和尘埃。

2.煤气的干燥设备应保证干燥效果良好，以确保后续的煤气利用过程的正常运行。

3.高炉煤气的利用应采用先进的技术，以最大限度地提高煤气的利用效率，并减少对环境的污染。

六、高炉渣处理1.高炉渣的脱水处理应采用适当的设备和工艺，以去除渣中的水分，并达到可使用的要求。

2.渣的利用应采用最佳工艺，如制砖、制磷肥等，以最大限度地提高渣的综合利用效率。

七、安全管理1.在工艺设计中应考虑高炉作业人员的安全，在设计中提供安全防护装置和设备。

2.并应为高炉作业人员提供防护用品和紧急避险通道，并进行相应的安全培训。

3.在设计中考虑高炉熔铁和高炉煤气的安全处理和防护，确保高炉作为整个冶炼系统的安全运行。

年产万吨生铁的高炉炼铁车间工艺设计1. 引言高炉炼铁车间是钢铁企业中重要的生产部门之一，承担着将铁矿石通过高温还原产生生铁的任务。

本文旨在设计一套年产万吨生铁的高炉炼铁车间工艺，以确保高效、稳定地生产高质量的生铁。

2. 工艺流程为了实现年产万吨生铁的目标，我们采用以下工艺流程：2.1 矿石预处理矿石预处理是高炉炼铁的第一步，目的是将原始矿石进行破碎、筛分、洗选等工序，以去除杂质并获得合适的粒度分布。

矿石预处理的具体工艺流程包括： 1.矿石破碎：通过破碎设备将原始矿石破碎至适合进一步处理的大小； 2. 筛分：经过筛分设备将破碎后的矿石按照粒度分布分级，分别进入不同的处理线路； 3. 洗选：利用洗选设备去除矿石中的杂质和尾矿，获得洗选后的矿石。

2.2 炼铁炉料配料炼铁炉料配料是将预处理好的矿石与其他辅助炼铁原料按照一定的配比混合，以形成合适的炉料，满足高炉内燃烧和还原的需求。

炼铁炉料配料的工艺流程包括：1. 矿石称量：将预处理后的矿石按照设定的配比进行称量，并放入配料设备中； 2. 辅料添加：将其他辅助炼铁原料如焦炭、石灰石等按照一定比例添加到配料设备中；3. 搅拌混合：通过搅拌设备对矿石和辅料进行混合，确保配料均匀。

2.3 高炉炉缸操作高炉炉缸操作是指将配料装入高炉内，并控制高炉内的温度、气氛和流动状态，使炉料逐渐进行还原反应并生成生铁。

高炉炉缸操作的工艺流程包括： 1. 入炉：将配料从炼铁炉料配料设备中装入高炉的料斗中，并通过配料装置均匀地投放到炉缸中； 2. 点火：在炉缸底部点火，通过引入适量的空气使焦炭燃烧，形成高温的还原气体； 3. 加料：在还原气氛下，定期加入炉料和燃料以保持高炉的运行； 4.排渣：定期排出炉缸内产生的废渣和不可燃物，以保持炉缸的畅通。

2.4 生铁产出在高炉炼铁的过程中，生铁通过熔化和融合的过程逐渐生成，并且由底部口出高炉。

生铁的质量受到炉料配比、温度和操作的影响，需要进行质量监控和调整。

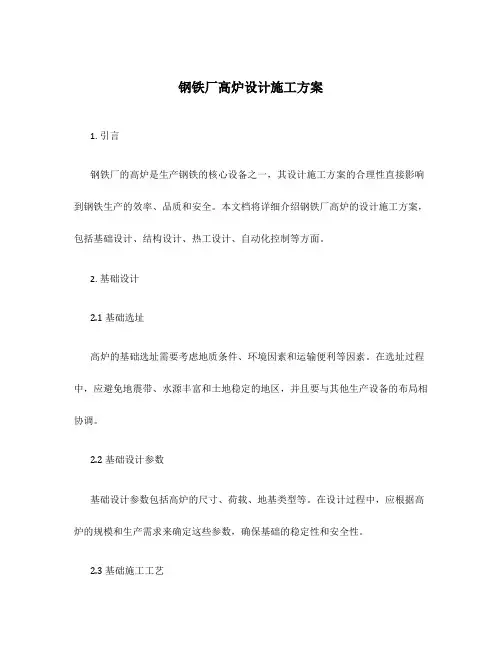

钢铁厂高炉设计施工方案1. 引言钢铁厂的高炉是生产钢铁的核心设备之一，其设计施工方案的合理性直接影响到钢铁生产的效率、品质和安全。

本文档将详细介绍钢铁厂高炉的设计施工方案，包括基础设计、结构设计、热工设计、自动化控制等方面。

2. 基础设计2.1 基础选址高炉的基础选址需要考虑地质条件、环境因素和运输便利等因素。

在选址过程中，应避免地震带、水源丰富和土地稳定的地区，并且要与其他生产设备的布局相协调。

2.2 基础设计参数基础设计参数包括高炉的尺寸、荷载、地基类型等。

在设计过程中，应根据高炉的规模和生产需求来确定这些参数，确保基础的稳定性和安全性。

2.3 基础施工工艺基础施工工艺包括地表开挖、基坑处理、灌注桩施工等。

在施工过程中，应根据地质条件和基础设计要求，采用适当的工艺和设备，确保基础的牢固和可靠。

3. 结构设计3.1 结构材料高炉的主要结构材料为钢结构和混凝土。

钢结构用于高炉的外壳和内部设备支撑，混凝土用于高炉的炉壁和炉底。

3.2 结构设计参数结构设计参数包括高炉的尺寸、结构荷载、抗震性能等。

在设计过程中，应根据高炉的规模和使用条件来确定这些参数，确保结构的强度和稳定性。

3.3 结构施工工艺结构施工工艺包括钢结构的焊接、混凝土的浇筑和养护等。

在施工过程中，应根据设计要求，采用适当的工艺和设备，确保结构的质量和可靠性。

4. 热工设计4.1 热工参数高炉的热工参数包括燃料消耗、风温、炉温、炉压等。

在设计过程中，应根据炼铁工艺和产品品质要求，确定这些参数，确保高炉的热工效果和生产效率。

4.2 热工设备热工设备包括燃烧系统、风机系统、排烟系统等。

在设计过程中，应根据热工参数和炼铁工艺要求，选择适当的设备类型和规格，确保设备的稳定运行和高效能耗。

4.3 热工控制热工控制包括燃烧控制、风量控制、温度控制等。

在设计过程中，应根据热工参数和自动化程度要求，选择适当的控制策略和仪表设备，确保高炉的热工过程稳定可控。

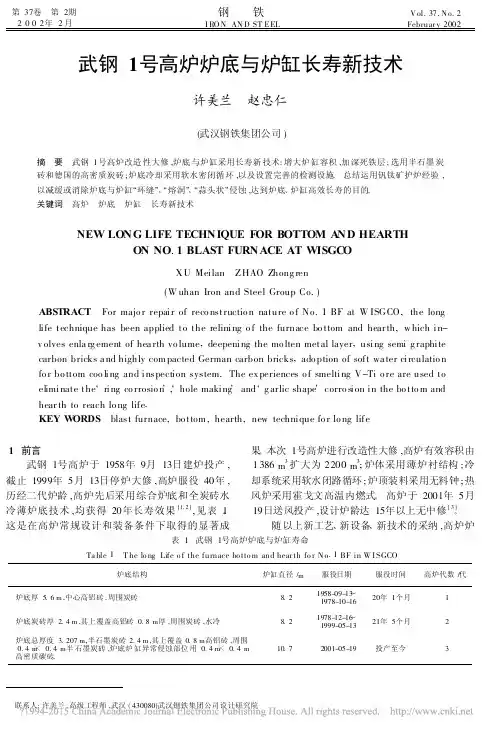

第37卷　第2期2002年2月钢 铁I RO N AN D ST EELV ol.37,N o.2Februar y2002武钢1号高炉炉底与炉缸长寿新技术许美兰　赵忠仁(武汉钢铁集团公司)摘　要　武钢1号高炉改造性大修,炉底与炉缸采用长寿新技术:增大炉缸容积,加深死铁层;选用半石墨炭砖和德国的高密质炭砖;炉底冷却采用软水密闭循环,以及设置完善的检测设施。

总结运用钒钛矿护炉经验,以减缓或消除炉底与炉缸“环缝”、“熔洞”、“蒜头状”侵蚀,达到炉底、炉缸高效长寿的目的。

关键词　高炉　炉底　炉缸　长寿新技术NEW LONG LIFE TECHNIQUE FOR BOTTOM A ND HEARTHON NO.1BLAST FURNACE AT WISGC OXU Meilan　ZHAO Zhong ren(W uhan Iron and Steel Group Co.)ABSTRACT　For majo r repair of reco nstructio n nature o f No.1BF at W ISGCO,the long life technique has been applied to the relining o f the furnace bo ttom and hear th,w hich in-v olves enla rg ement of hea rth vo lume,deepening the mo lten metal layer,using semi g raphite carbon bricks a nd highly com pacted German carbon bricks,ado ption of soft wa ter circulatio n fo r bo ttom coo ling and inspection system.The ex periences o f smelting V-Ti o re are used to eliminate the`ring co rrosio n’,`hole making’and`g arlic shape’corro sion in the bo tto m and hear th to reach lo ng life.KEY W ORDS　blast furnace,bo ttom,hearth,new technique fo r lo ng life1　前言武钢1号高炉于1958年9月13日建炉投产,截止1999年5月13日停炉大修,高炉服役40年,历经二代炉龄,高炉先后采用综合炉底和全炭砖水冷薄炉底技术,均获得20年长寿效果[1,2],见表1。

高炉炼铁综合计算及高炉本体设计目录前言 (3)摘要 ........................................................................................... 错误!未定义书签。

第一章高炉炼铁综合计算 .. (5)1.1 原始条件 (5)1.2 工艺计算 (8)1.2.1 配料计算 (8)1.2.2 物料平衡 (13)1.2.3 热平衡计算 (19)1.2.3.2 热平衡表 (24)m的高炉本体设计 (26)第二章有效容积127532.1 技术经济指标确定 (26)2.2 高炉内型尺寸计算 (26)2.2 炉衬材质及厚度 (29)2.2.1炉底衬砖的设计 (29)2.2.2炉腹、炉腰及炉身下部的砌筑 (30)2.2.3炉身上部和炉喉砌筑 (30)2.3高炉冷却 (30)2.3.1冷却的目的和意义 (32)2.3.2高炉冷却介质 (32)2.3.3冷却设备 (32)2.4炉体钢结构 (33)2.4.1炉体钢结构 (33)2.4.2炉壳 (34)2.5 高炉基础 (34)结论 ........................................................................................... 错误!未定义书签。

谢辞 . (37)参考文献 (38)前言高炉炼铁是以铁矿石（天然富矿、烧结矿、球团矿）为原料，以焦炭、煤粉、重油、天然气等为燃料和还原剂，以石灰石等为熔剂，在高炉内通过燃料燃烧、氧化物中铁元素的还原以及非铁氧化物造渣等一系列复杂的物理化学过程获得生铁。

其主要副产品有高炉炉渣和高炉煤气。

为实现优质、低耗、高产和延长炉龄，高炉本体结构和辅助系统必须满足耐高温，耐高压，耐腐蚀，密封性好，工作可靠，寿命长，产品优质，产量高，消耗低等要求。

现代化高炉已成为高度机械化、自动化和大型化的一种综合生产装置。

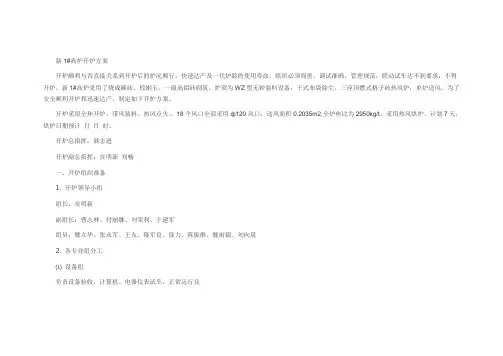

新1#高炉开炉方案开炉顺利与否直接关系到开炉后的炉况顺行，快速达产及一代炉龄的使用寿命，组织必须周密，调试准确，管理规范，联动试车达不到要求，不得开炉。

新1#高炉采用了烧成碳砖、棕刚玉、一级高铝砖砌筑，炉顶为WZ型无钟装料设备，干式布袋除尘，三座顶燃式格子砖热风炉，单炉送风。

为了安全顺利开炉和迅速达产，制定如下开炉方案。

开炉采用全焦开炉、带风装料、热风点火.。

18个风口全部采用ф120风口，送风面积0.2035m2,全炉焦比为2950kg/t。

采用热风烘炉，计划7天，烘炉日期预计月日时。

开炉总指挥：韩志进开炉副总指挥：贠明新刘畅一、开炉组织准备⒈开炉领导小组组长：贠明新副组长：曹志林、付丽娜、刘荣利、于建军组员：魏立华、张永军、王友、隆军良、徐力、陈振维、魏雨银、刘向晨⒉各专业组分工⑴设备组负责设备验收，计算机、电器仪表试车，正常运行及烘、开炉达产的安全用电。

组长：魏立华组员：徐利、贾云贺、何振生、吕凤余、贾国明、赵继明⑵炉内工艺组负责制定烘、开炉方案，配料计算和达产计划。

组长：于建军组员：曹志林刘相晨魏雨银⑶炉前组负责炉前设备试车，出铁厂、风口平台、渣铁沟提砌筑、高炉烘、开炉炉前操作工作。

组长：齐凤刚组员：三班炉前班长。

⑷热风炉和煤气除尘组负责开炉前热风炉和煤气系统试车，开炉前的热风烘炉及开炉后的风温等工作。

组长：陈振维组员：王洪成、蔡国永⑸卷称组负责上料系统的试车及开炉后上料系统的操作。

组长：吴建飞组员：张建波⑹冷却水系统组负责水系统试车与烘、开炉冷却系统的操作。

组长：隆君良、王献柱组员：全体水工⑺原燃料供应和渣铁平衡生产组负责开炉及达产的原燃料供应及渣铁处理组长：付丽娜组员：王友何会林陆云龙刘久明⑻材料和备件组负责开炉达产期间各种材料和备件的催办和落实。

组长：魏立华组员：机动科职员⑼劳动调配组组长：张永军组员：调度员。

⑽安全保卫组负责烘、开炉达产安全检查、安全措施的落实、安全保卫防火等工作。

1、鄂钢2600m3高炉（中冶南方设计）鄂钢新1号高炉炉底、炉缸设计为：炉底满铺砖第1层采用国产高导热石墨砖，高度400mm；第2、3层采用国产微孔炭砖，总高度800mm；第4、5层中心部位采用国产超微孔炭砖，边缘采用德国SGL大块超微孔炭砖9RD-N，总高度800mm；第6、7层采用国产陶瓷垫，总高度800mm。

整个炉底砌体高度2800mm。

炉缸侧壁外侧第6-14层采用德国SGL大块超微孔炭砖9RD-N，总高度4100mm，炉缸侧壁外侧第15-17层采用国产微孔炭砖，炉缸侧壁内侧第7-17层采用国产小块陶瓷杯结构。

整个风口区全部采用大块组合砖砌筑，风口及铁口组合砖材质均为刚玉氮化硅，以提高其抗渣铁侵蚀及抗冲刷能力。

2、鞍钢2580m3高炉鞍钢11号高炉在本次大修中, 采用了法国SA VOIE的陶瓷杯和日本ND K的微孔碳砖, 见图2。

陶瓷杯底为两层抗铁水侵蚀性能优良的刚玉莫来石砖MS-4R，中心大块为棕刚玉质预制件, 陶瓷杯杯壁为抗渣铁侵蚀性能优良的棕刚玉质大型预制件组合砖, 其背部采用碗形锁砖结构。

日本大块碳砖砌筑砖缝要求小于0.5mm以减小热阻, 保证碳砖热面温度低于80℃(碳砖两端温差大于800℃易发生断裂)。

大块碳砖与MS-4R采用顶砌, 不留膨胀缝, 陶瓷杯底MS-4R采用无水胶泥CRU4由边缘到中心压迫式环形砌筑，以防漂浮，MS-4R与中心大块之间80mm膨胀缝采用刚玉质浇注料现场浇注联接。

3、重钢2500m3高炉（中冶赛迪设计）重钢3号高炉炉缸炉底采用炭砖+陶瓷杯结构，如下图所示。

炉底第1层为满铺400mm厚的石墨砖，第2-4层为满铺400mm厚的半石墨砖，第5层为满铺400mm厚的微孔炭砖。

炉缸靠近冷却壁侧环砌微孔炭砖炉缸。

陶瓷杯底砌2层400mm厚的刚玉莫来石砖，陶瓷杯壁环砌刚玉莫来石砖。

陶瓷杯与炭砖之间用炭素胶泥（TJ-2）填充；砌筑陶瓷杯砖用刚玉质磷酸盐耐火泥浆（GP-85）；陶瓷杯砖与炭砖之间膨胀缝缓冲耐火泥浆（HCN-177L）；炉底满铺保护砖与陶瓷杯砖之间的环缝及陶瓷杯与保护砖之间的环缝用刚玉捣打料。
