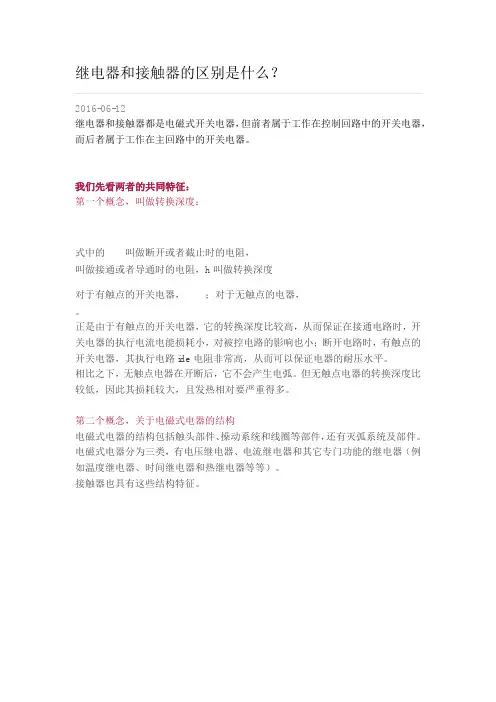

继电器和接触器的区别是什么？2016-06-12继电器和接触器都是电磁式开关电器，但前者属于工作在控制回路中的开关电器，而后者属于工作在主回路中的开关电器。

我们先看两者的共同特征：第一个概念，叫做转换深度：式中的叫做断开或者截止时的电阻，叫做接通或者导通时的电阻，h叫做转换深度对于有触点的开关电器，；对于无触点的电器，。

正是由于有触点的开关电器，它的转换深度比较高，从而保证在接通电路时，开关电器的执行电流电能损耗小，对被控电路的影响也小；断开电路时，有触点的开关电器，其执行电路ide电阻非常高，从而可以保证电器的耐压水平。

相比之下，无触点电器在开断后，它不会产生电弧。

但无触点电器的转换深度比较低，因此其损耗较大，且发热相对要严重得多。

第二个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。

电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器（例如温度继电器、时间继电器和热继电器等等）。

接触器也具有这些结构特征。

简单描述：（1）当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产生磁通，其中衔铁与铁心之间气隙中的磁通将作用于衔铁。

随着工作磁通逐渐增加，作用于衔铁上的电磁吸力（转矩）也越来越大。

当电磁吸力大于系统反力时，衔铁将绕其转动轴转动带动其执行部分（触头系统）的动触头C0运动，从而实现常开触头和常闭触头变位。

（2）激磁线圈断电后，激磁线圈电流逐渐减小，电磁系统中的磁通也逐渐降低，工作气隙磁通也随之降低，作用于衔铁上的电磁吸力越来越小。

当电磁吸力小于衔铁反力时，衔铁在系统反力的作用下开始向其初始位置返回，带动动触点C0向其初始位置运动，直至常开触点和常闭触头复位。

第三个概念，叫做电磁式电器的返回特性返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

通常返回系数小于1。

将继电器的激磁线圈输入端X看成是元件的输入，将触头系统中触点的变位Y 看成是元件的输出，则继电器输入—输出特性就包括返回系数。

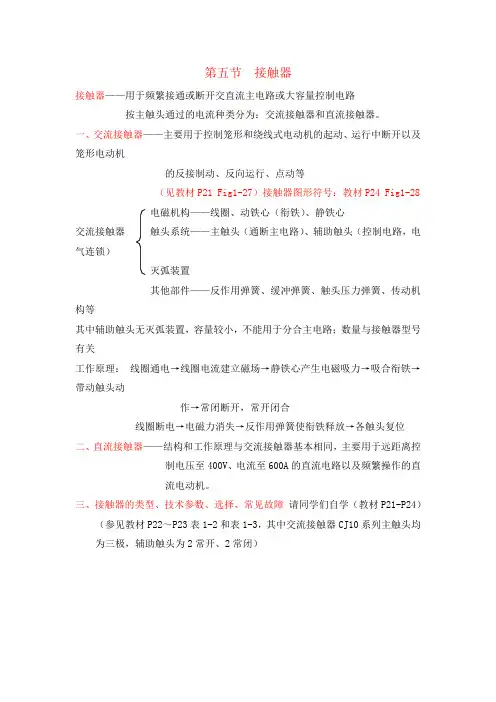

第五节接触器接触器——用于频繁接通或断开交直流主电路或大容量控制电路按主触头通过的电流种类分为：交流接触器和直流接触器。

一、交流接触器——主要用于控制笼形和绕线式电动机的起动、运行中断开以及笼形电动机的反接制动、反向运行、点动等（见教材P21 Fig1-27）接触器图形符号：教材P24 Fig1-28电磁机构——线圈、动铁心（衔铁）、静铁心交流接触器触头系统——主触头（通断主电路）、辅助触头（控制电路，电气连锁）灭弧装置其他部件——反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构等其中辅助触头无灭弧装置，容量较小，不能用于分合主电路；数量与接触器型号有关工作原理：线圈通电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位二、直流接触器——结构和工作原理与交流接触器基本相同，主要用于远距离控制电压至400V、电流至600A的直流电路以及频繁操作的直流电动机。

三、接触器的类型、技术参数、选择、常见故障请同学们自学（教材P21-P24）（参见教材P22～P23表1-2和表1-3，其中交流接触器CJ10系列主触头均为三极，辅助触头为2常开、2常闭）接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等到电力负载。

交流接触器的主触头通常有3对，直流为2对。

接触器的动、静触头一般置于灭弧罩内，有一种真空接触器则是将动触头密闭于真空泡中，它具有分断能力高，寿命长，操作频率高，体积小及重量轻等优点。

其工作原理：当线圈中有工作电流通过时，电磁机构将电磁机构中吸引线圈的电流转换成电磁力，电磁力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。

选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

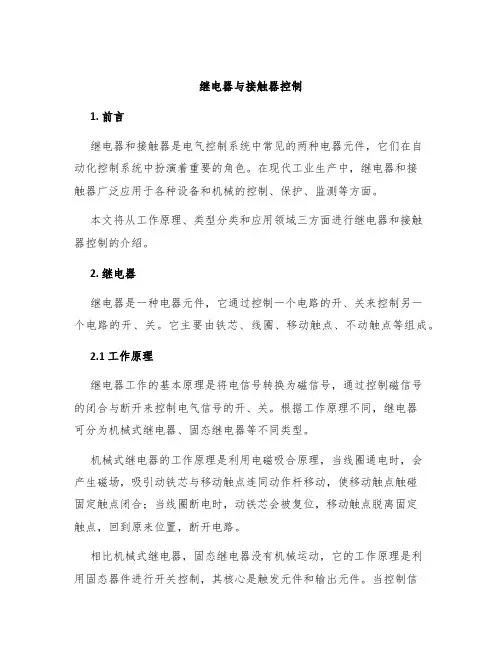

继电器与接触器控制1. 前言继电器和接触器是电气控制系统中常见的两种电器元件，它们在自动化控制系统中扮演着重要的角色。

在现代工业生产中，继电器和接触器广泛应用于各种设备和机械的控制、保护、监测等方面。

本文将从工作原理、类型分类和应用领域三方面进行继电器和接触器控制的介绍。

2. 继电器继电器是一种电器元件，它通过控制一个电路的开、关来控制另一个电路的开、关。

它主要由铁芯、线圈、移动触点、不动触点等组成。

2.1 工作原理继电器工作的基本原理是将电信号转换为磁信号，通过控制磁信号的闭合与断开来控制电气信号的开、关。

根据工作原理不同，继电器可分为机械式继电器、固态继电器等不同类型。

机械式继电器的工作原理是利用电磁吸合原理，当线圈通电时，会产生磁场，吸引动铁芯与移动触点连同动作杆移动，使移动触点触碰固定触点闭合；当线圈断电时，动铁芯会被复位，移动触点脱离固定触点，回到原来位置，断开电路。

相比机械式继电器，固态继电器没有机械运动，它的工作原理是利用固态器件进行开关控制，其核心是触发元件和输出元件。

当控制信号作用于触发元件时，触发元件输出高电平，使输出元件闭合；当控制信号消失时，触发元件输出低电平，使输出元件断开。

2.2 类型分类继电器可以根据使用场合、功能及结构特点进行分类。

在使用场合上，继电器一般分为小功率继电器和大功率继电器。

小功率继电器主要用于信号传输和控制，大功率继电器则用于电路开关控制。

在结构类型上，继电器可以分为电磁式继电器、固态继电器、时间继电器、中间继电器、保护继电器等多种类型。

不同类型的继电器在结构和电气性能上有所不同，以适应不同的工作场合和应用要求。

2.3 应用领域继电器广泛应用于自动化控制、通讯、电力电子、仪器仪表等领域。

在自动化控制中，继电器可用于启动、停止电机、控制电器、控制灯光等；在通讯领域，继电器可用于开关线路的控制和保护；在电力电子领域，继电器可用于电路的保护、响应和开关控制；在仪器仪表领域，继电器可用于信号转换和控制等方面。

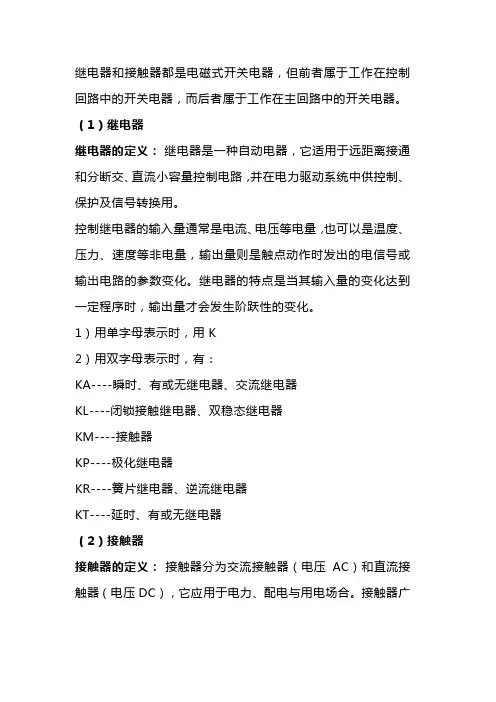

继电器和接触器都是电磁式开关电器，但前者属于工作在控制回路中的开关电器，而后者属于工作在主回路中的开关电器。

（1）继电器继电器的定义：继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

1）用单字母表示时，用K2）用双字母表示时，有：KA----瞬时、有或无继电器、交流继电器KL----闭锁接触继电器、双稳态继电器KM----接触器KP----极化继电器KR----簧片继电器、逆流继电器KT----延时、有或无继电器（2）接触器接触器的定义：接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

1）接触器的图形符号如下图所示，文字符号为KM。

（a）线圈（b）主触点（c）辅助触点2）接触器的接线方法自锁互锁（3）继电器与接触器的区别1）作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器首要作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

容量大的接触器一般都带有灭弧罩。

继电器的触头容量一般不会逾越5A，小型继电器的触头容量一般只需1A或2A，而接触器的触头容量最小的也有9A;接触器的触头一般有三对主触头(主触头都是常开触头)另外还有几对辅佐触头。

而继电器的触头一般不分主辅；继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置;继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。

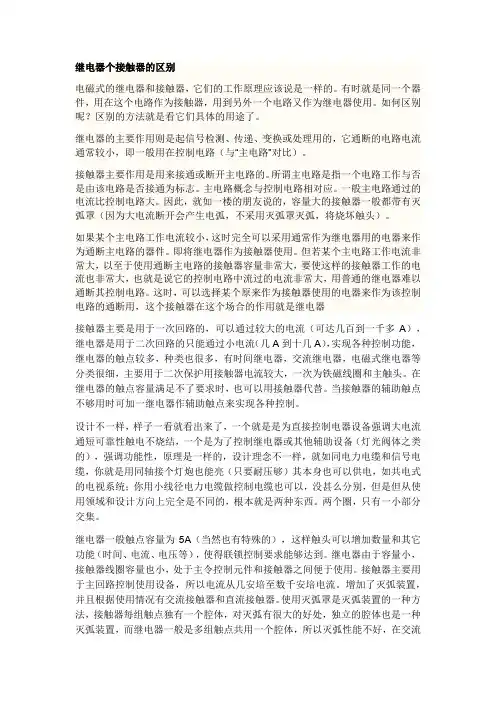

继电器个接触器的区别电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢？区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。

接触器主要作用是用来接通或断开主电路的。

所谓主电路是指一个电路工作与否是由该电路是否接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。

如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。

即将继电器作为接触器使用。

但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。

这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。

在继电器的触点容量满足不了要求时，也可以用接触器代替。

当接触器的辅助触点不够用时可加一继电器作辅助触点来实现各种控制。

设计不一样，样子一看就看出来了，一个就是是为直接控制电器设备强调大电流通短可靠性触电不烧结，一个是为了控制继电器或其他辅助设备（灯光阀体之类的），强调功能性，原理是一样的，设计理念不一样，就如同电力电缆和信号电缆，你就是用同轴接个灯炮也能亮（只要耐压够）其本身也可以供电，如共电式的电视系统；你用小线径电力电缆做控制电缆也可以，没甚么分别，但是但从使用领域和设计方向上完全是不同的，根本就是两种东西。

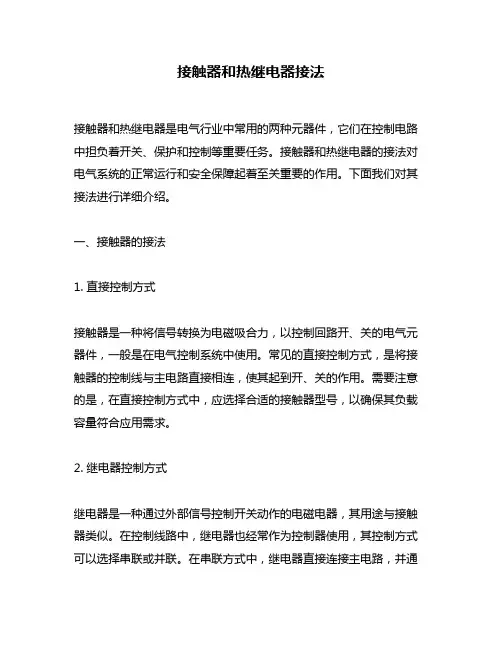

接触器和热继电器接法接触器和热继电器是电气行业中常用的两种元器件，它们在控制电路中担负着开关、保护和控制等重要任务。

接触器和热继电器的接法对电气系统的正常运行和安全保障起着至关重要的作用。

下面我们对其接法进行详细介绍。

一、接触器的接法1. 直接控制方式接触器是一种将信号转换为电磁吸合力，以控制回路开、关的电气元器件，一般是在电气控制系统中使用。

常见的直接控制方式，是将接触器的控制线与主电路直接相连，使其起到开、关的作用。

需要注意的是，在直接控制方式中，应选择合适的接触器型号，以确保其负载容量符合应用需求。

2. 继电器控制方式继电器是一种通过外部信号控制开关动作的电磁电器，其用途与接触器类似。

在控制线路中，继电器也经常作为控制器使用，其控制方式可以选择串联或并联。

在串联方式中，继电器直接连接主电路，并通过控制线路接收信号，完成开、关的任务。

二、热继电器的接法热继电器是一种以热作用为控制原理的电气元器件，其主要用于电动机的保护和控制。

常见的热继电器接法包括以下几种：1. 直接式保护直接式保护方法是指将热继电器直接接在电动机电路中，当电动机过载或故障时，热继电器会自动跳闸，以保护电动机不受进一步的损伤。

需要注意的是，电动机的额定电流应小于热继电器的额定电流。

2. 间接式保护在间接式保护方式中，热继电器和运行继电器被作为一个单独的装置安装在电动机终端盒中。

当电动机过载时，热继电器会触发运行继电器的断路保护机构，使电动机停止运行，以避免过载损坏。

总之，接触器和热继电器作为电气控制系统中常用的元器件，其接法可以根据应用需求进行选择。

需要注意的是，在接法时应选择合适的型号和额定容量，以确保电气系统的安全稳定运行。

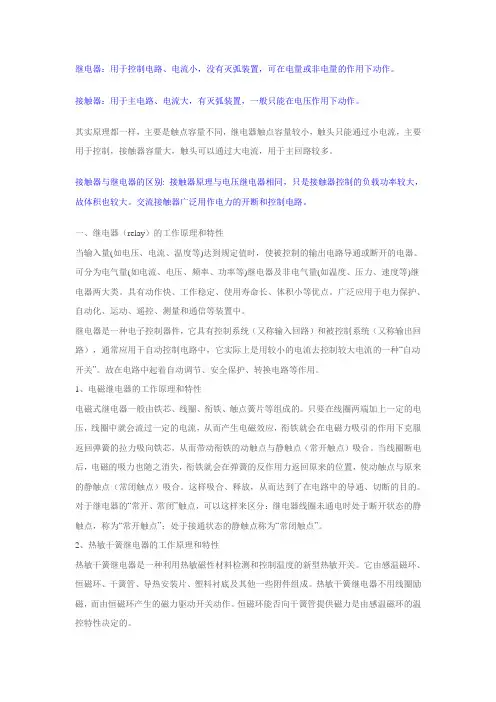

继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。

接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。

其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。

接触器与继电器的区别: 接触器原理与电压继电器相同，只是接触器控制的负载功率较大，故体积也较大。

交流接触器广泛用作电力的开断和控制电路。

一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件，用于控制电路中的电流流动。

它们在各种自动化系统、电力系统等领域中起着重要的作用。

本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。

继电器的基本原理继电器是一种电控制装置，能够使用小电流来控制大电流的流动。

继电器通常由电磁系统、机械系统和电气系统组成。

电磁系统继电器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

电气系统电气系统由常开触点（NO）和常闭触点（NC）组成。

当继电器处于非通电状态时，常开触点闭合，常闭触点断开；当继电器通电时，常开触点断开，常闭触点闭合。

接触器的基本原理接触器与继电器类似，也是一种电控制装置。

接触器通常由电磁系统、机械系统和电气系统组成，但接触器的结构更为复杂。

电磁系统接触器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

接触器的机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

和继电器不同的是，接触器的机械系统可以有多个机械触点，可以实现多个电路的控制。

电气系统接触器的电气系统由多个触点组成，触点通过电气连接与外部电路相连。

接触器的电气系统常用接线方式有串联和并联两种。

继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中，下面将介绍它们在电路控制中常见的应用。

继电器的应用•自动控制：继电器可以实现自动控制功能，通过传感器检测到的信号来控制其他设备的启停。

•电机控制：继电器可以用于电机的启停、正反转等控制。

•照明控制：继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。

•报警控制：继电器可以用于报警系统的控制，如火灾报警、温度报警等。

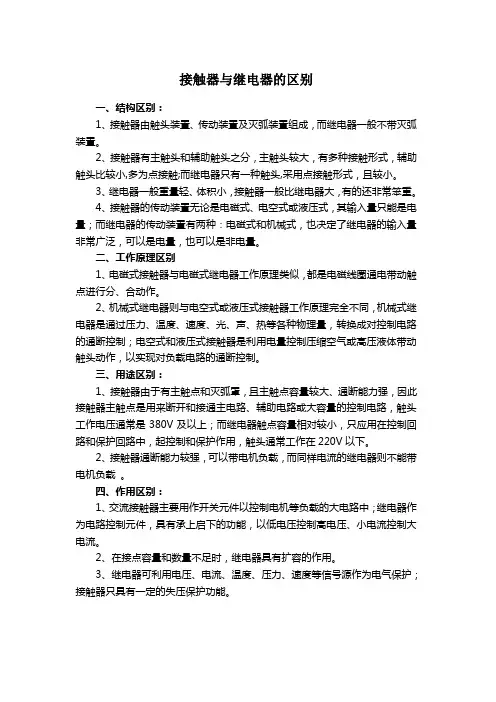

接触器与继电器的区别一、结构区别：1、接触器由触头装置、传动装置及灭弧装置组成，而继电器一般不带灭弧装置。

2、接触器有主触头和辅助触头之分，主触头较大，有多种接触形式，辅助触头比较小,多为点接触;而继电器只有一种触头,采用点接触形式，且较小。

3、继电器一般重量轻、体积小，接触器一般比继电器大，有的还非常笨重。

4、接触器的传动装置无论是电磁式、电空式或液压式，其输入量只能是电量；而继电器的传动装置有两种：电磁式和机械式，也决定了继电器的输入量非常广泛，可以是电量，也可以是非电量。

二、工作原理区别1、电磁式接触器与电磁式继电器工作原理类似，都是电磁线圈通电带动触点进行分、合动作。

2、机械式继电器则与电空式或液压式接触器工作原理完全不同，机械式继电器是通过压力、温度、速度、光、声、热等各种物理量，转换成对控制电路的通断控制；电空式和液压式接触器是利用电量控制压缩空气或高压液体带动触头动作，以实现对负载电路的通断控制。

三、用途区别：1、接触器由于有主触点和灭弧罩，且主触点容量较大、通断能力强，因此接触器主触点是用来断开和接通主电路、辅助电路或大容量的控制电路，触头工作电压通常是380V及以上；而继电器触点容量相对较小，只应用在控制回路和保护回路中，起控制和保护作用，触头通常工作在220V以下。

2、接触器通断能力较强，可以带电机负载，而同样电流的继电器则不能带电机负载。

四、作用区别：1、交流接触器主要用作开关元件以控制电机等负载的大电路中；继电器作为电路控制元件，具有承上启下的功能，以低电压控制高电压、小电流控制大电流。

2、在接点容量和数量不足时，继电器具有扩容的作用。

3、继电器可利用电压、电流、温度、压力、速度等信号源作为电气保护；接触器只具有一定的失压保护功能。
