数字电子技术基础试卷及答案套

数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是（）。

A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪个不是TTL逻辑门的类型？（）A. 与非门B. 或非门C. 同或门D. 非门答案：C3. 一个D触发器的初始状态为1，当输入D=0时，时钟脉冲上升沿到达后，输出Q的状态为（）。

A. 0B. 1C. 不确定D. 无变化答案：A4. 以下哪个逻辑表达式是正确的？（）A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案：B5. 一个4位二进制计数器，从0000开始计数，当计数到1111时，下一个状态是（）。

A. 0000B. 1000C. 10000D. 0111答案：A6. 在数字电路中，若要实现一个逻辑函数，下列哪种方法最为经济？（）A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案：A7. 一个三态输出门，当控制端为高电平时，输出状态为（）。

A. 高阻态B. 低电平C. 高电平D. 低阻态答案：C8. 以下哪个是BCD码的特点？（）A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案：A9. 在数字电路中，一个反相器的逻辑功能是（）。

A. 与B. 或C. 非D. 异或答案：C10. 一个JK触发器在时钟脉冲上升沿到达时，如果J=1，K=0，则触发器的状态（）。

A. 保持不变B. 翻转C. 置0D. 置1答案：D二、填空题（每题2分，共20分）1. 一个2输入的与门，当两个输入都为1时，输出为______。

答案：12. 在数字电路中，一个D触发器的D端输入为0，时钟脉冲上升沿到达后，输出Q的状态为______。

答案：03. 一个4位二进制计数器，如果初始状态为0101，下一个状态为______。

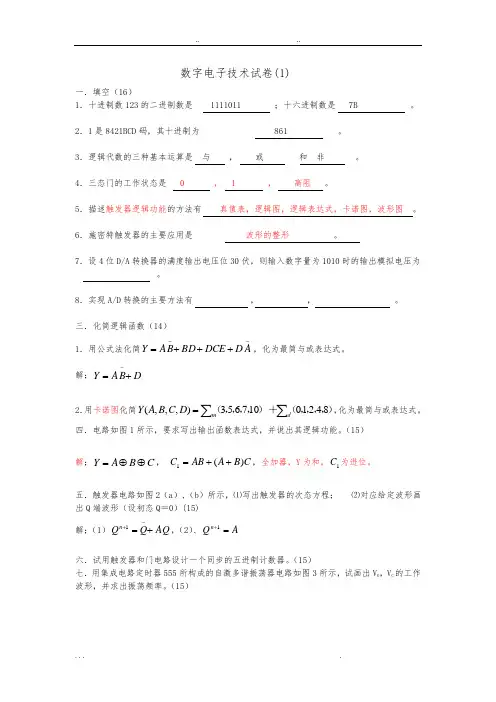

数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD 码，其十进制为 861 。

3．逻辑代数的三种基本运算是 与 ， 或 和 非 。

4．三态门的工作状态是 0 ， 1 ， 高阻 。

5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。

6．施密特触发器的主要应用是 波形的整形 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。

8．实现A/D 转换的主要方法有 ， ， 。

三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=mdD C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

（15）数字电子技术试卷(2)二．填空（16）1．十进制数的二进制数是；十六进制数是。

2．逻辑代数中逻辑变量得取值为 0、1 。

3．组合逻辑电路的输出状态只与当前输入有关而与电路原状态无关。

4．三态门的输出有0、1、高阻，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意只能有1个三态门被选通。

5．触发器的基本性质有有两个稳态，在触发信号作用下状态可相互转变，有记忆功能6．单稳态触发器的主要应用是延时。

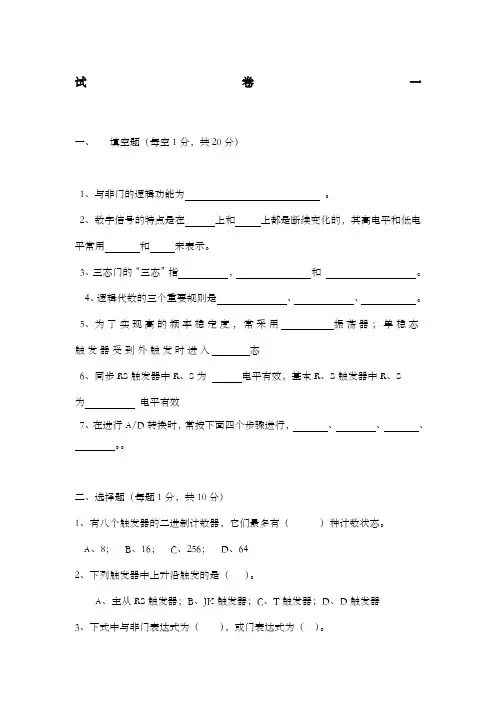

试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。

（全1出0，有0出1）2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、在进行A/D转换时，常按下面四个步骤进行，、、、。

二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A、Y=A+B；B、Y=AB；C、Y=BA+；D、Y=AB4、十二进制加法计数器需要（）个触发器构成。

A、8；B、16；C、4；D、35、逻辑电路如右图，函数式为（）。

A、F=AB+C；B、F=AB+C；AB+；D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为（）A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有（），74LS148编码器有（）A、三个输入端，三个输出端；B、八个输入端，八个输出端；C、三个输入端，八个输出端；D、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

（×）2、对于MOS门电路多余端可以悬空。

（×）3、计数器的模是指对输入的计数脉冲的个数。

（×）4、JK触发器的输入端J 悬空，则相当于J = 0。

（×）5、时序电路的输出状态仅与此刻输入变量有关。

数字电子技术基础习题及答案..(总33页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数字电子技术基础试题一、填空题 : （每空1分，共10分）1． 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

2图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>Ω）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC34.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2 A、并行A/D转换器 B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

4图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

数字电子技术基础试题一一、填空题 : 每空1分,共10分1． 10 = 2 = 16 ;2 . 逻辑函数L = + A+ B+ C +D = ;3 . 三态门输出的三种状态分别为：、和 ;4 . 主从型JK触发器的特性方程= ;5 . 用4个触发器可以存储位二进制数;6 . 存储容量为4K×8位的RAM存储器,其地址线为条、数据线为条;二、选择题：选择一个正确的答案填入括号内,每题3分,共30分1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：图;图 12.下列几种TTL电路中,输出端可实现线与功能的电路是 ;A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是 ;A、通过大电阻接地>ΩB、悬空C、通过小电阻接地<1KΩD、通过电阻接V CC4.图2所示电路为由555定时器构成的 ;A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路 ;图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中,转换速度最快的是 ; 图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为 ;图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍,可采用 ;A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为 ;A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有个数据信号输出;A、4B、6C、8D、16三、逻辑函数化简每题5分,共10分1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件：A C + A CD+AB=0四、分析下列电路; 每题6分,共12分1、写出如图4所示电路的真值表及最简逻辑表达式;图 42、写出如图5所示电路的最简逻辑表达式;图 5五、判断如图 6所示电路的逻辑功能;若已知 u B =-20V,设二极管为理想二极管,试根据 u A 输入波形,画出 u 0 的输出波形 8分t图 6六、用如图 7所示的8选1数据选择器CT74LS151实现下列函数;8分YA,B,C,D=Σm1,5,6,7,9,11,12,13,14图 7七、用 4位二进制计数集成芯片CT74LS161采用两种方法实现模值为10的计数器,要求画出接线图和全状态转换图;CT74LS161如图8所示,其LD端为同步置数端,CR为异步复位端;10分图 8八、电路如图 9所示,试写出电路的激励方程,状态转移方程,求出Z 1 、Z 2 、Z 3 的输出逻辑表达式,并画出在CP脉冲作用下,Q 0 、Q 1 、Z 1 、Z 2 、Z 3 的输出波形;设 Q 0 、Q 1 的初态为0; 12分数字电子技术基础试题一参考答案一、填空题 :1． 10 = 2 = 16 ;2 . 1;3 . 高电平、低电平和高阻态;4 . ;5 . 四;6 . 12、 8二、选择题：三、逻辑函数化简1、Y=A+B2、用卡诺图圈0的方法可得：Y= +DA+ +四、 1、该电路为三变量判一致电路,当三个变量都相同时输出为1,否则输出为0;2、B =1, Y = A ,B =0 Y 呈高阻态;五、 u 0 = u A · u B ,输出波形 u 0 如图 10所示:图 10六、如图 11所示：D图11七、接线如图 12所示：图 12 全状态转换图如图 13 所示：ab图 13八、, , 波形如图 14所示：数字电子技术基础试题二一、填空题 : 每空1分,共10分1．八进制数 8 的等值二进制数为 2 ；十进制数 98 的 8421BCD 码为 8421BCD ;2 . TTL 与非门的多余输入端悬空时,相当于输入电平;3 .图15所示电路中的最简逻辑表达式为 ;图 154. 一个 JK 触发器有个稳态,它可存储位二进制数;5. 若将一个正弦波电压信号转换成同一频率的矩形波,应采用电路;6. 常用逻辑门电路的真值表如表1所示,则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门; 表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 ；F 2 ；F 3 ;二、选择题：选择一个正确答案填入括号内,每题3分,共30分1、在四变量卡诺图中,逻辑上不相邻的一组最小项为：A、m 1 与m 3B、m 4 与m 6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为：A 、 A+BC ；B 、 A+BC ； C 、 A+B+C ；D 、 ABC ；3、半加器和的输出端与输入端的逻辑关系是A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是３ / ８线译码器,译码器为输出低电平有效,若输入为 A 2 A 1 A 0 =101 时,输出：为 ;5、属于组合逻辑电路的部件是 ;A、编码器B、寄存器C、触发器D、计数器6．存储容量为8K×8位的ROM存储器,其地址线为条;A、8B、12C、13D、14A、 B、 C、 D、8、T触发器中,当T=1时,触发器实现功能;A、置1B、置0C、计数D、保持9、指出下列电路中能够把串行数据变成并行数据的电路应该是 ;A、JK触发器B、3/8线译码器C、移位寄存器D、十进制计数器10、只能按地址读出信息,而不能写入信息的存储器为 ;A、 RAMB、ROMC、 PROMD、EPROM三、将下列函数化简为最简与或表达式本题 10分1. 代数法2、F 2 A,B,C,D=∑m 0,1,2,4,5,9+∑d 7,8,10,11,12,13卡诺图法四、分析如图 16所示电路,写出其真值表和最简表达式;10分五、试设计一个码检验电路,当输入的四位二进制数 A、B、C、D为8421BCD码时,输出Y为1,否则Y为0;要求写出设计步骤并画电路图 10分六、分析如图17所示电路的功能,写出驱动方程、状态方程,写出状态表或状态转换图,说明电路的类型,并判别是同步还是异步电路 10分七、试说明如图 18所示的用555 定时器构成的电路功能,求出U T+ 、U T- 和ΔU T ,并画出其输出波形; 10分图 18八、如图19所示的十进制集成计数器；的为低电平有效的异步复位端,试将计数器用复位法接成八进制计数器,画出电路的全状态转换图; 10分图 19数字电子技术基础试题二参考答案一、填空题 :高AB两 , 一多谐振荡器同或 , 与非门 , 或门二、选择题：1． D 2. B 3. D 4. B 5. A6. C7. C8. C9. C 10. B三、 1. 2.四、 1.2. , , ,五、六、同步六进制计数器,状态转换图见图 20;图 20七、, , ,波形如图 21 所示图 21八、 八进制计数器电路如图 22所示;数字电子技术试题三及答案.一．选择题18分1．以下式子中不正确的是 a ．1A ＝A b ．A ＋A=A c ．B A B A +=+ d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是 a ．Y ＝A b ．Y ＝B c ．Y ＝A ＋B d ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为 a ．－3mA b ．＋5mA c ．－1mA d ．－7mA4．下列说法不正确的是a ．集电极开路的门称为OC 门b．三态门输出端有可能出现三种状态高阻态、高电平、低电平c．OC门输出端直接连接可以实现正逻辑的线或运算d利用三态门电路可实现双向传输5．以下错误的是a．数字比较器可以比较数字大小b．实现两个一位二进制数相加的电路叫全加器c．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d．编码器可分为普通全加器和优先编码器6．下列描述不正确的是a．触发器具有两种状态,当Q=1时触发器处于1态b．时序电路必然存在状态循环c．异步时序电路的响应速度要比同步时序电路的响应速度慢d．边沿触发器具有前沿触发和后沿触发两种方式,能有效克服同步触发器的空翻现象7．电路如下图图中为下降沿Jk触发器,触发器当前状态Q3 Q2 Q1为“011”,请问时钟作用下,触发器下一状态为a．“110”b．“100”c．“010”d．“000”8、下列描述不正确的是a．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态;b．寄存器只能存储小量数据,存储器可存储大量数据;c．主从JK触发器主触发器具有一次翻转性d．上面描述至少有一个不正确9．下列描述不正确的是a．EEPROM具有数据长期保存的功能且比EPROM使用方便b．集成二—十进制计数器和集成二进制计数器均可方便扩展;c．将移位寄存器首尾相连可构成环形计数器d．上面描述至少有一个不正确二．判断题10分1．TTL门电路在高电平输入时,其输入电流很小,74LS系列每个输入端的输入电流在40uA以下2．三态门输出为高阻时,其输出线上电压为高电平3．超前进位加法器比串行进位加法器速度慢4．译码器哪个输出信号有效取决于译码器的地址输入信号5．五进制计数器的有效状态为五个6．施密特触发器的特点是电路具有两个稳态且每个稳态需要相应的输入条件维持;7．当时序逻辑电路存在无效循环时该电路不能自启动8．RS触发器、JK触发器均具有状态翻转功能9．D/A的含义是模数转换10．构成一个7进制计数器需要3个触发器三．计算题5分如图所示电路在V i ＝和V i ＝5V 时输出电压V 0分别为多少,三极管分别工作于什么区放大区、截止区、饱和区;四．分析题24分1．分析如图所示电路的逻辑功能,写出Y 1、Y 2的逻辑函数式,列出真值表,指出电路能完成什么逻辑功能; 2．分析下面的电路并回答问题（1） 写出电路激励方程、状态方程、输出方程 （2） 画出电路的有效状态图（3） 当X=1时,该电路具有什么逻辑功能五．应用题43分1．用卡诺图化简以下逻辑函数①D C A C B A D C D C A ABD ABC Y ++⋅+++=②()D C A C B A B A D C Y ⋅++⊕=,给定约束条件为AB ＋CD ＝02．有一水箱,由大、小两台水泵M L 和M S 供水,如图所示;水箱中设置了3个水位检测元件A 、B 、C;水面低于检测元件时,检测元件给出高电平；水面高于检测元件时,检测元件给出低电平;现要求当水位超过C 点时水泵停止工作；水位低于C 点而高于B 点时M S 单独工作；水位低于B 点而高于A 点时M L 单独工作；水位低于A 点时M L 和M S 同时工作;试用74LS138加上适当的逻辑门电路控制两台水泵的运行;1假定161当前状态Q 3 Q 2 Q 1Q 0为“0101”“D 0 D 1 D 2 D 3”为“全1”,LD =0,请画出在两个CP ↑作用下的状态转换关系2请用复位法设计一个六进制记数器可附加必要的门电路4．分析右面的电路并回答问题1该电路为单稳态触发器还是无稳态触发器2当R =1k 、C =20uF 时,请计算电路的相关参数对单稳态触发器而言计算脉宽,对无稳态触发器而言计算周期;A 卷答案一．选择题18分1． c 2． c 3． c 4． c 5．b 6． A 7． B 8． A 9． B二．判断题10分1． √ 2． × 3． × 4． √ 5． √ 6． √ 7． √ 8． × 9． × 10． √ 三．计算题解：10.3V Vi =时,三极管截止,工作在截止区,5V Vo =；25V V i =时,三极管导通,工作在饱和区,VV ce 0V (max)o ≈=四、分析题 1．①D A Y +=②AC D A B Y ++=2、1Q n+11=XQ 2 Q n+12=21Q Q Y=XQ 12Q23当X=1时,该电路为三进制计数器五：应用题1． 解：1由图可以写出表达式：1 1 0 1 0 0 1 1 01 1 1 1 1 1 0 1 13判断逻辑功能：Y2Y1表示输入‘1’的个数;2．解：1输入A、B、C按题中设定,并设输出M L＝1时,开小水泵M L＝0时,关小水泵M S＝1时,开大水泵M S＝1时,关大水泵；2根据题意列出真值表：A B C M L M S0 0 0 0 00 0 1 0 10 1 0 ××0 1 1 1 01 0 0 ××1 0 1 ××1 1 0 ××1 1 1 1 13由真值表化简整理得到：4令A=A,B=B,C=C,画出电路图：1“0101”“1111”“1111”2“0110”时复位4、1单稳态220mS数字电子技术基础试题四一、选择题每题2分,共26分1．将代码8421转换为二进制数;A、010000112B 、010100112C 、2D 、22．函数AB B A F +=的对偶式为 ;A 、B A +)()B A +• B 、B A B A +•+；C 、A B A •+B +D 、))((B A B A ++3．有符号位二进制数的原码为11101,则对应的十进制为 ; A 、-29 B 、+29 C 、-13 D 、+13 4．逻辑函数)(F E BCD BD A AC Y +++=的最简的与或式 ;A 、AC+BD ；B 、BD A AC + C 、AC+BD 、A+BD 5．逻辑函数的F=BC B A B A ++的标准与或式为 ;A 、∑)7,5,4,3,2(B 、∑)6,4,3,2,1(C 、∑)5,3,2,1,0(D 、∑)7,6,5,4,3( 6．逻辑函数YA,B,C=∑)5,4,2,0(的最简与或非式为 ;A 、ABC A + B 、C A B A + C 、B A C A +D 、C B C A B A ++7．逻辑函数YA,B,C,D=∑)9,6,5,4,2,1(其约束条件为AB+AC=0则最简与或式为 ;A 、D C D C CB ++ B 、DC AD C C B ++ ； C 、D C D C D C A ++ D 、C A D B B A ++ 8．下图为TTL 逻辑门,其输出Y 为 ;A 、0B 、 1C 、B A +D 、B A •9．下图为OD 门组成的线与电路其输出Y 为 ; A 、1 B 、0 C 、B D 、B A • 10．下图中触发器的次态方程Q n+1为 ; A 、A B 、0 C 、Q n D 、Q n 11．RS 触发器要求状态由0 → 1其输入信号为 ;A 、RS=01B 、RS=×1C 、RS=×0D 、RS=1012．电源电压为+12V 的555定时器、组成施密特触发器,控制端开路,则该触发器的回差电压△V T 为 ;A 、4VB 、6VC 、8VD 、12V 13．为了将三角波换为同频率的矩形波,应选用 ; A 、施密特触发器 B 、单稳态触发器 C 、多谐振器 D 、计数器 二、判断题每题1分,共10分 1．OC 门的输出端可并联使用;2．当TTL 门输出电流I OH =, I OL =16mA,I IH =40μA ,I IL =1mA 时N=16; 3．N 进制计数器可以实现N 分频;4．组合逻辑电路在任意时刻的输出不仅与该时刻的输入有关,,还与电路原来的状态有关; 5．单稳态触发器暂稳态维持时间的长短取决于外界触发脉冲的频率和幅度; 6．在逻辑电路中三极管即可工作在放大,饱和、截止状态;7．逻辑函数Y=D B C A AB ++满足一定条件时存在两处竞争—冒险; 8．寄存器、编码器、译存器、加法器都是组合电路逻辑部件; 9．二进制数101110B 转换成8421BCD 码为0100 01108421; 10．逻辑函数YABC=∑)4,2,0(m 时即：YABC=)7,6,5,3,1(m ∏;RD 三、分析题共20分1．试分析同步时序逻辑电路,要求写出各触发器的驱动方程、状态方程,画出完整的状态转换图按Q 3Q 2Q 1排列;6分2．分析下图由74160构成的计数器为几进制计数器,画出有效状态转换图;4分3．分析逻辑电路,要求写出输出逻辑式、列出真值表、说明其逻辑功能;6分4．分析如下74LS153数据选择器构成电路的输出逻辑函数式;4分 四、设计题共26分1．用74LS160及少量的与非门组成能显示00~48的计数器使用 完成;8分2．试用图示3线－8线译码器74LS138和必要的门电路产生如下多输出逻辑函数;要求：1写出表达式的转换过程6分；2在给定的逻辑符号图上完成最终电路图;6分3．使用74LS161和74LS152设计一个序列信号发生器,产生的8位序列信号为00010111时间顺序自左向右;6分 五、画图题共18分1．用555定时器及电阻R 1、R 2和电容C 构成一个多谐振荡器电路;画出电路,并写出脉冲周期T 的计算公式;8分2．图a 中CP 的波形如图b 所示;要求：1写出触发器次态Q n+1的最简函数表达式和Y 1、Y 2的输出方程;4分2在图b 中画出Q 、Y 1和Y 2的波形设Q n =06分数字电子技术基础试题答案A 卷图aQ 0 Q 3 Q 2 Q 1 D 0 D 3 D 2 D 1 CP CET EP74160 11 R D LD CP 1＆ D 0 D 1 D 2 D 3Q 0 Q 1 Q 2 Q 3EPETCP C 74160D 0 D 1 D 2 D 3Q 0 Q 1 Q 2 Q 3EP ET CP C 74160F A B Y D 0 D 1 D 2 D 3A 1A 0 V CCDISCV COGND 555V O TH一、选择题26分每题2分1、B2、 A3、C4、B5、A6、A7、A8、A9、A 10、A 11、A12、A 13、B二、判断题10分每小题1分1、√2、×3、√4、×5、√6、×7、√8、×9、×√10、×三、分析题22分1． 8分①驱动方程3分 ②状态方程3分 ③状态转换图2分 2、4分为五进制计数器2分状态转换图2分3、6分①逻辑式：2分B A Y B A B A Y B A Y =+==321;; ②真值表：2分 ③逻辑功能：2分 数值比较器 4、4分四、设计题24分1、6分2、12分①转换过程6分 ②连接图6分3、6分六、画图题18分1、8分①2分2ln )2(2121C R R T T T +=+= ②6分图 2、10分①次态、Y 1 、Y 2方程4分CPQ Y QCP Y QQ n ===+211②波形6分。

试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。

2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、在进行A/D转换时，常按下面四个步骤进行，、、、。

二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A 、Y=A+B ；B 、Y=AB ；C 、Y=B A +；D 、Y=AB4、十二进制加法计数器需要（ ）个触发器构成。

A 、8；B 、16；C 、4；D 、35、逻辑电路如右图，函数式为（ ）。

A 、F=AB +C ； B 、F=AB +C ；C 、F=C AB +；D 、F=A+BC6、逻辑函数F=AB+BC 的最小项表达式为（ ）A 、F=m 2+m 3+m 6B 、F=m 2+m 3+m 7C 、F=m 3+m 6+m 7D 、F=m 3+m 4+m 77、74LS138译码器有（ ），74LS148编码器有（ ）A 、三个输入端，三个输出端；B 、八个输入端，八个输出端；C 、三个输入端，八个输出端；D 、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（ ）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

（ ）2、对于MOS 门电路多余端可以悬空。

（ ）3、计数器的模是指对输入的计数脉冲的个数。

（ ）4、JK 触发器 的输入端 J 悬空，则相当于 J = 0。

《数字电子技术基础》一、填空题（每空1分，共5分）1．十进制9用余3码表示为 1100 。

2． 逻辑函数Y=A （B+C ），其反函数Y =C B A +。

对偶函数Y ’= A + BC 。

3． OC 门在实际使用时必须在输出端外接 负载电阻和电源 。

4. 设计模值为30的计数器至少需要 5 级触发器。

二、选择题（每题2分，共10分）1． 逻辑函数的描述有多种，下面 B 描述是唯一的。

A.逻辑函数表达式B.卡诺图C.逻辑图D. 文字说明 2． 一只四输入与非门，使其输出为0的输入变量取值组合有 D 种。

A.15B.8C.7D.1 3. 可用来暂时存放数据的器件是 B 。

A.译码器B.寄存器C.全加器D.编码器 4． D 可用来自动产生矩形脉冲信号。

A.施密特触发器B.单稳态触发器C.T 触发器D. 多谐振荡器 5． 单稳态触发器的主要用途是 C 。

A.整形、延时、鉴幅B. 整形、鉴幅、定时C.延时、定时、整形D.延时、定时、存储三、化简题（每题5分、共10分）用卡诺图化简下列逻辑函数，要求用与或式。

⒈ D C A D C A C B A D C ABD ABC Y +++++= 解：D A D C A D C A C B A D C ABD ABC Y +=+++++=得分 评卷人 复查人得分 评卷人 复查人得分 评卷人 复查人⒉ ∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d m Y解：BD BC A d m Y ++=+=∑∑)15,14,13,12,11,10()9,8,7,6,5(四、分析题（共30分）1．（本题10分）分析电路，要求给出最简的与或逻辑表达式。

解：⒈逐级写表达式并化简：（6分）C B A B A C B B A B A BC B A BC B A Y +=+⋅+=⋅⊕=+⊕=)()()(⒉列真值表：（2分）A B C Y 0 0 00 0 1 0 1 00 0 1得分 评卷人 复查人0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 0 0⒊逻辑功能：（2分）当C 为0时，输出Y 为两输入A 、B 异或，当C 为1时，输出Y 为A ·B 。

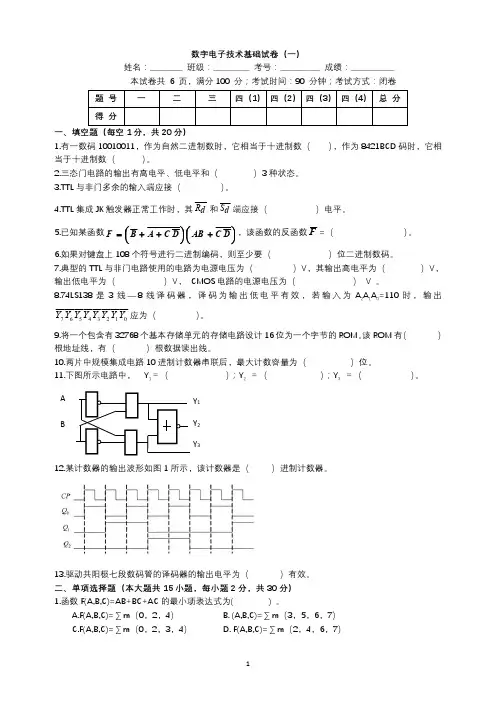

DC B AD C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ C ）。

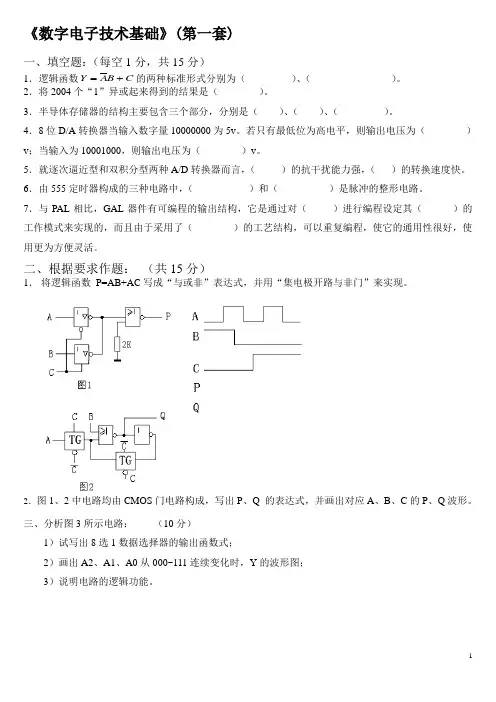

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y AB C=+的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．1是8421BCD 码，其十进制为 861 。

3．逻辑代数的三种基本运算是 与 ， 或 和 非 。

4．三态门的工作状态是 0 ， 1 ， 高阻 。

5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。

6．施密特触发器的主要应用是 波形的整形 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。

8．实现A/D 转换的主要方法有 ， ， 。

三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=mdD C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15) 解；（1）AQ Q Qn +=-+1，（2）、A Qn =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

（15）数字电子技术试卷(2)二．填空（16）1．十进制数35.85的二进制数是 ；十六进制数是 。

2．逻辑代数中逻辑变量得取值为 0、1 。

3．组合逻辑电路的输出状态只与 当前输入 有关而与电路 原状态无关 。

4．三态门的输出有0、1、高阻 ，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意 只能有1个三态门被选通。

《数字电子技术基础》试卷一一、 填空题（22分每空2分）1、=⊕0A , =⊕1A 。

2、JK 触发器的特性方程为： 。

3、单稳态触发器中,两个状态一个为态，另一个为态.多谐振荡器两个状态都为态， 施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。

5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。

若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为。

6、一个四选一数据选择器，其地址输入端有个。

二、化简题（15分每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15） 2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、画图题(10分每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。

（8分）六、分析画图题(8分)V作用下，输出电压的波形和电压传输特性画出下图所示电路在i74LS138功能表如下：74LS161功能表《数字电子技术基础》试卷一答案一、填空题（22分每空2分） 1、A ，A 2、n n n Q K Q J Q +=+13、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题（15分 每小题5分）1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）=BD A +2)AC AD B A d m D C B A L++=+=∑∑)11,10,9,3,2,1()15,14,13,0(),,,(3))(),,(__________________________________________________________________________________=+++=++++=+++=A BC B A B A AB BC B A B A B A ABC B A C B A F三、画图题(10分 每题5分) 1、 2、四、分析题(17分) 1、（6分）B A L ⊕=2、（11分）五进制计数器五、设计题(28分) 1、（20分）1）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、A B C R Y G 0 0 0 00 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 11 1 0 0 1 0 0 1 0 1 0 0 0 1 0 1 0 0 1 0 0 0 0 11 ×11 ×××××AB CD 00 0001 01 10 1011 11 1绿三个批示灯的 状态，“1”表示亮，“0”表示灭。

数字电子技术基础1一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。

设各触发器初态为“0”。

AA B 1 0L2AENENB CL3A X1X1CP D Rd QQL4JKCP QQL5BL11 111&&X2二．（15分）已知由八选一数据选择器组成的逻辑电路如下所示。

试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F 的逻辑表达式。

八选一数据选择器输出端逻辑表达式为：Y=Σm i D i ,其中m i 是S 2S 1S 0最小项。

D7D6 D5 D4 D3 D2 D1 D0 S1YS2 S074LS151M2 M1A1 1 0 0FB&M 2 M 1 F0 01 1101三．（8分）试按步骤设计一个组合逻辑电路，实现语句“A>B ”，A 、B 均为两位二进制数，即A （A 1、A 0），B （B 1、B 0）。

要求用三个3输入端与门和一个或门实现。

四．（12分）试按步骤用74LS138和门电路产生如下多输出逻辑函数。

123Y AC Y ABC ABC BC Y BC ABC=⎧⎪=++⎨⎪=+⎩ 74LS138逻辑表达式和逻辑符号如下所示。

Y 0=G1（G2A+G2B ）A2A1A0Y 1=G1（G2A+G2B ）A2A1A0。

。

Y 7=G1（G2A+G2B ）A2A1A0五．（15分）已知同步计数器的时序波形如下图所示。

试用维持-阻塞型D 触发器实现该计数器。

要求按步骤设计。

CPQ2 Q1 Q0六．（18分）按步骤完成下列两题1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。

2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。

CPQ 0Q 1Q 2J KCP CPCPKK J J Q QQ QQ QF1F2F0图5-1BCCP AEpE TLDDQ0Q1Q3Q274LS163Rd1M&1计数脉冲001图5-2七．八．（10分）电路下如图所示，按要求完成下列问题。

数字电子技术基础试题及答案一、选择题（共10题，每题2分，共20分）1. 以下哪个不是数字电子技术的基本组成部分？A. 逻辑门B. 计数器C. 模拟电路D. 地址译码器答案：C2. 下列哪个不是数字信号的特点？A. 离散B. 可逼近C. 定常D. 自补偿答案：D3. 在输出位备选的半加器中，按照大端法标识，S和C表示（）A. 两个输入并且输出B. 和输入X、Y相关的一个输入和一个输出端C. 两个输入和一个输出端D. 一个输入和一个输出端答案：C4. 如图所示，用所给的逻辑门组合电路，若输入A、B分别为1、0，则输出Y的真值表达式是（）A. A + BB. ABC. A - BD. A/B答案：A5. 下列哪个不属于触发器的类型？A. D触发器B. T触发器C. JK触发器D. MS触发器答案：D6. 在数字系统中，当输入的激励信号是一个脉冲信号时，输出的响应包括（）A. 自动输出B. 行波C. 驻波D. 绝对值答案：B7. X = AB + CD，可以化简为A. X = (A + C)(C + D)B. X = (AC + CD)(CD)C. X = (ACD)(CD)D. X = (ACD)答案：D8. 在字长为8位的字级操作中，运算结果已知，现有A = 10101010，B = 01010101，若用A、B进行按位异或运算，结果为（）A. 10101010B. 11111111C. 00000000D. 01010101答案：B9. 一个加法器的两个输入都为0，则请问输出是否为0？A. 是B. 否答案：A10. 将输出信号复制回输入端，称为（）A. 反馈B. 进位C. 脉冲D. 主导答案：A二、填空题（共5题，每题4分，共20分）1. 在数字电路中，与门的基本逻辑操作是______________。

答案：乘法2. 在加法器中，当加法的结果超出了加法器的位宽时，称为_____________。

数字电子技术基础试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 同或、异或、非2. 一个二进制数1011转换为十进制数是多少？A. 9B. 10C. 11D. 123. 下列哪个不是数字电路的特点？A. 速度快B. 稳定性好C. 可编程D. 体积大4. 逻辑门电路中的“与门”（AND gate）的输出为高电平的条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平5. 触发器的主要用途是什么？B. 进行算术运算C. 进行逻辑判断D. 放大信号6. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 没有记忆功能C. 需要时钟信号D. 可以进行数据存储7. 一个完整的数字系统通常包括哪些部分？A. 微处理器、存储器、输入/输出接口B. 微处理器、电源、输入/输出接口C. 存储器、电源、输入/输出接口D. 微处理器、存储器、显示器8. 以下哪个是数字电路中的计数器的功能？A. 计数B. 分频C. 放大D. 编码9. 一个数字电路设计中，若要实现一个逻辑表达式 A'BC + AB'C'，应该使用哪种逻辑门？A. 与门B. 或门C. 非门D. 异或门10. 以下哪个是数字电路中的寄存器的功能？B. 进行算术运算C. 进行逻辑判断D. 放大信号二、填空题（每题2分，共20分）11. 数字电路中最基本的逻辑关系包括________、________和________。

12. 一个二进制数1101转换为十进制数是________。

13. 数字电路与模拟电路相比，具有________、________和________等优点。

14. 在数字电路中，若要实现一个逻辑表达式 A + B，应该使用________门。

15. 触发器是一种________电路，用于存储________。

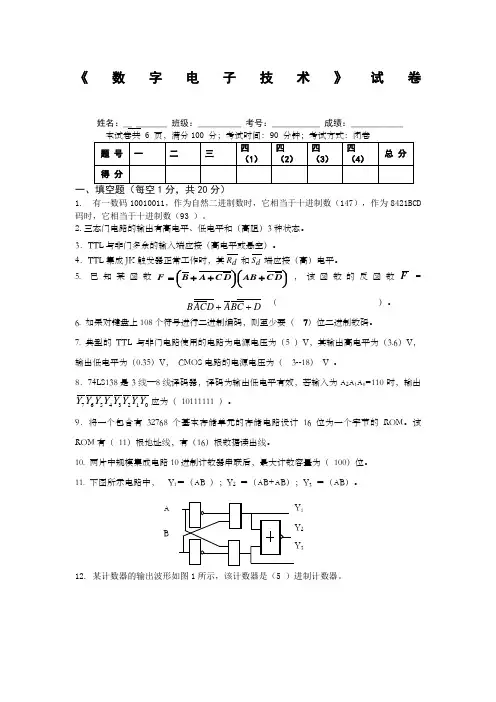

DC B AD C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ C ）。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = (011110.01 ) 2 = (1e ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：高平、地平和高阻。

4 . 主从型JK触发器的特性方程= jq `+k~q。

5 . 用4个触发器可以存储4位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为16条、数据线为8条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（c）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（d）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（d）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（c）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（d）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（8）个数据信号输出。
