高准流量计技术规格汇总
- 格式:pdf
- 大小:889.89 KB
- 文档页数:16

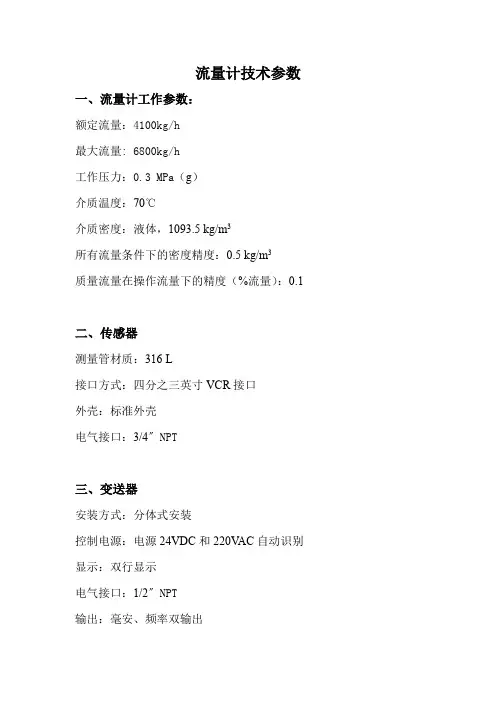

流量计技术参数一、流量计工作参数:
额定流量:4100kg/h
最大流量: 6800kg/h
工作压力:0.3 MPa(g)
介质温度:70℃
介质密度:液体,1093.5 kg/m3
所有流量条件下的密度精度:0.5 kg/m3
质量流量在操作流量下的精度(%流量):0.1
二、传感器
测量管材质:316 L
接口方式:四分之三英寸VCR接口
外壳:标准外壳
电气接口:3/4〞NPT
三、变送器
安装方式:分体式安装
控制电源:电源24VDC和220V AC自动识别显示:双行显示
电气接口:1/2〞NPT
输出:毫安、频率双输出
四、技术要求
1、仪表同时具有HART和RS485输出;
2、仪表支持同时输出质量流量、密度、温度和驱动增益参数功能;
3、仪表具备SMV智能仪表自校验功能;
4、仪表支持Live Zero零点状态参数就地显示和输出功能;
5、仪表供电具备交直两用,极性自动识别功能;
6、仪表具备组态和测量数据的历史记录功能(记录频次1次/秒,记录长度大于等于4周)。
7、代理商需提供代理商授权证书。
金属转子流量计规格参数金属转子流量计常用于测量液态或气态介质的流量,其具有精度高、稳定性好、适用范围广等特点,被广泛应用于化工、石油化工、冶金、电力等领域。
今天我们就来详细了解一下金属转子流量计的规格参数。
一、流量计型号金属转子流量计根据使用介质的不同,分为液体金属转子流量计和气体金属转子流量计。
根据精度等级的不同,又可分为普通转子流量计和精密转子流量计。
常见的型号有TURYO-TC-L型、TURYO-TC-G型等。
二、流量计测量范围金属转子流量计的测量范围通常由最小流量和最大流量来表示。
液体金属转子流量计的测量范围可在0.5L/h至5000L/h,气体金属转子流量计的测量范围可在0.2Nm³/h至2000Nm³/h。
三、流量计精度流量计的精度是其重要的规格参数之一,通常以百分比来表示。
一般情况下,金属转子流量计的精度可以达到0.5%、1.0%等不同的等级。
精密转子流量计的精度要求会更高一些,可以达到0.2%、0.3%等。
四、介质适用范围金属转子流量计可以适用于各种液态介质和气态介质的流量测量,包括但不限于水、石油、化工原料、天然气、氮气、氧气等。
在选型时需要根据介质的特性来选择适用的流量计型号。
五、压力等级金属转子流量计的压力等级通常分为普通压力和高压力两种,普通压力等级可以满足大多数场合的使用要求,而高压力等级则适用于特殊场合,例如在高压气体管道中的应用。
六、温度等级金属转子流量计的温度等级通常表示了该流量计在不同温度下的稳定性和适用范围。
一般情况下,金属转子流量计可以适用于-20℃至+60℃的温度范围内,也有一些型号可以适用于更宽的温度范围。
七、材质选用金属转子流量计由于需要具备良好的耐压、耐腐蚀等特性,通常采用不锈钢、铜合金、铝合金等材质制造。
在一些特殊介质的测量中,也会选用钛合金、哈氏合金等材质。
八、安装方式金属转子流量计的安装方式一般有侧装式、法兰式、夹套式等,不同的安装方式适用于不同的工况需求,需要根据具体的工程要求来选择合适的安装方式。
智能涡街流量计的技术参数一、简介智能涡街流量计是一种常用的流量检测设备,可用于液体、气体等介质的流量测量,适用于石化、化工、食品、制药、水泥等领域的流量测量。
本文将介绍该设备的主要技术参数。
二、基本技术参数1.流量范围:0.5m³/h-1.5×10³m³/h2.精度等级:0.5级、1级、1.5级、2级3.重复性:0.1%4.量程比:1:10、1:15、1:20、1:25、1:40、1:50、1:80、1:1005.公称通径:DN15-DN2000mm6.工作温度:-40℃-+200℃7.工作压力:0-6.4MPa8.输出信号:4-20mA、±10mA、±5V、HART通讯等9.电源电压:24VDC、220VAC等10.防护等级:IP65、IP67、IP68等三、进一步技术参数1.转子类型:普通转子、双积分转子、噪声低转子等2.应用介质:水、油、气体等3.材质:不锈钢、钛、合金等4.安装形式:法兰、法兰夹、插入式等5.补偿范围:温度补偿、压力补偿等6.线性度:±0.5%、±0.2%7.流体密度范围:0.5g/cm³~5.0g/cm³四、应用领域智能涡街流量计被广泛应用于石化、化工、食品、制药、水泥等行业的流量计量、调节、采集、控制等领域。
在液态介质的流量检测中,智能涡街流量计是一种可靠、准确、简便的流量检测仪器,因此,在工业自动化领域中应用越来越广泛。
五、结论本文介绍了智能涡街流量计的主要技术参数,包括流量范围、精度等级、工作温度、工作压力等。
在实际使用中,根据不同的应用环境和需求,选择适合的涡街流量计是非常重要的。
质量流量计技术参数一、质量流量计的概述质量流量计是一种测量介质实际通过管道的质量流量的仪器,它不仅可以测量气体,还可以测量液体。
相比于传统的体积流量计,它可以避免由于密度变化而引起的误差,具有更高的精度和可靠性。
二、工作原理质量流量计主要由传感器和信号转换器两部分组成。
传感器通常采用热式或冷式传感器,通过测量介质通过管道时产生的温度变化来计算出介质的实际质量流量。
信号转换器则将传感器采集到的信号进行放大、滤波等处理,并将结果输出为标准信号,以供后续处理或显示。
三、技术参数1. 测量范围:一般来说,质量流量计的测量范围比较广泛,从几毫克/小时到数千吨/小时都有可能。
需要根据具体应用场景选择合适的测量范围。
2. 精度:精度是衡量一个仪器好坏的重要指标之一。
对于质量流量计而言,其精度通常在0.1%~1%之间,具体取决于传感器的精度以及信号转换器的性能。
3. 响应时间:响应时间是指仪器从接收到输入信号到输出稳定的时间。
对于质量流量计而言,响应时间一般在几十毫秒到几秒之间,需要根据具体需求选择合适的响应时间。
4. 环境温度范围:质量流量计通常需要在一定的环境温度范围内工作,一般来说,其工作温度范围为-40℃~+80℃左右。
5. 输出信号:质量流量计通常可以输出多种信号类型,包括模拟信号和数字信号。
其中模拟信号可以是电压、电流或频率等形式,数字信号则可以是RS485、HART等协议。
四、选型建议选择合适的质量流量计需要考虑多个因素,包括测量介质、测量范围、精度要求、环境条件等。
在实际选型过程中,需要根据具体需求进行综合考虑,并选择性价比最高的产品。
同时,在安装和使用过程中也需要注意保养和维护,以确保其长期稳定运行。

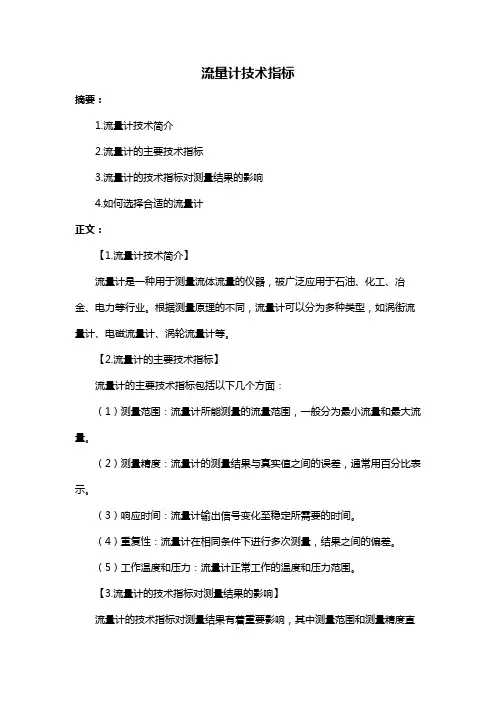

流量计技术指标
摘要:
1.流量计技术简介
2.流量计的主要技术指标
3.流量计的技术指标对测量结果的影响
4.如何选择合适的流量计
正文:
【1.流量计技术简介】
流量计是一种用于测量流体流量的仪器,被广泛应用于石油、化工、冶金、电力等行业。
根据测量原理的不同,流量计可以分为多种类型,如涡街流量计、电磁流量计、涡轮流量计等。
【2.流量计的主要技术指标】
流量计的主要技术指标包括以下几个方面:
(1)测量范围:流量计所能测量的流量范围,一般分为最小流量和最大流量。
(2)测量精度:流量计的测量结果与真实值之间的误差,通常用百分比表示。
(3)响应时间:流量计输出信号变化至稳定所需要的时间。
(4)重复性:流量计在相同条件下进行多次测量,结果之间的偏差。
(5)工作温度和压力:流量计正常工作的温度和压力范围。
【3.流量计的技术指标对测量结果的影响】
流量计的技术指标对测量结果有着重要影响,其中测量范围和测量精度直
接影响到测量结果的准确性。
响应时间和重复性则影响到流量计的实时性和稳定性,而工作温度和压力则限制了流量计的使用环境。
【4.如何选择合适的流量计】
选择流量计时,需要根据实际测量需求和使用条件,综合考虑各个技术指标。
YF-S201流量传感器技术文档产品特点:
1.本产品外观轻巧灵便,体积小,便于安装.
2.叶轮内部镶有不锈钢珠,永远耐磨.
3.密封圈采用上,下受力的结构永不漏水。
4.霍尔元件采用德国进口,并且用灌封胶封装,
防止进水,永不老化。
5.所有原材料均有符合ROSH检测标准
一、产品简介:
水流量传感器主要由塑料阀体 、水流转子组件和霍尔传感器组成。
它装在热水器进水端,用于检测进水流量,当水通过水流转子组件时, 磁性转子转动并且转速随着流量变化而变化,霍尔传感器输出相应脉冲 信号,反馈给控制器,由控制器判断水流量的大小,进行调控。
二、 使用注意事项
❖ 严禁剧烈冲击以及化学物质的侵蚀。
❖ 严禁抛掷或碰撞。
安装方向示意图 ❖ 水平或者垂直安装都可以
❖ 介质温度不宜超过1200
C 。
三、输出波形图: IN
Duty Cy=40%~60%
四、 引出线方式:
六、出厂检验:。

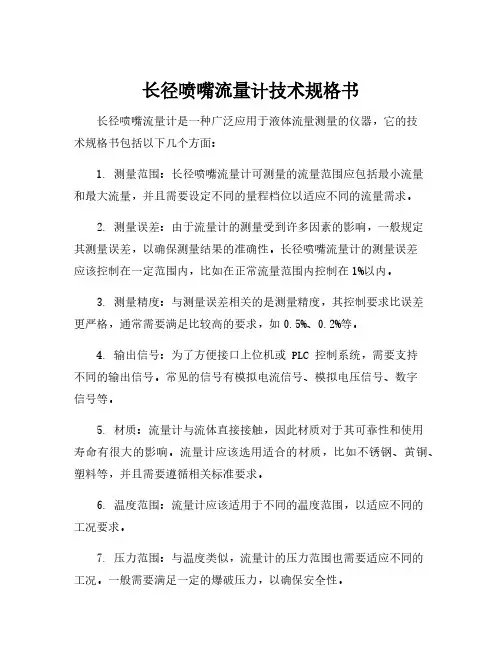

长径喷嘴流量计技术规格书
长径喷嘴流量计是一种广泛应用于液体流量测量的仪器,它的技
术规格书包括以下几个方面:
1. 测量范围:长径喷嘴流量计可测量的流量范围应包括最小流量
和最大流量,并且需要设定不同的量程档位以适应不同的流量需求。
2. 测量误差:由于流量计的测量受到许多因素的影响,一般规定
其测量误差,以确保测量结果的准确性。
长径喷嘴流量计的测量误差
应该控制在一定范围内,比如在正常流量范围内控制在1%以内。
3. 测量精度:与测量误差相关的是测量精度,其控制要求比误差
更严格,通常需要满足比较高的要求,如0.5%、0.2%等。
4. 输出信号:为了方便接口上位机或 PLC 控制系统,需要支持
不同的输出信号。
常见的信号有模拟电流信号、模拟电压信号、数字
信号等。
5. 材质:流量计与流体直接接触,因此材质对于其可靠性和使用
寿命有很大的影响。
流量计应该选用适合的材质,比如不锈钢、黄铜、塑料等,并且需要遵循相关标准要求。
6. 温度范围:流量计应该适用于不同的温度范围,以适应不同的
工况要求。
7. 压力范围:与温度类似,流量计的压力范围也需要适应不同的
工况。
一般需要满足一定的爆破压力,以确保安全性。
8. 其他:流量计还需要考虑其他问题,如防护等级、环境温度、反向流量能否测量等等。
综合考虑这些因素,就可以制定出完善的长径喷嘴流量计技术规格书。

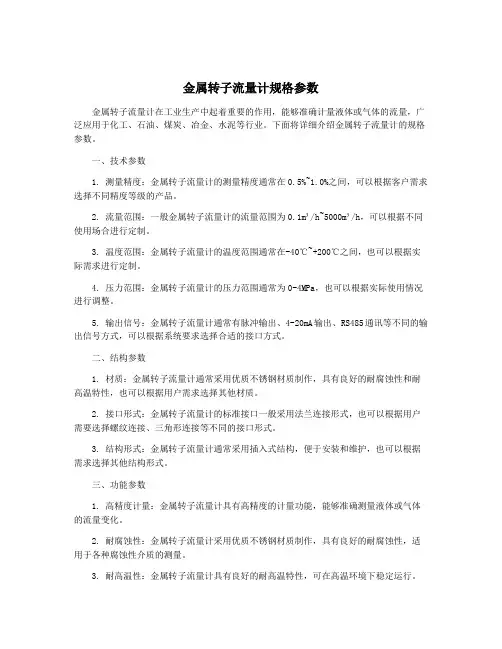

金属转子流量计规格参数金属转子流量计在工业生产中起着重要的作用,能够准确计量液体或气体的流量,广泛应用于化工、石油、煤炭、冶金、水泥等行业。
下面将详细介绍金属转子流量计的规格参数。
一、技术参数1. 测量精度:金属转子流量计的测量精度通常在0.5%~1.0%之间,可以根据客户需求选择不同精度等级的产品。
2. 流量范围:一般金属转子流量计的流量范围为0.1m³/h~5000m³/h,可以根据不同使用场合进行定制。
3. 温度范围:金属转子流量计的温度范围通常在-40℃~+200℃之间,也可以根据实际需求进行定制。
4. 压力范围:金属转子流量计的压力范围通常为0-4MPa,也可以根据实际使用情况进行调整。
5. 输出信号:金属转子流量计通常有脉冲输出、4-20mA输出、RS485通讯等不同的输出信号方式,可以根据系统要求选择合适的接口方式。
二、结构参数1. 材质:金属转子流量计通常采用优质不锈钢材质制作,具有良好的耐腐蚀性和耐高温特性,也可以根据用户需求选择其他材质。
2. 接口形式:金属转子流量计的标准接口一般采用法兰连接形式,也可以根据用户需要选择螺纹连接、三角形连接等不同的接口形式。
3. 结构形式:金属转子流量计通常采用插入式结构,便于安装和维护,也可以根据需求选择其他结构形式。
三、功能参数1. 高精度计量:金属转子流量计具有高精度的计量功能,能够准确测量液体或气体的流量变化。
2. 耐腐蚀性:金属转子流量计采用优质不锈钢材质制作,具有良好的耐腐蚀性,适用于各种腐蚀性介质的测量。
3. 耐高温性:金属转子流量计具有良好的耐高温特性,可在高温环境下稳定运行。
4. 抗干扰能力:金属转子流量计具有良好的抗干扰能力,能够在复杂工况下稳定工作。
以上就是关于金属转子流量计规格参数的详细介绍,希望能够对您有所帮助。
e+h质量流量计技术参数质量流量计是一种用于测量流体质量流量的仪器。
e+h(Endress+Hauser)是一家专业生产与供应流体测量仪器的公司,他们的质量流量计备受业界认可。
在本文中,我们将介绍e+h质量流量计的技术参数,包括最大流量、精度、温度范围等方面。
1.测量原理 e+h质量流量计使用热物理测量原理进行流量测量。
它通过测量流体通过传感器的冷却剂的温度变化来计算流体的质量流量。
该测量原理适用于各种流体,包括气体和液体。
2.最大流量 e+h质量流量计的最大流量是指它能够测量的最大质量流量。
不同型号的质量流量计具有不同的最大流量范围,可以根据使用需求进行选择。
最大流量一般以标准体积流量单位表示,如立方米/小时(m³/h)或升/分钟(L/min)。
3.流体温度范围 e+h质量流量计适用于一定的流体温度范围。
这个范围取决于质量流量计的型号和设计。
通常,其工作温度范围可以从低至-200摄氏度到高至+400摄氏度,但具体数值应根据实际选择的型号确定。
4.测量精度精度是衡量质量流量计性能的一个重要指标。
e+h质量流量计的测量精度通常以百分比表示。
例如,一个质量流量计的精度为±0.5%表示其测量结果的偏差不超过额定流量的±0.5%。
在选择质量流量计时,需根据应用需求确定所需的精度等级。
5.压力范围 e+h质量流量计的压力范围取决于其设计和材料。
质量流量计通常能够在一定的压力范围内正常工作,但超出该范围可能会导致不准确的测量结果或设备损坏。
因此,在选择质量流量计时,需确保其压力范围符合实际应用需求。
6.接口类型 e+h质量流量计的接口类型多种多样,以适应不同的安装环境和需求。
常见的接口类型包括法兰接口、螺纹接口和卡箍接口等。
在选择质量流量计时,需根据实际情况选择合适的接口类型。
7.通信协议现代的质量流量计通常具备通信功能,可以与其他系统进行数据交互。
e+h质量流量计支持多种通信协议,如Modbus、HART和Profibus等。
流量计技术指标概述流量计是一种用于测量液体、气体或蒸汽流量的仪器,广泛应用于工业自动化、能源计量、环境保护等领域。
流量计的技术指标是选择和使用过程中非常重要的参考依据,主要包括量程范围、精度等级、重复性、响应时间、测量介质、工作压力、工作温度和电源/功耗等方面。
1. 量程范围量程范围是指流量计能够测量的最大流量与最小流量之间的范围。
选择合适的量程范围对于流量计的准确测量至关重要。
在选择流量计时,需要根据实际流量的大小和变化范围来选择合适的量程范围。
2. 精度等级精度等级是指流量计的测量误差。
一般来说,流量计的精度等级越高,其测量误差越小。
常用的精度等级有0.5级、1.0级和0.2级等。
在选择流量计时,需要根据实际应用场景对精度的要求来选择合适的精度等级。
3. 重复性重复性是指流量计在多次测量同一物理量时,其测量结果的一致性。
重复性受到多种因素的影响,如温度波动、压力波动等。
提高重复性可以增加流量计的测量精度和可靠性。
4. 响应时间响应时间是指流量计对流量变化做出反应所需的时间。
响应时间越短,说明流量计的反应速度越快。
在某些应用场景下,如高速流动的液体或气体,需要使用响应时间较短的流量计才能保证测量的准确性。
5. 测量介质流量计的测量介质包括液体、气体和蒸汽等。
不同的测量介质需要使用不同类型的流量计,如涡街流量计适用于气体和蒸汽测量,而电磁流量计适用于液体测量。
在选择流量计时,需要根据实际测量介质类型来选择合适的流量计。
6. 工作压力工作压力是指流量计在工作过程中所承受的压力。
工作压力过高会对流量计的测量精度和使用寿命产生不利影响。
在选择流量计时,需要根据实际工作压力范围来选择合适的工作压力范围。
7. 工作温度工作温度是指流量计在工作过程中所处的环境温度。
工作温度过高或过低都会对流量计的测量精度和使用寿命产生不利影响。
在选择流量计时,需要根据实际工作温度范围来选择合适的工作温度范围。
8. 电源/功耗流量计的电源和功耗要求根据不同类型的流量计而有所不同。
长径喷嘴流量计技术规格书长径喷嘴流量计是一种常用的流量计,它可以测量液体、气体和蒸汽的流量。
本文将介绍长径喷嘴流量计的技术规格书。
1. 测量范围长径喷嘴流量计的测量范围通常为0.5-500m³/h,可以根据用户的需求进行定制。
同时,该流量计可以测量液体、气体和蒸汽的流量。
2. 精度长径喷嘴流量计的精度通常为±1.0%。
在实际使用中,精度还受到流体的物理性质、流量计的安装位置和环境温度等因素的影响。
3. 压力损失长径喷嘴流量计的压力损失通常为1-2倍的进口压力。
在实际使用中,压力损失还受到流量计的安装位置和流体的物理性质等因素的影响。
4. 温度范围长径喷嘴流量计的温度范围通常为-40℃~+200℃。
在实际使用中,温度范围还受到流体的物理性质和流量计的材质等因素的影响。
5. 材质长径喷嘴流量计的材质通常为不锈钢、碳钢、铜、铝等。
在实际使用中,材质还受到流体的物理性质和流量计的使用环境等因素的影响。
6. 输出信号长径喷嘴流量计的输出信号通常为模拟信号和数字信号。
模拟信号通常为4-20mA或0-10V,数字信号通常为RS485或HART协议。
7. 安装方式长径喷嘴流量计的安装方式通常为法兰连接和螺纹连接。
在实际使用中,安装方式还受到流量计的使用环境和使用要求等因素的影响。
长径喷嘴流量计是一种常用的流量计,具有测量范围广、精度高、压力损失小、温度范围广、材质多样、输出信号多样和安装方式多样等特点。
在实际使用中,用户应根据自己的需求选择合适的长径喷嘴流量计,并按照规格书要求进行安装和使用。
