长余辉发光材料概述(2020年整理).pptx

材料制备
• 1高温固相法 采用高温固相反应法制备长余辉材料是 较为传统的方法，此方法应用较广。一般 来讲，固相反应的一般操作是以固态粉末 为原料。将达到要求纯度的原料按一定比 例称量，并加入一定量助熔剂充分混和磨 匀，然后在一定的条件下(温度、气氛、时 间等)进行灼烧。
• 2溶胶-凝胶法 溶胶凝胶法是利用特定的材料前驱体在一定 条件下水解形成溶胶，然后经溶剂挥发及加热处 理，使溶胶转变成网络状结构的凝胶，再进过适 当的后处理工艺形成纳米材料的一种方法，用于 制备纳米材料的基本工艺过程如下： 原料——>可分散体系——>溶胶——>凝胶——> 纳米材料 利用溶胶凝胶技术制备发光材料主要是是采 用金属醇盐的方法，即以金属醇盐作为原料进过 水解反应，聚合反应得到溶胶和凝胶。
• 硅酸盐基 采用硅酸盐为基质的长余 Nhomakorabea材料，由于硅酸 盐具有良好的化学稳定性和热稳定性，同时原料 SiO2廉价、易得，近些年来越来越受人们重视， 并且这种硅酸盐材料广泛应用于照明及显示领域。 自从1975年日本首先开发出硅酸盐长余辉材料 Zn2SiO4:Mn,As（砷），其余辉时间为30min。此 后，多种硅酸盐的长余辉材料也相继被开发。
长余辉发光材料
概念
• 长余辉发光材料简称长余辉材料，又被称 为蓄光型发光材料、夜光材料，其本质上 是一种光致发光材料，它是一类吸收能量 如可见光，紫外光，X-ray等，并在激发停 止后仍可继续发出光的物质，他能将能量 储存在能陷里，是一种具有应用前景的材 料。
发展史
• 长余辉材料是研究与应用最早的材料之一，许多天然矿石 本省就具有长余辉发光特性，并用于制作各种物品,如 “夜光杯”、“夜明珠”等（图1）。真正有文字记载的 可能是在我国宋朝的宋太宗时期（公元976—997年）所 记载的用“长余辉颜料”绘制的“牛画”，画中的牛到夜 晚还能见到，其原因是此画中的牛是用牡蛎制成的发光颜 料所画，西方最早的记载此类发光材料的是在1603年一位 意大利修鞋匠焙烧当地矿石炼金时，得到了一些在黑夜中 发红光的材料，以后分析得知，该矿石内含有硫酸钡，经 过还原焙烧后部分变成了硫化钡长余辉材料。从此以后， 1764年英国人用牡蛎和硫磺混合烧制出蓝白色发光材料， 即硫化钙长余辉发光材料。

2）在长波光作用下，发光体释出的光叫做光致释 光。所得光和叫做光释光和（闪光光和）。
4、长余辉发光的应用
（1）传统的“夜光粉” 长余辉发光材料由于撤除光照后在黑暗中能较长时
间的发光，所以人们将这种材料通俗地称为“夜光粉”。 传统的夜光粉有两大类：硫化物型和放射线激发型。硫 化物型包括ZnS、CaS等，这类材料化学性能相对而言不 太稳定，在水分和紫外线的作用下容易水解或光解。
②一些电子在受激时落入陷阱中心被束缚光照撤除后 ， 受环境温度的扰动，束缚于陷阱的电子跳出陷阱落到 基态，释放的能量激发发光中心形成发光。
③束缚于陷阱的电子逐渐跳出陷阱，因此发光表现为 一个长时间的过程，即形成了长的余辉。
3、光能的释放
光能的释放（发光过程）
发光的形式有两种：
1）升高温度时，发光体释出的光叫热释光。其发 光强度对温度的关系叫做热释光曲线。所得光 和（总光能）叫做热释光和。
2、发光原理
发光的衰减有赖于电子进入导带后的行为陷阱在发 光的弛豫过程中起非常重要的作用
—俘获电子 —热骚动的作用下放出电子 —可能同时存在多种陷阱 —发光的衰减是多种衰减过程的总和
基本发光原理是：
①在材料制备的过程中，掺杂的元素在基质中形成发 光中心和陷阱中心，当受到外界光激发时，发光中心 的基态电子跃迁到激发态，当这些电子从激发态跃迁 回基态时，形成发光。
5.4燃烧法
该法是针对高温固相法制备中的材 料粒径较大, 经球磨后晶形遭受破 坏, 而使发光亮度大幅度下降的缺 点而提出的。1990 年印度学者 首 次报道了用该法合成的长余辉发光 材料。
5.5共沉淀法
共沉淀法与高温固相法相比, 优点是可制备出活性 大、颗粒细和分布均匀的坯料, 并且可以优化材料 结构和降低烧结温度。沉淀法是指在包含一种或 多种离子的可溶性盐溶液中, 加入沉淀剂( 如OH- 、 C2O42- 、CO32-等) 或在一定温度下使溶液发生水解 后, 形成的不溶性氢氧化物、水合氧化物或盐类从 溶液中析出,并将溶剂和溶液中原有的阴离子洗去, 经热分解或脱水得到所需的氧化物粉料的方法。 共沉淀法是指含多种阳离子的溶液中加入沉淀剂 后, 所有离子完全沉淀的方法, 它又可分为单相共 沉淀法和混合物共沉淀法。

• 尽管长余辉材料本身就是一种功能陶瓷材 料，但它的热稳定性是有一定限度的，温 度对长余辉材料的发光性能的影响很大， 随着灼烧温度的升高，发光亮度急剧下降 ，甚至发生荧光猝灭。
பைடு நூலகம்
目前对于Eu2+激活的碱土铝酸盐长余 辉发光材料的研究仍然十分活跃,其材料及 相关的发光品种已经工业化和商品化。尽 管如此,对于新型长余辉发光材料的研究和 应用还存在以下主要问题。
l)发光颜色主要是绿色,在氧化物体系中缺乏 蓝色,特别是缺乏红色发光品种。 2)发光机理尚不十分清楚,有待继续深人研 究。目前用做辅助激活剂的主要是稀土离子 ,对于非稀土离子对Eu2+和其他稀土离子长 余辉发光的影响和作用研究甚少。
3)发光激活离子主要是Eu2+，对其他一些 稀土离子特别是重稀土离子和过渡金属离 子的研究很少。 4)长余辉发光材料的应用范围较窄,主要是 用作夜光材料。这类新型长余辉发光材料 有可能应用于储能显示材料、太阳能光电 转换材料、光电子信息材料等方面。 深入开展新型长余辉发光材料的基础研究 和应用研究具有非常重要的理论意义和实 际价值。
除了上述几种方法用于余辉料制备方法 外，还有水热合成法、微波辅助合成法、 化学沉淀法等。通过采用这些新型合成技 术的采用，科研结果表明提高材料的发光 性能上取得突破，也可能获得传统制备技 术所无法得到的发光材料，从而得到新的 发光材料的种类,进一步拓宽来长余辉材料 的研究应用领域。
发展趋势
• 经历了长时间的发展，长余辉材料已自成体系， 它以其自身独特的“魅力”崭露头角，并且显现 出广阔的发展应用前景。虽然，在这方面的研究 十分活跃。但是，在其研究和应用中还存在着很 多的问题有待解决。对长余辉材料发光机理研究 还不是很充分，仍有很多问题需要解释；基质材 料和激活离子的选择比较少与单一；如何用更好 的合成方法替代高温固相合成反应法是亟待解决 的问题……长余辉材料由于其在体外激发在其生 物应用方面避免了体内自荧光的影响，非常有望 应用于储生物成像方面。相信通过控制材料的组 成、结构，改进制备工艺，长余辉材料一定会在 更多的更广泛的应用。

2.稀土铝酸盐长余辉材料性能
2.4 S1长余辉发光材料的功能化表面改性
中山大学郭崇峰等人为了提高其抗湿性能, 用NH4HF2 对SrAl2O4:Eu2+,Dy3+在高温下进行了处理, 使荧光 粉颗粒的表面包上一层透明的, 水分子不能透过的无机 SrF2 薄膜, 从而提高荧光粉的抗湿性。
经NH4HF2 处理过的磷光 体表面较粗糙,而未经处理 的表面比较光滑, 这是由于 NH4HF2 与磷光体颗粒的 表层进行了反应, 导致磷光 体表面包上一层薄的耐候 性强的无机膜SrF2 。
4.小结
v 研究方向：
Ø 从基质或激发剂出发, 寻找一种能够发射红光的长 余辉材料 Ø 寻找合适的方法，对其进行表面修饰(如进行包膜 处理) , 提高耐水性。 Ø 对硼酸的作用机制还不清楚, 这也有待于今后的研 究
Thanks for your time!
图11 H3BO3含量对S1的磷光体发射光谱的影响
2.稀土铝酸盐长余辉材料性能
2.3添加剂对S1材料余辉特性的影响
研究表明：一定的范 围对发光效果有所提高。 添加P2O5摩尔数在 0.05～0.09内有利于发 光，0.085 时发光强度 最大 添加量达到0.1时，发 光强度开始下降
图12 添加剂P2O5含量对试样发光强度的影响
稀土长余辉发光材料——绿色之光
目录
1.长余辉材料的概述
2.稀土铝酸盐长余辉材料性能 3.长余辉材料在生活中的应用 4.小结
1.长余辉材料的概述
• 1.1长余辉材料的定义 • 1.2长余辉材料的相关指标 • 1.3长余辉材料主要分类
图1长余辉黄绿色夜光粉
1.长余辉材料的概述
1.1长余辉材料的定义
1.长余辉材料的概述

• “太阳当空照，花儿对我笑，小鸟说早早早……”
研究背景及意义
目前，关于可见光区长余辉材料的研究相对比较成熟，尤其 是蓝光和绿光材料的余辉亮度和持续时间均满足实际需求， 已经被商业应用于夜间交通指示、消防应急以及工艺美术等 领域。
近年来，利用近红外波段的光辐射进行荧光免疫分析成为研 究热点。近红外发光在激光和光纤通讯、医学诊断等热门领 域也有潜在应用。
分析能量传递机理。
技 术 路 线
调查现状，研究国内外进展，确定研究题目
Zn3Al2Ge2O10:Cr3+ 发光性能及机理研究
Li2MSiO4:Eu2+,Nd3+ (M=Ca,Sr,Ba)能量传递机理研究
煅烧时间 煅烧温度 掺杂浓度
分析发光机理
分析敏化离子与激活离子 之间能量传递效率规律
论文撰写
创新点
近红外长余辉发光材料
报告内容
❖ 研究背景及意义 ❖ 国内外研究现状 ❖ 研究内容 ❖ 研究方法 ❖ 技术路线 ❖ 创新点和难点
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
Pan等报道的镓锗酸盐材料Zn3Ga2Ge2O10:Cr3+的余辉 亮度高且持续时间长，其优良的余辉性能与 Ge4+离子 有很大关系。
Abdukerim等用溶胶-凝胶法制备的锌镓锗酸盐Zn2.94Ga 1.96Ge2O10:Cr3+，Pr3+通过共掺杂离子的方法明显增强 了样品的余辉性能，使得其能够在生物透明窗口范围 内显示超长的高亮度近红外余辉。

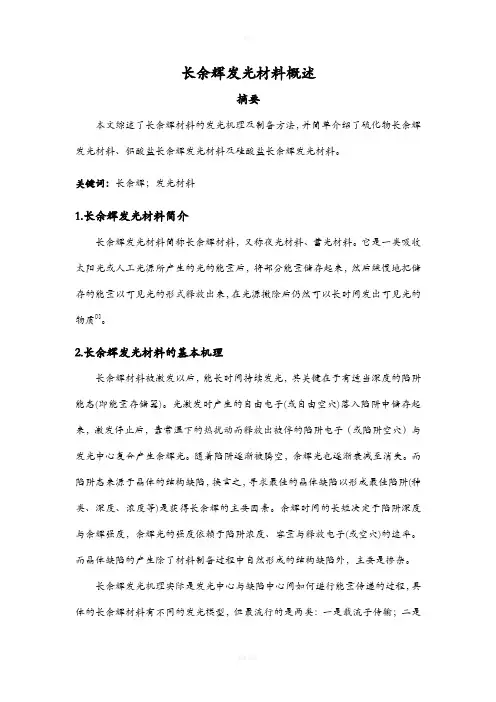

长余辉发光材料概述摘要本文综述了长余辉材料的发光机理及制备方法，并简单介绍了硫化物长余辉发光材料、铝酸盐长余辉发光材料及硅酸盐长余辉发光材料。

关键词：长余辉；发光材料1.长余辉发光材料简介长余辉发光材料简称长余辉材料，又称夜光材料、蓄光材料。

它是一类吸收太阳光或人工光源所产生的光的能量后，将部分能量储存起来，然后缓慢地把储存的能量以可见光的形式释放出来，在光源撤除后仍然可以长时间发出可见光的物质[1]。

2.长余辉发光材料的基本机理长余辉材料被激发以后，能长时间持续发光，其关键在于有适当深度的陷阱能态(即能量存储器)。

光激发时产生的自由电子(或自由空穴)落入陷阱中储存起来，激发停止后，靠常温下的热扰动而释放出被俘的陷阱电子（或陷阱空穴）与发光中心复合产生余辉光。

随着陷阱逐渐被腾空，余辉光也逐渐衰减至消失。

而陷阱态来源于晶体的结构缺陷，换言之，寻求最佳的晶体缺陷以形成最佳陷阱(种类、深度、浓度等)是获得长余辉的主要因素。

余辉时间的长短决定于陷阱深度与余辉强度，余辉光的强度依赖于陷阱浓度、容量与释放电子(或空穴)的速率。

而晶体缺陷的产生除了材料制备过程中自然形成的结构缺陷外，主要是掺杂。

长余辉发光机理实际是发光中心与缺陷中心间如何进行能量传递的过程，具体的长余辉材料有不同的发光模型，但最流行的是两类：一是载流子传输；二是隧穿效应。

前者包含电子传输、空穴传输和电子空穴共传输，后者包括激发、能量存储与热激励产生发射的全程隧穿和仅是“热激励”发射的半程隧穿。

除这两类外，学术界还有学者提出位形坐标[2]、能量传递、双光子吸收和Vk传输模型。

至今为止，上述模型都是根据已有的实验结果提出的假设，可以解释一定的实验现象，但缺乏足够的论据，也存在若干不确定因素，难以让人信服，而发光机理的研究又是为新材料设计提供物理依据所必须的，有待进一步深入。

2.1空穴转移模型该模型是T.Matsuzawa等人[3]于1996年为了解释Sr AA2A4:AA2+,AA3+的余辉发光机理时提出的，也是最早解释AA2+,AA3+激活长余辉材料余辉机理的模型之一。

长余辉发光材料
长余辉发光材料是一种新型的发光材料，它具有很高的发光效率和长时间的余
辉效果。

这种材料在夜间能够持续发光，不需要外部能源的输入，具有很好的环保性和节能性。

长余辉发光材料在各种领域都有着广泛的应用前景，例如夜间标识、安全出口、交通标志等方面都能发挥重要作用。

长余辉发光材料的发光原理主要是利用其内部所含的长余辉发光粉体，在受到
光照后能够储存能量，在光线消失后能够持续发光。

这种发光材料的主要成分是稀土元素和发光粉体，通过特殊的工艺制备而成。

在光照条件下，这些粉体能够吸收光能并储存，然后在光线消失后慢慢释放出来，产生发光效果。

长余辉发光材料的优点在于其长时间的发光效果，不需要外部能源输入就能持
续发光，具有很好的节能和环保性。

这种材料的使用寿命也很长，能够在恶劣环境下保持良好的发光效果。

另外，长余辉发光材料还具有耐高温、耐腐蚀等特点，适用范围广泛。

在夜间标识方面，长余辉发光材料能够取代传统的发光标识，不需要外接电源，能够在夜间提供清晰可见的标识，提高安全性。

在交通标志方面，长余辉发光材料也能够应用于道路标线、交通标牌等方面，提高夜间的能见度，减少交通事故的发生。

在建筑安全出口标识方面，长余辉发光材料也能够发挥重要作用，确保在紧急情况下能够清晰找到安全出口。

总的来说，长余辉发光材料具有很好的发展前景和广泛的应用价值。

随着科技
的不断进步和人们对节能环保的重视，长余辉发光材料将会在各个领域得到更广泛的应用，为社会发展和人们的生活带来更多的便利和安全保障。

当SrAl2O4：Eu2+ 中不掺杂Dy时, Eu2+ 在光照的作用下发生4f →5d 跃迁, 光电导测量表明, 在4f 基态产生的空穴 通过热激发释放到价带。同时, 假设 Eu2+ 转变为Eu+ 。光照停止后, 空穴与 Eu 复合, 电子跃迁回低能级放出能量, 此复合过程就是发光过程。掺杂Dy3+ 后,Eu2+ 所产生的空穴通过价带迁移, 被 Dy3+ 俘获。从而假设Dy3+ 被氧化为 Dy4+ 。当光照的激发停止后, 由于热扰 动的作用, Dy4+ 将俘获的空穴又释放回 价带, 空穴在价带中迁移至激发态的Eu 附近被其俘获, 这样电子和空穴进行复 合, 于是产生了长余辉发光。此过程可 以应用空穴转移模型解释(1) 。
4.2铝酸盐体系长余辉发光材料
铝酸盐体系长余辉发光材料的突出特点是: ① 余辉性能超群, 化学稳定性好。 ② 光稳定性好, 与ZnS 的耐光性对比实验结 果如下表1。
③缺点是遇水不稳定、发光颜色不丰富。
4.3硅酸盐体系长余辉发 光材料
该材料在500nm 以下短波光激发下, 发出 420~ 650nm 的发射光谱, 峰值为450 ~ 580nm,发射光谱峰值在470~ 540nm 之间可 连续变化,呈现蓝、蓝绿、绿、绿黄或黄颜 色长余辉发光。 (图1 是部分典型的硅酸盐长余辉发光材料的 激发光谱和发射光谱, 分别标记为SB, SBG, SG 和SY,发射光谱峰值分别为469, 490, 509, 540nm。)
特点：该体系的最大优点是体色鲜艳, 弱光下吸光速度 快。
4.2铝酸盐体系长余辉发 光材料
1992 年肖志国率先发现了以SrAl2O4：Eu,Dy 为代 表的多种稀土离子共掺杂的碱土铝酸盐型发光材 料, 由于Dy 的加入使得长余辉发光材料的发光性 能比SrAl2O4：Eu2+ 的大大提高, 余辉时间可达ZnS： Cu 的十倍以上。 目前铝酸盐体系达到实用化程度的长余辉发光材 料有人们较熟悉的发蓝光的CaAl2O4：Eu, Nd; 发 蓝绿光的Sr4Al14O25：Eu, Dy ( 标记为PLB, 发射光 谱峰值490nm) 及发黄绿光的SrAl2O4：Eu, Dy ( 标 记为PLO, 发射光谱峰520nm) , 它们都有不错的长 余辉发光性能。

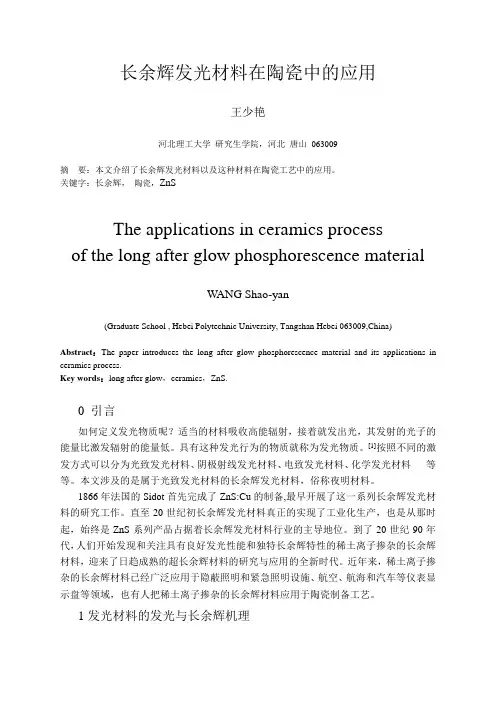

长余辉发光材料在陶瓷中的应用王少艳河北理工大学研究生学院，河北唐山063009摘要：本文介绍了长余辉发光材料以及这种材料在陶瓷工艺中的应用。

关键字：长余辉，陶瓷，ZnSThe applications in ceramics processof the long after glow phosphorescence materialW ANG Shao-yan(Graduate School , Hebei Polytechnic University, Tangshan Hebei 063009,China)Abstract：The paper introduces the long after glow phosphorescence material and its applications in ceramics process.Key words：long after glow，ceramics，ZnS.0 引言如何定义发光物质呢？适当的材料吸收高能辐射，接着就发出光，其发射的光子的能量比激发辐射的能量低。

具有这种发光行为的物质就称为发光物质。

[1]按照不同的激发方式可以分为光致发光材料、阴极射线发光材料、电致发光材料、化学发光材料等等。

本文涉及的是属于光致发光材料的长余辉发光材料，俗称夜明材料。

1866年法国的Sidot首先完成了ZnS:Cu的制备,最早开展了这一系列长余辉发光材料的研究工作。

直至20世纪初长余辉发光材料真正的实现了工业化生产，也是从那时起，始终是ZnS系列产品占据着长余辉发光材料行业的主导地位。

到了20世纪90年代，人们开始发现和关注具有良好发光性能和独特长余辉特性的稀土离子掺杂的长余辉材料，迎来了日趋成熟的超长余辉材料的研究与应用的全新时代。

近年来，稀土离子掺杂的长余辉材料已经广泛应用于隐蔽照明和紧急照明设施、航空、航海和汽车等仪表显示盘等领域，也有人把稀土离子掺杂的长余辉材料应用于陶瓷制备工艺。

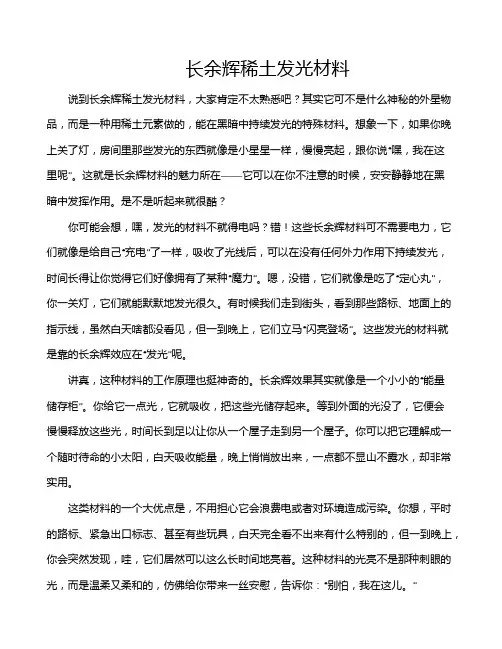

长余辉稀土发光材料说到长余辉稀土发光材料，大家肯定不太熟悉吧？其实它可不是什么神秘的外星物品，而是一种用稀土元素做的，能在黑暗中持续发光的特殊材料。

想象一下，如果你晚上关了灯，房间里那些发光的东西就像是小星星一样，慢慢亮起，跟你说“嘿，我在这里呢”。

这就是长余辉材料的魅力所在——它可以在你不注意的时候，安安静静地在黑暗中发挥作用。

是不是听起来就很酷？你可能会想，嘿，发光的材料不就得电吗？错！这些长余辉材料可不需要电力，它们就像是给自己“充电”了一样，吸收了光线后，可以在没有任何外力作用下持续发光，时间长得让你觉得它们好像拥有了某种“魔力”。

嗯，没错，它们就像是吃了“定心丸”，你一关灯，它们就能默默地发光很久。

有时候我们走到街头，看到那些路标、地面上的指示线，虽然白天啥都没看见，但一到晚上，它们立马“闪亮登场”。

这些发光的材料就是靠的长余辉效应在“发光”呢。

讲真，这种材料的工作原理也挺神奇的。

长余辉效果其实就像是一个小小的“能量储存柜”。

你给它一点光，它就吸收，把这些光储存起来。

等到外面的光没了，它便会慢慢释放这些光，时间长到足以让你从一个屋子走到另一个屋子。

你可以把它理解成一个随时待命的小太阳，白天吸收能量，晚上悄悄放出来，一点都不显山不露水，却非常实用。

这类材料的一个大优点是，不用担心它会浪费电或者对环境造成污染。

你想，平时的路标、紧急出口标志、甚至有些玩具，白天完全看不出来有什么特别的，但一到晚上，你会突然发现，哇，它们居然可以这么长时间地亮着。

这种材料的光亮不是那种刺眼的光，而是温柔又柔和的，仿佛给你带来一丝安慰，告诉你：“别怕，我在这儿。

”这些长余辉材料的应用，真的是多到让人有点想象不到。

除了常见的安全标识，它们还在很多其他领域找到了自己的位置。

比如说在一些紧急情况下，救援队员可以通过这些发光的标志快速找到路线。

你也可以在一些特殊场合，比如夜跑或者夜间露营时，给自己的装备加点儿“光”。

简直是科技和生活完美结合的产物，不得不佩服发明家们的脑洞。

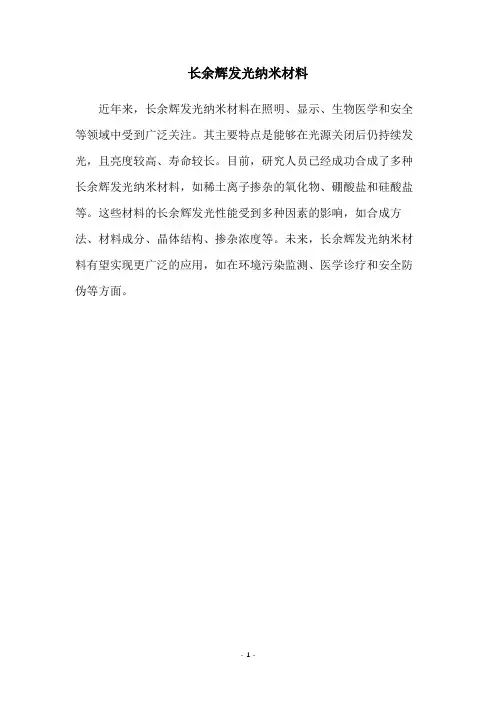

长余辉发光纳米材料
近年来，长余辉发光纳米材料在照明、显示、生物医学和安全等领域中受到广泛关注。

其主要特点是能够在光源关闭后仍持续发光，且亮度较高、寿命较长。

目前，研究人员已经成功合成了多种长余辉发光纳米材料，如稀土离子掺杂的氧化物、硼酸盐和硅酸盐等。

这些材料的长余辉发光性能受到多种因素的影响，如合成方法、材料成分、晶体结构、掺杂浓度等。

未来，长余辉发光纳米材料有望实现更广泛的应用，如在环境污染监测、医学诊疗和安全防伪等方面。

- 1 -。

少余辉收光资料概括之阳早格格创做纲要本文综述了少余辉资料的收光机理及制备要收，并简朴介绍了硫化物少余辉收光资料、铝酸盐少余辉收光资料及硅酸盐少余辉收光资料.闭键词汇：少余辉；收光资料少余辉收光资料简称少余辉资料，又称夜光资料、蓄光资料.它是一类吸支太阳光或者人为光源所爆收的光的能量后，将部分能量储藏起去，而后缓缓天把储藏的能量以可睹光的形式释搁出去，正在光源裁撤后仍旧不妨万古间收出可睹光的物量[1].少余辉资料被激励今后，能万古间持绝收光，其闭键正在于有适合深度的陷阱能态(即能量保存器).光激励时爆收的自由电子(或者自由空穴)降进陷阱中储藏起去，激励停止后，靠常温下的热扰动而释搁出被俘的陷阱电子（或者陷阱空穴）与收光核心复合爆收余辉光.随着陷阱渐渐被腾空，余辉光也渐渐衰减至消得.而陷阱态根源于晶体的结构缺陷，换止之，觅供最好的晶体缺陷以产死最好陷阱(种类、深度、浓度等)是赢得少余辉的主要果素.余辉时间的少短决断于陷阱深度与余辉强度，余辉光的强度依好于陷阱浓度、容量与释搁电子(或者空穴)的速率.而晶体缺陷的爆收除了资料制备历程中自然产死的结构缺陷中，主假如掺杂.少余辉收光机理本量是收光核心与缺陷核心间怎么样举止能量传播的历程，简曲的少余辉资料有分歧的收光模型，但是最流通的是二类：一是载流子传输；二是隧脱效力.前者包罗电子传输、空穴传输战电子空穴共传输，后者包罗激励、能量保存与热激励爆收收射的齐程隧脱战仅是“热激励”收射的半程隧脱.除那二类中，教术界另有教者提出位形坐标[2]、能量传播、单光子吸支战Vk传输模型.于今为止，上述模型皆是根据已有的真验截止提出的假设，不妨阐明一定的真验局里，但是缺累脚够的论据，也存留若搞没有决定果素，易以让人疑服，而收光机理的钻研又是为新资料安排提供物理依据所必须的，有待进一步深进.该模型是T.Matsuzawa等人[3]于1996年为了阐明的余辉收光机理时提出的，也是最早阐明激活少余辉资料余辉机理的模型之一.他们钻研的光电导时创制，当紫中光照靠拢背极时，瞅测到的光电流是靠拢正极的三倍，证明是空穴充当了载流子.由此他们认为充当的是空穴陷阱，而为电子陷阱.他们提出的余辉机理模型如图1所示.正在紫中光的映照下，基态上的电子被激励到激励态，正在基态能级爆收的空穴被释搁到价戴能级，转化成.随后空穴正在价戴迁移历程中被俘获，使得转化成.激励光停止后，被束缚的空穴受到热激励被重新释搁到价戴后又被俘获产死的激励，返回基态而收射即余辉收光.图1 空穴变化模型2.2“隧脱”模型1958年，W.Hoogcustraten等[4]正在矮温下瞅察到了某些硫化物具备少余辉收光，那与往常所创制的局里有所分歧.由此，他们提出了一种新的大概的阐明是：电子通过“隧脱”效力没有通过导戴而曲交加进收光核心从而爆收余辉收光.其历程如图2所示.图2 共激活少余辉资料的“隧脱”模型3.1下温固相法[5]下温固好异应法也称搞法，即把达到央供杂度、粒度的本料按特定的摩我比用球磨匀称混同后，正在一定的温度战加热时间等条件下举止灼烧的制备要收.刚刚启初制备时需要很下的灼烧温度，厥后创制通过增加帮熔剂如、或者二者的混同物不妨降矮灼烧温度.钻研标明，帮熔剂的加进没有单降矮了反应温度，共时还巩固了磷光体的收光强度.少余辉收光资料的制备必须正在下温战还本剂(如氢气、木冰、活性碳)介进的条件下才搞举止.制备所需的最好温度、时间及所用的还本剂由简曲真验而定.下温固好异应法的主要便宜是工艺过程简朴，支配便当，成本较矮，具备广大的应用性.其缺面是所需温度较下，灼烧时间少，晶粒较大需要研磨，而正在球磨时会制成晶体形状的改变，共时效用收光本能，使收光明度低重.3.2焚烧法[6]焚烧法是指通过前驱物的焚烧合成资料的一种要收.当反应物达到搁热反应的面火温度时，以某种要收面焚，随后的反应即由焚烧搁出的热量保护，焚烧产品便是拟制备的资料.该法的主要本理是将反应本料制成相映的硝酸盐，加进动做焚料的尿素，正在一定温度下加热几分钟，经剧烈的氧化还本反应，溢出洪量气体，从而焚烧，几十秒后即得到疏紧的泡沫状资料，没有结团、易粉碎.该要收正在制备少余辉资料时大大降矮了炉温，是一种下效节能的合成要收.但是制备历程中有爆收洪量有害气体，对于环境不利.而且到暂时为止，该法治得的产品正在杂度战收光本能上另有待于进一步的钻研战普及.3.3溶胶-凝胶法[7]溶胶-凝胶法起源于1846年，上世纪80年代今后该要收得到较大死少.该法是采与特定的资料前驱体正在一定的条件下火解，产死溶胶，而后经溶剂挥收及加热等处理，使溶胶转化成搜集状结构的凝胶，再通过适合的后处理工艺产死纳米资料的一种要收.溶胶-凝胶法治备少余辉收光资料，反应从溶液启初，本料不妨达到分子火仄上的匀称，那是板滞要收混料所达没有到的程度，而且本料纳米微晶粒尺寸小、表面能下，果此与下温固相法相比能大幅度降矮反应温度且能制得纳米级的少余辉粉.但是该法治备少余辉资料时存留工艺搀杂制备周期少、本料价下、环境没有友好、少余辉本能短安等缺面.3.4微波辐射法[8]微波是一种廉价下效的热源，该要收治备少余辉资料时，前期处事与下温固相法相共，不过正在烧结时没有必下温炉，而是使用微波炉，正在一定条件下用微波去提供反应所需能量使其爆收反应.由于微波加热与保守的加热办法相比，具备完齐加热战采用性加热的个性，加热速度快、环境温度矮，使该要收具备反应赶快，省时节能的便宜.其余它还具备真验设备简朴，真验周期短，产品疏紧，粒径小，颗粒分集匀称，截止重现性好等便宜.正在节能战环保日益得到重视的即日，该要收正在少余辉资料制备历程中的应用必然越去越受到人们的重视.重淀法是利用可溶于火的物量，与重淀剂反应，死成易溶于火的物量，从火中重淀出去，重淀物经洗涤、过滤，再加热收会而制成下杂度超细粉体.时常使用的重淀剂有、战.共重淀法可分为单相共重淀法战混同物共重淀法，少余辉资料制备属于混同物共重淀法.央供统制重淀条件以便使分歧金属离子尽大概的共时重淀，以包管复合粉料化教组分的匀称性.重淀法具备反应温度矮，样品杂度下、颗粒匀称、粒径小，分别性好等便宜.但是少余辉资料绝大普遍为多组分体系，用该法治备时存留本料采用艰易，所用本料易以谦脚具备相共或者相近的火解或者重淀条件，果此对于少余辉资料制备而止，共重淀法没有是一个很理念的要收，相闭的报导也很少.虽然少余辉资料的制备要收有很多种，各有其劣缺面，但是暂时应用最广大的仍是保守的下温固相法.保守的少余辉资料主假如碱土金属硫化物（如CaS:Bi、CaSrS:Bi等）战过度元素硫化物（如ZnCdS:Cu、ZnS：Cu 等）.它们具备如下缺面[9]：（1）化教宁静性好；（2）余辉时间短，惟有十几分钟.密土掺杂的硫化物少余辉收光资料启辟了崭新的天天，主假如以密土（主假如）动做激活剂，或者增加、等密土离子或者.密土硫化物少余辉收光资料的明度战余辉时间为保守硫化物资料的几倍.以硫化物为基量的少余辉资料覆盖了从蓝光到白光的所有可睹光范畴，但是已能广大应用.自从1993年Matsuzawa等人[10]合成了共掺Dy的并钻研创制其余辉衰减时间少达2000min.随后，人们有相继启垦了一系列密土激活的铝酸盐少余辉资料，如蓝色24 1:CaA O Eu Nd ，战蓝绿色41425:Sr Al O Eu Dy ，，其少余辉资料及其余辉本能参数睹表1.与硫化物少余辉收光资料相比，铝酸盐少余辉收光资料具备收光效用下、余辉时间少、化教本能宁静的便宜，但是收光颜色单调，逢火没有宁静.铝酸盐的少余辉资料，其激活剂主假如等密土氧化物，帮溶剂为，朝霞收光颜色主要集结于蓝绿光波少范畴.时于今日，虽然铝酸盐的耐火性没有是很好，但是铝酸盐体系少余辉资料24414251:,:SrA O Eu Dy Sr Al O Eu Dy 和，仍赢得了巨大的商业应用，是现阶段主要的少余辉资料.表1 几种铝酸盐少余辉收光资料的收光本能少余辉资料的组成 收光颜色 收射波少/nm余辉强度/mcd·m-2 余辉时间 /min 10min 后 60min 后 CaAl2O4: Eu2+,Nd3+ 青紫 44020 6 ＞1000 SrAl2O4: Eu2+ 黄绿 52030 6 ＞2000 SrAl2O4: Eu2+,Dy3+ 黄绿 520400 60 ＞2000 Sr4Al14O25: Eu2+,Dy3+ 蓝绿 490350 50 ＞2000 SrAl4O7: Eu2+,Dy3+ 蓝绿 480-- -- 约80 SrAl12O19: Eu2+,Dy3+ 蓝紫 400-- -- 约140 BaAl2O4: Eu2+,Dy3+ 蓝绿 496-- -- 约120 ZnS:Cu 黄绿 53045 2 约200 ZnS:Cu,Co 黄绿530 40 5 约500采与硅酸盐为基量的少余辉资料，由于硅酸盐具备劣良的化教宁静性战热宁静性，共时本料廉价、易得，近些年去越去越受人们重视，而且那种硅酸盐资料广大应用于照明及隐现范畴. 1975年日本启垦出硅酸盐少余辉资料,其余辉时间为30min.今后，多种硅酸盐的少余辉资料也相继被启垦，如2272273:,:,:,,Sr MgSi O Eu Dy Ca MgSi O Eu Dy MgSiO Mn Eu Dy 、、.硅酸盐基量少余辉资料中的主要激活剂为，其收光颜色仍集结于蓝绿光.余辉本能较好的是Eu 战Dy 共掺杂的227Sr MgSi O 战227Ca MgSi O ，其余辉持绝时间大于20h.别的，正在Mn,Eu,Dy三元素共掺杂的中瞅察到了白色少余辉局里.硅酸盐体系少余辉资料正在耐火性圆里具备铝酸盐体系无法比较的劣势，但是其收光本能较铝酸盐资料好.由于少余辉收光资料的种类较多，分歧的资料具备分歧的收光体制，而有些资料的收光机理暂时还没有太收会，果此只可搞出一些大略定性的阐明.由于对于收光机理认识没有太浑晰会引导对于资料的本能掌控及认识上的没有系统，从而会效用到其应用.果此，对于少余辉收光资料收光机理的进一步钻研具备要害意思.别的，由于少余辉收光资料的制备要收较多，而且存留各自的劣缺面，果此对于百般少余辉收光资料的制备要收的劣化拉拢将对于少余辉收光资料的推广应用起到很闭键的效用.[1]刘应明, 雷炳富, 石秋山,等. 新式少余辉收光资料钻研[C]// 第五届世界密土收光资料教术商量会论文纲要集. 2005.[2]弛天之, 苏锵. : , 少余辉收光本量的钻研[J]. 收光教报, 1999, 20(2): 170-175.[3]MATSUZAWA T，AOKI Y，TAKEUCHI N etal. The Applications of Microwaves in Chemical Sytheses [J]. Electrochem. Soc. 1996, (143):2669-2670．[4]JIA W Y, YUAN H B, LU L Z．Crystal Growth and Characterization of and by the LHPG Method[J] .Journalof Crystal Growth,1999,(200):179-184．[5]罗皓菡. 铝酸盐少余辉收光资料: 的制备与表征[D]. 华夏天量大教（北京）, 2006.[6]李文植, 杨坤涛. : 荧光粉焚烧合成工艺的钻研[J]. 鄂州大教教报, 2006, 13(3):58-61.[7]彭绍琴, 曾锦萍, 李越湘,等. 用溶胶-凝胶法治备光资料[J]. 密土, 2005(2):76-78.[8]宋秋燕, 刘应明, 弛静娴,等. 微波法合成橙白色少余辉磷光粉[J]. 暨北大教教报：自然科教与医教版, 2004, 24(5):93-96.[9]孙继兵, 王海容, 安俗琴,等. 少余辉收光资料钻研收达[J].密有金属资料与工程, 2008, 37(2):189-194.[10]Kowatari M, Koyama D, Satoh Y, et al. The temperature dependence of luminescence from a long-lasting phosphor exposed to ionizing radiation[J]. Nuclear Instruments & Methods in Physics Research, 2002, 480(2-3):431–439.。
