小波分析在信号处理中的应用小波分析是一种基于局部频率成分的信号分析方法,可以用来处理各种类型的信号,包括音频信号、图像信号、生物信号等等。
它在信号处理中有着广泛的应用,能够提供丰富的信息,并实现信号的压缩、去噪、特征提取、模式识别等功能。
首先,小波分析在信号压缩中有着重要的应用。
传统的傅里叶变换压缩方法不能有效地处理非平稳信号,因为它无法提供信号在时间和频率上的局部信息。
而小波变换通过使用带通滤波器来分解信号,能够提供信号在不同分析尺度上的局部频率信息。
这使得小波变换在信号的时间-频率局部化表示方面有很大优势,能够更好地捕捉信号的瞬时变化特性。
因此,小波变换在信号压缩中被广泛应用。
其次,小波分析在信号去噪中也具有重要的应用。
很多实际应用中的信号受到噪声的干扰,这会导致信号质量下降,难以进行准确的信号分析和处理。
小波分析通过将信号在不同频率尺度上分解成不同的小波系数,可以很好地分离信号和噪声的能量。
在小波域内,将低能噪声系数设为零,并经过逆小波变换,可以实现对信号的去噪处理。
因此,小波分析在信号去噪领域具有很大的潜力。
此外,小波分析还可以应用于信号的特征提取和模式识别。
在很多实际应用中,信号的特征对于区分不同的类别或状态非常重要。
小波变换能够提取信号在不同时间尺度上的频率特征,并通过计算小波系数的统计特性来表征信号的特征。
这些特征可以用于信号的分类和识别,比如图像识别、语音识别以及生物信号的疾病诊断等方面。
因此,小波分析在模式识别和特征提取中有着广泛的应用。
最后,小波变换还可以用于信号的时频分析。
传统的傅里叶变换只能提供信号在频域上的信息,无法提供时域上的局部信息。
小波变换通过使用不同尺度的小波函数,可以在时频域上对信号进行局部化分析。
这使得小波变换在时频分析中具有很大的优势,能够更好地揭示信号的短时变化特性。
因此,小波分析在信号处理中的时频分析中得到了广泛的应用。
综上所述,小波分析在信号处理中的应用非常广泛。

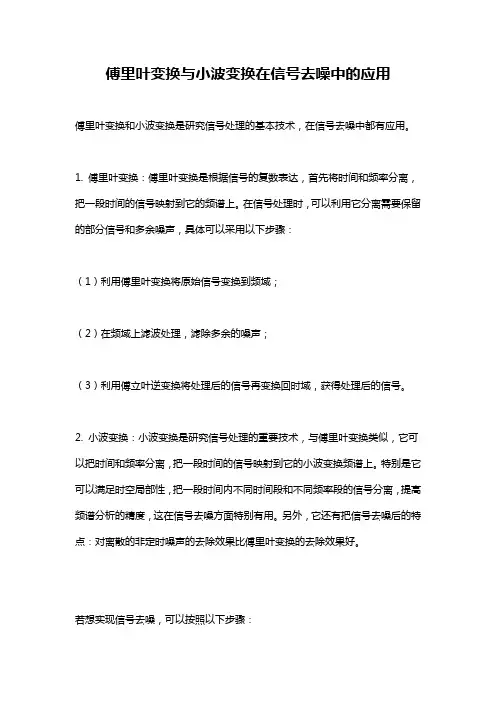

傅里叶变换与小波变换在信号去噪中的应用
傅里叶变换和小波变换是研究信号处理的基本技术,在信号去噪中都有应用。
1. 傅里叶变换:傅里叶变换是根据信号的复数表达,首先将时间和频率分离,把一段时间的信号映射到它的频谱上。
在信号处理时,可以利用它分离需要保留的部分信号和多余噪声,具体可以采用以下步骤:
(1)利用傅里叶变换将原始信号变换到频域;
(2)在频域上滤波处理,滤除多余的噪声;
(3)利用傅立叶逆变换将处理后的信号再变换回时域,获得处理后的信号。
2. 小波变换:小波变换是研究信号处理的重要技术,与傅里叶变换类似,它可以把时间和频率分离,把一段时间的信号映射到它的小波变换频谱上。
特别是它可以满足时空局部性,把一段时间内不同时间段和不同频率段的信号分离,提高频谱分析的精度,这在信号去噪方面特别有用。
另外,它还有把信号去噪后的特点:对离散的非定时噪声的去除效果比傅里叶变换的去除效果好。
若想实现信号去噪,可以按照以下步骤:
(1)将原始信号变换到频域,可以采用傅里叶变换或者小波变换;
(2)在频域上滤波处理,滤除多余的噪声;
(3)将处理后的信号再变换回时域,特别是对于小波变换,可以利用它把信号去噪后的特点:对离散的非定时噪声的去除效果比傅里叶变换的去除效果好。
论述小波分析及其在信号处理中的应用小波分析是一种数学工具,用于在时域和频域中对信号进行分析。
它可以将信号分解成具有不同频率和时间尺度的小波函数,从而更好地捕捉信号的局部特征和变化。
小波分析在信号处理中有广泛的应用,以下是一些主要的应用领域:1. 信号压缩:小波分析可以提供一种有效的信号压缩方法。
通过对信号进行小波变换并根据重要性剪切或量化小波系数,可以实现高效的信号压缩,同时保留主要的信号特征。
2. 图像处理:小波分析在图像处理中有重要的应用。
通过对图像进行小波变换,可以将其分解成具有不同频率和时间尺度的小波系数,从而实现图像的去噪、边缘检测、纹理分析等。
3. 语音和音频处理:小波分析可以用于语音和音频信号的分析和处理。
通过小波变换,可以提取音频信号的频谱特征,实现音频的降噪、特征提取、语音识别等。
4. 生物医学信号处理:小波分析在生物医学信号处理中有广泛的应用。
例如,通过小波分析可以对脑电图(EEG)和心电图(ECG)等生物医学信号进行时频分析,以实现对心脑信号特征的提取和异常检测。
5. 数据压缩:小波分析在数据压缩中也有应用。
通过对数据进行小波变换,并且根据小波系数的重要性进行压缩,可以实现对大量数据的高效存储和传输。
6. 模式识别:小波分析可以用于模式识别和分类问题。
通过对数据进行小波变换,可以提取重要的特征并进行模式匹配和分类,用于图像识别、人脸识别等应用。
综上所述,小波分析在信号处理中有广泛的应用,可以用于信号压缩、图像处理、语音和音频处理、生物医学信号处理、数据压缩和模式识别等领域。
它提供了一种强大的工具,用于捕捉信号的局部特征和变化,从而推动了许多相关学科的发展。
小波变换在信号去噪中的应用随着数字化技术的不断发展,各行业的数据量也在不断增加,因此如何对高噪声的数据进行可靠处理变得尤为重要。
在信号处理领域中,小波变换已经成为一种非常有效的信号去噪方法。
接下来将对小波变换在信号去噪中的应用进行深入探讨。
一、小波变换的原理和特点小波变换是一种将函数分解为不同频率组成部分的数学方法。
和传统傅里叶变换不同,小波变换具有更好的时间-频率局限性,能够有效的提取出不同频率成分的信号。
同时,小波变换能够处理非平稳信号,也就是信号的频率随时间的变化。
小波变换能够将信号分解为低频和高频两部分,其中低频部分表示信号的整体趋势,高频部分表示信号的细节部分。
二、小波去噪的实现过程小波去噪是通过去掉信号中的高频部分来达到减少噪声的目的,实现的具体步骤如下:1. 对信号进行一次小波变换,得到低频部分和高频部分;2. 计算高频部分的标准差,并通过阈值处理去掉低于阈值的高频部分;3. 将处理后的低频部分和高频部分进行反变换,得到去噪后的信号。
三、小波去噪的优点和适用范围小波去噪相比传统方法具有以下优点:1. 处理效果更好:小波变换能够更好地提取信号的不同频率成分,而传统方法只能处理平稳的信号;2. 处理速度更快:小波去噪具有并行处理能力,可以在相同时间内处理更多的数据;3. 阈值处理更加方便:小波去噪阈值处理的方法相对于传统方法更加方便。
小波去噪主要适用于以下信号:1. 高噪声信号:高噪声的信号难以处理,而小波变换能够有效提取信号的不同成分,因此小波去噪在处理高噪声信号时效果更佳;2. 非平稳信号:信号的频率随时间变化的情况下,小波去噪将比传统方法更为有效。
四、小波去噪在实际应用中的意义小波去噪在实际应用中的意义主要体现在以下方面:1. 信号传输:在信号传输中,噪声会对传输信号造成影响,而小波去噪能够降低信号噪声,提高传输质量。
2. 图像处理:小波去噪也可以应用于图像处理领域。
在图像处理中,噪声也会对图像造成影响,而小波去噪能够去除图像中的噪声,提高图像质量。
小波变换在图像噪声去除中的应用图像噪声是指在图像采集、传输或存储过程中产生的不希望的信号干扰,它会降低图像的质量和清晰度。
因此,图像噪声去除一直是图像处理领域的一个重要研究方向。
而小波变换作为一种强大的信号处理工具,被广泛应用于图像噪声去除中。
小波变换是一种时频分析方法,它可以将信号分解成不同频率的子信号,并能够捕捉到信号的瞬时特征。
因此,小波变换非常适合用于图像噪声去除。
在图像处理中,我们可以将图像看作是一个二维信号,通过对图像进行小波变换,可以将图像分解成不同频率的子图像,从而实现对图像噪声的去除。
小波变换的核心思想是将信号分解成不同频率的子信号,然后对每个子信号进行分析和处理。
在图像噪声去除中,我们可以通过小波变换将图像分解成低频子图像和高频子图像。
低频子图像包含图像的大部分能量信息,而高频子图像则包含图像的细节信息和噪声。
通过对高频子图像进行滤波处理,我们可以去除图像中的噪声,然后再将处理后的子图像进行逆变换,得到去噪后的图像。
在实际应用中,选择合适的小波基函数对图像进行变换非常重要。
常用的小波基函数有Haar小波、Daubechies小波、Symlet小波等。
不同的小波基函数具有不同的频率特性和时域特性,因此对于不同类型的图像噪声,选择合适的小波基函数可以提高去噪效果。
此外,小波变换还可以通过调整阈值来控制去噪的程度,从而平衡去噪效果和图像细节的保留。
除了基于小波变换的去噪方法,还有一些基于小波域的去噪算法。
这些算法通过对小波系数进行阈值处理来实现去噪。
通过选择合适的阈值函数和阈值参数,可以在保留图像细节的同时去除噪声。
常见的小波域去噪算法有硬阈值法、软阈值法、BayesShrink算法等。
这些算法在去噪效果和计算复杂度之间进行了平衡,可以根据实际需求选择合适的算法。
除了图像噪声去除,小波变换还可以应用于其他图像处理任务,如图像压缩、图像增强等。
在图像压缩中,小波变换可以将图像的能量集中在少数重要的小波系数上,从而实现对图像的高效压缩。
小波变换在信号分析中的应用小波变换是一种广泛应用于信号分析的数学工具,它能够提供有关信号的时域和频域信息,具有优秀的时频分辨能力。
在信号处理领域,小波变换被广泛应用于音频、图像、视频处理以及生物医学、金融市场分析等诸多领域。
一、小波变换的基本概念及原理:小波变换是一种基于窗函数的信号分析方法。
与傅里叶变换相比,小波变换具有更好的局部性质。
傅里叶变换将信号分解为全局频域信息,而小波变换将信号分解为时域和频域的局部信息。
这种局部性质使得小波变换在信号分析中具有更强的时频定位能力。
小波变换的核心思想是通过选取适当的母小波函数,将信号分解成一系列不同尺度和不同位置的小波基函数的线性叠加。
小波基函数是通过母小波在时移、尺度(伸缩)、反射等变换下产生的。
通过对不同频率和时域尺度的小波基函数进行线性叠加,可以还原原始信号。
二、小波变换在信号分析中的应用:1. 信号压缩和去噪:小波变换能够将信号分解成不同频率和时域分辨率的小波系数,便于对不同频段的信号进行分析。
在信号压缩中,可以通过选择适当的小波基函数将信号的高频部分进行舍弃,以达到压缩信号的目的。
而在去噪方面,利用小波变换将信号分解成不同频带,可以提取出信号的主要成分,滤除噪声干扰。
2. 信号特征提取:小波变换还可以用于信号特征提取。
通过选择适当的小波基函数,可以将信号分解成不同频率和时域尺度的小波基函数的线性叠加,得到信号的局部特征。
这对于分析非平稳信号和瞬态信号非常有用,可以通过分析小波系数来获取和描述信号的特征。
3. 时间-频率分析:小波变换为信号的时频分析提供了一种有效的方法。
传统的频谱分析方法(如短时傅里叶变换)无法提供较好的时域和频域分辨率,在分析非平稳信号时效果较差。
而小波变换具有更好的时频局部性,能够提供精确的时域和频域信息,因此在时间-频率分析中得到广泛应用。
三、小波变换的应用案例:1. 声音信号分析:小波变换在音频处理中有着广泛的应用。
通过对音频信号进行小波变换,可以提取出每个时间段内不同频率的能量分布,并用于声音的识别、分类、音频编码等方面。
小波变换在信号去噪中的应用一、本文概述小波变换作为一种强大的数学工具,已经在多个领域得到了广泛的应用,尤其在信号处理领域中的去噪问题上表现出色。
本文旨在深入研究和探讨小波变换在信号去噪中的应用。
我们将从小波变换的基本理论出发,详细阐述其在信号去噪中的基本原理和实现方法,并通过实验验证小波变换在信号去噪中的有效性。
我们还将探讨小波变换在不同类型信号去噪中的适用性,以及在实际应用中可能遇到的挑战和解决方案。
我们将对小波变换在信号去噪领域的未来发展进行展望,以期为该领域的研究和应用提供有益的参考。
二、小波变换理论基础小波变换是一种强大的数学工具,用于分析和处理信号与图像。
其基本思想是通过将信号或图像分解为一系列小波函数(即小波基)的加权和,从而提取信号在不同尺度上的特征。
与传统的傅里叶变换相比,小波变换具有多分辨率分析的特性,能够在时域和频域中同时提供信息,因此更适合于处理非平稳信号和局部特征提取。
小波变换的关键在于选择合适的小波基函数。
小波基函数是一种具有特定形状和性质的函数,它可以在时间和频率两个维度上同时局部化。
常见的小波基函数包括Haar小波、Daubechies小波、Morlet 小波等。
这些小波基函数具有不同的特性,适用于不同类型的信号和去噪需求。
小波变换的实现过程通常包括分解和重构两个步骤。
在分解过程中,原始信号被逐层分解为不同尺度上的小波系数和逼近系数。
这些系数反映了信号在不同尺度上的局部特征。
在重构过程中,通过逆变换将小波系数和逼近系数重新组合成原始信号或去噪后的信号。
小波变换在信号去噪中的应用主要基于信号的多尺度特性。
在实际应用中,噪声通常表现为高频成分,而有用信号则包含在不同尺度的低频成分中。
通过选择合适的小波基函数和分解层数,可以有效地分离噪声和有用信号,从而实现信号的去噪。
小波变换还具有自适应性强的特点,可以根据信号的特点自适应地调整分解层数和阈值等参数,以获得更好的去噪效果。
傅里叶变换与小波变换在信号去噪中的应
用
傅里叶变换和小波变换是信号去噪中常用的两种变换方法,它们都可以将时域信号转换成频域信号,便于去除噪声的影响。
傅里叶变换是将时域信号转换为频域信号的一种变换方法,它可以将信号中的幅度和频率分别反映到水平轴和垂直轴上,从而可以很好地描述信号的特性。
在信号去噪中,傅里叶变换可以有效分离噪声和信号,使得噪声得到有效抑制,而信号得到保留。
小波变换是另一种信号去噪的常用方法,它是一种时域变换,可以将信号中的频率分解为不同的小波带,从而有效地去除高频噪声。
小波变换的另一个优势是它可以把信号分解为多个子带,每个子带上的噪声都可以有效抑制,从而有效地减少噪声的影响。
因此,傅里叶变换和小波变换都可以有效用于信号去噪,但它们各有特点,在不同的场景下应用不同的变换方法才能发挥最大的作用。
总之,傅里叶变换和小波变换都可以用于信号去噪,它们在信号去噪中的应用可以有效减少噪声的影响,从而获得高质量的信号。
小波分析技术在信号处理中的应用1. 什么是小波分析技术?小波是一种数学分析工具,它可以将信号分解成不同尺度的频率分量来进行分析。
小波分析技术是将小波应用于信号处理领域的方法,可以用来分析时域和频域上信号的特征,并用于信号的去噪、压缩、识别等处理。
2. 小波分析技术的原理小波变换是一种时频分析方法,它通过将信号变换为不同尺度和位置的小波基来表征信号的局部特征。
小波基是一组固定的函数,它可以根据信号的频率、幅度和时间特征来进行变换。
小波基分为父子小波和正交小波两种类型。
父子小波是将一个小波基变换为多个不同尺度和位置的小波基,而正交小波是直接用不同频率的正弦和余弦函数构成的。
小波变换可分为连续小波变换和离散小波变换两种,连续小波变换是对连续信号进行变换,离散小波变换是对离散信号进行变换。
3. 小波分析技术在信号处理中的应用3.1 信号去噪小波分析技术可以用于信号去噪。
信号处理中常常会受到噪声的影响,因此去除噪声是信号处理的重要环节。
小波分析技术可以将信号分解成不同尺度的频率分量,可以从不同的频带中选择保留信号的特征,同时抑制噪声的影响。
小波去噪方法有基于阈值的软阈值去噪和硬阈值去噪两种。
软阈值去噪将小于阈值的小波系数设为0,大于阈值的系数缩小到原系数的一部分,而硬阈值去噪则是将小于阈值的系数全部置为0,保留大于阈值的系数。
小波阈值去噪可以有效的去除信号中的高频噪声。
3.2 信号压缩小波分析技术可以用于信号压缩。
信号的压缩是为了节约传输和存储资源,将信号的数据压缩成较小的大小而不损失原有的信息。
小波压缩方法是一种基于小波变换的信号压缩方法。
小波分解可以将信号分解成不同尺度和频率的分量,因此可以在不同尺度和频率上对信号进行压缩。
变换后的小波系数通常具有较强的稀疏性,可以使用压缩算法如哈达马变换和基于字典的方法进行压缩。
3.3 信号识别小波分析技术可以用于信号识别。
信号识别是指区分和分类不同的信号类型,通常需要根据信号的特征来进行识别。
小波分析在信号去噪中的应用
摘要:利用小波方法去噪,是小波分析应用于实际的重要方面。
小波去噪的关键是如何选择阈值和如何利用阈值来处理小波系数,通过对几种去噪方法不同阀值的选取比对分析和基于MATLAB 信号去噪的仿真试验,比较各种阀值选取队去噪效果的影响。
关键词:小波去噪;阀值;MATLAB 工具
1、 小波去噪模型的建立
如果一个信号被噪声污染后为,那么基本的噪声模型就可以表示为()f n ()s n ()()()
s n f n e n σ=+式中:为噪声;为噪声强度。
最简单的情况下为高斯白噪声,且=1。
()e n σ()e n σ小波变换就是要抑制以恢复,从而达到去除噪声的目的。
从统计学的()e n ()f n 观点看,这个模型是一个随时间推移的回归模型,也可以看作是在正交基上对函数无参估计。
小波去噪通常通过以下3个步骤予以实现:
()f n a)小波分解;
b)设定各层细节的阈值,对得到的小波系数进行阈值处理;
c)小波逆变换重构信号。
小波去噪的结果取决于以下2点:
a)去噪后的信号应该和原信号有同等的光滑性;
b)信号经处理后与原信号的均方根误差越小,信噪比越大,效果越好。
如何选择阈值和如何利用阈值来量化小波系数,将直接影响到小波去噪结果。
2、小波系数的阈值处理
2.1由原始信号确定阈值
小波变换中,对各层系数降噪所需的阈值一般是根据原信号的信噪比来决定的。
在模型里用这个量来表示,可以使用MATLAB 中的wnoisest 函数计算得到σσ值,得到信号的噪声强度后,根据下式来确定各层的阈值。
thr =式中n 为信号的长度。
2.2基于样本估计的阈值选取
1)无偏似然估计(rigrsure):是一种基于Stein 无偏似然估计原理的自适应阈值选择。
对于给定的阈值T ,得到它的似然估计,再将似然T 最小化,就得到了所选的阈值,这是一种软件阈值估计。
2)阈值原则(sqtwlolg):固定阈值T 的计算公式为。
3)启发式阈值原则(heursure):是无偏似然估计和固定阈值估计原则的折
中。
如果信噪比很小,按无偏似然估计原则处理的信号噪声较大,在这种情况下,就采用固定阈值形式。
4)极值阈值原则(minimax):采用极大极小值原理选择阈值,它产生一个最小均方误差的极值,而不是没有误差。
统计学上,这种极值原理用来设计估计器。
因为被消噪的信号可以看作与未知回归函数的估计器相似,这种极值估计器可在给定的函数中实现最大均方误差最小化。
2.3软阈值和硬阈值
在确定阈值后,可以采用硬阈值或软阈值的处理方法对小波系数做阈值处理。
硬阈值法只保留大于阈值的小波系数并将其他的小波系数置零,其表达式如下:
软阈值法将小于阈值的小波系数置零,并把大于阈值的小波系数向零做收缩,其表达式如下:
3 、小波去噪的MATLAB 仿真对比试验
给定函数作为原始信号,然后加一组随机噪声,然后分别cos(10)x f e x -=选取不同阀值对信号用小波以为信号的自动消噪进行去噪处理。
采用的小波为sym8,分解层数为5,小波函数为wden 。
结果如图一所示
图一 不同阀值系数软阀值去噪效果图
由图一可大致看出去噪效果对比heusure 和minimaxi 阀值的去噪效果较好,sqtwolo 阀值降噪效果相对较差。
而rigrsure 看不出明显差别。
图二 不同阀值系数硬阀值去噪效果图
图二可看出,对硬阀值去噪minimaxi 阀值的效果最差。
为了精确的表示去噪效果,可与计算去噪后的信噪比()和均方根误差(SN R )。
计算公式如下:RMSE 2()10log [()()]n SN n x n R x n x n ⎡⎤⎢⎥=⎢⎥'-⎢⎥⎣⎦
∑∑
RMSE =
信号的信噪比越高,原始信号和去噪信号的均方根误差越小,去噪信号就越接近原信号,去噪的效果也就越好。
表一给出了各种阀值选取得信噪比和均方根误差的比较。
表一 几种阀值软阀值去噪后的和SN R RMSE heusure
rigrsure sqtwolog minimaxi (均方
RMSE 根误差)0.21720.1499
0.09420.0739(信噪比)
SN R 2.5758 5.79799.831611.93944、结论
本文对基于小波分析的去噪方法进行了研究,指出小波去噪阀值的选取对去噪效果的影响,并利用MATLAB 的小波分析工具箱进行了仿真试验,试验表明利用
小波分析方法可以达到良好的去噪效果,并且minimaxi阀值的去噪效果最好。
参考文献:
[1] 胡昌华李国华基于MATLAB 6.0的系统分析与设计——小波分析西安电子科技大学出版社
[2] 吴伟,蔡培升基于MATLAB的小波去噪仿真(西安石油大学机械工程学院,陕西西安710065)
附:
Matlab程序
clear
clc
x=0:0.01:3;
f=exp(-x).*cos(10*x);%原始信号函数
subplot(3,2,1);
plot(f);title('原始信号图形');%画出原始信号图形
noise=0.2*randn(size(f));
f1=f+noise; %噪声信号
subplot(322)
plot(f1); title('加噪后语音图像')
lev=5;
%对f1用sym8小波分解到第五层,并对高频系数用heusure硬阀值
xd=wden(f1,'heursure','h','one',lev,'sym8');
subplot(323)
plot(xd); title('用heusure硬阀值去噪后图像')
D=f-xd;
MSE=sqrt(sum(D(:).*D(:))/prod(size(f))) %均方根误差
PSNR=10*log10(sum(f(:).*f(:))/sum(D(:).*D(:))) %信噪比
%用rigrsure阀值对信号的标准差单车估计,并降噪
xd1=wden(f1,'rigrsure','h','one',lev,'sym8');
subplot(324)
plot(xd1); title('用rigrsure硬阀值去噪后图像')
D1=f-xd1;
MSE1=sqrt(sum(D1(:).*D1(:))/prod(size(f))) %均方根
PSNR1=10*log10(sum(f(:).*f(:))/sum(D1(:).*D1(:)))%信噪比
%用sqtwolog阀值对信号的标准差单车估计,并降噪
xd2=wden(f1,'sqtwolog','h','sln',lev,'sym8');
subplot(325)
plot(xd2); title('用sqtwolog硬阀值去噪后图像')
D2=f-xd2;
MSE2=sqrt(sum(D2(:).*D2(:))/prod(size(f))) %均方根
PSNR2=10*log10(sum(f(:).*f(:))/sum(D2(:).*D2(:)))%信噪比
%用minimaxi阀值对信号的标准差单车估计,并降噪
xd3=wden(f1,'minimaxi','h','sln',lev,'sym8');
subplot(326)
plot(xd3); title('用minimaxi硬阀值去噪后图像')
D3=f-xd3;
MSE3=sqrt(sum(D3(:).*D3(:))/prod(size(f))) %均方根PSNR3=10*log10(sum(f(:).*f(:))/sum(D3(:).*D3(:)))%信噪比。
