初中物理九年级《第三章认识电路》单元测试卷及答案

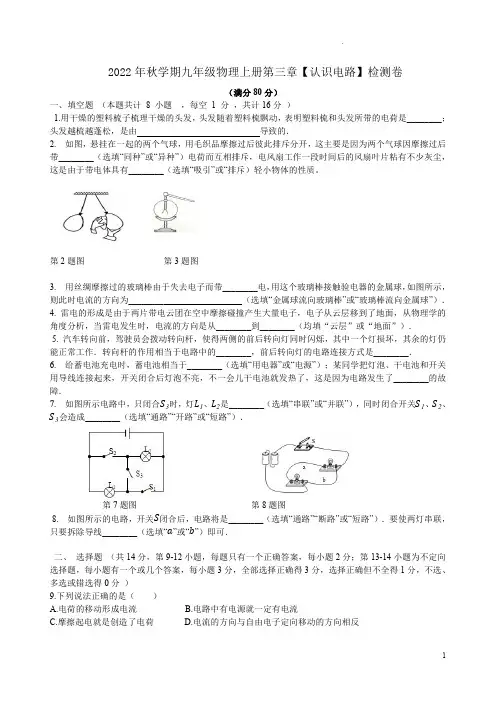

2022年秋学期九年级物理上册第三章【认识电路】检测卷（满分80分）一、填空题（本题共计8小题，每空1分，共计16分）1.用干燥的塑料梳子梳理干燥的头发，头发随着塑料梳飘动，表明塑料梳和头发所带的电荷是________；头发越梳越蓬松，是由导致的．2.如图，悬挂在一起的两个气球，用毛织品摩擦过后彼此排斥分开，这主要是因为两个气球因摩擦过后带________（选填“同种”或“异种”）电荷而互相排斥，电风扇工作一段时间后的风扇叶片粘有不少灰尘，这是由于带电体具有________（选填“吸引”或“排斥）轻小物体的性质。

第2题图第3题图3.用丝绸摩擦过的玻璃棒由于失去电子而带________电，用这个玻璃棒接触验电器的金属球，如图所示，则此时电流的方向为________（选填“金属球流向玻璃棒”或“玻璃棒流向金属球”）．4.雷电的形成是由于两片带电云团在空中摩擦碰撞产生大量电子，电子从云层移到了地面，从物理学的角度分析，当雷电发生时，电流的方向是从________到________（均填“云层”或“地面”）．5.汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作．转向杆的作用相当于电路中的________，前后转向灯的电路连接方式是________．6.给蓄电池充电时，蓄电池相当于________（选填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了________的故障．7.如图所示电路中，只闭合3时，灯1、2是________（选填“串联”或“并联”），同时闭合开关1、2、3会造成________（选填“通路”“开路”或“短路”）．第7题图第8题图8.如图所示的电路，开关闭合后，电路将是________（选填“通路”“断路”或“短路”）．要使两灯串联，只要拆除导线________（选填“”或“”）即可．二、选择题（共14分，第9-12小题，每题只有一个正确答案，每小题2分；第13-14小题为不定向选择题，每小题有一个或几个答案，每小题3分，全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分）9.下列说法正确的是（）A.电荷的移动形成电流B.电路中有电源就一定有电流C.摩擦起电就是创造了电荷D.电流的方向与自由电子定向移动的方向相反10.在如图所示的电路中，开关的作用是（）A.控制整个电路B.只控制灯1C.只控制灯2D.控制灯1和211.为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A. B. C. D.12.在图所示的电路中，闭合开关后两盏灯都能发光的是（）A. B. C. D.13.如图所示是小明连接的电路，闭合开关，两灯都不亮．已知电路中各处均连接良好，除灯1与2外，其余元件也都完好，若电路中只有一处出现故障，则故障可能是（）A.1短路B.1断路C.2短路D.2断路14.如图所示的电路中，下列说法正确的是（）A.只闭合开关S1，灯L2发光B.只闭合开关S2，两个灯泡串联C.开关S1、S2、S3可以都闭合，两灯均发光D.闭合开关S1、S3，两个灯泡并联三、解答题（本题共计3小题，15-16每题7分，17题8分，共计22分）15.请用笔画线代替导线，将图中灯1和2并联起来，将图中灯1、2串联起来。

《电压电阻》单元测试卷1一、选择题（每小题2分，共24分）1．在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（）A．电压表的示数为3V B．电流表将被烧坏C．灯L1不亮、灯L2亮D．两只灯都将被烧坏2．如图所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是（）A．L2灯丝断了，其他完好B．L1灯丝断了，其他完好C．灯L1发生短路D．电压表因接线不牢而开路3．张兰同学在做“探究串联电路的电压规律”实验时，连接好电路后闭合开关，灯L1和L2都不亮，她用电压表去检测电路的故障，她将电压表先并联在灯L1两端时发现电压表没有示数，灯都不亮；然后并接在灯L2两端时发现两灯均不亮，但电压表有示数，则（）A．灯L1短路B．灯L1断路C．灯L2断D．灯L2短路4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L短路 B．灯L断路 C．变阻器R短路 D．变阻器R断路5．如图所示，电源电压不变，开关S闭合时，电表的示数变化情况是（）A．电压表示数变大，电流表示数变小B．电流表、电压表示数均变小C．电流表、电压表示数均变大D．电压表示数变小，电流表示数变大6．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A．保险丝B．输电线C．滑动变阻器的线圈 D．电炉丝7．以下有关电阻的观点中，你认为错误的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．一个导体两端的电压越大，电流越大，则它的电阻就越小D．导体的电阻大小决定于导体的材料、长度、横截面积和温度8．照明电路中的一个灯泡正常工作时的电阻为R 1，不工作时的电阻为R 2，下列说法正确的是（ ）A ．R 1＞R 2B ．R 1＜R 2C ．R 1=R 2D ．无法确定9．下列说法中正确的是（ ）A ．导体对电流的阻碍作用越大，导体的电阻越小B ．滑动变阻器不管怎样接到电路中都能起到改变电阻的作用C ．在闭合开关之前，滑动变阻器的滑片要调到阻值最小D ．滑动变阻器在电路中不仅能起到改变电阻的作用，而还能改变电路中的电流10．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（ ）A ．只有①B ．只有②C ．①和②D ．①、②和③11．在如图电路中，电源电压保持不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；当开关S 1断开，S 2闭合时，电压表的示数是5V ，则S 1断开时，灯L 1和L 2两端的电压分别为（ ）A ．2V 和3VB ．3V 和2VC ．2V 和8VD ．2V 和5V12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（ ）A ．R 甲＞R 乙＞R 丙＞R 丁B ．R 丁＞R 丙＞R 乙＞R 甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙二、填空题13．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．14．如图所示，在图甲、乙的○内填上适当电表符号，要求闭合开关后灯泡都能发光．15．调节收音机音量的旋钮开关，实际上是一个，它的原理是，在电路中起的作用是．16．如图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻，电流表的示数．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．17．小明用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是，发出微弱的光说明有通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻（选填增大或减小），这个实验说明导体的电阻跟导体的有关．18．用灯泡、导线、开关和钨丝组成串联电路如图，闭合开关，小灯泡发光．再用酒精灯对钨丝进行加热，会发现灯泡亮度变，由此你可以得出结论是．三、作图与实验探究题（3+4+9+6=22分）19．图中给出了几种元件，在图上用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L2的电流大小，滑片P向右移动时灯L2变亮．20．实验课上，老师拿出如图甲所示的电路板，当开关S闭合后发现，灯L不亮，现已确定是由于灯L的短路或断路引起的．要求检测是哪一种故障．小羽同学做了如图乙的检测电图．将故障电路的开关S断开，分别把M、N接到a、b的接线柱上．若检测灯亮，则故障是；若检测灯不亮，则故障是．21．如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．（1）按要求连接实物图．（2）在图2虚线框内画出相应的电路图．（3）在闭合开关前，滑动片P应调到端．（4）滑动变阻器的作用是．（5）当接变阻器的两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．22．小华通过调查发现，人们选择电线时都尽可能选择铜线，并且要较粗的，都是从电阻的角度来考虑的，于是他想导体的电阻是否与导体的和有关，他设计并完成了实验，填写到表．观察表并回答：（1）通过对该表格的分析只能得出导体的电阻与有关．（2）如果要知道与横截面积的关系，在导线选择上应选取和长度相同，而不同的导线．参考答案与试题解析一、选择题（每小题2分，共24分）1．在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（）A．电压表的示数为3V B．电流表将被烧坏C．灯L1不亮、灯L2亮D．两只灯都将被烧坏【考点】电路的动态分析．【专题】应用题；电路变化分析综合题．【分析】由电路图可知，当开关S1、S2都闭合时，两灯泡和电压表被短路，电流从正极出发，经电流表后，直接回到电源的负极；然后根据短路特点得出电路现象．【解答】解：由电路图可知，当开关S1、S2都闭合时，两灯泡和电压表被短路，电流从正极出发，经电流表后，直接回到电源的负极，∵用电器短路时，不能工作，∴两灯泡不亮且不会被烧坏，电压表无示数，故ACD不正确，∵电源短路时，电流过大，会烧坏电源和电流表，∴电流表将被烧坏，故B正确．故选B．【点评】分析好开关闭合后电路的连接方式和利用好电路的三种状态是解决本题的关键．2．如图所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是（）A．L2灯丝断了，其他完好B．L1灯丝断了，其他完好C．灯L1发生短路D．电压表因接线不牢而开路【考点】电流表、电压表在判断电路故障中的应用．【分析】若电压表没有读数，则可能是所并联的地方短路或其他地方开路了，或电压表本身没有接好．【解答】解：A、可能，L2灯丝断了，电压表的两个接线柱不能都接到电源两极上，故没有示数．B、不可能，当L1灯丝断了，其他完好，电压表能通过L2接到电源，应有示数．C、可能，当灯L1发生短路时，它两端没有电压．D、可能，电压表因接线不牢而开路，故没有示数．故选B．【点评】用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了．3．张兰同学在做“探究串联电路的电压规律”实验时，连接好电路后闭合开关，灯L1和L2都不亮，她用电压表去检测电路的故障，她将电压表先并联在灯L1两端时发现电压表没有示数，灯都不亮；然后并接在灯L2两端时发现两灯均不亮，但电压表有示数，则（）A．灯L1短路B．灯L1断路C．灯L2断D．灯L2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】电流和电路．【分析】电路故障分为短路和断路．短路时电路中还有电流，有灯泡会亮．断路时，电路中没有电流，灯泡不亮．【解答】解：将电压表接到L1两端时，电压表没有示数，说明灯泡L1完好；将电压表接到L2两端时，电压表有示数，灯泡都不亮，说明灯泡说明灯L2断路．故选C．【点评】此题考查用电压表判断电路中的故障，要记住短路和断路的区别以仪表表在电路中的不同特征．4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L短路 B．灯L断路 C．变阻器R短路 D．变阻器R断路【考点】电流表、电压表在判断电路故障中的应用．【专题】压轴题；推理法；图析法．【分析】灯泡不亮说明电路某处断路或灯短路；若电压表无示数，说明电压表被短路或与电源不能相通；电流表无示数说明是某处断路或电流表短路；综合分析进行判断．【解答】解：A、灯泡L短路，灯不亮，电压表示数为0，电流表有示数，不符合题意，故A错；B、灯泡L发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表的示数为0，不符合题意，故B错；C、变阻器短路，灯亮，电压表和电流表都有示数，不符合题意，故C错；D、变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故D正确．故选D．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．5．如图所示，电源电压不变，开关S闭合时，电表的示数变化情况是（）A．电压表示数变大，电流表示数变小B．电流表、电压表示数均变小C．电流表、电压表示数均变大D．电压表示数变小，电流表示数变大【考点】欧姆定律的应用；电流表的使用；电压表的读数方法；电阻的串联．【专题】应用题；动态预测题．【分析】由电路图可知，当开关S断开时，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S闭合时，电路为R2的简单电路，电压表测电源的电压，电流表被短路，据此判断电流表示数的变化；根据串联电路的电压特点确定电压表示数的变化．【解答】解：开关断开时，等效电路图如图1所示；开关闭合时，等效电路图如图2所示．∵开关S闭合前电压表测R2两端的电压，闭合后测电源的电压；∴根据串联电路总电压等于各分电压之和可知，开关S闭合时电压表的示数变大；∵开关S闭合前电流表测图1中的电流，闭合后被短路，∴开关S闭合时，电流表的示数变小．故选A．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是开关闭合前后电路连接方式的辨别和电表所测电路原件的判断．6．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A．保险丝B．输电线C．滑动变阻器的线圈 D．电炉丝【考点】超导体在磁悬浮列车、超导输电的应用；超导体的特点；滑动变阻器的工作原理；熔断器的作用及保险丝的选择方法；电热．【专题】应用题；信息给予题．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【点评】本题考查超导体具体应用，需要从使用目的上和其他用电器进行区分．7．以下有关电阻的观点中，你认为错误的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．一个导体两端的电压越大，电流越大，则它的电阻就越小D．导体的电阻大小决定于导体的材料、长度、横截面积和温度【考点】影响电阻大小的因素．【专题】电压和电阻．【分析】电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．据此分析判断．【解答】解：A、影响导体电阻的大小的因素有：长度、横截面积和材料，还与温度有关，因此，不同的导体，材料不同，所以电阻一般不同，故A不符合题意；B、电阻的大小与电阻丝的温度有关，大多数导体的电阻随温度的升高而增大，如灯丝；也有少数导体，电阻随温度的升高而减小，故B不符合题意；C、电阻大小取决于导体的材料、长度、横截面积以及温度有关，与导体两端电压和通过的电流无关，导体两端的电压越大，通过的电流越大，但电阻不变，故C符合题意；D、影响导体电阻的大小的因素有：长度、横截面积和材料，还与温度有关，故D不符合题意．故选C．【点评】此题主要考查影响电阻大小的因素，是一道基础题；解答此题的关键是我们要知道电阻的大小和电压和电流无关．8．照明电路中的一个灯泡正常工作时的电阻为R1，不工作时的电阻为R2，下列说法正确的是（）A．R1＞R2B．R1＜R2C．R1=R2D．无法确定【考点】影响电阻大小的因素．【专题】电压和电阻．【分析】影响电阻的因素有材料、长度、横截面积以及温度．【解答】解：因为灯丝的电阻随温度的升高而增大，所以灯丝工作时，电阻较大，即R1＞R2．故选A．【点评】本题考查影响电阻大小的因素，灯丝的电阻与温度有关，温度越高，电阻越大．9．下列说法中正确的是（）A．导体对电流的阻碍作用越大，导体的电阻越小B．滑动变阻器不管怎样接到电路中都能起到改变电阻的作用C．在闭合开关之前，滑动变阻器的滑片要调到阻值最小D．滑动变阻器在电路中不仅能起到改变电阻的作用，而还能改变电路中的电流【考点】电阻；滑动变阻器的使用．【专题】电压和电阻．【分析】（1）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关．（2）滑动变阻器通过改变连入电路中电阻线的长度，改变电阻的大小；从而改变电路中的电流；使用时，必须上下接线柱任选一个；且滑片要滑到阻值最大处．【解答】解：A、导体对电流的阻碍作用越大，导体的电阻就越大；故A错误；B、滑动变阻器使用时，必须上下接线柱任选一个；故B错误；C、滑动变阻器使用时，滑片要滑到阻值最大处，起到保护电路的作用；故C错误；D、滑动变阻器通过改变连入电路中电阻线的长度，改变电阻的大小，从而改变电路中的电流；故D正确；故选D．【点评】深入理解电阻概念和滑动变阻器的原理、使用规则，是解答此题的关键．10．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③【考点】控制变量法与探究性实验方案．【专题】探究型实验综合题．【分析】根据控制变量法的思路，要探究电阻与某个因素的关系，就要保证这个因素要不同，其他的因素都一样．要探究电阻跟长度的关系，要保证材料和横截面积不变改变长度．要探究电阻跟横截面积的关系，要保证材料和长度不变改变横截面积．要探究电阻跟材料的关系，要保证长度和横截面积不变改变材料．【解答】解：①在研究导体的电阻跟导体横截面积的关系时，需要控制长度相同、材料相同，横截面积不同的实验器材，而两根长度相同、横截面积不同的、均匀的镍铬合金线正好符合实验要求；②在研究导体的电阻跟导体长度的关系时，要有材料相同、横截面积相同，长度不同的实验器材，我们可以把其中一根合金丝截断，这样就会有长度不同，材料相同、横截面积相同的实验器材，可以实验；③探究导体的电阻跟它的材料的关系，应控制导体的长度、横截面积都相等而材料不同，由题意可知，两合金线的材料相同，因此不能探究导体的电阻跟它的材料的关系，故③错误；由以上分析可知，可以验证①②，故C正确；故选C．【点评】在运用控制变量法时，要注意控制好变量．根据控制变量法的思路，在探究物理量与某个因素的关系，就要保证这个因素要不同，其他的因素都要相同．11．在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1断开时，灯L1和L2两端的电压分别为（）A ．2V 和3VB ．3V 和2VC ．2V 和8VD ．2V 和5V【考点】串联电路的电压规律．【专题】应用题；电压和电阻．【分析】当开关S 1闭合、S 2断开时，两灯泡串联，电压表测L 1两端的电压；当S l 、S 2都闭合时，灯泡L 2短路，电压表测量的是电源电压；当S 1断开、S 2闭合时，两灯泡串联，电压表测电源的电压；【解答】解：在如图电路中，电源电压保持不变，当开关S 1闭合，S 2断开时，电压表测L 1两端的电压，即为3V ；当S l 、S 2都闭合时，灯泡L 2短路，电压表测量的是电源电压，即为5V ；故S 1断开时，灯L 1和L 2串联，故L 2的电压是：5V ﹣3V=2V ；故选B ．【点评】本题考查了电压表的使用和串联电路的电压的特点，分清各种情况下电路的连接方式和电压表所测的电路元件是关键．12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（ ）A ．R 甲＞R 乙＞R 丙＞R 丁B ．R 丁＞R 丙＞R 乙＞R 甲C ．R 丙＞R 乙＞R 甲＞R 丁D ．R 乙＞R 丁＞R 甲＞R 丙【考点】影响电阻大小的因素．【专题】应用题；推理法．【分析】影响电阻大小的因素是导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比；要比较不同导体的电阻大小，就要从以上三个因素入手考虑．【解答】解：甲和乙都是铜导线，材料相同，横截面积相同，但乙比甲长，由于导体的电阻与长度成正比，所以乙的电阻大于甲的电阻．丙和乙都是铜导线，材料相同，长度相同，但乙比丙粗，即乙的横截面积大，由于导体的电阻与横截面积成反比，所以乙的电阻小于丙的电阻．丙和丁的长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，丙的电阻小于丁的电阻．综上分析故选：B．【点评】利用题目中告诉的甲乙丙丁它们之间：材料、长度、横截面积的关系根据欧姆定律确定它们之间电阻的大小关系是解决此题的关键．二、填空题13．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度降低（升高/降低），电流表的读数变小（变大/变小）．【考点】欧姆定律的应用；汽化及汽化吸热的特点．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，所以，电阻增大．根据欧姆定律I=可判断；电流表的读数变小．故答案是：降低；变小．【点评】考查了欧姆定律的应用和酒精蒸发吸热的知识点．14．如图所示，在图甲、乙的○内填上适当电表符号，要求闭合开关后灯泡都能发光．【考点】电路图及元件符号．【专题】电流和电路．【分析】电流表是串联使用的，并且电流表在电路中相当于导线；电压表是并联使用的，并且电压表在电路中相当于开路，据此分析解答．【解答】解：甲：根据电路图可知，上面圈与灯泡并联，因此上面为电压表，下面圈与灯泡串联，因此下面圈为电流表；乙：如果上面圈为电流表，将形成电源短路，故上面为电压表，为了形成通路，则下面圈为电流表，如下图所示：【点评】本题考查了电流表和电压表的使用方法．解题的关键是明白电压表是并联使用，电流表是串联使用．15．调节收音机音量的旋钮开关，实际上是一个滑动变阻器，它的原理是改变接入电路电阻丝的长度，来改变接入电路的电阻，在电路中起的作用是改变电路中的电流．【考点】滑动变阻器的工作原理．【专题】电压和电阻．【分析】收音机的旋钮开关实际上是一个滑动变阻器，滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流．【解答】解：收音机的旋钮开关实际上是一个滑动变阻器，移动滑片，改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流，从而能改变收音机的音量．故答案为：滑动变阻器；改变接入电路电阻丝的长度，来改变接入电路的电阻；改变电路中的电流．【点评】收音机中调节音量的旋钮开关是一种滑动变阻器．16．如图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻变小，电流表的示数变大．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．【考点】滑动变阻器的使用；欧姆定律的应用．【专题】应用题；压轴题．【分析】滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的，由图可知，滑片P向下滑动，连入电路中的电阻丝长度变短，阻值变小，根据欧姆定律可知，电流变大．【解答】解：滑片P向下滑动→PB段变短→变阻器连入电阻变小→总电阻变小→电流变大故答案为：变小，变大．【点评】本题考查滑动变阻器的原理和滑动变阻器的作用，此题联系生活，让学生能感受到物理学是有用的．17．小明用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是导体，发出微弱的光说明有电流通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻减小（选填增大或减小），这个实验说明导体的电阻跟导体的长度有关．【考点】导体；滑动变阻器的使用；欧姆定律的应用．【专题】实验题．【分析】灯泡能够发光也就说明了有电流通过灯泡，铅笔芯可以导电是导体．。

第三章　认识电路一、选择题1.关于导体和绝缘体,下列说法正确的是( )A.人体、大地、石墨、食盐水、橡胶都是导体B.导体容易导电是因为导体内有大量的自由电荷C.绝缘体不容易导电是因为内部没有电荷D.绝缘体既不能导电,也不能带电2.如图所示,用丝绸摩擦过的玻璃棒去接触不带电的验电器金属球后,验电器的两片金属箔张开.对这一现象解释错误的是( )A.丝绸摩擦过的玻璃棒带正电B.金属箔和金属球都带正电C.金属箔张开是由于两箔片带同种电荷而互相排斥D.金属箔张开的瞬间,玻璃棒上的正电荷移动到箔片上3.某一带塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是( )A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,灯丝将电能转化为化学能D.灯泡发光时,灯丝将化学能转化为电能4.如图所示的电路中,当开关S1、S2断开或闭合时,下列关于三灯连接的情况说法正确的是( )A.S1、S2闭合,L1、L2并联B.S1、S2断开,L1、L3并联C.S1断开,S2闭合,L1、L2串联D.S1断开,S2闭合,L1、L2并联5.电冰箱内的照明灯是通过冰箱门来控制的,当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭.下列电路中符合要求的是( ) A B C D 6.(多选)通过直接感知的现象,推测无法直接感知的事实是常用的物理方法.下列根据现象所做的推测,符合事实的是( )A.街边的路灯同时亮,同时灭.推测:路灯是串联的B.气体很容易被压缩.推测:分子间有空隙C.绝缘棒接触验电器后，验电器的金属箔张开一定角度.推测:绝缘棒带正电D.轻质小球a、b靠近时相互吸引.推测:a、b两小球可能带异种电荷二、填空题 7.摩擦起电中的“电”是指 (选填“电流”“电荷”或“电量”);摩擦起电的实质是 .8.如图甲所示,给充电宝充电的过程中,充电宝相当于电路中的 .如图乙所示,用充电宝给手机充电的过程中,充电宝相当于电路中的 . 甲 乙9.在中国科学技术馆二层A厅有一件展品——静电滚球,如图所示.当转动手柄时(未画出),金属小球会在中心电极与接地的金属板之间循环往复运动,已知中心电极带正电,此时由于中心电极对负电荷有 (选填“吸引”或“排斥”)力,金属小球内原本无序的电荷会重新分布,金属小球靠近中心电极的一侧带 电荷.10.我们把如图所示的发光二极管连入电路中,当长脚接A接线柱,短脚接B接线柱时,发光二极管和小灯泡都发光,说明电路处于 (选填“断路”“短路”或“通路”)状态,此时导线中自由电子的移动方向为 (选填“从A到B”或“从B到A”).11.如图所示是一个定时炸弹的引爆装置,S是定时开关,设定的起爆时间一到,定时开关S会自动断开.为使起爆器停止工作,拆弹专家应在 (选填“a”或“b”)处剪断导线.拆除前起爆器中 (选填“有”或“没有”)电流通过.12.如图,A、B、C、D是四个接线柱,要使灯L1、L2串联,应把 两个接线柱连接起来;要使灯L1、L2并联,应把 两个接线柱连接起来,同时把 两个接线柱也连接起来.三、作图题13.根据电路图连接实物图.14.请根据图甲所示实物图,在图乙的方框内画出相应的电路图.四、实验探究题15.利用我们身边的常见物品也可以完成一些物理小实验：（1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图甲所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越______（填“蓬松”或“紧密”），手与塑料细丝带上的是___________（填“同种”或“异种”）电荷；（2）如图所示，a、b所示装置均为比较简单的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据________的原理来检验物体是否带电的，图b装置工作原理与图a装置________（填“相同”或“不同”）；（3）如图丙所示，用毛皮摩擦橡胶棒，橡胶棒带负电，是因为橡胶棒在摩擦的过程中_______（填“得到”或“失去”）电子，一个带电棒靠近该橡胶棒时，它们互相吸引，这个带电棒所带的是______（填“正”或“负”）电荷。

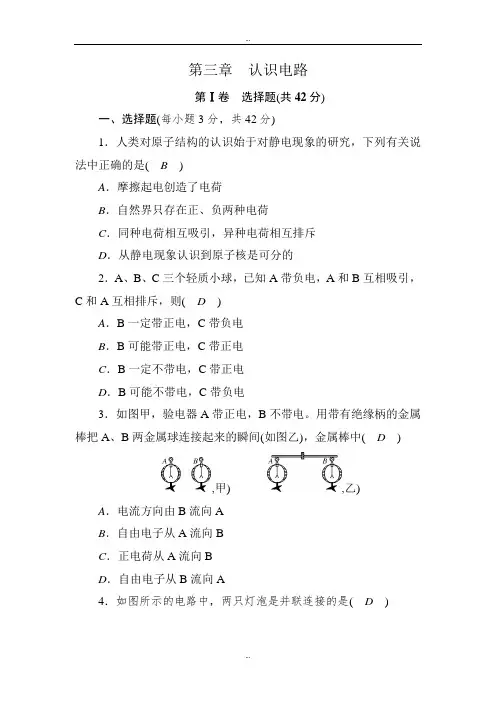

第三章认识电路第Ⅰ卷选择题(共42分)一、选择题(每小题3分，共42分)1．人类对原子结构的认识始于对静电现象的研究，下列有关说法中正确的是(B)A．摩擦起电创造了电荷B．自然界只存在正、负两种电荷C．同种电荷相互吸引，异种电荷相互排斥D．从静电现象认识到原子核是可分的2．A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则(D)A．B一定带正电，C带负电B．B可能带正电，C带正电C．B一定不带电，C带正电D．B可能不带电，C带负电3．如图甲，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间(如图乙)，金属棒中(D),甲),乙) A．电流方向由B流向AB．自由电子从A流向BC．正电荷从A流向BD．自由电子从B流向A4．如图所示的电路中，两只灯泡是并联连接的是(D)5．家庭电路中使用的家用电器，如电视机、洗衣机、冰箱等，它们的连接方式是(B)A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联6．小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯(B)A．可以确定，一定串联B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯是否发光，才能判断7．如图所示的电路中，当开关S1、S2均闭合后，则(B)A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光8．与下图所示实验电路相对应的电路图是图中的(D)9．对如图所示的电路的说法中，错误的是(D)A．若S1和S3都闭合时，则电源短路B．若S1闭合、S2和S3断开时，则L1和L2串联C．若S1断开、S2和S3都闭合时，则L1和L2并联D．若S1、S2和S3都闭合时，则L1和L2并联10．老师要求同学们设计一种具有冷风、热风两种功能，并且不吹风就不能发热的电吹风电路，在图中所示的电路设计中(表示电热丝，表示电动机)符合要求的是(B),A) ,B),C) ,D)11．如图所示电路，当S1、S2都闭合时，发光的灯是(C)A．L1和L3B．L1和L2C．L2和L3D．都发光12．为了防范灰太狼的入侵，聪明的喜羊羊给羊村安装了一套报警系统，要求：用细导线ab将羊村围住，合上开关，值班室的灯亮而铃不响；当灰太狼碰断导线ab进入羊村时，电铃就会响起来。

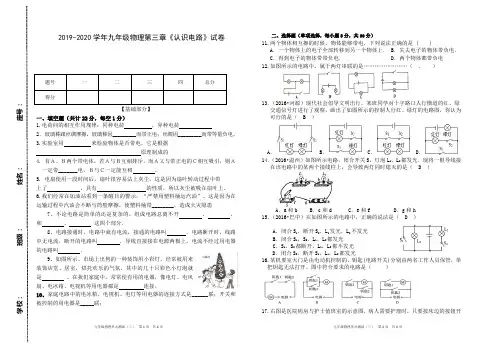

2019-2020学年九年级物理第三章《认识电路》试卷【基础部分】一、填空题（共计22分，每空1分）1.电荷间的相互作用规律：同种电荷 ，异种电荷2．玻璃棒跟丝绸摩擦，玻璃棒因_________而带正电；丝绸因_________而带等量负电。

3.实验室用 来检验物体是否带电，它是根据 原理制成的4. 有Ａ、Ｂ两个带电体，若Ａ与Ｂ互相排斥，而Ａ又与带正电的Ｃ相互吸引，则Ａ一定带_______电，Ｂ与Ｃ一定能互相 。

5. 电扇使用一段时间后，扇叶很容易沾上灰尘，这是因为扇叶转动过程中带 上了 ，具有 的性质，所以灰尘被吸在扇叶上。

6.我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。

这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患 7、不论电路是简单的还是复杂的，组成电路总离不开 、 、和 、 这四个部分． 8、电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．9、如图所示、市场上出售的一种装饰用小彩灯，经常被用来装饰店堂、居室，烘托欢乐的气氛，其中的几十只彩色小灯泡就是 。

在我们家庭中，常常使有用的电器，像电灯、电风扇、电冰箱、电视机等用电器都是 连接。

10、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是______联；开关和被控制的用电器是_____联；二、选择题（单项选择，每小题3分，共30分）11.两个物体相互擦的时候，物体能够带电，下列说法正确的是 ( )A ．一个物体上的电子全部转移到另一个物体上．B ．失去电子的物体带负电．C ．得到电子的物体带带负电．D ．两个物体都带负电 12.如图所示的电路中，属于两灯串联的是……………………（ . ）13．（2016•河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ B ）A ．B ．C ．D ． 14．（2016•温州）如图所示电路，闭合开关S ，灯泡L 1、L 2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ D ）A ．a 和bB ．c 和dC ．e 和fD ．g 和h15．（2016•巴中）在如图所示的电路中，正确的说法是（ D）A ．闭合S 1，断开S 2，L 1发光，L 2不发光B ．闭合S 1，S 2，L 1，L 2都发光C ．S 1，S 2都断开，L 1，L 2都不发光D ．闭合S 2，断开S 1，L 1，L 2都发光16.某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。

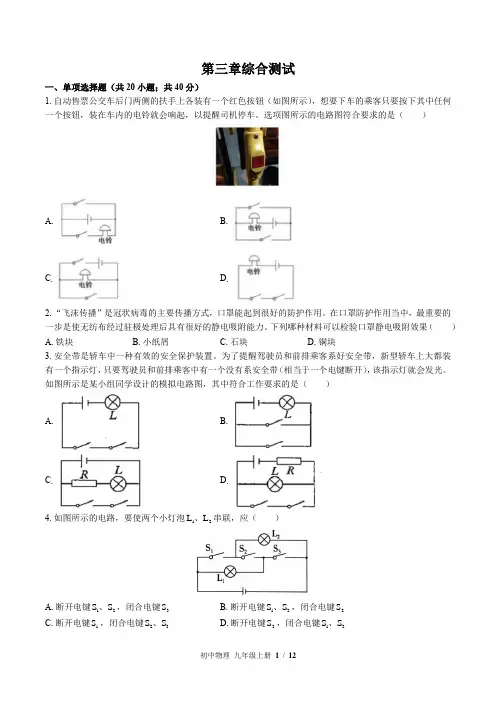

第三章综合测试一、单项选择题（共20小题；共40分）1.自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。

选项图所示的电路图符合要求的是（ ）A .B .C .D .2.“飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。

在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。

下列哪种材料可以检验口罩静电吸附效果（ ） A .铁块B .小纸屑C .石块D .铜块3.安全带是轿车中一种有效的安全保护装置。

为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是（ ）A .B .C .D .4.如图所示的电路，要使两个小灯泡12L L 、串联，应（ ）A .断开电键12S S 、，闭合电键3SB .断开电键13S S 、，闭合电键2SC .断开电键1S ，闭合电键23S S 、D .断开电键2S ，闭合电键13S S 、5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

如果丙物体带正电，则甲、乙带电为（）A.甲带正电，乙带负电B.甲带正电，乙也带正电C.甲带负电，乙带正电D.甲带负电，乙也带负电6.在如图所示的电路中，开关S闭合后，电源可能被损坏的电路是（）A.B.C.D.7.在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是（）A.玻璃棒失去电子带正电B.玻璃棒得到电子带正电C.在潮湿的环境下重复实验，它们相互吸引D.玻璃棒在任何条件下都是绝缘体8.在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是（）A.变亮B.变暗C.不变D.无法确定9.如图所示，小王同学在学习了教材中“原子模型”一节后，整理知识结构图如下，其中①、②、③三项有下划线的内容中不正确的是（）A.只有①B.只有③C.①和②D.②和③10.下列用品中，通常情况下属于导体的是（）A.玻璃棒B.塑料尺C.铁钉D.橡皮11.与所示实物图相对应的电路图是图中的（）A .B .C .D .12.如图甲所示，验电器A 带负电，B 不带电。

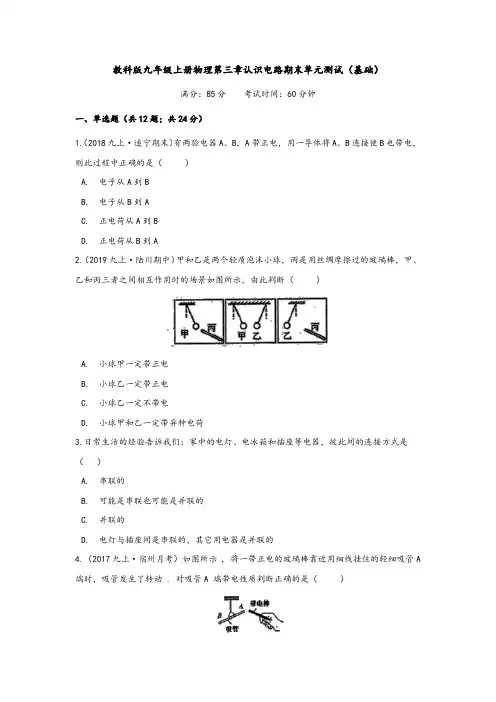

教科版九年级上册物理第三章认识电路期末单元测试（基础）满分：85分考试时间：60分钟一、单选题（共12题；共24分）1.（2018九上·遂宁期末）有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是（）A. 电子从A到BB. 电子从B到AC. 正电荷从A到BD. 正电荷从B到A2.（2019九上·陆川期中）甲和乙是两个轻质泡沫小球，丙是用丝绸摩擦过的玻璃棒，甲、乙和丙三者之间相互作用时的场景如图所示，由此判断（）A. 小球甲一定带正电B. 小球乙一定带正电C. 小球乙一定不带电D. 小球甲和乙一定带异种电荷3.日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A. 串联的B. 可能是串联也可能是并联的C. 并联的D. 电灯与插座间是串联的，其它用电器是并联的4.（2017九上·宿州月考）如图所示 , 将一带正电的玻璃棒靠近用细线挂住的轻细吸管A 端时，吸管发生了转动 . 对吸管A 端带电性质判断正确的是（）A. 若相互吸引，一定带正电B. 若相互吸引 , 一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电5.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。

在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。

关于热敏电阻R与补光灯泡L 在电路中的连接方式，图中的电路符合要求的是（）6.小明实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A. 小灯泡亮、电铃响B. 小灯泡亮、电铃不响C. 小灯泡不亮、电铃响D. 小灯泡不亮、电铃不响7.摩擦产生的带电现象,在生产和生活上给人们带来了很多麻烦.下列各现象中,不是由于摩擦起电引起的是（）A. 买食品时,装食品的薄塑料袋粘在手上甩不掉B. 印刷机里出来的纸张粘在一起不容易分开C. 化纤布料的衣服容易吸附灰尘D. 冬天用湿手去摸室外的铁棒,手容易粘在铁棒上8.（2017九上·汉阳期中）a、b、c、d四个小泡沫球的相互作用情况如图所示，则d球（）A. 与a球带同种电荷B. 与b球带同种电荷C. 与c球带同种电荷D. 不带电或与a球带异种电荷9.如图所示的电路中，若要使L1和L2两灯组成并联电路，开关的断开与闭合情况应是( )A. S1、S2断开，S3闭合B. S1、S2闭合，S3断开C. S1、S2、S3都闭合D. S2、S3闭合，S1断开10.（2017九上·竞秀期中）如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是（）A. 实验时干电池的正极与正极相连B. 用普通纸代替铝箔纸也能燃烧C. 实验中铝箔纸没有发生化学变化D. 该实验能说明短路带来的危害11.（2018·铜仁）下列说法，描述正确的是（）A. 验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷B. 发生短路是造成家庭电路中电流过大的原因之一C. 金属导体中电流方向跟自由电子定向移动方向一致D. 为了确保安全用电，要做到不接触高压带电体、不靠近低压带电体12.（2017九上·芜湖期中）学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上.平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦.小明学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光.下列电路图中符合要求的是（）二、填空题（共12题；共34分）13.（2018九上·定边期末）丝绸摩擦过的玻璃棒带________电，这是因为玻璃棒在摩擦过程中________（选填“得到”或“失去”）电子，若用带电的玻璃棒靠近碎纸屑被吸引，这是由于带电物体具有________的性质，如图所示，若用带电玻璃棒接触不带电的验电器金属小球，验电器金属箔片会张开，这是因为________．14.（2018九上·芜湖期末）自然界存在着正、负两种电荷，毛皮与胶棒摩擦过后，毛皮所带的电荷为________电荷。

《第3 章认识电路》测试题一、单选题（共18题；共36分）1.丝绸摩擦过的玻璃棒靠近一轻质小球，发现两者互相排斥，由此可鉴定( )A.小球一定带正电B.小球一定带负电C.小球可能带负电，也可能带正电D.小球一定不带电2.如图所示，开关S闭合时，灯泡与组成并联电路的是（）A. B. C. D.，现要使两只灯泡并联连接，下列做法能达到目的的是（）3.如图所示的电路中有两只灯泡L 、L1 2A.闭合S、S，断开S1 3 2B.闭合S、S，断开S1 2 3C.闭合S 、S，断开S2 3 1D.闭合S，断开S、S2 1 34.下列元件中不是组成电路的必要元件的是（）A.验电器B.开关C. 用电器D.电源5.下列说法正确的是（）A.公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B.点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C.并联电路中，若一个用电器断路，则其余用电器也不可能工作D.家中的电灯、电视机、电冰箱等电器设备之间是串联的6.如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A.只闭合开关S1B.只闭合开关S2C. 只闭合开关S、S1 2D.开关S、S、S都闭合1 2 37.如图所示各电路图中，属于串联的是（）A. B. C. D.8.如图所示的电路，下列判断正确的是（）A.闭合开关S、S，断开开关S 时，灯L、L串联1 32 12B.闭合开关S，断开开关S 、S时，灯L 、L并联2 13 1 2C. 闭合开关S、S，断开开关S 时，灯L 、L不亮1 2 3 12D.同时闭合开关S、S、S时，电源短路1 2 39.关于粒子和宇宙，下列认识中正确的是（）A.雾霾是由于分子不停地运动形成的B.摩擦起电的过程中创造了电荷C.卢瑟福提出的原子的核式结构模型，认为原子是原子核和电子组成的D.地球等行星围绕太阳转动，太阳是宇宙的中心10.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联11.在如图所示的电路中，若将电源和灯L的位置互换后，下列说法正确的是（）1A.灯L、L串联1 2B.灯L 、L并联1 2C.开关S 只控制L1D.开关S只控制L212.如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零13.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L 才亮．以下符合这一要求的电路是（）A. B. C. D.14.在如图所示的电路中，电源电压为 3V ，当开关 S 、S 都闭合时，则（ ）1 2A. 电压表的示数为 3VB. 电流表将被烧坏C. 灯 L 不亮，灯 L 亮12D. 两只灯泡都将被烧坏15.把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了(如 下左图所示)，细丝张开的原因是（ ） A. 异种电荷相吸B. 同种电荷相斥C. 分子间斥力D. 分子间引力16.如上右图是晓敏连接的电路图．同时闭合开关 S 和 S 后，灯泡 L 和 L 的发光情况分别是（ ） 1 2 1 2 A. 灯泡 L 发光、L 不发光1 2 C. 灯泡 L 和 L 均不发光12 B. 灯泡 L 不发光，L 发光1 2 D. 灯泡 L 和 L 均发光1 2 17.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ） A.连入变阻器时，应使滑片位于变阻器值最大的位置 B. 开关、电流表应接在靠近电源电流流出的一端 C. 连接电路时，应先将开关断开D. 电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端． 18.如图，下面叙述错误的是（ ） A. 只有 S 闭合时只有 L 发光2 3B. S 、S 都闭合时只有 L 、L 两灯并联1 2 1 2 C. S 、S 都闭合时是三灯并联电路 1 2 D. S 、S 都断开时是三盏灯串联电路1 2 二、填空题（共 10 题；共 22 分）19.如图是简化了的电冰箱的电路图。

第三章认识电路一、单项选择题（共10小题；共30分）1. 在手电筒电路中，提供电能的是A. 电池B. 灯泡C. 导线D. 开关2. 自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。

选项图所示的电路图符合要求的是A. B.C. D.3. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。

下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒4. 关于原子的结构，以下的几个模型中，最接近真实原子结构的模型是A. 如图甲所示：原子为一个不可再分的实心小球B. 如图乙所示：原子为一个带正电的小球，带负电的电子分布在小球的内部C. 如图丙所示：由不可再分的实心球的原子核以及绕原子核运动的电子组成D. 如图丁所示：由质子和中子构成的原子核以及绕原子核运动的电子组成5. 如图甲所示，验电器带负电，不带电。

用带有绝缘手柄的金属棒把验电器、、金属球连接起来的瞬间（如图乙所示），金属棒中A. 电流方向由到B. 电流方向由到C. 有电流但方向无法确定D. 始终无电流6. 如图甲所示，验电器带负电，不带电。

用带有绝缘柄的金属棒把验电器、两金属球连接起来的瞬间（如图乙所示），金属棒中A. 电流方向由到B. 电流方向由到C. 有电流但方向无法确定D. 始终无电流7. 如图所示的电路，下列判断正确的是A. 闭合开关、，断开开关时，灯、串联B. 闭合开关，断开开关、时，灯、并联C. 闭合开关、，断开开关时，灯亮、不亮D. 同时闭合开关、、时，电源短路8. 如图所示的电路，要使两个小灯泡、串联，应A. 断开电键、，闭合电键B. 断开电键、，闭合电键C. 断开电键，闭合电键、D. 断开电键，闭合电键、9. 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

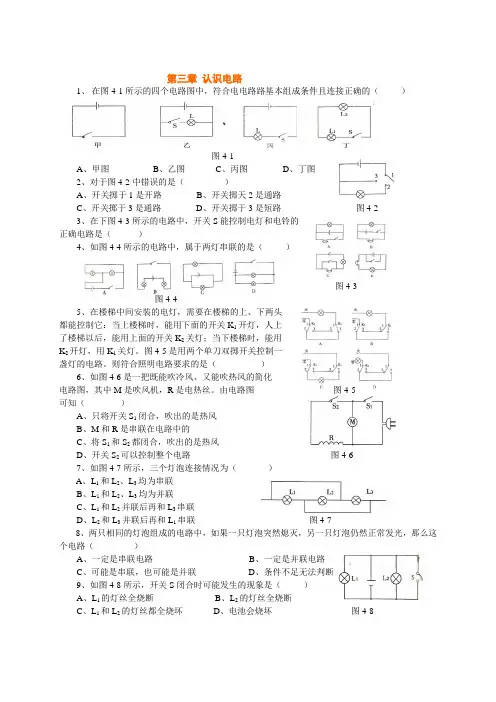

第三章认识电路1、在图4-1所示的四个电路图中，符合电电路路基本组成条件且连接正确的（）图4-1A、甲图B、乙图C、丙图D、丁图2、对于图4-2中错误的是（）A、开关掷于1是开路B、开关掷天2是通路C、开关掷于3是通路D、开关掷于3是短路图4-23、在下图4-3所示的电路中，开关S能控制电灯和电铃的正确电路是（）4、如图4-4所示的电路中，属于两灯串联的是（）图4-3图4-45、在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K1开灯，人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用K1关灯。

图4-5是用两个单刀双掷开关控制一盏灯的电路。

则符合照明电路要求的是（）6、如图4-6是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。

由电路图图4-5可知（）A、只将开关S1闭合，吹出的是热风B、M和R是串联在电路中的C、将S1和S2都闭合，吹出的是热风D、开关S2可以控制整个电路图4-67、如图4-7所示，三个灯泡连接情况为（）A、L 1和L2、L3均为串联B、L1和L2、L3均为并联C、L1和L2并联后再和L3串联D、L2和L3并联后再和L1串联图4-78、两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A、一定是串联电路B、一定是并联电路C、可能是串联，也可能是并联D、条件不足无法判断9、如图4-8所示，开关S闭合时可能发生的现象是（）A、L1的灯丝全烧断B、L2的灯丝全烧断C、L1和L2的灯丝都全烧坏D、电池会烧坏图4-810、如图4-9所示在“组成串联电路”的学生实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去检查电路的故障：他将导线并接在灯L1两端时发现灯L2亮，灯L1不亮；并接在灯L2两端发现两灯均不亮，由此可以判断（）A、灯L1短路B、灯L1断路图4-9C、灯L2短路D、灯L2断路11、用电来工作的设备，都叫做。

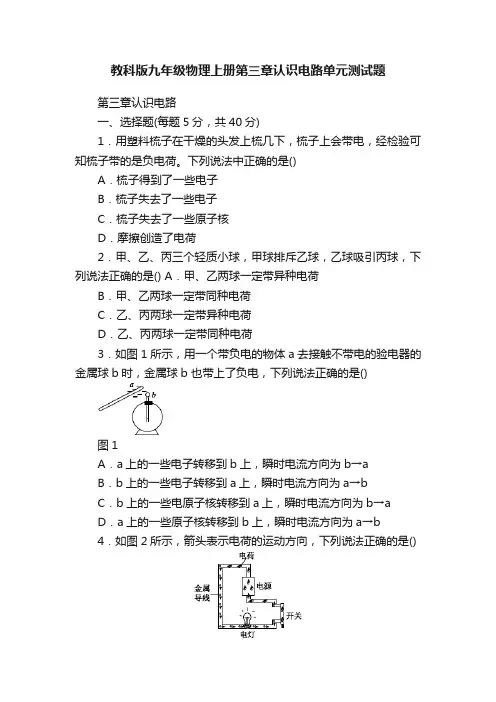

教科版九年级物理上册第三章认识电路单元测试题第三章认识电路一、选择题(每题5分，共40分)1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验可知梳子带的是负电荷。

下列说法中正确的是()A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是() A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷3．如图1所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上了负电，下列说法正确的是()图1A．a上的一些电子转移到b上，瞬时电流方向为b→aB．b上的一些电子转移到a上，瞬时电流方向为a→bC．b上的一些电原子核转移到a上，瞬时电流方向为b→aD．a上的一些原子核转移到b上，瞬时电流方向为a→b4．如图2所示，箭头表示电荷的运动方向，下列说法正确的是()图2A．灯泡发光说明电路中有电流B．金属导线中发生定向移动的电荷是正电荷C．电源的上端是正极D．灯泡发光时，电源将电能转化为化学能5．如图4所示，与图3所示实物图对应一致的是()图3图46．如图5所示的电路中，下列说法不正确的是()图5A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3，两个灯泡并联7．如图6所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是()图6A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响8．自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮(如图7所示)，装在车内的电铃就会响起，以提醒司机停车。

如图8所示的电路图中符合要求的是()图7图8二、填空题(每空3分，共42分)9．将塑料绳的一端扎紧，再将另一端撕成许多的细丝，用干燥的手从上向下捋几下，观察到如图9所示的现象，这是因为塑料丝带了________(选填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间发生转移。

教科版初三物理上册第三章认识电路单元训练题选择题关于电现象，下列说法正确的是A. 摩擦起电是创造了新的电荷B. 与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C. 只有正电荷定向移动才能形成电流D. 验电器的工作原理是同种电荷相互排斥【答案】D【解析】（1）摩擦起电的实质是电子从一个物体转移到另一个物体；（2）摩擦起电过程中，失去电子的物体带正电，得到电子的物体带负电；（3）电荷的定向移动形成电流，可以是正电荷、可以是负电荷，也可以是正负电荷同时移动形成的；（4）验电器是检验物体是否带电的仪器，工作原理是同种电荷相互排斥。

A、摩擦起电的实质是电荷的转移，并没有产生电荷，故A错误；B、用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，故B错误；C、正、负电荷的定向移动都可以形成电流，也可以正负电荷同时移动形成的，故C错误；D、验电器是根据同种电荷相互排斥的原理工作的，故D正确。

故选D。

选择题下列选项中的电路图与实物连接图相对应的是A. B. C. D.【答案】C【解析】根据实物图画出电路图的方法：理清电流的路径，可从电源正极开始，沿着电流的方向逐个寻找，直到电源负极；所画出的电路图中各元件的顺序应与实物图保持一致。

从实物图中可以看出，两只灯泡并联，开关控制一只灯泡L1，故C正确，ABD错误。

故选C。

选择题如图所示电路，下列说法正确的是（）A. 闭合开关S1、S3，断开开关S2时，灯L1、L2串联B. 闭合开关S2，断开开关Sl、S3时，灯L1、L2并联C. 闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D. 闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮【答案】D【解析】A、闭合开关S1、S3，断开开关S2时，电流从电源正极出发，分别经过两只灯泡回到负极，所以灯L1、L2并联，故A错误；B、闭合开关S2，断开开关Sl、S3时，电流从电源正极出发，依次经过两只灯泡回到负极，所以灯L1、L2串联，故B错误；C、闭合开关S1、S2，断开开关S3时，电流直接从电源正极出发回到负极，造成电源短路，灯泡都不能发光，故C错误；D、闭合开关S2、S3，断开开关S1时，L1被短路不能发光，只有L2亮，故D正确．选择题如图甲所示，A和B是两个相同的验电器，A带负电荷，B不带电。

第三章综合测试一、单项选择题（共20小题；共40分）1.在如图所示电路中，正确的是（）A.B.C.D.2.电视机的荧光屏表面经常有很多灰尘，其主要原因是（）A.荧光屏有吸附灰尘的能力B.屋子里灰尘的自然堆积C.电视机工作时，荧光屏表面温度较高D.电视机工作时，荧光屏表面有静电S闭3.为保障司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下面的开关1S断开），仪表盘上的指示灯L将亮起；若系上安全带时，安全带控合，若未系安全带（安全带控制开关2S闭合，指示灯L熄灭。

如图所示设计的四个电路图中最合理的是（）制开关2A.B.C.D.4.如图所示的电路中，开关S闭合后，两个灯泡属于串联的是（）A.B.C .D .5.甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（ ）A .甲、乙均带正电B .甲、乙均带负电C .乙带正电，甲一定带负电D .乙带正电，甲可能不带电6.如图所示的电路中，闭合开关后两盏灯都能发光的是（ ） A .B .C .D .7.甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较弱。

将它们相互摩擦后分开。

下列叙述中错误的是（ ） A .乙得到了电子带负电B .甲失去了电子带正电C .甲、乙靠近会相互吸引D .摩擦产生了电荷，使甲乙带电8.如图所示电路中，要使两灯并联，下列做法正确的是（ ）A .12S S 、断开，3S 闭合B .12S S 、闭合，3S 断开C .123S S S 、、闭合D .1S 断开，23S S 、闭合9.左边的粒子由右边的例子构成，下列选项中正确描述物质结构的是（ ） A .B .C .D .、间应接入下列物品中的（）10.如图所示，要使开关S闭合后小灯泡能够发光，在金属夹A BA.橡皮B.钢直尺C.塑料尺D.干燥的小木棍11.如图为一实物电路连接图，同学们画出的与其对应的电路图，其中正确的是（）A.B.C.D.、、金属球连接起来12.如图甲所示，验电器A带负电，B不带电。

第三章认识电路单元测试【满分：100分时间：45分钟】一、选择（每题只有一个选项符合题目要求，共15小题，每小题4分，本大题共40分）1、（2020·大石桥市周家镇中学初三月考）塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起【答案】B【解析】用塑料梳子梳头发时，头发容易被梳子“粘”起，是摩擦起电现象。

用硬纸片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，A错误；在干燥的天气里，化纤布料的衣服容易“粘”在身上是摩擦起电现象，B正确；电视里讲解棋类比赛用的棋子是一个小磁体，而棋盘是用磁性材料做的，所以棋子可以粘在竖直悬挂的棋盘上，C错误；两个铅柱底面削平挤压后能粘在一起是分子作用力作用的结果，D错误。

故选B。

2、（2020·广东省黄冈中学广州学校初三月考）现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引。

若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，D错误。

应选C。

3、（2020·湖南衡阳·中考真题）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。
