调节阀执行机构的工作原理与分类研究

调节阀的工作原理调节阀是一种常见的控制元件，广泛应用于工业自动化系统中。

它能够根据控制信号来调节介质的流量、压力、温度等参数，实现对系统的精确控制。

本文将详细介绍调节阀的工作原理。

一、调节阀的组成结构调节阀主要由阀体、阀芯、执行机构和控制系统组成。

1. 阀体：阀体是调节阀的主要部件，普通由铸铁、不锈钢等材料制成。

阀体内部有一个流道，介质通过流道流过。

2. 阀芯：阀芯是调节阀的关键部件，它的运动决定了介质的流量。

阀芯普通由金属材料制成，具有良好的密封性能。

3. 执行机构：执行机构是控制阀芯运动的装置，常见的执行机构有手动装置、电动装置、气动装置等。

执行机构接收控制信号，通过对阀芯的驱动来调节阀门的开度。

4. 控制系统：控制系统是调节阀的核心，它接收来自上位机或者传感器的信号，计算出控制阀门的开度，并将控制信号传递给执行机构。

控制系统可以根据设定的控制策略，实现对调节阀的精确控制。

二、调节阀的工作原理可以简单概括为：通过改变阀门的开度来调节介质的流量。

1. 开度调节：调节阀的执行机构根据控制信号的变化，驱动阀芯向上或者向下运动，改变阀门的开度。

当阀门彻底关闭时，介质无法通过；当阀门彻底打开时，介质可以自由流过。

通过改变阀门的开度，可以实现对介质流量的调节。

2. 压差调节：调节阀的阀芯上通常有一个孔，称为节流孔。

当阀芯向下运动时，节流孔变大，介质流经节流孔时会产生一定的压差。

通过调节阀芯的位置，可以改变节流孔的大小，从而调节介质流经节流孔时的压差。

3. 反馈控制：为了实现对介质流量的精确控制，调节阀通常会采用反馈控制。

反馈控制可以通过传感器监测介质流量，将实际流量与设定值进行比较，并根据比较结果调整阀门的开度，使实际流量逐渐接近设定值。

三、调节阀的工作特点1. 精度高：调节阀能够根据控制信号实现对介质流量的精确控制，通常具有较高的控制精度。

2. 可靠性强：调节阀的结构简单，运动部件少，因此具有较高的可靠性和稳定性。

电动调节阀的结构与工作原理课前准备：多媒体课件制作、演示实验设备调试、以4人/小组进行分组。

、课程导引一一执行器的作用在过程控制系统中，执行器接受调节器的指令信号，经执行机构将其转换成相应的角位移或直线位移，去操纵调节机构，改变被控对象进、出的能量或物料，以实现过程的自动控制。

在任何自动控制系统中，执行器是必不可少的组成部分。

如果把传感器比拟成控制系统的感觉器官，调节器就是控制系统的大脑，而执行器则可以比拟为干具体工作的手。

执行器常常工作在咼温、咼压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下，使用条件恶劣，因此，它是整个控制系统的薄弱环节。

如果执行器选择或使用不当，往往会给生产过程自动化带来困难。

在许多场合下，会导致控制系统的控制质量下降、调节失灵，甚至因介质的易燃、易爆、有毒而造成严重的事故。

为此，对于执行器的正确选用和安装、维修等各个环节，必须给予足够的注意、。

执行器根据驱动动力的不同，可划分为气动执行器、液动执行器和电动执行器，本次课将结合实验装置所用的智能电动调节阀使用知识进行介绍。

分钟）1、电动调节阀的基本结构在THJ-2的实验装置上，配置了上海万迅仪表有限公司生产的智能型电动调节阀，其型号为QSVP-16K，图1是电动调节阀的典型外形，它由两个可拆分的执行机构和调节阀（调节机构）咅部分组成。

上咅部是执行机构，接受调节器输出的0〜10mADC或4〜20mADC信号，并将其转换成相应的直线位移，推动下咅帕勺调节〔阀动作，直接调节流体的流量。

各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，最常用的是直通单阀座和直通双阀座两种。

2、电动执行机构的基本结构（部分摘自上海万迅仪表产品说明书）执行机构采用了德国进口的PSL电子式一体化的电动执行机构，该产品体积小、重量轻，功能强、操作方便，已广泛应用于工业控制。

电气其分和齿轮动执行器主要是由相互隔离的动部分组成，电机作为连接两个隔离部分的中间部件。

调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置。

它通过改变阀门的开度来调节流体的流量和压力，从而实现对系统的控制。

调节阀广泛应用于各个行业，如石油化工、电力、冶金、水处理等。

一、调节阀的基本构造调节阀主要由阀体、阀盖、阀芯、阀座、阀杆、执行机构等组成。

1. 阀体和阀盖：阀体是调节阀的主要部件，用于容纳阀芯和阀座。

阀盖用于固定阀杆和执行机构。

2. 阀芯和阀座：阀芯是调节阀的关键部件，通过上下运动来改变阀门的开度。

阀座是阀芯的配套部件，用于控制流体的流量。

3. 阀杆：阀杆是连接阀芯和执行机构的部件，通过执行机构的作用使阀芯上下运动。

4. 执行机构：调节阀的执行机构可以是手动操作，也可以是电动、气动或液动操作。

执行机构通过对阀杆的作用使阀芯上下运动，从而改变阀门的开度。

二、调节阀的工作原理主要包括流体力学原理和控制原理。

1. 流体力学原理：当流体通过调节阀时，流体的流速和压力会发生变化。

调节阀的阀芯通过上下运动改变阀门的开度，从而改变流体的流通面积，进而影响流体的流速和压力。

2. 控制原理：调节阀根据系统的需求，通过执行机构控制阀芯的运动，从而实现对流体流量和压力的调节。

控制原理可以分为开环控制和闭环控制两种方式。

- 开环控制：开环控制是指根据系统需求设定阀门的开度，通过执行机构将阀芯调整到相应位置，从而实现对流体流量和压力的调节。

但开环控制不能自动根据实际情况进行调整，容易受到外界因素的影响。

- 闭环控制：闭环控制是指通过传感器获取系统的实时数据，并将数据反馈给控制器进行处理，控制器根据设定值和反馈值的差异来调整阀门的开度，从而实现对流体流量和压力的精确调节。

闭环控制能够自动根据实际情况进行调整，具有更好的稳定性和精度。

三、调节阀的应用调节阀广泛应用于各个行业，下面以石油化工行业为例介绍其应用：1. 炼油厂：在炼油过程中，调节阀用于控制原油、汽油、柴油等介质的流量和压力，以实现炼油过程的稳定和优化。

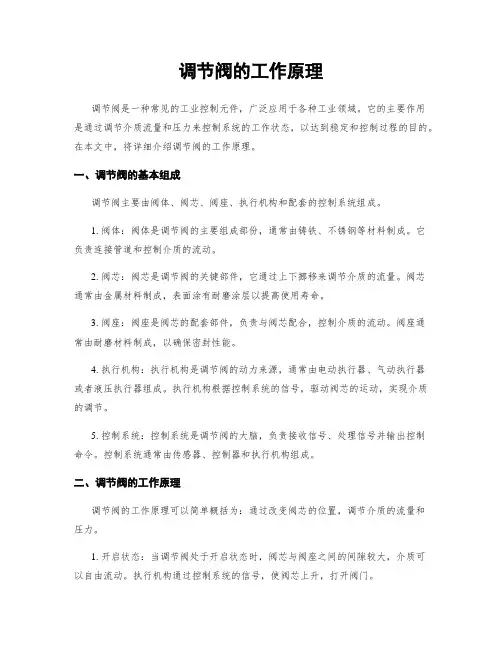

调节阀的工作原理调节阀是一种常见的工业控制元件，广泛应用于各种工业领域。

它的主要作用是通过调节介质流量和压力来控制系统的工作状态，以达到稳定和控制过程的目的。

在本文中，将详细介绍调节阀的工作原理。

一、调节阀的基本组成调节阀主要由阀体、阀芯、阀座、执行机构和配套的控制系统组成。

1. 阀体：阀体是调节阀的主要组成部份，通常由铸铁、不锈钢等材料制成。

它负责连接管道和控制介质的流动。

2. 阀芯：阀芯是调节阀的关键部件，它通过上下挪移来调节介质的流量。

阀芯通常由金属材料制成，表面涂有耐磨涂层以提高使用寿命。

3. 阀座：阀座是阀芯的配套部件，负责与阀芯配合，控制介质的流动。

阀座通常由耐磨材料制成，以确保密封性能。

4. 执行机构：执行机构是调节阀的动力来源，通常由电动执行器、气动执行器或者液压执行器组成。

执行机构根据控制系统的信号，驱动阀芯的运动，实现介质的调节。

5. 控制系统：控制系统是调节阀的大脑，负责接收信号、处理信号并输出控制命令。

控制系统通常由传感器、控制器和执行机构组成。

二、调节阀的工作原理调节阀的工作原理可以简单概括为：通过改变阀芯的位置，调节介质的流量和压力。

1. 开启状态：当调节阀处于开启状态时，阀芯与阀座之间的间隙较大，介质可以自由流动。

执行机构通过控制系统的信号，使阀芯上升，打开阀门。

2. 关闭状态：当调节阀处于关闭状态时，阀芯与阀座之间的间隙较小，介质无法通过。

执行机构通过控制系统的信号，使阀芯下降，关闭阀门。

3. 调节状态：当调节阀处于调节状态时，阀芯的位置处于开启和关闭之间，介质的流量和压力可以根据阀芯位置的变化而调节。

执行机构通过控制系统的信号，使阀芯上下挪移，调节阀门的开度。

调节阀的工作原理基于流体力学原理，主要包括压力平衡原理和流量平衡原理。

1. 压力平衡原理：调节阀的阀芯和阀座之间的压力差是控制介质流量的关键。

当阀芯升起时，阀座上方的压力降低，下方的压力增加，介质开始流动；当阀芯下降时，阀座上方的压力增加，下方的压力降低，介质住手流动。

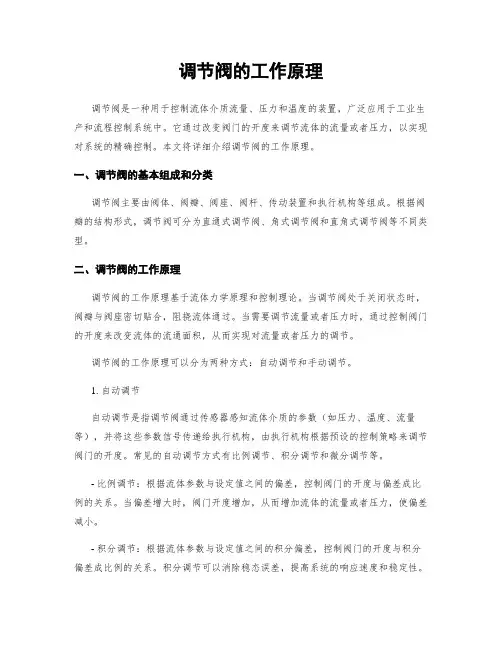

调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置，广泛应用于工业生产和流程控制系统中。

它通过改变阀门的开度来调节流体的流量或者压力，以实现对系统的精确控制。

本文将详细介绍调节阀的工作原理。

一、调节阀的基本组成和分类调节阀主要由阀体、阀瓣、阀座、阀杆、传动装置和执行机构等组成。

根据阀瓣的结构形式，调节阀可分为直通式调节阀、角式调节阀和直角式调节阀等不同类型。

二、调节阀的工作原理调节阀的工作原理基于流体力学原理和控制理论。

当调节阀处于关闭状态时，阀瓣与阀座密切贴合，阻挠流体通过。

当需要调节流量或者压力时，通过控制阀门的开度来改变流体的流通面积，从而实现对流量或者压力的调节。

调节阀的工作原理可以分为两种方式：自动调节和手动调节。

1. 自动调节自动调节是指调节阀通过传感器感知流体介质的参数（如压力、温度、流量等），并将这些参数信号传递给执行机构，由执行机构根据预设的控制策略来调节阀门的开度。

常见的自动调节方式有比例调节、积分调节和微分调节等。

- 比例调节：根据流体参数与设定值之间的偏差，控制阀门的开度与偏差成比例的关系。

当偏差增大时，阀门开度增加，从而增加流体的流量或者压力，使偏差减小。

- 积分调节：根据流体参数与设定值之间的积分偏差，控制阀门的开度与积分偏差成比例的关系。

积分调节可以消除稳态误差，提高系统的响应速度和稳定性。

- 微分调节：根据流体参数与设定值之间的微分偏差，控制阀门的开度与微分偏差成比例的关系。

微分调节可以抑制系统的超调和振荡，提高系统的动态响应性。

2. 手动调节手动调节是指通过人工操作阀门的开度来实现对流体的调节。

手动调节通常用于简单的控制系统或者在自动调节失效时作为备用手段。

手动调节阀门通常配备有手轮、手柄或者手动螺杆等装置，通过旋转或者推动来改变阀门的开度。

三、调节阀的特点和应用调节阀具有以下特点：1. 精确控制：调节阀可以实现对流体的精确控制，满足不同工艺过程对流量、压力和温度等参数的要求。

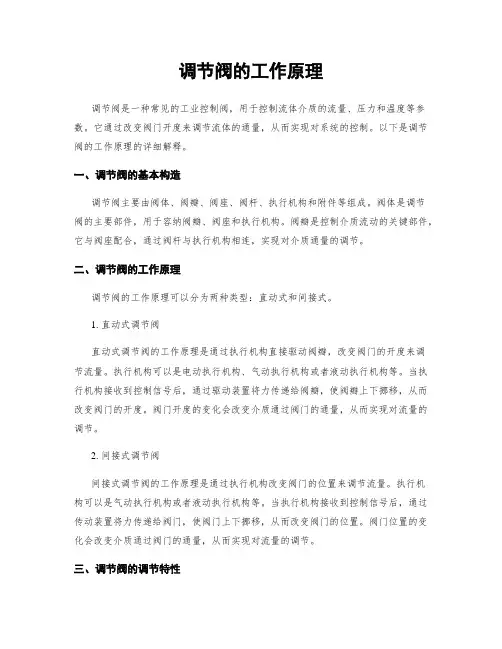

调节阀的工作原理调节阀是一种常见的工业控制阀，用于控制流体介质的流量、压力和温度等参数。

它通过改变阀门开度来调节流体的通量，从而实现对系统的控制。

以下是调节阀的工作原理的详细解释。

一、调节阀的基本构造调节阀主要由阀体、阀瓣、阀座、阀杆、执行机构和附件等组成。

阀体是调节阀的主要部件，用于容纳阀瓣、阀座和执行机构。

阀瓣是控制介质流动的关键部件，它与阀座配合，通过阀杆与执行机构相连，实现对介质通量的调节。

二、调节阀的工作原理调节阀的工作原理可以分为两种类型：直动式和间接式。

1. 直动式调节阀直动式调节阀的工作原理是通过执行机构直接驱动阀瓣，改变阀门的开度来调节流量。

执行机构可以是电动执行机构、气动执行机构或者液动执行机构等。

当执行机构接收到控制信号后，通过驱动装置将力传递给阀瓣，使阀瓣上下挪移，从而改变阀门的开度。

阀门开度的变化会改变介质通过阀门的通量，从而实现对流量的调节。

2. 间接式调节阀间接式调节阀的工作原理是通过执行机构改变阀门的位置来调节流量。

执行机构可以是气动执行机构或者液动执行机构等。

当执行机构接收到控制信号后，通过传动装置将力传递给阀门，使阀门上下挪移，从而改变阀门的位置。

阀门位置的变化会改变介质通过阀门的通量，从而实现对流量的调节。

三、调节阀的调节特性调节阀的调节特性是指阀门开度与介质流量之间的关系。

常见的调节特性有线性特性、等百分比特性和快开特性。

1. 线性特性线性特性是指阀门开度与介质流量成线性关系。

当阀门开度增加时，介质流量也相应增加，变化趋势相同。

线性特性的调节阀适合于对流量变化要求较为严格的系统。

2. 等百分比特性等百分比特性是指阀门开度每增加一定百分比，介质流量也相应增加相同百分比。

等百分比特性的调节阀适合于对流量变化要求较为宽松的系统。

3. 快开特性快开特性是指阀门开度在初始阀门开度附近时，介质流量变化较小；当阀门开度超过初始阀门开度一定范围时，介质流量迅速增加。

快开特性的调节阀适合于对流量变化要求较大的系统。

1.3电动调节阀构成、工作原理1.3.1电动调节阀构成及种类（1）电动调节阀构成电动执行器分为电磁式和电动式两类，前者以电磁阀及用电磁铁驱动的一些装置为主；电动式即由电动机提供动力，输出转角或直线位移，用来驱动阀门或其他装置的执行机构。

对这种机构的要求是：对于输出为转角的执行机构要有足够的转矩，对于输出为直线位移的执行机构要有足够的力，以便克服负载的阻力。

特别是高温高压阀门，其密封填料压得比较紧，长时间关闭之后再开启时往往比正常情况要费更大的力。

至于动作速度并不一定很高，因为流量调节和控制不需要太快。

为了加大输出转矩或力，电动机的输出轴都有减速器，如果电机本身就是低速的，减速器可以简单些。

电动式执机构接受4-20MA的输入信号，并将其转换成相应的输出力和直线位移或输出力矩和角位移，以推动调节机构动作。

电动执行机构由伺服放大器、伺服电机、位置发送器和减速器四部分组成，其构成原理如图所示。

图1.3.1－1电动式执行机构主要分为两大类：直行程和角行程。

角行程式执行机构又可分为单转式和多转式，单转式输出的角位移一般小于360°，通常简称角行程式执行机构；多转式的角位移超过360°，可达数圈，所以称为多转式电动执行机构，它和闸阀等多转式调节机构配套使用。

对执行器来说，最主要的参数是输出转矩或力的大小，其次是行程和全行程时间。

（2）电动式执行器种类①积分式电动执行器，没有前置放大器，直接靠开关的动作来控制伺服电机。

控制正反转的开关K1和K2用有三个位置的扳键代替（通常用U型操作器就能与伺服电机配合）。

扳键在中央时，两个开关都不通，电机停止不动；在左边位置时相当于K1通，电机正转；在右边位置时相当于K2通，电机反转。

至于输出轴的转角位置要看向哪个方向转，以及转多长时间而定。

因为电动机在恒定电压下带动恒定的负载，其转速基本上不变，所以输出转角是转速对时间的积分。

与此对应，一般的带前置放大器和阀位反馈的执行器就是比例式执行器。

气动调节阀的结构和原理气动调节阀是一种控制流体流量和压力的装置，通过气动执行机构将气压信号转换为阀芯运动，在调节阀的进口和出口之间形成阀门开度来控制流体的通断和调节。

本文将详细介绍气动调节阀的结构和工作原理。

一、气动调节阀的结构气动调节阀的结构主要由阀体、阀芯、活塞、气动执行器和配管组成。

1.阀体：阀体是气动调节阀的主要组成部分，一般采用铸造或锻造而成，通常具有高强度、耐腐蚀性和密封性能好的特点。

2.阀芯：阀芯是气动调节阀的关键部件之一，负责控制流体的通断和调节。

阀芯通常呈圆柱形，安装在阀体内部的流道上，可以根据气动执行机构的指令上下移动，从而改变流道的通断程度。

3.活塞：活塞是气动调节阀中的另一重要部件，也是连接阀芯和气动执行机构之间的机械传动部件。

活塞通常呈圆柱形，与阀芯相连，通过气动执行机构的压力变化，驱动活塞上下运动，从而带动阀芯的移动。

4.气动执行机构：气动执行机构是实现气动调节阀控制功能的关键部分，通常由气缸、活塞和气源组成。

当气源输入到气缸内部，气缸的活塞会受到气压力的作用，带动活塞和阀芯运动。

5.配管：配管是将气源和气动执行机构之间进行连接的管道系统，通常由管道、接头和阀门组成。

配管的设计和布置对气动调节阀的工作性能有很大的影响，需要根据具体的应用场景进行合理的设计。

二、气动调节阀的工作原理气动调节阀的工作原理主要包括控制信号的输入、气动执行机构的工作和阀芯的调节。

1.控制信号的输入：控制信号一般由外部控制系统发送给气动调节阀，可以是4-20mA电信号、0-10V电信号或数字信号等。

根据不同的控制要求和信号类型，可以选择不同的控制器和信号转换装置。

2.气动执行机构的工作：当控制信号进入气动执行机构时，通过气缸内部的阀门和活塞的协同作用，将气压信号转换为阀芯的运动。

-当控制信号的压力变化时，气动执行机构会根据信号的大小和方向，调整气缸内部的阀门位置，进一步调整阀芯的运动。

-当气压输入气缸的上方时，活塞会被推向下方，进而带动阀芯向下运动，从而增加流道的通断程度。

气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。

本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。

本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。

阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。

1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。

1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。

当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。

当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。

2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。

3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。

当PLC给阀门一个信号时，信号在调节阀的定位器中进行信号转换，通过气源压力来控制阀杆动作。

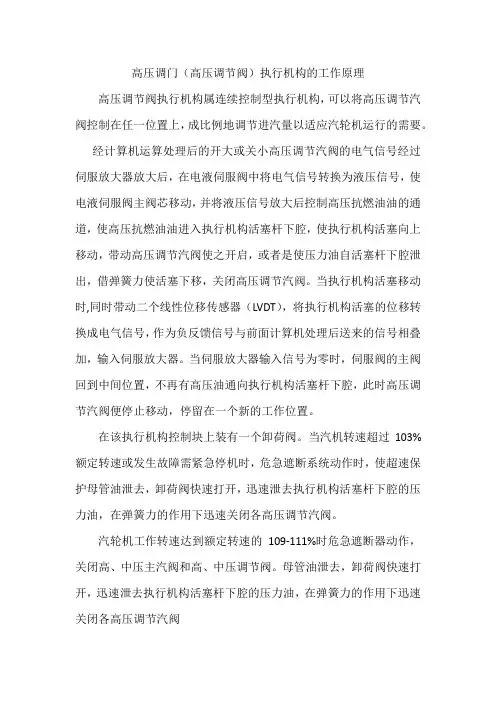

高压调门（高压调节阀）执行机构的工作原理
高压调节阀执行机构属连续控制型执行机构，可以将高压调节汽阀控制在任一位置上，成比例地调节进汽量以适应汽轮机运行的需要。

经计算机运算处理后的开大或关小高压调节汽阀的电气信号经过伺服放大器放大后，在电液伺服阀中将电气信号转换为液压信号，使电液伺服阀主阀芯移动，并将液压信号放大后控制高压抗燃油油的通道，使高压抗燃油油进入执行机构活塞杆下腔，使执行机构活塞向上移动，带动高压调节汽阀使之开启，或者是使压力油自活塞杆下腔泄出，借弹簧力使活塞下移，关闭高压调节汽阀。

当执行机构活塞移动时,同时带动二个线性位移传感器（LVDT），将执行机构活塞的位移转换成电气信号，作为负反馈信号与前面计算机处理后送来的信号相叠加，输入伺服放大器。

当伺服放大器输入信号为零时，伺服阀的主阀回到中间位置，不再有高压油通向执行机构活塞杆下腔，此时高压调节汽阀便停止移动，停留在一个新的工作位置。

在该执行机构控制块上装有一个卸荷阀。

当汽机转速超过103%额定转速或发生故障需紧急停机时，危急遮断系统动作时，使超速保护母管油泄去，卸荷阀快速打开，迅速泄去执行机构活塞杆下腔的压力油，在弹簧力的作用下迅速关闭各高压调节汽阀。

汽轮机工作转速达到额定转速的109-111%时危急遮断器动作，关闭高、中压主汽阀和高、中压调节阀。

母管油泄去，卸荷阀快速打开，迅速泄去执行机构活塞杆下腔的压力油，在弹簧力的作用下迅速关闭各高压调节汽阀。

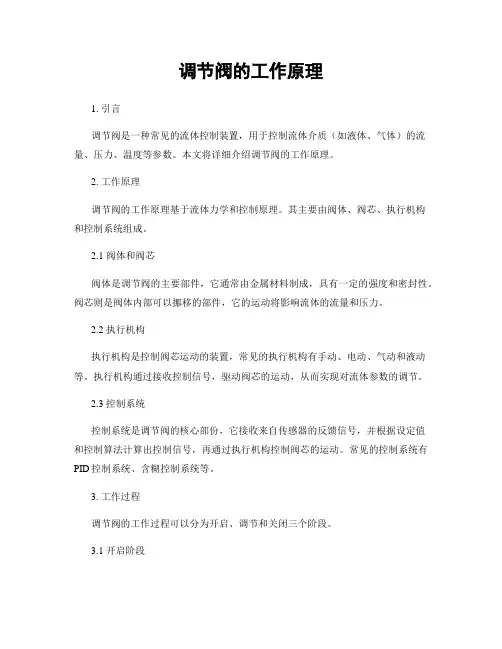

调节阀的工作原理1. 引言调节阀是一种常见的流体控制装置，用于控制流体介质（如液体、气体）的流量、压力、温度等参数。

本文将详细介绍调节阀的工作原理。

2. 工作原理调节阀的工作原理基于流体力学和控制原理。

其主要由阀体、阀芯、执行机构和控制系统组成。

2.1 阀体和阀芯阀体是调节阀的主要部件，它通常由金属材料制成，具有一定的强度和密封性。

阀芯则是阀体内部可以挪移的部件，它的运动将影响流体的流量和压力。

2.2 执行机构执行机构是控制阀芯运动的装置，常见的执行机构有手动、电动、气动和液动等。

执行机构通过接收控制信号，驱动阀芯的运动，从而实现对流体参数的调节。

2.3 控制系统控制系统是调节阀的核心部份，它接收来自传感器的反馈信号，并根据设定值和控制算法计算出控制信号，再通过执行机构控制阀芯的运动。

常见的控制系统有PID控制系统、含糊控制系统等。

3. 工作过程调节阀的工作过程可以分为开启、调节和关闭三个阶段。

3.1 开启阶段当控制系统接收到开启信号后，执行机构将阀芯向上挪移，打开阀门。

此时，流体介质可以通过阀体的通道流动，实现流量的调节。

3.2 调节阶段在调节阶段，控制系统根据传感器的反馈信号和设定值，计算出相应的控制信号。

执行机构根据控制信号的大小和方向，控制阀芯的运动，从而改变阀门的开度。

通过改变阀门的开度，调节阀可以实现对流体参数（如流量、压力、温度）的精确控制。

3.3 关闭阶段当控制系统接收到关闭信号后，执行机构将阀芯向下挪移，关闭阀门。

此时，流体介质无法通过阀体的通道流动，实现流量的截断。

4. 应用领域调节阀广泛应用于各个工业领域，如化工、石油、电力、冶金等。

具体应用包括但不限于以下几个方面：4.1 流量控制调节阀可以根据需求精确控制流体的流量，保证流量的稳定性和准确性。

在化工生产中，调节阀常用于调节反应器中的进料流量，以控制反应速率和产物质量。

4.2 压力控制调节阀可以根据设定值控制流体的压力，保证管道系统的安全运行。

调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置，广泛应用于工业生产和管道系统中。

它通过改变阀门开度来调节介质的流量，从而实现对系统参数的控制。

一、调节阀的基本结构和工作原理1. 基本结构调节阀通常由阀体、阀盘、阀杆、阀座和执行机构等组成。

阀体是调节阀的主要部件，用于容纳阀盘和阀座。

阀盘是用来控制介质流量的核心部件，通过阀盘的开度来调节流量。

阀杆是连接阀盘和执行机构的部件，通过阀杆的上下运动来控制阀盘的开度。

阀座是阀盘的密封部件，用于保证阀门的密封性能。

2. 工作原理调节阀的工作原理是通过改变阀盘的开度来调节介质的流量。

当阀盘彻底关闭时，介质无法通过阀门，流量为零。

当阀盘彻底打开时，介质可以无妨碍地通过阀门，流量最大。

在阀盘从关闭到打开的过程中，阀盘的开度和流量呈线性关系。

调节阀的开度由执行机构控制，执行机构可以是手动操作的，也可以是电动、气动或者液动的自动控制装置。

当控制系统对介质流量、压力或者温度有要求时，执行机构会根据指令改变阀盘的开度，从而实现对系统参数的调节。

二、调节阀的工作特点1. 精度高调节阀具有较高的控制精度，可以根据需要调节介质的流量、压力和温度。

通过改变阀盘的开度，可以实现对流量的连续调节，满足工艺过程对流量的精确控制要求。

2. 响应速度快调节阀的执行机构能够快速响应控制系统的指令，实现对阀盘开度的即时调节。

这使得调节阀在工业生产中可以对流量、压力和温度的变化进行及时调节，保证系统的稳定运行。

3. 调节范围广调节阀的开度范围较大，可以实现从彻底关闭到彻底打开的连续调节。

这使得调节阀能够适应不同工艺过程对流量的不同需求，具有较大的适合范围。

4. 密封性能好调节阀的阀座和阀盘采用密封结构，能够有效防止介质泄漏。

通过选择合适的密封材料和采用先进的密封技术，可以提高调节阀的密封性能，确保系统的安全运行。

5. 耐腐蚀性强调节阀的阀体和阀盘通常采用耐腐蚀材料制成，能够在腐蚀性介质中长期使用而不受损。

调节阀的结构、分类、特点、选择及维护使用1、概念调节阀也称为执行器，它由执行机构和调节机构两部分组成。

其中执行机构是调节阀的推动部分，它按控制信号的大小产生相应的推力，通过阀杆使调节阀阀芯产生相应的位移。

调节机构是调节阀的调节部分，它与调节介质直接接触，在执行机构的推动下，改变阀芯与阀座间的流通面积，从而达到调节流量的目的。

2、分类执行器按其能源形式分气动、电动、液动三大类。

气动薄膜式执行器活塞式执行器气动执行器按其执行机构形式分薄膜式、活塞式和长行程式。

电动直行程执行器电动角行程执行器电动和液动执行器按执行机构的运行方式分为直行程和角行程两类。

目前在石化工业中普遍采用气动执行器。

3、调节机构调节机构又称阀。

种类很多，根据结构、用途来分，其基本形式是直通单座阀、直通双座阀、蝶阀、三通阀、偏心旋转阀、套筒阀、角形阀等。

3.1直通单座阀：阀体内只有一个阀芯和阀座，阀杆带动阀芯上下移动来改变阀芯与阀座之间的相对位置，从而改变流体流量。

其主要优点是泄漏量小结构与使用特点：阀体内只有一个阀芯和阀座， DN≥25时，阀芯为双导向（现在的精小型单座阀已改为单导向）；DN≤20的，阀芯为单导向。

其使用特点如下：（1）由于只有一个阀芯，容易保证密封，泄漏量小，但不能完全切断，其标准泄漏量为0.01％Kv，因此适用于泄漏量要求小的场合。

当进一步设计后，可作为切断阀使用。

（2）因为只有一个阀芯，压差对阀芯产生的不平衡推力大，口径越大，上推的不平衡力越大，所以，允许压差△P越小，因此直通单座调节阀仅适用于△P小的场合，否则必须选用推力大的执行机构，或配用阀门定位器。

但口径较小时，因△P作用面积小，也可用于大压差场合。

（（3）因阀体流路较复杂，加之导向处易被固体卡住，不适用于高粘度、悬浮液、含固体颗粒等易沉淀、易堵塞的场合。

该阀主要优点一个：泄漏小；主要缺点三个：允许压差小、易堵卡、太笨重。

3.2直通双座阀：阀体内只有两个阀芯和阀座，阀杆带动阀芯上下移动来改变阀芯与阀座之间的相对位置，从而改变流体流量。

自动调节阀的工作原理
自动调节阀工作原理：
自动调节阀是一种用途广泛的流体控制设备，采用自动调节阀能够实现对流体的压力、流量、温度和液位等参数的精确控制。

其工作原理如下：
1. 传感器检测：自动调节阀通过安装在管路中的传感器，检测流体的压力、流量、温度等参数。

传感器将检测到的参数转换为电信号输入到控制系统中。

2. 控制系统反馈：控制系统接收传感器反馈的信号，并根据设定的要求和程序进行处理。

控制系统根据设定的控制策略计算出阀门的工作参数，并将控制信号发送到执行机构。

3. 执行机构作用：执行机构接收控制信号并对阀门进行动作控制。

执行机构可以是电动执行器、气动执行器或液压执行器等。

执行机构根据控制信号的大小和方向，改变阀门的开度，从而调节流体的流量、压力或温度。

4. 反馈调节：执行机构改变阀门的开度后，反馈给传感器进行检测，传感器再次将检测到的参数反馈给控制系统。

控制系统根据反馈信号的变化，调整控制策略，以实现对流体参数的精确控制。

通过这样的工作原理，自动调节阀能够实现对流体参数的自动控制，使系统能够稳定运行，并满足特定的工艺要求。

调节阀工作原理
调节阀是液体或气体流动控制或使用的重要机械装置，它可以根据控制信号调整流量大小，以满足系统中负载能力的变化，并保持系统稳定。

它已经广泛应用于工业设备和机械系统中。

调节阀的运行和工作原理非常复杂，下面我们来研究调节阀的工作原理。

首先，调节阀的基本组成部分是阀体、阀芯、阀杆和执行机构。

阀芯通过电磁力、液压力或其他形式的信号来控制阀体的开启和关闭，因而改变流体的流量。

阀芯的结构和材料不同，可以分为闭阀、定向调节阀和多功能调节阀等几种类型。

下面来看看调节阀的工作原理。

调节阀是通过一个动力源或外部信号源来控制阀门的开启和关闭，这个动力源或外部信号源可以是电磁力、液压力或电子信号，当调节阀接收到这些信号时，它会发出控制信号来控制阀体的开启和关闭，从而改变流量大小。

调节阀在改变流量大小的同时，还可以改变压力，从而调节系统中的压力负载。

调节阀工作原理非常复杂，但广泛应用于各种工业设备和机械系统之中，调节阀可以调整流量、压力，满足系统中负载能力的变化，维护系统的稳定性，是系统必不可少的重要控制元件。

总之，调节阀的工作原理可以从三个方面来探讨：首先，通过外部信号源来控制阀门的开启和关闭；其次，通过改变阀门的开启和关闭来改变流量；最后，通过改变流量来改变压力，从而满足系统中负载能力的变化，保持系统的稳定。

调节阀是工业设备和机械系统中不可或缺的重要控制元件，它可以有效地控制和调节流量和压力，满足
系统的需求。

调节阀的工作：原理与工作机制调节阀作为工业自动化控制的关键组件，广泛应用于石油、化工、电力、冶金、环保等多个领域。

它们的主要作用是根据控制系统的信号，自动调节流体的流量，以维持工艺过程的稳定性和精确性。

请跟随北高科阀门一起深入探讨调节阀的工作原理和工作机制，为工程师和技术人员提供专业的技术参考。

一、调节阀的基本组成调节阀主要由阀体、阀盖、阀芯、阀座、执行机构等部分组成。

阀体和阀盖构成阀门的外壳，阀芯和阀座则负责控制流体的流通，执行机构则提供动力，驱动阀芯移动。

二、调节阀的工作原理1. 输入信号：控制系统根据工艺要求，输出一个信号给调节阀的执行机构。

2. 信号转换：执行机构将输入信号转换为机械位移，如气动执行机构将气压信号转换为活塞的直线运动。

3. 阀芯移动：执行机构的机械位移带动阀芯在阀座内上下移动，改变流体通道的截面积。

4. 流量调节：随着阀芯位置的改变，流体的流量相应变化，从而达到调节工艺参数的目的。

三、调节阀的类型1. 直通单座调节阀：结构简单，适用于一般介质的流量控制。

2. 直通双座调节阀：具有较好的密封性能和平衡性，适用于压差较大的场合。

3. 角式调节阀：流体流动方向发生改变，适用于安装空间受限的场合。

4. 蝶阀：结构紧凑，适用于大流量、低压差的控制。

四、调节阀的流量特性1. 线性特性：阀芯移动与流量变化成线性关系，适用于控制精度要求不高的场合。

2. 等百分比特性：阀芯移动与流量变化的平方根成线性关系，适用于控制压力变化的场合。

3. 抛物线特性：阀芯移动与流量变化的平方成正比，适用于控制粘度变化的场合。

五、执行机构的类型1. 气动执行机构：利用压缩空气作为动力源，结构简单，反应速度快。

2. 电动执行机构：利用电力作为动力源，控制精度高，适用于智能控制系统。

3. 液动执行机构：利用液压油作为动力源，输出力大，适用于大型阀门。

六、调节阀的控制方式1. 开关控制：阀门只有全开和全关两种状态，适用于简单的启停控制。

调节阀的工作原理调节阀是一种常见的工业自动控制装置，用于控制流体介质的流量、压力和温度。

它在工业过程中的应用广泛，包括石化、能源、冶金、造纸等领域。

调节阀的工作原理主要基于流体动力学和静力学原理，下面将详细介绍调节阀的工作原理。

调节阀主要由阀体、阀芯、执行机构和传感器等组成。

其基本工作原理是通过改变阀芯的位置来改变阀口的开度，从而调节流体的流量和压力。

具体来说，调节阀的工作原理包括以下几个关键步骤：1. 流体介质进入阀体：当流体介质进入阀体后，流体会受到阀芯的控制进入阀口，进而通过流道进入下游设备。

2. 产生差压：通过改变阀芯的位置，调节阀产生的压差会作用在流体上，由此产生流体阻力，进而影响流体的流速和流量。

3. 阀芯调节：阀芯的位置决定了阀口的开度。

当阀芯向上移动时，阀口变小，流体的流量减小，反之亦然。

通过控制阀芯的位置，可以精确地调节流体的流量。

4. 液压控制：液压执行机构会根据传感器的反馈信息对阀芯进行控制，使其达到预设的位置和开度。

这种液压控制可以实现远程操作和自动控制，提高系统的可靠性和稳定性。

5. 反馈控制：传感器会监测阀芯位置和开度，并将反馈信号传输给液压执行机构。

根据反馈信号，液压执行机构会调整阀芯的位置，保持阀口的开度恒定，从而实现精确的流量和压力控制。

调节阀的工作原理可以根据不同的应用需求来设计和选择。

对于需要大流量和高精度控制的应用，可以选用多级调节阀或特殊结构的调节阀。

而对于一些较为简单的工业过程，常用的单级调节阀已经能够满足要求。

调节阀的工作原理是基于流体力学原理的应用，它通过改变阀芯位置来调节阀口开度，从而控制流体的流量和压力。

在自动化控制系统中，调节阀与传感器和执行机构紧密配合，能够实现精确的流量和压力控制，提高系统的稳定性和可靠性。

因此，深入了解调节阀的工作原理对于工程师和技术人员来说至关重要，而对调节阀的合理选择与使用也对于流体系统的正常运行起着至关重要的作用。
