直螺纹施工技术交底

直螺纹连接技术交底咱们今天就来好好唠唠直螺纹连接这门技术！这东西在建筑施工里可太重要啦，搞不好那可会出大问题的哟！我记得有一次去一个工地，看到工人们在进行钢筋连接的操作。

那场面，真是热火朝天。

但是仔细一看，我发现了一些不对劲的地方。

有几个工人在做直螺纹连接的时候，步骤明显不对，手法也很生疏。

我当时就着急了，赶紧上去给他们指出来。

先来说说直螺纹连接的准备工作吧。

钢筋的端部得切平整了，不能有马蹄形或者挠曲的情况。

就像咱们切菜一样，要是菜切得歪歪扭扭的，炒出来也不好看不是？而且啊，还得把钢筋端部的铁锈、油污啥的都清理干净，不然这连接能牢固吗？然后就是加工丝头啦。

这可是个精细活儿，丝头的长度、螺距都得严格按照设计要求来。

有个小窍门，加工的时候可以适当多留一点长度，万一后面检测不合格，还有修改的余地。

我那次在工地上看到一个工人，丝头加工得太短了，结果一检测，全部不合格，只能重新加工，浪费了不少时间和材料。

加工好了丝头，接下来就是连接钢筋啦。

连接的时候，一定要把钢筋的丝头对准套筒，然后用扳手拧紧。

可别小看这个拧紧的动作，力度得适中，不能太松也不能太紧。

太松了，达不到连接强度；太紧了，又可能会损坏丝头。

有一回，一个新手工人用力过猛，把丝头都拧坏了，那叫一个尴尬呀！还有啊，连接完成后，一定要进行质量检查。

检查丝头外露的长度是不是符合要求，用扭矩扳手检查拧紧扭矩值是不是达标。

这就好比咱们做完作业要检查一样，不检查怎么知道对不对呢？总之，直螺纹连接这技术看着简单，其实里面的门道可多着呢！大家一定要认真对待，每一个步骤都不能马虎。

不然，等到出了问题，那可就麻烦大啦！就像我在那个工地上看到的，如果一开始大家都能严格按照技术要求来操作，就不会有后面那些返工的麻烦事儿了。

所以啊，各位工友们，咱们可得把直螺纹连接技术掌握好，做出高质量的工程来！。

Hessen was revised in January 2021为了保证工程质量，按时完成工程任务，达到安全生产文明施工，特进行技术交底：本工程需套丝钢筋规格如下：1.梁钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。

2.柱(含暗柱)钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。

3.基础底板钢筋：采用直螺纹套筒连接。

1.劳动组织⑴.依据作业量大小及工期要求，现场设两个钢筋套丝班组，一个班组配备一套钢筋剥肋滚丝机，人员 3—4 人。

⑵.操作人员必须经专业培训后方可上岗。

⑶.施工人员应经过三级安全教育，并经体检合格后方可上岗。

2. 机械准备主要机具：直辊式直螺纹套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。

3.材料要求⑴钢筋：①钢筋的级别、直径必须符合设计要求及国家标准《钢筋混凝土用热轧带肋钢筋》()及《钢筋混凝土用余热处理钢筋》(GB13014-91)的要求，应有出厂质量证明(材质单)及进场复试报告。

②钢筋端部应用无齿锯切割平直，不得用钢筋切断机进行切断。

任何影响钢筋插入和连接的铁锈、油污、砂浆以及马蹄、飞边、毛刺应予以清除和修磨。

⑵连接套筒应符合以下要求：①连接套筒选用 45 号优质碳素结构钢或其他经型式检验确认符合要求的钢材，套筒表面应有生产批号标识，并有厂家提供的产品合格证，合格证内容应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。

②滚压直螺纹接头连接用套筒的规格与尺寸见下表：钢筋直径螺纹直径套筒外径套筒长度16 ×2 25 4518 M19×29 5520 M21 ×31 6022 M23×33 6525 M26×3 39 7028 M29×3 44 80③连接套筒应分类包装存放，不得混淆和锈蚀。

4. 技术准备⑴组织施工人员学习规范和直螺纹钢筋连接接头行业标准，掌握技术交底的要 求。

钢筋直螺纹工程技术交底引言概述：钢筋直螺纹工程技术交底是建筑工程中非常重要的一环。

通过准确、详细地交底，可以确保施工人员对钢筋直螺纹工程技术的理解和掌握，从而保证工程的质量和安全。

本文将从五个大点出发，详细阐述钢筋直螺纹工程技术交底的内容和要点。

正文内容：1. 钢筋直螺纹工程技术交底的目的1.1 确保施工人员对钢筋直螺纹工艺的理解1.2 提高施工人员的操作技能1.3 保证工程质量和安全2. 钢筋直螺纹工程技术交底的内容2.1 钢筋直螺纹工艺的基本原理2.1.1 直螺纹加工工艺的流程2.1.2 直螺纹加工工艺的设备和工具2.1.3 直螺纹加工工艺的注意事项2.2 钢筋直螺纹加工的质量要求2.2.1 直螺纹加工的尺寸和形状要求2.2.2 直螺纹加工的表面质量要求2.2.3 直螺纹加工的力学性能要求2.3 钢筋直螺纹工程的施工流程2.3.1 钢筋直螺纹工程的准备工作2.3.2 钢筋直螺纹工程的加工过程2.3.3 钢筋直螺纹工程的验收和记录2.4 钢筋直螺纹工程的安全注意事项2.4.1 使用直螺纹加工设备的注意事项2.4.2 钢筋直螺纹加工过程中的安全措施2.4.3 钢筋直螺纹工程的施工现场安全管理2.5 钢筋直螺纹工程的质量控制2.5.1 直螺纹加工的质量检查和测试方法2.5.2 钢筋直螺纹工程的质量记录和报告2.5.3 钢筋直螺纹工程质量问题的处理和纠正措施总结：钢筋直螺纹工程技术交底是确保工程质量和安全的重要环节。

通过详细阐述钢筋直螺纹工程技术的目的、内容和要点，可以确保施工人员对工艺的理解和掌握，提高操作技能，从而保证工程的质量和安全。

在交底过程中，要注意强调直螺纹加工的基本原理、质量要求、施工流程、安全注意事项和质量控制等方面的内容，以确保施工人员全面了解和掌握相关知识和技能。

同时，要加强对施工现场的安全管理，及时处理和纠正工程质量问题，确保工程的顺利进行和圆满完成。

一、交底目的为确保钢筋直螺纹连接施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，现将直螺纹连接安全技术交底如下。

二、施工范围本交底适用于所有采用钢筋直螺纹连接的钢筋混凝土结构施工。

三、施工人员要求1. 参与直螺纹连接施工的人员必须经过专业培训，掌握钢筋直螺纹连接的施工工艺和安全操作规程。

2. 施工人员应熟悉所使用的设备、工具的性能和操作方法。

3. 施工人员应佩戴必要的劳动保护用品，如安全帽、手套、防护眼镜等。

四、安全技术措施1. 材料准备- 钢筋、套筒、螺纹连接器等材料应按照设计要求和质量标准选用，确保材料质量合格。

- 材料进场后应进行验收，确认材料质量符合要求。

2. 施工准备- 施工前应检查施工场地，确保场地平整、干燥、无积水。

- 钢筋加工前应检查钢筋的尺寸、形状、表面质量等，确保符合要求。

- 施工工具、设备应进行检查和维护，确保其完好、安全。

3. 施工过程- 钢筋下料时，应使用砂轮切割机或钢筋切断机，并注意防止钢筋飞溅伤人。

- 钢筋断面应平整，不得有毛刺、裂纹等缺陷。

- 滚轧螺纹加工时，操作人员应站在安全位置，确保设备运行稳定。

- 丝头加工后，应进行质量检查，确保螺纹完整、无损坏。

- 连接钢筋时，应确保套筒与螺纹连接器正确匹配，连接牢固。

- 连接完成后，应进行扭力值检测，确保连接质量。

4. 安全操作规程- 严禁在设备运行时进行维修或调整。

- 严禁使用损坏的设备或工具。

- 严禁在施工过程中吸烟、饮酒。

- 严禁在施工区域进行无关活动。

五、应急预案1. 如发生钢筋切断机、砂轮切割机等设备故障，应立即停止使用，切断电源，防止事故扩大。

2. 如发生钢筋飞溅伤人，应立即采取措施救治伤员，并报告相关部门。

3. 如发生火灾等紧急情况，应立即报警，并组织人员进行疏散。

六、总结钢筋直螺纹连接施工过程中，安全至关重要。

施工人员必须严格按照安全技术措施和操作规程进行施工，确保施工安全。

同时，施工管理人员应加强对施工现场的巡查，及时发现并消除安全隐患，确保施工顺利进行。

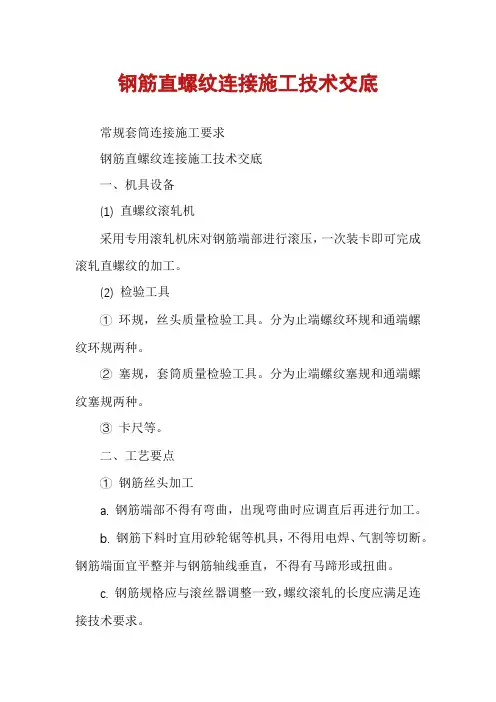

钢筋直螺纹连接施工技术交底常规套筒连接施工要求钢筋直螺纹连接施工技术交底一、机具设备(1) 直螺纹滚轧机采用专用滚轧机床对钢筋端部进行滚压，一次装卡即可完成滚轧直螺纹的加工。

(2) 检验工具① 环规，丝头质量检验工具。

分为止端螺纹环规和通端螺纹环规两种。

② 塞规，套筒质量检验工具。

分为止端螺纹塞规和通端螺纹塞规两种。

③ 卡尺等。

二、工艺要点① 钢筋丝头加工a. 钢筋端部不得有弯曲，出现弯曲时应调直后再进行加工。

b. 钢筋下料时宜用砂轮锯等机具，不得用电焊、气割等切断。

钢筋端面宜平整并与钢筋轴线垂直，不得有马蹄形或扭曲。

c. 钢筋规格应与滚丝器调整一致，螺纹滚轧的长度应满足连接技术要求。

d. 钢筋直螺纹滚轧加工时，应使用水溶性切削润滑液，不得使用油性润滑切削液，也不得在没有切削润滑液的情况下进行加工。

e. 钢筋丝头螺纹尺寸宜按GB196标准确定，中径公差应满足GB197标准中6f精度要求。

f. 钢筋丝头加工自检完毕后，应立即套上保护帽，防止损坏丝头。

② 钢筋连接a. 进行钢筋连接时，钢筋丝头规格应与套筒规格一致，且丝扣完好无损、无污物。

b. 钢筋连接时，必须采用长度不小于400mm的管钳扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧或锁母锁紧，并用油漆加以标记。

1 施工技术交底常规套筒连接施工要求c. 标准型接头连接后，套筒两端外露完整丝扣不得超过2扣，加长型丝头的外露丝扣不受限制。

三、外观及质量要求① 钢筋丝头a. 钢筋丝头的长度、中径、牙型角和有效丝扣数量等必须符合设计要求。

b. 丝头的大径低于螺纹中径的不完整丝扣的累计长度，不得超过两个螺纹周长。

c. 丝头有效螺纹中径的圆柱度不得超过0.2mm。

d. 钢筋丝头表面不得有严重的锈蚀及破损。

②连接套筒套筒的长度、直径和内螺纹等必须符合设计要求；套筒的外观不得有裂纹，内螺纹及外表面不得有严重的锈蚀及破损。

四、安全操作规程1、开车前对机床进行一次检查，将挡板挡好，调整好行程限位器，确认无误后方可操作。

审核人 交底人 接受交底人
1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

工程名称 ****工程 交底日期 2022年4月21日
施工单位 ****公司
分项工程名称
钢筋工程
交底提要
2#楼直螺纹套筒连接施工技术交底
4.2直螺纹接头钢筋加工前，应釆用无齿锯对钢筋端部进行切割（切割长度≤30mm ），以保证端头加工平整，无扭曲、无毛刺；丝头加工时 应使用水性润滑液不得使用油性润滑
液。

4.3加工完的直螺纹钢筋丝头应用专用工具进行检查，丝头尺寸应釆用专用直螺纹量
规检查，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3P 。

抽检数量10%,检验合格率不应小于95%，检查合格后按规格及使用部位分类码放，丝头用塑料帽盖好，加以保护。

直螺纹检查-环止规
直螺纹检查-环通规
套筒类型
检查项目 量具、检具名称
检查方法 直螺纹套筒
外观
目测
外观尺寸
游标卡尺或专用量具 不少于两个方向进行测量 螺纹中径 通端螺纹塞规 应与套筒工作内螺纹旋合通过 止端螺纹塞规 允许与套简工作内螺纹两端的螺纹部
分旋合，旋合量应不超过三个螺距
螺纹小径
光面卡规和游标卡尺
不少于两个方向进行测量
接头质量进行检查验收，并抽取10%的接头进行拧紧扭矩校核，合格的以红点标记。

4.5连接钢筋时，应对正轴线将钢筋拧入连接套内，然后用力矩扳手拧紧。

钢筋直螺纹连接施工技术交底直螺纹接头适用于砼工程结构中钢筋直径16～40mm间HRB335、HRB400E钢筋连接。

一、施工机具钢筋直螺纹滚丝机、砂轮切割机、量规（卡规、直螺纹塞规）、游标卡尺、管钳扳手、力矩扳手。

二、施工准备1、材料准备1)钢筋：品种、规格、外观必须符合设计要求，应有出厂材质证明、进场复试合格报告单。

2)直螺纹连接套筒:用45号优质碳素结构钢或其他经试验确认符合要求的钢材。

套筒表面应有规格标记,且有出厂合格证或材质证明报告。

套筒在运输和储存中，应防止锈蚀（不含轻微浮锈）和沾污。

2、技术准备1)钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。

2)检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

三、作业条件1、参加接头施工的操作人员已经过技术培训、考核合格，持证上岗。

2、直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。

3、螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

4、在大量加工前，应按规格先进行试配件制作，待试配件经检验合格后，方可大量加工。

四、标准型套筒直螺纹套筒的几何尺寸（mm）五、施工操作工艺1、施工工艺1)钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直→钢筋端头切平（与钢筋轴线垂直）→下料→磨光毛刺、缝边→将钢筋端头送入套丝机卡盘开口内→车出丝头→测量和检验丝头质量→合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套→编号、成捆分类、堆放备用2)施工现场钢筋安装连接程序是：钢筋就位→回收待连接钢筋上的保护帽→拧上钢筋，首尾对接拧入连接套→按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止→在接好合格的钢筋上标记→质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头→做钢筋接头的抽检记录2、钢筋丝头加工1)设备安装必须平稳，机床主轴轴心线应处于水平位置。

直螺纹套筒连接施工技术交底技术交底是一项重要的工作，它在施工过程中起着至关重要的作用。

本文将从直螺纹套筒连接施工技术交底的角度，详细介绍该技术的相关知识和操作步骤，以确保施工过程中的安全性和质量。

一、施工前的准备工作1. 确定施工地点以及连接套筒的位置和数量。

2. 检查套筒的型号和规格是否符合设计要求。

3. 准备好必要的工具和设备，如扳手、螺栓等。

二、施工过程1. 清理工作面：清理连接套筒的两侧工作面，并确保其平整。

如有需要，可采取打磨等措施，以确保连接的紧密性。

2. 安装连接套筒：根据设计要求，按照标准安装连接套筒。

首先，将套筒从两侧插入要连接的构件中，然后使用扳手旋紧到位。

在旋紧的过程中，需注意力度适中，以避免过度损坏套筒。

3. 检查并调整：连接套筒安装完毕后，需对其进行检查，确保连接的紧密度和稳定性。

如有需要，可使用扳手调整连接套筒的位置和角度，以保证其与其他构件的配合过程中不会产生松动或者变形。

4. 固定连接套筒：在确认连接套筒位置和角度无误后，可通过螺栓等固定件将套筒进行固定，以确保其长期稳定性和安全性。

三、施工后的验收工作1. 查看连接套筒是否完全连接，且无松动或漏气现象。

2. 检查连接套筒与其他构件的配合情况，确保其稳定性和密封性。

3. 通过压力测试或者其他方法，对连接套筒进行质量验收，确保其达到设计要求。

技术交底是一项具有重要意义的工作，不仅可以确保施工过程中的质量和安全，也可以提高施工人员的操作技能和意识。

在直螺纹套筒连接施工技术交底中，我们可以通过详细的讲解和演示，使施工人员掌握有关技术知识和操作要点。

这样，能够更好地保障施工工作的顺利进行，并最终实现项目的质量和效益目标。

总结起来，直螺纹套筒连接施工技术交底是一项重要的工作。

通过准备工作、施工过程和验收工作的详细介绍，可以使施工人员在实际操作中更加熟练地掌握技术要点。

希望本文对于读者理解直螺纹套筒连接施工的技术交底和操作过程有所帮助。

一、交底目的为确保直螺纹套筒连接施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，特进行安全技术交底。

二、交底内容1. 作业人员安全注意事项（1）进入施工现场必须佩戴安全帽，穿防滑鞋，不得穿拖鞋、凉鞋等。

（2）作业人员应熟悉直螺纹套筒连接操作流程，掌握相关安全知识。

（3）作业人员必须遵守施工现场的安全规定，不得酒后作业。

2. 施工现场安全措施（1）施工现场应设置安全警示标志，提醒作业人员注意安全。

（2）施工区域应设置安全通道，确保作业人员通行畅通。

（3）施工过程中，禁止无关人员进入施工现场。

3. 直螺纹套筒连接操作安全要点（1）操作前，检查直螺纹套筒、钢筋等材料是否完好，如有损坏，及时更换。

（2）操作时，确保钢筋丝头与套筒螺纹匹配，避免强行拧紧，以免损坏螺纹。

（3）操作过程中，注意观察钢筋丝头与套筒的连接情况，确保连接牢固。

（4）操作完毕后，对连接部位进行检查，确保连接质量。

4. 安全防护措施（1）施工过程中，操作人员应佩戴防护手套，防止手部受伤。

（2）操作过程中，注意保持身体平衡，防止跌倒。

（3）操作完毕后，及时清理施工现场，确保现场整洁。

（4）高空作业时，必须佩戴安全带，并采取必要的安全措施。

三、交底要求1. 施工单位应将安全技术交底内容告知所有参与直螺纹套筒连接施工的作业人员。

2. 作业人员应认真听取安全技术交底，了解操作过程中的安全注意事项。

3. 施工单位应定期对作业人员进行安全技术培训，提高作业人员的安全意识。

4. 施工过程中，作业人员应严格遵守安全技术交底内容，确保施工安全。

四、总结直螺纹套筒连接施工过程中，安全至关重要。

通过本次安全技术交底，希望全体作业人员提高安全意识，严格遵守操作规程，确保施工安全顺利进行。

交底人：________________交底日期：_______________施工单位：_______________。
