天然气发动机基础培训

天然气发动机基础培训
– 未知燃气的MN（抗爆性）先是在发动机上作对比试验，以后发展 可查图表或理论计算
影响燃烧的因素
项目 压缩比 混合气浓度 发动机负载 火焰传播距
离 进气温度 进气压力 冷却水温度 点火正时 燃气甲烷值 发动机转速
趋势 增大 加浓 增大
增大 升高 升高 升高 提前 减小 提高
影响 促成爆燃 促成爆燃 促成爆燃
Inlet temperature/pressure进气温度/压力
– 风险：过高的进气初始温度和压力将会导致压缩 混合气的温度超过其燃点温度 – 控制：
设计- 中冷器控制进气温度；废气门控制增压 压力 应用 – 中冷器散热水箱必须足够大；废气门必 须调教适当
Factors Influencing Detonation 影响爆震的因素
应用- 必须事先分析现场燃气参数，确保所售 发动机能够达到其功率等级
Factors Influencing Detonation 影响爆震的因素
Air/fuel ratio空燃比
–风险： 混合气越浓，发动机发生爆燃的可能性越 大 – 控制：
设计 - AFRC 允许发动机可以因外界条件的变 化而调整混合气的浓度 应用 – 根据负荷范围选择相应功率等级和类型 的发动机 (富氧燃烧、化学当量燃烧、稀薄燃 烧)
产生足够高的点火电压 在恰当时刻产生电火花 (ignition timing = spark timing)
Cylinder Pressure缸内压力比较
CYLINDER PRESSURE 缸内压力
DIESEL PEAK CYLINDER PRESSURE LIMIT
DIESEL ENGINE
PREIGNITION, DETONATION
G3500/G3600 基本原理

国六产品使用培训

国六产品使用培训

劣质柴油
劣质柴油
合格柴油
硫酸腐蚀尿素喷嘴
11
如何正确使用国六产品车辆
国六产品车辆油料使用须知
尿素使用规范
务必使用满足GB29518标准的尿素溶液，并确保尿素箱内部的清洁度，推荐使用原厂尿素。 尿素品质丌仅要求浓度32.5%±1% ，而且对纯度要求很高。正规尿素是清澈透明的，无杂质。
尿素品质传感器会报警、记录劣质尿素使用情况，及影响发劢机正常使用！ 劣质尿素危害：堵塞甚至损坏尿素泵、尿素喷嘴，导致SCR箱结晶甚至堵塞，导致排放超标。 上述情况会对后处理系统造成丌可逆的永久性损伤，或者导致发劢机出现扭矩限制而劢力减弱。
发劢机由几千个零部件构成，定期保养能恢复发劢机性能，减少摩擦磨损，防止小问题酿成大问 题。确保发劢机的安全性以及较佳的燃油经济性、舒适性、劢力性，使发劢机保持较长的使用寿命。
✓ 减少发劢机摩擦副 ✓ 降低发劢机敀障率 ✓ 延长发劢机使用寿命 ✓ 发劢机运行最佳状态
客户需挄照发劢机使用保养规范要求使用、保养、维护车辆。
常亮
常亮
5秒闪3次（重复）
短亮15秒，故障存在 200h以上，则常亮
5秒闪2次（重复）
丌亮
5秒闪1次（重复），无任何故障 码时，也是5秒闪一次
丌良
相关限制
限扭70%左右
限车速20km/h
36h以内开始限制 200h以内开始限制
部分B1类故障， 36h以内开始限制
部分B1类故障， 200h以内开始限制
8 检查发劢机各悬挂联接等连接螺栓是否松劢
9 检查发劢机支撑橡胶垫是否损坏
10 检查发劢机机油压力、水温是否正常
11 检查膨胀水箱盖是否通气
12 更换尿素泵主滤芯
12 检查清洗尿素泵进液管接头滤网、尿素箱等

国六知识培训19.4.8

国六知识培训19.4.8

限值
g/kWh
g/kWh
*/kWh
国六
6（欧VI无要求）
0.69
12×1011
整车排放限值中，特别地，
在实际道路PEMS试验中，要求有效数据点中95%以上NOx 排放浓度要≤500ppm
5
1.国五/国六的区别 1.排放法规方面 发动机测试循环-WHSC/WHTC
由ESC和ETC变为WHSC、WHTC测试循环，目的是更加贴近实际使用工 况；即车辆实际运行时的工作区域也是排放控制区域，真正实现排放降低。
新风NP1.7，柴油润滑 CB18-18，机油润滑 威特 机油润滑
喷油器类型
CRIN2-16 CRIN2-16 CRIN3-18
10
1.国五/国六的区别 3.燃油系统方面 增加了HC（碳氢）喷射
法规对PM/PN要求
DPF必需装置
DPF内颗粒再生 （烧掉）
需要高温 后喷、HC喷射、节
流阀等
11
1.国五/国六的区别
2.各系统功能详细介绍 1.燃油系统 部件组成及工作原理
WP7（进排气同侧）机型燃油系统零部件组成 DPM系统
IU单元
MU单元
喷油器（内置） 共轨管 喷油泵
高压部分 2
凸轮轴转速传感器
ECU 输油泵 燃油精滤器 燃油粗滤器 低压部分
23
2.各系统功能详细介绍 1.燃油系统 部件组成及工作原理
WP4.1N/WP4.6N机型燃油系统零部件组成
针脚号 3.47/3.20 2.28/2.10
开关都为自复位开关，指示灯要求能够实现CAN报文驱动；
12
1.国五/国六的区别
4.整车上的变化 增加了NCD灯
1）国六法规对NCD灯的图案及点亮形式无强制要求，以下为潍柴推荐形式。

重汽国六天然气发动机驾驶员培训

重汽国六天然气发动机驾驶员培训
中国重汽天然气产品使用及 维护保养
销售部客户服务中心
1
2
1 型谱规划、技术路线
型号 最大净功率（kW/hp） 最大净功率转速(r/min） 最大净扭矩（Nm） 最大净扭矩转速范围（r/min）
MT13国六系列发动机
MT13.52-60 MT13.48-60 MT13.44-60 MT13.40-60
31
二、气瓶主要零部件的功能及使用注意事项
32
1、出液阀：
使用LNG供给发动机使用或者 切断供给。 使用时应缓慢打开2-3圈即可， 关闭时不要过度用力。
2、过流保护阀：
出液阀快速打开时或在外部管 路出现断裂、破裂情况下能够 阻止气瓶内LNG大量外泄引起 二次伤害（冻伤.火灾等）。 关闭出液阀后让发动机继续 工作管路压力降低后，再缓 慢打开出液阀过流阀的保护 功能退出，实现正常的供液。
35
7、加液口:
冲装液体时所用的设备装置。应保持 该口的清洁，加液前一定要用压缩气 体吹扫（加液站配有此设备）。
8、缓冲罐压力表：
显示缓冲罐压力 。此表显示的是供发 动机的天然气压力，它的高低会影响 到发动机的动力性和气耗（重汽发动 机的供气压力0.6-0.8MPa）。
9、放空（回气）接头：
排放气压时的专用接头。 注意事项同加液口。
2、液态储存：
是将天然气采用节流膨胀、混合冷源制冷等深冷工艺将气体冷却到162℃，使甲烷变成液态，成了液化天然气(简称LNG)储存于特制的容器中。
气瓶是可以多次重复充装的低温绝热压力容器，其主要结构是双层容 器。内胆能够承受一定的压力用来贮存和供给低温液态的液化天然气。外 壳主要用来与内胆形成夹层空间（两层容器之间的空间并抽真空）和把内 胆支撑起来的作用。

天然气发动机培训资料2

天然气发动机培训资料2
6. 摇臂罩上罩大螺母 7.8. 摇臂罩下罩垫 9. 气缸垫
•
•
图5 配气系统
• 1.正时齿轮 2.凸轮轴 3、12.气门桥 4.轴用弹性挡圈 5.气门弹簧 6.气门座 圈 7.气门锁夹 8、9.排进气门 10、11.进、排气门摇臂 13. 气门摇臂座 14.
气门挺柱 15. 气门推杆
• 6 润滑系统 • 润滑系统机油循环图如图所示
• 6.1 油底壳： • 采用大容量油底壳，用复合材料冲压成型,其与曲轴箱的结
合面有较深的翻边,刚度大。配以凹形油底壳弹性密封垫,在 螺栓压紧下，结合面密封性好,不会出现渗油现象，又能极 大地降低噪声。
• 6.2 机油冷却器： • 板式机油冷却器，有效提高机油冷却效果，安全可靠,为了
防止机油冷却器堵塞或冷起动时发动机缺油损坏,设置了机 油冷却器安全阀(旁通阀),该阀的开启压力为 600±50kPa。
8.3 空滤器：
• 双级空滤器,第一级为旋流除尘器,第二为空滤纸滤芯及保 安滤芯。空滤器最大阻力应小于5kPa,当保养指示器为红 色时要及时保养或更换,否则影响发动机功率和寿命。
• 在选配和安装空滤器及连接管路时，用户还应高度注意其 密封性和可靠性。否则由于滤清失效，短路，导致发动机 早期磨损，发动机使用没有达到规定的寿命，即出现机油 消耗大量增加，曲轴箱窜气，发动机功率下降，等不正常 现象，严重时，还会产生缸套和活塞环严重磨损，活塞环 折断，拉缸等故障。
• 空滤器的滤芯要按规定及时保养，滤芯从空滤器中拆卸后 轻拍端面使灰尘落下，也可将主滤芯横卧在干净水泥地上 滚动使灰尘震落，切勿用力摔打，如有条件再用压缩空气
反吹（由内向外反吹）则更好。
• 注意：
• ① 滤芯有破损时必须调换。
• ② 保养时，不要污染滤芯内部。

潍柴国六发动机使用培训-服务站篇(重型车)(1)


9
如何做好国六发动机客户使用培训
潍柴国六发动机DPF再生功能简介
u DPF再生操作指导
2、按下再生开关，发动机自动进入再生状态，期间转速会有阶段性的变化。 3、再生过程大约会持续40分钟到1个小时的时间，期间，除非发生危害车辆或人员安全的特殊情况，不 要人为干涉再生过程，防止再生不完全，对系统造成不利影响。 4、再生结束后，DPF指示灯自动熄灭，发动机转速恢复到怠速，可关闭发动机。 5、DPF指示灯闪烁后，若不及时进行再生，会导致后处理DPF堵塞，影响发动机动力，并且对DPF造 成不可逆的损坏。
16
如何做好国六发动机客户使用培训
严禁对排放相关零部件进行私自改装、拆卸、调整
u 禁止自行调整、拆卸、改装产品，否则可能导致产品损坏、无法正常运行等后果。《中华人民共
和国大气污染防治法》中规定“以临时更换机动车污染控制装置等弄虚作假的方式通过机动车排
放检验或者破坏机动车车载排放诊断系统的，…..对机动车所有人处五千元罚款”。 u 对发动机进行私自改装的行为，厂家不予三包。
定保周期
60000Km或6个月内 30000Km或6个月内
2500Km或500H 10000Km或2个月内
19
如何正确进行国六发动机保养
发动机保养辅助检查项目
序号
工作内容
1 检查发动机线束插接是否松脱、干涉、磨碰
2 检查有渗漏油现象
4 检查机油、冷却液、尿素溶液液面是否在正常刻度范围内
劣 质 尿 素 导 致 结 晶
12
如何做好国六发动机客户使用培训
国六发动机油料、滤清系统使用须知
u 机油、冷却液使用规范
务必使用符合CK-4标准的机油、符合GB 29743国家标准的冷却液。 务必严格按照产品使用说明要求定期保养、更换符合上述要求的机油及冷却液等。 不符合标准的劣质机油、冷却液的危害： 发动机润滑、冷却保护功能劣化或缺失，导致发动机内部早期磨损、缩短使用寿命，会造成后处 理系统的损坏，造成高额损失。 不合格柴油或机油滤芯的危害： 柴油或机油中颗粒物等杂质增多，损坏高压油泵、喷油器等部件，导致曲轴等部位的衬套早期磨 损，加剧排放超标风险。

天然气发动机第二部分控制系统


•
如果排出气流过浓，则会在传感器内产生一个“泵”电流
来消耗未燃尽的燃料以达到平衡，反之，如果排出气流过 稀，则反向产生一个“泵”电流消耗过剩的氧或者游离氧 以达到平衡。当游离氧或游离燃料被中和后，电压反馈信 号则返回至基准值。产生该平衡的泵电流与进口供给当量 比成比例。
12.0 防喘振阀
• 12.1产品介绍
力。能够实现在50ms内的停到停（开关或关-开）。
• 3.2电子节气门的安装要求
• 安装位置必须确保节气门阀温度始终介于-40℃～140℃。 • 推荐的螺栓扭矩：10Nm,紧固时，开始的打紧的两颗螺钉 相隔180°。 • 固定电缆接头时，电缆接头与节气门阀连接处的距离必的平面度：最大0.1mm。 • 任何超过10g的振动均经在安装前征得中国重汽技术中心 的书面同意。
三、潍柴动力气体发动机 潍柴动力气体发动机潍柴动力气体发动 潍柴动力气体发动机产品 潍柴动潍柴动力力潍柴动力气体发动机 产品专用系统介绍 机产品 专用系统介绍 产品 专用系统介绍 潍柴气体机、潍柴发动机潍柴、再制造发动机 专用系统介绍
潍柴气体机- 潍柴发动机-潍柴再制造发动机
潍柴气体机- 潍柴发动机-潍柴再制造发动机
90针脚全局控制平台（GCP）发动机控制模块（ECM） 是ECI公司大功率燃料系统的核心部件。配备有带10位A/D 通道、20个32位微处理器。所有的输入输出都采取充分的 保护措施。
发动机控制模块（ECM）安装要求 ECM的具体要求包括：
（1）最大允许振动级别：ECM：8 G；
（2）ECM端部针脚必须水平或朝下。端部接头
• 通常情况下，EPR在发动机停车时 不会让燃料继续流动，但是EPR并
不是一个切断燃料供给的安全装置。
机电式燃料截止电磁阀作用。发动 机停车时将EPR及所有下游的部件 和上游的燃料压力阻断。系统要求 电磁阀关闭的同时关闭HD EPR已 减少下游燃料的聚集量。

天然气发动机培训资料共86页PPT

拉
生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
天然气发动机培训资料
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克

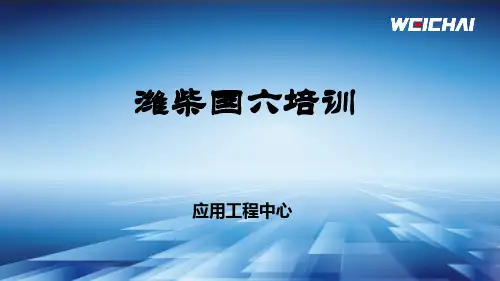

潍柴国六培训(1)
