变压器的接地保护

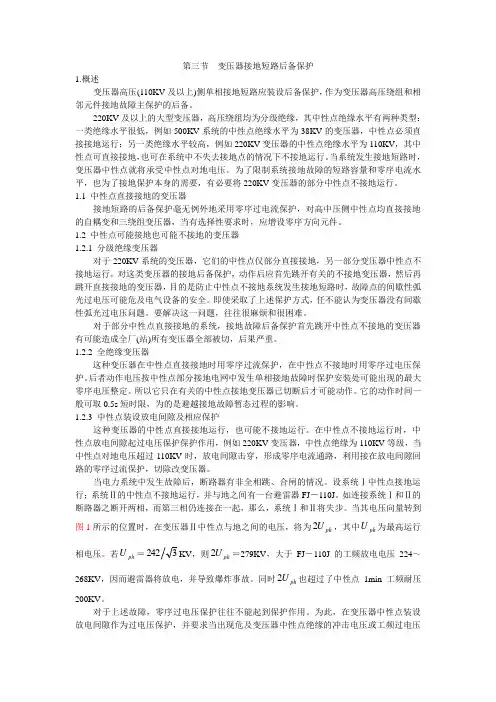

第三节 变压器接地短路后备保护1.概述变压器高压(110KV 及以上)侧单相接地短路应装设后备保护，作为变压器高压绕组和相邻元件接地故障主保护的后备。

220KV 及以上的大型变压器，高压绕组均为分级绝缘，其中性点绝缘水平有两种类型：一类绝缘水平很低，例如500KV 系统的中性点绝缘水平为38KV 的变压器，中性点必须直接接地运行；另一类绝缘水平较高，例如220KV 变压器的中性点绝缘水平为110KV ，其中性点可直接接地，也可在系统中不失去接地点的情况下不接地运行。

当系统发生接地短路时，变压器中性点就将承受中性点对地电压。

为了限制系统接地故障的短路容量和零序电流水平，也为了接地保护本身的需要，有必要将220KV 变压器的部分中性点不接地运行。

1.1 中性点直接接地的变压器接地短路的后备保护毫无例外地采用零序过电流保护，对高中压侧中性点均直接接地的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。

1.2 中性点可能接地也可能不接地的变压器1.2.1 分级绝缘变压器对于220KV 系统的变压器，它们的中性点仅部分直接接地，另一部分变压器中性点不接地运行。

对这类变压器的接地后备保护，动作后应首先跳开有关的不接地变压器，然后再跳开直接接地的变压器，目的是防止中性点不接地系统发生接地短路时，故障点的间歇性弧光过电压可能危及电气设备的安全。

即使采取了上述保护方式，任不能认为变压器没有间歇性弧光过电压问题。

要解决这一问题，往往很麻烦和很困难。

对于部分中性点直接接地的系统，接地故障后备保护首先跳开中性点不接地的变压器有可能造成全厂(站)所有变压器全部被切，后果严重。

1.2.2 全绝缘变压器这种变压器在中性点直接接地时用零序过流保护，在中性点不接地时用零序过电压保护。

后者动作电压按中性点部分接地电网中发生单相接地故障时保护安装处可能出现的最大零序电压整定。

所以它只在有关的中性点接地变压器已切断后才可能动作。

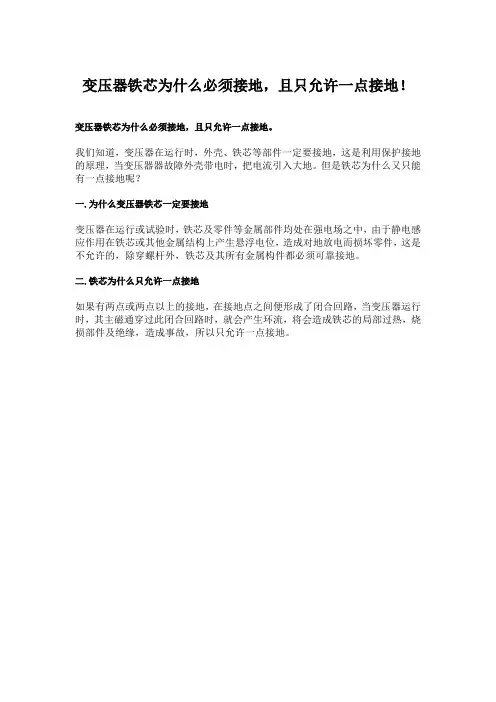

变压器铁芯为什么必须接地，且只允许一点接地！变压器铁芯为什么必须接地，且只允许一点接地。

我们知道，变压器在运行时，外壳、铁芯等部件一定要接地，这是利用保护接地的原理，当变压器器故障外壳带电时，把电流引入大地。

但是铁芯为什么又只能有一点接地呢？
一.为什么变压器铁芯一定要接地
变压器在运行或试验时，铁芯及零件等金属部件均处在强电场之中，由于静电感应作用在铁芯或其他金属结构上产生悬浮电位，造成对地放电而损坏零件，这是不允许的，除穿螺杆外，铁芯及其所有金属构件都必须可靠接地。

二.铁芯为什么只允许一点接地
如果有两点或两点以上的接地，在接地点之间便形成了闭合回路，当变压器运行时，其主磁通穿过此闭合回路时，就会产生环流，将会造成铁芯的局部过热，烧损部件及绝缘，造成事故，所以只允许一点接地。

变压器保护配置及运行规定详细讲解一、变压器保护配置变压器保护配置包括过电压保护、过流保护、接地保护、油温保护、气温保护、油位保护和防护性自动装置等。

1. 过电压保护：过电压是指电压短时间内远超额定值。

造成变压器过电压的原因主要有雷击、线路突然开断等。

变压器过电压保护采用过电压继电器，其作用是当电压超过额定值时，保护继电器自动进入工作状态。

2. 过流保护：过流是指电流超过额定值。

造成变压器过流的原因主要有电源电压过高、短路、缺相等。

变压器过流保护采用过流继电器，其作用是当电流超过额定值时，保护继电器自动进入工作状态。

3. 接地保护：接地是指变压器某一部分直接与大地相连。

造成变压器接地的原因主要有绝缘损坏、设备老化等。

变压器接地保护采用接地继电器，其作用是当变压器接地时，保护继电器自动进入工作状态。

4. 油温保护：变压器的油温过高会造成变压器的损伤和故障。

油温保护采用温度控制器，其作用是当油温超过额定温度时，控制器自动进行报警和保护。

5. 气温保护：变压器周围环境温度过高或过低会造成变压器的损伤和故障。

气温保护采用温度控制器，其作用是当环境温度超过额定温度时，控制器自动进行报警和保护。

6. 油位保护：变压器的油位过低会造成变压器的损伤和故障。

油位保护采用油位控制器，其作用是当油位过低时，控制器自动进行报警和保护。

7. 防护性自动装置：防护性自动装置包括绝缘监测装置、接地故障指示器、断路器操作装置、无功补偿装置等。

二、变压器运行规定1. 在运行前，应进行设备的检查和测试，并确保设备无故障和缺陷。

2. 在设备启动之前，应先确保变压器内部的油温、气温、油位均处于正常范围内。

3. 在变压器运行过程中，应定期进行检查和测试，以确保设备的安全和稳定运行。

4. 在变压器运行过程中，应注意对设备进行维护和保养，保持设备良好的状态。

5. 在设备检修、维护和保养期间，应关闭电源，避免人员和设备受到电击和损坏。

6. 在设备的运行过程中，应遵守有关规定，加强对设备的监督和管理，确保设备运行的安全和稳定。

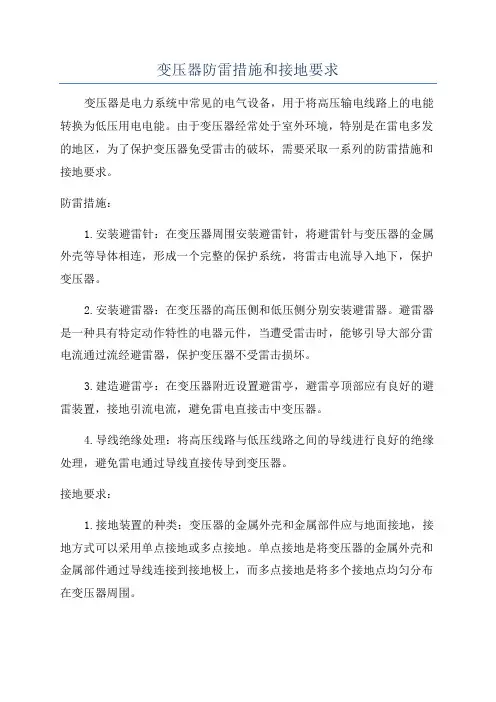

变压器防雷措施和接地要求变压器是电力系统中常见的电气设备，用于将高压输电线路上的电能转换为低压用电电能。

由于变压器经常处于室外环境，特别是在雷电多发的地区，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。

防雷措施：1.安装避雷针：在变压器周围安装避雷针，将避雷针与变压器的金属外壳等导体相连，形成一个完整的保护系统，将雷击电流导入地下，保护变压器。

2.安装避雷器：在变压器的高压侧和低压侧分别安装避雷器。

避雷器是一种具有特定动作特性的电器元件，当遭受雷击时，能够引导大部分雷电流通过流经避雷器，保护变压器不受雷击损坏。

3.建造避雷亭：在变压器附近设置避雷亭，避雷亭顶部应有良好的避雷装置，接地引流电流，避免雷电直接击中变压器。

4.导线绝缘处理：将高压线路与低压线路之间的导线进行良好的绝缘处理，避免雷电通过导线直接传导到变压器。

接地要求：1.接地装置的种类：变压器的金属外壳和金属部件应与地面接地，接地方式可以采用单点接地或多点接地。

单点接地是将变压器的金属外壳和金属部件通过导线连接到接地极上，而多点接地是将多个接地点均匀分布在变压器周围。

2.地网的设置：变压器接地装置通常需要与地下的大面积金属结构相连接，形成一个地网。

地网需要有足够的面积和导电能力，能够有效地分散雷电流，降低接地电阻。

3.地网的材料选择：地网通常使用铜排或镀锌钢带等优良导电材料制成。

对于要求较高的场所，可以使用无氧铜材料，以提高接地的导电性能。

4.接地系统的检测和维护：定期对变压器的接地系统进行检测和维护，确保接地系统的导电性能良好和可靠，以及及时处理故障。

同时，还应对接地系统进行标识，以便在需要时进行维修和排查故障。

总之，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。

通过建立良好的防雷装置和接地系统，可以有效地减少雷电对变压器造成的潜在威胁，确保电力系统的安全运行。

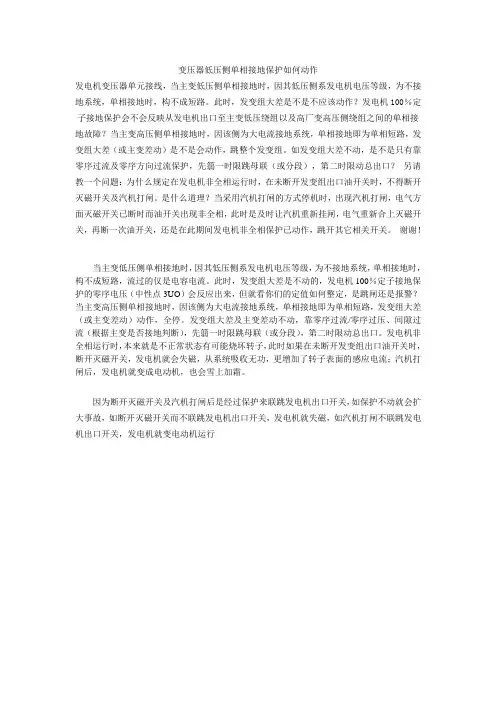

变压器低压侧单相接地保护如何动作发电机变压器单元接线，当主变低压侧单相接地时，因其低压侧系发电机电压等级，为不接地系统，单相接地时，构不成短路。

此时，发变组大差是不是不应该动作？发电机100％定子接地保护会不会反映从发电机出口至主变低压绕组以及高厂变高压侧绕组之间的单相接地故障？当主变高压侧单相接地时，因该侧为大电流接地系统，单相接地即为单相短路，发变组大差（或主变差动）是不是会动作，跳整个发变组。

如发变组大差不动，是不是只有靠零序过流及零序方向过流保护，先篛一时限跳母联（或分段），第二时限动总出口？另请教一个问题：为什么规定在发电机非全相运行时，在未断开发变组出口油开关时，不得断开灭磁开关及汽机打闸。

是什么道理？当采用汽机打闸的方式停机时，出现汽机打闸，电气方面灭磁开关已断时而油开关出现非全相，此时是及时让汽机重新挂闸，电气重新合上灭磁开关，再断一次油开关，还是在此期间发电机非全相保护已动作，跳开其它相关开关。

谢谢！当主变低压侧单相接地时，因其低压侧系发电机电压等级，为不接地系统，单相接地时，构不成短路，流过的仅是电容电流。

此时，发变组大差是不动的，发电机100％定子接地保护的零序电压（中性点3UO）会反应出来，但就看你们的定值如何整定，是跳闸还是报警？当主变高压侧单相接地时，因该侧为大电流接地系统，单相接地即为单相短路，发变组大差（或主变差动）动作，全停。

发变组大差及主变差动不动，靠零序过流/零序过压、间隙过流（根据主变是否接地判断），先篛一时限跳母联（或分段），第二时限动总出口。

发电机非全相运行时，本来就是不正常状态有可能烧坏转子，此时如果在未断开发变组出口油开关时，断开灭磁开关，发电机就会失磁，从系统吸收无功，更增加了转子表面的感应电流；汽机打闸后，发电机就变成电动机，也会雪上加霜。

因为断开灭磁开关及汽机打闸后是经过保护来联跳发电机出口开关，如保护不动就会扩大事故，如断开灭磁开关而不联跳发电机出口开关，发电机就失磁，如汽机打闸不联跳发电机出口开关，发电机就变电动机运行。

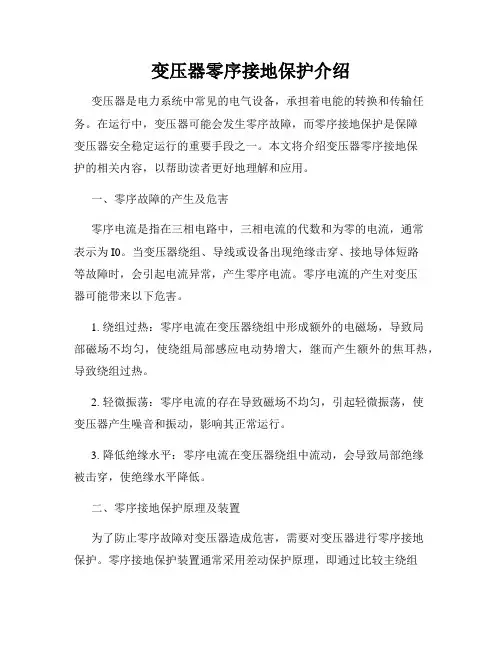

变压器零序接地保护介绍变压器是电力系统中常见的电气设备，承担着电能的转换和传输任务。

在运行中，变压器可能会发生零序故障，而零序接地保护是保障变压器安全稳定运行的重要手段之一。

本文将介绍变压器零序接地保护的相关内容，以帮助读者更好地理解和应用。

一、零序故障的产生及危害零序电流是指在三相电路中，三相电流的代数和为零的电流，通常表示为I0。

当变压器绕组、导线或设备出现绝缘击穿、接地导体短路等故障时，会引起电流异常，产生零序电流。

零序电流的产生对变压器可能带来以下危害。

1. 绕组过热：零序电流在变压器绕组中形成额外的电磁场，导致局部磁场不均匀，使绕组局部感应电动势增大，继而产生额外的焦耳热，导致绕组过热。

2. 轻微振荡：零序电流的存在导致磁场不均匀，引起轻微振荡，使变压器产生噪音和振动，影响其正常运行。

3. 降低绝缘水平：零序电流在变压器绕组中流动，会导致局部绝缘被击穿，使绝缘水平降低。

二、零序接地保护原理及装置为了防止零序故障对变压器造成危害，需要对变压器进行零序接地保护。

零序接地保护装置通常采用差动保护原理，即通过比较主绕组和零序绕组电流的差值来判断是否存在零序故障。

常用的零序接地保护装置包括过电流保护装置和微分保护装置。

1. 过电流保护装置过电流保护装置采用电流互感器和继电器等组成，通过监测主绕组和零序绕组的电流变化来实现对零序故障的保护。

当零序电流超过设定值时，过电流保护装置会发出信号，切断故障回路，保护变压器安全运行。

2. 微分保护装置微分保护装置通过比较主绕组和零序绕组电流的差值来判断是否存在故障。

当差流超过设定值时，微分保护装置会发出信号，切断故障回路，提供对变压器的保护。

三、零序接地保护的应用零序接地保护广泛应用于变电站、发电厂等电力系统中，以确保变压器和电力设备的安全运行。

以下是几点在实际应用中需要注意的问题。

1. 接地电阻的选择：零序接地保护需要设置适当的接地电阻，以确保故障电流能够及时通过接地电阻流动，切断故障回路。

变压器保护配置
变压器保护配置主要包括过流保护、差动保护、接地保护、过流保护及欠压保护等多重保护，以下为各个保护的配置要点。

1. 过流保护
过流保护是针对变压器发生短路事故的保护。

在发生短路事故时，电流会迅速增加，如果快速切断故障电流，可以避免损坏变压器。

过流保护包括基本过流保护和高比过流保护两种，基本过流保护一般采用时间定值方式，而高比过流保护则主要采用电流比率定值方式。

2. 差动保护
差动保护是针对变压器内部绕组之间短路的保护。

在变压器两侧各装置一个差动保护装置，当两侧电流不平衡时，将发生差动电流，差动保护可及时断开保护范围内的变压器。

差动保护主要采用数码式差动保护装置，具备检测灵敏度高、速度快、可靠性好等特点。

3. 接地保护
变压器接地保护主要是为了防止变压器一侧或两侧出现接地故障而产生的电流损伤，可避免因电压振荡或变压器内部故障造成的第一次或第二次单相接地故障。

接地保护一般采用零序电流保护，若零序电流达到设定值，保护零序导线及相关设备将立即切断故障电路，时限较短，保护性能更高。

4. 过流保护及欠压保护
过电流保护和欠压保护是保证变压器正常运行的关键保护。

过电流保护用于检测变压器运行时电流的异常变化，及时发现故障电路并作出限制保护，防止变压器过热或烧毁。

欠压保护用于检测变压器的电压是否低于设定值，如果是，则及时切断电源，保护变压器。

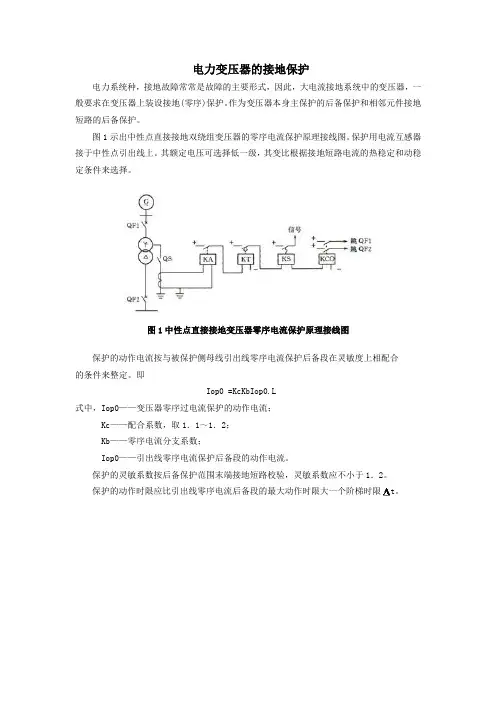

电力变压器的接地保护
电力系统种，接地故障常常是故障的主要形式，因此，大电流接地系统中的变压器，一般要求在变压器上装设接地(零序)保护。

作为变压器本身主保护的后备保护和相邻元件接地短路的后备保护。

图1示出中性点直接接地双绕组变压器的零序电流保护原理接线图。

保护用电流互感器接于中性点引出线上。

其额定电压可选择低一级，其变比根据接地短路电流的热稳定和动稳定条件来选择。

图1中性点直接接地变压器零序电流保护原理接线图
保护的动作电流按与被保护侧母线引出线零序电流保护后备段在灵敏度上相配合
的条件来整定。

即
Iop0 =KcKbIop0.L
式中，Iop0——变压器零序过电流保护的动作电流；
Kc——配合系数，取1．1～1．2；
Kb——零序电流分支系数；
Iop0——引出线零序电流保护后备段的动作电流。

保护的灵敏系数按后备保护范围末端接地短路校验，灵敏系数应不小于1．2。

保护的动作时限应比引出线零序电流后备段的最大动作时限大一个阶梯时限t。

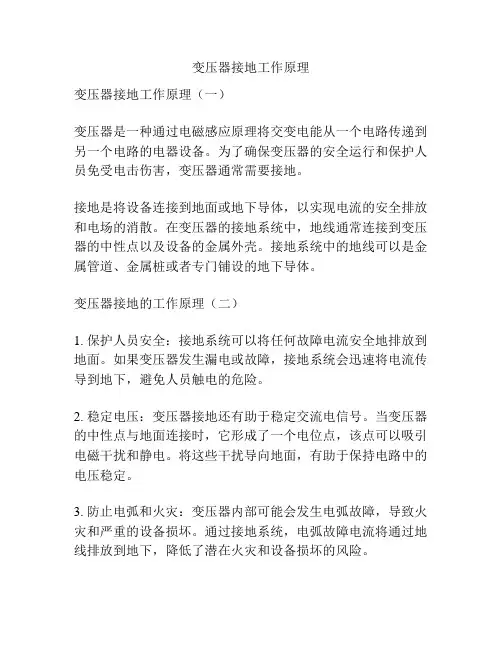

变压器接地工作原理
变压器接地工作原理（一）
变压器是一种通过电磁感应原理将交变电能从一个电路传递到另一个电路的电器设备。

为了确保变压器的安全运行和保护人员免受电击伤害，变压器通常需要接地。

接地是将设备连接到地面或地下导体，以实现电流的安全排放和电场的消散。

在变压器的接地系统中，地线通常连接到变压器的中性点以及设备的金属外壳。

接地系统中的地线可以是金属管道、金属桩或者专门铺设的地下导体。

变压器接地的工作原理（二）
1. 保护人员安全：接地系统可以将任何故障电流安全地排放到地面。

如果变压器发生漏电或故障，接地系统会迅速将电流传导到地下，避免人员触电的危险。

2. 稳定电压：变压器接地还有助于稳定交流电信号。

当变压器的中性点与地面连接时，它形成了一个电位点，该点可以吸引电磁干扰和静电。

将这些干扰导向地面，有助于保持电路中的电压稳定。

3. 防止电弧和火灾：变压器内部可能会发生电弧故障，导致火灾和严重的设备损坏。

通过接地系统，电弧故障电流将通过地线排放到地下，降低了潜在火灾和设备损坏的风险。

需要注意的是，正确的变压器接地应符合相关的电气安全标准和规范。

接地系统要有良好的电阻连接以确保电流能够有效排放到地下。

此外，接地系统需要定期检测和维护，以确保其正常工作和电气安全。

变压器接地保护的工作原理变压器接地保护是一种保护变压器设备和人身安全的重要保护装置，其工作原理主要是通过检测变压器的接地故障，及时切断故障回路，保护设备和人员的安全。

变压器接地保护的主要工作原理如下：首先，变压器的接地保护系统主要由差动保护、绕组对地保护和变压器壳体对地保护三种保护元件组成。

差动保护是变压器内部故障保护的主要手段，通过检测变压器的输入输出电流的差值来判断变压器是否发生接地故障。

当变压器的输入输出电流差值超过设定值时，差动保护系统即判定变压器发生接地故障，并发送信号触发保护动作。

其次，绕组对地保护主要是针对变压器绕组与地之间的故障保护。

绕组对地保护通常采用测量变压器绕组对地电流的方式进行保护。

绕组对地保护元件通过测量变压器绕组与地之间的电流大小和相角来判断是否发生绕组对地故障，当变压器绕组对地电流超过一定设定值或相角超过一定设定范围时，绕组对地保护系统即判定变压器绕组发生接地故障，并触发保护动作。

最后，变压器壳体对地保护主要是在变压器壳体与地之间存在雷电流或其他地故障电流时进行保护。

变压器壳体对地保护主要通过测量变压器壳体与地之间的电流来判断是否发生壳体对地故障。

当变压器壳体对地电流超过一定设定值时，壳体对地保护系统即判定变压器壳体发生接地故障，并触发保护动作。

总结起来，变压器接地保护主要通过差动保护、绕组对地保护和变压器壳体对地保护等三种保护元件的联动工作来实现。

当变压器内部或外部发生接地故障时，保护元件会根据故障电流或电流相角的变化来判断故障的位置和性质，从而及时切断故障回路，保护设备和人员的安全。

变压器接地保护的工作原理还包括了保护动作信号的传输和保护装置的控制执行。

一般来说，保护动作信号是通过电缆或光电传输方式传达到远方继电器装置，继电器装置接收到保护动作信号后，控制相应的开关装置实施故障切除，切断故障回路。

同时，保护器还需要具备一定的自动重合闸功能，以保证在故障解除后，能够恢复供电，并快速排除故障。

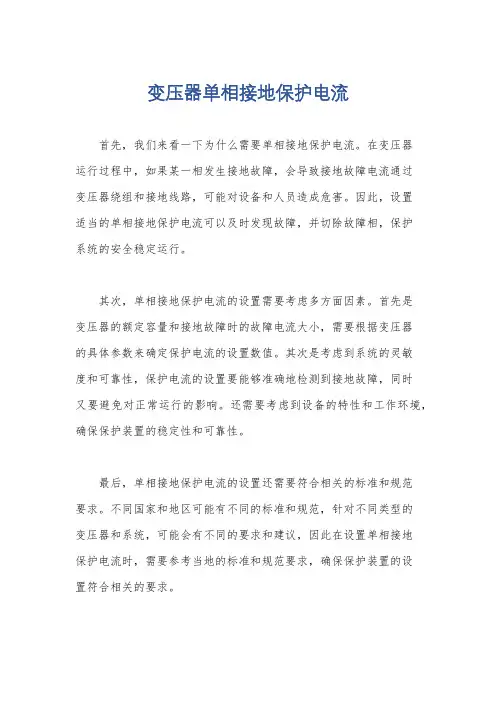

变压器单相接地保护电流
首先，我们来看一下为什么需要单相接地保护电流。

在变压器
运行过程中，如果某一相发生接地故障，会导致接地故障电流通过
变压器绕组和接地线路，可能对设备和人员造成危害。

因此，设置
适当的单相接地保护电流可以及时发现故障，并切除故障相，保护
系统的安全稳定运行。

其次，单相接地保护电流的设置需要考虑多方面因素。

首先是
变压器的额定容量和接地故障时的故障电流大小，需要根据变压器
的具体参数来确定保护电流的设置数值。

其次是考虑到系统的灵敏
度和可靠性，保护电流的设置要能够准确地检测到接地故障，同时
又要避免对正常运行的影响。

还需要考虑到设备的特性和工作环境，确保保护装置的稳定性和可靠性。

最后，单相接地保护电流的设置还需要符合相关的标准和规范
要求。

不同国家和地区可能有不同的标准和规范，针对不同类型的
变压器和系统，可能会有不同的要求和建议，因此在设置单相接地
保护电流时，需要参考当地的标准和规范要求，确保保护装置的设
置符合相关的要求。

综上所述，变压器单相接地保护电流是针对变压器单相接地故障而设置的保护装置参数，其设置需要考虑变压器参数、系统要求和相关标准规范，以确保系统的安全稳定运行。

变压器接地是怎么接的原理变压器的接地是为了保证人身安全和设备的正常运行。

1. 变压器接地的原理变压器接地的主要原理是为了防止漏电和电气设备的故障，保护人们的安全。

当变压器的金属外壳和中性线与地接触时，如果有电流泄漏，接地线会迅速导流，使电流通过接地，从而有效地防止触电事故发生，保护人身安全。

2. 变压器接地的方式变压器接地的方式一般有两种：接入中性点接地和不接入中性点接地。

- 接入中性点接地：当变压器的中性点接入地时，形成“星形接法”。

这种接法使得变压器的绕组电压与地之间有一个较高的绝缘阻抗，可以减小漏电流的流过，并能够使电流快速导入地，确保人身安全。

- 不接入中性点接地：当变压器的中性点不接入地时，形成“三角形接法”。

这种接法适用于电力传输和配电系统中，可以减少零序电流的流动，提高系统的可靠性。

3. 变压器接地的步骤变压器接地需要按照以下步骤进行：- 第一步是准备工作，包括检查变压器的工作状态和绝缘情况，确保安全可靠；- 第二步是选择接地方式，根据具体情况选择接入中性点接地或不接入中性点接地；- 第三步是连接接地线，将接地线连接到变压器的金属外壳和中性点上；- 第四步是进行接地测试，使用专用的测试仪器对接地系统进行测试，确保接地电阻符合要求；- 第五步是进行接地标识，将接地线与变压器的接地点做好标识，以便维护和检修时的识别。

4. 变压器接地的意义变压器接地的意义主要包括以下几个方面：- 保护人身安全：当变压器发生漏电时，接地能够迅速导流，避免触电事故发生，保护人的生命安全；- 保护设备：接地能够防止电器设备因漏电而受损，延长设备的使用寿命；- 提高系统可靠性：接地能够减小系统中的故障电流，提高系统的可靠性和稳定性；- 降低电磁辐射：接地能够降低电磁辐射的强度，减少对周围环境和人的影响。

总之，变压器接地是为了保护人们的生命安全和电气设备的正常运行而设计的。

通过选择适当的接地方式，并且按照正确的步骤进行接地，可以有效地预防漏电和故障，确保人身安全和系统的可靠性。

变压器接地保护的工作原理
变压器接地保护是一种用于保护变压器和输电线路中的人身安全和设备完整性的保护措施。

其工作原理如下：
1. 自动接地装置：变压器接地保护通常通过自动接地装置实现。

自动接地装置是一种感应式装置，其通过检测变压器的中性点电压是否为零来确定是否发生接地故障。

2. 电流检测：自动接地装置通过检测变压器中性点电流来实现接地故障的检测。

当变压器中性点发生接地故障时，接地电流将通过接地装置，装置则会触发保护装置进行保护动作。

3. 动作逻辑：当自动接地装置检测到变压器中性点电流超过预设的阈值时，保护装置会接收到信号，并发出命令/信号，使
得变压器的高压侧和低压侧断路器跳闸，切断故障电流的路径。

这样可以有效地阻止电流通过变压器中性点流向地。

4. 故障指示：当保护装置发生动作时，通常还会有指示灯或声音警报等方式来提醒维护人员发生了接地故障。

总结来说，变压器接地保护通过检测变压器中性点电流，一旦检测到异常的接地电流，会触发保护装置进行断开变压器高低压侧电源的动作，以防止接地故障对设备和人员造成伤害。

变压器中的接地是什么原理
变压器中的接地是为了保护设备和人员安全的一种措施。

接地的原理主要涉及电压的分配、电流的传导和故障保护等方面。

首先，在变压器中，电源输入端和输出端之间存在电压差。

当变压器没有接地时，这种电压差会导致杂散电磁场的产生，进而引起电磁干扰，对设备和人体造成危害。

而变压器接地后，电势差会分布到接地点，从而减小了电磁辐射的幅度，保护了设备和人员的安全。

其次，变压器的接地有助于电流的传导。

在正常工作状态下，电流从输入端流入变压器，在输出端流出，形成了一个闭合的电流回路。

当有电力故障发生或设备出现绝缘故障时，电流会通过接地系统降低电压，将故障电流导向地下，从而防止电流引发火灾或对设备和人员造成电击等危险。

此外，变压器接地还能实现故障保护。

当变压器中发生短路故障时，电流通过接地系统通向地下，从而形成一个低阻抗回路，使故障电流得到迅速地耗散，达到过流保护的目的。

同时，接地系统中的接地线还能承受一部分电流，起到熔断器的作用，保护变压器和线路不受过流损坏。

总结起来，变压器中的接地原理主要包括电压分配、电流传导和故障保护。

接地能够降低电磁辐射幅度，保护设备和人员的安全；通过电流回路的形成，将故障
电流导向地下，避免电流引发火灾和电击等危险；同时，接地系统中的接地线还起到熔断器的作用，保护变压器和线路不受过流损坏。

因此，在变压器中进行接地是为了确保电气系统的正常运行和人员的安全，是一种必要的措施。

变压器防雷接地做法变压器是电力系统中非常重要的设备之一。

为了保护变压器免受雷击的影响，合适的防雷接地措施是必需的。

下面介绍几种常用的变压器防雷接地做法。

1. 接地系统设计：首先，应根据变压器的额定容量和电压等级，合理设计变压器的接地系统。

该系统通常包括接地电极、接地导线和接地网等。

接地电极应埋设在不易受损的深土层或湿地中，以确保良好的接地效果。

2. 接地电极选择：选择合适的接地电极对于变压器的防雷设计至关重要。

在选取接地电极时，应考虑地面的电阻率、土壤湿度以及附近地质条件。

常见的接地电极包括接地棒、接地网和接地网孔等，具体选择取决于实际情况。

3. 接地导线布置：接地导线应合理布置，以确保短而直接的连接路径。

导线应选择具有良好导电性能和耐腐蚀性的材料，例如铜或铜包铝导线。

导线的截面积应根据变压器的额定容量和电流而定，并应满足相关电气标准要求。

4. 防雷装置安装：为了进一步保护变压器免受雷击的伤害，可以考虑安装防雷装置，例如避雷针或避雷网。

这些装置能够吸收和耗散雷电能量，降低雷电对变压器的冲击。

安装位置应根据变压器的尺寸和布置进行合理选择。

5. 定期检测和维护：变压器防雷接地设施的定期检测和维护是确保其长期有效性的关键。

定期测量和记录接地电阻，及时发现并处理接地设施的故障或损坏。

此外，确保接地线路畅通，及时清除可能影响接地效果的障碍物。

总之，变压器防雷接地是电力系统中重要的安全措施之一。

通过合理设计接地系统、选择适当的接地电极、布置良好的接地导线、安装防雷装置，并定期进行检测和维护，可以有效地减少变压器受雷击的风险，保障电力系统的安全运行。

变压器保护整定中的接地保护配置要点变压器作为电力系统中重要的电气设备之一，承担着电能的传输和转换任务。

为了保障变压器的安全运行，一个完善的保护系统是必不可少的。

而在变压器保护整定中，接地保护的配置是至关重要的一环。

本文将从接地保护配置的要点入手，探讨变压器保护整定中的相关问题。

一、接地保护的作用及原理简介接地保护是保护变压器和人身安全的关键措施之一。

其主要作用是在变压器的接地故障时，快速切断故障区域与地之间的电流，以避免电气设备受到进一步损坏，以及人员受到电击伤害。

其原理是通过测量故障电流的大小，一旦发现接地故障，及时触发保护动作切除故障部分，从而保护变压器和其他电气设备的安全运行。

二、接地保护配置的主要要点1. 接地保护的选择在变压器保护整定中，接地保护的选择应当根据具体情况进行。

常用的接地保护方式有过流保护、零序电流保护和差动保护等。

根据变压器的额定容量、性质以及运行环境等因素，选择合适的接地保护方式，以确保变压器的安全稳定运行。

2. 接地电阻的确定接地电阻是接地保护中至关重要的参数。

合理地确定接地电阻的大小，可以提高接地故障的检测精度和保护动作的准确性。

根据变压器的额定容量和运行环境，进行电阻计算和检测，确保接地电阻的合理配置。

3. 接地保护的整定接地保护的整定是保证系统可靠运行的关键环节。

在整定过程中，需要考虑变压器额定容量、运行状态和所选用的接地保护方式等因素。

合理地设置接地保护的整定值，能够提高系统的可靠性和稳定性。

4. 接地故障的处理一旦接地故障发生，及时处理是保证系统安全的关键。

当接地故障发生时，保护系统应能够迅速切除故障部分，并及时进行检修。

同时，还需要对故障原因进行分析和诊断，以避免类似故障再次发生。

三、变压器保护整定中的其他考虑因素除了接地保护的配置要点外，变压器保护整定还需要考虑其他因素。

例如，过电压保护、短路保护、过载保护等，这些保护措施的配置和整定也是十分重要的，能够综合提高变压器的保护水平。

变压器在海上风力发电场中的接地保护与设计优化随着清洁能源的发展和应用，海上风力发电场越来越受到关注和重视。

在海上风力发电场中，变压器是重要的电力传输和分配设备之一。

为了确保其正常运行和安全性能，合理的接地保护与设计优化是必不可少的。

首先，接地保护是海上风力发电场中保证变压器安全运行的重要环节。

在变压器的接地保护中，需要考虑变压器的中性点接地和设备外壳接地两个方面。

中性点接地是保护变压器正常工作的关键因素之一。

在海上风力发电场中，由于风力发电机组的大规模并联运行，导致海缆容易受到雷击和地闪的影响，进而对变压器的中性点产生干扰。

为了保护变压器免受这些干扰的影响，需要采取合适的中性点接地措施。

其中一种常用的方法是采用低阻抗中性点接地系统，通过合适的接地电阻和中性点绕组设计，减小雷电冲击对变压器中性点的影响。

设备外壳接地是保护变压器安全运行的另一个重要方面。

海上风力发电场环境复杂，加之海水腐蚀性强，外部环境和条件对变压器的保护提出了更高的要求。

因此，在设计优化中，需要选择耐腐蚀性好的材料，合理布置接地电极，并加强防护措施，以保障变压器外壳的接地效果。

其次，设计优化在海上风力发电场中的变压器接地中起着至关重要的作用。

在设计优化过程中，需要考虑以下几个方面：首先，应充分了解海上风力发电场的特殊工况和环境要求。

风力发电场处于海上，面对的是更加恶劣的环境，如高湿度、高盐度、强风等，这些特殊因素对变压器的运行和接地保护提出了更高的要求。

因此，在设计优化过程中，需要选择适应这些特殊环境的材料、设备和工艺。

其次，需要进行仿真模拟和计算分析。

通过计算机仿真和模拟，可以预测变压器在各种工况下的电磁场特性、介电性能和接地效果。

这样可以及时发现并解决潜在的问题，并针对性地进行设计优化。

此外，应合理布置变压器的中性点绕组和接地电极。

中性点绕组是连接变压器中性电流和地的重要部分，其结构和设计要充分考虑电流负荷、电压等因素，以确保变压器的中性点接地效果良好。

变压器保护整定中的接地电阻保护策略变压器是电力系统中的重要设备，负责将高电压变换成低电压，供给用户使用。

在变压器的运行过程中，为了确保其安全可靠地工作，需要进行有效的保护措施。

其中，接地电阻保护策略在变压器保护整定中起到了重要的作用。

一、接地电阻的作用与意义接地电阻是指将变压器的中性点与地之间设置的一个阻抗，在变压器运行时，起到了以下几个作用与意义：1. 安全方面：当变压器出现短路故障时，通过接地电阻可以形成回路，使故障电流得以释放，避免了电流在变压器内部大面积聚集，减少了事故发生的可能性。

2. 均压方面：接地电阻能够提高电流分布的均匀度，降低偶极电压与地之间的差值，避免了对地绝缘的破坏。

3. 接地故障检测：通过监测接地电阻的变化，可以提前判断变压器的接地状态，及时处理可能存在的故障，降低停电时间与损失。

二、接地电阻保护策略在变压器的保护整定中，接地电阻的保护策略是必不可少的。

下面介绍几种常用的接地电阻保护策略：1. 低于设定阻值保护：通过将设定的接地电阻阻值与实际测量到的电阻值进行比较，一旦接地电阻低于设定阻值，就会触发保护动作，给予变压器合适的措施。

2. 变化率保护：接地电阻的变化率保护是指通过监测变压器接地电阻的变化速率，一旦超出设定阈值，则会启动接地电阻保护装置，及时寻找可能存在的问题。

3. 多层保护：为了增加接地电阻的保护可靠性，可以采用多层保护策略，即通过设置多个接地电阻保护装置，在不同的位置进行监测与保护。

4. 备份保护：在电力系统中，保护装置可能出现故障或失效的情况，为了增加整个保护系统的可靠性，可以设置备份保护，一旦接地电阻保护失效，备份保护能够及时发挥作用。

三、接地电阻保护策略的调整与优化为了确保接地电阻保护策略的有效性，需要不断对其进行调整与优化。

在调整与优化过程中，需要考虑以下几个因素：1. 变压器的额定功率与额定电流；2. 电力系统的可靠性要求；3. 接地电阻保护装置的性能与可靠性；4. 变压器的运行环境与工况。
