轻型动力触探仪操作规程

轻型动力触探试验方法轻型动力触探试验方法是一种常用于土壤和岩石工程勘察中的试验方法，它能够获取土壤和岩石的物理力学性质，为工程设计提供重要的依据。

本文将介绍轻型动力触探试验的基本原理、设备和操作步骤，以及试验结果的分析与应用。

一、轻型动力触探试验原理轻型动力触探试验是利用重锤的自由下落，通过测量重锤下落过程中的动力响应，来推断土壤和岩石的物理力学性质。

试验原理基于质量、速度和力学原理，根据重锤的下落速度和反弹速度来计算土壤和岩石的击实度、抗压强度、抗剪强度等力学参数。

二、轻型动力触探试验设备轻型动力触探试验主要设备包括重锤、测力计、击打器和钻杆等。

重锤一般采用质量较大的钢制锤头，测力计用于测量重锤的下落和反弹力，击打器用于使重锤落下，钻杆用于将重锤送入试验层。

三、轻型动力触探试验操作步骤1. 在试验区域选择试验点，清理试验点上方的杂物和碎石。

2. 将钻杆插入试验点，直至达到所需深度。

3. 安装测力计，并进行校准，确保准确测量重锤的动力响应。

4. 将重锤安装在击打器上，调整重锤的下落高度和击打次数。

5. 用击打器使重锤自由下落，记录下落和反弹的动力响应数据。

6. 重复以上步骤，进行多次试验，以获得可靠的试验结果。

四、轻型动力触探试验结果分析与应用轻型动力触探试验结果的分析与应用需要综合考虑多个因素，如重锤下落速度、反弹速度、试验层深度等。

通过对试验数据的处理和分析，可以得到土壤和岩石的击实度、抗压强度、抗剪强度等重要参数，为工程设计提供参考依据。

1. 击实度分析：根据重锤下落速度和反弹速度的变化规律，可以推断土壤的密实程度。

当下落速度较大、反弹速度较小时，说明土壤较松散；反之，说明土壤较密实。

2. 抗压强度分析：根据重锤下落和反弹的动力响应数据，可以计算土壤的抗压强度。

抗压强度是土壤承受垂直载荷的能力，对于土壤工程设计非常重要。

3. 抗剪强度分析：通过轻型动力触探试验，可以间接推断土壤的抗剪强度。

动力触探试验作业指导书以下是为大家整理的动力触探试验作业指导书的相关范文，本文关键词为动力,触探,试验,作业,指导书,动力,触探,试验,目的,适用，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教育文库中查看更多范文。

动力触探试验一、目的和适用范围1.1本试验是利用一定的落锤能量，将与触探杆相连的探头打入土中。

根据打入的难易程度（表示为贯入度或贯入阻力）来判断土的工程性质的一种原位测试方法。

一般用于确定各类土的容许承载力；还可用于查明土层在水平和垂直方向上的均匀程度；确定桩基承载力的位置和预估单桩承载力。

1.2本试验根据锤击能量分为轻型、重型和超重型3种。

轻型动力触探仪以每贯入0.30m的锤击数，以n10表示；重型和超重型动力触探仪以每贯入0.10m所需的锤击数，分别以n63.5和n120表示。

也可用动贯入阻力作为触探指标。

二、仪器设备2.1仪器设备2.1.1动力触探仪：由落锤、探头和触探杆（包括锤座和导向杆）组成，其规格如下表所列。

动力触探设备规格表 3.1.1设备类型轻型重型超重型质量m(kg)10±0.263.5±0.5120±1落锤落距h（m）0.50±0.020.76±0.02100±0.02直径（mm）4074742探头截面积（cm）12.64343圆锥角（0）606060直径（mm）2542，5050±63触探杆每米质量（kg）﹤8﹤12锥座质量（kg）10～152.1.2重型和超重型动力触探设备须备有自动落锤装置。

2.1.3重型和超重型动力触探探头直径的最大允许磨损尺寸为2mm；探头尖端的最大磨损尺寸为5mm。

2.1.4触探杆应符合gb/T15406-94标准的8.2和8.3的规定。

触探杆的接头应与触探杆具有相同的直径。

每个接头的容许最大偏心为0.2mm。

重型和超重型动力触探的锤座直径应小于100mm，并不大于锤底面直径的一半。

轻型动力触探方案随着科技的发展和社会的进步，土地开发和建筑工程的需求日益增加。

在这些项目中，土壤勘探是至关重要的一项工作，它能够提供土地质量和地下情况的详细信息，为工程设计和施工提供依据。

本文将介绍一种轻型动力触探方案，以满足土壤勘探的需求，并提供一种整洁美观、简便高效的方式来进行触探工作。

1. 方案背景轻型动力触探方案是一种结合了机械与电子技术的现代化勘探方法。

传统的触探方法通常需要大型机械设备和重型仪器，而轻型动力触探方案采用了小型电动机和精密探测仪器，能够更加方便快捷地进行土壤勘探工作。

2. 设备介绍轻型动力触探方案所需的设备主要包括：轻型动力触探车、动力头、土壤钻杆和探测仪器。

轻型动力触探车由小型电动机驱动，具有便携性和机动性，适用于不同地形和复杂环境。

动力头是触探的核心部件，通过电机带动钻杆进行钻探。

土壤钻杆可以根据需要选择不同长度，以适应不同深度的勘探任务。

探测仪器则用于记录土壤层位情况和检测地下水位等相关数据。

3. 操作流程轻型动力触探方案的操作流程如下：（1）选择合适的勘探点位：根据工程需求和勘探计划，选择合适的触探点位，确保勘探结果的代表性和准确性。

（2）准备设备：对轻型动力触探车、动力头、土壤钻杆和探测仪器进行准备和检查，并确保设备处于正常工作状态。

（3）安装和调试：将动力头和土壤钻杆安装到轻型动力触探车上，并进行必要的调试和校准，以确保各部件协调工作。

（4）开始触探工作：根据勘探点位的要求，使用动力头带动土壤钻杆进行钻探，逐层记录土壤层位情况，并使用探测仪器检测相关数据。

（5）采样和分析：根据需要，在触探过程中采集土样进行实验室分析，以获取更详细的土壤信息和工程参数。

（6）总结和报告：根据触探结果，编制触探报告，总结土壤性质和地下情况，并提出建议和施工方案。

4. 优势与应用轻型动力触探方案相比传统触探方法具有以下优势：（1）高效便捷：采用小型电动机驱动，操作简便，快速高效，适用于各种地形和复杂环境下的勘探工作。

轻型触探仪参数轻型触探仪是如何工作的轻型触探仪参数：▲锤重：10kg+10g 。

▲落高：500mm 。

▲zui大贯入深度：6000mm 。

▲贯入锤锤度：60度。

▲贯入锤角zui大直径：40mm。

▲轻型：10KG。

相关产品路面弯沉仪轻型触探仪其它说明：▲不适合土深度的确定荷兰式轻型动力触探试验成果表示方法为：贯入深度为h时所对应的锤击数N20（击次/20cm）大于或等于上表中所要求的不适合土锤击次数标按时，则此时的贯入深度h即为不适合土深度。

▲荷兰式轻型动力触探仪操作的基本要求承包人在不适合土地基施工前必需进行开沟排水，红线范围内按横向间距小于10m、沟底宽0.3m、深0.6m的标准开挖网格排水沟，红线两边的纵向排水沟应加深。

水田地段触探试验须在开沟排水后至少连续3个晴天后进行。

▲不适合土的判别方法（1）不适合土的判别统一接受荷兰式轻型动力触探仪以贯入20cm的锤击数小于上表所要求的锤击数进行确定。

（2）当接受此法有争议时，应取样进行含水量和孔隙比试验，当试验结果同时符合天然含水量大于或等于液限和天然孔隙比大于或等于1.0时，则判别为不适合土。

轻型触探仪注意事项：使用时，使穿心锤自由下落，落高为50厘米，每打人土层30厘米的锤击数即为N100、轻型触探仪操作规程：▲先用快捷钻钻至试验土层标高。

▲灌入前，触探架应安装平稳，保持触探孔垂直。

▲灌入时，使穿心锤自由下落。

落距为76cm，适时记录贯入深度，一阵击的贯入量及相应的锤击数（一般5击为一阵击），并计算每贯入10cm的实测锤击数N。

▲当触探杆长度大于2m时，锤击数应按相应的规范校正。

轻型触探仪工作原理：是利用确定的落锤能量，将确定尺寸的圆锥形探头打人土中的难易程度（贯入度）来判定土的性质的一种原位测试方法。

结构构成：紧要由尖锥头，触探杆，穿心锤三部分构成，锤重10公斤。

基本规定：▲填筑路堤地基承载力要求f0分析：当路堤高2.0m时，按道路路床稳定性压实度强度要求考虑。

***
*** 轻型动力触探仪操作规程
1、先用轻便钻具钻至试验土层标高以上30cm处，然后对所需进行
试验的土层连续进行触探；
2、试验时，穿心锤落距为50cm±2cm，使其自由下落，锤自由地贯
入将锤和杆垂直地打入土中，记录每打入土层中30cm时的锤击数（最初30cm时的锤击数不记）；
3、若需描述土层情况时，可将触探杆拔出，取下探头，换贯入器进
行取样；
4、如遇密实坚硬土层，当贯入30cm锤击数超过100击或贯入15cm
超过50击时，即可停止试验。

如需对下卧土层进行试验时，可
用钻具穿透坚实土层再进行贯入；
5、试验结束，清理仪器；
6、填写仪器使用记录。

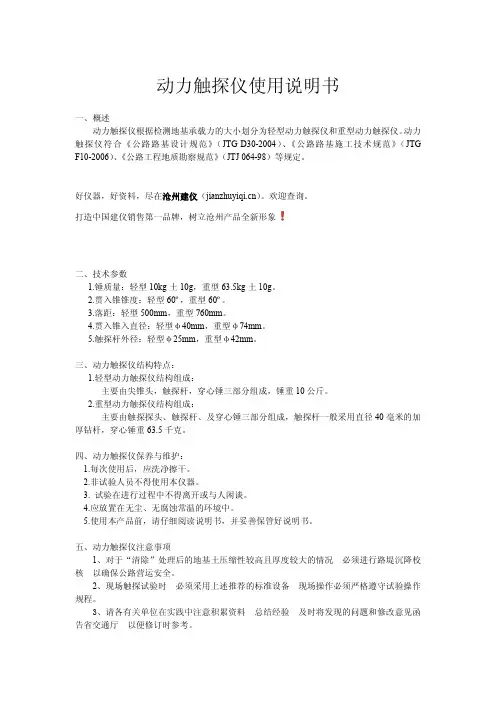

动力触探仪使用说明书一、概述动力触探仪根据检测地基承载力的大小划分为轻型动力触探仪和重型动力触探仪。

动力触探仪符合《公路路基设计规范》（JTG D30-2004）、《公路路基施工技术规范》（JTG F10-2006）、《公路工程地质勘察规范》（JTJ064-98）等规定。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、技术参数1.锤质量：轻型10kg土10g，重型63.5kg土10g。

2.贯入锥锥度：轻型60º，重型60º。

3.落距：轻型500mm，重型760mm。

4.贯入锥入直径：轻型φ40mm，重型φ74mm。

5.触探杆外径：轻型φ25mm，重型φ42mm。

三、动力触探仪结构特点：1.轻型动力触探仪结构组成：主要由尖锥头，触探杆，穿心锤三部分组成，锤重10公斤。

2.重型动力触探仪结构组成：主要由触探探头、触探杆、及穿心锤三部分组成，触探杆一般采用直径40毫米的加厚钻杆，穿心锤重63.5千克。

四、动力触探仪保养与维护：1.每次使用后，应洗净擦干。

2.非试验人员不得使用本仪器。

3.试验在进行过程中不得离开或与人闲谈。

4.应放置在无尘、无腐蚀常温的环境中。

5.使用本产品前，请仔细阅读说明书，并妥善保管好说明书。

五、动力触探仪注意事项1、对于“清除”处理后的地基土压缩性较高且厚度较大的情况必须进行路堤沉降校核以确保公路营运安全。

2、现场触探试验时必须采用上述推荐的标准设备现场操作必须严格遵守试验操作规程。

3、请各有关单位在实践中注意积累资料总结经验及时将发现的问题和修改意见函告省交通厅以便修订时参考。

附录：校验方法校验用仪器1.案称：称量10kg，感量5g，磅称：称量100kg，感量50g。

2.钢尺：量称600mm，精度1mm。

3.卡尺：量程200mm，精度0.05mm。

动力触探仪校验方法1.锤质量：用称量为10kg（或100kg），感量为5g（或50g）的案称（或磅称）连续称锤三次，以三次称量的平均值作为测量值，其值为标准值的土10g，此时锤质量合格，准用，否则应予调整或更换，直至合格。

轻型触探仪使用说明书一、适用范围：轻型触探仪适用于不适宜土埋深在3m以内拟作清除处理措施的判定依据和设计基础。

轻型触探仪采用标准贯入仪，在施工过程中采用荷兰式轻型动力触探仪与标准轻型动力触探仪作为基本的试验工具。

荷兰式轻型动力触探仪不适宜土的判别及其范围和深度的调查，标准轻型动力触探仪一般作为不适宜土清除后的地基承载力验算。

好仪器，好资料，尽在沧州建仪（）。

欢迎到网站查询可编辑版本。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、工作原理轻型触探仪是利用一定的锤击动能，对地基土作出工程地质评价，一般作为设计勘察过程中的地基承载力参数采集手段；为规范公路工程建设中路基不适宜地基土（包括淤泥、淤泥质土、过湿土等）的清除行为，依据《公路路基设计规范》（JTG D30-2004）、《公路路基施工技术规范》（JTG F10-2006）、《公路工程地质勘察规范》（JTJ064-98）等规定，结合实际，特制定本暂行规定。

三、技术参数1.锤重:10kg+10g2.落高:500mm3.最大贯入深度:6000mm4.贯入锤锤度:60度5.贯入锤角最大直径:40mm四、结构组成：主要由尖锥头，触探杆，穿心锤三部分组成，锤重10公斤。

五、操作规程1、先用轻便钻钻至试验土层标高。

2、灌入前，触探架应安装平稳，保持触探孔垂直。

3、灌入时，使穿心锤自由下落。

落距为76cm，及时记录贯入深度，一阵击的贯入量及相应的锤击数（一般5击为一阵击），并计算每贯入10cm的实测锤击数N。

4、当触探杆长度大于2m时，锤击数应按相应的规范校正。

六、注意事项使用时，使穿心锤自由下落，落高为50厘米，每打人土层30厘米的锤击数即为N100.七、轻型触探仪检测方法（1）首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。

（2）将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。

轻型触探仪操作规程1、填筑路堤地基承载力要求见表一、表二、表三：一级公路、高速公路填筑路堤地基承载力要求表表一路堤高度（m) 0～2 2~6 6~8 8~12 12~16 ≥16地基承载力要求f 0 (kPa）≥130≥125≥130≥145≥155≥170标准轻型动力触探击数N30(击）≥18≥17≥18≥20≥21≥23标准贯入试验击数N(击）≥5≥4≥5≥5≥6≥6荷兰轻型动力触探击数N20 （击) ≥10≥9≥10≥11≥12≥14二级公路填筑路堤地基承载力要求表表二路堤高度（m）0～2 2～6 6～8 8~12 12~16 ≥16地基承载力要求f 0 (kPa）≥125≥120≥125≥130≥145≥160标准轻型动力触探击数N30(击）≥17≥16≥17≥19≥20≥22标准贯入试验击数N(击) ≥4≥4≥4≥5≥6≥6荷兰轻型动力触探击数N20 (击) ≥9≥8≥9≥10≥11≥13三级及以下等级公路填筑路堤地基承载力要求表表三路堤高度(m）0~2 2～6 6~8 8～12 12～16 ≥16地基承载力要求f 0 (kPa）≥120≥115≥120≥125≥135≥155标准轻型动力触探击数N30(击）≥16≥15≥16≥18≥19≥21标准贯入试验击数N（击）≥4≥3≥4≥5≥6≥6荷兰轻型动力触探击数N20 （击) ≥8≥7≥8≥9≥10≥12轻型触探仪注:荷兰式轻型动力触探击数在只有1根导杆的情况下必须满足上表的最小锤击数要求，当有2根导杆时最小锤击数应在上表的锤击数基础上再加上1击数，当有3根导杆时最小锤击数应在上表的锤击数基础上再加上2击数。

2、路堤填土高度为原地面以上的填土高度。

3、表一、二、三所列荷兰式轻型动力触探锤击数为各高度路堤对地基土满足承载力要求的下限锤击数。

当实测锤击数小于该下限值时应作清除处理。

4、表一、二、三列锤击数均为实测锤击数,适用贯入试验深度不超过3m。

动力触探试验一、目的和适用范围1.1本试验是利用一定的落锤能量，将与触探杆相连的探头打入土中。

根据打入的难易程度（表示为贯入度或贯入阻力）来判断土的工程性质的一种原位测试方法。

一般用于确定各类土的容许承载力；还可用于查明土层在水平和垂直方向上的均匀程度；确定桩基承载力的位置和预估单桩承载力。

1.2本试验根据锤击能量分为轻型、重型和超重型3种。

轻型动力触探仪以每贯入0.30m的锤击数，以N10表示；重型和超重型动力触探仪以每贯入0.10m所需的锤击数，分别以N63.5和N120表示。

也可用动贯入阻力作为触探指标。

二、仪器设备2.1仪器设备2.1.1动力触探仪：由落锤、探头和触探杆（包括锤座和导向杆）组成，其规格如下表所列。

2.1.3重型和超重型动力触探探头直径的最大允许磨损尺寸为2mm；探头尖端的最大磨损尺寸为5mm。

2.1.4触探杆应符合GB/T15406-94标准的8.2和8.3的规定。

触探杆的接头应与触探杆具有相同的直径。

每个接头的容许最大偏心为0.2mm。

重型和超重型动力触探的锤座直径应小于100mm，并不大于锤底面直径的一半。

锤座、导向杆与触探杆的轴中心必须成一直线。

锤座和导杆的总质量不应超过30kg。

2.2仪器设备的检定和校准2.2.1落锤的质量：应按产品生产厂规定的方法进行校准。

其结果应符合表3.1.1的规定。

2.2.2探头尺寸：用分度值为0.01mm的卡尺进行检定。

2.2.3探杆接头偏心度应与探杆连接后在车床上校验。

三、操作步骤3.1轻型动力触探3.1.1先用轻便钻具钻至试验土层标高以上0.3m处，然后对所需试验土层连续进行触探。

3.1.2试验时，穿心锤落距为0.50±0.02m，使其自由下落。

记录每打入土层中0.30m时所需的锤击数（最初0.30m可以不记）。

3.1.3若需描述土层情况时，可将触探杆拔出，取下探头，换贯入器进行取样。

3.1.4如遇密实坚硬土层，当贯入0.3m所需锤击数超过100击或贯入0.15m超过50击时，即可停止试验。

动力触探试验检测实施细则1、试验目的和适用范围动力触探是利用一定的锤击能量，将一定规格的探头和探杆打（贯）入土中，根据贯入的难易程度即土的阻抗大小判别土层变化，进行力学分析，评价土的工程性质。

通常以贯入土中的一定距离所需锤击数来表征土的阻抗，以此与土的物理力学性质建立经验关系，用于工程实践。

动力触探可分为轻型、重型和特重型。

轻型动力触探可确定一般粘性土地基承载力；重型和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力，测定圆砾土、卵石土的变形模量。

动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。

2、动力触探所用主要设备1)动力触探设备类型和规格应符合表1的规定。

2)动力触探设备主要参数应符合下列要求：(1)轻型动力触探探头外型尺寸应符合图1规定。

材料应采用45号碳素钢或采用优于45号碳素钢的钢材。

表面淬火后硬度HRC=45～50。

(2)重型：特重型动力触探设备应符合以下要求：①探头：外型尺寸应符合图2规定，材质应符合2-2款要求。

动力触探试验检测实施细则颁布日期：XXXX年XX月XX日实施日期：XXXX年XX月XX日第X页共X页图1轻型动力触探探头外形尺寸图2重型、特重型动力触探探头外形尺寸②探杆：每米质量不宜大于7.5kg。

探杆接头外径应与探杆外径相同。

探杆和接头材料应采用耐疲劳高强度的钢材。

③锤座直径应小于锤径1/2，并大于100mm；导杆长度应满足重锤落距的要求，锤座和导杆总质量为20～25kg。

④重锤应采用圆柱形，高径比1～2。

重锤中心的通孔直径应比导杆外径大3～4mm。

3、试验要点1)动力触探作业前必须对机具设备进行检查，确认正常后，方可启动。

部件磨损及变形超过下列规定者，应予更换或修理。

(1)探头允许磨损量：直径磨损不得大于2mm，锥尖高度磨损不得大于5mm；(2)每节探杆非直线偏差不得大于0.6％；(3)所有部件连接处丝扣应完好，连接紧固。

2)动力触探机具安装必须稳固，在作业过程中支架不得偏移；动力触探时，应始终保持重锤沿导杆垂直下落，锤击频率应控制在15～30击/min ；动力触探的锤座距孔口高度不宜超过1.5cm ，探杆应保持竖直。

轻型动力触探(N10)
测试步骤
轻型动力触探（N10）测试步骤
1、清除测试点至测试面。

2、安装仪器。

3、测试：一人扶住测试杆顶端，一人抬起重锤至顶端，使锤沿杆垂直下落。

频率15~30击/分钟。

4、锤击过程中①贯入15厘米时，锤击次数超过45击，停止试验。

②贯入30厘米时，锤击次数超过90击，停止试验。

此时承载力已大于220MP。

5、若没有出现4的情况，贯入30厘米（测试杆下端第一个刻度线），停止试验，并记录锤击次数N10。

6、按下表用内插法根据N10求出承载力（MP）。

N10（击/30厘
米）
15 20 25 30
σ0 值100 140 180 220
例如N10=28，则有
28-25
X-180 = 30-28 220-X
求出X，即为承载力σ0。

也可以用简单算法：σ0=N10×8－20。

注意：若N10>30击，则取σ0>220即可，不用求值。

..
,. 轻型动力触探仪测定地基承载力检测细则
一、目的与适用范围
适用于贯入深度小于4m的粘性土，粘性土的组成为素填土和粉土。

二、编制依据
TB 10018-2003《铁路工程地质原位测试规程》，轻型触探仪使用说明书。

三、主要仪器设备
轻型触探仪：包括手柄、导杆、穿心锤、击垫、贯入锥。

锤重量为10kg±10g。

贯入锥：锥度60º，最大直径40mm。

四、方法与步骤
1、准备工作
（1）根据设计标高对所需测试地基进行处理，对所测地基进行布点，画出现场测试位置示意图。

（2）组装轻型触探仪，要求链接紧固，保证不会松动。

2、测试步骤
（1）将轻型触探仪放置在测点位置。

一人手扶仪器手柄，使探杆保持竖直，一人提起穿心锤至导向杆顶端，然后松开，使之呈自由落体下落，穿心锤落距为
500±20mm，锤击频率应控制在15-30次/min。

（2）记录每贯入30cm记录锤击次数。

（3）当贯入30cm的击数超过90击或贯入15cm时超过45击，即停止测试。

五、结果整理
1、每完成一次触探测试后，在现场及时核对记录的锤击数及深度是否有错。

2、根据每贯入30cm的锤击数计算地基承载力：
Y=8X-20
式中：Y—地基承载力（KPa）。

X—锤击次数。
