触探仪的一般使用方法和计算

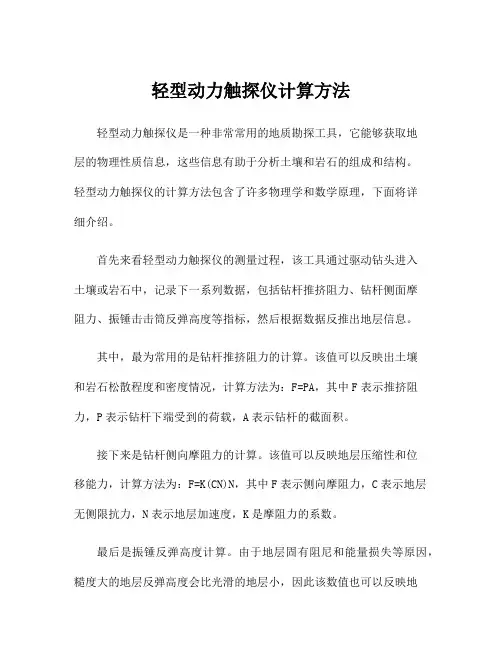

轻型动力触探仪计算方法
轻型动力触探仪是一种非常常用的地质勘探工具，它能够获取地
层的物理性质信息，这些信息有助于分析土壤和岩石的组成和结构。

轻型动力触探仪的计算方法包含了许多物理学和数学原理，下面将详
细介绍。

首先来看轻型动力触探仪的测量过程，该工具通过驱动钻头进入
土壤或岩石中，记录下一系列数据，包括钻杆推挤阻力、钻杆侧面摩
阻力、振锤击击筒反弹高度等指标，然后根据数据反推出地层信息。

其中，最为常用的是钻杆推挤阻力的计算。

该值可以反映出土壤
和岩石松散程度和密度情况，计算方法为：F=PA，其中F表示推挤阻力，P表示钻杆下端受到的荷载，A表示钻杆的截面积。

接下来是钻杆侧向摩阻力的计算。

该值可以反映地层压缩性和位
移能力，计算方法为：F=K(CN)N，其中F表示侧向摩阻力，C表示地层无侧限抗力，N表示地层加速度，K是摩阻力的系数。

最后是振锤反弹高度计算。

由于地层固有阻尼和能量损失等原因，糙度大的地层反弹高度会比光滑的地层小，因此该数值也可以反映地
层的实际情况。

计算方法为：H=(h-H_0)Q/Wh，其中h表示振锤下降高度，H_0表示钻杆在开始振动时的位置高度，Q表示贯入阻力，W表示振锤质量。

以上三个指标是轻型动力触探仪常用的计算指标，它们可以帮助解析地层的物理性质信息。

此外，轻型动力触探仪还可以结合其他地质勘探工具一起使用，例如地磁仪、雷达等工具的组合，从而进一步提高勘探效果和准确度。

总之，轻型动力触探仪的计算方法需要涉及许多物理学和数学原理，如力学、动力学等，只有对这些原理有深刻理解和掌握，才能在实际工程中准确高效地采集和分析地层信息。

动力触探仪检测地基承载力试验方法动力触探仪（Dynamic Cone Penetrometer，简称DCP）是一种常用于检测地基承载力的试验方法。

它可以通过测量地层抗力的变化来评估地基的承载力，通常被广泛应用于土层稳定性评价、路面设计、基础工程等领域。

本文将介绍动力触探仪的检测方法、试验过程以及相关注意事项。

试验前的准备工作包括选择合适的触探点位、准备动力触探仪设备、清理触探点位等，以确保试验的准确性和可靠性。

具体操作步骤如下：1.选择触探点位：根据工程需求，选择合适的触探点位，并确认触探深度。

通常情况下，触探点位应该处于地基中心线上，并远离地基边缘、地下管线或其他障碍物，以保证试验的准确性。

2.准备设备：检查动力触探仪设备，确保其工作正常，并校准触探仪的零点。

3.清理触探点位：用清水冲洗触探点位，清理表面积聚的杂质和浮土，确保触探点位周围的土层干净。

4.开始试验：将动力触探仪的锤头安装在触探杆上，然后将触探杆插入土层中，直到底部。

在插入过程中，应保持杆与地面垂直，并避免偏斜。

5. 进行触探仪测量：使用手持示数器记录下锤头在一定深度穿入土层所用的击数。

一般来说，每隔20-30cm记录一次击数，并逐渐增加锤头的下落高度，以便更准确地评估土层的承载力。

6.试验结束：当到达所需试验深度或触探杆不能进一步插入土层时，试验即结束。

记录下每个深度的击数，并制作检测曲线以便后期的分析与评估。

在进行动力触探仪试验时，还需要注意以下几点：1.触探点位应避免选择有较大坡度或明显变形的土层表面，以免影响试验的准确性。

2.土层质量的检测应根据实地情况进行，以保证检测结果的可靠性。

3.进行试验时应做好现场的保护措施，如设置警示标志或隔离设施，以确保试验人员的安全。

4.在试验过程中，触探杆的下落速度应均匀稳定，避免剧烈震动或抖动，以保证数据的准确性。

总之，动力触探仪是一种快速、简便且可靠的地基承载力试验方法。

通过正确使用和操作动力触探仪，可以有效评估地基的承载力，为工程设计和施工提供重要的参考依据。

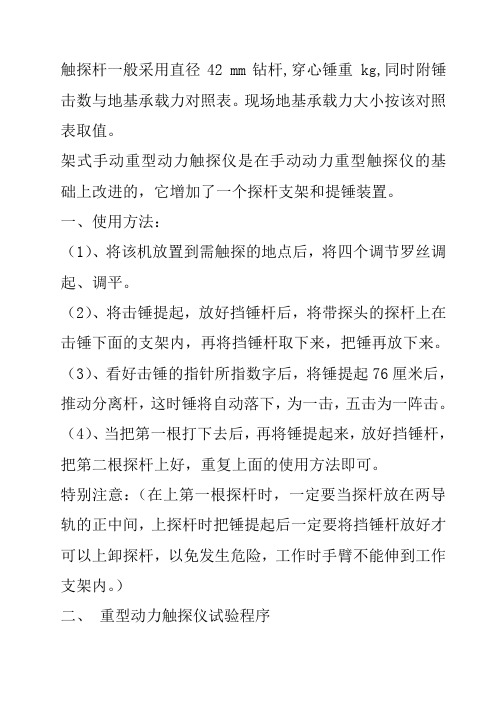

触探杆一般采用直径42 mm钻杆,穿心锤重 kg,同时附锤击数与地基承载力对照表。

现场地基承载力大小按该对照表取值。

架式手动重型动力触探仪是在手动动力重型触探仪的基础上改进的，它增加了一个探杆支架和提锤装置。

一、使用方法：（1）、将该机放置到需触探的地点后，将四个调节罗丝调起、调平。

（2）、将击锤提起，放好挡锤杆后，将带探头的探杆上在击锤下面的支架内，再将挡锤杆取下来，把锤再放下来。

（3）、看好击锤的指针所指数字后，将锤提起76厘米后，推动分离杆，这时锤将自动落下，为一击，五击为一阵击。

（4）、当把第一根打下去后，再将锤提起来，放好挡锤杆，把第二根探杆上好，重复上面的使用方法即可。

特别注意：（在上第一根探杆时，一定要当探杆放在两导轨的正中间，上探杆时把锤提起后一定要将挡锤杆放好才可以上卸探杆，以免发生危险，工作时手臂不能伸到工作支架内。

）二、重型动力触探仪试验程序(1)贯入前,触探架安放平稳,保持触探孔垂直。

(2)贯入时,使穿心锤自由下落距为76 cm,并及时记录贯入深度并记录每贯入10 cm的实测击数N。

(3)当触探杆长度L>2 m时锤击数按下式进行校正:=d·N(1)式中:为重型动力触探仪试验锤击数;d为触探杆长度校正系数,按表1确定。

对地下水位以下的中粗砾砂和圆砾、卵石锤击数按下式进行修正。

=′+ (2)式中:N′为触探杆长度校正后锤击数。

(4)指标的应用:根据重型动力触探锤击数按表2确定容许承载力。

通过以上测试方法对京建线A、B标先后进行了大量的检测,只有极少数点达到设计承载力。

4 数据分析在承载板检测地基承载力的实验点附近,我们采用重型动力触探仪对地基承载力进行了检测,通过对数据分析,得到每进尺10 cm与锤击数的关系图1 每进尺10 cm与锤击数的关系，根据承载板法测试的中粗砂地基承载力,并与重型触探仪实际测试结果进行比较,按锤击16次进尺60 cm时,地基承载力为 MPa,此时每10 cm进尺需锤击4~6次,公式为:[δ]=ξ×(6次/10 cm) (3)δ=ξ×(N次/10 cm) (4)式中:[δ]为实际地基承载力 MPa;ξ为比例系数,与中粗砂的含水量、细度模数等有关;δ为实测地基承载力;N为每进尺10 cm的锤击数。

触探仪的一般使用方法和计算张宗明2012-9-1于奉节我们在施工过程中经常看到施工图中，对于一般桥梁的未入岩扩大基础的基底和涵洞基底做地基承载力要求。

要想满足这个要求大部分采用，轻型触探仪、重型触探仪及超重型触探仪三类。

一般最常见的和使用最筒单的是轻型触探仪。

重型也有使用的，因土质不同最好选用不同的仪器。

一、轻型触探仪适用于：轻型触探仪一般适用于砂土、粉砂土及粘性土地基检测， (一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入 30cm 的锤击次数，代用公式为 R=(0.8×N-2)×9.8(R-为待测定的地基承载力 Kpa ，N-轻型触探锤击数) 就可以计算出地基承载力，计算筒单。

也有的用一个更筒单的公式R=8×N-20，这个公式只是做初步估计用，一般计算表中不用，还有如果加长探杆可用下式计算：加一节时 R=（8×N-20）×0.85；加两节时R=（8×N-20）×0.742。

必须要强调的是以30厘米的贯入深度，所用的锤击数。

二、重型触探仪适用于：重型触探仪适用于各类土，（不包含强风化岩及各类岩层）也是目前施工现场应用较为广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为 R=35.96N+23.8(R-待测定地基承载力 Kpa ， N-重型触探锤击数)。

三、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg 的、标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，（如北侧主干道项目中强夯后的原地表试验，）它不仅可用于砂土的测试，也可用于粘性土的测试。

重型动力触探仪的计算
重型动力触探仪是一种用于土壤和岩石勘探的重要工具，其计算方法包括以下几个方面：
1. 接触阻力计算：通过测量探针在土壤或岩石中钻进的深度和所受到的垂直载荷，可以计算出接触阻力。

具体计算公式为：接触阻力=垂直载荷/钻进深度。

2. 摩阻力计算：摩阻力是探针在钻进过程中因土壤或岩石摩擦而产生的力量，可用以下公式进行计算：摩阻力=摩阻系数 x 接触面积 x 垂直载荷。

3. 冲击力计算：重型动力触探仪在钻进过程中会不断发生冲击，冲击力可以通过以下公式计算：冲击力=质量 x 加速度。

4. 钻进阻力计算：钻进阻力是指探针在运动过程中所受到的阻力，可以通过以下公式计算：钻进阻力=接触阻力+摩阻力+其它阻力。

以上是重型动力触探仪计算方法的主要内容，通过这些计算，可以对土壤和岩石的物理性质进行评估和分析，为工程建设提供有力支持。

- 1 -。

触探仪使用方法一、概述触探仪是一种用来检测地下物质分布情况的仪器。

它能够通过电磁波或声波等方式，对地下的结构和介质进行探测和分析，以获取地下的信息。

触探仪广泛应用于地质勘探、环境监测、工程检测等领域。

本文将详细介绍触探仪的使用方法。

二、准备工作1. 确保触探仪的电源充足，如使用电池，应检查电池电量是否充足。

2. 检查触探仪的探头，确保其完整无损。

3. 熟悉触探仪的功能和操作界面，查阅触探仪的使用说明书，了解各个按钮和指示灯的功能。

三、使用步骤1. 设置参数在使用触探仪之前，首先需要根据实际情况设置相关参数。

根据需要选择合适的工作频率、扫描深度等参数，并设置仪器的探测模式。

2. 标定仪器在开始探测之前，需要对触探仪进行标定。

标定是为了确保仪器的准确性和可靠性。

一般来说，需要在无介质的情况下进行空白标定，然后在已知介质的情况下进行标定。

3. 放置触探仪将触探仪按照要求放置在地面上或其他需要探测的表面上。

根据需要，可以选择不同的放置方式，如手持、固定支架等。

4. 启动触探仪按下触探仪的启动按钮，开始进行探测。

触探仪会发送电磁波或声波信号，并接收地下介质反射回来的信号。

通过分析接收到的信号，可以得到地下的结构和介质信息。

5. 数据采集和分析触探仪会将采集到的数据以图像或数据表格的形式显示出来。

根据需要，可以对数据进行实时分析和处理。

比较常见的分析方法包括频谱分析、波形分析等。

6. 结果解读根据采集到的数据和分析结果，对地下的结构和介质进行解读。

根据需要，可以编制报告或绘制剖面图来展示探测结果。

7. 收拾仪器在使用完触探仪后，应将其关机，并进行必要的清理和维护工作。

对于可拆卸的部件，应进行拆卸和清洗，确保仪器的性能和寿命。

四、注意事项1. 使用触探仪时应注意安全，避免触电、短路等危险情况的发生。

2. 在进行探测时，应选择合适的天气和环境条件。

如遇雷雨等恶劣天气，应暂停使用触探仪。

3. 在使用触探仪时，应避免与其他电子设备或磁场干扰，以免影响探测结果的准确性。

静力触探仪操作规程静力触探仪常见问题解决方法静力触探仪操作规程：▲依据地质勘探的布点要求，选取好位置，先在触探试验点两旁的地上拧两个地锚，拧前用铁锹在锚地点挖一个V型坑，坑深25—30cm,然后将地锚竖在V 型槽内以缓慢的速度拧下，拧锚时用地锚压铁套在地锚杆上，将两根加力杆分别插在地锚压铁两边，两人或多人以推磨状地锚缓慢旋转拧下，两根地锚相距约0.8m，然后将地面铲平，铺上两块木垫板。

▲与底架槽钢，用4 个M8 螺钉连接好后，安置在垫木板上，使两根已下好的锚位于支架两边，两根槽钢的中部，再将地锚压铁套在锚杆上，使底架槽钢与压铁相互连接，插好地锚销钉，将 4 个蝴蝶螺丝钉旋在地锚压铁的螺孔中，矩形旋入使其顶紧底架槽钢，施压时注意贯入支架必需与地面垂直，若不垂直可将一边螺钉连续旋入以达到垂直的目的，如贯入支架与地面倾斜，螺钉压紧已无法调整，可以松开螺钉，抽动一边垫板（高的一端）使垫板下土向两边推去削减其高度，以保证支架垂直地面。

▲把带有一端电缆线的探头与已穿好探杆的电缆线相连接，用涤纶绝缘胶带纸缠封插头处，以防进水受潮和加添插座的抗拉力。

将*根探杆连接，连接时一手握着探头，一手握着每节探杆，探头不动，转动探杆，使其连接。

切勿转动探头，以免电缆线断裂。

▲将带有探头已穿好的电缆的探杆，放在触探机一侧，取出带有探头的*节探杆，将*节探杆从上面板上对峙下面板的圆孔中穿过，使探头干在下面板的圆孔中，对好中心，将第二节探杆和*探杆连接。

▲将经过触探测力仪放在探杆旁边，电缆线的另一端与静力触探测量仪接好。

仪表的接线盒调整，见静力触探测量仪使用说明书。

仪表调整时需将探头垂直空避开阳光直射，将U 型卡块卡在探杆街头上，将山形压板放在U 型卡块的下面，使其两边槽卡主链条，重击卡主探杆，转动摇把使山形压板卡住的两根链条上的加长销由下向上运动，直至加长销带动山形板及探杆抬起，悬空垂直地面，读取初读数。

▲仪表调整完毕准备工作就绪，就开始工作。

轻型触探仪计算公式
轻型触探仪是一种用于测量地下土层参数的仪器。

它主要用于土力学、工程地质、环境地质等领域的勘探与调查工作。

轻型触探仪通过插入地下
的柔性探头，测量土层的阻力和面阻力大小，从而得到土层的力学特性参数。

下面我们将介绍轻型触探仪的计算公式。

1.土的摩擦角
φ = tan^(-1)(R/FS)
其中，φ为土的摩擦角，R为插入阻力，FS为面阻力。

2.土的内摩擦角
ψ = tan^(-1)(Qu/((qu-p)A))
其中，ψ为土的内摩擦角，Qu为击入阻力，qu为扣减孔压力，p为
孔压力，A为探头的毛皮震荡面积。

3.岩土界面摩擦力
在插入土层的过程中，轻型触探仪还可以测量岩土界面的摩擦力。

岩
土界面摩擦力可以通过以下公式计算：
F=R-FS
其中，F为岩土界面摩擦力，R为插入阻力，FS为面阻力。

4.土层的抗剪强度
τ=τu+p
其中，τ为土层的抗剪强度，τu为无效应力，p为静力孔压力。

以上就是轻型触探仪的计算公式。

通过测量插入阻力、面阻力、击入阻力、扣减孔压力等参数，可以得到土的摩擦角、内摩擦角、岩土界面摩擦力和土层的抗剪强度等重要参数。

这些参数对于土力学和工程地质的研究非常重要，可以用于地基设计和土木工程的施工过程中。

轻型触探仪通常用于土壤探测和地质勘测等应用。

它可以测量土壤的阻力来推断土层的性质和结构。

虽然具体的计算公式可能因触探仪器型号和厂商而有所不同，但以下是一个常见的计算公式示例：
计算摩阻力（Cone Resistance）：
摩阻力是指触探仪钻进土层时，传感器上所测得的阻力值。

CR = (P - P0) / A
其中，CR为摩阻力，P为测得的总阻力值，P0为钻杆在土壤中自重所引起的阻力，A为传感器的有效面积。

计算摩阻力修正值（Corrected Cone Resistance）：
为了纠正因钻杆在土壤中自重引起的阻力，需要进行摩阻力的修正。

CCR = CR - CRR
其中，CCR为摩阻力修正值，CR为摩阻力，CRR为钻杆在土壤中自重引起的阻力。

计算摩阻力比（Friction Ratio）：
摩阻力比是指摩阻力与总阻力之间的比值，用于评估土层的稳定性。

FR = FS / CR
其中，FR为摩阻力比，FS为摩阻力与总阻力之差。
